冷冻水、冷却水、冷凝水的区别
冷凝水、冷冻水、冷却水的定义
冷凝水、冷冻水、冷却水的定义
在中央空调系统中：
冷凝水是指热空气，接触到比气温低的风机盘管或冷冻水管而凝结出来的水，风机盘管内的冷冻水温度正常在8度左右，室温一般在24度以上，热的空气吹过风机盘管的表冷器，表冷器外表就会有冷凝水凝结。
这些是正常的冷凝水，若是冷冻水管保温不良，也会凝结冷凝水，这是不正常的冷凝水。
冷冻水是指在空调主机蒸发器降温，再送到风机盘管，为室内空间降温的冷媒水，冷冻水系统一般是封闭循环，为普通的自来水。
温度一般在7度到12度之间。
冷却水是指在中央空调主机冷凝器，为冷媒降温的循环水，冷却水在主机冷凝器里升温，再流到冷却塔里降温，降温的冷却水，再流到冷凝器，就这样不断循环，冷却水一般是经过处理的自来水。
温度一般在20度到40度之间。
冷冻水,冷媒水
冷冻水在蒸发器里流动，通过冷冻水泵，把水压进螺杆机的蒸发器，降温后，再流到用户室内，通过风机盘管，给室内降温，热交换后温度升高了的冷冻水，再循环回到冷冻水泵，进入螺杆机的蒸发器，这样反复循环。
冷冻水在水管道里流动，与螺杆机内部封闭循环的冷媒是不相通的，是两个不同的循环系统。
说这台机走冷冻水，是说这机是冷水机组，是通过把冷冻水送入用户来给环境降温的。也就是说，冷冻水先在蒸发器里，与冷媒进行热交换，再在风机盘管里，与使用环境的空气进行热交换。这样的机组通常比较大，冷冻水传送距离远。能传多远就看水泵的能力了。
说那台机走冷媒，通常是指冷量较小的机组，直接通过压缩机，把冷媒通到用户那来给环境降温，这样的机组，蒸发器就是用户室内的风机盘管。比大型的走冷冻水的机组，少了个冷冻水的循环系统，这样直接把冷媒通到用户，与使用环境的空气进行热交换。制冷的温度可以相对较低，但传输距离较近，一般不超过100米。
90%的用户，冷冻水都是自来水，少数用户的冷冻水用的是软化水或锅炉冷凝水，特殊用户，要求冷冻水特别低温的，例如4度以下的，用的是乙二醇。
螺杆机组里循环的是制冷剂，通常叫冷媒，最常用的有134A，407C，R22等，这些冷媒最通俗形象的描述就像平常用的火机气。
冷却塔是供冷却水降温的，冷却水是供螺杆机散热的，所以也可以说冷却塔是供螺杆机散热的。
冷冻水也叫冷媒水，冷媒顾名思利昂，把冷冻水叫冷媒的还是比较少的。
中央空调制冷系统，主要包括，制冷主机，散热的冷却水系统，输送冷量的冷冻水系统。散热一般是通过冷却塔散热，冷冻水通到室内，一般是接了风机盘管或风柜，把冷量带入室内。
所以，冷冻水在冷冻水管路里循环，在制冷主机的蒸发器里变冷，在风机盘管里变热，通过冷冻水循环水泵循环。一般都有膨胀水箱做补充水。冷冻水管路都包有较厚的保温材料。
化工过程安全管理课件：冷却、冷凝和冷冻操作的安全技术
③冷冻剂具有化学稳定
性，无显著腐蚀性，应
选择无毒（或刺激性）
或低毒的冷冻剂，以免
因泄露而使操作者受害；
⑤冷冻剂应价廉且易于购得。 目前化学工业广泛使用的冷 冻剂是氨。在石油化学工业 中，常用石油裂解产品乙烯、
丙烯作制冷剂。
（3）冷冻机
• 一般常用的压缩机冷冻机由压缩机、 冷凝器、蒸发机与膨胀阀等四个基本 部分组成，冷冻设备所用的压缩机以 氨压缩机最为多见。
（4）冷却操作时，冷却介质不 能中断，否则会造成积热，系统 温度、压力骤增，引起爆炸。开 车时，应先通冷却介质；停车时， 应先停物料，后停冷却系统。
二、冷却冷凝与冷冻的安全技术要点
（5）开启设备前首先应清 除冷凝器中的积液，再打开
冷却水，然后通入高温物料。 1
3
（7）检修冷凝、冷却器，应彻 底清洗、置换，切勿带料焊接。
2.冷冻
冷冻——也称制冷，指将物料降到低于周围介 质（水或空气） 温度的单元操作。 ·冷冻范围：＜ -100℃； ·-100～-200℃或更低的温度，则称深度冷冻， 简称深冷。
（1）冷冻方法
①低沸点液体的蒸发。如液氨在0.2MPa 压力下蒸发，可以获得-150C的低温。
②冷冻剂于膨胀机中膨胀，气体对 外做功，致使内能减少而获取低温。
三、换热器的安全运行换热器也称热交换器
@
01
属于润滑剂产品系列。温度可达400℃以上，特点是粘度较大，热稳 定性差、易燃、温度调节困难。
@
操作时必须严格控制进出口温度，定期检查进出管口及介质流道是否 结垢，需定期排污、放空、过滤或更换导热油。
三、换热器的安全运行换热器也称热交换器
②热水加热：操作稳定，需定期排放不凝气。
@

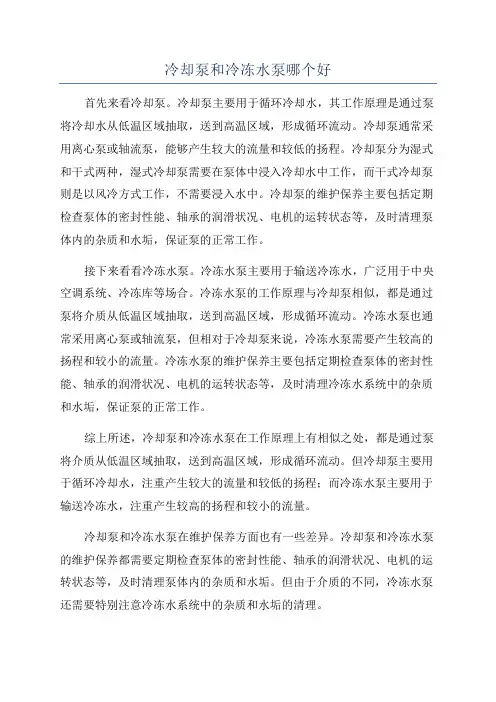

冷却泵和冷冻水泵哪个好
冷却泵和冷冻水泵哪个好首先来看冷却泵。
冷却泵主要用于循环冷却水，其工作原理是通过泵将冷却水从低温区域抽取，送到高温区域，形成循环流动。
冷却泵通常采用离心泵或轴流泵，能够产生较大的流量和较低的扬程。
冷却泵分为湿式和干式两种，湿式冷却泵需要在泵体中浸入冷却水中工作，而干式冷却泵则是以风冷方式工作，不需要浸入水中。
冷却泵的维护保养主要包括定期检查泵体的密封性能、轴承的润滑状况、电机的运转状态等，及时清理泵体内的杂质和水垢，保证泵的正常工作。
接下来看看冷冻水泵。
冷冻水泵主要用于输送冷冻水，广泛用于中央空调系统、冷冻库等场合。
冷冻水泵的工作原理与冷却泵相似，都是通过泵将介质从低温区域抽取，送到高温区域，形成循环流动。
冷冻水泵也通常采用离心泵或轴流泵，但相对于冷却泵来说，冷冻水泵需要产生较高的扬程和较小的流量。
冷冻水泵的维护保养主要包括定期检查泵体的密封性能、轴承的润滑状况、电机的运转状态等，及时清理冷冻水系统中的杂质和水垢，保证泵的正常工作。
综上所述，冷却泵和冷冻水泵在工作原理上有相似之处，都是通过泵将介质从低温区域抽取，送到高温区域，形成循环流动。
但冷却泵主要用于循环冷却水，注重产生较大的流量和较低的扬程；而冷冻水泵主要用于输送冷冻水，注重产生较高的扬程和较小的流量。
冷却泵和冷冻水泵在维护保养方面也有一些差异。
冷却泵和冷冻水泵的维护保养都需要定期检查泵体的密封性能、轴承的润滑状况、电机的运转状态等，及时清理泵体内的杂质和水垢。
但由于介质的不同，冷冻水泵还需要特别注意冷冻水系统中的杂质和水垢的清理。
在选择冷却泵和冷冻水泵时，需要根据具体的使用需求和工作条件来决定。
如果主要使用循环冷却水，且注重较大的流量和较低的扬程，那么冷却泵是较好的选择；如果主要使用冷冻水，且注重较高的扬程和较小的流量，那么冷冻水泵是较好的选择。
总的来说，冷却泵和冷冻水泵都是重要的工业设备，各自有着不同的应用领域和工作原理。
在选择和维护保养时，需要根据具体的情况加以考虑，以确保设备的正常运转和使用寿命。
冷却水、冷冻水系统
一、前言作为建筑内部重点耗能设备，中央空调系统的耗电一般要占整座建筑电耗的40%以上。
而中央空调机组是以满足使用场所的最大冷热量来进行设计的，而在实际应用中绝大多数用户在使用时，冷热负荷是变化的，一般与最大设计供冷热量存在着很大的差异，系统各部分90%以上运行在非满载额定状态。
传统的中央空调水、风系统均采用调节阀门或风门开度的方式来调节水量和风量，这种调节方式的缺点不仅是消耗大量能量，而且调节品质难以达到理想状态而导致空调的舒适度不良。
利用变频器通过对中央空调的末端空调风机箱、冷冻水/冷却水水泵、冷却塔风机、甚至主机驱动电机转速等进行控制调节，从而使空调各子系统风量、水流量等负荷工况参数按负荷情况得到适时调节，不但能改善系统的调节品质，达到阀门、风门节/回流调节、变极调速等落后调节方式所不能相比的调节性能，改善空调的舒适性；还能节省大量电能。
二、中央空调系统的构成及工作原理制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送冷风达到降温的目的。
经蒸发后的制冷剂在冷凝器中释放出热量，与冷却循环水进行热交换，由冷却水泵将带有热量的冷却水送到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去，如下图所示：冷冻水循环系统：由冷冻泵及冷冻水管道组成。
从冷冻主机流出的冷冻水由冷冻泵加压送入冷冻水管道，通过各房间的盘管，带走房间内的热量，使房间内的温度下降。
同时，房间内的热量被冷冻水吸收，使冷冻水的温度升高。
温度升高了的循环水经冷冻主机后又成为冷冻水，如此循环不已。
从冷冻主机流出，进入房间的冷冻水简称为“出水”，流经所有房间后回到冷冻主机的冷冻水简称为“回水”。
无疑回水的温度将高于出水的温度形成温差。
冷却水循环系统：由冷却泵、冷却水管道及冷却塔组成。
冷冻主机在进行热交换、使水温冷却的同时，必将释放大量的热量。
冷冻水原理
冷冻水原理
冷冻水原理是指通过控制水的温度使其凝固成冰，以实现冷却或储存的目的。
冷冻水的原理主要涉及三个基本概念：冷冻点、冰的制冷能力和相变热。
冷冻点是指在一定压力下，液体变为固体时的温度。
通常情况下，水的冷冻点为0℃。
但是，当溶质或压力的存在时，水的
冷冻点会发生变化。
比如在海水中，因为其中溶解了许多盐类和矿物质，所以海水的冷冻点会比纯净水更低。
冰的制冷能力是指冰能够吸收的热量。
当水的温度下降到冷冻点以下时，它会开始凝固成冰。
在这个过程中，水会释放出相应的潜热，即相变热。
这个过程中的能量转化使环境温度下降，实现冷却的效果。
相变热是指物质在相变过程中吸收或释放的热量。
在冷冻水的过程中，当水从液态变为固态时，吸收的热量称为凝固潜热。
凝固潜热的大小与物质的特性有关，对于水来说，凝固潜热为334焦耳/克。
基于这些原理，冷冻技术被广泛应用于空调、冷柜、冷冻食品加工等领域。
通过控制水的温度使其凝固成冰，可以实现对环境或物品的冷却效果，提供舒适的室内空间或延长食品的保鲜期限。
空调水系统及无缝钢管施工工艺
三通处一定用法兰连接。螺纹连接、焊接连接、法兰连接应符合《通风与空调工程施工规 范》（GB 50738-2011）、《通风与空调工程施工质量验收规范》（GB50243-2002）规范的 要求，对于直埋水管还应采用加强级防腐，确保管路的使用寿命。 4、管道标高为管底标高,所有空调水平管道与土建顶面成平行敷设，在干管的高点或局部 抬高处应设DN15型自动排气阀（带球阀）,除设计图已考虑的外，如在施工中由于处理管线 交叉引起管路敷设有变化时均应增设,且自动排气阀应尽量避免装在吊顶内。在管道的最底 点装设DN25泄水阀或堵头，其自动排气阀及泄水装置的排水应就近排向地漏或排水沟。 5、法兰密封垫采用中耐热橡胶片，可曲挠性橡胶软接头要配置限位装置。 6、长直管段每隔50m设波纹管补偿器，对于设有补偿器的管道应设置固定支架和导向支架。 在管道穿越变形缝（沉降缝）时应设金属软管，并在两端加设固定支架。 7、水系统安装完毕未保温前应进行水压试验，试验可分不同环路进行。试验压力为工作压 力的1.5倍，做到不渗不漏为合格。水箱需做满水试验，试压时不可将设备接入管网。开动 水泵对整个环路进行冲洗和24小时循环运行，直到冲洗干净，水系统未冲洗干净前不得与 设备相连。
4、分集水器
5、冷冻水泵和冷却水泵
冷冻水泵和 冷却水泵主要是 为冷冻水、冷却 水循环提供的动 力设备。
6、冷却塔
散热设备，利用水作 为循环介质，将制冷机组 冷凝器侧的热量（也就是 从房间内吸收的热量）通 过水在冷却塔内的流动再 把热量传递给冷却塔周围 的空气，散热过后再次进 入中央空调冷凝器吸收热 量。
3.4.2管道安装要求
1、各种管道安装之前应核对管道与所通过之处建筑装修面的标高是否协调，在有吊顶及架 空地板的房间应核实管道标高是否满足设备净空要求，以免因土建施工误差，造成管道返 工。 2、冷水管、冷却水管、冷凝水管、膨胀水管，公称直径≤DN80采用镀锌钢管，DN100≤公 称直径<DN300采用无缝钢管，≥DN300采用螺旋焊管。 3、公称直径≤DN80采用丝扣连接，与设备连接处采用法兰或柔性橡胶接头,相对接的法兰 盘之间垫厚度为3mm的橡胶垫圈。公称直径＞DN80采用焊接连接，采用焊接时每隔一定间距 要加强法兰连接，三通处一定用法兰连接。
中央空调水循环原理
中央空调水循环原理
中央空调的水循环原理是通过一系列的管道、泵和阀门来实现热量的传递和控制。
具体的水循环过程如下：
1. 冷却水循环：冷却水从中央空调机组中流出，经过冷冻水泵进入冷却塔。
2. 冷却塔：冷却塔是一个用于散热的设备，冷却水在塔内与空气进行热交换，使冷却水的温度降低。
3. 冷却水回流：冷却水从冷却塔排出后，经过冷却水回流泵，再次回到中央空调机组，继续循环使用。
4. 蒸发器：在中央空调机组内，冷却水经过蒸发器与蒸发器内的冷媒进行热交换，将空气中的热量吸收。
5. 冷媒回流：冷媒经过蒸发后变为气态，通过冷凝水泵进入冷凝器。
6. 冷凝器：冷凝器是一个热交换设备，冷媒在冷凝器内与冷却水进行热交换，将热量传递给冷却水。
7. 冷凝水回流：冷凝水从冷凝器排出后，通过冷凝水回流泵回流到中央空调机组，继续循环使用。
通过这样的水循环过程，中央空调系统能够循环利用冷却水，不断地吸收和释放热量，从而实现空调效果。
同时，通过控制冷却水的流量和温度，可以调节室内空气的温度和湿度，以满足不同的舒适需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央空调主机由压缩机、蒸发器、冷凝器、节流阀四大部分组成，压缩机是提供能量的，冷凝器是降低从压缩机出来的制冷剂温度的，介质是水，这个水是冷却水，它是连到冷却塔的。
蒸发器是制冷剂蒸发吸热的，流经蒸发器的水就是冷冻水，冷冻水被吸收热量后温度就降低了，经过空调机组就把冷风吹到室内起到降温作用。
对比家用空调来说，室内机就是蒸发器，室外机就是冷凝器，只不过家用的都是风吹出来制冷的，中央空调的是水流过蒸发器后再到室内换热。
二、冷冻水/冷却水/冷凝水
暖通在线
冷却水降低制冷剂的温度，流经冷凝器的水就是冷却水，流经蒸发器的水就是冷冻水。
冷凝器是降低从压缩机出来的制冷剂温度的，介质是水，水是不可能做制冷剂的，制冷剂主要有氨、二氧化碳、二氧化硫、氯代甲、氟里昂等，水是作为载冷剂。
暖通空调在线
冷冻水是把空调的冷量通过管道与水泵送入房间，再由房间的风机盘管交换给空间。
简单讲，冷冻水就是把冷量从空调机房传送到使用房间的运输工具。
冷却水是空调在制冷过程中产生大量热量通过管道。
水泵送入室外冷却塔进行冷却，也就是讲，冷却水就是把主机产生的热量送出室外的运输工具。
冷凝水是房间风机盘管在冷热交换时从空气中产生的冷结水，与系统的水无关。
冷冻水／冷却水／冷凝水可以放在一起理解，水系统中主机与末端是通过冷冻水换热，主机与冷却塔经过冷却水换热，末端空气处理设备在得到冷冻水的冷热量后与室内空气换热会产生凝结水。
冷冻水－冷却蒸发器的水、冷却水－冷却冷凝器的水、冷凝水－温度降低而凝结的水。
水源水系统由水源取水装置，取水泵，水处理设备，输水管网和阀门配件等组成。
制冷工况可通过阀门切换来实现，即使水源水进冷凝器，蒸发器的冷冻循环水接用户系统。
（反之则为制热工况）暖通-空调-在线
冷却水一般是由冷却水塔制冷实现，一般是将常温35～40度的水降到15～20度左右。
如果需要再低一些的温度，冷却水塔就实现不了，需要制冷机组来实现（冰水机，有的又称冷水机），而冰水机的进水温度可以是常温，出水温度可以达到－50～－5度的温度，一些复叠式的制冷机可以实现－150度以下的温度。
这个水就是冷冻的水了。
比如在注塑行业都要求对成型机进行降温，如果一些模具要求的工作环境温度不高，使用冷却水就可以了，但一些模具成型时需要的就是这个冷冻水的温度。
通常为了提高制冷效率和节能目的，会使用冷却水塔进行第一道理制冷，再接入制冷机组来输出冷冻水。
冷热水的区分是相对而言的，主要是需求环境（工况）对于温度的一个界定值的设定。
三、制冷/热原理
压缩机将气态的冷媒压缩为高温高压的气态冷媒，然后送到冷凝器（室外机）散热后成为常温高压的液态冷媒，所以室外机吹出来的是热风。
然后到节装装置，进入蒸发器（室内机），由于冷媒从节流装置到达蒸发器后空间突然增大，压力减小，液态的冷媒就会汽化，变成气态低温的冷媒，从而吸收大量的热量，蒸发
器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。
气态的冷媒回到压缩机继续压缩，继续循环。
制热的时候有一个叫四通阀的部件，使冷媒在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。
其实就是用的初中物理里学到的液化（由气体变为液态）时要排出热量和汽化（由液体变为气体）时要吸收热量的原理。
热泵制热是利用制冷系统的压缩冷凝器来加热室内空气。
空调器在制冷工作时，低压制冷剂液体在蒸发器内蒸发吸热而高温高压制冷剂在冷凝器内放热冷凝。
热泵制热是通过电磁换向，将制冷系统的吸排气管位置对换。
原来制冷工作蒸发器的室内盘管变成制热时的冷凝器，这样制冷系统在室外吸热向室内放热，实现制热的目的。
一般情况下，空调其实就是按照介质的热胀冷缩来加以控制，室内的部分就是冷缩，室外就是热胀了。
通过压缩机压缩介质作功，这样就会产生很大的热量，即热胀，然后再通过节流装置一下又传到体积大很多的空间，这样介质的压力一下子就低了很多，这就是冷缩吸热，一下子就很房间的热量交换成冷的气体了。
