螺杆桩桩帽施工技术交底(1)
螺杆桩安全技术交底范文模板
一、交底目的为确保螺杆桩施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工人员安全教育（1）所有参与螺杆桩施工的员工必须经过安全教育培训，掌握螺杆桩施工的安全操作规程。
（2）新入职的施工人员必须通过公司统一的安全培训，取得相关证书后方可上岗。
（3）定期对施工人员进行安全知识、操作技能的培训，提高施工人员的安全意识和自我保护能力。
2. 施工前的准备工作（1）施工前，应认真审查施工图纸，熟悉施工工艺，确保施工方案合理、安全。
（2）施工前，应做好施工区域的清理工作，确保施工场地整洁、畅通。
（3）施工前，应检查施工设备、工具是否完好，确保其安全可靠。
3. 施工过程中的安全措施（1）施工过程中，应严格按照施工方案进行操作，不得擅自更改施工工艺。
（2）施工人员应佩戴安全帽、安全带等个人防护用品，确保人身安全。
（3）施工过程中，应定期检查桩位偏差、垂直度等参数，确保施工质量。
（4）施工过程中，应加强施工现场的通风、防尘、防暑降温等措施。
4. 紧急事故处理（1）如发生安全事故，应立即停止施工，及时上报事故情况。
（2）根据事故原因，采取相应的应急措施，最大限度地减少事故损失。
（3）事故发生后，应做好事故调查、原因分析及责任追究工作。
三、注意事项1. 施工过程中，严禁酒后作业、疲劳作业。
2. 严禁施工人员违章操作、擅自改变施工工艺。
3. 施工现场严禁吸烟、动火。
4. 施工过程中，应加强现场管理，确保施工安全。
四、交底时间（此处填写具体日期）五、交底人（此处填写交底人姓名及职务）六、接受交底人（此处填写接受交底人员姓名及职务）七、备注1. 本安全技术交底书为范本，具体施工过程中应根据实际情况进行调整。
2. 施工过程中，如遇特殊情况，应立即停止施工，待问题解决后方可继续施工。
3. 本安全技术交底书自发布之日起实施，如遇修订，则以最新版本为准。

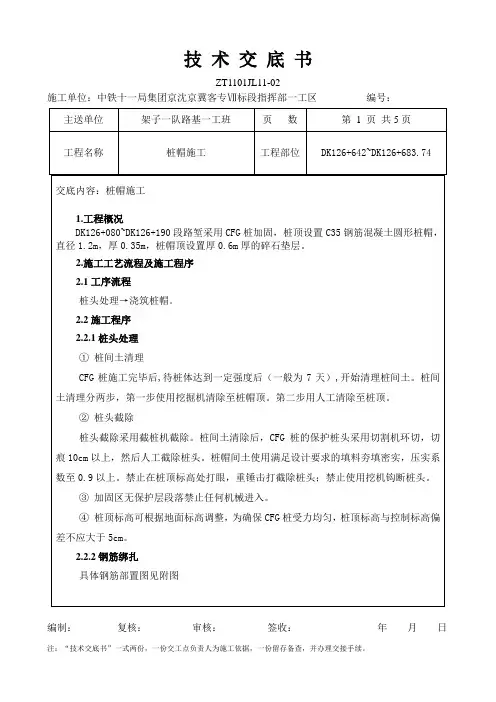

桩帽施工技术交底
ZT1101JL11-02
施工单位：中铁十一局集团京沈京冀客专Ⅶ标段指挥部一工区编号：
编制：复核：审核：签收：年月日
ZT1101JL11-02
施工单位：中铁十一局集团京沈京冀客专Ⅶ标段指挥部一工区编号：
编制：复核：审核：签收：年月日
ZT1101JL11-02
施工单位：中铁十一局集团京沈京冀客专Ⅶ标段指挥部一工区编号：
编制：复核：审核：签收：年月日
ZT1101JL11-02
施工单位：中铁十一局集团京沈京冀客专Ⅶ标段指挥部一工区编号：
编制：复核：审核：签收：年月日
ZT1101JL11-02
施工单位：中铁十一局集团京沈京冀客专Ⅶ标段指挥部一工区编号：
编制：复核：审核：签收：年月日。
桩帽施工安全技术交底模板
一、工程名称：____________________二、施工日期：____________________三、施工单位：____________________四、交底日期：____________________五、交底人：____________________六、参与人员：____________________一、工程概况1. 桩帽施工是桩基础工程中的重要环节，其质量直接影响到整个建筑物的稳定性和使用寿命。
2. 本工程桩帽施工采用______________（如：预应力混凝土桩帽、现浇混凝土桩帽等）。
二、施工前的准备工作1. 施工人员必须经过专业培训，熟悉桩帽施工工艺和安全操作规程。
2. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
3. 施工现场应设立警示标志，明确危险区域，防止非施工人员进入。
三、安全技术交底1. 施工人员进入施工现场前，必须进行安全教育，了解桩帽施工过程中的安全风险。
2. 施工过程中，严格遵守以下安全操作规程：（1）桩帽施工前，应检查桩基质量，确保桩基无裂缝、无变形。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工人员应正确佩戴个人防护用品，如安全帽、安全带等。
（4）施工过程中，严禁操作人员穿越正在施工的桩帽区域。
（5）施工过程中，严禁使用损坏的机械设备。
（6）施工过程中，严禁在桩帽周围堆放易燃易爆物品。
（7）施工过程中，严禁在桩帽周围吸烟。
3. 施工过程中，如发现异常情况，应立即停止施工，并报告相关部门进行处理。
四、施工流程及注意事项1. 施工流程：（1）桩帽施工前，检查桩基质量，确认桩基无裂缝、无变形。
（2）根据设计图纸，制作桩帽模板。
（3）将模板安装到桩顶，并进行加固。
（4）在模板内浇筑混凝土，确保混凝土密实。
（5）混凝土达到设计强度后，拆除模板，进行养护。
（6）桩帽施工完成后，进行检查验收。
2. 注意事项：（1）桩帽模板应选用质量合格的材料，确保模板的刚度和稳定性。
螺旋管桩打桩的安全技术交底模板
一、交底目的为确保螺旋管桩打桩施工过程中的安全，预防事故发生，特进行安全技术交底，要求全体施工人员严格遵守。
二、交底内容1. 施工人员培训（1）施工人员必须经过专业培训，掌握螺旋管桩打桩施工技术及安全操作规程。
（2）施工人员应熟悉施工图纸、施工方案和施工规范，了解工程特点及施工要求。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如安全通道、警示线、警示牌等。
（2）施工现场应设置足够的照明设施，确保夜间施工安全。
（3）施工现场应配备消防器材，并定期检查、维护。
3. 螺旋管桩打桩设备安全操作（1）打桩机操作人员必须持证上岗，严格遵守操作规程。
（2）打桩机启动前，应检查设备各部件是否完好，液压系统、电气系统是否正常。
（3）打桩机作业时，操作人员应密切关注设备运行情况，发现异常立即停车检查。
（4）打桩机作业范围内严禁站人，非操作人员不得进入。
4. 螺旋管桩施工安全措施（1）桩位放样应准确，桩位偏差应符合设计要求。
（2）桩基施工前，应对地质情况进行勘察，了解土层分布、地下管线等。
（3）桩基施工过程中，应密切关注桩基垂直度、桩顶标高、桩长等指标。
（4）桩基施工完成后，应及时进行质量检查，确保桩基质量符合设计要求。
5. 施工人员个人防护（1）施工人员应佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）施工人员应穿着合适的劳保服装，避免裸露皮肤接触有害物质。
（3）施工人员应定期进行健康检查，确保身体健康。
6. 应急措施（1）发生事故时，立即停止施工，启动应急预案。
（2）组织救援，确保伤员得到及时救治。
（3）对事故原因进行调查，采取有效措施防止类似事故再次发生。
三、交底要求1. 施工人员必须认真学习本交底内容，熟悉施工安全操作规程。
2. 施工过程中，严格执行各项安全措施，确保施工安全。
3. 施工人员应相互监督，发现问题及时报告，共同维护施工安全。
4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
螺杆桩施工技术交底
测量
2
桩体垂直度
1%
经纬仪或吊线测钻杆倾斜度
3
桩体有效直径
不小于设计值
开挖50-100cm深后，钢尺丈量
4
桩顶高程
±50mm
仪器测量
交底接受人
交底人
审核人
注：监理抽查。
（3）测量放线，定出控制轴线、打桩场地边线并标识。
（4）组织技术人员熟悉图纸，理解设计意图，掌握其的工作流程和工作要点。
二、施工工艺流程及施工方法
螺杆桩施工工艺流程如下所示:
螺杆桩施工工艺框图
交底接受人
交底人
审核人
注：监理抽查。
中铁十七局集团张呼铁路ZHZQ-2标
技术交底书
工 程 项 目
路基工程
合 同 号
ZHZQ-2标
分项工程名称
螺杆桩
施工单位
中铁十七局集团
里 程
DK27+000～DK71+080
交底日期
交底地点
（1）场地清理、桩机就位。施工场地清理整平，测量布置桩点。按照测量放线的位置将桩机就位，调平并稳固，确保成孔垂直度（误差小于10mm）。施工时根据桩间距和周围建筑物的情况，按流水法分区考虑。对于较密集的满堂布桩可采取成排推进，并从中间向四周进行；若一侧靠近既有建筑物，宜从毗邻建筑物的一侧由近及远进行。同时根据桩的规格，宜先长后短进行施工。当桩距小于1.2m且地下有深厚淤泥层及松散砂层时，因采取跳跃式施工，或采用控制凝固时间间隔施工，以防桩孔间窜浆。
中铁十七局集团张呼铁路ZHZQ-2标
技术交底书
工 程 项 目
路基工程
合 同 号
ZHZQ-2标

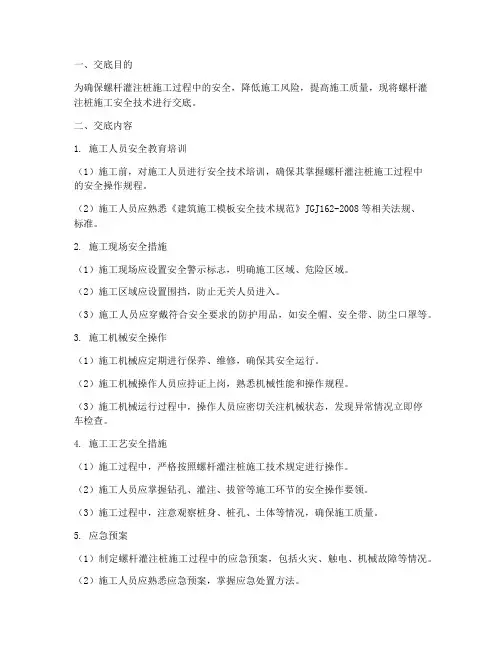

螺杆灌注桩安全技术交底模板
一、交底目的为确保螺杆灌注桩施工过程中的安全，降低施工风险，提高施工质量，现将螺杆灌注桩施工安全技术进行交底。
二、交底内容1. 施工人员安全教育培训（1）施工前，对施工人员进行安全技术培训，确保其掌握螺杆灌注桩施工过程中的安全操作规程。
（2）施工人员应熟悉《建筑施工模板安全技术规范》JGJ162-2008等相关法规、标准。
2. 施工现场安全措施（1）施工现场应设置安全警示标志，明确施工区域、危险区域。
（2）施工区域应设置围挡，防止无关人员进入。
（3）施工人员应穿戴符合安全要求的防护用品，如安全帽、安全带、防尘口罩等。
3. 施工机械安全操作（1）施工机械应定期进行保养、维修，确保其安全运行。
（2）施工机械操作人员应持证上岗，熟悉机械性能和操作规程。
（3）施工机械运行过程中，操作人员应密切关注机械状态，发现异常情况立即停车检查。
4. 施工工艺安全措施（1）施工过程中，严格按照螺杆灌注桩施工技术规定进行操作。
（2）施工人员应掌握钻孔、灌注、拔管等施工环节的安全操作要领。
（3）施工过程中，注意观察桩身、桩孔、土体等情况，确保施工质量。
5. 应急预案（1）制定螺杆灌注桩施工过程中的应急预案，包括火灾、触电、机械故障等情况。
（2）施工人员应熟悉应急预案，掌握应急处置方法。
（3）施工现场应配备必要的应急救援器材，如灭火器、急救箱等。
三、交底要求1. 施工单位应严格按照安全技术交底内容组织施工，确保施工安全。
2. 施工人员应认真听取安全技术交底，掌握安全操作规程，提高安全意识。
3. 施工过程中，如发现安全隐患，应立即停止施工，及时上报并采取措施消除隐患。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。
四、附则1. 本交底自发布之日起实施，如有未尽事宜，可由施工单位根据实际情况进行调整。
2. 施工单位应将本交底内容纳入施工日志，作为施工过程的重要依据。
3. 施工单位应将本交底内容向监理单位、建设单位进行通报，确保各方共同关注施工安全。
17-螺杆桩施工技术交底书
四、质量检测
（1）在灌注混凝土前，应严格按照有关的质量要求对已成孔的中心位置、孔深、孔径、垂直度、提升时的泵注压力、泵注管、钢筋笼安放的实际位置等进行认真检查，并填写相应质量检查记录。
施工里程
DK105+535.365～DK107+071.170
交底日期
2014-02-28
交底地点
路基队会议室
施工项目：兰考南站路基工程螺杆桩施工。
为了规范螺杆桩施工，保证施工质量，特编制以下技术交底。
一、作业条件
1.施工前应清除地上和地下障碍物并平整场地，探明和清除桩位处的地下障碍物，按施工平面布置图的要求做好施工现场的施工道路、供水供电、施工设施布置、材料堆放等有关布设。
（3）若施工中因其它原因不能连续灌注，须根据勘察报告和掌握的地质情况，避开饱和砂性土、粉土层，不得在这些土层内停机。施工中每根桩的实际灌注量与理论体积的比值即混凝土的充盈系数必须大于1.2。
（4）桩施工完成后，保护桩长不得小于50cm。
（5）螺杆桩在钻进过程中，应控制钻杆的垂直度，其偏差不应大于1%。
（6）螺杆桩桩身完整性在施工完成28天后采用无损检测方法进行成桩质量检测，无损检测桩数不少于总桩数的10％，且每一工点不少于3根；单桩竖向承载力检验应在施工完成28天后采用单桩荷载试验方法进行检测，检测数不少于总桩数的0.2％，且每一工点不少于3根。
在灌注施工中，难免由于人为操作失误或受水文地质条件的影响，可能会引起堵管、缩颈和窜孔现象，将会直接影响施工进度和成桩质量。因此，在成桩过程中，必需严格按照螺杆桩的有关持术参数进行施工，为避免产生以上的施工质量问题，可采取以下几方面措施加以解决：
桩帽施工技术交底
编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
主送单位架子三队路基二工班 第 页 共4 页 工程名称 CFG 桩帽施工日期 2015年 11 月 5 日 编制： 复核： 签收： 年 月 日 注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
2 5、桩帽模板桩帽模板采用竹夹板、方木为原材料，由工人现场制作，要求模板内侧尺寸为0.9m ×0.9m ×0.4m ；要求模板拼装衔接良好，不漏浆；模板摆放时按测量放样点用墨线横竖拉直，保证桩帽横竖在一条直线上；模板使用完后，应及时清理干净，以便循环使用。
6、桩帽施工桩帽施工采用泵车泵送混凝土浇筑。
施工前调整钢筋间距及保护层，保证不漏筋；浇筑后，用小型振动棒振捣密实，初凝后采用钢抹子抹平收光。
7、短桩缺桩处理（1）短桩及断桩处理当短桩及断桩发生在浅层时，将断桩以上土方开挖，开挖直径比设计直径大20cm ，四周并镶入到原桩体下不小于10cm ，断桩处的桩头表面应平整和凿毛，采用同等强度的混合料浇筑，保证砼终凝后不小于设计桩长。
当短桩及断桩发生在深层时，与设计院协商处理。
接桩示意图编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
主送单位架子三队路基二工班 第 页 共4 页 工程名称 CFG 桩帽施工日期 2015年 11 月 5 日 编制： 复核： 签收： 年 月 日 注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
4 CFG 桩帽大样图附件：CFG 桩桩帽钢筋布置图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南平至龙岩铁路扩能改造工程NLZQ-4标
路基螺杆桩桩帽
施工技术交底
编制人：
复核人：
接收人：
中国铁建十六局集团一公司南龙铁路NLZQ-4标项目经理部
二O一四年四月
技术交底书
图2-1 桩帽示意图
2.2施工顺序及编号
螺杆桩施工顺序及编号见螺杆桩施工技术交底，桩帽施工顺序应根据现场实际情况，待螺杆桩桩身施工完毕并检测合格后开始施工。
3桩帽施工及注意事项
螺杆桩设计桩顶标高为桩帽顶部，施工时砼灌注到桩帽底部以上不少于0.5m，桩基检测前桩头切除至桩帽底部，凿除利用专用切割机切除桩头，切除时时严禁破坏桩帽以下桩身，并严禁挠动桩间土，桩帽砼施工采用定型钢模，标高及钢模尺寸符合桩帽尺寸要求，并且平整度亦符合要求。
⑴桩间土处理
在螺杆桩施工完毕后，待桩身砼强度达到设计强度85%以上方可采用小型机械清理钻渣，先清至桩帽顶上15cm左右，然后人工清至桩帽底标高。
严禁机械乱挖、乱压，防止浅层断桩和扰动桩间土。
⑵桩头切除
桩间土清理至桩帽底部标高后，用红油漆在切除桩头的标高（桩帽底部
标高上5cm）环形画线，采用专用切割机，沿桩画线处环形切割，直至切除桩头。
⑶桩基检测
钻渣清除完成，桩头切除完毕后，按高速铁路路基工程施工质量验收暂行标准，将确定的检验批所属区段施工总根数的10%打磨干整，7天后进行低应变检测，打磨要求及点数符合低应变桩基检测要求。
单桩承载力及钻芯检测在桩基成桩后28天后进行，的检测数量为该段施工根数的2‰，且不小于3根。
⑷制模
桩帽底部为土模，下部50cm,上部100cm,高25cm的圆台。
桩帽顶部为钢模，直径100cm，高30cm,圆柱体。
立好模板后，在模板内刷机油。
测量模板顶部应于设计标高相符。
自检合格后，报检，经监理检查评定合格后，进入下道工序。
⑸浇筑砼
桩帽砼标号为C30，坍落度160~200mm。
施工前调整模板模板定位后，现场浇注并振捣密实。
注意将螺杆桩桩身伸入桩帽内5cm，以增加桩帽的稳定性。
⑹桩间土填筑
螺杆桩桩帽施工完成养护7天后，回填桩帽之间的桩间土，桩间土采用夯实。
4环保注意事项
成立环境保护小组，专门负责环境保护工作，制定环境保护规划并严格
执行。
4.1粉尘控制措施
⑴现场定期撒水，减少灰尘对周围环境的污染。
⑵严禁在施工现场焚烧有毒、有害、有恶臭气味的物质。
⑶装卸或清理有粉尘的材料时，提前在现场撒水。
⑷严禁向现场周围抛掷垃圾。
4.2噪声控制
⑴加强机械设备的维修保养工作，确保机械运转正常，降低噪声。
⑵夜间施工时，监督职工不得敲打钢管等，尽量减小噪音，施工时严禁大声喧哗。
5安全注意事项
5.1一般规定
⑴进入现场人员一律佩戴安全帽，不准穿拖鞋、高跟鞋，不得赤脚作业。
高空作业人员佩带并系好安全带，穿防滑鞋。
施工时严禁嬉戏、打闹。
⑵进入施工现场人员一律佩带安全上岗证。
5.2施工用电安全
⑴所有电力线路和用电设备由持证电工安装。
由专职电工负责日常检查和维修保养，禁止其他人员私自乱接、乱拉电线。
⑵现场施工用电线路一律采用绝缘导线。
移动式线路使用胶皮电缆。
使用时提前认真检查确保电缆无裸露现象。
地上线路架空设置，以绝缘固定。
⑶现场所有电动机械设备使用前按规定进行检查、试运转，作业完拉闸断电锁好电闸箱，防止发生意外事故。
5.3贯彻“安全第一、预防为主”的方针
针对本工程的施工特点，建立以项目经理为主的安全保证体系。
经理部配备专职安全员，负责对整个工程实施过程进行监督检查。
项目第一管理者首先是安全第一责任者，各机长是安全第一责任者，赋予安全员四项权力。
⑴对施工生产有安全监督检查权
⑵遇有危险有停工权
⑶对违章作业、违章指挥人员有处罚权
⑷对安全质量有否决权
5.4安全生产管理制度
遵守国家及地方关于安全生产的规定，为保证施工现场安全作业，避免发生安全事故，制定如下管理制度：
⑴安全生产负责制
在项目经理部领导下，安全员、机长、班组长、操作工人，逐级建立安全管理责任制度。
分工明确、责任到人。
管理者坚持安全生产“五到位”：即“健全机构到位，批阅安全文件到位，深入现场到位，检查到位，处理问题到位”。
实行“四全”管理，即：“全员、全过程、全方位、全天候”安全管理。
⑵建立安全教育制度
对所有进场的职工、民工进行入场安全教育，针对不同工种分别进行安全操作规程教育，建立安全教育卡片。
需持证上岗的特殊工种工人首先经过培训考试，在取得有关部门颁发的合格证书后上岗。
每天上班前，由机长进行安全施工教育。
⑶坚持安全交底制度
技术人员在编制施工方案、技术措施时，同时编制详细的、有针对性的安全措施，并向操作人员进行书面交底。
⑷安全预防制度
在编制施工组织设计，制定施工方案和下达施工计划时，同时制定和下达施工安全技术措施。
对机具设备经常进行保养和定期维修，消灭一切安全隐患。
施工现场设安全标志。
⑸坚持安全检查制度
每周由项目副经理牵头对工地进行一次安全大检查，专职安全员每天进行检查。
对检查出的问题做好文字记录，落实到人限期整改，对危及人身安全的隐患立即整改，整改完毕后由安全员进行验证。
⑹安全事故处理制度
现场发生任何安全事故，都本着“三不放过”的原则进行处理，查明事故原因、事故责任者。
对事故的直接责任者进行处罚，达到教育大家的目的。
制定整改及预防措施，避免以后再次发生类似事故。
重大事故发生后及时向上级部门及地方有关部门汇报，积极配合和接受有关部门的调查和处理。
交底人接收人日期
施工技术交底接收人名单
序号接收人姓名接收人职务
（工种）
