梁、板模板施工工艺

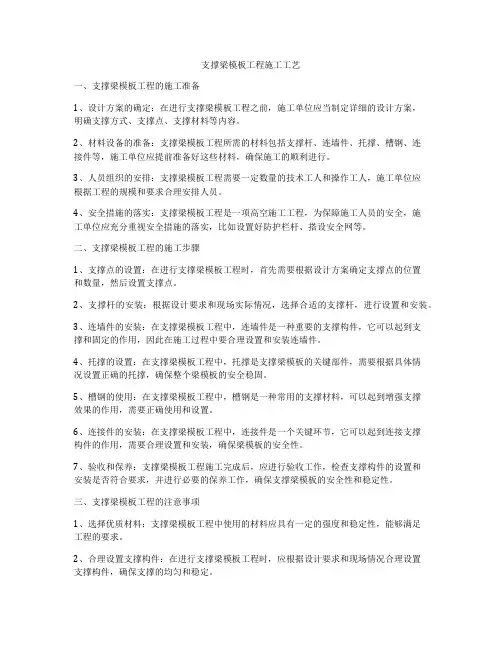

支撑梁模板工程施工工艺
支撑梁模板工程施工工艺一、支撑梁模板工程的施工准备1、设计方案的确定：在进行支撑梁模板工程之前，施工单位应当制定详细的设计方案，明确支撑方式、支撑点、支撑材料等内容。
2、材料设备的准备：支撑梁模板工程所需的材料包括支撑杆、连墙件、托撑、槽钢、连接件等，施工单位应提前准备好这些材料，确保施工的顺利进行。
3、人员组织的安排：支撑梁模板工程需要一定数量的技术工人和操作工人，施工单位应根据工程的规模和要求合理安排人员。
4、安全措施的落实：支撑梁模板工程是一项高空施工工程，为保障施工人员的安全，施工单位应充分重视安全措施的落实，比如设置好防护栏杆、搭设安全网等。
二、支撑梁模板工程的施工步骤1、支撑点的设置：在进行支撑梁模板工程时，首先需要根据设计方案确定支撑点的位置和数量，然后设置支撑点。
2、支撑杆的安装：根据设计要求和现场实际情况，选择合适的支撑杆，进行设置和安装。
3、连墙件的安装：在支撑梁模板工程中，连墙件是一种重要的支撑构件，它可以起到支撑和固定的作用，因此在施工过程中要合理设置和安装连墙件。
4、托撑的设置：在支撑梁模板工程中，托撑是支撑梁模板的关键部件，需要根据具体情况设置正确的托撑，确保整个梁模板的安全稳固。
5、槽钢的使用：在支撑梁模板工程中，槽钢是一种常用的支撑材料，可以起到增强支撑效果的作用，需要正确使用和设置。
6、连接件的安装：在支撑梁模板工程中，连接件是一个关键环节，它可以起到连接支撑构件的作用，需要合理设置和安装，确保梁模板的安全性。
7、验收和保养：支撑梁模板工程施工完成后，应进行验收工作，检查支撑构件的设置和安装是否符合要求，并进行必要的保养工作，确保支撑梁模板的安全性和稳定性。
三、支撑梁模板工程的注意事项1、选择优质材料：支撑梁模板工程中使用的材料应具有一定的强度和稳定性，能够满足工程的要求。
2、合理设置支撑构件：在进行支撑梁模板工程时，应根据设计要求和现场情况合理设置支撑构件，确保支撑的均匀和稳定。
柱梁板模板工程施工方案
一、工程概况本工程为某住宅小区的6层住宅楼，建筑面积为15000平方米。
建筑结构为框架结构，柱最大截面为600×600mm，梁最大截面为300×600mm，板最大厚度为120mm。
为确保施工质量和进度，特制定本模板工程施工方案。
二、施工准备1. 技术准备（1）组织技术人员学习施工图纸，熟悉施工工艺，掌握相关技术要求。
（2）对施工人员进行技术交底，确保施工人员了解施工方案和施工要求。
2. 材料准备（1）模板材料：采用复合木模板，满足设计要求。
（2）支撑材料：采用48×3.5mm钢管，满足强度和刚度要求。
（3）连接件：采用扣件、螺栓等，确保模板的稳定性和安全性。
3. 机械设备准备（1）电动工具：电钻、切割机、螺丝刀等。
（2）手动工具：扳手、锤子、水平尺等。
（3）起重设备：卷扬机、滑轮等。
三、施工工艺1. 模板安装（1）柱模板安装：先安装柱箍，再安装柱模板，最后安装支撑体系。
（2）梁模板安装：先安装梁侧模板，再安装梁底模板，最后安装支撑体系。
（3）板模板安装：先安装板侧模板，再安装板底模板，最后安装支撑体系。
2. 支撑体系安装（1）柱支撑体系：采用钢管和扣件组成，间距为500mm。
（2）梁支撑体系：采用钢管和扣件组成，间距为600mm。
（3）板支撑体系：采用钢管和扣件组成，间距为800mm。
3. 模板加固（1）柱模板加固：采用对拉螺栓进行加固，间距为600mm。
（2）梁模板加固：采用对拉螺栓进行加固，间距为600mm。
（3）板模板加固：采用对拉螺栓进行加固，间距为800mm。
四、施工质量控制1. 模板安装质量：确保模板平整、垂直、牢固，无变形、裂缝等现象。
2. 支撑体系质量：确保支撑体系稳定、可靠，无松动、变形等现象。
3. 模板加固质量：确保加固措施到位，无遗漏、松动等现象。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 严禁在模板支撑体系上进行攀登、跳跃等危险行为。

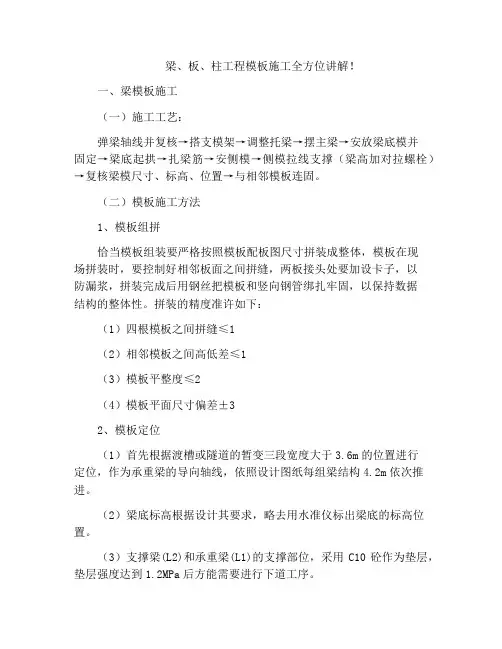

梁、板、柱工程模板施工全方位讲解!
梁、板、柱工程模板施工全方位讲解！一、梁模板施工（一）施工工艺：弹梁轴线并复核→搭支模架→调整托梁→摆主梁→安放梁底模并固定→梁底起拱→扎梁筋→安侧模→侧模拉线支撑（梁高加对拉螺栓）→复核梁模尺寸、标高、位置→与相邻模板连固。
（二）模板施工方法1、模板组拼恰当模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持数据结构的整体性。
拼装的精度准许如下：（1）四根模板之间拼缝≤1（2）相邻模板之间高低差≤1（3）模板平整度≤2（4）模板平面尺寸偏差±32、模板定位（1）首先根据渡槽或隧道的暂变三段宽度大于3.6m的位置进行定位，作为承重梁的导向轴线，依照设计图纸每组梁结构4.2m依次推进。
（2）梁底标高根据设计其要求，略去用水准仪标出梁底的标高位置。
（3）支撑梁(L2)和承重梁(L1)的支撑部位，采用C10砼作为垫层，垫层强度达到1.2MPa后方能需要进行下道工序。
3、模板的支设模板支设前用空压机将楼面清理干净。
不得有积水、杂物，并将施工单位缝表面浮浆剔除，用水冲净。
所有内侧模板每种必须刷乳液脱模剂。
4、梁模板支撑模板(扣件钢管架)（1）梁侧模板采用木方作为内楞间距400mm，钢管作为外楞间距600mm，采用可回收的M12普通穿墙长度螺栓加固水平间距600mm，竖向间距同外楞。
梁模板采用18mm胶合面板作为面板，梁底采用大些头直径为50mm圆木横向布置，间距300mm。
纵向支承为φ48×3.5钢管。
铁制操式钢管脚手架作为撑系统，脚手架梁跨方向1.2m，梁两侧立杆间0.75m，步距1.3m。
（2）梁五项模板施工时注意四方面：a、支撑钢管必须在楼面弹线上垫木方；B、钢管排架搭设横平竖直，纵横连通，上为下层支顶位置一致，连接件需要进行连接牢固，水平拉撑连通；C、L1(承重)梁于相邻的L1(承重)梁之间的间隙为20mm，结构设计在模块化未作出相应的要求时，两梁模板同时安装，中间隔开模板无需拆除，如有设计要求需要拆除之时，应变化施工工序和方法，对两梁之间彼此之间侧立模板无法拆除时，应按照顺序间隔开挖作业，两梁之间的间隙应隔开，有利于砼梁的变形要求。
主体工程中的梁模板施工(3篇)
第1篇一、梁模板施工准备1. 材料准备：根据设计要求，选择合适的模板材料，如木模板、钢模板、铝模板等。
模板材料应符合国家标准，保证其强度、刚度和耐久性。
2. 施工图纸：熟悉施工图纸，明确梁的尺寸、形状、配筋等要求。
3. 施工方案：根据现场实际情况，制定合理的施工方案，包括模板安装、钢筋绑扎、混凝土浇筑、模板拆除等工序。
二、梁模板施工流程1. 放线定位：根据施工图纸，放线确定梁轴线位置、尺寸和标高。
2. 模板安装：（1）支设梁底模板：采用九夹板作为梁底模板，龙骨采用6080方木，支撑采用木支撑。
小头直径不小于70mm，水平支撑采用400500的方木，支撑底部采用20mm厚木板。
（2）荷载计算：模板自重、砼重量、钢筋重量、施工荷载、振捣砼产生的荷载、倾倒砼产生的荷载等，确保模板安装安全。
（3）支设梁侧模板：用木板或钢模组合底模和侧模，梁侧模可在底部处用方木或钢管卡住；上部可用斜撑或上口卡或螺栓拉住。
梁高度较大时，中间要加对拉螺栓。
3. 钢筋绑扎：根据设计要求，绑扎梁钢筋，确保钢筋位置准确、间距均匀。
4. 混凝土浇筑：混凝土浇筑前，检查模板、钢筋、支撑等是否符合要求。
混凝土浇筑过程中，确保浇筑均匀、密实。
5. 模板拆除：混凝土达到一定强度后，拆除模板。
拆除顺序为：先拆梁侧帮模，再拆除楼板模板。
拆楼板模板先拆掉水平拉杆，然后拆除支柱，每根龙骨留1～2根支柱暂不拆。
三、梁模板施工注意事项1. 模板安装前，检查模板的尺寸、形状、强度等是否符合要求。
2. 模板安装过程中，确保模板牢固、稳定，防止出现变形、倾斜等现象。
3. 混凝土浇筑过程中，注意控制浇筑速度，防止出现蜂窝、麻面等质量问题。
4. 模板拆除时，注意保护混凝土结构，防止损坏。
5. 施工过程中，加强安全文明施工管理，确保施工安全。
总之，主体工程中的梁模板施工是建筑工程中的重要环节。
施工过程中，要严格按照施工方案和规范要求进行，确保施工质量，为后续施工打下坚实基础。

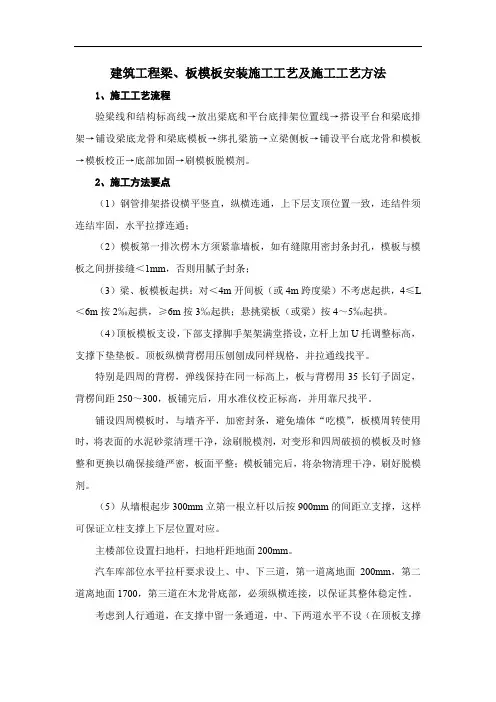

建筑工程梁、板模板安装施工工艺及施工工艺方法
建筑工程梁、板模板安装施工工艺及施工工艺方法1、施工工艺流程验梁线和结构标高线→放出梁底和平台底排架位置线→搭设平台和梁底排架→铺设梁底龙骨和梁底模板→绑扎梁筋→立梁侧板→铺设平台底龙骨和模板→模板校正→底部加固→刷模板脱模剂。
2、施工方法要点（1）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连结件须连结牢固，水平拉撑连通；（2）模板第一排次楞木方须紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝＜1mm，否则用腻子封条；（3）梁、板模板起拱：对＜4m开间板（或4m跨度梁）不考虑起拱，4≤L ＜6m按2‰起拱，≥6m按3‰起拱；悬挑梁板（或梁）按4～5‰起拱。
（4）顶板模板支设，下部支撑脚手架架满堂搭设，立杆上加U托调整标高，支撑下垫垫板。
顶板纵横背楞用压刨刨成同样规格，并拉通线找平。
特别是四周的背楞，弹线保持在同一标高上，板与背楞用35长钉子固定，背楞间距250～300，板铺完后，用水准仪校正标高，并用靠尺找平。
铺设四周模板时，与墙齐平，加密封条，避免墙体“吃模”，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。
（5）从墙根起步300mm立第一根立杆以后按900mm的间距立支撑，这样可保证立柱支撑上下层位置对应。
主楼部位设置扫地杆，扫地杆距地面200mm。
汽车库部位水平拉杆要求设上、中、下三道，第一道离地面200mm，第二道离地面1700，第三道在木龙骨底部，必须纵横连接，以保证其整体稳定性。
考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。
（6）梁底板铺设注意托着梁底木龙骨的水平钢管搭设时要严格控制其位置的水平、标高的准确。
楼板面板拼接处下应尽量设置通长次龙骨，防止在此处漏浆。
（7）对个别主、次梁存在高差的位置，先在主梁的侧板面开设次梁口，主梁底板及龙骨保持贯通，次梁端部紧顶于主梁侧板面，高差部位在次梁端部下挂侧板，并将此补板用背楞靠住。
混凝土梁、柱、板、剪力墙浇筑施工工艺标准
混凝土梁、柱、板、剪力墙浇筑施工工艺标准一、工艺流程施工准备→模板、钢筋验收→混凝土运输→混凝土浇筑→混凝土的养护→质量验收标准→成品保护→文明施工及环境保护措施。
二、施工准备1、材料要求：（1）该工程均采用商品混凝土，采用泵送商品混凝土浇筑，由商品混凝土公司提供成品商品混凝土。
（2）为增强混凝土的可泵性，在混凝土中掺入适量的粉煤灰和减水剂，掺量必须经过实验确定。
为保证混凝土的缓凝时间达到4—6小时，能够满足混凝土出机运至现场具有可泵送料条件，在混凝土中掺入适量缓凝剂。
严禁在混凝土中加生水。
混凝土入泵坍落度控制在160～180mm。
2、工序要求：（1）提前签订商品混凝土供货合同，签订时约定具体供应时间、标号、所需车辆数量及其间隔时间。
特殊要求如抗渗、防冻剂、入模温度、坍落度、水泥及预防混凝土碱集料反应所需提供的资料等。
（2）由商品混凝土搅拌站试验室确定配合比及外加剂用量。
（3）混凝土浇筑前组织施工作业人员进行技术交底，对重点部位单独交底，设专人负责，做到人人心中有数。
（4）提前一天提交书面商品混凝土需用计划，说明供应时间、数量、强度等级、供应速度及其他技术措施。
（5）混凝土浇筑前，仔细清理泵管内残留物。
确保泵管畅通，仔细检查井字架加固情况等。
3、主要机具（根据工程情况，按施工方案具体配备）（1）运送机具：商品砼运输车、吊斗、泵送设备、翻斗车、手推车；（2）混凝土搅拌机（当采用现场自搅拌方案时配备）、自动计量系统或磅秤；（3）手持工具：振捣器、铁锹、铁盘、铁（胶）抹子、铁插尺、铝合金刮尺等。
三、模板、钢筋验收（1）钢筋安装的隐检工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况无误。
（2）模板的预检工作已经完成，模板标高、位置、尺寸准确，符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。
（3）剪力墙模板预制细石混凝土高强内撑安放成梅花型，间距为400～600mm之间，两边凹槽卡在横向钢筋上邦扎牢固，符合设计、规范要求。
模板工程施工工艺
1、模板工程施工工艺工艺流程1：放线定位施工内容：板面放线控制模板加固位置。
控制标准：复核放线是否准确，如不准确则进行调整。
工艺流程2：搭设梁柱支架工艺流程3：墙柱脚清理施工内容：搭设梁柱支架。
施工内容：用鼓风机将墙柱脚清理干净。
控制标准：1、模板支架水平方向搭设，首先放置四根立杆，将水平杆通过杆端接头插入立杆的连接盘上形成基本的架体单元，并以此向外扩展搭设成整体支撑体系。
2、垂直方向应搭完一层以后再搭设次层，以此类推。
3、置水平杆时，杆端插销插入盘扣时应用铁锤敲紧。
控制标准：墙柱脚石子、混凝土块、木屑、焊渣等杂物必须清理干净。
工艺流程4：脱模剂涂刷工艺流程5：墙模板加固施工内容：模板涂刷脱模剂施工内容：用对拉螺杆加固锁死墙模板。
控制标准：1、检查模板是否清理到位。
2、刷脱模剂要专人进行，涂刷要薄而匀，不准漏刷，不准有流淌痕迹。
3、涂刷隔离剂应涂刷均匀，不流坠，刷完后挂可使用牌。
4、涂刷完的模板不能浇水，不得长时间放置，还要防雨刷或落上灰尘，影响拆模控制标准：地下室内墙模板采用16mm 胶合板配制，模板竖楞采用45mm×85mm 木枋，横向间距为400mm，横楞采用φ48×3.0mm 钢管，纵向间距500mm，模板支撑采用钢管脚手架。
为保证模板的侧向刚度，在模板中间加设φ14 对拉螺杆，为保证对拉螺杆重复使用，使用时，带PVC套管；工艺流程6：柱模板加固工艺流程7：墙柱脚封堵施工内容：柱模板加固。
施工内容：使用砂浆把墙柱脚封堵严实。
控制标准：采用16mm 厚木胶合板，竖向内楞采用45×85的木枋，水平外楞采用双Φ4.8 钢管抱箍加固。
木枋竖楞的横向间距取250～350mm，抱箍的竖向按350～500mm 设置，结合实际情况做到上疏下密，底部四道抱箍距取350mm（首道距地面150mm），以上取500mm。
在柱模上设置双向ф14对拉螺杆，螺杆纵向间距与柱横楞间距相同，施工要结合实际情况做到上疏下密，对拉螺杆长度以两端各伸出柱结构边200mm为宜。
模板施工工艺
模板施工工艺一、模板施工工艺：1、梁模板：1.1.梁模板工艺流程：梁模板调整标高支设梁板支撑支设梁底并按要求起拱绑扎梁筋支设梁侧模校正加固办预检1.2.梁模板安装工艺：模板支撑体系采用碗扣脚手架及顶托做支撑，支撑立杆沿梁方向600mm间距布置，垂直方向1100mm间距布置立杆。
梁模支架设可调支撑立杆、水平拉杆并设剪刀撑。
梁底采用100×100木方子为主龙骨、100×100木方作为次龙骨，其中主龙骨间距为1100mm，次龙骨间距200mm。
当梁高大于600时在梁底中部另加一排支撑，支撑间距为600mm。
梁模模板加固肋条采用50×100木方做背杠，当梁高露出板底大于600mm以上时，在梁中加设一道Φ14对拉穿墙螺栓，梁高超过1000mm时设二道螺栓拉杆。
为满足板面平整度的要求，全部木方用压刨将接触板面的一侧刨平，刨两次。
梁底模为先加工成型模板（块）拼成，梁侧模则按交叉梁位置留设岔口。
具体支设方案如下图：2、板模板：2.1.板模板工艺流程：支设顶板支撑调整顶板标高支设顶板底并按要求起拱 绑扎板筋 校正加固 办预检。
2.2.板模板安装工艺：板下支撑采用碗扣式脚手架，木模板做面板，木方、钢管做背肋，钢管配合可调支撑做支撑及加固，立杆间距设定为900*900mm ，横距为600mm 。
主龙骨采用100*100mm 木方,间距900mm ,次龙骨采用100mm ×100mm 木方，间距200mm 。
为保证支撑的牢固性，立杆下设纵横扫地杆。
模板接缝处用木方连接，铺设底模板时应从四周向中心铺设，在中间收口。
在外侧周圈应设由下至上的竖向连续式剪刀撑，支架高度小于8m 的设置上下共两道，沿扫地杆、梁底连续设置。
剪刀撑的布设见下图m-6mm m-6m m -6m m -6mm8m以下顶板模板支设图木方100*100木方50*100板模板顶板支撑体系8m以上顶板模板支撑体系（见下图）板下支撑采用扣件式钢管脚手架，木模板做面板，木方、钢管做背肋，钢管配合可调支撑做支撑及加固，纵横立杆间距为900*900mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁、板、梯模板支设施工工艺
工艺流程1：施工准备工艺流程2：满堂架搭设
施工内容：
1、绘制架体搭设立杆布置平面图、配模图
2、按照模板工程施工方案对现场工人进行技术交底。
施工内容：
1、梁头剔凿，板面垃圾清理；
2、碗扣立杆、横杆、U顶等材料的吊运及搭设。
控制要点：
1、严格按照方案和技术交底进行现场施工。
2、交底落实到个人。
控制要点：
1、根据方案画配模图进行立杆排布，上、下层支撑的立柱应对准，并垫木枋。
2、对于放置布料机处应采取加设立杆或斜撑等加固方式。
工艺流程3：梁模板铺设工艺流程4：板模板铺设
施工内容：
1、根据结构1m线弹出主龙骨标高线；
2、根据施工楼板面50cm控制线，吊线确定梁位置，并放置主龙骨；
3、利用U顶调整主龙骨标高、安装模板。
施工内容：
1、根据结构1m线弹出主龙骨标高线，摆放主龙骨，铺设次龙骨；
2、根据配模图进行配料，铺设模板；
3、预留洞口的留设；
4、根据测量弹出的楼梯踏板线进行楼梯支设。
控制要点：
1、严格按照测量放线确定梁的位置及梁底标高。
2、梁的安装符合规范要求（梁的截面内部尺寸允许偏差+4mm， -5mm，轴线位置允许偏差5mm）。
3、拉线保证梁的水平度，防止出现大小头现象。
4、梁模板拼缝密实，靠墙处贴海绵条。
控制要点：
1、主、次龙骨铺设严格按照方案进行，防止偷工减料，间距过大。
2、严格按照测量放线进行模板支设，模板铺设符合验收要求（相邻两板表面高低差允许偏差2mm，表面平整度允许偏差5mm，底模上表面标高允许偏差±5mm，预留洞口中心线位置允许偏差10mm）
3、模板之间拼缝密实，靠墙处贴海绵条，防止漏浆。
工艺流程5：梁加固及梁、板、楼梯标高、尺寸复核工艺流程6：模板拆除
施工内容：
1、严格按照方案加固梁；
2、对安装成型的梁板楼梯进行全面的标高复核；
3、工完场清，清理板面。
施工内容：
1、通知试验员试压试块，根据试验报告做拆模的相关资料；
2、对现场工人进行安全交底；
3、严格遵循先支后拆，后支先拆原则进行拆除。
控制标准：
1、根据测量放线，利用线绳或红外线水准仪对标高进行复核并调整。
2、梁头加固应单独加设斜撑。
3、铺设钢筋前，模板上的杂物应清理干净。
控制标准：
1、模板拆除，当梁、板跨度≤8m时，应达到设计混凝土强度等级的75%，当跨度大于8m时，应达到100%，悬臂构件应达到100%。
2、梁侧非承重模板应在保证混凝土表面及棱角不因拆除而受损伤时，方可拆除。
