高速铁路路基设计规范标准
高速铁路路基设计规范标准
7000>R>5000
0.4
5000>R>4000
0.5
RV4000
0.6
300
R>14000
0.2
14000>R>9000
0.3
9000>R>7000
0.4
7000>R>5000
0.5
RV5000
0.6
350
R>12000
0.3
12000>R>9000
0.4
9000>R>6000
0.5
RV6000
处，应采取逐渐过渡的地基处理方法，减少不均匀沉降。路基施工应进行 系统的沉降观测，铺轨前应根据沉降观测资料进行分析评估，确定路基工 后沉降满足要求后方可进行轨道铺设。
6.1.8路基支挡加固防护工程应满足高速铁路路基安全稳定的要求， 路基边坡宜采用绿色植物防护，并兼顾景观与环境保护、水土保持、节约 土地等要求。
触网支柱等设施的设置有特殊要求时，根据具体情况分析确定；有砟轨道 正线曲线地段加宽值应在曲线外侧按表6.2.4的规定加宽。曲线加宽值应
在缓和曲线内渐变。
表6.2.4有砟轨道曲线地段路基面加宽值
设计最高速度
(km/h)
曲线半径R
(m
路基外侧加宽值
(m)
250
R>10000
0.2
10000>R>7000
设计 轴重
（kN）
轨道形式
分布
宽度（m）
计算高度（m
土的重度（kN/m3）
18
19
20
21
22
ZK活载
200
高速铁路路基设计
高速铁路路基设计高速铁路的建设已经成为现代交通领域的重要项目之一。
而作为高速铁路的重要组成部分，路基设计在保障铁路安全、提高运行效率方面起着至关重要的作用。
本文将就高速铁路路基设计的相关内容展开论述，包括设计原则、技术要点以及相关工程实践经验。
1. 设计原则高速铁路路基设计的目标是确保铁路线路的安全、稳定和持久性。
因此，在路基设计过程中需要遵循以下原则：1.1 特性适应性原则：考虑到高速铁路的基础特点，包括载荷、速度和频率，路基设计应该充分考虑并适应这些特性，保证铁路的正常运营和使用。
1.2 抗震原则：地震是高速铁路建设中需要重点考虑的因素之一。
路基设计应通过合理的抗震设计，确保在地震发生时铁路的稳定和安全。
1.3 沉降控制原则：路基施工完成后，由于填路和加重载荷，沉降是不可避免的。
为了保证铁路的平稳运行，路基设计应该合理控制沉降量，避免过大的沉降影响铁路线路的使用寿命。
2. 技术要点高速铁路路基设计需要考虑以下技术要点，以确保路基的安全和持久性：2.1 地质勘察：在路基设计之前，进行全面的地质勘察是必要的。
这包括地质结构、土质条件和地下水位等方面的调查，从而为设计提供准确的地质信息。
2.2 路基平整度：为保证列车的平稳运行，路基设计中需要考虑路基的平整度。
通过合理的设计和工程施工，减小路堑与路基之间的高差，确保列车在高速运行时的稳定性。
2.3 排水设计：排水是路基设计中非常重要的一环。
合理的排水设计可以防止积水和渗水，保持路基的稳定性。
通过采用适当的排水材料、排水沟和排水管道，确保铁路线路在降水期间的正常通行。
2.4 坡度设计：在高速铁路路基设计中，坡度的设计至关重要。
合理的坡度设计可以减小铁路线路的曲线半径，提高列车在弯道运行时的安全性和运行效率。
3. 工程实践经验高速铁路路基设计在实践中积累了丰富的经验，以下是一些工程实践经验的总结：3.1 建立完善的质量控制体系：通过建立全面的质量控制体系，包括严格的施工标准和工艺流程，确保路基的施工质量。

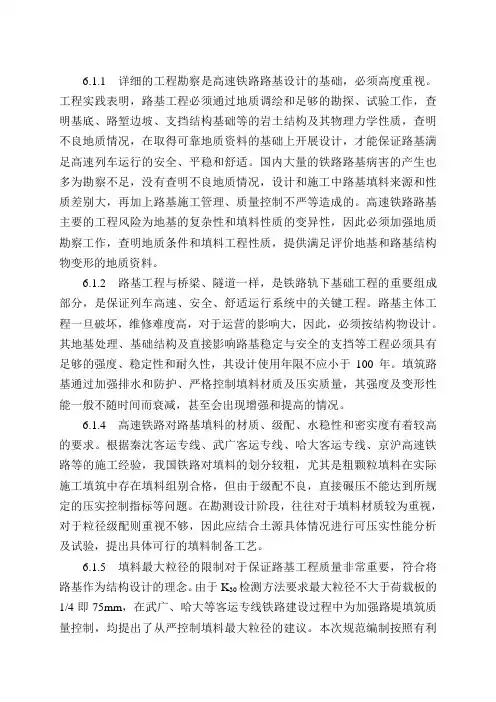

29- 高速铁路的设计规范条文说明11-12(路基)
6.1.1 详细的工程勘察是高速铁路路基设计的基础，必须高度重视。
工程实践表明，路基工程必须通过地质调绘和足够的勘探、试验工作，查明基底、路堑边坡、支挡结构基础等的岩土结构及其物理力学性质，查明不良地质情况，在取得可靠地质资料的基础上开展设计，才能保证路基满足高速列车运行的安全、平稳和舒适。
国内大量的铁路路基病害的产生也多为勘察不足，没有查明不良地质情况，设计和施工中路基填料来源和性质差别大，再加上路基施工管理、质量控制不严等造成的。
高速铁路路基主要的工程风险为地基的复杂性和填料性质的变异性，因此必须加强地质勘察工作，查明地质条件和填料工程性质，提供满足评价地基和路基结构物变形的地质资料。
6.1.2 路基工程与桥梁、隧道一样，是铁路轨下基础工程的重要组成部分，是保证列车高速、安全、舒适运行系统中的关键工程。
路基主体工程一旦破坏，维修难度高，对于运营的影响大，因此，必须按结构物设计。
其地基处理、基础结构及直接影响路基稳定与安全的支挡等工程必须具有足够的强度、稳定性和耐久性，其设计使用年限不应小于100年。
填筑路基通过加强排水和防护、严格控制填料材质及压实质量，其强度及变形性能一般不随时间而衰减，甚至会出现增强和提高的情况。
6.1.4 高速铁路对路基填料的材质、级配、水稳性和密实度有着较高的要求。
根据秦沈客运专线、武广客运专线、哈大客运专线、京沪高速铁路等的施工经验，我国铁路对填料的划分较粗，尤其是粗颗粒填料在实际施工填筑中存在填料组别合格，但由于级配不良，直接碾压不能达到所规定的压实控制指标等问题。
在勘测设计阶段，往往对于填料材质较为重视，对于粒径级配则重视不够，因此应结合土源具体情况进行可压实性能分析及试验，提出具体可行的填料制备工艺。
6.1.5 填料最大粒径的限制对于保证路基工程质量非常重要，符合将路基作为结构设计的理念。
由于K30检测方法要求最大粒径不大于荷载板的1/4即75mm，在武广、哈大等客运专线铁路建设过程中为加强路堤填筑质量控制，均提出了从严控制填料最大粒径的建议。
高速铁路设计规范(最新版)(最新整理)
MPLS Multiprotocol Label Switching 多协议标记交换 MSC Mobile Switching Center 移动交换中心 MSTP Multi-Service Transfer Platform 多业务传送平台 MT Mobile Termination 列控车载通信设备 ODF Optical Distribution Frame 光纤配线架 POS Packet Over SDH 承载在同步传输网的数据包 POTS Plain Old Telephone service 普通电话业务 QOS Quality of Service 服务质量 SCADA Supervisory Control And Data Acquisition 数据采集与控制 系 统 SDH Synchronous Digital Hierarchy 同步数字系列 TCP/IP Transmission Control Protocol 传输控制协议/IP Internet Protocol 互联网协议
GSM-R Global System for Mobile Communications for Railway 铁路 综 合数字移动通信系统 RAMS Reliability，Availability，Maintainability，Safety 可靠 性，可用 性，可维护性，安全性 RBC Radio Block Center 无线闭塞中心 TCC Train Control Center 列控中心 TSRS Temporary Speed Restriction Server 临时限速服务器 TSRT Temporary Speed Restriction Terminal 临时限速操作终端 2.3 符号 V—设计行车速度（km/h） Vsj—设计最高速度（km/h） R—平面曲线半径（m） Rsh—竖曲线半径（m） K30—地基系数（MPa/m） EVd—动态变形模量（MPa） EV2—二次变形模量（MPa） K—压实系数 Lφ—桥梁结构的有效加载长度（m） no—简支梁竖向自振频率的限值（Hz） F—离心力（kN）

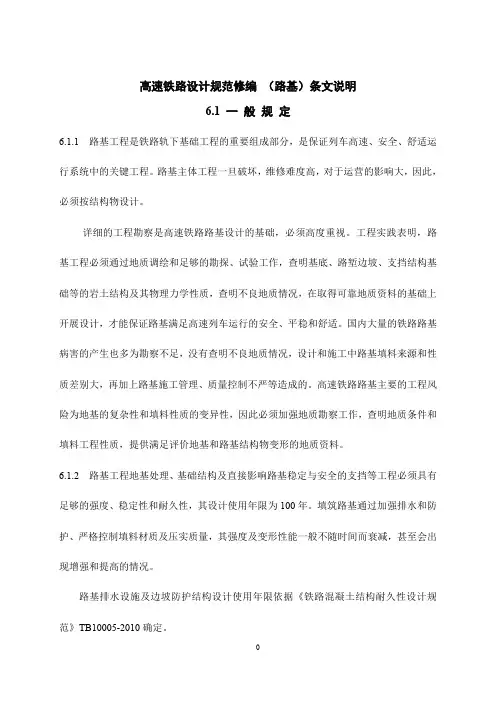

高速铁路设计规范修编 (路基)条文说明
（说明 6.1.15-1）
式中 G——纵向每延米轨道结构自重，kN/m；
l 0 ——荷载分布宽度，m。
2．列车荷载 q2
F l0 s
（说明 6.1.15-2）
式中 F——列车荷载图式中的集中荷载值：ZK 标准活载 F =200kN；
4
l 0 ——荷载分布宽度，m；
s ——集中荷载间距：zk
0
6.1.4 高速铁路对路基填料的材质、 级配、 水稳性和密实度有着较高的要求。 根据秦沈、 武广、哈大客运专线、以及京沪高速铁路等施工经验，我国铁路对填料的划分较粗，尤 其是粗颗粒填料在实际施工填筑中存在填料组别合格，但由于级配不良，直接碾压不能 达到所规定的压实控制指标等问题。在勘测设计阶段，往往对于填料材质较为重视，对 于粒径级配则重视不够，因此应结合土源具体情况进行可压实性能分析及试验，提出具 体可行的填料制备工艺。 填筑压实采用连续压实控制技术，可以对路基压实质量进行连续的实时监控，有效 保证路基压实质量，但要求路基连续填筑长度一般需大于一个填筑试验段长度。具体技 术要求参见《铁路路基填筑工程连续压实控制技术规程》（TB10108-2011）。 6.1.5 填料最大粒径的限制对于保证路基工程质量非常重要，符合将路基作为结构设计 的理念。由于 K30 检测方法要求最大粒径不大于荷载板的 1/4 即 75mm，在武广、哈大 等客运专线铁路建设过程中为加强路堤填筑质量控制，均提出了从严控制填料最大粒径 的建议。本次规范编制按照有利于填筑质量控制的原则，提出基床底层应控制在 60mm 以内，基床以下应控制在 75mm 以内。 6.1.7 路基填料正式填筑之前， 通过现场填筑试验可以确定与现场施工机具所对应的摊 铺厚度、压实遍数等施工工艺，以保证路基填料的压实度和强度等满足设计要求。 6.1.9 常用的地基处理方法及适用条件见说明表 6.1.9。
铁路路基设计规范
土体的含水量。
2.0.12 边坡稳定安全系数 stability factor of slope 边坡稳定性分析中，土体沿某一滑动面的抗滑力(矩)和滑动力(矩)之比值。
2.0.13 路基工后沉降 settlement of subgrade after acceptance 路基竣工铺轨开始后产生的沉降量。
2.0.6 压实系数 compacting factor 填土压实后的干密度与击实试验得出的最大干密度的比值。
2.0.7 地基系数 subgrade reaction coefficient 由平板荷载试验测得的荷载强度与其相应下沉量的比值。
2.0.8 相对密度 relative density
反映无黏性土紧密程度的指标。其值为填料最大孔隙比与填筑压实后实测孔隙比之差和
在路基上设置其它杆架、管线等设备时，也必须采取有效措施，保证路基的完整和稳定。 1.0.15 区间路基用地设计，应按本规范附录 ED 的有关规定执行。 1.0.16 铁路路基设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
1
2术 语
2.0.1 路基 subgrade 经开挖或和填筑而形成的直接支承轨道的土工基础结构物。
最大孔隙比与最小孔隙比之差的比值。
2.0.9 孔隙率
porosity void ratio
土的孔隙体积与土总体积的比值，以百分率表示。填料填筑压实后的孔隙体积占总体积的
百分率。
2.0.10 土工合成材料 geosynthetics 应用于岩土工程的合成材料产品的总称。
2.0.11 最优含水量 optimum moisture content 击实试验所得的干密度与含水率关系曲线上峰值点对应的含水率。 相应于最大干密度时
高速铁路路基工程施工技术规程
高速铁路路基工程施工技术规程高速铁路路基工程施工技术规程旨在指导高速铁路路基施工过程中的设计、造价、施工、质量检验及验收要求，确保高标准、高质量和安全可靠的路基建设，保证铁路可持续运行。
一、设计1.设计原则（1）符合现行有关规范、规程和标准，设计应保证施工安全可靠；（2）路基施工应同生态环境配套，设计时应考虑植物、动物、地质等保护和检测；（3）设计应遵循高效、可靠、成熟、经济、建设期短等原则，以提高施工质量和降低投资；（4）设计时应考虑乘客、设备、维护和耐久性等要求。
2.审核（1）设计文件审查必须严格遵守有关法律法规，确保施工设备、材料和工艺符合标准；（2）设计文件应完备、完整并符合有关规定，必要时可补充仿照、模拟试验和计算检验等实验技术手段；（3）对可能造成生命安全、财产安全或质量安全的设计，必须进行安全危险控制论证。
二、造价1.计价方式（1）计价采用正式招标方式，合同中应当明确合同项目名称和每项工程的费用；（2）合同应当明确田间供土的费用，它是一项要因地制宜的因素；（3）对特殊工程项目，不外乎有可靠的计价体系，应该另外单价标准进行计价计算。
2.招标（1）投标人必须采取正式招标方式，通过履行依法出资完成后，发放是施工资格；（2）投标人必须具备合法经营资质、具备专业工程施工资格、具备规定的缴纳质保金的素质；（3）受邀投标的投标人必须准备相关的投标书，确保施工质量符合现行的法律法规和有关标准。
三、施工1.施工管理（1）组织实施施工规划，严格按照图纸施工；（2）质量管理和施工安全必须符合全国有关铁路施工标准；（3）建立全程监督机制，实施施工质量控制；（4）设置施工现场管理组，落实现场施工控制以及验收及技术交底等问题；（5）组织实施例行性检查，每月检查一次，落实质量控制程序，并及时纠正不符合的变动。
2.材料施工（1）现场必须按照图纸施工，所使用的材料、设备等必须符合国家质量标准；（2）必须遵守施工过程，使用合格的材料和进行符合质量检查；（3）必须在规定时间内完成水、材料以及设备的检查和验收。
铁路路基设计规范
g——钢轨的头部宽度（mm）：75kg/m 轨为 75mm，60kg/m 轨 为 73mm，50kg/m 轨为 70mm；
Δh —— 路肩高差（m）。4.1.4 不同道床厚度衔接时或双线铁路 中并行等高地段与局部单线地段基床厚度衔接时，路基面应设长度不小于 10m 的渐 变段。
2
3 路肩高程
3.0.1 路肩高程受洪水位或潮水位控制时，应根据下列规定确定设计洪水频率或重现期，并 以计算其设计水位。
1 设计洪水频率标准为 1/100。 若观测洪水（含调查洪水）频率小于设计洪水频率时，应按观测洪水频率设计。但当观测洪 水频率小于 1/300 时，应按 1/300 频率设计。
2 在淤积严重或有特殊要求的水库地段，应在可行性研阶段拟定洪水频率标准。 3 改建既有线与和增建第二线的洪水频率，应根据多年运营和水害情况在可行性研阶段 确定。 4 滨海路堤的设计潮水位，采用重现期为 100 年一遇的高潮位。如滨海路堤兼做水运码 头时，尚应按水运码头设计要求确定设计最低潮位。 3.0.2 滨河、河滩路堤的路肩高程应高出设计水位加壅水高（包括河道卡口或建筑物造成的 壅水，河湾水面超高）加波浪侵袭高或斜水流局部冲高，加河床淤积影响高度，再加 0.5m。 其中波浪侵袭高与斜水流局部冲高应取二者中之大值。 3.0.3 水库路基的路肩高程，应高出设计水位加波浪侵袭高加壅水高（包括水库回水及边岸 壅水），再加 0.5m。当按规定洪水频率计算的设计水位低于水库正常高水位时，应采用水库 正常高水位作为设计水位。 3.0.4 未设防浪胸墙的滨海路堤，其路肩高程应高出设计高潮水位加波浪侵袭高（波浪爬高） 加不小于 0.5m 的安全高度；当路堤顶设有防浪胸墙时，路肩高程应高出设计高潮水位以上不 小于 0.5m。 3.0.5 地下水水位和地面积水水位较高地段路基，其路肩高程应高出最高地下水水位或最高 地面积水水位加毛细水强烈上升高度，再加 0.5m。 3.0.6 季节冻土地区路基的路肩高程应高出冻前地下水水位或冻前地面积水水位，加毛细水 强烈上升高度加有害冻胀深度，再加 0.5m。 3.0.7 盐渍土路基的路肩高程应高出最高地下水水位或最高地面积水水位，加毛细水强烈上 升高度加蒸发强烈影响深度，再加 0.5m。 当盐渍土路基有季节性冻害时，应按本规范第 3.0.6 条和本条的规定分别计算路肩高程， 取二者中之大值。 3.0.8 当路基采取用降低水位、设置毛细水隔断层等措施时，路肩高程可不受本规范第 3.0. 5 条、3.0.6 条、3.0.7 条规定的限制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

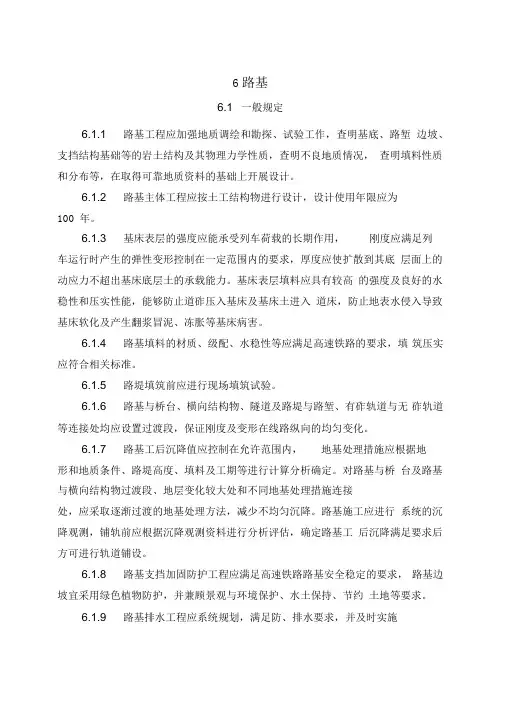

6 路基6、1 一般规定6、1、1 路基工程应加强地质调绘与勘探、试验工作,查明基底、路堑边坡、支挡结构基础等得岩土结构及其物理力学性质,查明不良地质情况,查明填料性质与分布等,在取得可靠地质资料得基础上开展设计。
6、1、2 路基主体工程应按土工结构物进行设计,设计使用年限应为100年。
6、1、3 基床表层得强度应能承受列车荷载得长期作用,刚度应满足列车运行时产生得弹性变形控制在一定范围内得要求,厚度应使扩散到其底层面上得动应力不超出基床底层土得承载能力。
基床表层填料应具有较高得强度及良好得水稳性与压实性能,能够防止道砟压入基床及基床土进入道床,防止地表水侵入导致基床软化及产生翻浆冒泥、冻胀等基床病害。
6、1、4 路基填料得材质、级配、水稳性等应满足高速铁路得要求,填筑压实应符合相关标准。
6、1、5 路堤填筑前应进行现场填筑试验。
6、1、6 路基与桥台、横向结构物、隧道及路堤与路堑、有砟轨道与无砟轨道等连接处均应设置过渡段,保证刚度及变形在线路纵向得均匀变化。
6、1、7 路基工后沉降值应控制在允许范围内,地基处理措施应根据地形与地质条件、路堤高度、填料及工期等进行计算分析确定。
对路基与桥台及路基与横向结构物过渡段、地层变化较大处与不同地基处理措施连接处,应采取逐渐过渡得地基处理方法,减少不均匀沉降。
路基施工应进行系统得沉降观测,铺轨前应根据沉降观测资料进行分析评估,确定路基工后沉降满足要求后方可进行轨道铺设。
6、1、8 路基支挡加固防护工程应满足高速铁路路基安全稳定得要求,路基边坡宜采用绿色植物防护,并兼顾景观与环境保护、水土保持、节约土地等要求。
6、1、9 路基排水工程应系统规划,满足防、排水要求,并及时实施。
6、1、10 路基设计应重视防灾减灾,提高路基抵抗连续强降雨、洪水及地震等自然灾害得能力。
6、1、11 路基上得轨道及列车荷载换算土柱高度与分布宽度应符合表6、1、11得规定。
表6、1、11 轨道与列车荷载换算土柱高度及分布宽度6、1、12 车站两端正线、利用既有铁路地段、联络线、动车组走行线与养护维修列车走行线等路基设计标准按其设计最高速度确定,路基基床结构变化处应设置长度不小于10m得渐变段。
6、1、13 路基工程应加强接口设计,合理设置电缆槽、电缆过轨、接触网支柱基础、声屏障基础及综合接地等相关工程,避免因相关工程破坏路基排水系统、影响路基强度及稳定。
6、2 路基面形状及宽度6、2、1 无砟轨道支承层(或底座)底部范围内路基面可水平设置,支承层(或底座)外侧路基面两侧设置不小于4%得横向排水坡。
有砟轨道路基面形状应为三角形,由路基面中心向两侧设置不小于4%得横向排水坡。
曲线加宽时,路基面仍应保持三角形。
6、2、2 有砟轨道路基两侧得路肩宽度,双线不应小于1、4m,单线不应小于1、5m。
6、2、3 直线地段标准路基面宽度应按表6、2、3采用。
表6、2、3 路基面标准宽度6、2、4 路基面在无砟轨道正线曲线地段一般不加宽,当轨道结构与接触网支柱等设施得设置有特殊要求时,根据具体情况分析确定;有砟轨道正线曲线地段加宽值应在曲线外侧按表6、2、4得规定加宽。
曲线加宽值应在缓与曲线内渐变。
表6、2、4 有砟轨道曲线地段路基面加宽值6、2、5 路基标准横断面如图6、2、5-1～8所示。
单位：m图 6、2、5-1 无砟轨道双线路堤标准横断面示意图h图 6、2、5-2 无砟轨道双线硬质岩路堑标准横断面示意图图 6、2、5-3 无砟轨道双线非硬质岩路堑标准横断面示意图单位：m 图 6、2、5-4 无砟轨道单线路堤标准横断面示意图单位：m 图6、2、5-5 有砟轨道双线路堤标准横断面示意图图6、2、5-6 有砟轨道双线硬质岩路堑标准横断面示意图图6、2、5-7 有砟轨道双线非硬质岩路堑标准横断面示意图单位：m图 6、2、5-8 有砟轨道单线路基标准横断面示意图6、3 基 床6、3、1 路基基床应由基床表层与基床底层构成。
基床表层厚度无砟轨为0、4m,有砟轨道为0、7m,基床底层厚度为2、3m 。
6、3、2 基床表层应填筑级配碎石,压实标准应符合表6、3、2-1得规定。
表6、3、2-1 基床表层压实标准注: 无砟轨道可采用K30或Ev2。
当采用Ev2时,其控制标准为Ev2≥120 MPa 且 Ev2/Ev1≤2、3。
其材料规格应符合下列规定:1基床表层级配碎石材料由开山块石、天然卵石或砂砾石经破碎筛选而成。
2基床表层级配碎石得粒径级配应符合表6、3、2-2得规定。
其不均匀系数C u 不得小于15,0、02mm 以下颗粒质量百分率不得大于3%。
粒径级配曲线如图6、3、2所示。
表6、3、2-2 基床表层级配碎石粒径级配注:括号内数字适用于寒冷地区铁路。
0 10 20 30 40 50 60 70 80 9010010010 10.1过筛质量百分率（%）方孔筛边长（mm ）图6、3、2 基床表层级配碎石粒径级配曲线3基床表层级配碎石与下部填土之间应满足D15<4d85得要求。
当不能满足时,基床表层应采用颗粒级配不同得双层结构,或在基床底层表面铺设土工合成材料。
当下部填土为改良土时,可不受此项规定限制。
4在粒径大于22、4mm得粗颗粒中带有破碎面得颗粒所占得质量百分率不小于30%。
5级配碎石粒径大于1、7mm颗粒得洛杉矶磨耗率不大于30%,硫酸钠溶液浸泡损失率不大于6%。
粒径小于0、5mm得细颗粒得液限不大于25%,塑性指数小于6。
不得含有黏土及其它杂质。
6、3、3 基床底层应采用A、B组填料或改良土,A、B组填料粒径级配应满足压实性能要求,寒冷地区冻结影响范围填料应满足防冻胀要求。
基床底层压实标准应符合表6、3、3得规定。
表6、3、3 基床底层填料及压实标准注:1.无砟轨道可采用K30或Ev2。
当采用Ev2时,其控制标准为Ev2≥80 MPa且 Ev2/Ev1≤2、5。
2.括号内数字为寒冷地区化学改良土考虑冻融循环作用所需强度值。
6、4 路堤6、4、1 基床以下路堤宜选用A、B组填料与C组碎石、砾石类填料,其粒径级配应满足压实性能要求;当选用C组细粒土填料时,应根据填料性质进行改良。
基床以下路堤压实标准应符合表6、4、1得规定。
表6、4、1 基床以下路堤填料及压实标准注: 无砟轨道可采用K30或Ev2。
当采用Ev2时,其控制标准为Ev2≥45MPa且 Ev2/Ev1≤2、6。
6、4、2 路基工后沉降应符合下列规定:1 无砟轨道路基工后沉降应满足扣件调整能力与线路竖曲线圆顺得要求。
工后沉降不宜超过15mm;沉降比较均匀并且调整轨面高程后得竖曲线半径满足式6、4、2得要求时,允许得工后沉降为30mm。
(式6、4、2) 路基与桥梁、隧道或横向结构物交界处得差异沉降不应大于5mm,过渡段沉降造成得路基与桥梁、隧道得折角不应大于1/1000。
2 有砟轨道路基工后沉降应满足表6、4、2要求。
表6、4、2 路基工后沉降控制标准6、4、3 软土路堤得稳定安全系数考虑列车荷载作用时不应小于1、25。
6、4、4 软土地基沉降可按本规范附录B计算,沉降计算值应经实际工程观测资料检验修正。
6、4、5 软土及松软土路基应结合工程实际,选择代表性地段提前修筑试验段。
6、4、6 受洪水或河流冲刷及长期受水浸泡得路堤部位,应采用水稳性好得渗水性材料填筑,并应放缓边坡坡率、设置边坡平台、加强边坡防护。
6、4、7 雨季滞水及排水不畅得低洼地段,浸水影响范围应以渗水性材料填筑,并应采取排水疏导措施。
6、4、8 在高地下水位(地下水位距地表不大于0、5m)得黏性土地基上填筑路堤时,路堤底部应填筑渗水性材料。
有条件时,宜采取降低地下水位得措施。
6、4、9 路堤边坡坡率可根据路基填料、路堤高度、地震力、基底地质条件、水文气候条件等因素综合分析确定。
6、4、10 路基填料应满足压实要求,其最大粒径在基床底层内应小于60mm,在基床以下路堤内应小于75mm。
6、4、11 地震区路堤应选用震动稳定性较好得填料,基底垫层材料应采用碎石(卵石)或粗砂夹碎(卵)石,不得采用细砂或中砂。
6、4、12 在可液化地基上填筑路堤时,应根据具体情况,采取换填、设置反压护道或地基加固等抗震措施。
6、4、13 黄土地段路基应加强防排水措施,采取封闭防水、拦截、疏导得处理原则,设置防冲刷、防渗漏与有利于水土保持得综合排水设施及防护工程,并妥善处理农田水利设施与路基得相互干扰。
当黄土具湿陷性或压缩性较高时,应根据地基土层性质、路堤填高、路基变形控制要求,确定湿陷性黄土处理措施。
采用无砟轨道时,应消除地基得全部湿陷量。
6、4、14 岩溶地段路基应结合工程实际(岩溶地表形态、地表径流、地下水活动等)判别岩溶对路基工程得危害性,选择适宜得处理措施。
6、4、15 人为坑洞地段路基应根据坑洞得形成年代、埋深、坑洞高度、顶板岩性及力学性质、水文地质、工程地质条件等综合分析,分别采用明挖回填或钻孔充填、注浆等工程措施。
6、4、16 膨胀土路基应分析膨胀土作为地基得变形特性,可采取挖除换填等处理措施,并加强防排水及边坡防护工程。
6、5 路堑6、5、1 不易风化得硬质岩基床应按以下规定进行处理:1 铺设无砟轨道时,开挖至路基面,直接在开挖面上施做支承层或底座。
2 铺设有砟轨道时,开挖至路基面以下0、2m处,开挖面由路基中心向两侧设4％得横向排水坡,其上填筑级配碎石。
3 开挖面上得松动岩石应予清除。
开挖面不平整处应采用强度等级不低于C25得混凝土嵌补。
6、5、2 软质岩、强风化得硬质岩及土质基床应满足表6、3、2、6、3、3得要求;基床范围内得地基应无P s＜1、5MPa或σ0＜0、18MPa得土层。
不能满足时,应进行加固处理,并符合下列规定:1 基床表层应换填级配碎石并满足第6、3、2条要求;2 天然地基满足基床底层土质要求时,可采取翻挖回填或加强碾压夯实得措施;3 天然地基不满足基床底层土质要求时,可采取换填、地基改良或加固措施,换填范围应根据具体情况计算分析确定;4 基床翻挖、换填或改良、加固处理时,应采取加强排水与防渗等措施,分层压实应执行基床相应部位标准。
6、5、3 膨胀土、湿陷性黄土等特殊土得基床部分应视具体情况进行挖除换填、设置隔水防渗等措施,基床以下得膨胀土、湿陷性黄土等应在路基变形分析得基础上,采取封闭防水、排水或地基处理措施。
6、5、4 半填半挖路基轨道下横跨挖方与填方时,挖方部分可通过换填调整与填方部分得强度及刚度差异,换填厚度宜根据填方部分高度及地基条件确定。
6、5、5 路堑均应设置侧沟平台,平台宽度不宜小于1、0m。
在土石分界处、透水与不透水层交界面处及路堑边坡高度较大时,均应设置边坡平台,平台宽度不宜小于2、0m,并应满足路堑边坡稳定需要,边坡平台上应做好防水及加固措施。
