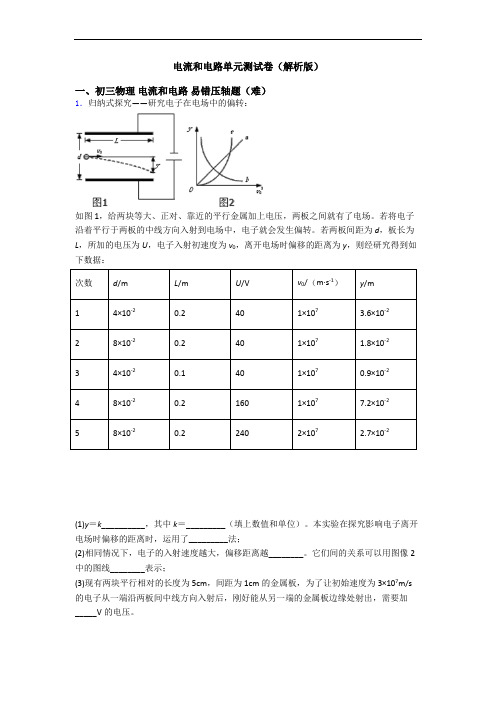

电流和电路单元测试卷(解析版)

电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．3．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

你认为她的结论正确吗？，理由是。

（二）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）、四个阻值不等的电阻以及若干条导线，进行了大胆地探究。

如图所示是他们的实验电路图。

（1）他们的猜想是：（只写一种猜想）。

[进行实验]（2）襄襄按照电路图正确地进行实验，在连接电路时开关处于；得到了表1中的实验数据。

襄襄在实验中，是靠只改变而得到实验数据的：测量三次的目的是：。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。

樊樊在实验中是靠只改变而得到实验数据的。

（4）在襄襄同学另外在测量串联电路电压规律中测L2两端的电压时,为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；瑞瑞同学用上面的方法能否测出L2两端的电压? 为什么?__ ．【答案】（1）匀速直线二力平衡 1．2 压力一定时，接触面越粗糙，受到的摩擦力越大不正确没有控制压力不变；（2）并联电路中，干路电流等于各支路电流之和断开 R1电阻大小多次测量，避免实验偶然性，寻找普遍规律；电源电压不可以，电压表正负接线柱接反了【解析】试题分析：（一）（1）实验时，我们利用二力平衡的知识，使水平方向的摩擦力等于弹簧测力计的示数，因此必须水平匀速直线拉动木块；（2）弹簧测力计的量程是5N，分度值是0．2N，示数为1．2N；分析表中数据可以得到，压力一定时，接触面越粗糙，受到的摩擦力越大；（3）因为有压力大小、接触面的粗糙程度影响摩擦力的大小，因此如果想探究摩擦力是否与接触面的大小有关，她应该控制压力大小和接触面的粗糙程度一定，但她沿竖直方向锯掉一半时，压力大小改变了，因此没有控制压力一定，因此实验是错误的；（二）（1）他们的猜想是：并联电路中，干路电流等于各支路电流之和；（2）在连接实验电路时开关处于断开，避免接通最后一根导线时，电路中有电流；表1中的实验数据，第二条支路电流没有变化，说明襄襄在实验中，是靠只改变R1电阻大小，而得到实验数据的：测量三次的目的是：多次测量，避免实验偶；（3）樊樊得到了表2中的数据，三次实验中，R1和R2的电流成倍数增大，说明樊樊在实验中是靠只改变电源电压得到实验数据的；（4）在测量串联电路电压规律中测L2两端的电压时，将电压表所接的B接点不动，只断开A接点，并改接到C接点上，是不对的，电压表的正负极接线柱接反了。

考点：探究摩擦力跟接触面粗糙程度的实验探究干路电流与支路电流的关系实验4．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。

（2）小方连接的部分电路如图所示，请你将电路连接完整_____________。

次数L1电流I1/A L2电流I2/A干路电流I/A10.10.10.220.20.30.630.30.40.8（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。

则电路故障可能是________。

（4）排除故障，进行实验,小方记录了如下数据。

分析以上实验数据，小方发现通过两条支路的电流总是相等。

为了探究这个发现是否具有普遍性，可以________，再进行实验。

【答案】试触电流表A被短路将L1（L2）换成另一个规格不同的灯泡【解析】【分析】【详解】(1)[1]不能估测被测电流情况下，可先用大量程进行试触。

(2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图(3)[3]闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路。

(4)[4]为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。

5．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。

以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______。

A．探究电流与电压的关系 B．探究杠杆的平衡条件 C．刻度尺测物体的长度【答案】不同电流表指针未调零电流表接小量程却按大量程读数实际功率过小 C 【解析】【分析】【详解】(1)[1]要使结论具有准确性与普遍性，所选电阻不能特殊，因此最好选用不同规格的电阻，同时还应多次实验。

(2)[2]开关闭合前，电流表A1的指针在零刻度线左端，此时电路没有电流，说明原因是电流表指针未调零。

(3)[3]并联电路中，干路电流等于各支路电流之和，上述表格中电流表A数据明显错误，观察电流表量程可发现，导致错误的原因是使用小量程测量，而读数却读成大量程。

(4)[4]两个小灯泡一个发光，一个不发光，三个电流表都有示数，说明各支路都有电流通过，但有可能是其实际功率过小。

(5)[5]在“研究串并联电路的电流特点”时，换用不同阻值的电阻，多次进行实验目的是寻找规律，避免结论的偶然性；而刻度尺测物体的长度是采用多次测量减小误差，其测量的目的不相同，故选C。

6．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是 ______A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC（5）为了使结论更有普遍性，可采用的方法是： ______ ．A、换用不同规格灯泡多次实验B、改变电源电压多次实验．【答案】②电流表电流表指针没有调零断开开关,电压表换用0−3V量程,然后再进行实验 D A【解析】【分析】【详解】(1)闭合开关S后,发现灯L1发光,L2不发光,说明电路中没有断路,L2不发光,说明是L2短路，故选②；(2)为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；(3)闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0−3V的量程；(4)串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故D正确，故选D；(5)为了得出普遍结论，应该换用不同规格的灯泡、改变电源电压，重复操作，进行多次实验，故选A.【点睛】（1）电路故障包括短路和断路，断路时用电器不能工作；短路时，被短路的用电器不工作，电路中有电流；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；开关闭合前，电流表应该调零；（3）根据电压表所示信息，可以确定选择量程过大了，接下来应该，断开开关，换用小量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和；（5）为了得出普遍结论，应换用不同规格的实验器材进行多次测量．7．在“探究串联电路电压的特点”活动中．(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．【答案】6 不同 L1被短路(或L2断路) 不能电压表正、负接线柱接反实验次数太少，结论不具有普遍性换用不同规格的小灯泡多次重复实验【解析】（1）由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡；（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：电压表断路或短路；（3）测L1两端的电压时，A与电压表的正接线柱相连．小芳将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端电压；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验．点睛：（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表断路或电压表短路电压表都没有示数；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量．8．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．（1）商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．（2）如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作（3）小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：猜想一：冰箱按要求放置可能会降低冰箱内的温度猜想二：冰箱按要求放置可能会减少冰箱消耗的电能a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．【答案】竖直向下重垂线与量角器90°刻度线是否重合 D 把温度计放入盛水的杯中放入冰箱中错误断开家中其它用电器【解析】【详解】（1）a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是竖直向下的；b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的囻心，通过观察重垂线与量角器90°刻度线是否重合，可确定确定冰箱放置水平；（2）A．开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错误；B．开关S1、S2都闭合时，照明灯L与电动机M并联，故B错误；C．关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理；故D正确．（3）a．因水的比热容较大，吸收相同的热量，温度变化不明显，故为了使温度计从冰箱内取出读数时示数变化不明显，她可以把温度计放入盛水的杯中放入冰箱中；小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是错误的；b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该断开家中其它用电器，小芳通过比较测量结果验证了猜想二是正确的．9．按要求完成填空：（1）如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3.（2）如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响.（3）如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.（4）如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.【答案】61.67.7 1.8压力大小压缩机械能（或动能）转化为内能同种电荷相互排斥【解析】【详解】 （1）图中标尺的分度值为0.2g ，物块的质量m =50g+10g+1.6g=61.6g ，该物块的体积V =a 3=（2cm ）3=8cm 3；它的密度ρ=361.6g 8cmm V =7.7g/cm 3； （2）图乙中弹簧测力计的示数为1.8N ，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N ；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
