轻质陶粒混凝土砌块非承重填充墙的施工

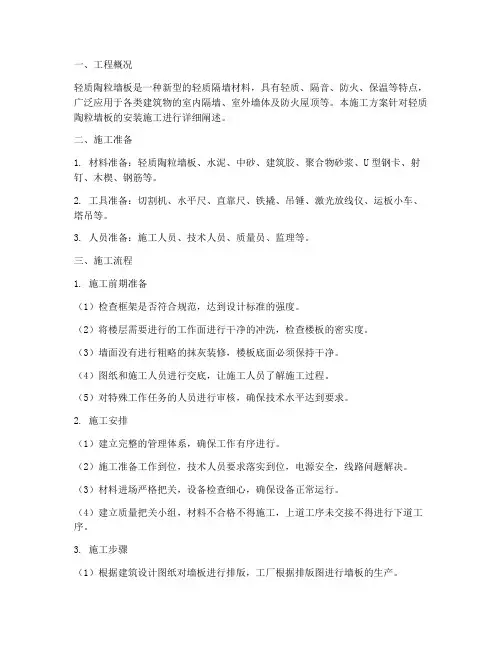

轻质陶粒墙板安装施工方案
一、工程概况轻质陶粒墙板是一种新型的轻质隔墙材料，具有轻质、隔音、防火、保温等特点，广泛应用于各类建筑物的室内隔墙、室外墙体及防火屋顶等。
本施工方案针对轻质陶粒墙板的安装施工进行详细阐述。
二、施工准备1. 材料准备：轻质陶粒墙板、水泥、中砂、建筑胶、聚合物砂浆、U型钢卡、射钉、木楔、钢筋等。
2. 工具准备：切割机、水平尺、直靠尺、铁撬、吊锤、激光放线仪、运板小车、塔吊等。
3. 人员准备：施工人员、技术人员、质量员、监理等。
三、施工流程1. 施工前期准备（1）检查框架是否符合规范，达到设计标准的强度。
（2）将楼层需要进行的工作面进行干净的冲洗，检查楼板的密实度。
（3）墙面没有进行粗略的抹灰装修，楼板底面必须保持干净。
（4）图纸和施工人员进行交底，让施工人员了解施工过程。
（5）对特殊工作任务的人员进行审核，确保技术水平达到要求。
2. 施工安排（1）建立完整的管理体系，确保工作有序进行。
（2）施工准备工作到位，技术人员要求落实到位，电源安全，线路问题解决。
（3）材料进场严格把关，设备检查细心，确保设备正常运行。
（4）建立质量把关小组，材料不合格不得施工，上道工序未交接不得进行下道工序。
3. 施工步骤（1）根据建筑设计图纸对墙板进行排版，工厂根据排版图进行墙板的生产。
（2）墙板运输至施工现场后，通过塔吊卸车，用运板小车将墙板通过施工电梯运至各楼层。
（3）安装工人经过培训合格后上岗。
（4）测量放线，按图纸要求，在楼地面及对应的梁或板底用激光放线仪弹出板位置线，辅助吊锤复核垂直度。
（5）地面、墙板阴阳榫清理，安装墙板前提前清洗清理板的阴阳榫及已放线的墙位置。
（6）卫生间等有水房间按设计要做200mm高混凝土反边。
（7）墙面U型钢卡安装，墙板与结构墙、柱采用U形钢卡加固，在墙、柱上每800mm～1000mm定位一个，采用射钉将U形钢卡固定。
（8）顶胶安装及抹接板砂浆，芯孔封堵。
（9）立板，板底部木楔固定，校板顶部打U型卡，进行下一块墙板安装。

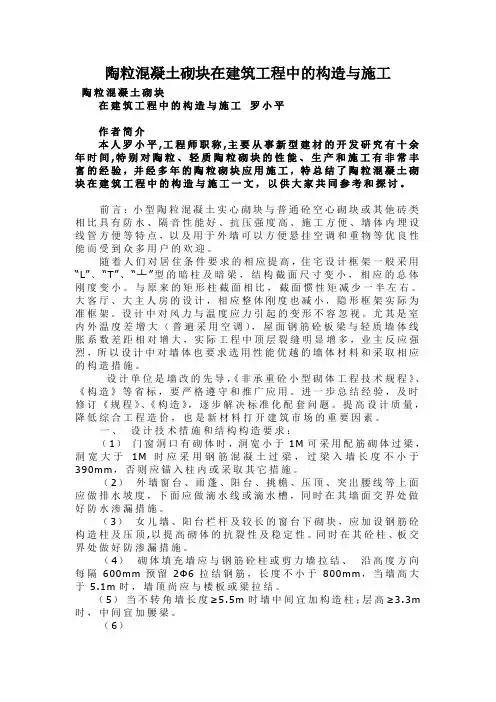

陶粒混凝土砌块在建筑工程中的构造与施工
陶粒混凝土砌块在建筑工程中的构造与施工陶粒混凝土砌块在建筑工程中的构造与施工罗小平作者简介本人罗小平,工程师职称,主要从事新型建材的开发研究有十余年时间,特别对陶粒、轻质陶粒砌块的性能、生产和施工有非常丰富的经验，并经多年的陶粒砌块应用施工，特总结了陶粒混凝土砌块在建筑工程中的构造与施工一文，以供大家共同参考和探讨。
前言：小型陶粒混凝土实心砌块与普通砼空心砌块或其他砖类相比具有防水、隔音性能好、抗压强度高、施工方便、墙体内埋设线管方便等特点，以及用于外墙可以方便悬挂空调和重物等优良性能而受到众多用户的欢迎。
随着人们对居住条件要求的相应提高，住宅设计框架一般采用“L”、“T”、“┴”型的暗柱及暗梁，结构截面尺寸变小，相应的总体刚度变小。
与原来的矩形柱截面相比，截面惯性矩减少一半左右。
大客厅、大主人房的设计，相应整体刚度也减小，隐形框架实际为准框架。
设计中对风力与温度应力引起的变形不容忽视。
尤其是室内外温度差增大（普遍采用空调），屋面钢筋砼板梁与轻质墙体线胀系数差距相对增大，实际工程中顶层裂缝明显增多，业主反应强烈，所以设计中对墙体也要求选用性能优越的墙体材料和采取相应的构造措施。
设计单位是墙改的先导，《非承重砼小型砌体工程技术规程》、《构造》等省标，要严格遵守和推广应用。
进一步总结经验，及时修订《规程》、《构造》，逐步解决标准化配套问题。
提高设计质量，降低综合工程造价，也是新材料打开建筑市场的重要因素。
一、设计技术措施和结构构造要求：（1）门窗洞口有砌体时，洞宽小于1M可采用配筋砌体过梁，洞宽大于1M时应采用钢筋混凝土过梁，过梁入墙长度不小于390mm，否则应锚入柱内或采取其它措施。
（2）外墙窗台、雨蓬、阳台、挑檐、压顶、突出腰线等上面应做排水坡度，下面应做滴水线或滴水槽，同时在其墙面交界处做好防水渗漏措施。
（3）女儿墙、阳台栏杆及较长的窗台下砌块，应加设钢筋砼构造柱及压顶,以提高砌体的抗裂性及稳定性。
轻质陶粒混凝土条板内隔墙安装施工工法
轻质陶粒混凝土条板内隔墙安装施工工法轻质陶粒混凝土条板内隔墙安装施工工法一、前言轻质陶粒混凝土条板内隔墙安装施工工法是一种应用于建筑领域的新型内隔墙施工方法。
该工法采用轻质陶粒混凝土条板作为隔墙材料，通过特定的工艺和技术措施，实现了轻质、高强度、隔音隔热、防火等功能的内隔墙施工。
二、工法特点1. 轻质：采用轻质陶粒混凝土条板作为隔墙材料，相比传统砖墙更轻便，可以减轻建筑物自重，降低地基等结构负担。
2. 高强度：陶粒混凝土条板具有良好的强度和稳定性，可以承受一定的荷载并保持结构的稳定。
3. 隔音隔热：由于陶粒的多孔性结构，轻质陶粒混凝土具有良好的隔音和隔热性能，能够有效地降低室内外噪音的传递，提高建筑物的舒适度。
4. 防火：轻质陶粒混凝土条板采用耐火材料制作，具有优异的抗火性能，能够有效地延缓火焰蔓延，增加建筑的安全性。
三、适应范围轻质陶粒混凝土条板内隔墙适用于各种住宅建筑、商业建筑、办公楼等建筑物的内隔墙施工，尤其适用于对隔音、隔热要求较高的建筑。
四、工艺原理施工工法与实际工程之间的联系是通过选材、制板、安装等环节实现的。
首先，在选材阶段要求采购符合国家标准的轻质陶粒混凝土条板，保证质量可靠；然后，在制板阶段要求采用标准的制板工艺，确保板材的规格、尺寸和质量；最后，在安装阶段要求采用专业的安装技术，保证隔墙的稳定性和完整性。
通过这样的工艺流程和技术措施，可以使轻质陶粒混凝土条板内隔墙施工工法具备良好的理论依据和实际应用。
五、施工工艺1. 准备工作：对施工现场进行清理，整理施工材料和机具设备。
2. 安装扣件：根据设计图纸要求，在墙体结构上安装扣件，作为陶粒混凝土条板的固定点。
3. 制板安装：将预制的轻质陶粒混凝土条板按照设计需求进行安装，采用水泥砂浆或特定粘接剂进行固定。
4. 补缝处理：在条板的连接处和板与墙体接缝处进行补缝处理，确保隔墙的整体性和外观效果。
5. 整体检查：对已安装的隔墙进行整体检查和验收，确保施工质量符合设计要求。

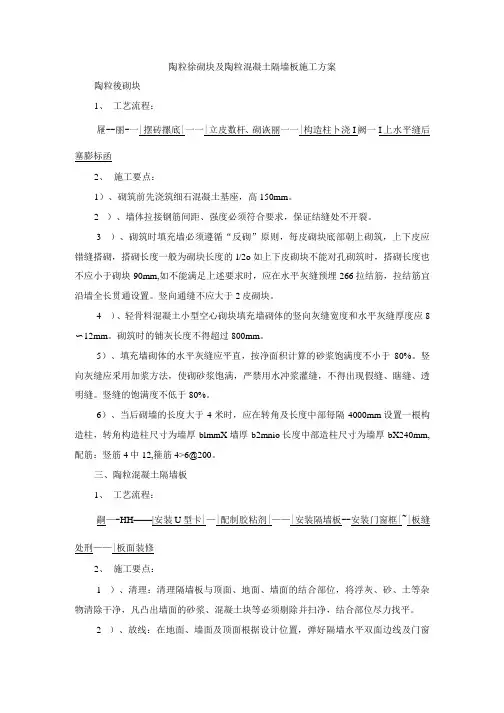

陶粒砼砌块及陶粒混凝土隔墙板施工方案
陶粒徐砌块及陶粒混凝土隔墙板施工方案陶粒後砌块1、工艺流程：屜--丽-一|摆砖摞底|一一|立皮数杆、砌诙丽一一|构造柱卜浇I阙一I上水平缝后塞膨标函2、施工要点：1）、砌筑前先浇筑细石混凝土基座，高150mm。
2）、墙体拉接钢筋间距、强度必须符合要求，保证结缝处不开裂。
3）、砌筑时填充墙必须遵循“反砌”原则，每皮砌块底部朝上砌筑，上下皮应错缝搭砌，搭砌长度一般为砌块长度的l/2o如上下皮砌块不能对孔砌筑时，搭砌长度也不应小于砌块90mm,如不能满足上述要求时，应在水平灰缝预埋266拉结筋，拉结筋宜沿墙全长贯通设置。
竖向通缝不应大于2皮砌块。
4）、轻骨料混凝土小型空心砌块填充墙砌体的竖向灰缝宽度和水平灰缝厚度应8〜12mm。
砌筑时的铺灰长度不得超过800mm。
5）、填充墙砌体的水平灰缝应平直，按净面积计算的砂浆饱满度不小于80%。
竖向灰缝应釆用加浆方法，使砌砂浆饱满，严禁用水冲浆灌缝，不得出现假缝、瞎缝、透明缝。
竖缝的饱满度不低于80%。
6）、当后砌墙的长度大于4米时，应在转角及长度中部每隔4000mm设置一根构造柱，转角构造柱尺寸为墙厚blmmX墙厚b2mnio长度中部造柱尺寸为墙厚bX240mm,配筋：竖筋4中12,箍筋4>6@200。
三、陶粒混凝土隔墙板1、工艺流程：嗣—-HH——|安装U型卡|—|配制胶粘剂|——|安装隔墙板--安装门窗框|~|板缝处刑——|板面装修2、施工要点：1）、清理：清理隔墙板与顶面、地面、墙面的结合部位，将浮灰、砂、土等杂物清除干净，凡凸出墙面的砂浆、混凝土块等必须剔除并扫净，结合部位尽力找平。
2）、放线：在地面、墙面及顶面根据设计位置，弹好隔墙水平双面边线及门窗洞口线，弹出立面垂直线，弹出顶面连接线，并按板宽分档。
3）、按厂家设计的配板图复核进场板块的尺寸、预埋件，并检查板块有无缺陷不合格产品不得使用。
4）、安装U型卡：按设计要求用U型卡子固定条板的顶端。

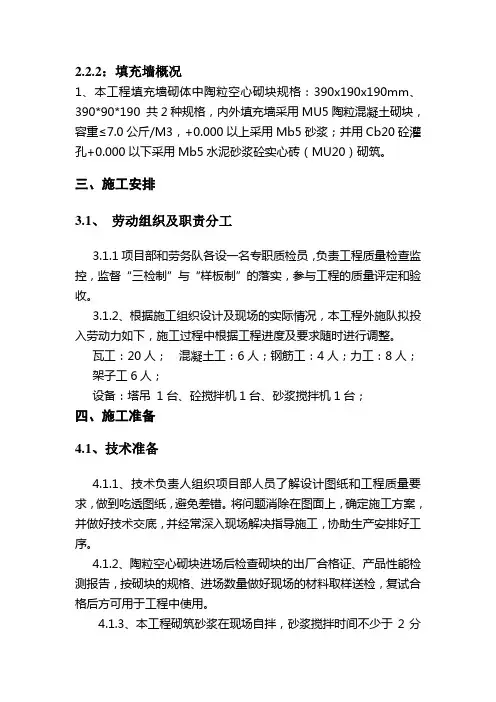

陶粒混凝土砌块施工方案.doc
2.2.2：填充墙概况1、本工程填充墙砌体中陶粒空心砌块规格：390x190x190mm、390*90*190 共2种规格，内外填充墙采用MU5陶粒混凝土砌块，容重≤7.0公斤/M3，+0.000以上采用Mb5砂浆；并用Cb20砼灌孔+0.000以下采用Mb5水泥砂浆砼实心砖（MU20）砌筑。
三、施工安排3.1、劳动组织及职责分工3.1.1项目部和劳务队各设一名专职质检员，负责工程质量检查监控，监督“三检制”与“样板制”的落实，参与工程的质量评定和验收。
3.1.2、根据施工组织设计及现场的实际情况，本工程外施队拟投入劳动力如下，施工过程中根据工程进度及要求随时进行调整。
瓦工：20人；混凝土工：6人；钢筋工：4人；力工：8人；架子工6人；设备：塔吊 1台、砼搅拌机1台、砂浆搅拌机1台；四、施工准备4.1、技术准备4.1.1、技术负责人组织项目部人员了解设计图纸和工程质量要求，做到吃透图纸，避免差错。
将问题消除在图面上，确定施工方案，并做好技术交底，并经常深入现场解决指导施工，协助生产安排好工序。
4.1.2、陶粒空心砌块进场后检查砌块的出厂合格证、产品性能检测报告，按砌块的规格、进场数量做好现场的材料取样送检，复试合格后方可用于工程中使用。
4.1.3、本工程砌筑砂浆在现场自拌，砂浆搅拌时间不少于2分钟；强度为Mb5混合砂浆，同强度等级每楼层为一验收批。
4.2、生产准备4.2.1、材料部门积极组织各种材料按计划进场，确保供应及时。
4.2.2、设一台塔吊，对材料进行垂直运输，满足施工进度的要求。
4.2.3、合理组织施工队伍进场，并进行进场教育。
4.2.4、砌筑施工材料选样前，应考察材料的环保性能，掌握相关技术参数。
工程中尽量采用经环保认证的装修材料。
杜绝伪劣产品及污染源进入现场，并应用于工程。
五、主要施工方法1)构造要求：①陶粒混凝土墙体根部须砌筑高度不低于200mm 的普通砖或多孔砖。
②填充墙与框架柱交接处，沿高度每隔500mm高设置2φ8拉结筋，钢筋由柱的每边伸出，伸入墙内的长度不应小于墙长的1/5及700mm；③在每层门窗洞顶设过梁，过梁在砌体上的支撑长度不小于250mm 过梁做法见下表④墙长大于5m时，墙顶与梁宜有拉结筋做法见下图5.2、墙柱拉结筋植筋⑴、按照墙体、柱面上画的皮数拉结筋定位线，划出拉结筋位置线，避开墙柱内主筋和梁板下层筋。
陶粒混凝土空心砌块施工
浅谈陶粒混凝土空心砌块施工摘要：陶粒混凝土空心砌块非承重的结构材料和保温围护材料具有防火、质轻、隔热、防潮、使用方便等点。
文章叙述了陶粒混凝土空心砌块的产品标记、本工程采用砌块类型及其施工质量控制，并从材料控制、砌筑过程和墙体结构构造措施等三方面探讨了陶粒混凝土空心砌块墙体施工质量控制要点。
关键词：陶粒混凝土空心砌块保温质量控制砌筑构造1前言武广铁路荔湾段海南股份经济联合社安置用房工程包括两栋十二层住宅（首层架空）和一栋两层商铺，其中住宅层高3m，商铺层高4.5m，采用框架剪力墙结构，填充墙砌体材料采用陶粒混凝土空心砌块。
2陶粒混凝土空心砌块产品标记以轻质陶粒制成的混凝土空心砌块称为陶粒混凝土空心砌块，作为非承重的结构材料和保温围护材料它具有防火、质轻、隔热、防潮等优点，而且使用方便，规格整齐，施工时不必淋水，场地清洁，可以采用传统的水泥沙浆批荡。
陶粒混凝土空心砌块（lhb）按产品名称、分类、密度等级、强度等级、质量等级和标准编号的顺利进行标记。
按其孔的排数分为：单排孔（1）、双排孔（2）、三排孔（3）和四排孔（4）等四类。
按其密度等级分为：500、600、700、800、900、1000、1200、1400八个等级。
按其强度等级分为 1.5、2.5、3.5、5.0、7.5、10.0六个等级。
按尺寸允许偏差，外观质量分为：优等品（a）、一等品（b）和合格品（c）三个等级。
3本工程选用的陶粒混凝土空心砌块本工程采用的外墙及分户墙规格尺寸为390mm×190mm×190mm及390mm×190mm×90mm两种，其产品标记为lbh1 1000 5.0 bgb/t15229；内墙规格尺寸为390mm×120mm×190mm及390mm×120mm ×90mm两种，其产品标记为lbh1 1000 3.5 b gb/t15229。
陶粒混凝土墙施工工艺流程
陶粒混凝土墙施工工艺流程1.基层处理。
清除基层的灰尘、油污和松散物。
对基层进行湿润处理，增强与混凝土的粘结力。
2.模板安装。
根据设计图纸安装模板，模板应牢固稳定，接缝严密。
模板内侧涂刷脱模剂，防止混凝土粘连。
3.配料与搅拌。
配料，陶粒、水泥、砂、水按照设计比例计量。
搅拌，使用强制式搅拌机搅拌至混凝土均匀，无明显离析现象。
4.浇筑。
将混凝土倒入模板内，分层浇筑，每层厚度不超过30cm.振捣密实，使用振捣器振捣混凝土，排出气泡，确保混凝土密实。
5.养护。
浇筑完成后的混凝土应及时进行养护，防止水分蒸发过快。
养护方法，洒水养护或覆盖塑料薄膜。
6.拆模。
混凝土达到一定强度后（一般为7-14天），即可拆除模板。
7.后期处理。
表面处理，根据需要进行抹灰或贴砖等表面处理。
防水处理，对于需要防水的部位，应进行防水处理。
Chinese Answer：陶粒混凝土墙施工工艺流程。
1.基层处理。
清除基层的灰尘、油污和松散物，并进行湿润处理。
2.模板安装。
按设计要求安装模板，确保牢固稳定、接缝严密，模板内侧刷脱模剂。
3.配料与搅拌。
按照设计比例计量陶粒、水泥、砂和水，并使用强制式搅拌机搅拌均匀，无明显离析。
4.浇筑。
分层浇筑混凝土，每层厚度不超过30cm，并使用振捣器振捣密实。
5.养护。
及时养护混凝土，可采用洒水或覆盖塑料薄膜的方式。
6.拆模。
混凝土达到一定强度（一般为7-14天）后，即可拆除模板。
7.后期处理。
根据需要进行表面处理（如抹灰、贴砖）或防水处理。
砌体工程施工方案及措施
一、工程概况本工程为某商业综合楼砌体工程，位于市区繁华地段。
工程包括地下室、地上建筑两部分，总建筑面积约5万平方米。
砌体工程主要包括地下室非承重隔墙、地上建筑200厚及以上非承重墙等。
二、施工方案1. 材料选用（1）地下室非承重隔墙：采用陶粒混凝土空心砌块，砌块容重为800kg/m³。
（2）地上建筑200厚及以上非承重墙：采用B05级加气混凝土空心砌块。
（3）砂浆：地下室采用M5水泥砂浆。
2. 施工工艺（1）砌块砌筑1）节点要点：空心砌块填充墙与钢筋混凝土墙、柱、构造柱之间，填充墙与填充墙之间，填充墙与梁、板之间应有拉结措施。
填充墙应沿墙全高每隔500mm设拉筋，并沿墙全长设置。
2）框架柱与砌块墙连接方式：严格按照《墙体-框架构造轻集料混凝土空心砌块》要求设置。
3）预留插筋：构造砌块前，填充墙中预留插筋。
（2）二次结构施工1）构造柱施工：构造柱应采用现浇混凝土，严格按照设计要求进行施工。
2）圈梁施工：圈梁应采用现浇混凝土，严格按照设计要求进行施工。
三、施工措施1. 施工准备（1）原材考察与优选：对进场材料进行严格检查，确保材料质量。
（2）现场定位测量放线：按照设计要求进行测量放线，确保施工精度。
（3）砌体排版：根据设计要求进行砌体排版，确保砌体结构合理。
（4）现场准备：清理施工现场，确保施工环境整洁。
2. 施工过程控制（1）严格按照施工方案进行施工，确保施工质量。
（2）加强施工过程中的质量控制，及时发现并解决问题。
（3）加强施工人员的安全教育，确保施工安全。
3. 质量保证措施（1）严格执行《砌体工程施工质量验收规范》GB50203-2002的要求。
（2）加强施工过程中的质量检查，确保砌体工程质量。
（3）做好施工记录，为质量验收提供依据。
4. 安全管理措施（1）加强施工现场安全管理，确保施工安全。
（2）严格执行施工现场安全操作规程，确保施工人员安全。
（3）定期进行安全检查，及时消除安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻质陶粒混凝土砌块非承重填充墙的施工2.001年第3期建筑砌块与砌块建筑总第1U期轻质陶粒混凝土砌块非承重填充墙的施工温嘉军(广州荣升实业有限公司,广东广州510310)[摘要]本文通过广州市金鼎大厦工程,着重介绍了轻质陶拉混凝土砌块作为非承重填充墙的施工使用.[关键词]轻质陶粒混凝土砌块;开裂;措施;施工[中图分类号]TU522.3[文献标识码]B[文章编号]1003-5273(2001)O3.0037-04近来年,随着广州市墙改工作的深入发展,各种新型墙体材料得到不断的应用,对新型墙材的特点,使用性能,施工技术,施工措施等亦获得更深人的了解.其中,轻质陶粒混凝土砌块是应用较为广泛的一种新型墙体材料,但墙体开裂也一度是困扰其推广应用的主要障碍,后经厂方和使用方众多施工技术人员的不断探索,总结和交流,对开裂问题寻得较满意的解决措施.金鼎大厦位于天河北路龙口西,高30层,为现浇框架一剪力墙结构,内,外墙体全部采用轻质陶粒混凝土砌块施工.外墙选用390mm×190mm ×190ram空心砌块,强度等级5.0MPa;内隔墙考虑室内暗线开槽较多等原因,分户墙选用390ram ×140mm×190mm实心砌块,户内隔墙选用390ram×90mm×190mm实心砌块,强度等级3.5MPa.1轻质陶粒混凝土砌块技术性能及规格介绍轻质陶粒是用粘土或河道淤泥与一定的外加剂搅拌,混合,经造粒和高温焙烧膨胀而成,内部是无毛细现象的蜂巢状多孔结构,外表玻化成坚硬的瓷质外壳.轻质陶粒混凝土砌块以轻质陶粒与水泥为原料,经配比,搅拌,压制成型,养护而成,具有质轻,高强,吸音,隔热,保温等优点,同时还具有很强的抗渗,防火性能.该空t2,砌块干燥表观密度≤850kg/(抗压强度5.0MPa),实心砌块干燥表观密度≤850kg/m3(抗压强度3.5MPa),墙体比红砖墙体轻约60%～70%.导热系数<0.35W/m?K(红砖为0.81W/ra?K),190ram厚空心砌块墙体热阻值>0.642m2?K/W(相当于490mm厚红砖墙体).隔音性能90mm厚墙体隔音量≥50分贝.该砌块抗渗性能好,吸水率<15%;干缩率≤0.04%.空心砌块壁厚≥45mm,可锯,可钉,可打膨胀螺丝,可任意切割线槽安装管线,可直接在墙体上悬挂重物,安装空调等,使用方便.轻质陶粒混凝土砌块规格品种齐全,空心砌块有190,140,120,90系列(指厚度,下同),实心砌块有190,140,120,90,75系列.各系列砌块分长390ram和190ram两种规格,实心砌块还有90mm长的辅助砌块.砌块高都是190mm.2砌块墙体排列设计2.1排列原则2.1.1尽量做到孔对孔,肋对肋,以提高墙体的整体性和良好的受力状态.2.1.2尽量采用主规格和大规格砌块,以少品种,少开界为佳.2.2排列中应注意事项2.2.1设计时就应注意使建筑物各部位平面尺寸, 门窗洞口尺寸及标高等尽量以100为模数,且尽量为偶数(如200mm,400mm),以适合砌块以100为模数的规格尺寸.2.2.2排列时可采取从门窗洞口向两边排列的方法,以避免门窗洞口边空心砌块开锯或使用小砌块,且洞口边线应避免与洞口下第一层砌块垂直缝同缝,最好是洞口边线置于砌块中部.2.2.3上下应错缝搭接,搭接长度一般为砌块长度的1/2.2.2.4按规范要求,砌体长度≤500mm的墙体,2001年第3期建筑砌块与砌块建筑总第111期不宜留马牙槎.2.2.5顶层(离梁,板底约300ram)采用实心砌块斜砌.2.2.6需设置圈梁时,应注意圈粱标高和设计高度,使圈粱下面净高为偶数,上面高度净高为奇数.2.2.7当构件布置位置与砌块发生矛盾时,应先满足构件布置.在砌块上搁置梁类构件或有其他集中荷载时,尽量搁在砌块长度的中部.3技术措施和构造要求3.1当砌体错缝搭接肋不对肋,孔不对孔的长度超过120ram时,在水平灰缝中增加2中4钢筋网, 网片二端离垂直缝不小于30cm,以增强砌体的整体性.3.2外墙转角处,内外墙交接处,外墙尽端等重点部位,原设计加设构造柱,因施工不便改加拉结i}__』+—UlOO§目筋(见图1),亦起到同等效果,大大方便了施工. 3.3砌体填充墙沿高度方向每隔600mm预留2’k6拉接钢筋,长度不小于800mm,与钢筋混凝土柱或剪力墙拉接(见图1).当墙长大于5.1m时,墙顶尚与楼板或粱拉接.3.4采用不同规格砌块时,应沿墙高每隔600mm 用2≠8钢筋置于灰缝中,增强连接,每边长度不小于500ram(见图2).砌体转角及内外墙相交接时,应同时砌筑,交错搭接,并按上要求加设钢筋.3.5门窗洞口上有砌体,洞宽大于lm时采用钢筋混凝土过梁,过梁人墙长度不小于3901TI1TI,或锚人旁柱内.洞宽大于1.5m时,窗下设一道钢筋混凝土窗台梁,断面与墙同宽,高150rrma(注意与砌块排列配合),内设纵筋410(四角),箍筋6@200,两端人墙长度不小于390ram.图1墙体构造措施设计中加拉结筋示意2001年第3期建筑砌块与砌块建筑总第111期3.6外墙门窗洞边200ram内的砌体,用不低于M5的砌筑砂浆或用C15细石混凝土填实空心孔(见图3).图23.7部分厨厕卫生间采用空心砌块时,最下一皮砖采用正砌,并用不低于M5的砌筑砂浆或C15细石混凝土填实.墙裙以下墙体做防水处理(做法见图4).3.8女儿墙,阳台栏杆加设钢筋混凝土构造柱及压顶,以提高砌体的抗裂性和稳定性.同时在混凝土构造柱及板交界处做好防渗漏水措施(构造大样见图5).3.9不转角墙长度≥5.5m时,中间需加构造柱;而墙体净高≥3.3m时,中间需加腰粱.4砌块施工4.1施工准备4.1.1应结合砌块砌筑的特点和要求,设计图纸和施工现场的具体条件等制定施工方案,合理安排施工计划,进行现场平面布置.4.1.2根据图纸会审记录,平面图,立面图,楼层标高和构造要求等,绘制各墙砌块排列图,并做好砌块和构件分型号,规格的统计工作.4.1.3注意砌块施工速度快,工期短的特点,做好各种规格砌块,过粱,门窗等的进场计划,配套供应,合理布局和堆放等.辅助材料,如拉结用钢筋及网片,构造柱的钢筋等办应准备好,并分类储放,以免影响施工进度.舫木碇填宴图4厨房月所墙脚防水做法4.1.4确定好机具的型号和数量,包括砂浆拌和图3机,塔吊或井字架,垂直运输用笼,水平运输用斗车,瓦工常用工具以及水平缝铺灰器,垂直缝灌浆器等.4.1.5按设计要求,施工验收规范,广东省#承重混凝土小型砌块砌体工程技术规程》等进行技术安全交底.4.2砌块的堆放和运输4.2.1砌块应有出厂检查合格证,注明:厂名,品种,规格,强度等级,生产日期等.4.2.2堆放地点应结实,垫高,排水畅通,并备有防雨用塑料彩条布.4.2.3装卸时,应按不同规格,强度等级和质量级别等分别堆放整齐,稳妥,堆垛上设标志.要轻拿轻放,严禁野蛮装卸,防止砌块内伤.4.2.4堆放点应便于施工机械装卸运输,车辆通行,且应靠近垂直运输设备.4.3工艺流程(见图6)“111~11牟笛1湘建筑砌块与砌块建筑总第1II期4.4施工要点及要求4.4.1砌筑施工前先将基础面或楼地面按标高找平,放出墙体轴线,在墙体阳角处立好皮数杆,杆上标出皮数,门窗洞口,过梁等部位标高,并拉好水平线.4.4.2砌筑时应控制砌块含水率以5%～8%为宜,一般不需淋水,只有在高温炎热,天气十分干燥时,才在砌筑前稍洒水淋湿.雨天施工时应垫高堆放,做好遮雨措施.砌块应做到先进场先用,后进场后用,使砌块放置一段时问,以便其含水率与外界相对湿度平衡后才上墙.不得使用断裂或龄期不足28d的砌块砌筑.4.4.3空心砌块底朝上反砌,水平砂浆用坐浆法铺满浆;竖缝先将凹槽端面铺满砂浆,再上墙挤压至要求尺寸.灰缝应横平竖直.图5阳台栏板和女儿墙构造大样4.4.4对地面以下的砌体采用不低于MIO的水泥砂浆(水泥:砂=1:3),其它内外墙砌体采用不低于M5的水泥石灰砂浆(水泥:石灰:砂:1:0.97:R缝4.4.6砌筑时,对砌体表面的平整度和垂直度,灰缝的均匀度及砂浆饱满度等随即检查,并校正发现的偏差.4.4.7每日砌筑高度:190mm厚墙体不宜高于24m,90mm厚墙体不宜高于1.4m,距梁板底部40约300n~n高的砌体至少须隔日砌筑,且采用辅助实心小砌块斜砌,逐块敲紧,挤实,空隙处用砂浆填满.4.4.8对设计规定的孔洞,管道沟槽,预埋件等在砌筑时预留,预埋.否则应在砂浆强度达到要求后采用机械界机开界,不得用凿凿,并加贴纤维网布,做好防裂处理.4.4.9砌块存在”吸水后难挥发”的不足,外墙砌筑完成后,因遮蔽困难,防雨难做到,应及时组织下道工序施工.5墙悻抹灰的要求5.1为防止外墙开裂,并便于批档,提高批档和外贴瓷砖的耐久性,外墙在抹灰前全墙面砌体上加设2≠4钢网,用钉钉牢.特别要注意窗洞边框处的挂网平整,牢固.5.2抹灰宜在砌体砌筑完工至少七天后方可进行.5.3抹灰前墙面不需要淋水,天气炎热干燥时可提前1--2小时适量喷水.5.4砌体外墙分层抹灰,先抹8mm厚l:1水泥砂浆,在未凝固前随即抹12ram厚混合砂浆找平,待其硬化后再贴外装饰瓷砖.5.5为防止外墙抹灰层开裂,渗漏,在配制砂浆时掺加1.3%的杜拉纤维,并充分搅拌均匀.2001年第3期建筑砌块与砌块建筑总第111期5.6内墙抹灰在砌体与梁,柱,板结合处加设纤维网,宽度不少于20mm.挂网前应清理基层,修补整平墙面.5.7埋设暗线,暗管等的孔槽间隙,先用砂浆分层填实,并沿缝长加挂纤维网布作防裂处理,再分层抹灰.5.8厨房,厕所是渗漏多发地段,除做好防水层外,抹灰第一次先抹8mm厚防水砂浆(内加8% AEA微膨胀剂),第二次再用12mm厚1:2水泥砂浆找平.待干硬后再贴装饰砖.6开裂位置和原因分析在工程进行分项验收时,发现多个楼层多处墙面发现多道的裂缝,经敲开仔细检查后,发现多为施工质量问题,并非由于材料质量引起的.6.1梁底裂缝是较为突出的问题,经检查主要是斜砖砌筑时灌浆不足,未塞满,或挂网宽度不够,砂浆强度等级不足产生水平裂缝.6.2未设钢筋混凝土窗台梁的窗,部分因窗台下2垂1O拉结钢筋强度不足,因反拱在窗台下或窗角边出现上大下小的竖裂缝或斜裂缝.6.3部分墙身裂缝敲开后发现抹灰层太薄,只有5--6mm,或是灰缝太厚,导致产生抹灰层开裂.6.4也有因工人施工操作不当,埋设暗管线时用凿开凿,震动导致砌块松动,位移,引起周围墙体裂缝.6.5部分裂缝是因施工时砌块防雨措施不足,含水过高即砌筑,在干燥过程中导致收缩开裂.6.6外墙渗漏问题较少,主要是砂浆饱满度不足引起.因砌块墙为单隅墙,灰缝内外直通,一旦灰缝开裂,则形成直通缝,为雨水内渗创造了条件. 6.7砂浆的等级设计,配制,施工不当也是引起墙体开裂的重要原因之一砌块吸水性小,砂浆和易性不易满足砌块要求,易导致开裂.砂浆强度在实际配制时存在的较大离散性,或操作中摊长灰等不当施工,都将影响砂浆粘结性能,降低了水平灰缝抗剪强度,促使裂缝出现.6.8砌块养护不足,龄期不够,砌筑后干缩明显导致墙体开裂.7工程体会7.1施工后出现的裂缝,经采取措施修补后末再出现,质量效果相当满意.这说明在施工过程中所采取的措施是有效的,同时也说明质量很大程度上取决于施工单位重视,工人素质和现场的管理,必须进一步加强对施工人员的上岗培训,操作训练, 提高施工技能.7.2要严格把好砌块的质量关,要加强对砌块强度和龄期的双控.出厂前一定要按标准要求养护好,使其充分收缩,减少墙体变形;施工现场加强抽查力度,严格控制不合格产品的使用.7.3砂浆强度等级不应超出墙体自身强度等级,否则砂浆的收缩必将引起墙体的开裂.7.4实践证明通过采取相应的措施,严格按规范要求施工,可保证墙体施工质量,控制好开裂,达到满足工程结构安全,外观使用要求.大连积极推广混凝土砌块大连庆华建业有限公司,是大庆达源新型建材有限公司,华能国际电力大连分公司,东北电业局第二工程公司三方共同出资兴建的,以生产混凝土小型空心砌块为主的新型建材企业.他们引进美国哥伦比亚公司两条15万m3生产线,生产混凝土空心砌块,装饰砌块和各种地砖等.庆华公司全体员工不负众望,按计划高质量地完成了设备安装与调试工作,并于3月20日一次试车成功,现已进入批量生产.在庆华公司投产的庆典上,国家经贸委,建设部,国家墙改办和辽宁省墙改办,大连市墙改办的领导和到会的各界代表参观了正在运转的生产线和用砌块建造的厂房,生活区,对他们的成功经验给予了充分肯定和赞赏.闻名遐尔的大连,素以美轮美奂的城市建筑着称于世.在国家墙改办公布的”限时淘汰使用实心粘土砖的160个大中城市名单中,大连市名列其中.淘汰使用实心粘土砖,用混凝土砌块替代实心粘土砖作为承重墙体材料,是大连市墙改办的工作重点.在这两条生产线投产前,他们就为砌块的推广应用做了大量工作,庆华公司也积极配合,专门从大庆发来够建一栋别墅的砌块及配套产品,无偿提供给房地产开发商使用.造型美观大方和节能50%的别墅建筑,引起了开发商极大的兴趣,所以这两条生产线的产品一问世,大连永高房地产开发公司,大连保税匿撄槐俱乐部园区,大连新型企业集团的泉水小区等马上与庆华公司签定了产品使用协议书.(李建平)41。
