混凝土无损检测
混凝土无损检测
CC －在混凝土中的传播速度；
D －换能器与钢筋轴线的最短距离； t －实测的传播时间； d －两换能器的距离。
第七章 混凝土无损检测
7.4 超声－回弹综合法 对于混凝土粗骨料为卵石：
c 1.23 1.95 f cu 0 . 0038 ( C ) ( R ) ,i i
对于混凝土粗骨料为碎石：
c 1.72 1.57 f cu 0 . 008 ( C ) ( R ) ,i i
7.5.2 混凝土内空洞探测
孔洞是混凝土中较为隐蔽的缺陷。 当孔洞位于发射探头与接收探头等距离 处，且孔洞的线度尺寸大于换能器的直 径时，缺陷垂直于超声波传播方向，则 孔洞的高度为：
第七章 混凝土无损检测
td 2 d D L ( ) 1 tc
其中：D －换能器直径； L －混凝土试件厚度； t d －孔洞处最大传播时间； t c －无缺陷处的混凝土传播时间。
(1) R-C 曲线的特点 R即混凝土强度的换算值；C即超声波在混凝土中 的传播速度。 R-C曲线可由试验方法或有关的技术规范或规程 提供。 从曲线中可看出：当混凝土强度越高， 超声仪的分辨率也就越低。通常不易测混 凝土强度高于C40的混凝土构件。
第七章 混凝土无损检测
（2）检测步骤
超声仪采用非金属超声仪。工作频率在1MHZ 一下（通常采50KHZ~100KHZ）。 测区不得少于10个，每个测区沿对角安排三个 测点。
Rm ＝20+（-6）＝14，
可用内插法求得：
3 1.5 20 50 x 1.5 32 50
3.0―――20 x ―――32 1.5――50
， 则
Rm＝32+2.4＝34.4
第七章 混凝土无损检测
混凝土无损检测方法
混凝土无损检测方法混凝土无损检测方法混凝土是建筑结构中常用的材料之一，但由于长期受到外界环境和荷载的影响，混凝土会出现裂缝、腐蚀、变形等问题，降低建筑结构的稳定性和安全性。
因此，混凝土结构的无损检测显得尤为重要。
本文将介绍混凝土无损检测的基本方法和具体步骤。
一、混凝土无损检测的基本方法混凝土无损检测是指在不破坏混凝土结构的情况下，通过各种物理和化学手段，对混凝土结构的内部缺陷、损伤和材料性能进行检测和分析的方法。
混凝土无损检测的基本方法包括以下几种：1.超声波检测法超声波检测法是一种利用超声波在材料中的传播和反射，探测材料内部缺陷和损伤的方法。
在混凝土结构中，超声波可以检测出混凝土裂缝、空洞、质量差异等缺陷。
超声波检测法具有非接触、高灵敏度、高分辨率等优点，适用于混凝土结构内部的缺陷、腐蚀、裂缝等问题的检测。
2.电磁波检测法电磁波检测法是一种利用电磁波在混凝土结构中传播的特性，检测混凝土结构内部缺陷和材料性能的方法。
电磁波检测法可以检测出混凝土结构的含水率、氯离子渗透深度、钢筋深度等信息，对于混凝土结构内部的腐蚀、裂缝、质量差异等问题也有一定的检测能力。
3.雷达探测法雷达探测法是一种利用电磁波在混凝土结构中反射和散射，探测混凝土结构内部缺陷和损伤的方法。
雷达探测法可以检测出混凝土结构的腐蚀、裂缝、空洞等问题，具有非接触、高分辨率、快速检测等优点。
4.综合检测法综合检测法是指将多种无损检测方法结合起来，综合分析混凝土结构的内部缺陷和损伤，确定混凝土结构的健康状况和维修方案。
综合检测法可以提高检测的准确性和可靠性，对于大型混凝土结构的检测有一定的优势。
二、混凝土无损检测的具体步骤混凝土无损检测的具体步骤根据不同的检测方法有所区别，但一般包括以下几个步骤：1.确定检测目标在进行混凝土无损检测之前，需要明确检测的目标和要求，确定检测的范围、深度、精度等参数，制定检测方案和检测标准。
2.准备检测仪器和设备根据不同的检测方法，需要准备相应的检测仪器和设备，包括超声波检测仪、电磁波检测仪、雷达探测仪等。
混凝土结构无损检测技术及工程应用
混凝土结构无损检测技术及工程应用一、引言混凝土结构是现代建筑中常用的一种结构形式，其具有强度高、耐久性好、施工方便等优点，因此被广泛应用于各个领域中。
但是，混凝土结构在使用过程中也会受到各种外力因素的影响，引发裂缝、变形等问题，严重时会危及人们的生命财产安全。
因此，混凝土结构无损检测技术的应用显得尤为重要。
二、混凝土结构无损检测技术1. 概述混凝土结构无损检测技术是指在不破坏混凝土结构的情况下，通过对混凝土结构进行各种物理、化学、声学、电磁等方法的检测，识别混凝土结构内部的缺陷、裂缝、损伤等问题。
2. 检测方法（1）超声波检测法：利用超声波在混凝土中传播的速度和反射特性，检测混凝土中的缺陷和裂缝。
（2）电磁法：利用电磁波在混凝土中传播的特性，检测混凝土中的缺陷和裂缝。
（3）雷达检测法：利用雷达信号在混凝土中反射的特性，检测混凝土中的缺陷和裂缝。
（4）综合检测法：结合多种检测方法进行检测，提高检测的准确性和可靠性。
3. 检测仪器（1）超声波探伤仪：用于超声波检测法。
（2）电磁波检测仪：用于电磁法。
（3）雷达检测仪：用于雷达检测法。
（4）综合检测仪：结合多种检测方法的仪器。
三、混凝土结构无损检测工程应用1. 桥梁检测桥梁是混凝土结构中应用最广泛的一种，其安全性直接关系到人们的出行安全。
因此，对桥梁进行无损检测显得尤为重要。
通过超声波、电磁波、雷达等多种方法对桥梁进行检测，能够及早发现桥梁中的缺陷和裂缝，防止桥梁发生倒塌等事故。
2. 隧道检测隧道是在混凝土结构中应用较多的一种，其内部充满着大量的管道、电缆等设备，因此隧道结构的安全性直接关系到人们的生命财产安全。
通过综合检测法对隧道进行检测，能够发现隧道中的缺陷和裂缝，识别管道、电缆等设备的位置和损伤情况，为隧道的运行和维护提供重要的参考依据。
3. 建筑物检测建筑物是混凝土结构的一种重要应用形式，其耐久性和安全性直接关系到人们的生活和工作质量。
通过超声波、电磁波等方法对建筑物进行检测，能够发现建筑物中的缺陷和裂缝，为建筑物的维修和加固提供重要的参考依据。
混凝土缺陷检测的无损检测方法
混凝土缺陷检测的无损检测方法混凝土是建筑结构中最常用的材料之一，但它也容易出现缺陷，如裂缝、空洞、气孔等。
这些缺陷会影响混凝土的强度和耐久性，因此需要及时检测和修复。
无损检测是一种非破坏性的检测方法，可以有效地检测混凝土缺陷，本文将介绍混凝土缺陷检测的无损检测方法。
一、超声波检测法超声波检测法是一种常用的混凝土缺陷检测方法。
它利用超声波在混凝土中的传播和反射来检测混凝土中的缺陷。
具体方法如下：1.准备设备：超声波检测仪、探头、计算机等。
2.选择合适的探头：根据混凝土的厚度和要检测的缺陷深度选择合适的探头。
3.设置超声波检测仪：根据混凝土的特性和要检测的缺陷类型设置超声波检测仪的参数。
4.检测混凝土：将探头放在混凝土表面，通过超声波检测仪发送超声波，然后接收反射波，并将数据传输到计算机进行处理和分析。
5.分析结果：根据计算机显示的结果判断混凝土中是否存在缺陷，并确定缺陷的位置和大小。
二、雷达检测法雷达检测法是一种利用电磁波来检测混凝土缺陷的无损检测方法。
具体方法如下：1.准备设备：雷达检测仪、天线、计算机等。
2.选择合适的天线：根据混凝土的厚度和要检测的缺陷深度选择合适的天线。
3.设置雷达检测仪：根据混凝土的特性和要检测的缺陷类型设置雷达检测仪的参数。
4.检测混凝土：将天线放在混凝土表面，通过雷达检测仪发送电磁波，然后接收反射波，并将数据传输到计算机进行处理和分析。
5.分析结果：根据计算机显示的结果判断混凝土中是否存在缺陷，并确定缺陷的位置和大小。
三、红外热像检测法红外热像检测法是一种利用红外热像仪来检测混凝土缺陷的无损检测方法。
它通过检测混凝土表面的温度差异来判断混凝土中是否存在缺陷。
具体方法如下：1.准备设备：红外热像仪、计算机等。
2.设置红外热像仪：根据混凝土的特性和要检测的缺陷类型设置红外热像仪的参数。
3.检测混凝土：将红外热像仪对准混凝土表面，记录混凝土表面的温度分布情况，并将数据传输到计算机进行处理和分析。

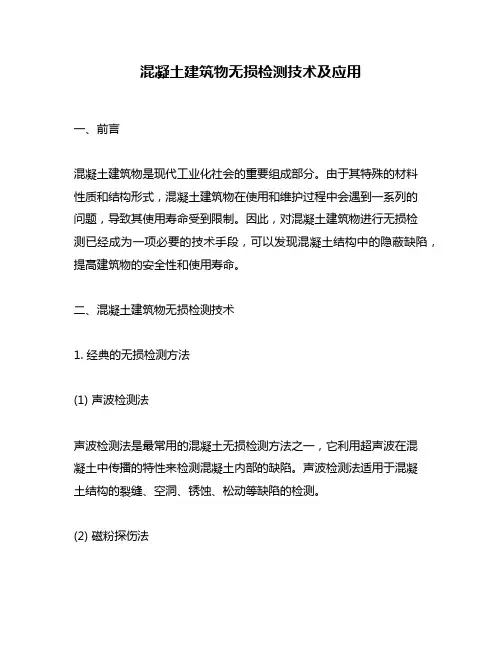

混凝土建筑物无损检测技术及应用
混凝土建筑物无损检测技术及应用一、前言混凝土建筑物是现代工业化社会的重要组成部分。
由于其特殊的材料性质和结构形式，混凝土建筑物在使用和维护过程中会遇到一系列的问题，导致其使用寿命受到限制。
因此，对混凝土建筑物进行无损检测已经成为一项必要的技术手段，可以发现混凝土结构中的隐蔽缺陷，提高建筑物的安全性和使用寿命。
二、混凝土建筑物无损检测技术1. 经典的无损检测方法(1) 声波检测法声波检测法是最常用的混凝土无损检测方法之一，它利用超声波在混凝土中传播的特性来检测混凝土内部的缺陷。
声波检测法适用于混凝土结构的裂缝、空洞、锈蚀、松动等缺陷的检测。
(2) 磁粉探伤法磁粉探伤法是一种利用铁磁性材料表面磁异常的检测方法，它可以检测钢筋断裂、钢筋锈蚀、混凝土内部裂缝等缺陷。
磁粉探伤法具有检测灵敏度高、适用范围广的特点。
(3) X射线检测法X射线检测法是一种利用X射线的穿透性质来检测混凝土结构中隐蔽缺陷的方法。
它适用于检测混凝土结构中的裂缝、空洞、锈蚀、松动等缺陷。
2. 新兴的无损检测方法(1) 激光超声波检测法激光超声波检测法是一种利用激光发射超声波来检测混凝土结构中隐蔽缺陷的新兴技术。
它具有检测精度高、检测速度快、对混凝土结构没有影响等优点。
(2) 红外热像技术红外热像技术是一种利用红外辐射来检测混凝土结构中隐蔽缺陷的新兴技术。
它可以通过热像仪拍摄混凝土表面的热图，来发现混凝土结构中的缺陷。
三、混凝土建筑物无损检测应用1. 道路桥梁道路桥梁是经常使用的重要设施，它的安全性、稳定性和使用寿命直接影响到交通运输的安全和畅通。
无损检测技术可以发现桥梁中的隐蔽缺陷，如钢筋断裂、混凝土裂缝等，提前发现问题并进行修复，可以保证桥梁的安全性和使用寿命。
2. 水利工程水利工程是保障国家水资源利用和水利工程安全的重要设施。
无损检测技术可以用于检测水利工程中的钢筋断裂、混凝土裂缝等隐蔽缺陷，提高水利工程的安全性和使用寿命。
3. 建筑物混凝土建筑物是现代城市中的重要构成部分，它对城市的发展和居民的生活起到了重要的作用。
混凝土无损检测技术标准规范
混凝土无损检测技术标准规范标题：混凝土无损检测技术标准规范介绍：混凝土是建筑领域中最为常用的材料之一，因其良好的耐久性和承载能力而受到广泛应用。
然而，随着时间的推移和外界因素的侵蚀，混凝土结构可能会出现损坏和衰败。
为了确保建筑物的结构安全和可靠性，混凝土无损检测技术标准规范被广泛采用和执行。
本文将深入探讨混凝土无损检测技术标准规范的多个方面，帮助读者更好地理解和应用这一技术。
一、混凝土无损检测技术概述混凝土无损检测技术是一种通过非破坏性手段评估混凝土结构中可能存在的质量问题和缺陷的方法。
它可以通过使用声波、电磁波、超声波、核磁共振等物理原理对混凝土进行全面的检测和分析，以获得结构的完整性、质量和性能等方面的信息。
二、混凝土无损检测技术的应用领域混凝土无损检测技术广泛应用于各种混凝土结构的评估和维护中，包括桥梁、建筑物、堤坝、港口码头等。
通过无损检测，可以及时发现混凝土结构中的质量问题和缺陷，以便采取相应的修复措施，保证结构的长期安全使用。
三、混凝土无损检测技术标准规范的重要性混凝土无损检测技术标准规范对于保障检测结果的准确性和可靠性至关重要。
标准规范规定了检测方法、设备要求、数据分析和解读等方面的要求，确保检测过程的科学性和规范性。
这些标准规范还有助于不同机构和专业人员之间的交流和合作，提高整个行业的水平和质量。
四、混凝土无损检测技术标准规范的主要内容混凝土无损检测技术标准规范包括以下方面的内容：1. 检测方法和技术要求：介绍了常用的混凝土无损检测方法和设备的选择原则；2. 检测设备和仪器要求：对各种无损检测仪器的性能、精度等方面进行了规定；3. 数据采集和分析：详细说明了数据采集的方法和步骤，以及数据分析和解读的原则；4. 报告撰写和评估：提供了有关报告撰写和评估的指导和要求。
五、对混凝土无损检测技术标准规范的观点和理解混凝土无损检测技术标准规范在建筑领域中发挥着重要的作用。
通过遵循标准规范，可以确保无损检测结果的准确性和可靠性，为建筑结构的维护和修复提供科学依据。
混凝土梁无损检测技术规程
混凝土梁无损检测技术规程一、前言混凝土梁是建筑结构中常见的构件，其负责承担水平荷载和垂直荷载。
随着时间的推移和使用环境的变化，混凝土梁可能产生裂纹、变形等损伤，从而影响其结构安全性。
因此，对混凝土梁进行无损检测并及时发现损伤，对于保证建筑结构的安全和延长使用寿命具有重要意义。
二、检测方法1.超声波检测超声波检测是一种常用的混凝土结构无损检测方法。
该方法通过超声波在材料中传播的速度和反射、透射、散射等特性，来判断混凝土结构的内部质量和损伤情况。
具体实施时，可以采用手持探头或移动探头的方式进行检测，也可以通过固定式探头自动扫描进行检测。
2.雷达检测雷达检测也是一种常用的混凝土结构无损检测方法。
该方法通过电磁波在混凝土中的传播速度和反射特性，来识别混凝土结构内部的缺陷和损伤情况。
具体实施时，可以采用手持探头或移动探头的方式进行检测，也可以通过固定式探头自动扫描进行检测。
3.红外热像检测红外热像检测是一种利用红外热像仪对混凝土结构表面进行热成像的无损检测方法。
该方法通过检测混凝土表面的温度分布情况，来识别混凝土结构内部的缺陷和损伤情况。
具体实施时，需要在混凝土表面喷涂白色涂料，并进行热成像扫描。
三、检测步骤1.检测前的准备在进行混凝土梁的无损检测之前，需要对检测区域进行清理和标记，并准备好相应的检测设备和工具。
同时，需要了解混凝土梁的设计结构、使用环境和历史使用情况，为后续的检测和分析提供依据。
2.超声波检测（1）确定检测点根据混凝土梁的结构和使用情况，确定检测点的位置和数量。
通常，检测点距离混凝土梁的顶面和底面各不少于50mm，检测间距一般不大于1m。
（2）进行检测将超声波探头放置在检测点上，使其与混凝土梁表面垂直，并进行超声波检测。
检测过程中，需要记录超声波传播的时间和幅度等参数，并观察波形图和声速图等数据，判断混凝土梁内部的质量和损伤情况。
（3）分析结果根据检测数据和波形图，对混凝土梁的内部质量和损伤情况进行分析和判定。
混凝土构件无损检测的方法和技术
混凝土构件无损检测的方法和技术一、引言混凝土是建筑工程中常用的材料之一，其性能直接影响着工程的质量和安全。
因此，对混凝土构件的质量进行监测和检测具有重要意义。
传统的检测方法往往需要破坏混凝土构件，而无损检测技术则可以在不破坏构件的情况下进行检测。
本文将介绍混凝土构件无损检测的方法和技术。
二、混凝土构件的无损检测方法1.超声波检测法超声波检测法是一种常用的混凝土构件无损检测方法。
其原理是利用超声波在混凝土中传播的特性，检测混凝土构件的缺陷。
具体操作流程如下：（1）准备设备：超声波检测仪、探头、液晶显示屏。
（2）检测前准备：清洁混凝土表面，定位检测位置，涂抹耦合剂。
（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。
（4）分析结果：根据显示屏上的数据，分析混凝土构件的缺陷情况。
2.电磁波检测法电磁波检测法是利用电磁波在混凝土中传播的特性，检测混凝土构件的缺陷的一种无损检测方法。
具体操作流程如下：（1）准备设备：电磁波检测仪、探头、液晶显示屏。
（2）检测前准备：清洁混凝土表面，定位检测位置。
（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。
（4）分析结果：根据显示屏上的数据，分析混凝土构件的缺陷情况。
3.红外线检测法红外线检测法是利用红外线在混凝土中传播的特性，检测混凝土构件的缺陷的一种无损检测方法。
具体操作流程如下：（1）准备设备：红外线检测仪、探头、液晶显示屏。
（2）检测前准备：清洁混凝土表面，定位检测位置。
（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。
（4）分析结果：根据显示屏上的数据，分析混凝土构件的缺陷情况。
4.X射线检测法X射线检测法是利用X射线在混凝土中传播的特性，检测混凝土构件的缺陷的一种无损检测方法。
具体操作流程如下：（1）准备设备：X射线检测仪、探头、液晶显示屏。
（2）检测前准备：清洁混凝土表面，定位检测位置。
（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。
