选矿工艺流程图
重晶石选矿工艺流程
湖北时产80吨重晶石选矿工艺流程时处理80吨重晶石选矿工艺流程简介：巩义市佛瑞机械厂是专业的矿用跳汰机生产厂家，自建厂以来在我国攀枝花，重庆，贵阳，金昌，鞍山，渑池，荆门等地相续建立的多个重晶石重选生产线，客户反应良好，我厂对重晶石矿的重力分选有着丰富的经验和独到的见解，根据我厂多年来在重晶石重选领域的经验为湖北客户设计时处理80吨重晶石选矿巩义流程，详细情况如下：1、重晶石选矿工艺流程图2、重晶石选矿工艺流程简介：该选矿工艺流程为重选工艺流程，采用跳汰机作为重晶石矿分选和提纯的主要设备。
以下详细介绍该工艺流程。
①破碎流程重晶石性脆易碎，因此破碎流程主要采用简单实用的鄂式破碎机，采用两段破碎流程对开采的大块重晶石进行破碎，使其达到跳汰机的有效入选粒度范围内。
一段破碎建议采用PE400*600鄂式破碎机，二段破碎建议采用PEF250*1000细鄂式破碎机。
一段破碎后产品经过皮带输送机输送至二段细鄂式破碎机进行再次破碎，以满足后续分选设备的入选粒度要求。
由于客户要求生产过程中不得有粉尘，因此建议在破碎流程中适当添加水，减少破碎机工作时产生的粉尘。
②筛分流程跳汰机分选对物料粒级要求比较严格，一般要求分级入选，以达到较好的选矿指标和较高的处理量，因此在重晶石重选流程中需要设置筛分流程，对破碎产品进行筛分处理，破碎产品被分为不同的粒级进入跳汰机进行跳汰分选。
筛分流程采用处理量大，筛分效率高，简单实用的圆振动筛，该类型振动筛故障率低，处理能力大，筛分效率高，容易操作，是重晶石矿筛分的理想设备。
由于筛分过程也会产生一定的粉尘，因此建议在该流程中也设置补水，减少粉尘的产生。
③缓冲流程跳汰机正常工作时需要均匀稳定的给矿量，因此在跳汰机之前最好设置用于缓冲的机构和设备，例如料仓和振动给料机，料仓的作用在于避免之前设备的工作量忽大忽小，适中存有一定的物料，而振动给料机的作用在于均匀稳定的给入跳汰机物料，这两个辅助设备的存在对后续跳汰机的正常高效工作有着至关重要的作用。
选矿生产线流程图
选矿设备工艺流程标签：选矿设备选矿工艺流程选矿设备厂家选矿设备价格在国家经济转型大背景下，选矿行业经济虽不景气，选矿设备价格低廉，但从金矿、铜矿选矿工艺流程，铅锌矿、萤石矿、钼矿选矿工艺，钾长石、锂矿、硅灰石、石英砂选矿工艺在选矿设备厂家荥矿机械近年来国外现场案例中不难看出，市场需求还是相对火热的。
选矿设备工艺流程即选矿设备和选矿工艺，两者在选矿生产线中缺一不可，选矿设备的选型、配置咨询l56-37l⒍l999以及选矿工艺的合理性、高效性直接影响选矿产量、回收率、选矿品位等。
不同矿石性质、伴生矿物、嵌布粒度等不同决定了其选矿工艺流程也不同，同种矿石选矿工艺设计虽也会因为矿石性质不同有所差异，但基本上小异。
下文荥矿机械工程师将会对金矿、铜矿、铅锌矿、萤石矿、钾长石等比较热门的选矿工艺流程做一下汇总，希望能够为广大新老用户打开方便之门。
1、金矿选矿设备工艺流程：金矿种类有砂金矿、脉金矿、岩金矿、铂金、氧化金、硫化金等，砂金矿选矿常采用重选或重选-浮选工艺，本文重点讲解金矿选矿工艺中最常用的浮选工艺和碳浆吸附氰化工艺。
金矿浮选工艺流程：开采金矿由矿车运来卸入料仓，保证金矿选矿生产线持续给料。
经振动给料机均匀给料，输送到鄂式破碎机粗碎，破碎工艺可根据选矿工艺采用两段闭路或三段开路，破碎后的矿料由皮带输送机送到多层振动筛进行筛分，筛上矿料重返破碎工艺，筛下矿料储存到粉矿仓，保证下段球磨机24小时磨矿作业。
磨矿工艺阶段由格子球磨机与螺旋分级机组成一段闭路，为了保证浮选粒度，荥矿机械结合三十年来选金工艺经验，磨矿浓度为80-85%，分级机溢流度为35-40%，磨矿细度为60-65%-200目。
根据选矿工艺，如需布置二段磨矿，可配置球磨机与旋流器组成闭路磨矿，旋流器溢流浓度为35-37%，磨矿细度为90%-200目。
浮选流程为提高选矿品位，可布置两段浮选。
一段浮选采用一次粗选，两次精选，一次扫选，浮选机组配置要大于17槽，避免短路问题；二段浮选采用一次粗选，三次精选，二次扫选，浮选机组配置仍要大于17槽。
稀土生产工艺流程图矿的开采技术
稀土生产工艺流程图白云鄂博矿矿石粉碎弱磁、强磁选矿铁精矿强磁中矿、尾矿稀土精矿稀土选矿碱法生产线酸法生产线火法生产线核磁共振自行车磁悬浮磁选机稀土矿的开采技术和稀土矿开采方法介绍稀土矿在地壳中主要以矿物形式存在，其赋存状态主要有三种：作为矿物的基本组成元素，稀土以离子化合物形式赋存于矿物晶格中，构成矿物的必不可少的成分。
这类矿物通常称为稀土矿物，如独居石、氟碳铈矿等。
作为矿物的杂质元素，以类质同象置换的形式，分散于造岩矿物和稀有金属矿物中，这类矿物可称为含有稀土元素的矿物，如磷灰石、萤石等。
呈离子状态被吸附于某些矿物的表面或颗粒间。
这类矿物主要是各种粘土矿物、云母类矿物。
这类状态的稀土元素很容易提取。
常用的稀土矿开采技术离子型稀土的技术是我国完全拥有的自主知识产权。
赣州有色冶金研究所是我国离子吸附型稀土矿的发现、命名和二代稀土提取工艺科技成果的主要享有单位。
时任赣州有色冶金研究所分管科研副所长、后任所长的丁嘉榆同志，作为离子型稀土矿第二代提取工艺的发明及应用的主要参与者、领导者，对这一事件的历史发展进程有着刻骨铭心的记忆。
应记者之约，丁嘉榆同志对这一历史事件进行了全面地、系统地回顾和总结。
时至1970年，在过去长达175年的稀土矿产资源开发利用史中，人们发现自然界中含稀土元素及其化合物的矿物多达200 种。
但真正实际有工业利用价值的稀土矿物原料却为数不多，数量约十种左右。
主要有独居石、铈硅石、氟碳铈矿、硅铍钇矿、磷钇矿、褐帘石、铌钇矿、黑稀金矿。
但这些矿物中却大部份含有一定数量的铀或钍，而且稀土矿物均以固态、矿物相矿物性态存在，它们往往是与放射性元素共生或伴生。
稀土矿开采方法介绍1、辐射选矿法主要利用矿石中稀土矿物与脉石矿物中钍含量的不同，采用γ-射线选矿机，使稀土矿物与脉石矿物分开。
辐射选矿法多用于稀土矿石的预选。
目前，这种方法在工业上未广泛适用。
2、重力选矿法利用稀土矿物与脉石矿物密度的不同进行分选。
选矿工艺
选矿工艺及基础知识一、选矿车间工艺（一）选矿车间概况选矿车间现有200吨/日和600吨/日两个选厂。
200吨/日选厂日处理量300吨，600吨/日选厂日处理量900吨，合计日处理量1200吨。
选矿车间的主要岗位有入料、破碎、磨矿分级、浮选和压滤，主要设备由颚式破碎机、旋盘破碎机、球磨机、分级机、浮选机和压滤机。
（二）以600吨/日选厂为例介绍选矿车间工艺流程图（见图1）（三）各岗位主要任务1、入料岗位：将来自各矿区的原矿石中的大矿（不合格物料）击碎，使其通过格筛，成为达到破碎机入料口要求的合格物料。
2、破碎筛分岗位：将物料进一步粉碎，使其成为达到磨矿要求的合格物料。
3、磨矿分级岗位：对来自破碎的合格物料进一步加工，达到浮选有效浮游的粒度要求。
4、浮选岗位：通过一定的药剂作用，实现目的矿物的有效浮游。
5、脱水岗位：对浮选的泡末产品进行脱水，使其含水量由原来的80%左右减少至15%左右。
二、选矿基础知识（一）概念1、选矿厂的规模一般指选矿厂每年处理的原矿数量，选金厂一般用吨/日表示。
2、什么是精矿、中矿、尾矿精矿指选矿厂的最终产品；中矿指选矿过程的中间产品；尾矿指选矿厂被弃用的部分。
3、什么是粗选、精选、扫选粗选是指对药剂处理的矿浆进行选别的作业；精选是指对粗选泡末产品进行再选的作业；扫选是指对粗选底流进行再选的作业。
4、什么叫产率、精矿产率的计算方法：在选矿过程中，得到的某一产品的重量与原矿重量的百分比，称该产品的产率。
精矿产率的计算方法：α-θγ精= *100%β-θα原矿品位β精矿品位θ尾矿品位5、什么叫选矿回收率、理论回收率的计算方法选矿回收率是指精矿中金属的数量或有用组分的数量与原矿中金属的数量或有用组分数量的百分比。
理论回收率的计算方法：β（α-θ）ε理= *100%α（β-θ）α原矿品位β精矿品位θ尾矿品位6、什么叫细度、磨矿细度的计算方法细度是指物料中小于某个粒度的所有粒子的百分含量。

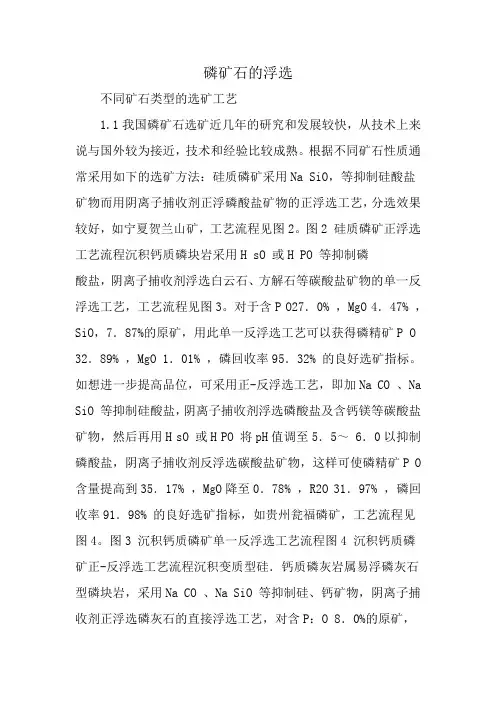

磷矿石的浮选
磷矿石的浮选不同矿石类型的选矿工艺1.1我国磷矿石选矿近几年的研究和发展较快，从技术上来说与国外较为接近，技术和经验比较成熟。
根据不同矿石性质通常采用如下的选矿方法：硅质磷矿采用Na SiO，等抑制硅酸盐矿物而用阴离子捕收剂正浮磷酸盐矿物的正浮选工艺，分选效果较好，如宁夏贺兰山矿，工艺流程见图2。
图2 硅质磷矿正浮选工艺流程沉积钙质磷块岩采用H sO 或H PO 等抑制磷酸盐，阴离子捕收剂浮选白云石、方解石等碳酸盐矿物的单一反浮选工艺，工艺流程见图3。
对于含P O27．0% ，MgO 4．47% ，SiO，7．87%的原矿，用此单一反浮选工艺可以获得磷精矿P O 32．89% ，MgO 1．01% ，磷回收率95．32% 的良好选矿指标。
如想进一步提高品位，可采用正-反浮选工艺，即加Na CO 、Na SiO 等抑制硅酸盐，阴离子捕收剂浮选磷酸盐及含钙镁等碳酸盐矿物，然后再用H sO 或H PO 将pH值调至5．5～ 6．0以抑制磷酸盐，阴离子捕收剂反浮选碳酸盐矿物，这样可使磷精矿P O 含量提高到35．17% ，MgO降至0．78% ，R2O 31．97% ，磷回收率91．98% 的良好选矿指标，如贵州瓮福磷矿，工艺流程见图4。
图3 沉积钙质磷矿单一反浮选工艺流程图4 沉积钙质磷矿正-反浮选工艺流程沉积变质型硅．钙质磷灰岩属易浮磷灰石型磷块岩，采用Na CO 、Na SiO 等抑制硅、钙矿物，阴离子捕收剂正浮选磷灰石的直接浮选工艺，对含P：O 8．0%的原矿，经此工艺可以获得磷精矿P O 品位大于35% ，磷回收率83% 的良好指标，如湖北大悟县黄麦岭选矿厂。
沉积硅．钙质磷块岩类磷矿石即胶磷矿是磷矿石中最难选的一种。
它储量很大，占全国磷矿总储量的85%以上。
胶磷矿是一种结晶微细的与硅酸盐、碳酸盐胶结在一起的细晶磷灰石，晶格中的ca“可被Mg、Mn、Sr、Na、K、Sn等元素的离子所置换，磷酸根离子也可被其它阴离子基团所替代，造成表面性质发生变化。
铅锌矿工艺流程
铅锌矿选矿技术与加工技术简介(流程图)
铅锌矿简介:
铅锌是人类从铅锌矿石中提炼出来的较早的金属之一。
铅锌广泛应用于机械工业、电气工业、军事工业、冶金工业、化学工业、轻工业和医药业等领域。
此外，铅金属在核工业、石油工业等部门也有较多的用途。
铅锌矿冶炬方法:炬铅的主要矿物原料是硫化铅，其冶炬方法有两种：火种和湿种。
目前以火种为主，湿法仍处于试验研究阶段。
火法炼铅采用烧结焙烧 - 鼓风炉熔炼和反应熔炼、沉淀熔炼等方法。
铅的精炼主要采用火法精炼，其次是电解精炼。
铅锌矿选矿技术与加工技术：
对于难分选的硫化铅锌混合精矿，一般的处理方法是采用同时产出铅和锌的密闭鼓风炉熔炼法。
不过对于极难分选的氧化铅锌混合矿，我国的处理方法有其独特之处，即用氧化铅锌混合矿原矿或其富集产物，经烧结或制团后在鼓风炉熔化，以便获得粗铅和含铅锌熔融炉渣，炉渣进一步在烟化炉烟化，得到氧化锌产物，并用湿法炼锌得到电解锌。
此外，还可用回转窑直接烟化获得氧化锌产物。
在我国，铅、锌精矿产品中含有丰富的伴生组分，在冶炼过程已综合回收，经济效益可观。
冶炼铅时综合回收的有铜、硫、锌、金、银、铂族金属、铋、铊、镉、硒、碲等产品。
冶炼锌时综合回收的有硫、铅、铜、金、银、铟、镓、锗、镉、钴、铊、汞等产品
铅锌矿选矿工艺流程图。
浮选选矿工艺流程
浮选选矿工艺流程矿粒因自身表面的疏水特性或经浮选药剂作用后获得的疏水特性，可在液-气或水-油界面发生聚集。
目前应用最广泛的是泡沫浮选法。
矿石经破碎与磨碎使各种矿物解离成单体颗粒，并使颗粒大小符合浮选工艺要求。
向磨矿后的矿浆加入各种浮选药剂并搅拌调和，使与矿物颗粒作用，以扩大不同矿物颗粒间的可浮性差别。
调好的矿浆送入浮选槽，搅拌充气。
矿浆中的矿粒与气泡接触、碰撞，可浮性好的矿粒选择性地粘附于气泡并被携带上升成为气-液-固三相组成的矿化泡沫层，经机械刮取或从矿浆面溢出，再脱水、干燥成精矿产品。
不能浮起的脉石等矿物颗粒，随矿浆从浮选槽底部作为尾矿产品排出。
将无用矿物颗粒浮出，有用矿物颗粒留在矿浆中，称为反浮选，如从铁矿石中浮出石英等。
泡沫浮选适于选别0.5mm至5μm的矿粒，具体的粒限视矿种而定。
入选的粒度小于5μm 时需采用特殊的浮选方法。
如絮凝-浮选是用絮凝剂使细粒的有用矿物絮凝成较大颗粒，脱出脉石细泥后再浮去粗粒脉石。
载体浮选是用粒度适于浮选的矿粒作载体，使微细矿粒粘附于载体表面并随之上浮分选。
还有用油类使细矿粒团聚进行浮选的油团聚浮选和乳化浮选，以及利用高温化学反应使矿石中金属矿物转化为金属后再浮选的离析浮选等。
用泡沫浮选回收水溶液中的金属离子时，先用化学方法将其沉淀或用离子交换树脂吸附，然后再浮选沉淀物或树脂颗粒。
浮选生产线基本流程介绍：浮选选矿是应用最重要的工艺之一，使用更是十分广泛。
据统计，有90%以上的有色金属矿物都是浮选工艺处理。
除此之外，还用于黑色金属、贵金属以及非金属矿物的选矿，甚至近年来对水质的净化领域等。
从以上按标准工艺设计的浮选流程图中可以很清晰地看到一般矿物的选矿处理过程，浮选机是进行浮选的重要装置，矿浆经过充分的充气搅拌后，有用矿物富集，完成浮选作业。
流程中重要的步骤是浮选药剂的选择和操作，这样才能达到好的选矿目的。
与其它选矿方法相比，浮选选矿经济合理，效果甚好。
注：此工艺按标准流程工艺设计，可按客户年产量及要求的不同优化设计。
重晶石选矿工艺
一、选矿工艺1、重晶石的选矿工艺：（1）手选：原矿开采出来后，用简单的人工手选是许多乡村民采小矿常用的选矿方法。
一些矿山，由于地质品位高，质量稳定，经过手选可以满足外贸出口要求。
如广西象州潘村矿，用手选法选富块矿，粒度要求30～150mm，BaSO4＞95%，一般可以大于92%。
手选法简单易行，无需什么设备，但生产率低，资源浪费大。
（2）重选：原矿经洗矿筛分、破碎、分级脱泥，经跳汰选矿流程，可获得质量较好的精矿，产品品位可达88%以上。
（3）磁选：常用来选出一些含铁矿物如菱铁矿，用于要求含铁很低的钡基药品的重晶石原料。
（4）浮选：我国重晶石矿贫矿多、富矿少，已探明储量的矿床有80%以上是和其他矿种伴生。
对于嵌布粒度很细的矿石及重选尾矿的分选必须采用浮选。
浮选有正浮选和反浮选两种，反浮选通常是除去碱金属硫化物。
重晶石作为一种常见的盐类矿物，其浮选过程按吸附形式分为两种，一种是用脂肪酸烷基硫酸盐、烷基磺酸盐等阴离子捕收剂，按化学吸附的形式在重晶石矿物表面吸附而与其他分离；另一种是用阳离子胺类捕收剂，按物理吸附的形式来浮选重晶石。
胺类捕收剂捕收效率低，对矿泥影响极敏感，因此用阴离子捕收剂较为理想。
通常在球磨机中添加NaOH调整pH值为8～10，水玻璃作为调整剂加入矿浆中，在固体浓度40%～50%的条件下用油酸类捕收剂进行浮选。
2、衡南重晶石的选矿推荐工艺：由于没有试验室试验，只能通过已往的勘查资料来初步确定重晶石的选矿工艺。
从资料反映：嵌布粒度较较粗，破碎一般用颚式破碎机或冲击式破碎机，细碎一般用对辊式破碎机。
选别可用重介质转筒分选机，圆锥分级机、跳汰分选机或摇床等。
（1）重晶石嵌布粒度大于2mm，通常可用重介质分选、跳汰分选。
重介质分选的最大粒度为50mm，湿式、干式跳汰选的最大粒度约为20mm。
（2）嵌布粒度小于2mm，可用摇床或螺旋分级机进行分选。
精选前须用水力旋流器除去泥料以提高选别效果。
工艺流程图如图1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选矿工艺流程图
选矿生产线由颚式破碎机、球磨机、分级机、磁选机、浮选机、浓缩机和烘干机等主要设备组成，配合给矿机、提升机、传送机可组成完整的选矿生产线。
该生产线具有高效、低能、处理量高、经济合理等优点。
选矿生产线生产流程如下：开采的矿石先由颚式破碎机进行初步破碎，在破碎至合理细度后经由提升机、给矿机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。
经过球磨机研磨的矿石细料进入下一道工序：分级。
螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理，对矿石混合物进行洗净、分级。
经过洗净和分级的矿物混合料在经过磁选机时，由于各种矿物的比磁化系数不同，经由磁力和机械力将混合料中的磁性物质分离开来。
经过磁选机初步分离后的矿物颗粒在被送入浮选机，根据不同的矿物特性加入不同的药物，使得所要的矿物质与其他物质分离开。
在所要的矿物质被分离出来后，因其含有大量水分，须经浓缩机的初步浓缩，再经烘干机烘干，即可得到干燥的矿物质。
磁铁矿选矿工艺流程：
赤、褐铁矿反浮选工艺流程：
赤、褐铁矿重选工艺流程：
赤、褐铁矿磁选工艺流程：
赤、褐铁矿综合选矿工艺流程：
铅锌矿、金、银、铜、钼、萤石等矿浮选工艺流程：。
