公司简介及FXV闭式冷却塔简介
冷却塔介绍
方形逆流式冷却塔F N系列方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。
该产品应用了四院获得的"节能型玻璃钢冷却塔”专利，特别是冷却塔风机配有变扭矩离极双速电机，当气温较低时（例如晚上），电机开低速，冷却塔噪声可低3-5d B(A)。
此外用双速电机节能显著，经测算，多台冷却塔配单速电机时，虽然在空气湿球湿度低时可停部分电机节电，但仍比用双速电机多耗电40%（以年计）。
本产品还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”，经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。
电机、风机均配套供应，需本厂派员工到现场安装或技术指导。
产品型号说明:方形逆流式冷却塔有三大系列、九种型号、九十个产品.结构特点（1）填料：采用四院专利产品--斜梯形波填料片，横向增加了凸筋，水的再分配能力大，阻力小，热力性能好，耐高温70℃，耐低温-50℃，阻燃性好。
（2）电机：清华大学电机系设计，由营孟津电机厂制造的四院专利产品一变扭矩变极低噪声节能电机，密封防水性能好，耐高温、效率高、噪声小。
（3）减速装置：功率≤11/5.5K W的减速装置，采用涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。
功率≥15/7.5K W的减速装置，采用齿轮减速方式，电机安装在风筒外部。
（4）风机：清华大学工程力学系根据本系列产品参数设计的低噪声、高效率、机翼形玻璃钢叶片，噪声小，效率高，叶片角度可调。
（5）收水及布水装置：采用反射型低压喷嘴，对于小塔采用单旋流喷嘴，布水均匀、水压小。
所设收水装置，可使飘水损失下降到0.01%。
（6）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，以达到最大的降噪效果。
（7）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，降低了风机及电机的噪声。
对于小塔设蘑菇型吸声栅。
《闭式冷却塔》课件
03
检测冷却水进出口温度，确保达到设计要求。
调试流程
01
步骤四：控制系统调试
02
按照控制要求，设定温度、湿度等参数。
03 检查控制回路是否正常，确保设备按设定要求运 行。
调试流程
步骤五：整体调试 对整个系统进行综合调试，确保各部分运行正常。
对发现的问题进行整改，优化系统性能。
验收标准
标准一：外观检查 塔体外观无明显损伤，颜色均匀。 各部件连接牢固，无明显松动现象。
《闭式冷却塔》PPT课件
• 闭式冷却塔简介 • 闭式冷却塔的组成与结构 • 闭式冷却塔的性能与参数 • 闭式冷却塔的选型与设计 • 闭式冷却塔的安装与调试 • 闭式冷却塔的运行与维护
01
闭式冷却塔简介
定义与特点
定义
闭式冷却塔是一种利用水与空气的热质交换来降低水温的设备。
高效能
能够快速降低水温，满足各种冷却需求。
3
确保电气线路连接正确，安全可靠。
调试流程
01
步骤一：单机试车
02
启动电机，检查电机运行是否正常。
03
检查泵、风机等转动部件是否灵活，无卡滞现象。
调试流程
步骤二：水系统调试 开启进出水阀门，检查水流是否顺畅。 调整水泵出口阀门，使水压达到设计要求。
调试流程
01
步骤三：冷却效果调试
02
根据实际需要，调整风机转速和喷淋水量。
噪音与振动
噪音来源
01
闭式冷却塔运行过程中会产生一定的噪音，主要来源于风机和
水泵的运转。
减振降噪
02
为了减小噪音对周围环境的影响，可以采取多种减振降噪措施
，如增加消音器、优化设备布局等。
闭式冷却塔.
• 闭式冷却塔适用于对循环水质要求较高的 各种冷却系统，在电力、化工、钢铁、食 品和许多工业部门有应用前景。另一方面， 与空冷式热交换器相比，蒸发式冷却塔利 用管下侧水的蒸发潜热，使空气侧传热传 质显著增强，也具有明显的优点。
• .闭式冷却塔的冷却原理是，简单来说是两个 循环：一个内循环、一个外循环。没有填料， 主核心部分为紫铜管表冷器。 • ①内循环：与对象设备对接，构成一个封闭 式的循环系统（循环介质为软水）。为对象 设备进行冷却，将对象设备中的热量带出到 冷却机组。
原因五：风机的风量不均。 解决办法：改善通风环境，使风量均匀。 原因六：闭式冷却塔的循环水量过多。 调节水量，使设备的流量达到设计标准。 原因七：散热管阻塞。 解决办法：清除散热管内的尘垢及藻类，保 持散热管的清洁。
谢谢大家！
三、如何做保养
闭式玻璃钢冷却塔能否正常运作是直接 关系到冷却塔效能的基本保证，冷却塔用 的时间久了，暴露在外边的各个部位容易 结垢，特别是内部和布水管装置的定期清 洗尤为重要，不能忽视，免得因小失大妨 碍了冷却塔的正常运作。解决办法对于闭 式冷却塔使用的注意事项，一直是着重强 调的，好的保养可以使设备的效果更好， 产品使用寿命更长。
• 1、 闭式冷却塔与传统开式却塔相比实现 了冷却水（纯净水）的全封闭内路循环，极 大避免了水浪费与水质污染，达到节水/节 电的费用。基本消除了腐蚀与结垢现象对用 户设备造成的威胁，尤其适合于对工业用水 水质和用水量有严格要求的企业和地区使用； • 2、 闭式冷却塔塔体携带自供水系统， 其 安装与易址再安装由于不再依赖于外部水池， 然而非常便利，只包括冷却管路的简单拆卸、 安装与电路连接。
闭式冷却塔
一、简介
闭式冷却塔，也叫蒸发式空冷器或密闭式冷却 塔，即将管式换热器置于塔内，通过流通的空气、 喷淋水与循环水的热交换保证降温效果。由于是 闭式循环，其能够保证水质不受污染，很好的保 护了主设备的高效运行，提高了使用寿命。外界 气温较低时，可以停掉喷淋水系统，起到节水效 果。随着国家节能减排政策的实施和水资源的日 益匮乏，近几年密闭式冷却塔在钢铁冶金、电力 电子、机械加工、空调系统等行业得到了广泛的 应用。
闭式冷却塔功率
闭式冷却塔功率【实用版】目录1.闭式冷却塔的定义与功能2.闭式冷却塔与开放式冷却塔的区别3.闭式冷却塔的优点4.闭式冷却塔的构成部分5.闭式冷却塔在工业生产中的应用正文闭式冷却塔，是一种在工业生产中常用的循环水冷却系统。
相较于传统的开放式冷却塔，闭式冷却塔的最大特点是在循环过程中将水与周围环境隔绝，以此降低水的蒸发和氧化。
闭式冷却塔与开放式冷却塔的最大区别在于其工作原理。
开放式冷却塔通过将热水以喷雾方式喷淋到填料上，通过水与空气的接触，达到换热，再由风机带动塔内气流的流动，将与水换热后的热气流带出，从而达到冷却。
而闭式冷却塔则是利用水泵或其他压力装置产生的压力，使从冷凝器、吸收器或工艺设备等出来的温度较高的水，即冷却水，被输送到冷却塔的冷却盘管中，通过在冷却塔中的运动以及与风流体接触而进行热量的交换。
闭式冷却塔具有许多优点，比如节约用水、降低能耗、占地面积小、易于迁移等。
由于其全封闭式循环冷却，不存在杂物进入冷却管路系统的问题，也不会在高温时生成水垢，引起冷却管路系统结垢。
同时，闭式冷却塔采用风冷蒸发吸热双重冷却方式，冷却效率高。
此外，闭式冷却塔可直接冷却水、油类、醇类、淬火液、盐水及化学液等介质，介质无损耗，成分稳定。
闭式冷却塔主要由主体设备、冷却管网、水处理及循环水泵等组成。
主体设备包括冷却塔本体、冷却盘管、喷淋装置、风机等。
冷却管网则负责将冷却水从冷却塔的底部输送到顶部，喷淋装置用于将冷却水均匀喷淋到冷却盘管上，风机则负责带动塔内气流的流动。
闭式冷却塔在工业生产中应用广泛，尤其在需要节约用水、降低能耗、减少占地面积以及保证冷却介质成分稳定的场合。
闭式冷却塔冬季防冻闭式冷却塔技术参数

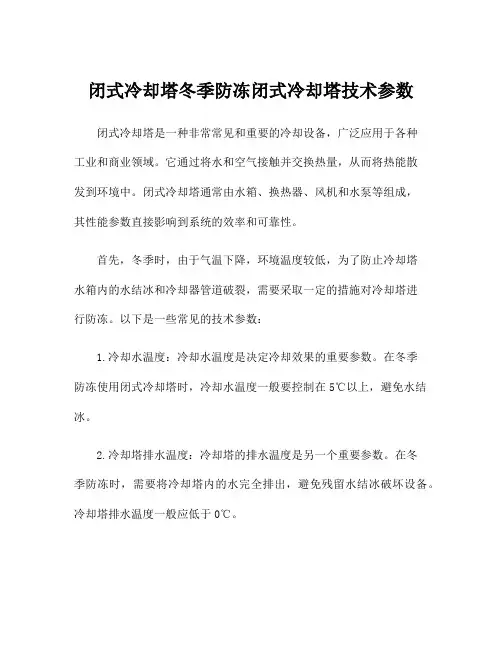

闭式冷却塔冬季防冻闭式冷却塔技术参数闭式冷却塔是一种非常常见和重要的冷却设备，广泛应用于各种工业和商业领域。
它通过将水和空气接触并交换热量，从而将热能散发到环境中。
闭式冷却塔通常由水箱、换热器、风机和水泵等组成，其性能参数直接影响到系统的效率和可靠性。
首先，冬季时，由于气温下降，环境温度较低，为了防止冷却塔水箱内的水结冰和冷却器管道破裂，需要采取一定的措施对冷却塔进行防冻。
以下是一些常见的技术参数：1.冷却水温度：冷却水温度是决定冷却效果的重要参数。
在冬季防冻使用闭式冷却塔时，冷却水温度一般要控制在5℃以上，避免水结冰。
2.冷却塔排水温度：冷却塔的排水温度是另一个重要参数。
在冬季防冻时，需要将冷却塔内的水完全排出，避免残留水结冰破坏设备。
冷却塔排水温度一般应低于0℃。
3.冷却水泵流量：冷却水泵的流量直接影响到整个冷却系统的运行效果。
冷却水泵的流量要根据实际情况确定，以确保冷却塔及相关设备的正常工作。
4.冷却能力：冷却塔的冷却能力是指它每小时能够排除的热量。
冬季防冻时，冷却塔的冷却能力要足够强大，以保证冷却系统的正常运行。
5.风机功率：风机是冷却塔的核心组成部分，通过它将冷却塔内的热空气排出。
风机的功率要根据冷却塔的尺寸和设计要求确定。
6.水箱设计压力：水箱的设计压力是指水箱能够承受的最大压力。
在冬季防冻时，由于水温下降，水的体积会增大，如果水箱的设计压力不足，容易出现破裂现象。
7.风阻：风阻是指冷却塔内部风道的阻力。
合理控制风阻对于保证冷却塔的正常工作非常重要。
8.能耗：能耗是指冷却塔在运行过程中消耗的能量。
为了保证冷却系统的能效比，降低能耗是一个重要的技术指标。
在实际应用过程中，上述参数需要根据具体情况和要求进行设计和计算。
冬季防冻是闭式冷却塔运行过程中需要特别关注的问题，通过合理控制参数和采取一系列措施，可以有效避免冷却塔在寒冷季节遭受冰冻损坏，并保证系统的正常运行。
BAC资料
3.高效换热盘管在加工完后，，使用寿命长达20年之久。
4.美国BAC公司专利设计的PVC热交换层，PVC挡水板抗腐蚀能力强，不易老化，使用寿命长达15—20年
5.风扇电机采用全封闭式电机，防潮效果好；水泵及其电机是由美国PAC0公司专业设计制造的，流量大、扬程低、噪音低、节电，性能优异，驱动系统三年质量保证
3.FXV蒸发冷却器可以采用背靠背的布置方式可以为客户冷却器内部设有内外通用的可悬挂爬梯，便于对设备内外部进行保养和维护
1.内部没有检修通道，也没有检修通道，给业主使用带来巨大麻烦
较低的运行成本
我公司设备整体装机功率较国产设备很低
足量
产品
BAC在中国组装的FXV系列产品同美国进口产品完全一致，获得CTI认证，因此完全可以达到设计要求，保证制冷系统的正常运行
1)FXV系列产品工作系统原理说明（如图所示）
FXV蒸发空冷器断面运行原理图
蛇形整体钢盘管图
F
1)优越的热交换性能
FXV拥有1995年独特的专利技术，利用优质换热盘管与热交换层进行优化组合，并辅以上侧进风，不但实现了风水同向的最佳直接蒸发换热方式，而且有效的降低了循环水的温度，换热效率显著提高。因为风水同向后，能够使循环水最大限度的与冷却盘管接触，不易形成干点和结垢。
在进行系统设计时，我公司产品为单侧进风，而其它厂家产品为四面进风，所以多台排列时FXV型闭式冷却塔占地面积少。
综上所述，就其性能而言，由于FXV拥有PVC热交换层的独特设计，使冷却水温度可降至更低(3-5℃)，在湿度较大、气温较高地区其热交换效果就明显优于其它产品；由于每台FXV型闭式冷却塔比老式闭式冷却设备每年节省大量的电，每年可节省大量的运行费用。因此，我公司FXV系列闭式冷却塔目前是设计最新，技术最先进、质量最优异的冷却器。
北京冷却塔闭式
北京冷却塔闭式1.引言1.1 概述冷却塔是一种用于降低机械设备、工业过程等的温度的装置。
它通过将热量从水或其他流体中传递到大气中，从而实现冷却效果。
在夏季或高温环境中，机械设备和工业过程会产生大量的热量，如果不进行有效的降温处理，可能会导致设备过热而发生故障。
因此，冷却塔成为了很多行业中必不可少的设备。
闭式冷却塔是一种常见的冷却塔类型。
与开式冷却塔不同的是，闭式冷却塔在冷却过程中不与外界环境直接接触，而是通过交换热量的方式进行冷却。
它采用一个封闭的系统，水通过循环管路流动，与被冷却的量热负载发生热交换，然后通过冷却剂将热量散发出去。
相比于开式冷却塔，闭式冷却塔的水资源利用率更高，水的损耗较少，且对环境的污染也较小。
闭式冷却塔具有许多优点。
首先，它可以在封闭的系统内保持水的清洁，减少了污染物的进入和水的蒸发。
其次，闭式冷却塔的运行效率高，能够有效地降低设备的温度。
此外，闭式冷却塔可以根据实际需求进行容量的调整，以满足不同的冷却要求。
最后，闭式冷却塔在冷却过程中所产生的噪音和蒸气排放相对较低，降低了对生产和生活环境的影响。
展望闭式冷却塔的发展前景，随着工业技术的不断发展和环保意识的提高，闭式冷却塔的需求将逐渐增加。
尤其是在一些对水资源利用和环境保护要求更高的行业，闭式冷却塔将成为首选的冷却设备。
同时，随着新材料和新技术的应用，闭式冷却塔的性能将不断提升，能够更好地满足各种工业冷却需求。
未来闭式冷却塔可能会更加智能化和节能化，为工业生产提供更加可靠和高效的冷却解决方案。
1.2文章结构文章结构的安排对于一个长文来说至关重要，它能够帮助读者更好地理解和掌握文章的主题。
本文的结构分为引言、正文和结论三个部分。
引言部分是文章的开篇，需要概述文章的主题和重点，引发读者的兴趣，为后续的内容做铺垫。
在引言的结尾，需要明确文章的目的，即主要表达的观点或阐述的问题。
正文部分是文章的核心，需要详细阐述冷却塔的定义、作用，以及闭式冷却塔的原理和特点。
冷却塔的详细说明
冷却塔(The cooling tower）是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置;其冷是利用水与空气流动接触后进行冷热交换产生蒸汽,蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置,以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学,加工技术等多种学科为一体的综合产物.水质为多变量的函数,冷却更是多因素，多变量与多效应综合的过程。
基本信息•中文名称冷却塔•外文名称Cooling tower•别名凉水塔•作用为凝汽器提供凉水源基本简介冷却塔[1]按水与空气相对流动状况不同,不同类型冷却塔优、劣,是冷却塔业界在学术上长期争论不休的问题，这种争论有力地促进了冷却塔的技术的发展,在争论中各自扬长避短，使冷却塔技术不断完善，向节能降耗，提高效率，降低投资等目标不断技术进步.冷却塔热力性能好坏、噪声高低、耗电大小、漂水多少是衡量冷却塔品质优劣的关键，是用户及设计师在选用冷却塔时反复考察比较中最观注的焦点。
冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。
水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。
冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。
是以水为循环冷却剂，从一系统中吸收热量并排放至大气中，从而降低塔内循环水的温度，制造冷却水可循环使用的设备。
随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔，也有很多企业进入到了冷却塔行业并发展。
设计参数1.标准型：进塔水温37℃，出塔水温32℃2。
中温型:进塔水温43℃,出塔水温33℃3.高温型:进塔水温60℃,出塔水温35℃4.超高温型：进塔水温90℃，出塔水温35℃5。
大型塔：进塔水温42℃,出塔水温32℃主要应用冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公司简介及FXV闭式冷却塔简介
BAC大连有限公司是全球最大的热交换制造企业美国BAC与中国制冷行业龙头企业大连冰山集团合资成立的企业，主要从事生产、制造和销售具有世界领先水平的美国BAC公司开发研制的FXV型闭式冷却塔。
该冷却器是美国BAC公司于九五年七月开发研制成功的一种新型冷却设备。
它拥有40多项专利，它利用高效传热盘管与PVC热交换层进行优化组合，可获得高效传热；它安装费用低、使用寿命长、维护维修简便。
合资公司引进美国BAC的专利技术、制造工艺、关键设备和管理模式，使企业一开始就站在这一工业领域的最前列，并以高科技、高品质的产品为用户提供优质服务。
FXV系列产品具有以下特点
●卓越的性能
FXV拥有1995年独特的专利技术，利用优质换热批盘管与热交换层进行优化组合，并辅以上侧进风，不但实现了风水同向的最佳直接蒸发换热方式，而且有效的降低了循环水的温度，换热效率显著提高。
因为风水同向后，能够使循环水最大限度的与冷却盘管接触，不易形成干点和结垢。
其它厂家生产的闭式冷却塔没有热交换层，冷却水水温会随负荷的增加和环境湿球温度的增大而不可预见地攀升，换热效率会随之降低，另外其它厂家产品的风水逆向换热基理容易产生干点，导致结垢，降低换热效率。
●高质量
FXV型闭式冷却塔的心脏一高效换热盘管由优质低碳钢管制成并经过整体热浸锌处理，经过2.5mpa的气压试验，具有高强度防腐性能，使用寿命长达十五年之久；蛇形盘管沿制冷剂流动的方向设计了2％的坡度，便于冷却液体的排出，保证了盘管达到最佳的换热效果。
FXV型闭式冷却塔所使用的日本进口G235覆镁铝硅锌双面镀锌钢板，是工业界电镀板中的最高标号，其每面镀锌层厚度均为0，05mm，是其他厂家产品镀锌板镀层厚度的2.5倍，故抗腐蚀能力强。
美国BAC公司专利设计的PVC热交换层，PVC挡水板抗腐蚀能力强，不易老化，使用寿命长达15年。
风扇电机采用
全封闭式电机，防潮效果好；水泵及其电机是由美国PAC0公司专业设计制造的，流量大、扬程低、噪音低、节电，性能优异。
●可靠性高，维护维修简便
FXV闭式冷却塔不需停机即可在机组外检查浮球阀、过滤网和水槽内其它附件；同时，FXV闭式冷却塔本身拥有检修门，便于进入内部的检修平台，便于进行日常维护。
而其它厂家没有检修通道。
●FXV型闭式冷却塔配管简单费用低
在进行系统设计时，我公司产品为单侧进风，而其它厂家产品为四面进风，所以多台排列时FXV型闭式冷却塔占地面积少。
综上所述，就其性能而言，由于FXV拥有PVC热交换层的独特设计，使冷却水温度可降至更低(3-5℃)，在湿度较大、气温较高地区其热交换效果就明显优于其它产品；由于每台FXV型闭式冷却塔比老式闭式冷却设备每年节省大量的电，每年可节省大量的运行费用；由于FXV系列有检修门，内部通道等方便维护通道，让操作人员大大降低劳动强度。
因此，我公司FXV系列闭式冷却塔目前是设计最新，技术最先进、质量最优异的冷却器。
FXV闭式冷却塔（闭式冷却塔）断面运行原理图
流体出口
蛇形盘管图
流体出口
流体进口
新风进口
PVC热交换系统
流体进口
流体出口新风进口热风出口新风进口
BAC闭式冷却塔FXV专利证书
盘管加填料是BAC首创的技术，FXV型闭式冷却塔是美国BAC公司1995年研究开发的具有独特专利技术的产品。
该产品具有40余项世界专利。
专利证书见下：。
