GFG高效沸腾干燥机使用说明书
GFG120高效沸腾干燥机使用说明书
GFG120高效沸腾干燥机使用说明书公司地址：邮编：目录一．概述二．原理三．适用范围及主要特点四．机构组成五．安装六．操作七．外购件目录一．概述GFG型高效沸腾干燥机是为适应GMP医药工程设计，而开发的一种新型、高效型干燥机，它能与摇摆式颗粒机和GHL高效湿法制粒机配套，其具有传统卧式XF型沸腾干燥机更宽的流化范围。
二．工作原理将干燥的物料（颗粒或细粉）投入干燥器料斗，空气经初中效过滤器过滤后（达到10万级净化要求），经加热（蒸汽或电）升温至干燥所需的温度，然后进入主塔，热空气穿过料斗底部的空气分布板，与被干燥物接触，物料被流化，同时物料与热空气进行传热传质的过程，水份挥发后，由热空气带走的细粉进入上部的除尘室后，由布袋捕集，并由清灰装置重新返回液化室内。
三．适用范围✧医药工业上片剂，胶囊，冲剂用颗粒；✧食品。
化工等行业的粗颗粒；✧干燥时体积发生变化的物料；✧具有过湿，发粘或粒度范围分布较广的颗粒。
四．结构与组成：（如下图）五．设备安装1.场地地面应为混凝土地面，地面应平整，牢固。
场地应有效期1/100坡度，以便设备清洗时不积水。
2.安装设备出厂时主机已成整体，安装时只需连接辅助管道及相关配套设备。
法兰之间衬橡胶密封条，蒸汽加热器应安装电磁阀，电磁阀装于加热器，上法兰，下法兰安装疏水器，空气过滤器装于加热器之外端。
安装时，设备后方应距离墙壁或障碍物800mm以上的空间，以备设备检修，正面应留有充足的操作空间。
消声器装于风机出口端，风机噪声较大，建议用户应隔离安装（相应的管道由用户自行解决）装电。
压缩空气先接至主电气控制柜内，再接气。
电接至相应位置，蒸汽管道直接接至蒸汽加热器上法兰。
六．操作1.准备将压缩空气调至～，检查压缩空气，蒸汽管路，是否出现破裂，阻塞等现象，风机旋向是否正常，电源电压，蒸汽压力是否正常，法兰密封是否到位，电器设备连线牢靠。
2.操作将待干物料放入料斗内，物料不超过料斗容积的30%，然后将料车推入主机相应位置，开启顶升气缸开关，料斗上升，使料上下处于密封状态；设备干燥用空气温度，调整数显式温度仪的下限温度即可；启动引风机，然后开启搅拌电机，经干燥一段时间后，从探料器内取出样品，看是否达到干燥要求。
干燥机说明书范文
干燥机说明书范文一、产品简介干燥机是一种电器产品，主要用于将潮湿的衣物或其他物品快速干燥，提高生活效率和舒适度。
本产品具有以下特点：1.高效干燥：采用先进的干燥技术，能够在短时间内彻底干燥衣物，提高干燥效率。
2.多功能操作：提供多种干燥模式供用户选择，包括普通模式、快速干燥模式、衣物烘洗模式等，满足不同需求。
3.安全可靠：产品内置多种安全保护装置，如过热自动断电、电机过载保护等，确保用户安全使用。
二、产品外观及参数1.外观：本产品外观简约大方，采用耐磨防火材质制成，配备触摸式面板，操作简单方便。
2. 尺寸：本产品尺寸为XXXmm（长）×XXXmm（宽）×XXXmm（高）。
3. 重量：本产品重量为XXXkg，便于搬运和使用。
4.电源：本产品采用XXX电源，额定功率XXXW，工作电压XXXXV。
三、使用方法1.连接电源：将插头插入电源插座，确保电源连接正常。
2.打开干燥机：按下电源开关，LED显示屏亮起，表明干燥机已开启。
3.选择干燥模式：根据需要选择合适的干燥模式，可以通过触摸式面板上的按钮进行选择。
4.放置衣物：将需要干燥的衣物均匀地放置在干燥机内，不要堆积过多以免影响干燥效果。
5.关闭干燥机：在衣物干燥完成后，按下电源开关，干燥机即可关闭。
四、使用注意事项为了确保您能够安全、正确地使用干燥机，避免不必要的损坏或事故发生，请注意以下事项：1.首次使用前，请务必阅读本说明书，了解产品特点、使用方法和注意事项。
2.本产品仅适用于家庭使用，请勿将其用于其他用途。
3.在使用过程中，请勿将干燥机暴露在水或其他液体中，以免发生短路或触电。
4.请确保干燥机周围的空气流通良好，避免堵塞通风口。
5.请勿在高温、潮湿的环境中使用干燥机，并避免阳光直射，以免损坏产品。
6.请勿将产品放置在易燃物体附近，以免引发火灾。
7.在清洁和维护产品时，请务必先关闭电源，以免触电。
五、维护保养1.使用一段时间后，请定期清洁干燥机内部以确保其正常运行。
沸腾干燥机的使用操作说明
注：生产能力视物料的比重、物料的含水份的不同而定。
三、用途*片剂用、胶囊用、冲剂用颗粒*食品、化工等行业的大颗粒、微细粉末*具有过湿、发粘或粒度范围分布较大的颗粒或粉体四、工作原理待干燥的物料（颗粒或细粉）投入干燥器料斗，空气经中效过滤器除尘后，由加热器升温至干燥所需要的温度，然后进入主塔，当其穿过料斗底部的多孔板，使料斗内物料流化同时除去水份而干燥，水份挥发后随排风经布袋过滤器过滤后由风机排出，干燥过程中随风上升的细粉则由布袋捕集，并通过清灰装置返回流化床。
五、设备特点*本设备采用圆形结构料斗，无死角，成品含水均匀，清洗方便彻底。
*料斗（沸腾床层）用O型冲气囊与机体密封，装卸料方便。
料斗内配有搅拌器，物料沸腾无死角。
干燥均匀、快速。
顶部配有过滤袋，并有脉冲自动抖袋装置，能有效防止物料飞损。
*采用抗静电特种纤维布，清灰效果好，安全可靠。
*床内设置搅拌装置，可避免沟流或团聚，流化范围广。
六、设备安装1、场地：场地应留有1/100坡度，以便设备清洗时不积污水。
2、安装：设备整机出厂，安装时设备后方距离墙壁应有³800mm的检修空间，正面应留有足够的操作空间。
风机噪音较大，建议用户应隔离安装，将电源、蒸汽、压缩空气接至主机相应管道位置。
七、操作1、准备阶段：将压缩空气调至0.35~0.4Mpa，检验风机旋向，其操作按相应的说明书进行。
2、操作：将料斗投入待干物料，然后将料车置入主机相应位置。
顶升”气缸使料斗上下法兰密封。
设定干燥用空气进风温度至所需值。
启动引风机——启动搅拌电机。
将自动——手动开关放于手动，分别合上左风门、左清灰、右风门、右清灰，各动作是否灵活。
物料干燥后关闭搅拌电机—停引风机—手动清灰数次—“顶降”料斗、出料。
3、搅拌装置严禁死床启动，一般流化良好应关闭搅拌，以提高齿轮寿命。
4、八、电气原理图详见电气原理图。
九维护和检修全套设备必须定期检查维护，使设备发挥应有性能，保持正常运转，仪器、仪表应保持干燥，清洁设备周围，操作现场要经常打扫，保持清洁。
GFG120沸腾干燥机的使用、维护、保养、清洁标准操作规程
目的：GFG120沸腾干燥机的使用、维护、保养、清洁。
适用范围：GFG120沸腾干燥机。
责任者：操作工。
本机工作原理：空气在高压离心通风机的吸送下，经亚高效空气过滤器过滤，进入空气热交换器加热至设定温度，然后通过气体分布板形成无数高速气流束冲出物料，气束间所形成的负压卷吸物料，使之成为沸腾状。
此状态下热空气与物料广泛地接触，增强了传热过程，因而在较短的时间内促使物料中的水份蒸发、分离。
于是，湿气流透过捕集袋由风机排出，被捕集袋截留在沸腾器内的物料则为干燥颗粒。
1、准备：1.1确认机器已处于清场合格状态。
1.2确认机器已处于清洁待用状态。
1.3确认电源、气源处于正常状态。
1.4领用所需的物料、工具等备用。
2、使用：2.1装机：2.1.1将捕集袋架放入清洁干燥的捕集袋圆顶内，松开定位手柄后摆动手柄使吊杆放下，然后用环螺母将袋架固定在吊杆上，用夹箍将捕集袋裙边夹紧在上气室内的圆筒外，袋口边缘四周翻出密封槽外侧，袋口边缘上的孔套入密封槽外侧的钩子上。
注意低袋口四周是否均匀翻出，最后摇动手柄升高并张紧捕集袋，使吊杆与振杆能正常啮合后，用定位手柄定位。
2.1.2将小车慢慢推入上、下气室间，注意沸腾器上、下法兰面与密封槽的间隙是否均等，否则应作调整。
小车推入后应使沸腾器的定位头与机身上的定位块正常吻合，此时应注意沸腾器与机身上牙嵌式离合器的牙子方向是否相嵌，就位后的沸腾器应与密封槽基本同心。
2.2开机：2.2.1接通压缩空气气源及蒸汽汽源，开启电器箱的空气开关，此时电气控制箱面板上的电源指示灯亮。
电气箱内的空气减压阀已调到0.1Mpa左右，操作者可根据充气密封圈的密封情况作适当调整，但空气压力不得超过0.15Mpa，否则密封圈容易爆裂。
2.2.2打开电气箱面板上的“温度”开关，“温度”指示灯亮，使温度调节仪及温度显示仪工作。
此时，可根据不同的物料，预置相应的进风温度；按下温度调节仪的切换开关，调节上限设定电位器，使显示值至所需控制的温度值，然后将切换开关复位，这时温度调节仪显示实际进风温度，当实际进风温度≥设定温度时，调节仪右上方的红灯亮。
200kghFG系列沸腾干燥机

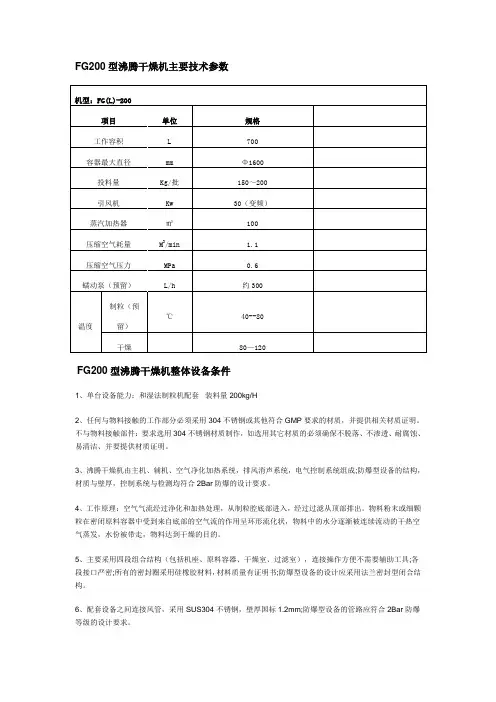

FG200型沸腾干燥机主要技术参数
