基于Solidworks的零件快速设计
solidworks 2020建模案例
SolidWorks是一款常用的三维CAD软件，被广泛应用于工程设计、产品建模等领域。
SolidWorks 2020作为最新版本，功能更加强大，性能更加稳定，为工程师和设计师提供了更好的建模体验。
在SolidWorks 2020中，有许多建模案例可以帮助用户更好地理解软件的功能和运用技巧。
下面将介绍一些SolidWorks 2020建模案例，帮助读者更好地了解这款软件。
1. 汽车零部件建模在SolidWorks 2020中，可以通过建立零部件的三维模型来实现汽车零部件的建模。
用户可以使用软件中丰富的工具，如实体建模工具、曲面建模工具等，来创建汽车零部件的复杂曲面和结构。
借助SolidWorks 2020强大的装配功能，用户能够将不同零部件进行组装，快速生成整车模型。
这些功能对于汽车设计师和工程师来说非常实用，可以帮助他们更好地完成汽车零部件的建模和设计工作。
2. 机械零件建模SolidWorks 2020也可以用于机械零件的建模。
用户可以通过软件中的不同建模工具，如草图工具、实体建模工具等，来创建各种复杂的机械零件。
SolidWorks 2020还提供了丰富的模拟分析功能，用户可以对机械零件进行结构、热分析，验证设计的合理性。
这些功能对于机械工程师来说非常重要，可以帮助他们更好地完成机械零件的建模和设计工作。
3. 产品外观建模SolidWorks 2020还可以用于产品外观的建模。
用户可以利用软件中的曲面建模工具，来创建产品的外观曲面。
SolidWorks 2020还提供了丰富的渲染和动画功能，用户可以对产品模型进行渲染，生成逼真的产品外观效果。
这些功能对于产品设计师和工程师来说非常重要，可以帮助他们更好地呈现和展示产品的外观设计。
4. 配置管理案例SolidWorks 2020还提供了强大的配置管理功能，用户可以通过配置管理工具，快速创建不同的产品版本。
用户可以根据不同的参数，生成不同配置的产品模型，SolidWorks 2020还可以自动生成对应的零部件清单，方便用户进行生产制造。
solidworks方形零件特征圆周阵列

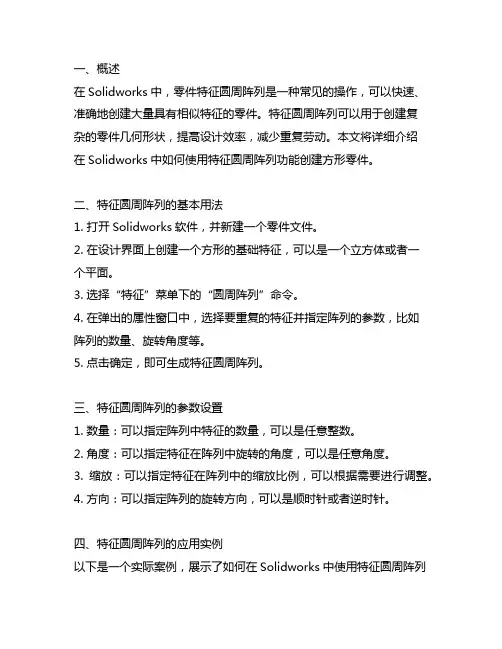

一、概述在Solidworks中，零件特征圆周阵列是一种常见的操作，可以快速、准确地创建大量具有相似特征的零件。
特征圆周阵列可以用于创建复杂的零件几何形状，提高设计效率，减少重复劳动。
本文将详细介绍在Solidworks中如何使用特征圆周阵列功能创建方形零件。
二、特征圆周阵列的基本用法1. 打开Solidworks软件，并新建一个零件文件。
2. 在设计界面上创建一个方形的基础特征，可以是一个立方体或者一个平面。
3. 选择“特征”菜单下的“圆周阵列”命令。
4. 在弹出的属性窗口中，选择要重复的特征并指定阵列的参数，比如阵列的数量、旋转角度等。
5. 点击确定，即可生成特征圆周阵列。
三、特征圆周阵列的参数设置1. 数量：可以指定阵列中特征的数量，可以是任意整数。
2. 角度：可以指定特征在阵列中旋转的角度，可以是任意角度。
3. 缩放：可以指定特征在阵列中的缩放比例，可以根据需要进行调整。
4. 方向：可以指定阵列的旋转方向，可以是顺时针或者逆时针。
四、特征圆周阵列的应用实例以下是一个实际案例，展示了如何在Solidworks中使用特征圆周阵列功能创建方形零件。
1. 设计一个简单的方形零件，包括一个方形基础特征和一个圆柱形凸起特征。
2. 选择“特征”菜单下的“圆周阵列”命令。
3. 在属性窗口中，选择要重复的凸起特征，并指定阵列的参数，比如数量为4，角度为90度。
4. 点击确定，即可生成4个凸起特征，围绕基础特征呈正方形排列。
五、注意事项1. 在使用特征圆周阵列功能时，需要仔细考虑要重复的特征及其参数设置，以确保生成的零件符合设计要求。
2. 在创建特征圆周阵列时，需要注意选择合适的基础特征，以便更好地进行阵列操作。
六、总结特征圆周阵列是Solidworks中非常实用的功能之一，能够帮助工程师和设计师快速、准确地创建复杂的零件几何形状。
掌握特征圆周阵列的基本用法和参数设置，能够大大提高设计效率，减少重复劳动。
希望本文对大家在使用Solidworks创建方形零件时有所帮助。
solidworks虚拟零件的巧妙运用
solidworks虚拟零件的巧妙运用SolidWorks虚拟零件的巧妙运用可以体现在以下几个方面：
1. 设计验证：SolidWorks虚拟零件可以用于设计验证，通过创建虚拟原型进行仿真分析，评估零件的性能和可靠性。
可以检查零件的结构强度、热传导性能、流体动力学特性等，确保设计的合理性，并减少实际制造成本和时间。
2. 虚拟装配：SolidWorks虚拟零件可以进行虚拟装配，通过将各个零件组装在一起，检查它们之间的配合度和运动关系。
可以发现并解决装配中的干涉、间隙、碰撞等问题，提高装配质量和效率。
3. 可视化展示：SolidWorks虚拟零件可以用于可视化展示，通过渲染和动画效果，将设计的零件呈现出来，使人们更直观地了解产品的外观和功能。
可以通过虚拟零件展示产品的特点和优势，吸引客户的注意力，提高销售和市场竞争力。
4. 快速原型制作：SolidWorks虚拟零件可以用于快速原型制作，通过3D打印等技术，将虚拟零件快速转化为实体零件。
可以提前验证设计的可行性和可制造性，减少制造过程中的问题和成本，加快产品的研发和上市时间。
总的来说，SolidWorks虚拟零件的巧妙运用可以帮助设计师提高设计效率和质量，减少制造成本和时间，加快产品研发和上市速度，提升产品的竞争力和市场份额。
10个solidworks最佳技巧
10个solidworks最佳技巧SolidWorks是一款功能强大的三维CAD软件，广泛用于机械设计、模拟和制造中。
下面是十个SolidWorks的最佳技巧，可以帮助用户提高工作效率和设计质量。
1. 使用快捷键：熟练掌握SolidWorks的快捷键可以大大提高工作速度。
例如，“Ctrl+S”用于保存模型，“Ctrl+Z”用于撤销操作，“Ctrl+Shift+Z”用于重做。
2. 多种预选方式：SolidWorks提供了多种选择对象的方式，例如直接选择、窗口选择、框选、交叉选择等。
了解并熟练应用这些选择方式可以提高选择的精确度和速度。
4. 借助设计库：SolidWorks的设计库中包含了许多常用的部件和图形元素。
用户可以根据需要预置自己的设计库，以便在后续的设计中快速使用。
5.优化建模顺序：在进行复杂模型的设计时，优化建模顺序可以提高建模速度和准确性。
例如，先创建基本几何体，再添加细节特征，最后进行孔洞等操作。
7. 添加关系：SolidWorks中的关系可以帮助用户精确地定义和控制模型的形状和尺寸。
正确使用并排列关系可以避免出现错误和不必要的改动。
8. 借助快速细节功能：SolidWorks提供了一些快速细节功能，例如划分线、坐标系等。
这些功能可以帮助用户快速创建复杂的图形元素，并提高模型的真实度。
9.使用装配约束：在进行装配设计时，正确使用装配约束可以确保各个部件之间的正确位置和运动关系。
了解各种装配约束的特性和应用场景可以提高模型的可靠性和易用性。
10. 学习SolidWorks社区：SolidWorks有庞大的用户社区和资源库，用户可以通过加入社区或参加培训课程来获取更多的技巧和知识。
与其他用户交流和分享经验也可以提高自身的设计能力和水平。
总之，以上是十个SolidWorks的最佳技巧，这些技巧可以帮助用户提高工作效率、设计质量和使用体验。
但是，为了真正成为SolidWorks的高手，用户还需要不断学习和实践，以不断提升自己的设计能力。
基于SolidWorks二次开发的零件三维参数化设计及装配
图 5 用户自定义参数类型
pM odelD oc- > ICreateC ircleByR ad ius2( 0, 0, 0, R1, & retval2 ) ; / / 画圆 pSketchM gr- > Sk etchT rim ( 0, a, b, 0, & retval) ; / /剪裁 R1 下 半圆 pFeatureM anager- > Featu reE xtrus ion( true, false, false, 0, 0, L3 / 2, 0. 01, false, false, false, false, p i /180, p i/ 180, false, false, false, false, 1, 1, 1, & retval3) ; / /拉伸形成基本轮廓 pM odelD ocExt- > SelectByID 2 ( - T ( " " ), - T ( " EDG E " ), 0, -
Science T echno logy and Eng ineering
V ol 10 N o 7 M ar 2010 2010 Sci T ech Engng
基于 SolidW orks二次开发的零件三维参数 化设计及装配
赵盼张 燕薛峰李健
( 辽宁石油化工大学计算机与通信工程学院, 抚顺 113001)
/ /将其 显 示 在
}
主 要 的 ADO 对 象 有 Connection、Comm and、
第4章 SolidWorks零件设计
2） 计算零件质量
单击【工具】→【质量特性】。计算得到
零件质量为396.96克。
3） 删除零件合金钢材质
在 FeatureManager 设计树中选
择
。右击删除材质。在
FeatureManager 设计树中选择重新显示
为
。
4）将ABS材质指派给零件
5） 计算零件质量
单击【工具】→【质量特性】。计算得到
下面通过两个实例说明给零件指派材料的方 法以及自定义材料的方法。
9
材质设定案例
零件的材料和质量和加工、运输成本密切相关，某公司希望在产 品的设计阶段、而不是在制造出样机后才得到材质和质量的关系。 你能够以下图产品为例，计算它们的材质分别为合金钢和塑料时 的质量吗？
10
1）将合金钢材质指派给零件
11
• 单击工具栏上Instant3D 按钮，启用拖动控标、尺寸及草图来动态 修改特征，它既可以生成和修改特征，也可以对草图进行编辑。
18
使用 Instant3D 编辑草图
19
使用 Instant3D生成和修改特征
编辑前的实体模型
使用调整大小控标修改特征值
直接使用移动控标来移动特征
按Ctrl键使用移动控标来复制特征
20
4.4 零件配置
• 某公司销售的产品有图4-51所示的三种型号，请思考如何高效地管 理这三种型号的模型文件？
21
4.4.1 配置项目
• 配置的生成方法主要有两种，第一种是手工生成配置，第二种是 采用系列零件设计表生成配置。
• 手工生成配置主要是应用配置管理器来添加、编辑和管理配置， 实现同一零件内不同配置之间的切换。
• 在掌握了SolidWorks的各种绘图技巧和规律之后，要总结一种简 单而又高效的绘图方法，实现更快更好地用SolidWorks软件绘制 三维模型。
solidworks参数化设计案例
SolidWorks 是一种功能强大的三维计算机辅助设计（CAD）软件，广泛应用于工程领域。
它的参数化设计功能可以帮助工程师快速建模和调整模型，极大地提高了设计效率和精度。
本文将通过一个实际案例来介绍 SolidWorks 的参数化设计功能及其应用。
案例背景：某公司生产一种特定型号的汽车零部件，由于市场需求的变化，公司需要对该零部件进行改进，以提高其性能和降低成本。
在这种情况下，利用 SolidWorks 的参数化设计功能会极大地简化设计过程，并且可以方便地应对后续的变更需求。
1. 参数化设计的基本原理参数化设计是一种基于参数的设计方法，即通过定义和调整设计模型的参数来实现快速建模和修改。
在 SolidWorks 中，可以通过数学表达式或者限制条件来定义模型的参数，然后通过改变参数的数值来调整模型的尺寸、形状和特征等。
2. 设计过程工程师需要打开 SolidWorks 软件并创建一个新的零部件文件。
根据原零部件的几何形状和结构，建立一个初始的三维模型。
接下来，通过参数化设计功能，为模型中的关键尺寸和特征添加参数，并定义它们之间的关系。
可以定义零部件的长度、宽度、高度、孔的直径等参数，并设置它们之间的数学表达式或者约束条件。
3. 参数调整与优化一旦模型的参数化设计完成，工程师就可以方便地调整模型的各个参数，来实现对零部件的尺寸和结构的快速优化。
通过改变零部件的长度和宽度参数，来实现不同尺寸的模型的快速切换。
又或者通过调整孔的直径参数，来实现不同规格的零部件的快速修改。
这种快速调整和优化的能力，大大提高了设计效率和灵活性。
4. 参数化设计的优势通过参数化设计，工程师可以快速构建复杂的模型，并且可以方便地应对后续的变更需求。
另外，通过参数化设计，可以轻松地生成不同规格的零部件模型，并且可以准确地预测不同参数取值下的零部件性能和成本。
这种能力对于快速响应市场需求和提高产品竞争力具有重要意义。
5. 参数化设计在实际应用中的注意事项在实际应用中，需要注意以下几点：- 合理选择参数：需要根据零部件的实际特性和设计需求，选择合适的参数进行设计。
精讲solidworks系列化零件设计(新)
所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。
第8章系列化零件设计【教学提示】SolidWorks不仅提供了强大的造型功能，而且提供了实用性很好的产品设计系列化功能，包括方程式和数值连接、配置、系列零件设计表、库特征等。
通过方程式和数组连接的方式可以控制特征间的数据关系。
通过配置可以在同一个文件中同时反映产品零件的多种特征构成和尺寸规格。
采用Excel表格建立系列零件设计表方式反映零件的尺寸规格和特征构成，表中的实例将成为零件中的配置。
将建立的特征按照文件库的方式存储，即生成库特征，可以在零件造型中调用。
【教学要求】➢能够利用方程式和数值关联体现设计意图➢熟练掌握手工生成一个零件配置的方法➢掌握建立系列化零件设计表的方法及其高级应用技巧➢理解Solidworks库特征，能够建立、修改和使用库特征8.1 方程式和数值连接绘制草图时，可以利用“中点”、“相等”等几何关系添加相应的尺寸约束，但有时为了更明确设计意图，在草图中利用这些简单的几何关系往往无法实现。
这种情况下，应该使用方程式明确设计意图。
8.1.1 尺寸名称SolidWorks是一个全相关的设计软件，对任何一个尺寸的修改都会影响到如装配、工程图等方面。
因此，在SolidWorks中每个尺寸都有一个特定的名称。
1. 显示尺寸名称同是寒窗苦读，怎愿甘拜下风！ 1所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。
同是寒窗苦读，怎愿甘拜下风！ 2选择【工具】︱【选项】命令，出现【系统选项】对话框，单击【常规】选项，选中【显示尺寸名称】复选框，单击【确定】按钮，如图8-1所示。
图8-1 尺寸名称2. 更改尺寸名称(1) 右击“D1”尺寸，在快捷菜单中选择【属性】命令，出现【尺寸属性】对话框，将名称改为“outD ”，单击按钮，如图8-2所示。
图8-2 更改尺寸名称8.1.2 方程式使用方程式可以对任何特征的草图尺寸或参数进行控制。
