04730电子技术基础(三)及答案200804
2021年10月自考电子技术基础(三)04730真题试卷及答案
2021年10月自学考试《电子技术基础（三）》试卷课程代码：04730请考生按规定用笔将所有试题的答案涂写在答题纸上。
一、单项选择题(本大题共15小题)。
在每小题列出的备选项中只有一项是最符合题目要求的,请将其选出。
1. 如果元件两端的电压与流过该元件的电流成线性关系，则可判断该元件为A、电阻B、电容C、电感D、独立源答案:A2. 正弦电流i(t)=10sin(6280t+π/4)A，则该电流的幅值与频率分别为A、AB、BC、CD、D答案:D3. 电阻电路如题3图所示，该电路的等效电阻为A、0.9ΩB、4.5ΩC、6ΩD、13Ω答案:C4. 利用PN结反向击穿特性的二极管是A、光敏二极管B、稳压二极管C、发光二极管D、光电二极管答案:B5. 设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，则第一级和第二级放入电路应分别采用A、共漏放大电路、共发射极放大电路B、共源放大电路、共集电极放大电路C、共基极放大电路、共漏放大电路D、共源放大电路、共发射极放大电路答案:B6. 下列集成运算放大器应用电路中，具有“虚地”特点的电路是A、反相比例运算电路B、同相比例运算电路C、反相电压比较器D、同相电压比较器答案:A7. 在由集成运放构成的基本反相积分电路中，集成运放的饱和输出电压为±11V，输入电压u=1V，在经过足够长的时间后输出电压u将等于A、11VB、1VC、0VD、-11V答案:D8. 已知单相桥式整流电路的输出电压平均值UAV≈18V，负载电阻为100Ω，则负载电流平均值I近似为A、90mAB、100mAC、180mAD、200mA答案:C9.A、7.07VB、10VC、14.14VD、28.28V答案:C10. 十进制数-33的补码为A、1011111B、10100001C、11011111D、1011110答案:C11. 表达式A⊙1的值为A、B、AC、1D、0答案:B12. 题12图所示逻辑符号表示的是A、与门B、与非门C、异或门D、或非门答案:A13. 一个全加器输入端口和输出端口的数量分别是A、2、2B、2、3C、3、2D、3、3答案:C14. 下列不属于组合逻辑电路的部件A、加法器B、编码器C、数据选择器D、数码寄存器答案:D15. 可编程器件EEPROM是A、一次性编程器件B、紫外线擦除/电可编程器件C、电擦除/电可编程器件D、基于静态存储器编程器件答案:C二、填空题(本大题共15小题)。
04730自考

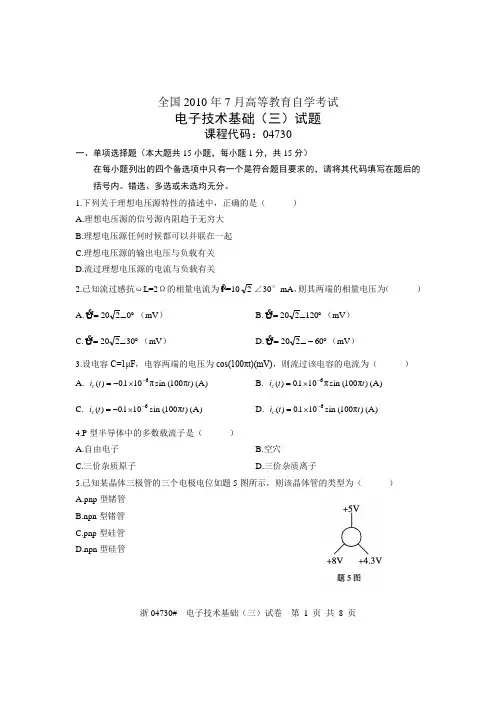

浙04730# 电子技术基础（三）试卷 第 1 页 共 8 页全国2010年7月高等教育自学考试电子技术基础（三）试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.下列关于理想电压源特性的描述中，正确的是（ ） A.理想电压源的信号源内阻趋于无穷大 B.理想电压源任何时候都可以并联在一起 C.理想电压源的输出电压与负载有关 D.流过理想电压源的电流与负载有关2.已知流过感抗ωL=2Ω的相量电流为I =102∠30°mA ，则其两端的相量电压为（ ）A.︒∠=0220U （mV ） B.︒∠=120220U（mV ） C.︒∠=30220U（mV ）D.︒-∠=60220U（mV ）3.设电容C=1μF ，电容两端的电压为cos(100πt)(mV)，则流过该电容的电流为（ ） A. (A))π100(sin π1010)(6t .t i c -⨯-= B. (A))π100(sin π1010)(6t .t i c -⨯= C.(A))π100(sin 1010)(6t .t i c -⨯-=D.(A))π100(sin 1010)(6t .t i c -⨯=4.P 型半导体中的多数载流子是（ ） A.自由电子 B.空穴C.三价杂质原子D.三价杂质离子5.已知某晶体三极管的三个电极电位如题5图所示，则该晶体管的类型为（ ） A.pnp 型锗管 B.npn 型锗管 C.pnp 型硅管 D.npn 型硅管6.理想运放的开环电压放大倍数A ud和差模输入电阻R id分别为（）A. A ud=0，R id=0B. A ud=∞，R id=0C. A ud=0，R id=∞D. A ud=∞，R id=∞7.在同相比例运算电路中，下列说法正确的是（）A. u+=u-=0，共模输入信号u ic=0B. u+=u-=0，共模输入信号u ic=u iC. u+=u-=u i，共模输入信号u ic=u iD. u+=u-=u i，共模输入信号u ic=08.下列关于整流电路的说法中，错误．．的是（）A.整流电路主要利用二极管的单向导电性来工作B.整流电路的输出为单向脉动直流电C.整流电路的输出信号中仍含有交流成分D.整流电路的输出信号中不含有交流成分9.在带电容滤波的单相桥式整流电路中，如果电源变压器副方电压的有效值为100V，则输出电压为（）A. 120VB. 100VC. 90VD. 45V10.表达式0 A的值为（）A. AB. AC. 1D. 011.下列选项中，与十进制数(177)10相等的数是（）A. (101110111)2B. (10100001)2C. (B1)16D. (000101100111)8421BCD12.或非门的逻辑功能为（）A.输入有0，输出为0；输入全1，输出为1B.输入有0，输出为1；输入全1，输出为0C.输入全0，输出为1；输入有1，输出为0D.输入全0，输出为0；输入有1，输出为113.下列器件中，属于组合电路的是（）A.计数器和全加器B.寄存器和数据比较器C.全加器和数据比较器D.计数器和数据选择器14.仅具有“置0”、“置1”功能的触发器称为（）浙04730#电子技术基础（三）试卷第2 页共8 页浙04730# 电子技术基础（三）试卷 第 3 页 共 8 页A. JK 触发器B. RS 触发器C. D 触发器D. T 触发器15.简单可编程逻辑器件PLA ，其结构特点是（ ） A.可编程与阵列和固定或阵列 B.固定与阵列和可编程或阵列 C.可编程与阵列和可编程或阵列D.固定与阵列和固定或阵列二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。

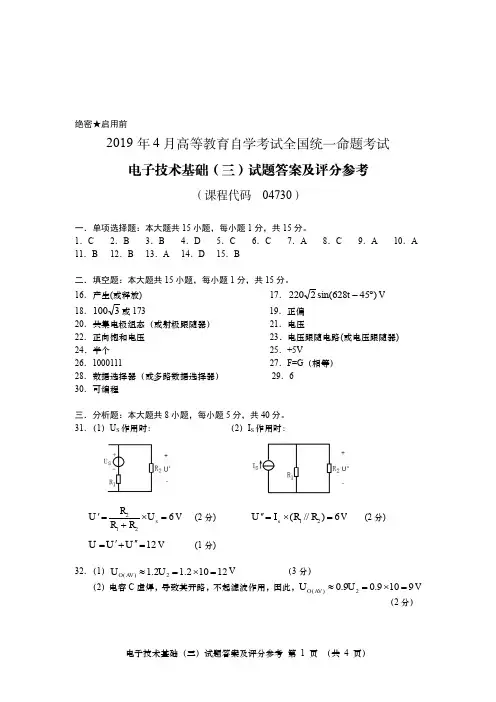

2019年4月全国自考《04730电子技术基础三》试题答案
卡诺图：
F=B+D
（2 分）
36．解： F AB A C B C
（3 分）
( A B A C) ( B C) ( A B C) ) (B C B C) A B C A B C B C B C B C B C
（2 分）
（3 分）
电子技术基础（三）试题答案及评分参考 第 2 页 （共 4 页）
+
+
U i RB1 RB2
rbe
Ib
RC U o
-
-
（3） rbe
100
51 26 1.05
1.36K
A u
RC rbe
50 4.7 1.36
172.8
（2 分） （1 分）
（2 分）
电子技术基础（三）试题答案及评分参考 第 3 页 （共 4 页）
41．（1）卡诺图：
（2 分）
最简与非表达式： F AC BD AC AC BD AC
（3 分）
（2）电容 C 虚焊，导致其开路，不起滤波作用，因此，UO(AV ) 0.9U2 0.9 1三）试题答案及评分参考 第 1 页 （共 4 页）
33．（1） uo1
(
R3 R1
)ui1
(
R3 R2
)ui 2
(2 分)
（2） uo
R5 R4 R5
uo1
（3 分） （2 分）
（3 分）
四．设计与计算题：本大题共 4 小题，第 39、40 小题各 8 分，第 41、42 小题各 7 分，共
30 分。
39．（1）
IR
U R
2200 22
100 =10A
IL
U jX L
全国2010年7月自学考试电子技术基础(三)试题
全国2010年7月自学考试电子技术基础（三）试题1全国2010年7月自学考试电子技术基础（三）试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.下列关于理想电压源特性的描述中，正确的是（）A.理想电压源的信号源内阻趋于无穷大B.理想电压源任何时候都可以并联在一起C.理想电压源的输出电压与负载有关D.流过理想电压源的电流与负载有关2.已知流过感抗ωL=2Ω的相量电流为I =102∠30°mA，则其两端的相量电压为（）A.︒∠=0220U （mV） B.︒∠=120220U （mV）C.︒∠=30220U （mV） D.︒-∠=60220U （mV）3.设电容C=1μF，电容两端的电压为cos(100πt)(mV)，则流过该电容的电流为（）A. (A))π100(sinπ101)(6t.ti c-⨯-= B. (A))π100(sinπ101)(6t.ti c-⨯=C. (A))π100(sin101)(6t.ti c-⨯-= D. (A))π100(sin101)(6t.ti c-⨯=4.P型半导体中的多数载流子是（）A.自由电子B.空穴C.三价杂质原子D.三价杂质离子5.已知某晶体三极管的三个电极电位如题5图所示，则该晶体管的类型为（）A.pnp型锗管B.npn型锗管C.pnp型硅管D.npn型硅管全国2010年7月自学考试电子技术基础（三）试题26.理想运放的开环电压放大倍数A ud 和差模输入电阻R id 分别为（ ） A. A ud =0，R id =0 B. A ud =∞，R id =0 C. A ud =0，R id =∞D. A ud =∞，R id =∞7.在同相比例运算电路中，下列说法正确的是（ ） A. u +=u -=0，共模输入信号u ic =0 B. u +=u -=0，共模输入信号u ic =u i C. u +=u -=u i ，共模输入信号u ic =u iD. u +=u -=u i ，共模输入信号u ic =08.下列关于整流电路的说法中，错误．．的是（ ） A.整流电路主要利用二极管的单向导电性来工作 B.整流电路的输出为单向脉动直流电 C.整流电路的输出信号中仍含有交流成分 D.整流电路的输出信号中不含有交流成分9.在带电容滤波的单相桥式整流电路中，如果电源变压器副方电压的有效值为100V ，则输出电压为（ ） A. 120V B. 100V C. 90VD. 45V10.表达式0 A 的值为（ ） A. A B. A C. 1D. 0 11.下列选项中，与十进制数(177)10相等的数是（ ） A. (101110111)2 B. (10100001)2C. (B1)16D. (000101100111)8421BCD12.或非门的逻辑功能为（ ） A.输入有0，输出为0；输入全1，输出为1 B.输入有0，输出为1；输入全1，输出为0 C.输入全0，输出为1；输入有1，输出为0 D.输入全0，输出为0；输入有1，输出为1 13.下列器件中，属于组合电路的是（ ） A.计数器和全加器 B.寄存器和数据比较器 C.全加器和数据比较器D.计数器和数据选择器 14.仅具有“置0”、“置1”功能的触发器称为（ ） A. JK 触发器 B. RS 触发器 C. D 触发器D. T 触发器全国2010年7月自学考试电子技术基础（三）试题315.简单可编程逻辑器件PLA ，其结构特点是（ ） A.可编程与阵列和固定或阵列 B.固定与阵列和可编程或阵列 C.可编程与阵列和可编程或阵列D.固定与阵列和固定或阵列二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。
2014年10月全国自考电子技术基础(三)考前密卷04730(含答案)
2014年10月全国自考电子技术基础（三）考前密卷04730(含答案)一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
第1题一片MSI四位二进制数比较器7485，对于其功能，描述不正确的是()A. 只可以比较两个4位二进制数的大小B. 可以比较两个3位二进制数的大小C. 可以比较两个2位二进制数的大小D. 可以比较两个5位二进制数的大小【正确答案】 A【你的答案】本题分数1分第2题A. 10VB. -30VC. 30VD. -10V【正确答案】 A【你的答案】本题分数1分第3题【正确答案】 C【你的答案】本题分数1分第4题【正确答案】 D【你的答案】本题分数1分第5题十进制数的整数部分转化成二进制数时，采用的原则是（）A. 乘2取整法B. 按权相加法C. 除2取余法D. 以上均不正确【正确答案】 C【你的答案】本题分数1分第6题【正确答案】 C【你的答案】本题分数1分第7题存在约束条件的触发器是（）A. 基本RS触发器B. D锁存器C. JK触发器D. D触发器【正确答案】 A【你的答案】本题分数1分第8题A. 对差模信号的放大能力B. 对共模信号的放大能力C. 放大差模信号抑制共模信号的综合能力D. 放大共模信号抑制差模信号的综合能力【正确答案】 C【你的答案】本题分数1分第9题若将一个TTL异或门（输入端为A、B）当做反相器使用，则A、B端应（）连接。
A. A或B有一个接1B. A或B有一个接0C. A和B并联使用D. 不能实现【正确答案】 A【你的答案】本题分数1分第10题数字信号和模拟信号的不同之处是()A. 数字信号在大小上不连续，时间上连续，模拟信号则相反B. 数字信号在大小上连续，时间上不连续，模拟信号则相反C. 数字信号在大小和时间上均不连续，模拟信号则相反D. 数字信号在大小和时间上均连续，模拟信号则相反【正确答案】 C【你的答案】本题分数1分第11题【正确答案】 C【你的答案】本题分数1分第12题标准与或式是由（）构成的逻辑表达式。
(全新整理)4月全国自考电子技术基础(三)试卷及答案解析
全国2018年4月高等教育自学考试电子技术基础（三）试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、正弦电压u C(t)在电容C两端产生电流i C(t),则电流i C(t)的相位（）A、超前电压u C(t)的相位πB、滞后电压u C(t)的相位πC、超前电压u C(t)的相位2πD、滞后电压u C(t) 的相位2π2、电路如图所示，已知R1=R2=R3=1KΩ,Is=1mA,则电压U等于（）A、0.5VB、1VC、2VD、3V3、电路如图所示，则电流I和电压U的值分别为（）A、U=-4V,I=-400mAB、U=-2V,I=-200mAC、U=2V,I=200mAD、U=4V,I=400mA4、用万用表测得某硅三极管三个电极对地的电压如图所示，则可断定该管工作在（）A、放大状态B、截止状态1C、反向放大状态D、饱和状态5、某差分放大器的差模电压增益为1000，共模抑制比为100dB，则共模电压增益为（）A、0.01B、0.01dBC、10D、10dB6、理想运放的开环电压放大倍数A ud为（）A、A ud=0B、A ud 较小C、A ud →∞D、A ud与信号有关7、集成运放接成电压比较器时,电路形式应为（）A、开环B、电压负反馈C、电流负反馈D、并联负反馈8、单相半波整流电路,U2为变压器副边电压有效值,则二极管承受的最高反压U RM为（）A、U2B、2U2C、2U2D、22U29、如输出电压为-24V，可选用的集成稳压器是（）A、7824B、78M24C、7912D、792410、十六进制数（4D）16对应的十进制数为（）A、48B、49C、73D、7711、如图所示TTL门电路，其输出F为（）A、F=1B、F=A2C、F=AD、F=012、某逻辑电路真值表如下表所示，其函数F的表达式为（）A、F=BB、F=AC、F=AD、F=B13、在七段LED数字显示器中,如要显示7时,对于共阴极结构的显示器而言,abcdefg的编码为（）A、0110000B、1110000C、1111000D、111111014、在下列各图中,设触发器的初态为0, 能实现Q n+1=1的电路为（）15、如图所示可编程PROM器件中,A和B为输入变量,输出F为（）A、F=A+BB、F=A+BC、F=A+BD、F=A+B34二、填空题（本大题共15小题，每小题1分，共15分）16、理想电压源的内阻等于_________________、17、已知电路的输入阻抗为Z in =10+j10(Ω),则其导纳等于_____________________(S)。
电子技术基础(三)
电子技术基础(三) 08试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．电路如图所示,能正确反映电压1U 和U 之间关系的表达式是（ ） A ．U R R R U 2121+=B ．U R R R U 2211+= C ．U R R R U 2111+=D ．U R R R U 1211+=2．正弦电压u(t)=t)sin(ϖm U (V),则正弦电压的有效值等于（ ）A ．m U 21B ．m U 22C ．m UD ．m U 23．电路如图所示,已知V U ,R R R s 21K Ω321====。
则电流I 等于（ ） A ．0.5mA B ．1mA C ．2mAD ．3mA4．图示电路中二极管21D D 和的导通电压均为0.7V ,当V U ,V U 51021==时,可以判断出（ ）A ．截止导通21D ,DB ．导通截止21D ,DC ．导通导通21D ,D D ．截止截止21D ,D5．为使放大电路的输出电压稳定、输入电阻增大，需引入的交流负反馈是（ ） A ．电压串联 B ．电压并联 C ．电流串联D ．电流并联6．其特征是是理想运放的输出电阻,R o （ ） A ．0R o = B ．较大o R C ．∞趋于o RD ．与信号有关o R7．集成运放作为线性应用时，电路形式一般是（ ） A ．开环 B ．正反馈 C ．开环或正反馈D ．深度负反馈8．单相桥式整流电路，2U 为变压器副边电压有效值，则二极管承受的最高反压RM U 为（ ） A ．222U B ．22U C ．2U 2D ．2U9．开关型集成稳压器与普通线性集成稳压器相比较，前者的突出特点是（ ） A ．稳压效果好 B ．效率高 C ．滤波电容大D ．输出纹波小10．某逻辑电路真值表如下表所示，其函数F 的表达式是（ ） A ．B F = B ．A F = C ．A F = D ．B F =11．卡诺图中，把8个相邻项合并，能够消除的变量数为（ ）A ．1个B ．2个C ．3个D ．4个12．在下列各图中，使输出F=1的电路是（ ）13．两个一位二进制数A 和B 的数据比较器，表示A>B 的输出G 表达式为（ ） A ．A G =B B ．B A G = C ．B A G =D ．AB G =14．在下列各图中,能实行n 1n Q Q =+的电路是（ ）15．图示可编程PROM 器件中,A 和B 为输入变量,输出F 为（ ） A ．A F =B +B AB ．B A B A F +=C ．A B A F +=BD ．A F =B +AB二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。
(全新整理)7月电子技术基础(三)试题及答案解析全国自考
全国2018年7月高等教育自学考试电子技术基础(三)试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.图示导线中的电子从左向右移动，形成lmA的电流，则图示电流分别等于( )A.I1=-lmA，I2=-lmAB.I1=-lmA，I2=1mAC.I1=1mA，I2=-lmAD.I1=lmA，I2=lmA2.电路如图所示，三个理想电流源按图连接，则等效后的电流源I等于( )A.-6AB.-4AC.4AD.6A3.串联RLC电路谐振时，输入阻抗呈现( )A.感性B.容性C.电阻性D.与谐振频率有关4.双极型晶体三极管工作在放大区的外部偏置条件是( )A.发射结正偏，集电结反偏B.发射结正偏，集电结正偏C.发射结反偏，集电结反偏D.发射结反偏，集电结正偏12 5.有两个放大器，空载时的输出电压均为3V ，当它们接入相同的负载时，甲放大器的输出电压为2V ，乙放大器的输出电压为1V ，则说明甲比乙的( )A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小 6.理想运放的差模输入电阻为( )A.R id =0B.R id 较小C.R id →D.R id 与信号有关7.集成运放接成迟滞电压比较器时，电路形式应为( ) A.电压负反馈 B.串联负反馈C.并联负反馈D.正反馈 8.单相半波整流电路中流过二极管的平均值电流I D （A V ）与输出电流平均值I O （A V ）的关系为( )A.I D （A V ）=41I O(A V) B.I D （A V ）=21I O(A V) C.I D （A V ）=I O(A V) D.I D （A V ）=2I O(A V)9.7800、7900系列三端集成稳压器内部电路中（ ）A.无过流保护B.无过压保护C.无过热保护D.有过流、过压及过热保护10.“0”补码的二进制数为（ ）A.10000000B.11111111C.00000000D.01111111 11.对于n 个变量而言，最小项的个数为( )A.2nB.n 2C.2·2nD.2n12.使输出F=0的电路是( )13.图示电路的输出端Y=1时，ABCD 的取值组合为( )3A.0000B.0101C.1110D.111114.图示电路为同步R-S 触发器，设初始状态为“1”，经过一个cp 脉冲后，其Q 端状态为( )A.“l”B.“0”C.不变D.不定15.图示可编程PLA 器件中，A 和B 为输入变量，输出F 为( ) A.F=B A B A +B.F=B A B A +C.F=B A B A +D.F=AB B A +二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008年4月高等教育自学考试全国统一命题考试
电子技术基础（三） 试卷
课程代码 4730
一、单项选择题（本大题共15小题，每小题1分，共15分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．电路如图所示,能正确反映电压1U 和U 之间关系的表达式是（ ）
A ．U R R R U 2
12
1+=
B ．U R R R U 22
11+= C ．U R R R U 2
11
1+=
D ．U R R R U 12
11+=
2．正弦电压u(t)=t)sin(
ϖm U (V),则正弦电压的有效值等于（ ） A ．m U 21
B ．
m U 2
2
C ．m U
D ．m U 2
3．电路如图所示,已知V U ,R R R s 21K Ω321====。
则电流I 等于（ ）
A ．0.5mA
B ．1mA
C ．2mA
D ．3mA
4．图示电路中二极管21D D 和的导通电压均为0.7V ,当V U ,V U 51021==时,可以判断出（ ）
A ．截止导通21D ,D
B ．导通截止21D ,D
C ．导通导通21
D ,D D ．截止截止21D ,D
5．为使放大电路的输出电压稳定、输入电阻增大，需引入的交流负反馈是（ ） A ．电压串联 B ．电压并联 C ．电流串联
D ．电流并联
6．其特征是是理想运放的输出电阻,R o （ ） A ．0R o = B ．较大o R C ．∞趋于o R
D ．与信号有关o R
7．集成运放作为线性应用时，电路形式一般是（ ） A ．开环 B ．正反馈 C ．开环或正反馈
D ．深度负反馈
8．单相桥式整流电路，2U 为变压器副边电压有效值，则二极管承受的最高反压RM U 为（ ） A ．222U B ．22U C ．2U 2
D ．2U
9．开关型集成稳压器与普通线性集成稳压器相比较，前者的突出特点是（ ） A ．稳压效果好 B ．效率高 C ．滤波电容大
D ．输出纹波小
10．某逻辑电路真值表如下表所示，其函数F 的表达式是（ ）
A ．
B F = B ．A F =
C ．A F =
D ．B F =
11．卡诺图中，把8个相邻项合并，能够消除的变量数为（ ） A ．1个 B ．2个 C ．3个
D ．4个
12．在下列各图中，使输出F=1的电路是（ ）
13．两个一位二进制数A 和B 的数据比较器，表示A>B 的输出G 表达式为（ ） A ．A G =B B ．B A G = C ．B A G =
D ．AB G =
14．在下列各图中,能实行n 1n Q Q =+的电路是（ ）
15．图示可编程PROM 器件中,A 和B 为输入变量,输出F 为（ ）
A ．A F =
B +B A
B ．B A B A F +=
C ．A B A F +=B
D ．A F =B +AB
二、填空题（本大题共15小题，每小题1分，共15分）
请在每小题的空格中填上正确答案。
错填、不填均无分。
16．10V 的直流电压加在一个10F μ的电容两端，则流过电容的电流等于__________A 。
17．某电阻两端的电压是10V ，流过的电流是2A ，则该电阻阻值等于__________Ω。
18．电路如图所示，则流过33Ω电阻上的电流等于__________A 。
（保留2位小数）
19．差分放大器对差模信号有较强的放大能力，对共模信号有较强的__________能力。
20．放大器的输入电阻越大，表明放大器获取输入电压的能力越__________。
21．已经测得某晶体管各极对地的电压如图所示，则表明该晶体管工作在__________状态。
22．反相比例运算电路从反馈的角度去看，它属于__________负反馈电路。
23．电压比较器在反相端输入-U 大于同相端输入+U 时，其
输出o U 极性为__________。
24．单相半波整流电路的输出电压平均值)AV (O U 是副边电源电压
有效值2U 的__________倍。
25．三端集成稳压器7905的输出电压为__________V 。
26．逻辑函数的表示形式有四种：逻辑函数式、__________、卡诺图和逻辑图。
27．图示电路的输出F 为__________。
28．将一组输入代码翻译成需要的特定输出信号的电路称作__________。
29．由与非门组成的基本R-S 触发器输入端01==S ,R 。
该触发器Q 为__________。
30．简单可编程逻辑器件中，“与阵列”和“或阵列”都可编程的是__________。
三、分析题（本大题共8小题，每小题5分，共40分）
31．电路如图所示，求元件1、元件2、元件3及两个电源分别吸收或提供的功率。
32．放大电路如图所示，假设晶体管的β非常大，导通电压为
0.7V ,的值求CEQ CQ CC U ,I ,V 12V +=。
33．单相半波整流电路如下，若u 2的幅值为6V 。
(1)画出u 2与u o 的波形; (2)当二极管D 接反时,有何结果?
34．将十进制数25转换成二进制、十六进制和8421BCD码。
35．用卡诺图化简下列函数，并写出最简与或表达式。
F C D+A BD+BCD+AC+A B
B
36．写出下列逻辑电路的表达式。
37．已知某逻辑电路的表达式如下，请列出真值表并判断其功能（分别写出i A 、i B 、1-i C 、
i S 、表示的意义i C ）。
i S =i A ⊕i B ⊕1i C - 11--++=i i i i i i i C B C A B A C
38．指出下列电路是几进制计数器；画出Q0、Q1、Q2、Q3的波形。
四、设计与计算题（本大题共4小题，第39、40小题每小题各8分，第41、42小题每小
题各7 分，共30分）
39．电路如图所示，求电流x I 以及2Ω电阻消耗的功率。
（保留2位小数）
题39图
40．运放电路如图所示，已知,u m V 10i1=,m V 100u 2i =Ω=k 330R 1f ,Ω=k 33R 1,
Ω=k 150R 2f ，,k 10R 2Ω=,k 5R 3Ω=。
k 3.3R ,k 30R 54Ω=Ω=
(1)求u 1o 、u 2o 的值；
(2)若3R 的阻值增大，则对输出结果u 2o 有何影响？
41．试用门电路设计一个数字比
较器，
要求对两个一位二进制数A 、B 进行比较。
令=<>F ,F ,F 分别表示大于，小于和等于的比较结果。
要求： (1)列出真值表; (2)写出逻辑表达式;
(3)画出逻辑电路图(使用与门,异或门,非门)。
42．试用D 触发器设计一个符合下列状态图所示的同步三进制计数器。
要求：(1)填写电路状态卡诺图;
(2)写出逻辑表达式; (3)画出逻辑图。
