CD八路数显抢答器使用原理
8路抢答器电路制作原理分析
由CD4511构成的8路抢答器的工作原理
开关及二极管构 成的编码器
显示译码 器CD4511
七段数码显示器
主持人控 制的复位 开关
LOGO
8路抢答器的制作原理分析
采用CD4511数字集成电路制作的数字显示8路抢答器
设计要求： 1）设计一个可供8名选手参加比赛的8路数字显示抢答器，它们的编号分别为1 、2、3、4、5、6、7、8，各用一个抢答按钮，编号与参赛者的号码对应。 2）抢答器具有数据锁存功能，并将锁存的资料用LED数码管显示出抢答成功者 的号码。
1N4148
U1
2.5 V 7
1 2 6
DA DB DC DD
OA OB OC OD OE OF OG
13 12 11 10 9 15 14
4511BD_5V
2）显示译码器CD4511
LT：3脚是测试输入端，当BI=1，LT=0 时， 译码输出全为1，不管输入 DCBA 状态如何，七 段均发亮，显示“8”。它主要用来检测数码管 是否损坏。 1 2 BCD码输入端 BCD码输入端 9 10 显示输出端 显示输出端
1N4148 D14 1N4148
X3 R5 100kΩ
2.5 V
2N2222A
RPACK 7
1）抢答器开关及编码电路如图
VCC 5V SB1 D1 Key = 1 SB2 D2 Key = 2 SB3 1N4148 D3 1N4148 Key = 3 SB4 D4 1N4148 D5 Key = 4 SB5 1N4148 D6 1N4148 D7 Key = 5 SB6 1N4148 D8 1N4148 D9 Key = 6 SB7 1N4148 D10 1N4148 D11 Key = 7 SB8 Key = 8 1N4148 D12 1N4148 R1 R2 R3 R4 10kΩ 10kΩ 10kΩ 10kΩ X3 X4 2.5 V
八路抢答器的原理与组装
—實訓总结報告—实训题目：抢答器的分析与制作班级：机电ZB42903学号：**********姓名：指导老师：起止时间：目录摘要 (1)第一章绪论 (2)1.1 实训任务和目的 (2)1.2 实验仪器 (2)1.3 实训内容 (2)第二章抢答器工作原理 (3)2.1抢答器的基本原理框架图 (3)2.2 555定时器的原理及原理图 (3)2.3 CD4511的原理及原理图 (4)2.4 电路分析（见下页图2.3） (5)第三章实训步骤 (6)3.1元器件准备 (6)3.2 焊接技术 (6)3.3实训具体步骤 (7)第四章调试 (8)4.1调试步骤 (8)4.2 使用方法 (8)第五章感想与收获 (9)5.1 感想 (9)5.2 收获 (9)摘要数字电子技术已经广泛的应用于计算机，自动控制，电子测量仪表，电视，雷达，通信等各个领域。
例如在现代测量技术中，数字测量仪表不仅比模拟仪表精度高，功能搞，而且容易实现测量的自动化和智能化。
随着集成技术的发展，尤其是中,大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响，随着现代社会的电子科技的迅速发展，要求我们我们理论要联系实际，数字电子逻辑课程的设计的进行使我们有了这个非常关键的机会。
抢答器的这一产品是各种竞赛中不可缺少的设备，它的发展也是比较快的，从一开始的只具有抢答锁定功能的一个电路，到现在具有定时，复位，报警（即声响提示，屏幕显示，按键发光等各种功能的合并。
便于各种节目的公平，公正，易于监督等优点客服了以前的举手问答。
本报告先分析了抢答器的原理，再对各种芯片功能的介绍，分析其在电路的用途，单元电路设计以及总体电路设计进行仿真结果分析。
【关键词】：数显、组装、调试1第一章绪论1.1 实训任务和目的本次实训的任务是完成不露数显抢答器的组装与调试。
通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。

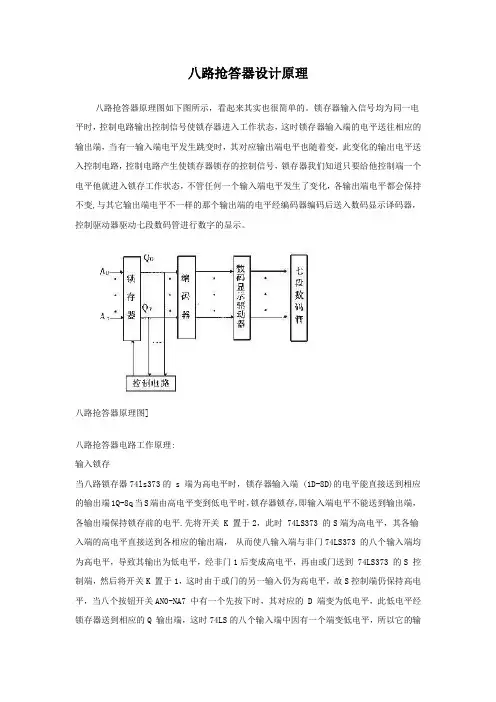

八路抢答器设计原理
八路抢答器设计原理八路抢答器原理图如下图所示，看起来其实也很简单的。
锁存器输入信号均为同一电平时，控制电路输出控制信号使锁存器进入工作状态，这时锁存器输入端的电平送往相应的输出端，当有一输入端电平发生跳变时，其对应输出端电平也随着变，此变化的输出电平送入控制电路，控制电路产生使锁存器锁存的控制信号，锁存器我们知道只要给他控制端一个电平他就进入锁存工作状态，不管任何一个输入端电平发生了变化，各输出端电平都会保持不变,与其它输出端电平不一样的那个输出端的电平经编码器编码后送入数码显示译码器，控制驱动器驱动七段数码管进行数字的显示。
八路抢答器原理图]八路抢答器电路工作原理:输入锁存当八路锁存器74ls373的 s 端为高电平时，锁存器输入端 (1D-8D)的电平能直接送到相应的输出端1Q-8q当S端由高电平变到低电平时，锁存器锁存，即输入端电平不能送到输出端，各输出端保持锁存前的电平.先将开关 K 置于2，此时 74LS373 的S端为高电平，其各输入端的高电平直接送到各相应的输出端，从而使八输入端与非门74LS373 的八个输入端均为高电平，导致其输出为低电平，经非门1后变成高电平，再由或门送到 74LS373 的S 控制端，然后将开关K 置于1，这时由于或门的另一输入仍为高电平，故S控制端仍保持高电平，当八个按钮开关AN0-NA7 中有一个先按下时，其对应的 D 端变为低电平，此低电平经锁存器送到相应的Q 输出端，这时74LS的八个输入端中因有一个端变低电平，所以它的输出端变为高电平，经非门1和或门后，使s控制端由高电平变成低电平，74LS373 执行锁存功能，如果这时还有按钮按下，锁存器对应的输出端电平也不会变.[八路抢答器电路图]编码和译码显示74LS74LS为输入低电平有效和输出低电平有效，即当I0端为低电平而其它输入端为高电平时，输出端Y2,Y1,Y0均为高电平，I1端为低电平而其它输入端为高电平时，Y2,Y1端均为高电平，Y0 端为低电平，以此类推锁存在锁存器输出端的低电平送到74LS148，由 74LS148进行编码，编成的二进制代码电平经非门 2 3 4分别倒相后，送到BCD码七段译码驱动器74LS247再由74LS247输出端送出驱动电平驱动共阳极七段数码管5EF105显示相应的数字，如I0端为低电平时，显示0;I4端为低电平时，显示4，当八个按钮开关都不按下时，由于锁存器的各输出端均为高电平，经74LS30后使74LS247的熄灭控制端得到低电平，因此数码管不显示.写到这里先告一个段落了，转载此八路抢答器论文必须保留地址！参考文献：【1】王冬梅，张建秋版》, 2009, 27(3):350-352。
数电八路抢答器课程设计
数电八路抢答器课程设计一、引言数电八路抢答器是一种基于数字电路设计的设备，用于进行抢答竞赛。
本课程设计将详细介绍数电八路抢答器的原理、设计过程和实现方法。
二、数电八路抢答器的原理数电八路抢答器由主控制器、显示屏、按钮和信号输入模块组成。
其工作原理如下：1. 主控制器通过按钮检测模块检测每个参赛者的按键动作。
2. 当有参赛者按下按钮时，按钮检测模块会向主控制器发送信号。
3. 主控制器根据接收到的信号判断哪个参赛者按下了按钮，并将该参赛者的编号发送给显示屏。
4. 显示屏上显示被判定为第一名的参赛者编号。
三、数电八路抢答器的设计过程1. 系统需求分析我们需要明确系统的功能需求和性能要求。
根据题目要求，我们需要实现一个能够支持最多8位参赛者同时抢答并显示第一名的系统。
2. 系统框架设计系统框架设计是整个设计过程的基础，它包括主控制器、显示屏、按钮和信号输入模块之间的连接关系和通信机制。
我们需要根据系统需求，确定各个模块的功能和接口。
3. 电路设计在电路设计中，我们需要根据系统框架设计的结果，选择合适的数字电路元件，并进行电路连线。
主要包括按钮检测模块、信号输入模块和显示屏的电路设计。
4. 电路测试与调试完成电路设计后，我们需要进行测试与调试。
通过外部信号源模拟参赛者按下按钮的动作，检验按钮检测模块是否正常工作；测试信号输入模块是否能够正确接收到参赛者编号；验证显示屏是否能够正常显示第一名参赛者的编号。
5. 系统集成与优化在完成各个模块的测试与调试后，我们需要将它们进行集成，并对整个系统进行优化。
可以添加声音提示功能或增加LED灯效果来提高用户体验。
四、数电八路抢答器的实现方法1. 硬件实现硬件实现是将上述设计过程中得到的电路图和元件连接起来以构建实际的抢答器设备。
可以使用面包板或印刷电路板来搭建电路，并根据需要进行元件的布局和焊接。
2. 软件实现软件实现是编写嵌入式程序，控制各个模块的工作。
主要包括按钮检测模块、信号输入模块和显示屏的控制程序。

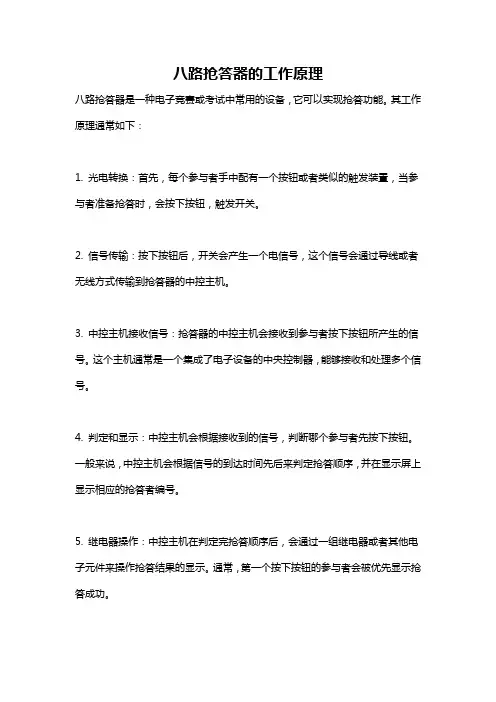

八路抢答器的工作原理
八路抢答器的工作原理
八路抢答器是一种电子竞赛或考试中常用的设备，它可以实现抢答功能。
其工作原理通常如下：
1. 光电转换：首先，每个参与者手中配有一个按钮或者类似的触发装置，当参与者准备抢答时，会按下按钮，触发开关。
2. 信号传输：按下按钮后，开关会产生一个电信号，这个信号会通过导线或者无线方式传输到抢答器的中控主机。
3. 中控主机接收信号：抢答器的中控主机会接收到参与者按下按钮所产生的信号。
这个主机通常是一个集成了电子设备的中央控制器，能够接收和处理多个信号。
4. 判定和显示：中控主机会根据接收到的信号，判断哪个参与者先按下按钮。
一般来说，中控主机会根据信号的到达时间先后来判定抢答顺序，并在显示屏上显示相应的抢答者编号。
5. 继电器操作：中控主机在判定完抢答顺序后，会通过一组继电器或者其他电子元件来操作抢答结果的显示。
通常，第一个按下按钮的参与者会被优先显示抢答成功。
总之，八路抢答器的工作原理主要是通过信号的传输、接收和处理来实现抢答者顺序的判定和结果的显示。
这种设备可以在公平、公正的基础上，提高比赛或考试的效率和准确性。

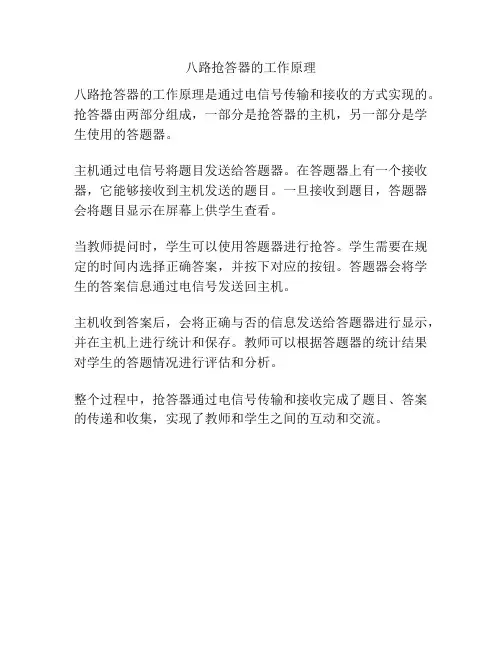

八路抢答器的工作原理
八路抢答器的工作原理
八路抢答器的工作原理是通过电信号传输和接收的方式实现的。
抢答器由两部分组成，一部分是抢答器的主机，另一部分是学生使用的答题器。
主机通过电信号将题目发送给答题器。
在答题器上有一个接收器，它能够接收到主机发送的题目。
一旦接收到题目，答题器会将题目显示在屏幕上供学生查看。
当教师提问时，学生可以使用答题器进行抢答。
学生需要在规定的时间内选择正确答案，并按下对应的按钮。
答题器会将学生的答案信息通过电信号发送回主机。
主机收到答案后，会将正确与否的信息发送给答题器进行显示，并在主机上进行统计和保存。
教师可以根据答题器的统计结果对学生的答题情况进行评估和分析。
整个过程中，抢答器通过电信号传输和接收完成了题目、答案的传递和收集，实现了教师和学生之间的互动和交流。
8路抢答器电路制作原理分析
1
1 1 1 1 1 1 1 1 1 1 1 1 1
1
1 1 1 1 1 1 1 1 1 1 1 1 1
0
0 0 0 0 0 1 1 1 1 1 1 1 1
0
0 1 1 1 1 0 0 0 0 1 1 1 1
1
1 0 0 1 1 0 0 1 1 0 0 1 1
1N4148 D14 1N4148
X3 R5 100kΩ
2.5 V
2N2222A
RPACK 7
1）抢答器开关及编码电路如图
VCC 5V SB1 D1 Key = 1 SB2 D2 Key = 2 SB3 1N4148 D3 1N4148 Key = 3 SB4 D4 1N4148 D5 Key = 4 SB5 1N4148 D6 1N4148 D7 Key = 5 SB6 1N4148 D8 1N4148 D9 Key = 6 SB7 1N4148 D10 1N4148 D11 Key = 7 SB8 Key = 8 1N4148 D12 1N4148 R1 R2 R3 R4 10kΩ 10kΩ 10kΩ 10kΩ X3 X4 2.5 V
0
0 1 1 1 0 1 1 0 0 0 0 0
1
1 1 1 1 0 1 1 0 0 0 0 0 0
2
3 4 5 6 7 8 9 消隐 消隐 消隐 消隐 消隐 消隐
1
1
1
X
X
X
X
锁
存
锁存
显示译码器与数码管的连接
译码器输出高电平可以驱动 相应的共阴极发光二极管 发光显示。
a b c d e f g
译码器输出低电平可以驱 动相应的共阳极发光二极 管发光显示。
51单片机八路数码管抢答器控制原理
51单片机八路数码管抢答器控制原理
该抢答器通过使用51单片机作为控制器，实现了对8个数码管的控制，以及对抢答器的各种状态进行监测，并通过7个按键进行操作。
同时，该抢答器采用中断方式实现按键操作，提高了实时性和精确性。
具体实现原理如下：
1. 程序启动后，先对8个数码管和7个按键进行初始化，设置对应的端口和通道。
2. 在主循环中，通过调用显示函数，实现对8个数码管的控制，实时更新抢答器的状态和抢答者的得分情况。
3. 通过中断方式实现按键的操作，对应的中断服务函数会检测按键是否按下，如果是则根据按键的编号执行对应的操作，如启动抢答、重置得分、结束游戏等。
4. 在启动抢答后，每隔一段时间会通过随机数生成器选择一个抢答者，并通过数码管显示其编号，此时其他抢答者需要尽快按下对应的按键，首先按下的抢答者将获得得分，并且进行下一轮抢答。
总之，该抢答器通过51单片机的控制和多种功能的实现，可以有效地提高游戏的趣味性和竞争性，适用于各种场合的抢答游戏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C D八路数显抢答器使
用原理
SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
一、功能简介
1、功能说明
抢答器可以根据抢答情况，显示优先抢答者的号数，同时蜂鸣器发声，表示抢答成功。
抢答器由抢
答，编码，优先，锁存，数显及复位电路组成，它的组成原理图如图1所示。
2、电路原理简介
该抢答器电路可同时进行八路优先抢答。
按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答
者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键。
复位后，显示清零，可继续抢
答。
SB1～SB8 为抢答键；SB9 为复位键；CD4511 是一块含BCD—7 段锁存/译码/驱动电路于一
体的集成电路，其中1、2、6、7 为BCD 码输入端，9～15 脚为显示输出端，3 脚（LT）为测试
验出端，当"LT"为0 时，输出全为1，4 脚（BI）为消隐端，BI 为0 时输出全为0，5 脚(LE)为锁
存允许端，当LE 由"0"变为"1"时，输出端保持LE 为0 时的显示状态。
16 脚为电源正，8 脚为电
源负。
555 及外围电路组成抢答器声响电路。
整个电路可以采用直流供电。
元件清单
二、电路所需器件介绍
1、 CD4511 BCD-7 段译码驱动器
CD4511 是常用的七段显示译码驱动器，它的内部除了七段译码电路外，还这有锁存电路和输
出驱动器部分，具有输出电流大，最大可达25mA,可直接驱动LED 数码管。
CD4511 由4 个输入端
A/B/C/D 和7 个输出端a~g，它还具有输入BCD 码锁存、灯测试和熄灭控制功能，它们分别由锁存
端LE、灯测试LT、熄灭控制端BI 来控制。
引脚图如2 所示，真值表如图3 所示。
2、时基电路TLC555
TLC555 与NE555 参数基本相同，但TLC555 为COMS 结构，具有温漂小、内部分布参数小等优点。
TLC555 是一块时基集成电路，它可以构成多谐振荡器、单稳态触发器、施密特触发器等，是一
块用途广泛的集成电路。
TLC555 集成电路管脚如图4，内部等效电路如图5。
TLC555 引脚功能简介：
1 脚：公共地端为负极。
2 脚：低触发端TRIG，低于1／
3 电源电压时即导通。
3 脚：输出端OUT，电流可达200mA。
4 脚：强制复位端RESET，不用时可与电源正极相连或悬空。
5 脚：用来调节比较器的基准电压，简称控制端CONT，不用时可悬空，或通过μF 电容器
接地。
6 脚：高触发端THRES，也称阈值端，高于2/3 电源电压时即截止。
7 脚：放电端DISCH。
8 脚：电源正极VDD。
