线控器操作说明
线控器操作
线控器操作流程PCL线控器为智能控制模块。
(操作面板常用功能键开机、关机、模式切换、温度设置、查询、复位等功能。
)1、冬季采暖模式，面板显示为小太阳。
冬夏季模式切换、只需要按模式键进行模式切换（生活热水也是通过此键进行设计，操作时建议在关机的状态下进行操作）;2、采暖可选择地板采暖，也可选择风机盘管采暖；需要阀门切换，冬季采暖时，地暖系统的两个阀门敞开，空调的两个阀门关闭。
夏季制冷时，空调的两个阀门敞开，地暖的两个阀门关闭（需要提前进行模式切换）；3、温度控制；制冷工况下回水温度的设置范围为25-50；设备出厂制热默认为40度；控制方式为：按设置键3秒，出现密码输入界面（密码1230），通过上下键进行数字调节，密码位置的切换通过模式键进行切换输入完毕后按复位键确认，然后按查询键按到02进行采暖温度设定，03为生活热水的温度设定。
温度设置完成后按复位键确认，完成温度设定，60秒后自动返回到初始页面。
4、在系统缺水、有空气、临时停电、负荷过大等突发情况，面板会出现报警状态（报警状态下，压缩机不工作）。
报警状态的解除方式为按住复位键3秒，即可清除报警状态（清除前需了解报警原因，以便更好地了解机组的性能及解决方案）。
5、生活热水循环泵为24小时循环（即用即热，大循环；不是用热水时，可不启动此泵）。
6、1#机与2#机互为备用，制热工况下只能开启一台机器。
7、建议主开启1#机。
若开启2#机，需在1#机关闭状态下，把功能模式设置为生活热水模式（△），即可开启2#机。
此时1#机为开机状态，确认室内生活热水正常供应即可。
8、按键模式按一下（循环按）出现的符号组合:1/太阳(☀)----------------------制热2/雪花(*)----------------------制冷3/三角(△)----------------------生活热水4/太阳+三角(☀△)---------------制热带生活热水（冬季）5/雪花+三角(* △)--------------制冷带生活热水（夏季）。
大金线控器使用说明
大金线控器使用说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。
2．运转指示灯（红色）：在运转时，该指示灯点亮。
3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。
4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。
5．“”显示（设定温度）：可通过17键来调节温度。
6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。
7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。
8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。
9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。
10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。
11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。
12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。
⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。
控制器上显示“”（除霜／热起动）。
13．定时器方式启动／停止钮：由专业人员操作。
14．定时器开／关钮：由专业人员操作。
15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。
17．温度设定钮：使用该钮，可设定温度调节器的设定温度。
18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。
19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

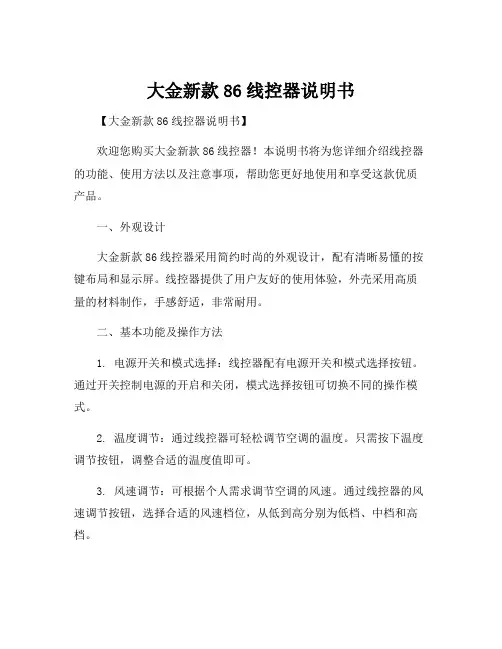

大金新款86线控器说明书
大金新款86线控器说明书【大金新款86线控器说明书】欢迎您购买大金新款86线控器！本说明书将为您详细介绍线控器的功能、使用方法以及注意事项，帮助您更好地使用和享受这款优质产品。
一、外观设计大金新款86线控器采用简约时尚的外观设计，配有清晰易懂的按键布局和显示屏。
线控器提供了用户友好的使用体验，外壳采用高质量的材料制作，手感舒适，非常耐用。
二、基本功能及操作方法1. 电源开关和模式选择：线控器配有电源开关和模式选择按钮。
通过开关控制电源的开启和关闭，模式选择按钮可切换不同的操作模式。
2. 温度调节：通过线控器可轻松调节空调的温度。
只需按下温度调节按钮，调整合适的温度值即可。
3. 风速调节：可根据个人需求调节空调的风速。
通过线控器的风速调节按钮，选择合适的风速档位，从低到高分别为低档、中档和高档。
4. 模式选择：线控器提供多种模式供用户选择，如自动模式、制冷模式、制热模式等。
根据需要选择合适的模式即可。
5. 定时开关机：线控器还具备定时开关机功能，用户可根据自己的生活习惯，在线控器上设置定时开机和定时关机时间，实现自动开关机。
三、注意事项1. 使用前请阅读本说明书并按照指导正确操作。
2. 请勿将线控器暴露在阳光直射、高温或潮湿的环境中，以免影响性能。
3. 使用线控器时，请保持按键面板干净，避免水或其他液体进入内部。
4. 请勿使用尖锐物品敲击或损坏线控器。
5. 如果长时间不使用线控器，请拔掉电源插头以节省能源。
以上是对大金新款86线控器的简要介绍和使用注意事项，相信通过阅读本说明书，您已经了解了如何正确操作并享受这款产品带来的舒适体验。
在使用过程中如有疑问，请随时与我们联系，我们将竭诚为您提供解答和支持。
祝您使用愉快！。
大金线控器使用说明
1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。
2．运转指示灯（红色）：在运转时，该指示灯点亮。
3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。
4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。
5．“”显示（设定温度）：可通过17键来调节温度。
6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。
7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。
8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。
9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。
10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。
11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。
12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。
⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。
控制器上显示“”（除霜／热起动）。
13．定时器方式启动／停止钮：由专业人员操作。
14．定时器开／关钮：由专业人员操作。
15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。
17．温度设定钮：使用该钮，可设定温度调节器的设定温度。
18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。
19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。
20．运转方式选择钮：按该钮，可选择系统的运转方式。
大金线控器使用说明
大金线控器使用说明一、概述大金线控器是一种用于控制大金空调设备的遥控器，通过与主机进行无线通讯，实现对空调设备的各项功能进行控制。
本使用说明将详细介绍大金线控器的开机与关机操作、温度调节、模式选择、风速控制、定时功能以及其他常用功能的操作方法。
二、开机与关机操作1.开机按下大金线控器的电源开关按钮，待显示屏上出现大金标志后，屏幕会进入待机状态，表示大金空调已启动。
电源开关按钮位于控制界面的右下方，为圆形按钮。
2.关机若需要关闭大金空调设备，按住电源开关按钮3秒钟即可关机。
关闭后，显示屏会自动关闭，大金线控器将处于关闭状态。
三、温度调节1.增加温度按下大金线控器上的“+”按钮，每按一次，温度会自动升高1°C。
长按该按钮可以快速调整温度。
2.降低温度按下大金线控器上的“-”按钮，每按一次，温度会自动降低1°C。
长按该按钮可以快速调整温度。
四、模式选择1.制冷模式在控制界面上，找到制冷模式按钮，并按下该按钮。
即可将大金空调设备切换至制冷模式。
2.制热模式在控制界面上，找到制热模式按钮，并按下该按钮。
即可将大金空调设备切换至制热模式。
3.送风模式在控制界面上，找到送风模式按钮，并按下该按钮。
即可将大金空调设备切换至送风模式。
4.除湿模式在控制界面上，找到除湿模式按钮，并按下该按钮。
即可将大金空调设备切换至除湿模式。
5.自动模式在控制界面上，找到自动模式按钮，并按下该按钮。
即可将大金空调设备切换至自动模式。
五、风速控制1.低风速在控制界面上，找到低风速按钮，并按下该按钮。
即可将大金空调设备设置为低风速模式。
在控制界面上，找到中风速按钮，并按下该按钮。
即可将大金空调设备设置为中风速模式。
3.高风速在控制界面上，找到高风速按钮，并按下该按钮。
即可将大金空调设备设置为高风速模式。
4.自动风速在控制界面上，找到自动风速按钮，并按下该按钮。
即可将大金空调设备设置为自动风速模式。
六、定时功能1.设置定时开机在控制界面上，找到定时开机按钮，并按下该按钮。
线控器操作说明
线控器操作说明1、开关机按“开关”键，启动空调。
再次按下“开关”键，停止空调的运行。
注：图4中所示为接通电源后的关机状态。
图5中所示为接通电源后的开机状态。
2、模式设置开机状态下，每按一次“模式”键，操作模式按如下顺序变化：3、温度设置开机状态下按“增加”或“减少”键增加/减少设定温度；长按时，每0.5秒温度以1℃为单位增加或减少。
制冷、抽湿和制热模式下温度设定范围为：16℃~18℃。
送风模式下设定温度固定26度。
4、风速设置开机状态下，按“风速”键，风扇速度按如下顺序变化：注：除湿模式中，风扇速度会自动设定为低速。
5、定时设置开机状态下，按“定时”键设定关机时间；关机状态下，按“定时”键设定开机时间。
设定定时：未定时时，按下“定时”键，液晶将显示“xx. x小时”，且“小时”字样闪烁，此时按“增加”或“减少”键调节定时时间。
按“确认/取消”，完成设定。
取消定时：设定定时后，按“定时”键，液晶不再显示“xx. x小时”，定时取消。
定时范围：0.5~24小时。
每按一次“增加”或“减少”键，设定时间增加/减少0.5小时，长按时每0.5秒自动增加/减少0.5小时。
6、扫风功能设置开启扫风：开机状态下按“功能”键，切换至扫风功能，扫风图标闪烁，按“确认/取消”键可开启扫风功能，选中后扫风图标显示。
关闭扫风：扫风功能开启时，按“功能”键，切换至扫风功能，扫风图标闪烁，按确认/取消”键可关闭扫风功能，扫风图标消失。
睡眠、节能、超强、干燥、静音功能设置于扫风功能设置类似。
7、睡眠功能设置开启睡眠：开机状态下按“功能”键，切换至睡眠功能，按“增加”或“减少”键可切换睡眠1、2、3，再按“确认/取消”键可开启睡眠功能。
关闭睡眠：睡眠功能开启时，按“功能”键，切换至睡眠功能，在按“确认/取消”键可以关闭睡眠功能。
掉电后恢复上电时默认睡眠关；送风模式无睡眠功能。
普瑞思顿线控器说明书
普瑞思顿线控器说明书一、产品概述二、外观与配件普瑞思顿线控器外观小巧，尺寸为10cm×5cm×1cm，重量轻便，可以携带。
线控器正面有液晶显示屏，显示当前操作状态和设置信息，便于用户操作。
背面有一个电池仓口，可供用户更换电池。
配件部分包括线控器本身、说明书和一节CR2032电池。
三、功能与操作1.开关机功能：按下“开关”键，可实现设备的开关机控制。
2.音量调节：通过“音量加”和“音量减”键，可实现对设备音量的增加和减小。
3.频道选择：通过“频道加”和“频道减”键，可实现对设备频道的切换。
4.模式切换：按下“模式”键，可实现设备模式的切换，例如电视机的电视模式和DVD模式。
5.数字键盘：通过数字键盘可实现对设备功能、菜单的选择和输入。
6.定时器：通过“定时器”键，可设置设备的定时开关机功能。
操作步骤：1.确认设备：使用线控器前，请确保线控器与需要控制的设备相匹配。
2.电池安装：将背面电池仓口打开，安装一节CR2032电池，注意电池正负极的安装方向。
3.开机：按下线控器上的“开关”键，设备将开机。
4.音量调节：按下“音量加”键，设备音量将增加；按下“音量减”键，设备音量将减小。
5.频道选择：按下“频道加”键，设备的频道将增加；按下“频道减”键，设备的频道将减小。
6.模式切换：按下“模式”键，设备模式将切换，用户可根据需要进行选择。
7.数字键盘：根据需要选择和输入对应的数字，来控制设备的功能和菜单。
8.定时器：按下“定时器”键，根据提示进行定时设置，设备将在指定时间进行开关机。
四、注意事项1.线控器与设备需在一定距离内有效，遮挡或距离过远会导致控制失败。
2.使用线控器时，请勿将线控器置于高温、潮湿或阳光直射的地方。
3.请勿用力敲击或摔打线控器，以免损坏设备。
4.请勿将线控器拆卸，否则将影响产品的正常使用。
5.请按照正确的方法更换电池，不得将电池直接丢弃或放入火中。
五、维护与保养1.线控器在使用过程中可擦拭表面的污渍，但请勿使用刷子或擦拭剂。
富士通多联机内机线控器说明书
富士通多联机内机线控器说明书
富士通多联机内机线控器（以下简称线控器）是一种用于控制富士通多联机内机的设备。
下面是一份该线控器的说明书：
1. 线控器外观：
线控器外观呈长方形，有一个液晶显示屏和一些按键。
液晶显示屏用于显示当前的设置和状态信息，按键用于进行各种操作和设置。
2. 功能：
线控器具有以下主要功能：
- 调节室内温度：通过增加或降低空调的工作强度来调节室内温度。
- 风速调节：可以选择不同的风速模式来调节送风速度。
- 模式选择：可以选择不同的工作模式，如制冷、制热、通风等。
- 定时功能：可以设置自动开关机时间，实现定时开关机。
- 温度显示：可以显示当前室内温度。
- 故障显示：在发生故障时，会显示相应的故障代码。
3. 操作：
- 开机/关机：长按电源键可以开启或关闭线控器。
- 温度调节：使用温度调节按钮可以增加或降低设定温度。
- 按钮操作：通过其他按键可以选择不同的模式、风速和定时功能。
- 显示：液晶显示屏会显示当前的设置和状态信息，如设定温度、室内温度、工作模式等。
4. 注意事项：
- 使用前请先阅读说明书，了解线控器的操作方法和注意事项。
- 如需进行更复杂的设置，请参考详细的操作说明。
- 定期清洁线控器，避免灰尘和污垢影响其正常使用。
- 如遇到故障，请联系富士通售后服务中心或专业维修人员进行维修。
以上是富士通多联机内机线控器的简要说明书，希望对您有所帮助。
如需更详细的操作说明，请参考附带的详细说明书或联系相关服务中心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线控器操作说明
1、开关机
按“开关”键，启动空调。
再次按下“开关”键，停止空调的运行。
注：图4中所示为接通电源后的关机状态。
图5中所示为接通电源后的开机状态。
2、模式设置
开机状态下，每按一次“模式”键，操作模式按如下顺序变化：
3、温度设置
开机状态下按“增加”或“减少”键增加/减少设定温度；长按时，每0.5秒温度以1℃为单位增加或减少。
制冷、抽湿和制热模式下温度设定范围为：16℃~18℃。
送风模式下设定温度固定26度。
4、风速设置
开机状态下，按“风速”键，风扇速度按如下顺序变化：
注：除湿模式中，风扇速度会自动设定为低速。
5、定时设置
开机状态下，按“定时”键设定关机时间；关机状态下，按“定时”键设定开机时间。
设定定时：未定时时，按下“定时”键，液晶将显示“xx. x小时”，且“小时”字样闪烁，此时按“增加”或“减少”键调节定时时间。
按“确认/取消”，完成设定。
取消定时：设定定时后，按“定时”键，液晶不再显示“xx. x小时”，定时取消。
定时范围：0.5~24小时。
每按一次“增加”或“减少”键，设定时间增加/减少0.5小时，长按时每0.5秒自动增加/减少0.5小时。
6、扫风功能设置
开启扫风：开机状态下按“功能”键，切换至扫风功能，扫风图标闪烁，按“确认/取消”键可开启扫风功能，选中后扫风图标显示。
关闭扫风：扫风功能开启时，按“功能”键，切换至扫风功能，扫风图标闪烁，按确认/取消”键可关闭扫风功能，扫风图标消失。
睡眠、节能、超强、干燥、静音功能设置于扫风功能设置类似。
7、睡眠功能设置
开启睡眠：开机状态下按“功能”键，切换至睡眠功能，按“增加”或“减少”键可切换睡眠1、2、3，再按“确认/取消”键可开启睡眠功能。
关闭睡眠：睡眠功能开启时，按“功能”键，切换至睡眠功能，在按“确认/取消”键可以关闭睡眠功能。
掉电后恢复上电时默认睡眠关；送风模式无睡眠功能。
