时间继电器的用途及分类
时间继电器的用法
时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置，它能够在设定的时间内控制电器的启动和停止。
时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。
本文将介绍时间继电器的原理、用途、安装方法以及注意事项，帮助读者更好地了解和使用时间继电器。
一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。
其原理是利用控制电源和计时装置来控制开关触点的通断，从而实现对电器设备的启动和停止。
时间继电器通常由计时模块、控制模块和输出模块组成，计时模块负责设定时间参数，控制模块负责根据时间参数控制开关状态，输出模块则负责驱动被控制的电器设备。
二、时间继电器的用途1. 工业控制：在工业自动化生产线上，时间继电器可以用来控制设备的启动和停止时间，实现生产过程的自动化。
2. 电力系统：时间继电器可以用来控制电力系统中的开关设备，如定时开关、定时报警等功能。
3. 安防系统：在安防监控系统中，时间继电器可以用来控制摄像头、警报器等设备的启动和停止，定时录像、定时报警等功能。
4. 家用电器：一些家用电器如洗衣机、烘干机等也会配备时间继电器，以实现定时启动和停止的功能。
三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数，选择合适的安装位置。
2. 将时间继电器的控制电路与被控制设备的电路连接，通常需要连接控制电源、输入信号、输出信号等线路。
3. 对时间继电器进行电源接线和调试，设置相应的参数，确认工作正常后进行固定安装。
四、时间继电器的注意事项1. 在安装和使用时间继电器时，需要严格按照产品说明书的要求进行操作，避免因操作不当导致设备故障或安全事故。
2. 定期对时间继电器进行维护检查，保持设备的正常运行状态。
3. 如果时间继电器工作异常或有故障现象，应及时停止使用并寻求专业人士进行维修。
在使用时间继电器时，用户应了解其原理和使用方法，合理设置工作参数，正确安装，并根据需要进行维护保养，确保时间继电器的正常运行，为各项工作提供准确可靠的时间控制。

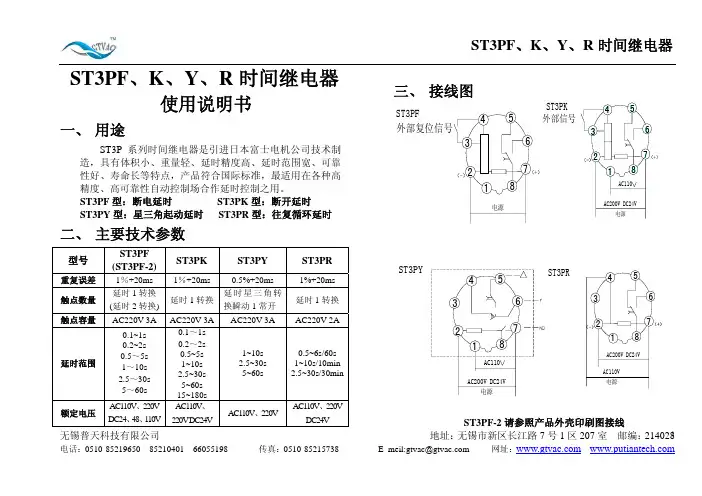

ST3PF时间继电器
ST3PK
1％+20ms
延时 1 转换
AC220V 3A 0.1～1s 0.2～2s 0.5~5s 1~10s 2.5~30s 5~60s 15~180s AC110V、
220V DC24V
ST3PY
0.5%+20ms 延时星三角转 换瞬动 1 常开
AC220V 3A
55 +0.5 0
48(52) 0.2
四、 安装方式
1. 当需要装置安装时，选用 TP28S 型螺钉式插座或 TP28X 型 导轨式插座；
2. 当需要导轨安装时，选用 TP28X 型导轨式插座，适用于 35mm 标准导轨安装；
3. 当需要面板安装时，选用 TX2 型附件及 ATXINS 型插座。
安装尺寸如下：
ST3PY 型：星三角起动延时 ST3PR 型：往复循环延时
二、 主要技术参数
型号
重复误差 触点数量 触点容量
延时范围
额定电压
ST3PF (ST3PF-2)
1％+20ms 延时 1 转换 (延时 2 转换)
AC220V 3A
0.1~1s 0.2~2s 0.5～5s 1～10s 2.5～30s 5～60s
传真：0510-85215738
ST3PF、K、Y、R 时间继电器
三、 接线图
ST3PF
4
外部复位信号
3
ST3PK
5
外部信号
6
2
7
18
电源
45
3
6
2
7
18
AC110
AC200V DC24V 电源
ST3PY
453Biblioteka 62718
时间继电器
定子绕组串电阻减压启动控制
启动过程如下：合上空气开关QF，按下启动按钮SB1，接 触器KM1线圈通电，KM1主触头闭合，定子绕组串电阻减 压启动，同时时间继电器开始计时(计时时间的长短根据现 场负载大小及电动机功率等实际情况确定)。当时间继电器 计时时间到，触点动作，常开触点吸合，接触器KM2线圈得 电，KM2主触头闭合，同时KM2辅助常闭触头断开KM1线 圈回路，电动机工作在全压运行状态，串电阻减压启动过程 结束。
空气式；电子式；电动式。
图1.4.3 时间继电器
时间继电器电气图形及文字符号
空气式时间继电器
构成：电磁机构+触头+汽缸（活塞） 原理：利用空气阻尼的原理工作。 图1.6.3 a通电延时型、b断电延时型 主要参数： 延时类型及触点 吸引线圈电压， 延时范围 0.4~60S或0.4~180S 电气符号：图1.6.4 特点：价低、可靠、定时精度差
时间继电器
复习：
1.熔断器、热继电器、断路器的图形符号和作用分别是？ 2.画出接触器的线圈和触点的符号，并简述其动作原理。 引入： 同学们，接下来我们将学习另外两种比较常用的继电器，时
间继电器和速度输入信号（线圈的通电或断电）开始，经过 一定时间的延迟后才输出信号（触点的闭合或断开）的继 电器。 用途：用于时间控制，又称定时器。 延时类型：通电延时型、断电延时型。 结构分类：空气式、电子式（数字式）、电动式等。
4-绕组
速度继电器的图形、文字符号
小结：
时间继电器从得到输入信号（线圈的通电或断电）开始，经 过一定时间的延迟后才输出信号（触点的闭合或断开），用 于时间控制，又称定时器。速度继电器是一种反映转速和转 向的继电器，用于电动机的反接制动控制线路。
时间继电器的用途、分类及如何选用
时间继电器的用途、分类及如何选用一、什么是时间继电器？它有哪些用途？时间继电器是一种自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定延时，该延时又符合其准确度要求的继电器，即从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器。
常用时间继电器的外形如图3-16所示，时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。
二、时间继电器有哪些类型？时间继电器的种类很多，主要有以下类型：1.按动作原理分类有电磁式、同步电动机式、空气阻尼式、晶体管式（又称电子式）等。
1）电磁式时间继电器结构简单、价格低廉，但延时较短（例如JT3型延时时间只有0.3～5.5s），且只能用于直流断电延时。
2）同步电动机式时间继电器（又称电动机式或电动式时间继电器）的延时准确度高、延时范围大（有的可达几十小时），但价格较昂贵。
3）空气阻尼式时间继电器又称气囊式时间继电器，其结构简单、价格低廉、延时范围较大（0.4～180s），有通电延时和断电延时两种，但延时准确度较低。
4）晶体管式时间继电器又称电子式时间继电器，其体积小、准确度高、可靠性好。
晶体管式时间继电器的延时可达几分钟到几十分钟，比空气阻尼式长，比电动机式短；延时准确度比空气阻尼式高，比同步电动机式略低。
随着电子技术的发展，其应用越来越广泛。
2.按延时方式分类1）通电延时时间继电器接收输入信号后延迟一定的时间，输出信号才发生变化；当输入信号消失后，输出瞬时复原。
2）断电延时时间继电器接收输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定时间，输出才复原。
三、怎样选择时间继电器？1）时间继电器延时方式有通电延时型和断电延时型两种，因此选用时应确定采用哪种延时方式更方便组成控制电路。
2）凡对延时准确度要求不高的场合，一般宜采用价格较低的电磁阻尼式（电磁式）或空气阻尼式（气囊式）时间继电器；若对延时准确度要求较高，则宜采用电动机式或晶体管式时间继电器。

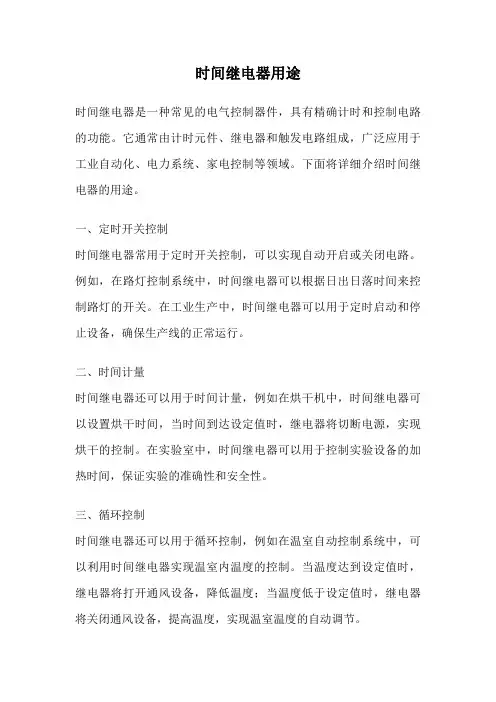

时间继电器用途
时间继电器用途时间继电器是一种常见的电气控制器件，具有精确计时和控制电路的功能。
它通常由计时元件、继电器和触发电路组成，广泛应用于工业自动化、电力系统、家电控制等领域。
下面将详细介绍时间继电器的用途。
一、定时开关控制时间继电器常用于定时开关控制，可以实现自动开启或关闭电路。
例如，在路灯控制系统中，时间继电器可以根据日出日落时间来控制路灯的开关。
在工业生产中，时间继电器可以用于定时启动和停止设备，确保生产线的正常运行。
二、时间计量时间继电器还可以用于时间计量，例如在烘干机中，时间继电器可以设置烘干时间，当时间到达设定值时，继电器将切断电源，实现烘干的控制。
在实验室中，时间继电器可以用于控制实验设备的加热时间，保证实验的准确性和安全性。
三、循环控制时间继电器还可以用于循环控制，例如在温室自动控制系统中，可以利用时间继电器实现温室内温度的控制。
当温度达到设定值时，继电器将打开通风设备，降低温度；当温度低于设定值时，继电器将关闭通风设备，提高温度，实现温室温度的自动调节。
四、倒计时控制时间继电器还可以实现倒计时控制，例如在厨房中，可以使用时间继电器来控制烹饪时间。
当设定的时间到达时，继电器将切断电源，提醒用户食物已经煮熟。
五、电流保护时间继电器还可以用于电流保护，例如在电动机启动过程中，电流会瞬间增大，可能会损坏电动机和其他设备。
时间继电器可以设置一个启动延时，当电动机启动后一段时间内，时间继电器将保持断开状态，以防止电流过大导致损坏。
六、环境控制时间继电器还可以用于环境控制，例如在空调系统中，时间继电器可以根据设定的时间和温度，自动调节空调的工作状态，提供舒适的室内环境。
七、安全保护时间继电器还可以用于安全保护，例如在电梯系统中，时间继电器可以设置一个最长运行时间，超过设定时间后，继电器将切断电源，确保电梯的安全运行。
时间继电器的用途非常广泛，可以实现定时开关控制、时间计量、循环控制、倒计时控制、电流保护、环境控制和安全保护等功能。
时间继电器
电气控制图的绘制规则
原理图一般分主电路和辅助电路两部分：主电路就是从电源到电动机大电流 通过的路径。辅助电路包括控制电路、照明电路、信号电路及保护电路等， 由继电器和接触器的线圈、继电器的触点、接触器的辅助触点、按钮、照明 灯、信号灯、控制变压器等电器元件组成。 控制系统内的全部电机、电器和其它器械的带电部件，都应在原理图中表示 出来。 原理图中各电器元件不画实际的外形图，而采用国家规定的统一标准图形符 号，文字符号也要符合国家标准规定。 原理图中，各个电气元件和部件在控制线路中的位置，应根据便于阅读的原 则安排。同一元器件的各个部件可以不画在一起。例如，接触器、继电器的 线圈和触点可以不画在一起。 图中元件、器件和设备的可动部分，都按没有通电和没有外力作用时的开闭 状态画出。例如，继电器、接触器的触点，按吸引线圈不通电状态画；主令 控制器、万能转换开关按手柄处于零位时的状态画；按钮、行程开关的触点 按不受外力作用时的状态画等。 电气元件应按功能布置，并尽可能按水平顺序排列，其布局顺序应该是从上 到下，从左到右。电路垂直布置时，类似项目宜横向对齐；水平布置时，类 似项目应纵向对齐。 电气原理图中，有直接联系的交叉导线连接点，要用黑圆点表示；无直接联 系的交叉导线连接点不画黑圆点。
+24V
J2
KM KT KM
KM1
J1
KM
电机
J1
0V
KM1
J2
KT
电器控制图的基本知识
电气图的符号 为了表达电气控制系统的设计意图，便于分析系统工作原 理、安装、调试和检修控制系统，必须采用统一的图形符号和 文字符号来表达。 电气控制图的分类 电气系统图和框图 电气原理图 电器布置图 电器安装接线图 功能图 电器元件明细表 电气控制图的绘制规则 电气图的读图方法
时间继电器用途
时间继电器用途时间继电器是一种电气设备，用于控制电路的开关，根据预设的时间参数来实现自动开关电路的功能。
它主要通过控制电磁继电器的动作，以实现电路的断开和闭合。
时间继电器广泛应用于各个领域，具有许多重要的用途。
时间继电器在工业自动化中起着重要的作用。
在生产线上，时间继电器可以根据预设的时间参数，自动控制设备的开关，实现生产过程的自动化。
例如，在汽车制造业中，时间继电器可以控制机器人的动作，精确地完成各种操作，提高生产效率和质量。
此外，时间继电器还可以在工业设备中定时监测和控制温度、湿度等参数，以保证设备的正常运行。
时间继电器在家庭生活中也有广泛的应用。
人们可以利用时间继电器来控制家电设备的开关，实现定时启动和关闭。
比如，可以利用时间继电器控制空调的开关时间，让空调在人们回家之前自动开启，以确保室内温度的舒适；还可以利用时间继电器控制热水器的加热时间，让热水在早晨起床时自动加热好，方便洗漱。
通过时间继电器的应用，人们可以更加方便地控制家电设备，提高生活质量。
时间继电器在照明系统中也发挥着重要的作用。
通过时间继电器的定时开关功能，可以实现夜间照明的自动控制。
例如，在公共场所的照明系统中，可以设置时间继电器，让照明灯在夜晚到来时自动打开，节省能源；在路灯系统中，可以利用时间继电器来控制路灯的亮灭时间，保证夜间交通安全。
时间继电器的应用不仅提高了照明系统的智能化程度，还减少了人工操作的繁琐。
时间继电器还在农业领域起着重要的作用。
通过时间继电器的定时控制功能，可以实现农田灌溉系统的自动化。
农田灌溉是农业生产中不可或缺的一环，传统的人工操作既耗时又费力。
而时间继电器的应用可以根据农作物的生长需求，定时开启和关闭灌溉设备，实现农田灌溉的自动化，提高农作物的产量和质量。
时间继电器作为一种重要的电气设备，在工业、家庭、照明和农业等领域有着广泛的应用。
它可以实现电路的自动开关，提高生产效率和生活质量。
时间继电器的应用不仅简化了人们的操作，还提高了设备和系统的智能化程度，为人们创造了更加便利和舒适的生活环境。
时间继电器ST3PA-C
三、 接线图
4 3
5 6
2
7
18
电源
电源（2-7） 延时常开 1-3
8-6 延时常闭 1-4
8-5
4 3
5 6
2
7
18
电源
电源 （2-7）
延时常开 （8-6） 延时常闭 （8-5） 瞬动常开 （1-3） 瞬动常闭（ 1-4）
4 3
5 6
2
7
18
电源
电源（2-7） 延时常开 1-3
8-6 延时常闭 1-4
8-5
55 +0.5 0
48(52) 0.2
四、 延时范围的转换
1. 向外拨出整定旋钮； 2. 用工具卸下刻度板（2 片）； 3. 对照所需延时范围拨动转换开关； 4. 将刻度板嵌入壳体的槽内，转换开关位置应与刻度板上开关
位置标记相一致； 5. 按原样装上整定旋钮。
五、 安装方式
ST3PC 延时 1 转换 瞬动 1 转换
ST3PG 延时 2 转换 触点容量：AC220V 3A 阻性 延时范围： A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/24h G:0.5-4min/40min/4h/24h 额定电压：AC24 110 220V
本产品符合 GB14048.5-93
公司：无锡普天科技有限公司 地址：无锡市新区长江路 7 号 1 区 207 室 邮编：214028 电话：0510-85219650 85210401 传真：0510-85215738 网址：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间继电器的用途是什么？
➢教学引导
➢教学内容
一、时间继电器的用途
一种利用电磁原理或机械动作原理来延 迟触头闭合或断开的自动控制电器。
➢教学内容
二、时间继电器的分类
按动作原理分为
按延时方式分为
空气阻尼式、电磁式、 电动式和电子式（它们各 有特点，使用不同要求的 场合）
通电延时、断电 延时和重复延时
➢ 教学过程
课后练习
时间继电器的概念、用途及分类
XXXXX XXXXX
掌握时间继电器 的用途及分类。
重点：
时间继电器的用途及 分类。难点：Βιβλιοθήκη 时间继电器的用途及 分类。
教学时间： 0.5学识
教学时间
教学方法： 讲授
教学方法
➢教学引导
展示实物图片， 让学生对时间继电器 有一个感性认识，引 起学生学习兴趣，适 时导入新课学习。
