太阳能LED露台灯的设计
LED光伏太阳能照明系统设计
LED光伏太阳能照明系统设计引言：随着能源危机的日益严重和环保意识的增强，太阳能作为一种可再生能源，逐渐成为一种绿色、清洁、可持续发展的能源替代品。
光伏太阳能照明系统以其节能、环保的特点，逐渐在各个领域得到应用。
本文将介绍一套基于LED光源和光伏太阳能电池板的照明系统设计。
一、系统工作原理介绍：该照明系统主要由光伏太阳能电池板、蓄电池、LED光源和控制电路组成。
光伏太阳能电池板将太阳能转化为电能，通过充电控制电路将电能存储到蓄电池中。
当环境光线不足时，控制电路将蓄电池的电能供给LED 光源，实现照明功能。
二、系统组成及功能介绍：1.光伏太阳能电池板：该电池板采用高效率光伏电池，能够将光能转化为电能，并且具有良好的耐候性和光电转化效率。
电池板可安装在适当的位置，确保充分接收太阳能来供电。
2.蓄电池：该系统使用可充电的蓄电池，一方面可以存储白天光伏电池板转化的电能，另一方面可以在夜间或光线不足时供给LED光源使用，保证正常照明。
3.LED光源：LED的照明效果好，寿命长，能效高，使用寿命可达数万小时，比传统照明设备更加节能环保。
因此，该系统采用LED光源来提供照明。
4.控制电路：该电路主要根据环境光线的强弱来控制蓄电池的充放电状态，确保系统能够根据需要自动调控照明状态。
三、系统设计要点：1.确定电池板的安装位置和角度：根据所在地的纬度和经度以及光照强度来确定太阳能电池板的安装角度和位置。
确保能够获得充足的太阳光照射。
2.选用高效率的太阳能电池板：根据需要确保选用高效率的太阳能电池板，以最大限度地将太阳能转化为电能。
3.选择合适的蓄电池容量：根据LED光源的功率和持续时间来选择合适容量的蓄电池，以确保充足的照明时间。
4.合理安排LED光源：根据实际需求，合理分布LED光源，确保照明均匀。
5.控制电路设计：设计一个控制电路来控制蓄电池的充放电状态，根据环境光照强弱自动调节蓄电池的充放电状态，以保证系统的正常运行。
太阳能台灯的设计毕业设计
毕业设计（论文）太阳能台灯太阳能台灯摘要：太阳能台灯是通过太阳能电池板，吸收太阳能将其转换为电能，并贮存在蓄电池内，当需要照明时,打开开关,即可用于照明。
采用LED作为光源,具有节能省电的特点。
利用太阳能充电,无需频繁更换电池,适应了清洁、环保的发展趋势。
该产品携带方便,操作简单,是现代生活中理想的照明工具。
本文重点研究了利用CHK0501C实现太阳能充电控制技术。
CHK0501C是一款具备涓流、恒流、恒压三段式充电方式的锂电池充电控制芯片，并具有电池短路、过温保护功能；芯片内置了高精度和高电源抑制能力的基准电压源，从而实现了极高精度的浮充电压控制，充分保证了充电的安全性；输出控制端（DRC）耐压高达40V，可以实现多节电池充电控制，简化了外围应用电路；芯片具有完善的锂电池充电保护功能，极大地提高了电池的充电寿命和电池的充电安全性。
[关键词] 太阳能台灯；太阳能充电；CHK0501C目录第1章绪论 (1)第2章太阳能台灯设计方案 (2)2.1 设计的总体框架 (2)2.2 设计的总体思路 (2)第3章太阳能电池简介 (3)3.1 太阳能电池分类 (3)3.2 太阳能电池的工作原理及结构 (4)3.2.1 P型和N型半导体 (4)3.2.2 太阳电池基本工作原理 (5)3.2.3 晶体硅太阳电池结构 (6)3.3 太阳能电池的参数及型号 (7)第4章 LED简介 (8)4.1 LED发光原理 (8)4.2 LED分类及结构 (8)4.3 LED的优点 (9)第5章锂电池简介 (10)5.1 锂离子电池的工作原理 (10)5.2 锂离子电池型号及参数 (10)5.3 锂离子电池的优点 (11)第6章锂电池充电控制芯片CHK0501C (12)6.1 CHK0501C功能介绍 (12)6.1.1 CHK0501C功能概述 (12)6.1.2 CHK0501C管脚排列 (12)6.1.3 CHK0501C功能框图 (12)6.1.4 CHK0501C管脚说明 (13)6.1.5 CHK0501C电学参数 (13)6.2 电路原理图 (14)6.2.1 锂电池充电过程 (14)6.2.2 电池欠压点设置 (15)6.2.3 充电电流设置 (15)6.2.4 浮充电压设置 (16)6.2.5 过温保护功能 (16)6.2.6 LED端口的驱动状态 (17)第7章电路调试 (18)7.1 太阳能台灯实物图 (18)7.2 实物测试过程 (20)7.3 测试结果与存在不足 (24)致谢 (25)参考文献 (26)第1章绪论太阳能台灯利用太阳能充电，是一种绿色、安全的产品，太阳能台灯具有以下优点。
太阳能LED照明系统的研究与设计
综上所述，基于LED的智能照明系统的设计与实现方法涵盖了硬件选型、电路 设计、软件编程等多个环节。随着科技的不断发展，我们有理由相信，基于 LED的智能照明系统在未来的发展中将会有着更为广泛的应用，为人们的生活 带来更多便捷和舒适。
谢谢观看
3、控制器的选用：控制器是太阳能LED照明系统的核心部件之一，主要作用是 控制电池板的充电和LED的放电。选择合适的控制器需要考虑电池板的功率、 LED的电流和电压要求等因素，以确保太阳能LED照明系统的ED照明系统存在的问题，可以采取以下优化措施： 1、采用高效LED：采用高效LED可以有效降低能耗，提高照明质量。
在过去的几年中，LED智能照明系统得到了快速的普及和发展。这主要得益于 其灵活的系统架构、多样的硬件设备以及智能化的软件控制。系统架构方面， LED智能照明系统通常采用模块化设计，便于扩展和升级；硬件设备方面， LED灯具、传感器、控制器等设备不断发展，为系统提供了更多功能和更高效 的实现方式；软件控制方面，借助嵌入式系统和云计算技术，可以实现远程控 制、场景设置、定时开关灯等功能，极大提升了用户的使用体验。
具体实现方法包括以下步骤：
1、LED灯具的选择与布局：根据应用场景和照度需求，选择合适的LED灯具型 号和功率，并确定灯具的布局方案。
2、传感器的选型与安装：选择合适的传感器型号，如光感、人感、温湿度等 传感器，根据实际需求进行安装和调试。
3、控制器的设计：选择合适的微控制器，如Arduino、Raspberry Pi等，根 据具体需求编写控制程序，实现对照明系统的智能化控制。
在实现LED智能照明系统的过程中，需要对其功能进行验证和测试。具体来说， 可以通过实验来验证系统的可行性和有效性。例如，通过调节LED灯具的亮度， 观察照明效果是否达到预期；通过定时控制功能，检查灯具是否能准时开关； 通过设置不同的场景模式，检查系统是否能根据环境自动调节照明效果。
太阳能LED路灯的设计
太阳能LED路灯的设计摘要近年来能源及与之相关的环境成为全世界各国最为关注的热点，各国都在从自己本国的国情出发来解决能源与环境问题。
对我国来说，由于人均能源资源短缺（尤其是油、气、水），环境容量（亦是资源）有限，西部生态脆弱，这个问题尤为严重，它将极大的制约我国的可持续发展以及为中华民族子孙万代生生息息留有生存空间。
从某种意义上讲，人类社会的发展离不开优质能源的出现和先进能源技术的使用。
在当今世界，能源的发展，能源和环境，是全世界、全人类共同关心的问题，也是我国社会经济发展的重要问题。
近年来，我国GDP每年以10%的速度发展，能源消耗急骤增加，环境、生态日益恶化。
这种对自然无序的、掠夺性索取的发展模式已难以为继，实际上已造成当前十分严重的、不可逆转的后果，大自然的惩罚已经不断地凸现出来，并还要继续加重。
在这样的严峻形势下，节能成为了社会生活的主题。
本文设计了一种具有时控和光控相结合的太阳能路灯控制器，利用光敏电阻实现光电控制。
傍晚光线暗时控制器自动接通路灯电源，深夜行人少时根据设置的时间熄灭路灯，早上再自动接通电源点亮路灯、天亮后自动关断。
关键词：控制器，蓄电池充放电控制，太阳能电池，LED，铅酸蓄电池，时控、光控电路目录1 引言 (3)1.1太阳能路灯工作原理 (4)2 方案论证 (5)2.1 设计要求 (5)2.2 方案选择 (5)3 系统总体框图 (6)4 系统硬件 (6) (6)4.1 太阳能电池板·4.2太阳能电池的基本特性 (7)4.3 蓄电池 (7) (8)4.4 太阳能控制器·4.5照明负载 (10)4.6 蓄电池和太阳能板的选用 (11)4.7 过充、过放控制电路 (12)5 太阳能路灯系统设计 (13)5.1 设计要求 (13)5.2 设计原理 (14)总结....................................................................错误！未定义书签。

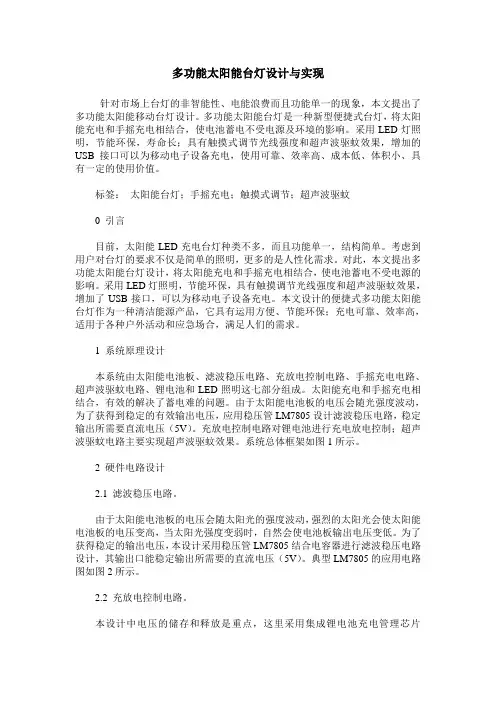

多功能太阳能台灯设计与实现
多功能太阳能台灯设计与实现针对市场上台灯的非智能性、电能浪费而且功能单一的现象，本文提出了多功能太阳能移动台灯设计。
多功能太阳能台灯是一种新型便捷式台灯，将太阳能充电和手摇充电相结合，使电池蓄电不受电源及环境的影响。
采用LED灯照明，节能环保，寿命长；具有触摸式调节光线强度和超声波驱蚊效果，增加的USB接口可以为移动电子设备充电，使用可靠、效率高、成本低、体积小、具有一定的使用价值。
标签：太阳能台灯；手摇充电；触摸式调节；超声波驱蚊0 引言目前，太阳能LED充电台灯种类不多，而且功能单一，结构简单。
考虑到用户对台灯的要求不仅是简单的照明，更多的是人性化需求。
对此，本文提出多功能太阳能台灯设计，将太阳能充电和手摇充电相结合，使电池蓄电不受电源的影响。
采用LED灯照明，节能环保，具有触摸调节光线强度和超声波驱蚊效果，增加了USB接口，可以为移动电子设备充电。
本文设计的便捷式多功能太阳能台灯作为一种清洁能源产品，它具有运用方便、节能环保；充电可靠、效率高，适用于各种户外活动和应急场合，满足人们的需求。
1 系统原理设计本系统由太阳能电池板、滤波稳压电路、充放电控制电路、手摇充电电路、超声波驱蚊电路、锂电池和LED照明这七部分组成。
太阳能充电和手摇充电相结合，有效的解决了蓄电难的问题。
由于太阳能电池板的电压会随光强度波动，为了获得到稳定的有效输出电压，应用稳压管LM7805设计滤波稳压电路，稳定输出所需要直流电压（5V）。
充放电控制电路对锂电池进行充电放电控制；超声波驱蚊电路主要实现超声波驱蚊效果。
系统总体框架如图1所示。
2 硬件电路设计2.1 滤波稳压电路。
由于太阳能电池板的电压会随太阳光的强度波动，强烈的太阳光会使太阳能电池板的电压变高，当太阳光强度变弱时，自然会使电池板输出电压变低。
为了获得稳定的输出电压，本设计采用稳压管LM7805结合电容器进行滤波稳压电路设计，其输出口能稳定输出所需要的直流电压（5V）。

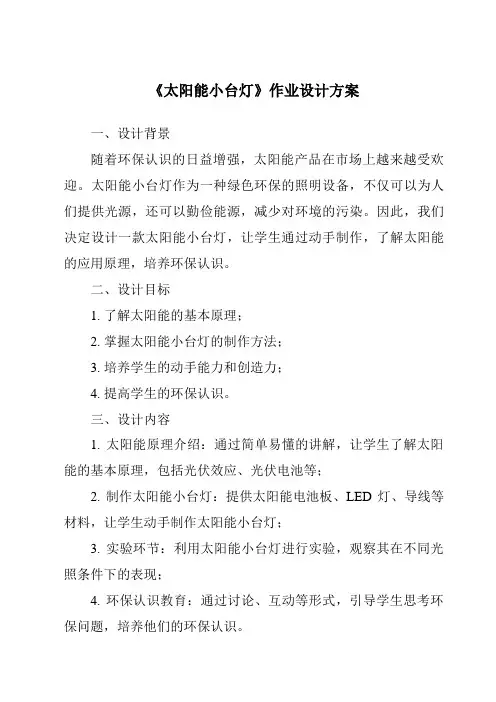

《太阳能小台灯作业设计方案-2023-2024学年科学青岛版》
《太阳能小台灯》作业设计方案一、设计背景随着环保认识的日益增强，太阳能产品在市场上越来越受欢迎。
太阳能小台灯作为一种绿色环保的照明设备，不仅可以为人们提供光源，还可以勤俭能源，减少对环境的污染。
因此，我们决定设计一款太阳能小台灯，让学生通过动手制作，了解太阳能的应用原理，培养环保认识。
二、设计目标1. 了解太阳能的基本原理；2. 掌握太阳能小台灯的制作方法；3. 培养学生的动手能力和创造力；4. 提高学生的环保认识。
三、设计内容1. 太阳能原理介绍：通过简单易懂的讲解，让学生了解太阳能的基本原理，包括光伏效应、光伏电池等；2. 制作太阳能小台灯：提供太阳能电池板、LED灯、导线等材料，让学生动手制作太阳能小台灯；3. 实验环节：利用太阳能小台灯进行实验，观察其在不同光照条件下的表现；4. 环保认识教育：通过讨论、互动等形式，引导学生思考环保问题，培养他们的环保认识。
四、设计步骤1. 准备材料：太阳能电池板、LED灯、导线、胶水等；2. 制作太阳能小台灯：将太阳能电池板与LED灯毗连，固定在支架上，完成太阳能小台灯的制作；3. 进行实验：将太阳能小台灯放在阳光充足的地方，观察LED灯的亮度变化；4. 思考讨论：引导学生思考太阳能在平时生活中的应用，讨论环保问题，培养环保认识。
五、评估方式1. 制作过程评估：评估学生在制作太阳能小台灯过程中的动手能力和创造力；2. 实验表现评估：评估学生对太阳能原理的理解和实验操作能力；3. 思考讨论评估：评估学生对环保问题的思考深度和表达能力。
六、总结通过设计《太阳能小台灯》作业，学生不仅可以了解太阳能的基本原理，还可以通过动手制作太阳能小台灯，培养环保认识，提高环保认识。
希望通过这个作业设计，能够激发学生对环保的兴趣，为未来的环保事业培养更多的人才。
太阳能LED照明系统研究与设计
太阳能LED照明系统研究与设计太阳能LED照明系统是一种利用太阳能作为能源的照明系统，该系统通过将太阳能光转化为电能，以驱动LED光源进行照明。
太阳能是一种可再生能源，不仅环保、可持续，而且成本低廉，因此太阳能LED照明系统在各种应用领域有广泛的应用前景。
光电转换模块是太阳能LED照明系统的核心部分，主要包括太阳能电池板和光电转换器。
太阳能电池板是将太阳能光转化为电能的关键部件，其采用光伏效应将太阳能光转化为直流电能。
太阳能电池板的选用应根据需求确定功率和面积，并选择高效率、高可靠性的产品。
而光电转换器则是将太阳能电池板输出的直流电能转化为交流电能，以供给LED光源使用。
电池模块主要包括蓄电池和电池管理系统。
蓄电池用于储存太阳能电池板输出的电能，以使照明系统在夜间或光照不足时能够正常工作。
电池管理系统则负责监测和管理蓄电池的电荷和放电状态，以保证蓄电池的正常使用寿命和性能。
控制模块是太阳能LED照明系统的智能化管理部分，主要包括光控、时间控、亮度调节和远程监控等功能。
其中光控功能可根据实际光照情况调整LED照明系统的工作状态，以达到节能的目的；时间控功能可设置照明系统的工作时间，自动按时开启和关闭；亮度调节功能可根据需要调节LED光源的亮度，以满足不同场景的需求；远程监控功能可通过互联网对照明系统进行实时监测和管理。
照明模块是太阳能LED照明系统的最终输出部分，主要由LED光源和光学器件组成。
LED光源是一种高效、节能的照明光源，采用LED光源可大大提高能源利用率，降低能源消耗。
光学器件则是对LED光源进行光学设计和控制，以获得所需的照明效果，如均匀照明、投射照明等。
综上所述，太阳能LED照明系统是一种利用太阳能作为能源的照明系统，采用太阳能电池板将太阳能光转化为电能，驱动LED光源进行照明。
该系统具有环保、可持续、低成本等优点，在各种应用领域具有广泛的应用前景。
其研究与设计需要考虑光电转换模块、电池模块、控制模块和照明模块等方面的内容，并且还需要根据实际需求制定相应的技术方案，以实现太阳能LED照明系统的优化和性能提升。
太阳能LED路灯系统设计
太阳能LED路灯系统设计一、引言随着城市化进程的加速，城市对照明设备的需求也逐渐增多。
太阳能LED路灯系统由于其能源节约、环境友好的特点，逐渐成为城市照明领域的首选。
本文将介绍太阳能LED路灯系统的设计。
二、系统组成1.太阳能电池板：太阳能电池板是太阳能LED路灯系统的核心组成部分，它能够将太阳能光能转化为电能。
电池板应选择高效率的太阳能电池片，并具备较高的太阳能转换效率和寿命。
2.蓄电池组：蓄电池组用于存储太阳能电池板转化得到的电能，以供给夜间照明使用。
蓄电池组应具备较大的容量和高效率的充放电特性，以确保夜间能够正常工作。
3.控制器：控制器是太阳能LED路灯系统的智能调节核心，能够根据环境光照的变化自动调节LED灯的亮度和开关。
控制器应有较低的功耗和稳定的工作性能，能够实现远程控制和智能控制。
4.LED灯具：LED灯具是太阳能LED路灯系统的照明部分，具有高亮度、高效率、长寿命等特点。
LED灯具应采用高效率的LED光源和优质的散热材料，以确保灯具的亮度和寿命。
5.其他辅助设备：如线路配电、支架结构、灯杆、保护装置等。
三、系统工作原理1.白天太阳能电池板将太阳能光能转化为电能，并通过控制器给蓄电池组充电。
2.夜晚控制器根据环境光照的变化自动检测并调节LED灯的亮度和开关。
3.当环境光照较弱时，控制器自动调节LED灯的亮度较低，以节约能源。
当环境光照较强时，控制器自动调节LED灯的亮度较高，以满足照明需求。
4.当蓄电池组电量较低时，控制器自动切换至市电供电模式，确保LED灯的正常工作。
四、系统设计考虑因素在太阳能LED路灯系统的设计中，需要考虑以下因素：1.太阳能电池板的布置：太阳能电池板应采取合理的布置方式，以充分吸收太阳能光能，提高光能转化效率。
2.蓄电池组的容量：蓄电池组的容量应根据夜间照明时间和灯具的功率需求来确定，以确保能够正常供电。
3.控制器的性能：控制器应具备较低的功耗和稳定的工作性能，能够实现智能控制和远程控制，提高系统的可靠性和灵活性。
