实验2 淬火和回火 初中化学实验报告
实验类型：
拓展性实验
淬火和回火
实验目的：
1.知道淬火和回火的方法； 2.了解通过淬火和回火等方法可以改变金属的某些性质； 3.发展学习兴趣，培养学生的动手能力和创新精神。
实验用品：
缝衣钢针、酒精灯、镊子、火柴、水。
实验过程：
实验步骤 1. 淬火 。取两 根缝衣 钢 针，用镊子放在火焰上烧 至红热后，立即放入冷水 中，取出后将其中一根弯 曲。 2.回火。用镊子取另一根 淬火后的钢针，放在火焰 上微热（不要烧红） ，然 后在空气中（或炉灰中） 冷却，再将其弯曲。 实验现象 结论和解释
问题与讨论：
1.什么是淬火？什么是回火？
2.上网查一下淬火和回火在日常生活和工农业生产中还有哪些应用？
热处理实验报告
热处理实验报告
火时的具体加热温度主要取决于钢的含碳量，可根据
相图确定（如图所示）。
对亚共析钢，其加热温度为℃，若加热温度不足（低于），则淬火组织中将出现铁素体而造成强度及硬度的降低。
对过共
＋淬火后可得到细小的马氏体与粒状渗碳体。
后者的存在可提高钢的硬度和耐磨性。
它直接影响到钢淬火后的组
以保
以
进
～
高碳钢的淬火温度应该是在Ac1以上30-50度。
但是1000度的半小时保温使得奥氏体晶粒过于粗大，也容易应热应力而产生微裂纹。
高碳钢的淬火得到的是孪晶马氏体，或者片状马氏体，其晶体内部会产生大量的栾晶。
金属的热处理实验报告
金属的热处理实验报告金属的热处理实验报告引言：金属的热处理是一种通过改变金属的组织结构和性能来达到特定目的的工艺。
本实验旨在通过对不同金属材料进行热处理实验，观察和分析其组织结构和性能的变化，以及热处理对金属材料性能的影响。
实验一：淬火处理1. 实验目的：通过淬火处理不同金属材料，观察其组织结构和性能的变化，了解淬火对金属材料的影响。
2. 实验步骤：选取不同金属材料样品（如低碳钢、高碳钢、铝合金等），经过适当的加热处理后，迅速浸入冷却介质中进行淬火处理。
3. 实验结果与讨论：淬火处理后，不同金属材料的组织结构和性能发生了明显的变化。
低碳钢经过淬火处理后，其组织结构变为马氏体，硬度显著提高；高碳钢则形成了马氏体和残余奥氏体的组织结构，硬度更高；铝合金经过淬火处理后，晶粒尺寸变小，强度和硬度也有所提高。
实验二：回火处理1. 实验目的：通过回火处理不同金属材料，观察其组织结构和性能的变化，了解回火对金属材料的影响。
2. 实验步骤：将经过淬火处理的金属材料样品，经过适当的加热处理后，以较低的温度保温一段时间后冷却。
3. 实验结果与讨论：回火处理后，金属材料的组织结构和性能发生了变化。
低碳钢经过回火处理后，马氏体转变为较柔软的珠光体，硬度降低，但韧性增加；高碳钢经过回火处理后，马氏体转变为韧性较好的珠光体和残余奥氏体，硬度略有下降，但韧性明显提高；铝合金经过回火处理后，晶粒尺寸进一步增大，强度和硬度有所下降。
实验三：退火处理1. 实验目的：通过退火处理不同金属材料，观察其组织结构和性能的变化，了解退火对金属材料的影响。
2. 实验步骤：将不同金属材料样品加热至适当温度，保温一段时间后缓慢冷却。
3. 实验结果与讨论：退火处理后，金属材料的组织结构和性能发生了显著变化。
低碳钢经过退火处理后，珠光体晶粒尺寸进一步增大，硬度降低，但韧性明显提高；高碳钢经过退火处理后，珠光体和残余奥氏体的晶粒尺寸增大，硬度进一步降低，但韧性进一步提高；铝合金经过退火处理后，晶粒尺寸再次增大，强度和硬度进一步下降。
碳钢热处理实验报告
碳钢热处理实验报告一、引言碳钢是一种常用的材料，在许多领域都有着广泛的应用。
而碳钢热处理是一种常见的工艺，通过控制材料的加热和冷却过程，可以改变碳钢的组织结构和性能，从而达到满足不同工作条件的要求。
本文将重点讨论碳钢的热处理实验结果及其对物理性能的影响。
二、实验目的本次实验的目的是通过热处理工艺，对碳钢进行淬火、回火和正火处理，观察不同处理方式对材料硬度、韧性和耐磨性等性能的影响。
三、实验过程1. 样品制备：选择相同尺寸的碳钢样品，确保实验条件的统一，并进行必要的打磨和清洁工作。
2. 淬火处理：将样品加热到适当的温度，保持一定时间后，迅速进行冷却。
采用水冷淬火和油冷淬火两种方式，分别标记为样品A和样品B。
3. 回火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，进行缓慢冷却。
回火处理的温度和时间根据材料的要求进行选择。
4. 正火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，迅速进行冷却。
正火处理温度较低，时间较短，用于提高材料的韧性。
四、实验结果与分析1. 硬度测试：在实验结束后，对样品进行硬度测试。
通过布氏硬度计测量不同处理后的样品硬度，并进行对比分析。
结果显示，样品A（水冷淬火）具有较高的硬度，而样品B（油冷淬火）较之较低。
这是因为水冷淬火速度更快，导致了碳钢中的碳元素无法充分沉淀，从而提高了材料的硬度。
2. 韧性测试：通过冲击试验，对不同热处理后的样品进行韧性测试。
结果表明，经过回火处理的样品A在韧性方面表现较好，而样品B则因油冷淬火导致较高的硬度，韧性稍差。
这是因为回火处理可改善材料的韧性，通过减少残留应力的方式使其更加柔韧。
3. 耐磨性测试：通过摩擦磨损实验，对不同热处理后的样品进行表面耐磨性测试。
结果显示，样品A（河注淬火）的表面硬度较高，因此具有较好的耐磨性能；而样品B（油冷淬火）的耐磨性相对较差。
这是因为样品A经过淬火处理后，碳元素沉淀在晶界和析出物中，使得材料表面更加坚硬，具有较好的耐磨性。
训练2轴承钢球的淬火和回火(初级工)
(5) 淬火冷却。由转筒落入淬火油槽后，依靠油槽内的转筒提升落到料筐 中。
(6) 抽检淬火后的硬度是否符合技术要求之后，将料筐装入油炉，按回火 工艺规范进行回火。
(7) 回火之后将料筐吊起来，将油泥擦净，转下道工序。
【质量检验】
（1）硬度。用洛氏硬度计、表面洛氏硬度计、维氏硬度计或显微硬度计 进行检测。
训练2 轴承钢球的淬火和回火（初级工）

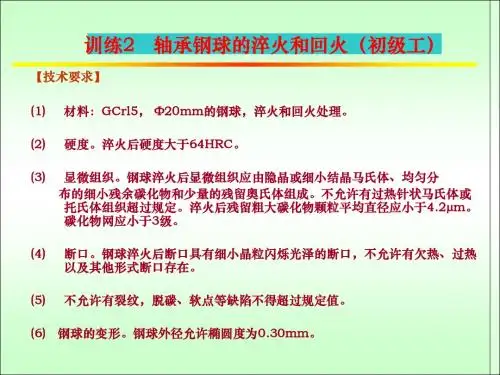

【技术要求】 (1) (2) (3) 材料：GCrl5， Φ20mm的钢球，淬火和回火处理。 硬度。淬火后硬度大于64HRC。 显微组织。钢球淬火后显微组织应由隐晶或细小结晶马氏体、均匀分 布的细小残余碳化物和少量的残留奥氏体组成。不允许有过热针状马氏体或 托氏体组织超过规定。淬火后残留粗大碳化物颗粒平均直径应小于4.2μm。 碳化物网应小于3级。 断口。钢球淬火后断口具有细小晶粒闪烁光泽的断口，不允许有欠热、过热 以及其他形式断口存在。 不允许有裂纹，脱碳、软点等缺陷不得超过规定值。
(4)
(5)
(6) 钢球的变形。钢球外径允许椭圆度为0.30mm【准备工作】 (1)检查图样与零件是否相符。 (2)检查钢球表面质量有无缺陷。 【设备及工夹具】 (1)淬火加热炉选择RG－45－98保护气氛滚筒式电阻炉。 (2)回火加热炉选用油炉。 (3)工夹具选用铁板锹、回火料筐。
【工艺规范】 淬火加热温度： (850±5)℃，保温50min，PZ－2A淬火油中冷却，油温不高于90℃。 回火加热温度： (150±5)℃，保温3h后出炉空冷。
【工艺准备及操作】
(1) 检查淬火加热炉、回火油炉、温度控制装置运行是否正常。 (2) 将钢球用铁板锹装入淬火加热炉储料筒内，不断加热。 (3) (4) 根据淬火加热保温时间调整电动机，转动变速箱来调节滚筒转动数， 保证工艺。 保护气用l：1的甲醇与丙酮混合液，滴入炉内，滴入量为5～ 7ml/min。
碳钢的热处理实验报告
碳钢的热处理实验报告模块一常用金属材料及热处理项目二钢的热处理任务一: 钢的普通热处理一、实验目的1、了解碳钢的基本热处理(退火、正火、淬火及回火)工艺方法。
2、研究冷却条件对碳钢性能的影响。
3、分析淬火及回火温度对碳钢性能的影响。
二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3(亚共析钢)或Ac1(过共析钢)以上30,50?，保温后放入各种不同的冷却介质中( V冷应大于V临 )，以获得马氏体组织。
碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。
为了正确地进行钢的淬火，必须考虑下列三个重要因素:淬火加热的温度、保温时间和冷却速度。
(1)淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。
淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定(如图4所示)。
对亚共析钢，其加热温度为，30,50?，若加热温度不足(低于)，则淬火组织中将出现铁素体而造成强度及硬度的降低。
对过共析钢，加热温度为，30,50?，淬火后可得到细小的马氏体与粒状渗碳体。
后者的存在可提高钢的硬度和耐磨性。
(2)保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。
加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。
表1 碳钢在箱式电炉中加热时间的确定工件形状加热圆柱形方形板形温度(?) 保温时间分钟/每毫米直径分钟/每毫米厚度分钟/每毫米厚度700 1.5 2.2 3800 1.0 1.5 2900 0.8 1.2 1.61000 0.4 0.6 0.8(3)冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。
冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织;在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。
为此，可根据C曲线图(如图2所示)，使淬火工作在过冷奥氏体最不稳定的温度范围(650,550?)进行快冷(即与C曲线的“鼻尖”相切)，而在较低温度(300,100?)时冷却速度则尽可能小些。
钢的热处理实验报告
钢的热处理实验报告实验目的：1. 了解钢的热处理过程及其影响；2. 掌握钢的不同热处理方法的原理和操作；3. 分析不同热处理方法对钢性能的影响。
实验原理：钢的热处理是通过加热和冷却的方式改变钢的组织和性能。
常见的钢的热处理方法有退火、淬火和回火。
1. 退火：将钢加热至临界温度以上，然后缓慢冷却至室温。
退火可以消除内应力，调整组织和改善切削性能。
2. 淬火：将钢加热至临界温度以上，然后迅速冷却至室温。
淬火可以使钢的组织变为马氏体，增加钢的硬度和强度。
3. 回火：将淬火后的钢加热至较低的温度，然后缓慢冷却。
回火可以降低钢的硬度和脆性，提高延展性和韧性。
实验步骤：1. 准备不同试样的钢材，包括退火、淬火和回火试样。
2. 分别将试样加热至退火、淬火和回火温度。
3. 退火：将试样保持在退火温度持续一段时间，然后缓慢冷却至室温。
4. 淬火：将试样迅速降温，可以采用水或油进行淬火。
5. 回火：将淬火后的试样放入回火炉中加热，保持回火温度持续一定时间，然后缓慢冷却至室温。
6. 对不同热处理试样进行金相观察和硬度测试。
7. 分析不同热处理方法对钢的影响。
实验结果：1. 退火试样：经过退火处理的钢的组织变为珠光体，硬度降低。
2. 淬火试样：淬火后的钢的组织变为马氏体，硬度显著提高。
3. 回火试样：经过回火处理的钢的组织变为珠光体和一定比例的残留马氏体，硬度略有下降，但韧性和延展性明显提高。
实验结论：1. 退火可以使钢的硬度降低，提高韧性。
2. 淬火可以使钢的硬度和强度显著提高，但韧性较低。
3. 回火可以降低钢的硬度，提高韧性和延展性。
根据实验结果和结论，我们可以根据具体要求选择不同的热处理方法来改变钢的性能。
淬火和回火的化学反应原理
淬火和回火的化学反应原理
淬火是指将高温加热的金属材料通过迅速冷却，以快速形成马氏体或贝氏体结构。
淬火反应原理主要涉及相变和固溶体溶解。
1. 马氏体形成：当金属材料在高温下加热时，其晶体结构为面心立方（fcc）或体心立方（bcc），同时溶解了一定量的碳或其他合金元素。
随着快速冷却，金属晶体结构迅速发生相变，形成马氏体（martensite）结构。
马氏体通常具有
高硬度和脆性，可以提高材料的力学性能。
2. 固溶体溶解：淬火过程中，金属材料中的碳或其他合金元素会溶解在固溶体中。
高温下的加热可以增加原子间的活动性，使得碳或合金元素可以均匀地溶解于晶格中。
随着冷却速度的加快，固溶体中的碳或合金元素很难重新回归到分散状态，从而形成了加固材料的力学性能。
回火是指在淬火之后，通过再次加热材料，然后缓慢冷却至室温，以减轻金属材料的脆性，提高韧性和可塑性。
回火反应原理主要涉及固相相变和析出硬化。
1. 固相相变：在回火过程中，原先形成的马氏体开始发生相变。
随着温度的升高，马氏体晶体的结构逐渐恢复成初始具有高塑性的晶体结构（例如，bcc）。
这种固相相变可以减轻材料的脆性，并提高其韧性和可塑性。
2. 析出硬化：在回火过程中，金属材料再次加热，固溶体中的溶解的碳或其他合金元素开始析出在固相晶界或晶间。
析出物可以阻碍晶格的滑移并增强晶界的强度，提高材料的硬度和强度。
总结起来，淬火通过快速冷却形成马氏体结构，提高材料的硬度和脆性；回火通过缓慢加热和冷却，使马氏体发生相变和析出硬化，减轻材料的脆性，并提高韧性和可塑性。
45钢的热处理实验报告
45钢的热处理实验报告45钢的热处理实验报告热处理是指通过加热和冷却等工艺手段改变材料的组织结构和性能的过程。
在金属材料加工领域中，热处理是一项重要的工艺，可以显著改善材料的力学性能和耐腐蚀性能。
本实验旨在对45钢进行热处理，并研究其对材料性能的影响。
实验一：淬火处理淬火是一种常用的热处理方法，通过迅速冷却材料，使其产生马氏体组织，从而提高材料的硬度和强度。
本实验中，我们选取了45钢试样，首先将试样加热至800摄氏度，保温一段时间，使其达到均匀的温度分布。
然后，迅速将试样放入冷却介质中进行淬火处理。
实验结果显示，经过淬火处理后，45钢试样的硬度明显提高。
通过显微镜观察，可以看到试样表面形成了典型的马氏体组织，这是由于淬火过程中，高温下的奥氏体转变为马氏体而形成的。
马氏体的形成使得材料的晶格结构发生变化，导致材料硬度增加。
此外，淬火还可以消除材料内部的应力，提高材料的韧性和强度。
实验二：回火处理回火是淬火后的一种处理方法，通过将淬火后的试样加热至适当温度并保温一段时间后冷却，以改善材料的韧性和减轻内应力。
本实验中，我们将淬火后的45钢试样进行回火处理。
实验结果显示，经过回火处理后，45钢试样的硬度有所下降，但韧性和强度得到了提高。
通过显微镜观察，可以看到试样表面的马氏体已经部分转变为回火组织，这是由于回火过程中，马氏体重新分解为奥氏体和残余马氏体而形成的。
回火组织的形成使得材料的硬度降低，但同时也消除了淬火过程中产生的内应力，提高了材料的韧性和强度。
实验三：正火处理正火是一种常用的热处理方法，通过将试样加热至适当温度并保温一段时间后冷却，以改善材料的韧性和强度。
与淬火不同的是，正火处理的冷却速率较慢，不会形成马氏体组织。
本实验中，我们将45钢试样进行正火处理。
实验结果显示，经过正火处理后，45钢试样的硬度较淬火处理有所下降，但韧性和强度得到了进一步提高。
通过显微镜观察，可以看到试样表面形成了典型的珠光体组织，这是由于正火过程中，奥氏体逐渐转变为珠光体而形成的。
热处理的实验报告
一、实验目的1. 了解热处理对金属材料性能的影响。
2. 掌握热处理的基本工艺流程及操作方法。
3. 通过实验验证不同热处理工艺对材料性能的影响。
二、实验原理热处理是通过对金属材料进行加热、保温和冷却，使金属内部组织结构发生变化，从而改变其性能的一种工艺方法。
热处理工艺主要包括退火、正火、淬火和回火等。
1. 退火：将金属加热到一定温度，保温一段时间，然后缓慢冷却，以消除金属内部应力，降低硬度，提高塑性。
2. 正火：将金属加热到一定温度，保温一段时间，然后在大气中冷却，以获得一定的组织结构和性能。
3. 淬火：将金属加热到一定温度，保温一段时间，然后快速冷却，以获得高硬度和高耐磨性的组织。
4. 回火：将淬火后的金属加热到一定温度，保温一段时间，然后缓慢冷却，以消除淬火应力，降低硬度，提高韧性。
三、实验仪器与材料1. 仪器：箱式电炉、加热炉、金相显微镜、抛光机、洛氏硬度计、水浴锅、天平等。
2. 材料：45号钢、20CrMnTi钢、T10钢等。
四、实验过程1. 实验一：退火实验（1）将45号钢加热至800℃，保温1小时，然后缓慢冷却至室温。
（2）用金相显微镜观察退火后的组织，记录组织类型和晶粒大小。
（3）用洛氏硬度计测定退火后的硬度，记录数据。
2. 实验二：正火实验（1）将20CrMnTi钢加热至900℃，保温1小时，然后在大气中冷却。
（2）用金相显微镜观察正火后的组织，记录组织类型和晶粒大小。
（3）用洛氏硬度计测定正火后的硬度，记录数据。
3. 实验三：淬火实验（1）将T10钢加热至850℃，保温1小时，然后迅速浸入水中冷却。
（2）用金相显微镜观察淬火后的组织，记录组织类型和晶粒大小。
（3）用洛氏硬度计测定淬火后的硬度，记录数据。
4. 实验四：回火实验（1）将淬火后的T10钢加热至200℃，保温1小时，然后缓慢冷却至室温。
（2）用金相显微镜观察回火后的组织，记录组织类型和晶粒大小。
（3）用洛氏硬度计测定回火后的硬度，记录数据。
碳钢的淬火回火实验原理
碳钢的淬火回火实验原理碳钢是一种含有较高碳含量的铁碳合金，通常以0.008%-2.11%的碳含量为界限，超过2.11%的碳含量的合金称为铸铁。
碳钢通过淬火和回火处理可以改善其机械性能和耐磨性。
淬火回火是碳钢材料热处理中的重要工艺，其原理是通过加热材料使其达到一定温度，然后通过不同冷却速度和不同温度下的保温时间来改变材料的组织结构和性能。
淬火过程主要包括加热和冷却两个阶段。
首先，将碳钢材料加热至临界温度以上，临界温度是材料的固相转变温度，也是材料的A3温度。
当材料达到临界温度时，其中的铁素体会开始进行相变，转化为奥氏体。
此时，材料的结构和硬度会发生明显的变化。
在加热过程中，随着温度的升高，碳钢材料内部的晶粒会逐渐长大，晶界将发生融化，并伴随着溶质原子的扩散。
当温度达到一定程度时，碳元素会从固溶体中分离出来，形成碳体。
此时，碳体主要呈现出珠光体、蜡状体和胞蜕体等不同形态。
完成加热后，需要快速冷却碳钢材料，以避免材料中的铁素体转变为渗碳奥氏体或珠光体组织。
通常，淬火过程中的冷却速度需要较快，以增加材料的硬度和强度。
冷却介质的选择和冷却速率的控制对于淬火效果的影响非常大。
一般来说，冷却介质主要有水、油和气体等，而冷却速率可以通过调整冷却介质的流速、温度和浸泡时间等来控制。
在快速冷却的过程中，碳钢材料的组织结构会发生相变，形成马氏体组织。
马氏体是一种具有高硬度和脆性的组织，其在镜头下呈现出针状或板状的形态。
马氏体的生成是由于快速冷却导致晶体结构的固溶体发生变化。
随着冷却速度的增加，马氏体的含量和硬度会增加，而强韧性则会下降。
接下来是回火过程。
回火是对淬火后的材料进行再加热，在一定温度下进行保温，然后再进行自然冷却或快速冷却的过程。
回火的目的是通过改变材料的组织结构和性能，以达到平衡硬度和韧性的要求。
在回火过程中，材料中的马氏体会发生第二次转变。
通过加热到不同的温度，马氏体会逐渐转变为珠光体、渗碳奥氏体、铁素体等不同组织形态。
