地连墙钢筋笼加工技术交底
钢筋笼技术交底
钢筋笼制作技术交底一、钢筋准备1、凡参加钢筋焊接施工的操作人员必须经过专门的技术培训，并经考试合格后持证上岗。
2、所有进场钢筋以及型钢必须有出厂合格证及复验报告，焊条、焊剂必须有出厂合格证。
钢筋要分类堆放，并用标牌标明钢筋型号、规格、状态等。
底部要垫高，离地面不得小于300㎜距离，上面要用厚塑料薄膜或者彩条布覆盖。
3、焊前清除钢筋端头150mm范围内的铁锈、油渍、泥污等，端头有弯曲的必须调直或切除。
4、钢筋必须用切断机切断，钢筋切口断面与钢筋的轴线垂直，不得有挠曲变形，并不得用气割下料。
5、受力钢筋的接头避开柱、梁端部钢筋加密区，并且接头端距钢筋弯折处不得小于钢筋直径的10倍长度。
6、自制笼式探孔器加工，探孔器采用Φ25钢筋制作，外径98㎝，长度为5米，两端头50㎝直径收小到40㎝。
二、钻孔桩钢筋的加工本工程钻孔桩Φ25主筋连接采用直螺纹机械连接，且同一断面的接头截面（35d875㎜）不大于50%，钢筋笼下部15cm收口角度为15°。
Φ25主筋剥肋滚丝头加工采用机械加工，剥肋直径23.7±0.2㎜、螺纹尺寸M26×3㎜、丝头长35㎜、完整丝圈数≥9；套筒采用M26×3标准型套筒、套筒外径39㎜、长度70㎜。
直螺纹连接必须确保连接套筒饱满，严禁出现套筒中部空余。
箍筋采用电弧搭接焊接，焊缝应饱满，无夹渣，且不咬筋。
Φ16加强箍筋不得进行接长,环形封口电弧搭接焊，焊缝长双面焊80㎜（5d），单面焊160㎜(10d)，焊条采用E4003；φ12螺旋箍筋接长采用电弧焊接, 焊缝长双面焊60㎜（5d），单面焊120㎜(10d)，焊条采用E4003。
φ12螺旋箍筋亦可采用搭接接长，搭接长度不少于420㎜（35d）。
钢筋接长后其轴线应当一致。
N1主筋底部收口在制作时可以弯曲成型，顶部弯钩待施工冠梁钢筋时进行弯曲。
螺旋箍筋接长可以要制作钢筋笼时再接长。
每种类型钢筋应该首先进行试加工，待检查合格后再正式加工。
地连墙钢筋笼制作安全技术交底
7、所有施工人员必须经过安全教育才能上岗，且实行定期检查教育制度。
钢筋机械安全操作规程：
（一）切断机
1、机械运转正常，方准断料。断料时，手与刀口距离不得少于15cm。活动刀片前进时禁止送料。
2、切断钢筋禁止超过机械负载能力。切断低合金钢等特种钢筋，应用高硬度刀片。
日期：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
地连墙钢筋笼制作安全技术交底
施工单位：
工程名称
分部分项
工 程
工种
施工内容：
钢筋原材转运；
钢筋制作加工；
机电设备：
发电机，电缆线，配电箱，切断机，电焊机，弯曲机，车丝机，闪光对焊机
安全施工技术措施如下：
1、发电机由专人负责运转及维护，其他人禁止擅自操作。
2、电缆线由项目部电工专人负责布设，并负责日常的电线检查维护，保证施工区所有电线绝缘良好，导线不得随意拖地或绑在井架上。
3、切长钢筋应有专人扶住，操作时动作要一致，不得任意拖拉。切短钢筋须用套管或钳子夹料，不得用手直接送料。
4、切断机旁应设放料台，机械运转中严禁用手直接清除刀口附近的短头和杂物。在钢筋摆动范围和刀口附近，非操作人员不得停留。
（二）弯曲机
1、钢筋要贴紧挡板，注意放入插头的位置和回转方向，不得错开。
2、弯曲长钢筋，应有专人扶住，并站在钢筋弯曲方向的外面，互相配合，不得拖拉。
2、焊接前，应根据钢筋截面调整电压，发现焊头漏电，应立即更换，禁止使用。
3、操作时应戴防护眼镜和手套，并站在橡胶板或木板上。工作棚要用防火材料搭设。棚内严禁堆放易燃、易爆物品，并备有灭火器材。
4、对焊机断路器的接触点、电极（铜头），要定期检查修理。冷却水管保持畅通，不得漏水和超过规定温度。
钢筋笼加工技术交底
8、焊接时应做到纵向垂直，横向水平，先对称点焊，经检查无误后，再把连接处焊接牢固。
9、钢筋焊接施工之前，应清楚钢筋焊接部位以及钢筋于电极接触表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。
10、考虑到钢筋笼起吊时的刚度，在钢筋笼的加强圈上加焊十字撑。钢筋吊点处用25mm圆钢加固。
11、雨天、不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。焊后未冷却接头不得碰到雨Βιβλιοθήκη 。二、钢筋笼焊接质量规范标准
1、焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋；
2、焊接地线与钢筋应接触紧密；
3、焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
5、两主筋搭接接头处做一定的弯度，保证两主筋轴线在同一直线上；轴线偏差≤0.1d
钢筋笼加工技术交底
交底部位
中心岛桩基钢筋笼焊接
日 期
2012年 9 月 9日
交
底
内
容
一、钢筋笼制作要求
1、钢筋笼制作是在现场特制平台上进行的，钢筋笼平台是用120mm工字钢焊成的平面框架结构,其纵横垂直，周正水平，整体稳固。
2、钢筋连接采用焊接，接头位置应相互错开，接头位于同一连接区段内主筋焊接接头面积百分率不大于50%；
3、钢筋搭接采用单面搭接焊，搭接长度为10d。箍筋与主筋之间进行点焊，保证焊接质量，数量、间距严格按照图纸施工；
4、钢筋笼焊接前，必须先进行钢筋材质及焊接质量送检，合格后，方可进行钢筋笼加工制作
5、同一截面上接头数应小于50%，接头位置错开距离应大于35d。
6、钢筋笼焊接后整体要平直，所用钢筋表面无油污和锈蚀，电焊条必须符合设计规范要求。

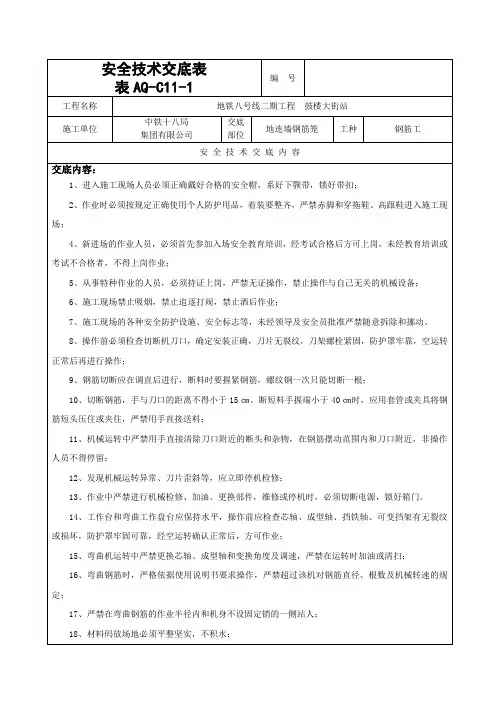

地连墙钢筋笼施工安全技术交底
安全技术交底表
表AQ-C11-1
编号
工程名称
地铁八号线二期工程鼓楼大街站
施工单位
中铁十八局
集团有限公司
交底部位
地连墙钢筋笼
工种
钢筋工
安全技术交底内容
交底内容：
1、进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣；
24、工作中遇下列情况应切断电源：改变电焊机接头；移动二次线；转移工作地点；检修电焊机时，暂停焊接作业。
25、电焊机及金属防护笼（罩）必须有良好的接零（接地）保护；
26、电焊机必须使用防触电保护器，并设单独开关箱；
27、一、二次导线绝缘必须很好，接线正确，焊把线与焊机连接牢固可靠。接线处防护罩齐全，焊钳手柄绝缘良好，二次导线长度不大于30米，并且双线到位；
39、焊接较长钢筋时应设置托架，焊接时必须防止火花烫伤其他人员。
40、各种机械设备必须做到一机一闸一漏一箱，严ቤተ መጻሕፍቲ ባይዱ使用一机多用机具。
针对性交底：
钢筋加工、成型，闪光对焊及气割等作业严格按规范要求操作，使用设备，氧气、乙炔等严格按要求存储、运输和使用；
交底人签名
职务
交底时间
接
受
交
底
人
签
名
注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。
7、施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。
8、操作前必须检查切断机刀口，确定安装正确，刀片无裂纹，刀架螺栓紧固，防护罩牢靠，空运转正常后再进行操作；
地下连续墙钢筋笼
钢筋对焊注意事项：
a.对焊前应清除钢筋端头约150mm范围的铁锈污泥等，防止夹具和钢筋间接触不良而引起“打火”。钢筋端头有弯曲应予调直及切除。
b.当调换焊工或更换焊接钢筋的规格和品种时，应先制作对焊试件（不小于2个）进行冷弯试验，合格后，方能成批焊接。
施工技术交底
工程名称：天津地铁5、6号线工程文化中心部分第1合同段编号：
施工单位
中铁隧道集团有限公司
作业班组
地连墙作业班
交底内容
地下连续墙钢筋笼加工
交底时间
年月日
1.
工程概况
本次技术交底的主要内容为天津地铁5、6号线工程文化中心部分第1合同段，环湖西路站围护结构地下连续墙成槽施工，环湖西路站共129幅地下连续墙，其中包括18辐异型墙。围护结构地连墙施工平面图见后附图1所示。
(7)按设计预埋与各层主体结构及混凝土支撑主筋连接的预留钢筋，预留钢筋与钢筋笼主筋电焊牢固，预埋时应根据实测的导墙标高埋设。
5.安全文明施工
(1)机械操作人员必须持证上岗。
(2)进入施工现场的人员必须正确佩戴劳保设施。
(3)钢筋堆放要按型号堆码整齐、稳当、防止倾倒和塌落。施工场地内的废料杂物必须按规定存放于废旧料区，不得随意堆放。
3钢筋笼的加固：为了防止钢筋笼在吊装过程中产生不可复原的变形，各类钢筋笼均设置纵向抗弯桁架，转角形钢筋笼还需增设定位斜拉杆等。见图5钢筋笼加固示意图。
图5钢筋笼加固示意图
4钢筋笼吊装
钢筋笼吊装详见地连墙钢筋笼吊装技术交底。
3.地下连续墙钢筋加工及安装质量检验
地下连续墙钢筋加工及安装质量检验标准如表1所示。
地连墙施工技术交底
3）为保证砼在导管内的流动性，防止出现砼夹泥现象，槽段砼面应均匀上升且连续浇筑，浇筑上升速度不小于2m/h,因故中断灌注时间不得超过30分钟，二根导管间的砼面高差不大于50cm。
4）导管间水平布置距离一般为2。5m，最大不大于3m，距槽段端部不应大于1.5m.
3)成槽挖土顺序:单元槽段成槽施工采用三抓法施工方法，即直线幅先两边后中间、转角幅先短边后长边的施工原则。
4）成槽挖土：成槽过程中，抓斗入槽、出槽速度应慢速、稳当，成槽机掘进速度应控制在15m/h左右，导板抓斗不宜快速掘进,以防槽壁失稳；施工时为严防槽壁塌方，应定期检查泥浆质量，防止泥浆流失，并维持稳定槽段所必须的泥浆液位,一般高于地下水位500mm以上，并不低于导墙顶300mm，在泥浆可能流失的地层中成槽时，必须有堵漏措施,储备足够多的泥浆。
4)施工期间,槽内泥浆必须高于地下水位0.5m以上，而且不得低于导墙顶面0。3m.在容易产生泥浆渗漏时，应及时堵漏和补浆，使槽内泥浆液面保持正常高度;
5）施工过程中如果上述泥浆指标不能满足槽壁土体稳定，需对泥浆指标进行调整；
6）对严重水泥污染及超比重的泥浆作废浆处理,用全封闭运浆车运到指定地点，保证城市环境清洁.
成槽质量标准如下：
项目
允许偏差
检验方法
槽宽
0～+50mm
超声波测壁仪
垂直度
1/300
超声波测壁仪
槽深
比设计深度深100～200mm
超声波测壁仪
5)清基及接头处理:成槽至标高且验收合格后,采用底部抽吸、顶部补浆的方法进行置换和清淤,置换量不小于该槽段总体积的1/3，地连墙沉淀淤积物厚度不大于100mm，清空后槽底泥浆比重不大于1。15;成槽清孔换浆结束前，采用钢丝刷子钻头自上而下分段刷洗槽端头墙壁，为提高接头处的抗渗及抗剪性能，对地连墙接合处，用外型与凹槽吻合的接头刷紧贴砼凹面上下往返刷动,检查刷头上的泥土量，保证砼浇筑后密实不渗漏.
钢筋笼制作技术交底
钢筋笼制作技术交底关键信息项：1、钢筋笼制作的技术要求2、所用材料的规格与质量标准3、制作工艺流程4、质量检验标准与方法5、安全注意事项11 技术要求111 钢筋笼的尺寸应严格按照设计图纸进行制作，包括长度、直径、主筋间距、箍筋间距等。
112 主筋应采用机械连接或焊接，连接质量应符合相关标准。
113 箍筋应与主筋绑扎牢固，间距均匀，误差控制在允许范围内。
12 材料规格与质量标准121 主筋应选用符合国家标准的钢筋，其强度、直径、化学成分等指标应符合设计要求。
122 箍筋宜采用相同规格的钢筋，其质量应符合相应标准。
123 钢筋表面应洁净，无锈蚀、油污等缺陷。
13 制作工艺流程131 钢筋下料：根据设计图纸，计算出各种钢筋的长度，并进行准确下料。
132 主筋加工：对主筋进行连接处理，确保连接牢固、顺直。
133 箍筋制作：将箍筋按照设计间距缠绕在主筋上，并进行绑扎。
134 焊接加强筋：在钢筋笼的适当位置焊接加强筋，以增强其整体刚度。
135 成品检查：对制作完成的钢筋笼进行检查，确保尺寸、间距等符合要求。
14 质量检验标准与方法141 尺寸检验：使用钢尺、卡尺等工具，对钢筋笼的长度、直径、主筋间距、箍筋间距等进行测量，误差应符合设计及规范要求。
142 焊接质量检验：对主筋的连接焊缝进行外观检查，不得有裂纹、气孔、夹渣等缺陷。
同时，可进行抽样力学性能试验。
143 钢筋质量检验：检查钢筋的材质证明文件，对钢筋进行抽样复试，确保其质量符合国家标准。
15 安全注意事项151 操作人员应经过专业培训，熟悉钢筋笼制作的工艺流程和安全操作规程。
152 加工场地应保持整洁，通道畅通，各类机械设备应定期维护保养，确保其安全运行。
153 在钢筋下料、加工过程中，应佩戴好个人防护用品，如手套、护目镜等，防止意外伤害。
154 电气设备应接地良好，电线电缆应无破损、漏电现象，严禁私拉乱接。
155 吊运钢筋笼时，应使用专用吊具，确保起吊平稳，防止钢筋笼变形或掉落伤人。
钢筋笼施工技术交底
钢筋笼施工方案（1）钢筋笼制作加工①钢筋笼制作前应清除钢筋表面污垢、锈蚀，钢筋下料时应准确控制下料长度。
②钢筋笼采用环形模制作，制作场地保持平整。
③钢筋连接根据设计要求，直径≥25mm的钢筋采用套筒挤压接头、墩粗直螺纹接头、滚扎直螺纹钢筋接头，并应按有关规定执行，要求同一截面内有接头的钢筋数量不得超过按现行规范执行的总钢筋量，接头强度应不低于钢筋母材的设计极限强度。
④钢筋笼保护块每隔4m设一组沿圆周均布，保护层厚度为50mm。
⑤成型的钢筋笼进行逐节验收，验收合格的钢筋笼应平卧堆放平整干净的地面上，堆放层数不应超过2层。
⑥钢筋笼制作标准见下表：（2）钢筋笼安放①钢筋笼安放起吊采用25t吊车起吊。
②钢筋笼安放标高根据孔口护筒顶标高来计算，安放时需保证桩顶的设计标高，允许误差为±100mm。
③钢筋笼下放时，应对准孔位中心，缓慢下放。
遇阻时采用正、反旋转慢慢下沉，严禁猛提。
放至设计标高后立即将φ14吊筋焊固在孔口护筒上或机架底盘上，或用钢管悬挂固定在孔口。
（1）、下放导管及二次清孔钢筋笼下放好之后，立即下放导管，导管内径ф250mm,其接头采用“卡口”快速接头，每根导管在正式使用之前应作1.25倍水压的耐压试验，以检测导管管壁接头是否严密、不漏水。
导管安装完毕，检测沉渣厚度，超过规范要求时，利用导管进行二次清孔。
清孔时，应补充泥浆，维持泥浆循环，以避免坍孔。
清孔采用泵吸或空气吸泥机。
①钻孔达到图纸规定深度后，且成孔质量符合图纸要求并经监理工程师批准，应立即进行清孔。
②清孔将孔底钻渣及泥砂等沉淀物清除。
清孔次数按图纸要求和清孔后孔底钻渣沉淀厚度符合图纸规定值进行，一般需进行两次清孔。
③清孔后孔底沉淀物厚度应小于50mm。
④清孔后立即进行检孔。
（2）、水下混凝土浇注①灌浆管：选用φ300mm，油轮丝扣连接式导管，单节长度一般为 2.5m。
底管长度不小于4m，同时配备1.0m、0.5m和0.3m短节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北大学站主体围护结构地下连续墙钢筋笼加工表格编号1310
项目名称武汉轨道交通七号线一期工程第十标段土建工程项目经理部工程名称武汉市轨道交通七号线一期工程第十标段土建工程
设计文件图号无
施工部位地下连续墙钢筋笼加工
交底日期
交底内容：
一、工程概况
7号线湖北大学站车站位于学院路与友谊大道丁字路口，沿友谊大道设置。
湖北大学站有效站台中心里程：右DK16+801.650；车站起点里程：右DK16+619.000；车站终点里程：右DK16+978.800；全长359.8m。
标准段基坑宽33.65m,深18.98m。
车站主体围护结构厚1000mm，混凝土采用水下C35防水混凝土，抗渗等级P6。
本站共有地连墙144幅，其中128幅为标准段墙，墙深39.55m，钢筋笼长39m；28幅为端头墙，墙深41.55m，钢筋笼长41m；地连墙有“一”字型、“L”型、“T”型墙三种。
钢筋笼主筋采用HRB400Φ32、Φ28、Φ25、Φ22、Φ20、Φ18钢筋，拉钩采用HPB300Φ16的钢筋，定位垫块用t=5mm的钢板，型钢结构用t=12mm的Q235钢板加工而成。
Φ25以上的主筋采用一级接驳器连接，其余采用焊接，焊接符合规范要求双面焊5d，单面焊10d。
钢筋加工应分段进行，加工好的半成品钢筋应按图纸编号分类堆放整齐。
本交底只针对地下连续墙钢筋笼加工部分。
二、施工准备
1、作业条件
(1)钢筋笼制作平台已制作完成。
(2)施工用电已接到施工现场。
(3)钢筋进场取样送检合格。
钢筋笼厚度
0mm -10mm
主筋间距±10mm 任取一断面，连续量取间距，取平均值作
为一点，每片钢筋网上测4点
分布筋间距±20mm
预埋件中心位置±10mm 抽查
弯起钢筋的弯起位置±20mm 抽查
钢筋保护层厚度±10mm 抽查
(6)预埋件安装
本工程预埋件有接驳器、监测管、及支撑预埋钢板。
①接驳器
本工程压顶梁需预埋Φ20钢筋接驳器、必须严格控制接驳器的预埋位置。
保证后期压顶梁正常施工。
②监测管的埋设
第三方监测单位应根据设计要求，在部分地下连续墙上安装监测管。
具体布置图见图三。
③预埋钢板
本工程需在斜支撑处的地下连续墙钢筋笼上预埋钢板。
钢板规格为1200×1200mm 壁厚10mm的钢板，详见支撑预埋钢板详图。
预埋钢板的位置标高应严格控制。
保证后期支撑架设的正常施工。
图三监测管安装示意图
(7)止浆铁皮安装。
