2烟雾传感器的工作原理
《烟雾传感器》课件 (2)
烟雾传感器的工作原理
光电式烟雾传感器
光电式烟雾传感器利用光敏二 极管来检测烟雾颗粒的散射情 况 散射光信号被传感器接收后， 触发报警装置
电化学式烟雾传感 器
电化学式烟雾传感器通过化学 反应来检测空气中的烟雾成分 一旦探测到烟雾成分，传感器 会产生电信号进行报警
烟雾传感器在日常生活、工业安全等领域扮演着重要角色。 其作用不可或缺，对人们生命财产安全至关重要。
未来发展趋势
智能化
烟雾传感器将更加 智能化
节能环保
未来烟雾传感器将 更注重节能环保
多功能化
烟雾传感器功能将 更加多样化
01 市场需求增长
随着社会安全意识提高，市场需求将持续增长
02 应用广泛
未来烟雾传感器的应用将更加广泛
激光雷达技术
更精准探测
激光雷达技术实现 对烟雾颗粒的更精
准探测
避免误报
提高传感器的精度 和可靠性，避免误
报情况发生
人工智能算法
运用人工智能算法对传感器数据进行分析，可以提高火灾监 测的准确性，实现更加智能化的火灾预警和管理。这种算法 能够快速准确地识别火灾迹象，帮助及时采取措施防止火灾 的发生。
提升安全性能
实现多功能监测， 增强安全性能
01 低功耗设计
新型烟雾传感器将更加注重节能环保，采用低功耗 设计
02 绿色发展理念
降低能耗的同时，减少对环境的影响，符合绿色发 展理念
03
快速响应
灵敏度提升
未来的烟雾传感器将更加快速 灵敏 在第一时间发现风险
报警速度
提高报警速度，为应急救援提 供更多时间窗口
MQ-2烟雾传感器的工作原理
MQ-2烟雾传感器的应用介绍之阳早格格创做基于网上闭于MQ-2烟雾传感器的技能资料少之甚少，自己正佳当前正在搞闭于《储备粮仓环境监测系统》的名目.果此自己归纳闭于MQ-2的技能文档，取大家共享，共共教习！一、MQ-2烟雾传感器的应用范畴可用于家庭战工厂的气体揭收监测拆置，相宜于液化气、苯、烷、酒粗、氢气、烟雾等的探测.故果此，MQ-2不妨准确去道是一个多种气体探测器.MQ-2的探测范畴极其的广大.它的便宜：敏捷度下、赞同快、宁静性佳、寿命少、启动电路简朴.二、MQ-2的处事本理MQ-2型烟雾传感器属于两氧化锡半导体气敏资料，属于表面离子式N型半导体.处于200~300摄氏度时，两氧化锡吸附气氛中的氧，产死氧的背离子吸附，使半导体中的电子稀度缩小，进而使其电阻值减少.当取烟雾交触时，如果晶粒间界处的势垒支到烟雾的调至而变更，便会引起表面导电率的变更.利用那一面便不妨赢得那种烟雾存留的疑息，烟雾的浓度越大，导电率越大，输出电阻越矮，则输出的模拟旗号便越大.三、MQ-2的个性1、MQ-2型传感器对付天然气、液化石油气等烟雾有很下的敏捷度，越收对付烷类烟雾更为敏感具备良佳的抗搞扰性，可准确排除有刺激性非可焚性烟雾的搞扰疑息.（通过尝试：对付烷类的感触度比纸弛木料焚烧爆收的烟雾要佳的多，输出的电压降下的比较快）2、MQ-2型传感器具备良佳的沉复性战少久的宁静性.初初宁静，响当令间短，万古间处事本能佳.需要注意的是：正在使用之前必须加热一段时间，可则其输出的电阻战电压禁绝确.3、其检测可焚气体取烟雾的范畴是100~10000ppm(ppm为体积浓度. 1ppm=1坐圆厘米/1坐圆米)需要注意：加热电压.如果过下，会引导里里的旗号线熔断，进而器件报兴.四、MQ-2的结构引足及启拆图MQ-2的形状图从图中不妨瞅出（从左到左）第一个：由于加热电压过大，引导里里旗号细线被烧断而无法仄常处事.然而是加热功能保持存留.所以咱们必须注意加热丝的电压，最佳串个小电阻.第两个：是MQ-2底里引足图第三个：中瞅图五、MQ-2的估计取校准用MQ-2烟雾传感器去检测火灾烟雾的最佳办法是通过其输出电压取门限电压比较得出.（门限电压需要通过烟雾尝试）1、MQ-2的估计公式阻值R取气氛中被测气体的浓度C的估计闭系式log R = mlog C + n (m，n均为常数)常数n：取气体检测敏捷度有闭，除了随传感器资料战睦体种类分歧而变更中，还会由于丈量温度战激活剂的分歧而爆收大幅度的变更.常数m：表示随气体浓度而变数的传感器的敏捷度（也称动做气体分散率）.对付于可焚性气体去道，m的值普遍介于1/2至1/3之间.2、传感器的电阻的估计3、MQ-2传感器的输出电压根据MQ-2的处事本理（其电导率随着气体浓度的删大而删大，其电阻是电导率的倒数，所以电阻是随之减小的.其个性便相称于一个滑动变阻器）.一、烟雾传感器电路图处事本理：MQ-2的4足输出随烟雾浓度变更的曲流旗号，被加到比较器U1A的2足，Rp形成比较器的门槛电压.当烟雾浓度较下输出电压下于门槛电压时，比较器输出矮电仄（0v），此时LED明报警；当浓度落矮传感器的输出电压矮于门槛电压时，比较器翻转输出下电仄（Vcc），LED燃烧.安排Rp，不妨安排比较器的门槛电压，进而安排报警输出的敏捷度. R1串进传感器的加热回路，不妨呵护加热丝免受热上电时的冲打.MQ-2传感器对付甲烷的探测范畴是5000~20000ppm，即0. 5%-2%，正在跟MQ-2串联的电阻何处得到参照电压，通过AD变换后得到数字电压，便那样一个数字电压，何如不妨得到当时气氛中甲烷的PPM值，即浓度.（参照了网上传的使用MQ-2搞基于单片机的烟雾报警系统的伙伴，那份资料便存留那个特大问题，本去出有行那一个，大错的场合很多，请注意！）期视有体味的共志帮手办理那一易题~支分~便那样一个数字电压,天然不妨知讲浓度了,前提是要安排战标定佳传感器,主要历程便是:1 传感器量程5000~20000ppm,如果输出为0-5V(传感器模拟旗号中间量也不妨是别的电压范畴大概??mA旗号??ad是将模拟转移数字量的??AD变换后得到是数字旗号数字旗号反函数便得出浓度. 3,本去便是个比率闭系式,只消有电旗号正在,其余的皆是简朴运算而已了.逃问您佳，该当出那样简朴吧？比圆，当时的浓度为0，大概者是矮于5000PPM，那么那时得到的数字电压会是什么呢？回问如果是0.5%-2%(对付应0-5V),天然0.5%以下是数字旗号便是0呀,如果量程0%-2%,天然便出有是了提问者评介果为传感器敏捷度利害线性的，所以变换也利害线性的本文的统造部分主要用的是ARM部分，它取保守的51单片机相比功能越收的强盛，如芯片里里的Flsah、EEPROM、SRAM容量较大、支援正在线编程烧写ISP、每个IO心皆不妨以推挽启动的办法输出下、矮电仄，启动本收强，里里资材歉富，普遍皆集成A/D、D/A模数变换器、PWM、SPI、USART、I2C、I2S等交心，以及拥有歉富的中断源等.那些果素使得ARM取51单片机相比越收的下本能，矮功耗.利用ARM去安排的自动监测系统的下效、便当、准确的个性决断了它将越收广大的应用于工业统造各个范畴，共时当前基于ARM嵌进式系统正在统造、通疑范畴应用的越收广大.。
烟雾传感器的原理
烟雾传感器的原理
烟雾传感器是一种用于检测室内空气中烟雾浓度的设备。
它基于烟雾颗粒对光的散射或吸收现象，通过电子信号转换成可读取的可视信号或警告信号。
烟雾传感器主要由光源、光敏元件和信号处理电路组成。
工作原理分为两种类型：光散射型和光吸收型。
光散射型烟雾传感器利用光源发出光线，当烟雾颗粒进入传感器时，会散射部分光线。
散射的光线被光敏元件接收后产生电信号，该信号经过信号处理电路转换为可读取的信号或触发报警。
光吸收型烟雾传感器则通过测量光线被烟雾吸收的程度来检测烟雾浓度。
当烟雾存在时，光线通过烟雾时会受到吸收，光敏元件接收到的光强度相应减弱。
通过检测光强度的减弱程度，可以判断烟雾的浓度。
当烟雾浓度达到一定阈值时，传感器会发出警告信号。
无论是光散射型还是光吸收型的烟雾传感器，其信号处理电路负责处理光敏元件接收到的电信号，经过放大、滤波、比较等处理，最终确定烟雾的存在与否以及烟雾浓度的程度。
烟雾传感器的工作原理在火灾报警、空气质量检测、室内环境监测等领域发挥着重要的作用，以提供实时监测和预警功能，保障人们的生命和安全。
烟雾传感器工作原理
烟雾传感器工作原理
烟雾传感器是一种用于检测燃烧产生的烟雾的设备。
它主要由一个敏感元件、信号处理电路和报警系统组成。
下面将详细介绍烟雾传感器的工作原理。
烟雾传感器的敏感元件通常是一对金属电极，电极之间有一层氧化层或半导体材料。
当烟雾进入传感器时，烟雾中的微小颗粒会吸附在敏感元件的表面，导致电极之间的电阻发生变化。
这种变化会被传感器中的信号处理电路检测到。
信号处理电路通常包括一个比较器，用于将敏感元件输出的电阻变化转换为数字信号。
当检测到烟雾时，比较器会输出一个高电平信号，表示烟雾存在。
反之，如果没有检测到烟雾，比较器输出低电平信号，表示环境正常。
为了增强烟雾传感器的灵敏度和稳定性，通常会使用一些辅助技术。
例如，一些烟雾传感器会配备一个发射器和接收器，用来检测光的透过性。
当烟雾存在时，光的透过性会降低，通过接收器接收到的光信号也会相应减弱，从而触发报警。
此外，烟雾传感器一般也会附带温度传感器和湿度传感器，用于监测环境的温湿度。
这些信息可以用于判断烟雾是否由火灾引起，以及确定火灾的严重程度。
总之，烟雾传感器通过检测烟雾中微小颗粒的吸附作用来判断环境是否存在烟雾，进而触发报警系统。
它是保护人们生命财产安全的重要设备。
烟雾探测器工作原理
烟雾探测器工作原理
烟雾探测器是一种用来检测环境中是否有烟雾的设备。
它的工作原理可以分为光电式和离子式两种。
光电式烟雾探测器通过光电二极管和光敏电阻来工作。
当没有烟雾存在时，光电二极管发出的红外光会直接照射到光敏电阻上，使电阻值较低。
而当有烟雾进入烟雾探测器时，烟雾中的微小颗粒会散射光线，其中一部分光线会照射到光电二极管上，使其接收到的光信号减弱。
这会导致光敏电阻电阻值增加，从而改变了电路中的电流流动情况，触发探测器产生警报信号。
离子式烟雾探测器则是利用了烟雾对空气中离子的影响。
它包含一个具有放射源的放射室和一个接收室。
放射源会产生一定量的α粒子，这些粒子会与空气中的氧气分子发生碰撞，产生正离子和自由电子。
这些离子会因为电场的作用而向接收室迁移。
当没有烟雾存在时，离子迁移较顺利，电流流动情况稳定。
但是当烟雾进入探测器时，烟雾中的颗粒会吸附离子，使得流动的离子数量减少，电流减小，从而触发警报。
总体来说，烟雾探测器通过检测烟雾的光学或离子特性，来确定环境中是否存在烟雾，并通过触发警报来提醒人们采取相应的应对措施。

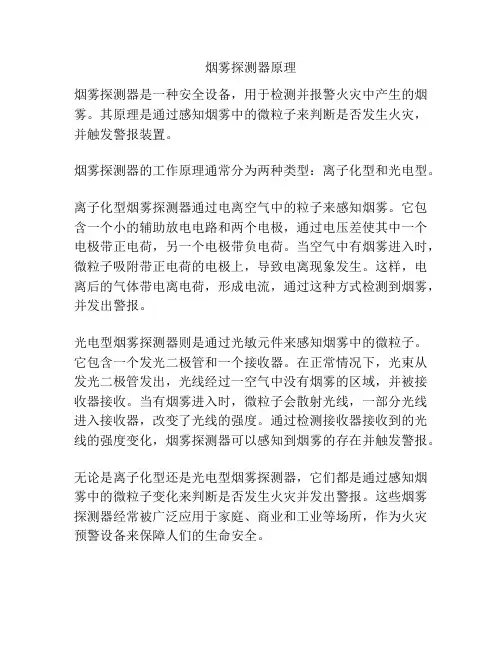

烟雾探测器原理
烟雾探测器原理
烟雾探测器是一种安全设备，用于检测并报警火灾中产生的烟雾。
其原理是通过感知烟雾中的微粒子来判断是否发生火灾，并触发警报装置。
烟雾探测器的工作原理通常分为两种类型：离子化型和光电型。
离子化型烟雾探测器通过电离空气中的粒子来感知烟雾。
它包含一个小的辅助放电电路和两个电极，通过电压差使其中一个电极带正电荷，另一个电极带负电荷。
当空气中有烟雾进入时，微粒子吸附带正电荷的电极上，导致电离现象发生。
这样，电离后的气体带电离电荷，形成电流，通过这种方式检测到烟雾，并发出警报。
光电型烟雾探测器则是通过光敏元件来感知烟雾中的微粒子。
它包含一个发光二极管和一个接收器。
在正常情况下，光束从发光二极管发出，光线经过一空气中没有烟雾的区域，并被接收器接收。
当有烟雾进入时，微粒子会散射光线，一部分光线进入接收器，改变了光线的强度。
通过检测接收器接收到的光线的强度变化，烟雾探测器可以感知到烟雾的存在并触发警报。
无论是离子化型还是光电型烟雾探测器，它们都是通过感知烟雾中的微粒子变化来判断是否发生火灾并发出警报。
这些烟雾探测器经常被广泛应用于家庭、商业和工业等场所，作为火灾预警设备来保障人们的生命安全。
MQ_2烟雾传感器的工作原理、应用介绍
MQ-2烟雾传感器的工作原理应用介绍鉴于网上关于MQ-2烟雾传感器的技术资料少之甚少，本人正好现在在做关于《储备粮仓环境监测系统》的项目。
因此自己总结关于MQ-2的技术文档，与大家共享，共同学习！一、MQ-2烟雾传感器的应用领域可用于家庭和工厂的气体泄漏监测装置，适宜于液化气、苯、烷、酒精、氢气、烟雾等的探测。
故因此，MQ-2可以准确来说是一个多种气体探测器。
MQ-2的探测范围极其的广泛。
它的优点：灵敏度高、响应快、稳定性好、寿命长、驱动电路简单。
二、MQ-2的工作原理MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。
处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。
当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。
利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。
三、MQ-2的特性1、MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。
（经过测试：对烷类的感应度比纸张木材燃烧产生的烟雾要好的多，输出的电压升高的比较快）2、MQ-2型传感器具有良好的重复性和长期的稳定性。
初始稳定，响应时间短，长时间工作性能好。
需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。
3、其检测可燃气体与烟雾的范围是100~10000ppm(ppm为体积浓度。
1ppm=1立方厘米/1立方米)4.电路设计电压范围宽，24V以下均可，加热电压5±0.2V需要注意：加热电压。
如果过高，会导致内部的信号线熔断，从而器件报废。
四、MQ-2的结构引脚及封装图MQ-2的外形图从图中可以看出（从左到右）第一个：由于加热电压过大，导致内部信号细线被烧断而无法正常工作。
烟雾传感器原理
烟雾传感器原理
烟雾传感器是一种能够检测空气中烟雾浓度的装置，它在日常生活和工业生产中起着非常重要的作用。
烟雾传感器的原理是基于烟雾颗粒对光线的散射和吸收，通过检测光线的变化来判断烟雾的浓度。
下面我们将详细介绍烟雾传感器的原理及其工作过程。
烟雾传感器通常由光源、光敏元件和信号处理电路组成。
当烟雾进入传感器内部时，烟雾颗粒会散射和吸收光线，导致光线的强度发生变化。
光敏元件接收到经过烟雾散射后的光线，将光信号转换成电信号，然后通过信号处理电路进行放大和处理，最终输出一个与烟雾浓度相关的电压信号。
在烟雾传感器的工作过程中，光源发出的光线穿过空气，当没有烟雾时，光线会直接到达光敏元件，产生一个基准电压信号。
而当有烟雾进入传感器时，烟雾颗粒会使光线发生散射和吸收，导致光线强度减弱，光敏元件接收到的光信号也随之减小，最终输出的电压信号与烟雾浓度成正比。
烟雾传感器的原理基于散射光的特性，因此其灵敏度和稳定性都与光源的稳定性和光敏元件的灵敏度有关。
为了提高烟雾传感器的性能，通常会采用高稳定性的光源和灵敏度高的光敏元件，并通过精密的信号处理电路来对输出信号进行处理，从而提高传感器的灵敏度和稳定性。
总的来说，烟雾传感器利用烟雾颗粒对光线的散射和吸收来检测烟雾浓度，其原理简单而有效。
通过合理设计光源、光敏元件和信号处理电路，可以实现对不同浓度烟雾的准确检测，为人们的生活和工作提供了重要的保障。
希望通过本文的介绍，能够使大家对烟雾传感器的原理有一个更加清晰的理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2烟雾传感器的工作原理
1、MQ-2烟雾传感器的应用领域可用于家庭和工厂的气体泄漏监测装置，适宜于液化气、苯、烷、酒精、氢气、烟雾等的探测。
故因此，MQ-2可以准确来说是一个多种气体探测器。
MQ-2的探测范围极其的广泛。
它的优点：灵敏度高、响应快、稳定性好、寿命长、驱动电路简单。
2、 MQ-2的工作原理MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。
处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。
当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。
利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。
3、 MQ-2的特性
1、MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。
（经过测试：对烷类的感应度比纸张木材燃烧产生的烟雾要好的多，输出的电压升高的比较快）
2、 MQ-2型传感器具有良好的重复性和长期的稳定性。
初始稳定，响应时间短，长时间工作性能好。
需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。
3、其检测可燃气体与烟雾的范围是100~10000ppm(ppm为体积浓度。
1ppm=1立方厘米/1立方米)
4、电路设计电压范围宽，24V以下均可，加热电压5±0、2V需要注意：加热电压。
如果过高，会导致内部的信号线熔断，从而器件报废。
4、 MQ-2的结构引脚及封装图MQ-2的外形图从图中可以看出（从左到右）第一个：由于加热电压过大，导致内部信号细线被烧断而无法正常工作。
但是加热功能依旧存在。
所以我们必须注意加热丝的电压，最好串个小电阻。
第二个：是MQ-2底面引脚图第三个：外观图
5、 MQ-2的计算与校准用MQ-2烟雾传感器来检测火灾烟雾的最好办法是通过其输出电压与门限电压比较得出。
（门限电压需要经过烟雾测试）
1、MQ-2的计算公式阻值R与空气中被测气体的浓度C的计算关系式log R = mlog C + n (m，n均为常数)常数n：与气体检测灵敏度有关，除了随传感器材料和气体种类不同而变化外，还会由于测量温度和激活剂的不同而发生大幅度的变化。
常数m：表示
随气体浓度而变数的传感器的灵敏度（也称作为气体分离率）。
对于可燃性气体来说，m的值多数介于1/2至1/3之间。
2、传感器的电阻的计算
3、 MQ-2传感器的输出电压根据MQ-2的工作原理（其电导率随着气体浓度的增大而增大，其电阻是电导率的倒数，所以电阻是随之减小的。
其特性就相当于一个滑动变阻器）。
一、烟雾传感器电路图工作原理：MQ-2的4脚输出随烟雾浓度变化的直流信号，被加到比较器U1A的2脚，Rp构成比较器的门槛电压。
当烟雾浓度较高输出电压高于门槛电压时，比较器输出低电平（0v），此时LED亮报警；当浓度降低传感器的输出电压低于门槛电压时，比较器翻转输出高电平（Vcc），LED熄灭。
调节Rp，可以调节比较器的门槛电压，从而调节报警输出的灵敏度。
R1串入传感器的加热回路，可以保护加热丝免受冷上电时的冲击。
MQ-2传感器对甲烷的探测范围是5000~20000ppm，即0、5%-2%，在跟MQ-2串联的电阻那里得到参考电压，经过AD转换后得到数字电压，就这么一个数字电压，怎样可以得到当时空气中甲烷的PPM值，即浓度。
（参考了网上传的使用MQ-2做基于单片机的烟雾报警系统的朋友，那份资料就存在这个特大问题，并不止这一个，大错的地方很多，请注意！）希望有经验的同志帮忙解决这一难题~送分~就这么一个数字电压,当然可以知道浓度了,前提是要设计和标定好传感器,主要过程就是:1 传感器量程
5000~20000ppm,如果输出为0-5V(传感器模拟信号中间量,也可以
是别的电压范围,或4-20mA信号),ad是将模拟转化数字量的,2 AD 转换后得到是数字信号,也就是数据,如:12位ad(分辨率是1/4096)转换后,那么则5000-20000PPM(0-5V)对应就是0-4096,这样就有
了比例关系,当数字信号是0时,对应就是5000,4096时就是20000,通过方程得出2048对应就是12500ppm,就是这么简单的一个函数,取下反函数就得出浓度、3,其实就是个比例关系式,只要有电信号在,其他的都是简单运算而已了、追问你好，应该没这么简单吧？比如，当时的浓度为0，或者是低于5000PPM，那么这时得到的数字电压会是什么呢？回答如果是0、5%-2%(对应0-5V),当然0、5%以下是数字信号就是0呀,如果量程0%-2%,当然就不是了提问者评价因为传感器灵敏度是非线性的，所以转换也是非线性的本文的
控制部分主要用的是ARM部分，它与传统的51单片机相比功能更加的强大，如芯片内部的Flsah、EEPROM、SRAM容量较大、支持
在线编程烧写ISP、每个IO口都可以以推挽驱动的方式输出高、低电平，驱动能力强，内部资源丰富，一般都集成A/
D、D/A模数转换器、PWM、SPI、USART、I2
C、I2S等接口，以及拥有丰富的中断源等。
这些因素使得ARM与51单片机相比更加的高性能，低功耗。
利用ARM来设计的自动监测系统的高效、方便、准确的特点决定了它将更加广泛的
应用于工业控制各个领域，同时现在基于ARM嵌入式系统在控
制、通信领域应用的更加广泛。
