空调温度传感器的种类及工作原理
空调温度传感器阻值对照表
空调温度传感器阻值对照表随着科技的不断发展，空调作为人们生活中不可或缺的电器设备之一，广泛应用于家庭、商业和工业等领域。
而空调温度传感器作为空调中的关键组成部分之一，起着感知室内温度并根据设定的温度值对空调系统进行控制的作用。
了解空调温度传感器的工作原理及其阻值与温度的关系是非常重要的，本文将介绍空调温度传感器阻值对照表，以方便用户使用和故障排查。
1. NTC热敏电阻的工作原理NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感元件，其电阻值随温度的变化而变化。
当环境温度升高，NTC电阻的阻值下降；当环境温度降低，NTC电阻的阻值增加。
这种阻值与温度之间的负相关关系使得NTC热敏电阻被广泛应用于温度测量和控制领域。
2. 空调温度传感器阻值对照表下表为常见的空调温度传感器阻值对照表，仅供参考。
温度（摄氏度） NTC电阻阻值（千欧姆）-40 11.39-38 10.60-36 9.90-34 9.25-30 8.13 -28 7.64 -26 7.19 -24 6.79 -22 6.43 -20 6.11 -18 5.82 -16 5.56 -14 5.32 -12 5.10 -10 4.91 -8 4.73 -6 4.58 -4 4.44 -2 4.31 0 4.20 2 4.11 4 4.038 3.8910 3.8312 3.7814 3.7316 3.6818 3.6420 3.6022 3.5724 3.5326 3.5028 3.4730 3.443. 使用注意事项在使用空调温度传感器阻值对照表时，需要注意以下几点：（1）由于不同的空调厂家可能采用不同的温度传感器型号和相关电路设计，实际应用中的电阻阻值可能略有差异，因此在使用对照表时需要结合空调设备的具体情况进行参考。
（2）温度传感器的阻值通常由空调系统内部的控制电路测量和校准，一般用户无需直接操作和调整。
空调感温探头工作原理
空调感温探头工作原理
空调感温探头的工作原理是基于温度传感器的原理，主要包括以下几个步骤：
1. 感温元件：空调感温探头内含有温度传感器，常见的有热电阻和热敏电阻。
热电阻是根据材料的电阻随温度的变化而变化，而热敏电阻则是根据材料的电阻随温度的变化呈正比例变化。
2. 温度测量：当空调感温探头接触到或被暴露在温度环境中时，感温元件的电阻值会随着温度的变化而发生相应的变化。
温度传感器会测量电阻值的变化，并将其转化为电信号。
3. 信号转换：电信号会经过信号转换电路，将电阻值的变化转换为与温度成线性关系的电压或电流信号。
这个信号将被传递给空调系统的控制单元。
4. 温度控制：控制单元接收到温度信号后，会根据设定的温度目标与实际温度进行比较。
如果实际温度高于设定温度，控制单元将启动空调系统的制冷功能，通过控制制冷剂的流动来降低温度。
如果实际温度低于设定温度，则控制单元会停止制冷功能。
总之，空调感温探头通过测量温度传感器的电阻值变化，并将其转换为与温度成线性关系的电压或电流信号，从而实现温度的测量和控制。
空调温度感应器工作原理
空调温度感应器工作原理一、引言空调温度感应器作为空调系统中的关键部件，起着感知室内温度并控制空调系统运行的重要作用。
本文将从感应器的工作原理、结构和应用等方面进行介绍。
二、温度感应器的工作原理温度感应器基于热敏特性，通过测量温度与电阻之间的关系来实现温度的感知。
常见的温度感应器主要有热电偶、热敏电阻和红外线传感器等。
1. 热电偶热电偶是一种利用两种不同金属的热电效应产生电动势的温度传感器。
当热电偶的两个接点温度不同时，将产生一定的电压信号。
通过测量这个电压信号的大小，可以得到温度的信息。
热电偶具有响应速度快、测量范围广等优点，被广泛应用于工业领域。
2. 热敏电阻热敏电阻是一种温度敏感的电阻器件，其电阻值随温度的变化而发生相应变化。
常见的热敏电阻有NTC热敏电阻和PTC热敏电阻。
NTC热敏电阻的电阻值随温度的升高而下降，而PTC热敏电阻的电阻值则随温度的升高而增加。
通过测量热敏电阻的电阻值，可以反推得到温度的信息。
热敏电阻具有结构简单、成本低廉等优点，广泛应用于家电、汽车等领域。
3. 红外线传感器红外线传感器是一种利用红外线辐射特性进行温度测量的传感器。
红外线传感器可以感知物体发出的红外线辐射，通过测量红外线辐射的强度来得到物体的温度信息。
红外线传感器具有非接触式测量、高精度等特点，被广泛应用于工业自动化、医疗诊断等领域。
三、温度感应器的结构温度感应器的结构主要由感测元件、信号处理电路和输出端口三部分组成。
1. 感测元件感测元件是温度感应器的核心部分，用于感知环境温度。
根据不同的原理，感测元件可以是热电偶、热敏电阻或红外线传感器等。
2. 信号处理电路信号处理电路用于将感测元件的输出信号进行放大、滤波和线性化等处理，以保证输出的准确性和稳定性。
信号处理电路通常包括放大器、滤波器和模数转换器等。
3. 输出端口输出端口用于将信号处理电路处理后的温度信息输出给控制系统或显示设备。
输出端口可以是模拟信号输出或数字信号输出，具体形式根据应用需求而定。
温度传感器工作原理
温度传感器工作原理选用温度传感器作为本文的主题，将会从以下几个方面来介绍温度传感器的工作原理以及其在工业和日常生活中的应用。
一、温度传感器的种类温度传感器的种类较多，常见的有热电偶、热电阻、半导体温度传感器等。
本文将着重介绍热电偶和热电阻两种常用的温度传感器。
二、热电偶的工作原理热电偶是基于热电效应的原理来测量温度的。
热电偶由两种不同金属导线组成，它们的接触处形成了热电偶的测温端口。
当任何物体的温度发生变化时，热电偶中的两种金属材料由于热膨胀不同，会产生电动势差。
根据热电偶特性曲线的标定，就可以通过电动势差来计算出物体的温度。
三、热电阻的工作原理热电阻是利用金属电阻随温度的变化关系来测量温度的。
常见的热电阻材料有铂、镍、铜等。
在热电阻电路中，当电阻材料受到热量的作用，导致材料阻值发生变化。
通过测量电阻值的变化，可以计算出温度的大小。
四、温度传感器的应用温度传感器在工业和日常生活中有着广泛的应用。
在工业生产过程中，温度传感器被用于监控和控制各种设备和工艺。
例如，在化工厂中，温度传感器用于测量反应器中的温度，以控制反应的进程。
在电子设备中，温度传感器被用于控制芯片的工作温度，以保证设备的稳定性和寿命。
此外，在家电中，温度传感器用于测量室内外的温度，以调整空调、制冷设备等的工作状态，提供舒适的环境。
综上所述，温度传感器通过利用热电效应或电阻随温度变化的关系，实现对温度的准确测量。
它们在工业和日常生活中发挥着重要的作用，为我们提供了更安全、舒适和高效的生产和生活环境。
随着技术的不断进步，温度传感器的性能和精度也在不断提高，预计在未来会有更广泛的应用。
空调温度的检测-集成温度传感器解读
温度传感器典型应用
采用集成温度传感器的数字式温度计
电动机保护器
2线式铂热电阻测温电路
3线式铂热电阻测温电路
4线式铂热电阻测温电路
3线式铂热电阻测温电路
学习是一种获得，学习是一种快乐， 学习是一种提高
谢谢大家
GND：地； VDD：电源电压 I/O：数据输入／输出脚(单线接口，可作寄生供电)
(a) PR—35封装
(b) SOIC封装
DS1820的管脚排列
４ 温度检测系统原理
由于单线数字温度传感器DS1820具有在一条总线上可同 时挂接多片的显著特点，可同时测量多点的温度，而且 DS1820的连接线可以很长，抗干扰能力强，便于远距离测 量，因而得到了广泛应用。
变频空调有多个感温探头，一个安装在空调器室内 蒸发器进风口上，用于检测室内环境温度；一个安装在 室内蒸发器管道上，直接与盘管接触，用于检测制冷系 统蒸发温度；一个安装在室外散热器上，用于检测室外 环境温度；一个安装在室外散热器盘管上，用于检测室 外管道温度；还有一个安装在室外压缩机上，用于检测 压缩机排气管温度。多个感温探头精确检测到的温度送 入控制器处理后，可精确控制空调的运行。
１、 DS1820的特性 单线接口：仅需一根口线与MCU连接；
无需外围元件；
由总线提供电源；
测温范围为-55℃～125℃，精度为0.5℃；
九位温度读数；Βιβλιοθήκη A/D变换时间为200ms；
用户可以任意设置温度上、下限报警值，且能够 识别具体报警传感器。
2、 DS1820引脚及功能
在电脑中,集成温度传感器 用于CPU散热保护电路
13
AD590实际应用电路
2、电压型集成温度传感器

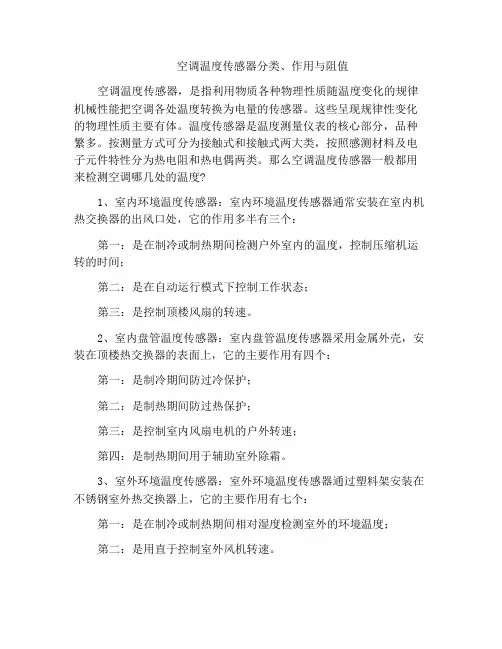

空调温度传感器分类、作用与阻值
空调温度传感器分类、作用与阻值空调温度传感器，是指利用物质各种物理性质随温度变化的规律机械性能把空调各处温度转换为电量的传感器。
这些呈现规律性变化的物理性质主要有体。
温度传感器是温度测量仪表的核心部分，品种繁多。
按测量方式可分为接触式和接触式两大类，按照感测材料及电子元件特性分为热电阻和热电偶两类。
那么空调温度传感器一般都用来检测空调哪几处的温度?1、室内环境温度传感器：室内环境温度传感器通常安装在室内机热交换器的出风口处，它的作用多半有三个：第一：是在制冷或制热期间检测户外室内的温度，控制压缩机运转的时间；第二：是在自动运行模式下控制工作状态；第三：是控制顶楼风扇的转速。
2、室内盘管温度传感器：室内盘管温度传感器采用金属外壳，安装在顶楼热交换器的表面上，它的主要作用有四个：第一：是制冷期间防过冷保护；第二：是制热期间防过热保护；第三：是控制室内风扇电机的户外转速；第四：是制热期间用于辅助室外除霜。
3、室外环境温度传感器：室外环境温度传感器通过塑料架安装在不锈钢室外热交换器上，它的主要作用有七个：第一：是在制冷或制热期间相对湿度检测室外的环境温度；第二：是用直于控制室外风机转速。
4、室外盘管温度传感器：室外盘管温度传感器采用金属外壳，室外安装在在室外热交换器的表面上所，它的主要包括作用有三个：第一：是制冷期间防过热保护；第二：是制热期间防盗冻结保护；第三：是除霜期间控制热交换器的温度。
5、压缩机排气指示器：压缩机排气指示器也采用金属外壳，它咱装在泵排气管上，它的主要作用有两个：第一：通过检测轴承排气管温度，控制膨胀阀的开启度的压制压缩机转速；第二：是用于描述排气管过热保护。
提示，通常厂家根据空调室内机微型电脑控制主板的参数来确定温度传感器的阻值是，一般当阻值随相对湿度升高而降低，随温度减低而增大。
《空调管温传感器（10K）温度-电阻对照表》单位：温度℃／电阻Ｋ。
下图做参考：。
空调温度传感器
空调温度传感器一、传感器原理空调中的温度传感器主要采用负温度系数热敏电阻（又称NTC热敏电阻）。
温度传感器是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和空穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
当温度变化时，它的电阻阻值也发生变化。
温度升高其阻值变小，温度大大降低其组值增大。
例如下图为某品牌一些管温传感器的曲线。
二、温度传感器的应用空调传感器有铜头和胶头两种样式，铜头传感器主要用途为测量管路温度，而胶头传感器主要用于测量空气的温度。
温度传感器的一般性应用如下：1、压缩机底部枕状主要用于检测压缩机底部温度，液压底部温度低可能因为冷媒回液，温度太高可能因冷媒不足，因此压缩机底部须需有一个传感器进行检测控制。
2、排气温度传感器安装于压缩机的排气口处与，转作检测压缩机排气温度，以便对系统进行控制、保护。
3、回气温度传感器检测压缩机的回气温度，保证回到压缩机的冷媒是加湿器过热蒸汽，防止压缩机回液。
4、热交温度传感器分别用于室外机的冷凝器和室内机的蒸发器。
冷凝器上一般有两个，后厝仔庄安放在进口与出口。
过滤网一般有三个，分别是进口、中部、出口。
主要关键作用是通过检测热交进出口温差，进行过热度控制，从而控制电子钢铝的开启。
6、环境温度传感器检测室内外环境温度，室内环境温度传感器主要控制室内机的开停，当环境温度达到设定温度时，室内机关机。
盐度室外机环境温度传感器主要检测室外环境温度，对机组进行控制、保护。
7、其他温度传感器另外系统中会还有过冷却盘管传感器（包括出口及回气口）、功率晶体模块陀螺仪、出风感测器温度传感器等各种类型传感器。
这些内容就不为我展开介绍了。
各个传感器的工作原理及应用
各个传感器的工作原理及应用一、温度传感器1.1 工作原理温度传感器通过测量物体的温度来输出相应的电信号。
常见的温度传感器有热电偶、热电阻和半导体温度传感器。
1.1.1 热电偶热电偶是由两种不同材料的导线组成的，这两种材料分别是测量点和参考点。
当测量点和参考点的焊点处于不同温度时，会产生一定的电势差。
通过测量这个电势差，可以得到物体的温度。
1.1.2 热电阻热电阻使用的是材料的电阻值随温度变化的特性。
常见的热电阻材料有铂金、镍铬合金等。
通过测量热电阻的电阻值变化，可以推测出温度的变化。
1.1.3 半导体温度传感器半导体温度传感器利用半导体材料的温度特性，通过测量材料电阻随温度的变化来推测物体的温度。
1.2 应用温度传感器在各个领域都有广泛的应用。
以下是几个常见的应用场景：•工业控制：温度传感器用于监测工业过程中的温度变化，以实现温度的控制和调节。
•空调系统：温度传感器用于测量室内和室外的温度，以便调节空调系统的工作模式和风速。
•汽车领域：温度传感器用于测量发动机温度、冷却液温度等，以确保汽车的正常工作状态。
二、光敏传感器2.1 工作原理光敏传感器是利用材料对光的敏感性来测量光照强度的传感器。
常见的光敏传感器有光敏电阻和光敏二极管。
2.1.1 光敏电阻光敏电阻是一种利用光敏材料的电阻随光照强度的变化而变化的元件。
当光敏电阻受到光照时，其电阻值会随之改变。
2.1.2 光敏二极管光敏二极管的工作原理是利用光照引起的载流子在PN结中的移动，从而改变二极管的电流。
在光照较强时，光敏二极管的电流较大；在光照较弱时，电流较小。
2.2 应用光敏传感器在各个领域都有广泛的应用。
以下是几个常见的应用场景：•环境监测：光敏传感器用于测量光照强度，用于环境光照的监测和自动调节。
•照明系统：光敏传感器可以与灯光控制系统配合使用，根据光照强度的变化调节灯光的亮度。
•电子设备：光敏传感器常用于电子设备中，例如手机、平板电脑等，用于控制屏幕的亮度和自动调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动空调系统温度传感器包括：发动机冷却液温度传感器、车内温度传感器、环境温度传感器、蒸发器温度传感器、日光辐射传感器、制冷剂温控开关等。
控制单元根据这些传感器信号，计算出吹入客舱内空气所需的温度，选择所需的空气量，然后控制空气混合入口，水阀、进出气口转换板等，在驾驶员设定的温度范围内自动调节客舱内的温度，使其达到最佳，并自动控制空调的开启和关闭。
当发动机冷却液温度超过120℃时为了保护发动机，会让空调停止工作。
空调压缩机内制冷剂温度过高，温度开关会切断压缩机电磁离合器的电路。
装在蒸发器中央的蒸发器温度传感器或温度开关通过控制空调压缩机的运转来控制蒸发器的温度。
蒸发器温度控制的目的是防止蒸发器结霜。
如果蒸发器的温度低于0℃，凝结在蒸发器表面的水分就会结霜或结冰，严重时会堵塞蒸发器的空气通道，导致冷却系统制冷效果明显降低。
为了避免蒸发器结霜，就必须将蒸发器的温度控制在0℃以上。
蒸发器温过低，低于设定值0℃以下时，空调放大器会切断压缩机电磁离合器的电路。
蒸发器出口温度传感器失效，会导致空调压缩机离合器频繁吸合和分离。
膨胀阀到蒸发器之间管路结霜，会导致空调出风量小。
空调系统制冷的条件之一是环境温度高于室内温度，环境温度传感器断路，端子进水、接触不良或接地不良，数据流会显示环境温度-30℃以下，将造成空调不制冷。
同时，发动机冷却液温度传感器断路或接地线接触不良，信号失准时，散热风扇不转，导致空调散热不良，也会进入失效保护，让空调停止工作。
