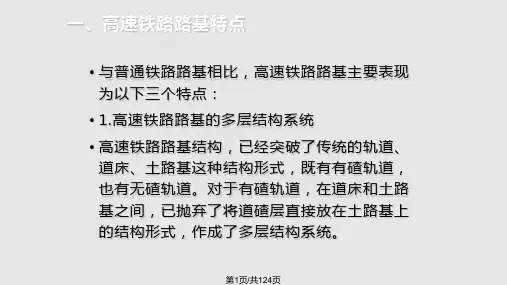

路基施工方法及工艺PPT课件
五、施工方法及工艺 5.1地基加固处理技术
2）堆载预压
一般路基基床底层施工后，开始填筑预压土方， 堆载预压土方的底面铺1层土工布，土工布幅宽不小 于2.0m，并考虑0.2m的搭接，铺设宽度应大于堆载 范围每侧不小于1.5m，预压土碾压后平均重度应不 小于18KN/m3。预压土堆载高度3.0米，堆载边坡坡 度1:1，工点端部纵向边坡坡度1:2，向外延伸，桥 头已架设地段以1:2坡度向桥上延伸。堆载预压时间 为6个月，具体卸载时间应根据沉降观测资料推算确 定。
（1）强夯前对施工范围内地质情况做详细调查，地面处理和场地平整应满足设 计要求。 （2）开夯时应检查锤重和落距，以确保单击夯击能量符合要求。 （3）为保证加固质量，应严格控制放线精度和落锤位置，在每遍夯击前，应对 夯点放线进行复核。夯坑中心偏移量不超过设计允许值。若落锤位置偏移或坑 底倾斜过大，可用碎石将坑底填平，然后进行下一次夯击。 （4）作好施工排水，持别在雨季必须及时排除夯坑或夯击场地的积水后，才能 继续夯击。
第13页/共124页
四、高速铁路路基基床
• 2.基床的结构
• 一般情况，高速铁路路基基床是由基床表层和 底层组成的两层结构。最典型的是德国无碴轨 道的线路结构，包括钢筋混凝土板连续板、混 凝土连续层和支持层、素混凝土、矿渣混凝土、 填土、道碴等。
• 我国的京沪高速铁路路基基床由表层和底层组 成，表层厚度为0.7m，底层厚度为3.0m。其中， 基床表层由5～10cm厚的沥青混凝土和65～ 60cm厚的级配碎石级配砂砾石组成。
第17页/共124页
四、高速铁路路基基床
• 3 基床底层 • 高速铁路路基基床底层填料只能用A、B组填料或改良土。
第18页/共124页
五、施工方法及工艺 5.1地基加固处理技术
路基施工标准化图文
..路基施工标准化图文详解一、“工欲善其事，必先利其器”（优质工程质量目标解读）二、“知者行之始，行者知之成”（图文标准化施工过程）三、“术有专攻，道无止境”（总结）明确优质工程质量目标一、路基优质工程质量目标：路基宽度、分层压实层厚及压实度、顶面弯沉等指标合格率达到100%，排水及支挡工程的混凝土（砂浆）强度合格率为100％，排水工程铺砌厚度、基础垫层宽厚、断面尺寸合格率≥ 90%，支挡工程断面尺寸合格率≥ 90%。
图文解读标准化施工过程二、内容包括：土方路基填筑、潮湿路基填土翻晒处理、路基填土强夯处理、石方路基填筑、台阶开挖、台背回填、预制管桩托板施工、石方路堑边坡光面爆破、填石路堤码砌边坡、边坡防护、混凝土挡土墙、排水工程、绿化工程2-1 土方路基填筑填方路基采用打方格方式控制卸土量，压路机整平后采用带刻度插扦检测填土松铺厚度，控制填土厚度；松铺厚度符合要求后，采用平地机精平，最后碾压密实。
该做法既简单实用，又能把路基关键环节控制好，有效提高填筑质量。
路基填筑过程中，及时修筑临时排水设施保护边坡，保证路基边坡的密实稳定。
资料word..根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头1. 控制好分层填土厚度。
采用平地机精平，有效控制填土表面平整度，并形成路拱。
2.资料word..3. 采用上述工艺流程施工的填方路基密实平整、路拱横坡顺适。
路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷4.边坡的作用。
资料word..5. 完成的临时急流槽较牢固稳定，满足施工期内临时排水要求。
潮湿路基填土翻晒处理2-2结合雨季长、雨量大的特点，某高速项目配备有犂钯翻土机，对受雨水浸泡有效地解决了路基受雨水浸泡后含水的路基填土进行犂钯翻晒晾干，重新碾压，量过大及强度降低的问题，保证了路基每层填土的密实稳定。
资料word..犂钯翻松受浸路基填土翻松受浸填土凉晒至最佳含水量路基填土强夯处理2-3资料word..层填土后， 5 在分层填筑3 ～某高速在路基填筑施工中，对于高填方路基，达到减少保证了路基填土压实度，再采用冲击式压实设备对填土进行补充压实，分阶段前后填土的路基结合部等压实质量工后沉降的目的；对于路基填挖交界、保证了该部位的路基填土采用自动落锤式强夯锤进行补充夯实，控制薄弱部位，密实稳定。
路基标准化施工ppt课件
1、填土路基；
2、填石路堤；
3、填挖交界处处理； 4、 涵、台背回填；
5、冲击增强补压； 6、雨季施工措施
1 挖方路基 （1）土质路堑开挖 ►土质路堑开挖施工工序：
弃土或利用土
施工测量 路基临时排水设施 路堑开挖 土工试验 压实度检验 下路床、上路床碾压 路床试验路段 测量放样
边沟
（1）土质路堑开挖
（2）石质路堑开挖
►1) 根据岩石的类别等确定开挖方法。 ►2）石ห้องสมุดไป่ตู้爆破开挖路基应以光面爆破、预裂爆破技
术为主，软弱松散岩质路堑，采用分层开挖。 ►3)每次爆破完毕后，组织人员和机械进行爆破石
方的清运，测量标高，高出设计标高的要进行铲 出；低于标高的要应采用级配碎石填筑，碾压到 施工规范的压实度，达到设计标高为止。 ►4)石质路床底面有地下水时，可设置渗沟进行排 导，渗沟应按规定修筑，满足排水的要求。
（1） 填土路基施工
►（3）路堤填土宽度 每侧应宽于填层设计 宽度50cm(如示)， 压实宽度不得小于设 计宽度，以保证修整 路基边坡后的路基边 缘有足够的压实度。
超宽填筑 50cm
（1） 填土路基施工
►（5）横坡陡峻地段的半填半挖路基，必须在山坡 上从填方坡脚向上按设计要求挖台阶。
►（6）不同性质的土应分层、分段填筑。同一水平 层路基的全宽应采用同一种填料，不得混填。每 种填料层累计总厚不宜小于0.5m。
►填方路基必须严格实行“划格上土，挂线 施工，平地机整平”。
路基上土前 打方格
平地机精平
路基表面平整，边线直顺，曲 线圆滑，控制好“五度”。即： 压实度、平整度、厚度、宽度 和横坡度
现场平整度检测
（2） 填石路基
►填料粒径应不大于50cm，并不宜超过层厚 的2/3，不均匀系数宜为15~20。路床底面以 下40cm范围内，填料粒径应小于15cm。
路基施工标准化指南ppt课件
基顶而应设置拦水埂.并每隔50m设置横向临15
4.2填方路基
4.2.1河塘清淤回填
4.2.1.1一般规定
(1)对施工合同段内的沟塘统一编号，路基范围内的河塘 淤泥应清除彻底。
(2)测量工作应包括河塘起讫断面(位于原地面处沟塘边口) 在内的各横断面淤泥顶、淤泥底高程、几何尺寸，并用 CAD绘制河塘平面图和横断面图，回填测量按路基填筑要 求分层进行。河塘清淤淤顶、淤底测点应一致。
(3)河塘清淤范围以施工图断面图所示为准(即边沟外坡线 放线)，河塘回填范围以施工图断面图所示为准，河塘回 填顶标高采用施工图所列标高。
(4)平面图应能正确反映河塘. 与路线的位置关系、周围地 16
4一般路基施工
4.1一般规定 4.1.1施工现场人员、机械应按批准的分项
工程开工报告配置到位。 4.1.2路基填料应满足《公路路基施工技术
规范》(JTGF10-2006)的各项要求。 4.1.3路基外观做到表面平整、边线顺畅、
边坡顺适；路基挖方应坡面平整。 4.1.4路基施工时应做好施工临时排水。路
353省道海安段建设工程 施工标准化指南
（路基工程）
.
1
1总 则
1.1目的和范围
为进一步规范353省道软基施工管理，提高软基工 程建设质量和安全，促进软基工程施工管理的标 准化、规范化、精细化，全面提升353省道建设管 理水平和行业文明施工形象，特编制本指南。
本指南适用于353省道海安段建设工程。
2.1.4现场调查后，施工单位应根据设计、合同和现场的实
际情况，编制路基单位工程总体开工报告，总体开工报告
经总监审批后方可实施。 .
4
2.2技术准备
2.2.1基本要求
(1)承包人应对设计移交的控制点进行复核，遗失或破坏 的控制点及时上报监理工程师。然后根据监理工程师确定 的工程测设资料和测量标志在28d内完成导线点、水准点 加密工作。加密点应设置在通视性好、地质坚硬的地点。
4.2填方路基
4.2.1河塘清淤回填
4.2.1.1一般规定
(1)对施工合同段内的沟塘统一编号，路基范围内的河塘 淤泥应清除彻底。
(2)测量工作应包括河塘起讫断面(位于原地面处沟塘边口) 在内的各横断面淤泥顶、淤泥底高程、几何尺寸，并用 CAD绘制河塘平面图和横断面图，回填测量按路基填筑要 求分层进行。河塘清淤淤顶、淤底测点应一致。
(3)河塘清淤范围以施工图断面图所示为准(即边沟外坡线 放线)，河塘回填范围以施工图断面图所示为准，河塘回 填顶标高采用施工图所列标高。
(4)平面图应能正确反映河塘. 与路线的位置关系、周围地 16
4一般路基施工
4.1一般规定 4.1.1施工现场人员、机械应按批准的分项
工程开工报告配置到位。 4.1.2路基填料应满足《公路路基施工技术
规范》(JTGF10-2006)的各项要求。 4.1.3路基外观做到表面平整、边线顺畅、
边坡顺适；路基挖方应坡面平整。 4.1.4路基施工时应做好施工临时排水。路
353省道海安段建设工程 施工标准化指南
（路基工程）
.
1
1总 则
1.1目的和范围
为进一步规范353省道软基施工管理，提高软基工 程建设质量和安全，促进软基工程施工管理的标 准化、规范化、精细化，全面提升353省道建设管 理水平和行业文明施工形象，特编制本指南。
本指南适用于353省道海安段建设工程。
2.1.4现场调查后，施工单位应根据设计、合同和现场的实
际情况，编制路基单位工程总体开工报告，总体开工报告
经总监审批后方可实施。 .
4
2.2技术准备
2.2.1基本要求
(1)承包人应对设计移交的控制点进行复核，遗失或破坏 的控制点及时上报监理工程师。然后根据监理工程师确定 的工程测设资料和测量标志在28d内完成导线点、水准点 加密工作。加密点应设置在通视性好、地质坚硬的地点。
公路路基施工技术规范ppt课件
公路等级 高速公路、一级公路
二级公路 三级公路及以下公路
平面控制网等级
一级小三角、一级导线、 四级GPS控制网
二级小三角、二级导线
三级导线
2.2公路高程测量应采用水准测量。在水准测量确有困 难的地段，四、五等水准测量可以采用三角高程测量。8
3、 中线放样
3.1 路基开工前，应进行全段中线放样并固定路线主要控制
桩。
3.2 中线放样时，应注意路线中线与结构物中心、相邻施工
段的中线闭合，发现问题应及时查明原因，进行处理。
3.3 设计图纸和实际放样不符时，应查明原因后进行处理。
4、 路基放样
4.1 路基施工前，应对原地面进行复测，核对或补充横断
面，发现问题时，应进行处理。
4.2 路基施工前，应设置标识桩，对路基用地界、路堤坡脚、
成三角形方式投放片石，再渐次向两侧全宽范围扩展。当软土 地层横坡陡于1:10时，应自高侧向低侧填筑，并在低侧坡脚外 一定宽度内同时抛填形成片石平台。
。 3）片石抛填出软土面后，应用较小石块填塞垫平，并碾压密实24
4 砂（砾）垫层 4.1 垫层材料宜采用无杂物的中、粗砂，含泥量应
小于5%；也可采用天然级配砂砾料，其最大粒径 应小于50mm，砾石强度不低于四级。 4.2 垫层宜分层摊铺压实，碾压到规定的压实度。 垫层采用砂砾料时，应避免粒料离析。 4.3 垫层宽度应宽出路基边脚500～1000mm，两侧 宜用片石护砌或采用其他方式防护。
计边坡线外的土层不受到扰动。
4）路基开挖中，基于实际情况，如需修改设计边坡坡度、 截水沟和边沟的位置及尺寸时，应及时按规定报批。边
坡上稳定的孤石应保留。 5）开挖至零填、路堑路床部分后，应尽快进行路床施工；
公路路基施工技术精品PPT课件
❖ 1.路基是路面的基础，路基的施工质量直接影响路 面的质量；
❖ 2.路基土石方数量大—一般路基工程量占总工程量 的60-70%左右，直接影响施工进度；
（二）路基施工前的准备工作：
❖ １、组织准备： ❖ l建立和健全施工任务和管理机构——项目经理部；
❖ l制定施工管理制度，明确分工，落实责任；
❖ 与有关单位及个人签定协议，在动工前将各 种拆迁和征地处理完毕
施工组织结构图
项目经理
项目副经理
总工程师
工程部
技术部
合同部
财务部
行政部
计划安排，现场 安排，施工质量
技术管理，质量 监督，处理问题
合同管理 工程计量
财务管理，经济 核算，费用控制
行政后勤，材料供应， 开工准备，安全保证
项目经理部-方针目标
（二）路基施工前的准备工作
2、物质准备： l材料，机具设备的购量， 调配，运输和储存； l临时道路及工程房屋的 修建； 供水，供电，通讯及必 须的生活福利设施的安 装建设等
5. 试验路段： ❖
试验所用的材料 机具应与全线施工所用的材料 机具相同，及时写出试验段总
结报告
❖ 6.批准开工申请
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
和内容 ❖ （3）、路基土施石方施工分
级 ❖ 二、 第二节 施工前的准备工
作
（一）、路基施工方法
❖ 人工施工 ❖ 简易机械化施工 ❖ 机械化施工与综合机械化施工 ❖ 爆破法施工 ❖ 水力机械化施工
人工施工
❖ 人工施工；
❖ 2.路基土石方数量大—一般路基工程量占总工程量 的60-70%左右，直接影响施工进度；
（二）路基施工前的准备工作：
❖ １、组织准备： ❖ l建立和健全施工任务和管理机构——项目经理部；
❖ l制定施工管理制度，明确分工，落实责任；
❖ 与有关单位及个人签定协议，在动工前将各 种拆迁和征地处理完毕
施工组织结构图
项目经理
项目副经理
总工程师
工程部
技术部
合同部
财务部
行政部
计划安排，现场 安排，施工质量
技术管理，质量 监督，处理问题
合同管理 工程计量
财务管理，经济 核算，费用控制
行政后勤，材料供应， 开工准备，安全保证
项目经理部-方针目标
（二）路基施工前的准备工作
2、物质准备： l材料，机具设备的购量， 调配，运输和储存； l临时道路及工程房屋的 修建； 供水，供电，通讯及必 须的生活福利设施的安 装建设等
5. 试验路段： ❖
试验所用的材料 机具应与全线施工所用的材料 机具相同，及时写出试验段总
结报告
❖ 6.批准开工申请
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
和内容 ❖ （3）、路基土施石方施工分
级 ❖ 二、 第二节 施工前的准备工
作
（一）、路基施工方法
❖ 人工施工 ❖ 简易机械化施工 ❖ 机械化施工与综合机械化施工 ❖ 爆破法施工 ❖ 水力机械化施工
人工施工
❖ 人工施工；
路基施工技术ppt课件
其余的工作内容请参照《公路路基施工技术规范》。
路基施工技术
一、路基施工技术
（二）一般路基施工 主要内容：填料要求、土质路堤、挖方路基、路基拓宽改
建等。 1、填料要求（《公路路基施工技术规范》P9、 《公路管理
与实务》 ） （1）就地取材，优先选用砂质土。 （2）不得使用淤泥、沼泽土、冻土、含草皮土、生活垃圾、
二、路面施工
（一） 路面基层施工 1、碎、砾石基层施工 2、稳定土基层施工
（二） 沥青路面施工 热拌铺沥青混合土料路面施工
（三） 路面质量评定标准
路基施工技术
一、 路基施工技术
（一）施工准备 主要内容：路基测量放样、基底与填料试验、场地清理、 试验段铺筑等。 路基开工前应做好施工测量工作，其内容主要包括：导 线、中线、水准点的复测，横断面检查与补测，增设必要的 水准点等。 施工测量的精度应符合交通部颁布实施的《公路勘测规 范》(JTJC10—2007)的要求。
树根和含有腐朽物质的土。 （3）液限大于50，塑性指数大于26的土，必须采取满足设计
要求的技术处理，经检查合格后方可使用。采用盐渍土、黄土、 膨胀土填筑路堤时，应遵照有关规定执行。
路基施工技术
（二）一般路基施工 （4）粉质土。它含有较多的粉土粒，虽有一定的粘性和 塑性，但不易稳定，水浸后易成流体状态（泥浆），干旱时 则尘土飞扬。毛细水上升高度很大（可达0.8～1.5 m），导致 严重的冻胀和翻浆，属最差的路堤填土，黄土类、黑土（肥 粘土）多属于这类土。 （5）填料强度和粒径应符合下表规定
项目分类 路面底面以下深度（cm）
填料最小强度CBR（%） 高速公路及一级公路 二级及二级以下公路
填料最大粒 径
（cm）
上路床（0～30）
路基施工技术
一、路基施工技术
（二）一般路基施工 主要内容：填料要求、土质路堤、挖方路基、路基拓宽改
建等。 1、填料要求（《公路路基施工技术规范》P9、 《公路管理
与实务》 ） （1）就地取材，优先选用砂质土。 （2）不得使用淤泥、沼泽土、冻土、含草皮土、生活垃圾、
二、路面施工
（一） 路面基层施工 1、碎、砾石基层施工 2、稳定土基层施工
（二） 沥青路面施工 热拌铺沥青混合土料路面施工
（三） 路面质量评定标准
路基施工技术
一、 路基施工技术
（一）施工准备 主要内容：路基测量放样、基底与填料试验、场地清理、 试验段铺筑等。 路基开工前应做好施工测量工作，其内容主要包括：导 线、中线、水准点的复测，横断面检查与补测，增设必要的 水准点等。 施工测量的精度应符合交通部颁布实施的《公路勘测规 范》(JTJC10—2007)的要求。
树根和含有腐朽物质的土。 （3）液限大于50，塑性指数大于26的土，必须采取满足设计
要求的技术处理，经检查合格后方可使用。采用盐渍土、黄土、 膨胀土填筑路堤时，应遵照有关规定执行。
路基施工技术
（二）一般路基施工 （4）粉质土。它含有较多的粉土粒，虽有一定的粘性和 塑性，但不易稳定，水浸后易成流体状态（泥浆），干旱时 则尘土飞扬。毛细水上升高度很大（可达0.8～1.5 m），导致 严重的冻胀和翻浆，属最差的路堤填土，黄土类、黑土（肥 粘土）多属于这类土。 （5）填料强度和粒径应符合下表规定
项目分类 路面底面以下深度（cm）
填料最小强度CBR（%） 高速公路及一级公路 二级及二级以下公路
填料最大粒 径
（cm）
上路床（0～30）
路基施工标准化指南ppt课件
(3)河塘清淤范围以施工图断面图所示为准(即边沟外坡线 放线)，河塘回填范围以施工图断面图所示为准，河塘回 填顶标高采用施工图所列标高。
(4)平面图应能正确反映河塘. 与路线的位置关系、周围地 16
内作容表机业4械.2设-1备月数河配塘计量备清划表淤回填类配型备和机数械量设备 (m3)
泥浆泵 抽排清 3000 淤
3.2.2.5 施工便桥应符合下列要求：
（1）便桥结构按照实际情况专门设计，一 般按照汽—20，验算荷载履带—50进行设 计，同时应满足排洪要求，汽车便桥桥面 宽度不小于4.5m。
（2）为防止水流冲刷，宜于桥台上游回填 部分钢筋片石笼。
（3）栈桥起始墩砌筑长6m宽3m的基础， 台帽浇筑0.5m厚C30混. 凝土，在浇筑混凝土12
(2)根据自卸车容量计算堆土间距，并在下
.
31
(6)当路铺填土的含水量处于最佳含水量或 略小于最佳含水量(1%～2%)的范围内，检 测的灰剂量都满足要求后，用轻型压路机 或履带式推土机稳定压一遍，再用平地机 进行整平、整型(图A-7)，经检查达到规定 标高后碾压。
(7)采用振动压路机和三轮压路机按首件工
(6)当原地面纵坡大于1200或横坡陡于1:5时，
应将原地面挖成台阶，台阶宽度应满足摊
.
27
4.2.4石灰改善土路基
4.2.4.1一般规定
(1)石灰应符合Ⅲ级以上标准，宜采用磨细 生石灰粉，块灰在使用前7～10d充分消解， 消石灰存放时间宜控制在2个月以内，存放 期间应采取切实可行的防雨措施。
150mm水泵4台、 高压水枪3套、 100mm泥浆泵3 台
150mm水泵4台、
.
17
4.2.1.3施工工序见图4.2-1。
图4.2-1河塘清淤回填施工工序
(4)平面图应能正确反映河塘. 与路线的位置关系、周围地 16
内作容表机业4械.2设-1备月数河配塘计量备清划表淤回填类配型备和机数械量设备 (m3)
泥浆泵 抽排清 3000 淤
3.2.2.5 施工便桥应符合下列要求：
（1）便桥结构按照实际情况专门设计，一 般按照汽—20，验算荷载履带—50进行设 计，同时应满足排洪要求，汽车便桥桥面 宽度不小于4.5m。
（2）为防止水流冲刷，宜于桥台上游回填 部分钢筋片石笼。
（3）栈桥起始墩砌筑长6m宽3m的基础， 台帽浇筑0.5m厚C30混. 凝土，在浇筑混凝土12
(2)根据自卸车容量计算堆土间距，并在下
.
31
(6)当路铺填土的含水量处于最佳含水量或 略小于最佳含水量(1%～2%)的范围内，检 测的灰剂量都满足要求后，用轻型压路机 或履带式推土机稳定压一遍，再用平地机 进行整平、整型(图A-7)，经检查达到规定 标高后碾压。
(7)采用振动压路机和三轮压路机按首件工
(6)当原地面纵坡大于1200或横坡陡于1:5时，
应将原地面挖成台阶，台阶宽度应满足摊
.
27
4.2.4石灰改善土路基
4.2.4.1一般规定
(1)石灰应符合Ⅲ级以上标准，宜采用磨细 生石灰粉，块灰在使用前7～10d充分消解， 消石灰存放时间宜控制在2个月以内，存放 期间应采取切实可行的防雨措施。
150mm水泵4台、 高压水枪3套、 100mm泥浆泵3 台
150mm水泵4台、
.
17
4.2.1.3施工工序见图4.2-1。
图4.2-1河塘清淤回填施工工序
路基工程施工PPT课件
第一节 概述
• 一、路基施工的基本要求:实现工期、质量及投资目标。
•
路 基 施 工 的 基 本 要 求
（1）路基的位置、标高、断面尺寸、材料规格及压实 或砌筑质量等应符合设计文件和有关规范的规定，以保证
路基具有良好的使用品质。 （2）根据填挖情况等条件，选择合适的施工方案，科
学地制订进度计划并付诸实施。 （3）合理调配人力、机具和土石方，尽量采用当地材
分 用
重 以
量 下
的 公
单 式
位 计
体 算
积 土
质 的
•
第16页/共39页
3
路基野外施工，受种种条件限制，不能达到室内 标准击实试验所得到的最大干密度，因此，在检查路 基的压实质量时以“压实度”指标来表示。 压实度是指压实后土的干密度γ与该种土的最大
干密度γ0之比，以KK表示。100 % 0
土的最大干密度是按规定的方法在室内对要压实 的土进行击实试验而确定的。土质路基压实度标准要 求见表13-3。
第17页/共39页
土质路堤压实度标准（重型击实法） 表13—3
填挖 类型
路床顶面
压实度(%)
以下深度 高速公路、一级公路
二级公路
(cm) (城市快速路、主干路) (城市次干路)
三、四级公路 (城市支路)
填方
0~80 80~150 >150
≥96(95) ≥94(93) ≥93(87)
≥95(93 ) ≥94(90) ≥92(87)
第9页/共39页
• 二、路堤填筑方案
• 土质路堤（包括石质土），按填土顺序可分为分层平 铺和竖向填筑两种方案。分层平铺是基本的方案如符合 分层填平和压实的要求，则效果较好，且质量有保证， 有条件时应尽量采用。竖向填筑是在特定条件下，局部 路堤采用的方案。分层平铺，有利于压实可以保证强度， 不同用土按规定层次填筑。
• 一、路基施工的基本要求:实现工期、质量及投资目标。
•
路 基 施 工 的 基 本 要 求
（1）路基的位置、标高、断面尺寸、材料规格及压实 或砌筑质量等应符合设计文件和有关规范的规定，以保证
路基具有良好的使用品质。 （2）根据填挖情况等条件，选择合适的施工方案，科
学地制订进度计划并付诸实施。 （3）合理调配人力、机具和土石方，尽量采用当地材
分 用
重 以
量 下
的 公
单 式
位 计
体 算
积 土
质 的
•
第16页/共39页
3
路基野外施工，受种种条件限制，不能达到室内 标准击实试验所得到的最大干密度，因此，在检查路 基的压实质量时以“压实度”指标来表示。 压实度是指压实后土的干密度γ与该种土的最大
干密度γ0之比，以KK表示。100 % 0
土的最大干密度是按规定的方法在室内对要压实 的土进行击实试验而确定的。土质路基压实度标准要 求见表13-3。
第17页/共39页
土质路堤压实度标准（重型击实法） 表13—3
填挖 类型
路床顶面
压实度(%)
以下深度 高速公路、一级公路
二级公路
(cm) (城市快速路、主干路) (城市次干路)
三、四级公路 (城市支路)
填方
0~80 80~150 >150
≥96(95) ≥94(93) ≥93(87)
≥95(93 ) ≥94(90) ≥92(87)
第9页/共39页
• 二、路堤填筑方案
• 土质路堤（包括石质土），按填土顺序可分为分层平 铺和竖向填筑两种方案。分层平铺是基本的方案如符合 分层填平和压实的要求，则效果较好，且质量有保证， 有条件时应尽量采用。竖向填筑是在特定条件下，局部 路堤采用的方案。分层平铺，有利于压实可以保证强度， 不同用土按规定层次填筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见问题
④安全施工
临边防护不到位
二、一般路基施工 1.土质路堑开挖
④安全施工
标准化施工要求：临边临崖和坑洞口等应做 到有边必防护，并根据现场情况设置各类安全 警示标志。
临边防护
（2）石质路堑开挖
爆破施工组织设计 有关部门审批 监理检查 钻 孔
警
戒
装药填塞
起 爆 防护警戒
网络布设
处理危石
石渣清运
松铺厚度在整个路基宽度内进行摊铺。土方摊铺后
用平地机整平，形成路拱，经测定厚度后，在最佳 含水量时进行碾压。 3碾压时采用振动压路机进行施工。碾压过程中，测 定并记录不同阶段路基土方密实度及碾压后土层厚
度，直至达到规定的密实度为止。
标准成为习惯，习惯符合标准，结果达到标准。
标准成为习惯，习惯符合标准，结果达到标准。
路基施工工艺标准化 ☆重点☆
路基临时排水
边坡开挖 填筑、压实 挡墙施工 涵洞施工
临时排水沟、截水沟、路梗等设置要求 边坡坡率、坡面修整、安全防护等要求 填筑厚度、路拱设置、台背回填等要求 砌筑工艺、泄水孔设置等要求
墙身施工、进出水口设置等要求
水的影响及隐患
压实度检验 否 合格 检验填方标高 是 下一工序施工
不 合 格
不 合 格
压实检验 合格 否 检验填方标高 是 下一工序施工
标准成为习惯，习惯符合标准，结果达到标准。
填方路基试验段
1在路基开工之前，应进行路基的试验段施工。
2基底经检验合格后，根据自卸车容量计算堆土间距，
在施工路段打上网格，均匀卸土，用推土机按设计
②
① ③
路基施工通病
④填料不符合要求 ⑤砌筑工艺差 ⑥排水设施不完善
⑤ ④ ⑥
路基施工工艺标准化 主要内容
一、施工准备
二、一般路基施工 三、软土路基施工 四、路基排水 五、防护及支挡工程 六、涵洞、通道
土质路堑开挖一般施工流程图
标准成为习惯，习惯符合标准，结果达到标准。
（1）土质路堑开挖
①先完成临时排水设施，确保施工面不积水。
路基施工工艺标准化
路基施工主要控制：填料厚度、路基压实度、
路拱横坡度、平整度、路基宽度、边坡坡度。
路基总体要求：密实平整、 双向横坡2％～4％，保证 路基排水。
标准成为习惯，习惯符合标准，结果达到标准。
特别要注意的：
（一）水 （二）试验段的确定
（三）压实度的控制
（四）填挖交界处理
（五）结构物台背回填
临时排水沟
二、一般路基施工 1.土质路堑开挖
常见问题
②开挖方法
掏底开挖
二、一般路基施工 1.土质路堑开挖
②开挖方法
标准化施工要求：土方挖运必须自上而下顺序放坡进 行，不得乱挖超挖，严禁掏底开挖，弃土下方和有滚石 危及范围内的道路应设警告标志，作业时坡下严禁通行。
开挖断面图
二、一般路基施工 1.土质路堑开挖
二、一般路基施工 2.石质路堑开挖
②安全施工
标准化施工要求： 凿打炮眼时，坡面上浮岩危石应清理； 警戒区四周必须派设警戒人员。
设置专人警戒、指挥
填方路基施工工序流程图
施工准备 填土 材料试验 基底处理 试验确定松铺 厚度、碾压遍数等参数 装运土方 分层摊铺 平地机整平 碾 压 试验确定松铺 厚度、碾压遍数等参数 装运石方 分层填筑 摊铺整平填空隙 碾 压 填石 材料试验 基底处理
标准成为习惯，习惯符合标准，结果达到标准。
路基常见病害
唧泥 --主要是路基填料不良， 填筑方法不当压实度不足 以及软弱下卧层等引起地 基承载力不一或不足，路 基不均匀沉降。
开裂
路基常见病害
积水 --主要因路基两侧 压实度不足或排水 设施不完善导致。
塌方
路基施工通病
①未设置路拱、临时排水 ②边坡开挖不到位 ③填筑超厚、压实度不足
常见问题
③边坡修整
坡面修整不到位，不顺直
二、一般路基施工 1.土质路堑开挖
③边坡修整
标准化施工要求：开挖高度每在3-4米时对开 挖面进行一次修整，边坡自上而下层层修整，每 层坡面达到设计边坡坡率要求时，方可继续施工。 路堤边坡应修整密实、直顺、平整稳定、曲线圆 滑。
边坡修整
二、一般路基施工 1.土质路堑开挖
平整路槽
整修边坡
边沟开挖
标准成为习惯，习惯符合标准，结果达到标准。
1 开挖石方应根据岩石的类别、风化程度和节理发育程度， 确定开挖方法。禁止使用大爆破施工方法。硬质岩石挖方路基 应采用光面爆破、预裂爆破技术，软弱松散岩质路堑，宜采用 分层开挖、分层防护和坡脚预加固技术。 2石质挖方边坡上不得有松石、危石，开裂松动部分的岩石 必须清除。对于完整的凸出于设计边坡线的石块，其凸出尺寸 不应大于30cm，超爆凹进部分尺寸也不应大于30cm。对于软 质岩石，凸出及凹进尺寸均不应大于20cm，否则应进行处理。 对于探头孤石，在评价其稳定性或考虑景观设置或采取相应技 术措施后，确保安全时可考虑予以保留。 3石方路堑的路槽底面标高，应符合图纸要求，如过高应辅 以人工凿平，过低应以开挖的石屑或碎石填平并碾压密实稳固。
标准成为习惯，习惯符合标准，结果达到标准。
二、一般路基施工 1.土质路堑开挖
常见问题
①临时排水
未设置临时排水
二、一般路沟未接至自然沟渠
二、一般路基施工 1.土质路堑开挖
①临时排水
标准化施工要求：完成临时排水设施，确保 施工作业面不积水，截水沟应与排水系统接顺， 水流通畅。
②试验确定能用于路基填料的土质需分类开挖，分类使用。
③土方开挖均应自上而下，开挖坡面一次性成形，且开挖一 级防护一级。防止边坡失稳产生滑坍等高边坡灾害
④挖方路基开挖至基底高程应预留路床基底压实引起的下沉 量，其值由试验确定。
⑤高路堑边坡地段一般山体含水量大的部位，为确保高路堑 地段路基稳定应在边沟底设置复式渗沟，防止山体水渗入 路基，产生隐患。
标准成为习惯，习惯符合标准，结果达到标准。
二、一般路基施工 2.石质路堑开挖
常见问题
①开挖方法
孤石、悬石未清理
二、一般路基施工 2.石质路堑开挖
常见问题
①开挖方法
坡面未及时修整，弃石堵塞河道
二、一般路基施工 2.石质路堑开挖
①开挖方法
标准化施工要求： 石质挖方边坡应顺直、圆 滑、大面平整。边坡上不得 有松石、危石，弃石及时清 理。 开挖后的路床基岩面标高 应符合设计标高要求,如过 高,应凿平；过低,应用开挖 的石屑或灰土碎石填平并碾 压密实。
④安全施工
临边防护不到位
二、一般路基施工 1.土质路堑开挖
④安全施工
标准化施工要求：临边临崖和坑洞口等应做 到有边必防护，并根据现场情况设置各类安全 警示标志。
临边防护
（2）石质路堑开挖
爆破施工组织设计 有关部门审批 监理检查 钻 孔
警
戒
装药填塞
起 爆 防护警戒
网络布设
处理危石
石渣清运
松铺厚度在整个路基宽度内进行摊铺。土方摊铺后
用平地机整平，形成路拱，经测定厚度后，在最佳 含水量时进行碾压。 3碾压时采用振动压路机进行施工。碾压过程中，测 定并记录不同阶段路基土方密实度及碾压后土层厚
度，直至达到规定的密实度为止。
标准成为习惯，习惯符合标准，结果达到标准。
标准成为习惯，习惯符合标准，结果达到标准。
路基施工工艺标准化 ☆重点☆
路基临时排水
边坡开挖 填筑、压实 挡墙施工 涵洞施工
临时排水沟、截水沟、路梗等设置要求 边坡坡率、坡面修整、安全防护等要求 填筑厚度、路拱设置、台背回填等要求 砌筑工艺、泄水孔设置等要求
墙身施工、进出水口设置等要求
水的影响及隐患
压实度检验 否 合格 检验填方标高 是 下一工序施工
不 合 格
不 合 格
压实检验 合格 否 检验填方标高 是 下一工序施工
标准成为习惯，习惯符合标准，结果达到标准。
填方路基试验段
1在路基开工之前，应进行路基的试验段施工。
2基底经检验合格后，根据自卸车容量计算堆土间距，
在施工路段打上网格，均匀卸土，用推土机按设计
②
① ③
路基施工通病
④填料不符合要求 ⑤砌筑工艺差 ⑥排水设施不完善
⑤ ④ ⑥
路基施工工艺标准化 主要内容
一、施工准备
二、一般路基施工 三、软土路基施工 四、路基排水 五、防护及支挡工程 六、涵洞、通道
土质路堑开挖一般施工流程图
标准成为习惯，习惯符合标准，结果达到标准。
（1）土质路堑开挖
①先完成临时排水设施，确保施工面不积水。
路基施工工艺标准化
路基施工主要控制：填料厚度、路基压实度、
路拱横坡度、平整度、路基宽度、边坡坡度。
路基总体要求：密实平整、 双向横坡2％～4％，保证 路基排水。
标准成为习惯，习惯符合标准，结果达到标准。
特别要注意的：
（一）水 （二）试验段的确定
（三）压实度的控制
（四）填挖交界处理
（五）结构物台背回填
临时排水沟
二、一般路基施工 1.土质路堑开挖
常见问题
②开挖方法
掏底开挖
二、一般路基施工 1.土质路堑开挖
②开挖方法
标准化施工要求：土方挖运必须自上而下顺序放坡进 行，不得乱挖超挖，严禁掏底开挖，弃土下方和有滚石 危及范围内的道路应设警告标志，作业时坡下严禁通行。
开挖断面图
二、一般路基施工 1.土质路堑开挖
二、一般路基施工 2.石质路堑开挖
②安全施工
标准化施工要求： 凿打炮眼时，坡面上浮岩危石应清理； 警戒区四周必须派设警戒人员。
设置专人警戒、指挥
填方路基施工工序流程图
施工准备 填土 材料试验 基底处理 试验确定松铺 厚度、碾压遍数等参数 装运土方 分层摊铺 平地机整平 碾 压 试验确定松铺 厚度、碾压遍数等参数 装运石方 分层填筑 摊铺整平填空隙 碾 压 填石 材料试验 基底处理
标准成为习惯，习惯符合标准，结果达到标准。
路基常见病害
唧泥 --主要是路基填料不良， 填筑方法不当压实度不足 以及软弱下卧层等引起地 基承载力不一或不足，路 基不均匀沉降。
开裂
路基常见病害
积水 --主要因路基两侧 压实度不足或排水 设施不完善导致。
塌方
路基施工通病
①未设置路拱、临时排水 ②边坡开挖不到位 ③填筑超厚、压实度不足
常见问题
③边坡修整
坡面修整不到位，不顺直
二、一般路基施工 1.土质路堑开挖
③边坡修整
标准化施工要求：开挖高度每在3-4米时对开 挖面进行一次修整，边坡自上而下层层修整，每 层坡面达到设计边坡坡率要求时，方可继续施工。 路堤边坡应修整密实、直顺、平整稳定、曲线圆 滑。
边坡修整
二、一般路基施工 1.土质路堑开挖
平整路槽
整修边坡
边沟开挖
标准成为习惯，习惯符合标准，结果达到标准。
1 开挖石方应根据岩石的类别、风化程度和节理发育程度， 确定开挖方法。禁止使用大爆破施工方法。硬质岩石挖方路基 应采用光面爆破、预裂爆破技术，软弱松散岩质路堑，宜采用 分层开挖、分层防护和坡脚预加固技术。 2石质挖方边坡上不得有松石、危石，开裂松动部分的岩石 必须清除。对于完整的凸出于设计边坡线的石块，其凸出尺寸 不应大于30cm，超爆凹进部分尺寸也不应大于30cm。对于软 质岩石，凸出及凹进尺寸均不应大于20cm，否则应进行处理。 对于探头孤石，在评价其稳定性或考虑景观设置或采取相应技 术措施后，确保安全时可考虑予以保留。 3石方路堑的路槽底面标高，应符合图纸要求，如过高应辅 以人工凿平，过低应以开挖的石屑或碎石填平并碾压密实稳固。
标准成为习惯，习惯符合标准，结果达到标准。
二、一般路基施工 1.土质路堑开挖
常见问题
①临时排水
未设置临时排水
二、一般路沟未接至自然沟渠
二、一般路基施工 1.土质路堑开挖
①临时排水
标准化施工要求：完成临时排水设施，确保 施工作业面不积水，截水沟应与排水系统接顺， 水流通畅。
②试验确定能用于路基填料的土质需分类开挖，分类使用。
③土方开挖均应自上而下，开挖坡面一次性成形，且开挖一 级防护一级。防止边坡失稳产生滑坍等高边坡灾害
④挖方路基开挖至基底高程应预留路床基底压实引起的下沉 量，其值由试验确定。
⑤高路堑边坡地段一般山体含水量大的部位，为确保高路堑 地段路基稳定应在边沟底设置复式渗沟，防止山体水渗入 路基，产生隐患。
标准成为习惯，习惯符合标准，结果达到标准。
二、一般路基施工 2.石质路堑开挖
常见问题
①开挖方法
孤石、悬石未清理
二、一般路基施工 2.石质路堑开挖
常见问题
①开挖方法
坡面未及时修整，弃石堵塞河道
二、一般路基施工 2.石质路堑开挖
①开挖方法
标准化施工要求： 石质挖方边坡应顺直、圆 滑、大面平整。边坡上不得 有松石、危石，弃石及时清 理。 开挖后的路床基岩面标高 应符合设计标高要求,如过 高,应凿平；过低,应用开挖 的石屑或灰土碎石填平并碾 压密实。
