安全光幕如何进行选型
安全光栅选型方法及注意事项

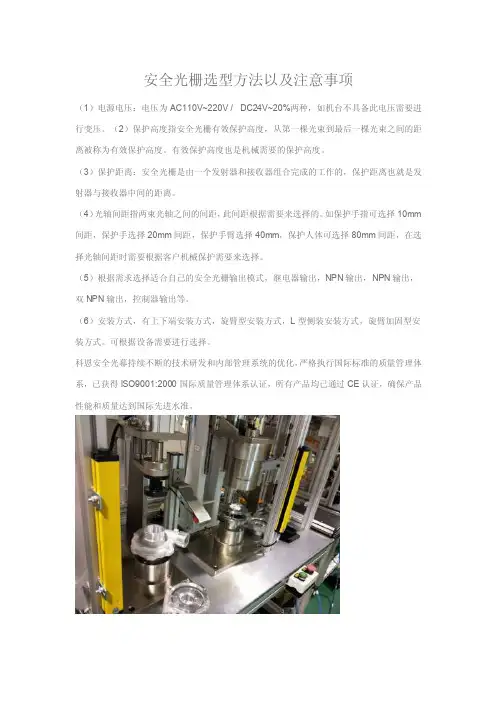

安全光栅选型方法以及注意事项
（1）电源电压：电压为AC110V~220V / DC24V~20%两种，如机台不具备此电压需要进行变压。
（2）保护高度指安全光栅有效保护高度，从第一棵光束到最后一棵光束之间的距离被称为有效保护高度。
有效保护高度也是机械需要的保护高度。
（3）保护距离：安全光栅是由一个发射器和接收器组合完成的工作的，保护距离也就是发射器与接收器中间的距离。
（4）光轴间距指两束光轴之间的间距，此间距根据需要来选择的。
如保护手指可选择10mm 间距，保护手选择20mm间距，保护手臂选择40mm，保护人体可选择80mm间距，在选择光轴间距时需要根据客户机械保护需要来选择。
（5）根据需求选择适合自己的安全光栅输出模式，继电器输出，NPN输出，NPN输出，双NPN输出，控制器输出等。
（6）安装方式，有上下端安装方式，旋臂型安装方式，L型侧装安装方式，旋臂加固型安装方式。
可根据设备需要进行选择。
科恩安全光幕持续不断的技术研发和内部管理系统的优化，严格执行国际标准的质量管理体系，已获得ISO9001:2000国际质量管理体系认证，所有产品均已通过CE认证，确保产品性能和质量达到国际先进水准。
安全光幕选型标准
安全光幕选型标准安全光幕是一种用于机器或机器周围的人体防护的安全保护装置，主要由发射器和接收器组成。
在选择安全光幕时，需要考虑以下几个方面的选型标准：1. 光轴间距：光轴间距是指发射器和接收器之间的距离。
光轴间距的选择取决于所需保护的高度和光点数。
一般光轴间距有10mm、20mm、30mm、40mm、80mm等，光轴间距越小，有效保护高度越低，光点数也越少。
2. 保护高度：保护高度是指安全光幕能够保护的最大高度。
保护高度应根据机器的运行速度、操作高度和可能的手部伸入位置来确定。
一般而言，保护高度应超过操作高度50mm 以上。
3. 对射距离：对射距离是指发射器和接收器之间的直线距离。
一般常规的安全光幕对射距离为0-3m，最远可达24m。
对射距离的选择应根据实际安装环境和机器尺寸来确定。
4. 输出方式：安全光幕的输出方式有多种，如继电器输出、NPN输出、PNP输出、双路PNP 输出、控制器输出等。
输出方式的选择应根据设备的控制系统和接口要求来确定。
5. 安装方式：安全光幕的安装方式有L型支架侧装方式和底坐旋转型钢管支架安装方式等。
安装方式的选择应根据实际安装环境和设备要求来确定。
6. 光幕长度：光幕长度是指安全光幕的长度。
光幕长度的选择应根据保护区域的长度和设备要求来确定。
一般而言，光幕长度应超过保护区域长度50mm以上。
7. 光幕宽度：光幕宽度是指安全光幕的宽度。
光幕宽度的选择应根据保护区域宽度和设备要求来确定。
一般而言，光幕宽度应超过保护区域宽度50mm以上。
8. 光幕材质：光幕材质是指安全光幕的构成材料。
一般有塑料、金属、光纤等材质。
光幕材质的选择应根据实际应用环境和设备要求来确定。
9. 光幕分辨率：光幕分辨率是指安全光幕能够检测到的最小物体尺寸。
光幕分辨率的选择应根据实际应用需求和设备要求来确定。
10. 光幕响应时间：光幕响应时间是指安全光幕从检测到信号输出所需的时间。
光幕响应时间的选择应根据实际应用需求和设备要求来确定。

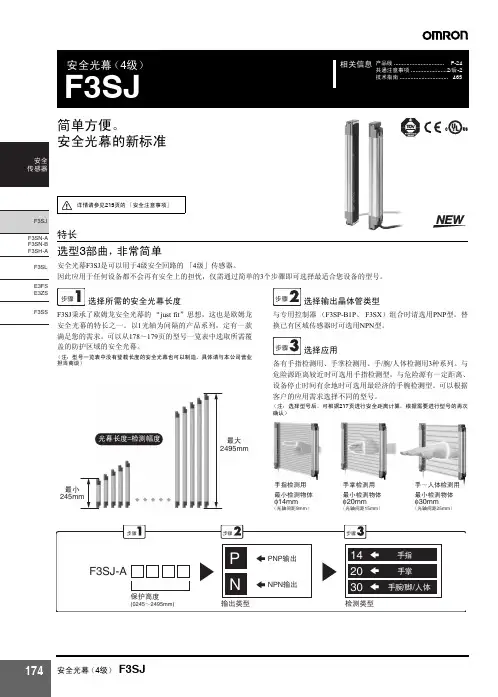

F3SJ 欧姆龙 光栅
І㘨⬉㓚䭓ᑺ᳔15m 25mm
㑺2.5m˄100ܝ䕈˅
ড়䅵 㑺10m˄400ܝ䕈˅
不妨碍工件的搬送。 便于上下安装的自由定位固定件
通过另售附件自由定位固定件(F39-LJ3)和紧密连接专用 导线(F39-JJR15L)的组合，可实现L形串联，形成无死区、 不占据过多空间的效果，彻底实现 “just fit”设置。
与专用控制器 （F3SP-B1P、 F3SX）组合时请选用PNP型。替 换已有区域传感器时可选用NPN型。
ℹ偸 选择应用
备有手指检测用、手掌检测用、手/腕/人体检测用3种系列。与 危险源距离较近时可选用手指检测型，与危险源有一定距离、 设备停止时间有余地时可选用最经济的手腕检测型。可以根据 客户的应用需求选择不同的型号。
检测幅度 (mm)＊
623 659 695 731 767 803 839 875 911 983 1055 1127 1199 1271 1343 1415 1487 1559 1631
F3SJ-A1127N14
F3SJ-A1199P14
F3SJ-A1199N14
F3SJ-A1271P14
F3SJ-A1271N14
F3SJ-A1343P14
F3SJ-A1343N14
F3SJ-A1415P14
F3SJ-A1415N14
F3SJห้องสมุดไป่ตู้A1487P14
F3SJ-A1487N14
F3SJ-A1559P14
ҹᕔѻક 30mm
F3SJ 24mm
附送使用更方便的安装固定件。
附送一般用途的安装固定件。 固定件构造已根据使用的方便性进行了重新设计。对完光轴后 的螺丝紧固可以象支架安装螺钉一样从透镜面前方进行。即使 在狭窄的地方也不会发生螺丝刀不能进入的情况。 另外，以往的产品有时会发生好不容易调整完光轴角度，但在 最后拧紧螺丝时又发生偏差的情况。 F3SJ通过角度调节方向与螺丝拧紧方向的不同，彻底解决了这 一问题，缩短了设置时间。
3、安全光栅介绍及选型
通常使用挡板来封挡 盲区，挡板破损和维 修拆下后要及时恢复。
盲区
七、注意事项
1、每班使用之前必须检查安全光栅对设备设 施的控制是否正常。 2、 使用过程中不得随意变动光栅的位置。 3、当出现故障时，应由专业人员维修。 4、使用过程中，注意不要让工件、工具、废 料等碰撞光电保护装置。 5、光栅光学表面需要定期清洁。
C = 850 mm 分辨率> 40mm的安全装置
• 注意：K值为： • 2000 mm/s，如果距离的计算值 ≤500 mm， • 1600 mm/s，如果距离的计算值 > 500 mm。 • 如果有可能从上部或下部进入危险区域（如图3）以 及使用的设备的分辨率为> 40mm ，上沿的光束必须放置 在900mm的高度（H2）,从参考平面（或机器的底部）开 始，下沿的光束必须放置在300mm的高度（H1）。
LOGO
安全光栅介绍及选型
？
什么叫安全呢？
任何情况下也不能造成作业者的危险
导致事故的原因，不仅仅是操作人员的疏忽
人会 犯错
不管操作经验如何 必须确保安全
国际标准的原则： 通过生产厂家责任和使用者义务 实现设备的安全化体系
设备会 损坏
现场调试・维修时也要 确保安全
目录
1、安全光栅用途 2、安全光栅工作示意 3、安全光栅工作原理 4、防护等级意义 5、安全光栅的选型 6、安全光栅使用示例 7、注意事项
一、安全光栅用途
1.安全光栅又称为光电保护器、安全光幕、光电保护装置等， 主要用于机械加工设备、危险工作区域，防止机械设备对操 作者的伤害和误入危险区域造成的人身伤害，保护人身安全。 2. 对于滑块能在行程的任意位置制动停止的压力机，安装安 全光栅置，可实现整个行程的安全保护，或与凸轮开关配合， 实现30°～180°之间行程的安全保护。 3. 对于工业机械手、注塑机、包装设备、切纸机械、压滤机、 自动化设备、焊装流水线等危险工作区域，安装安全光栅， 可实现进入危险区域报警或与设备的安全保护系统联锁，从 而保护人身安全。
(完整版)3、安全光栅介绍及选型
三、安全光栅工作原理
异常情况下光栅
反射器 或受光器
传感器 或发光器
当光栅传感器保护区域内有遮挡物，例如人员进入时，光线被遮断， 光栅传感器立即发出遮断信号给控制器，控制器安全指示灯绿灯熄灭， 故障指示灯红灯点亮，继电器立即释放，设备停止且不能被启动，从 而起到保护人员免受伤害。
四、防护等级意义
• 根据国际标准IEC61496的规定，分别对四级和二级的设 计和结构以及测试提出了相关要求，保障安全产品的相关 功能。
LOGO
安全光栅介绍及选型
？
什么叫安全呢？
任何情况下也不能造成作业者的危险
导致事故的原因，不仅仅是操作人员的疏忽
人会 犯错
不管操作经验如何 必须确保安全
国际标准的原则：
设备会 损坏
现场调试・维修时也要 确保安全通过生产厂Βιβλιοθήκη 责任和使用者义务 实现设备的安全化体系
目录
1、安全光栅用途 2、安全光栅工作示意 3、安全光栅工作原理 4、防护等级意义 5、安全光栅的选型 6、安全光栅使用示例 7、注意事项
• 二级光幕的主要特点是：成本低，单CPU处理器，双安全 通道输出，以周期性自检的方式达到安全要求，一个故障 可能会导致安全功能丧失，但在下一个循环中能够被检测 出来，采用的技术是周期性自检测单回路。
• 四级安全光幕的主要特点是：使用双CPU处理器，双安全 通道输出，控制可靠四级控制，性能更优越。使用有保障 的安全器和技术，一个失效不会导致安全功能的丧失，安 全功能永远存在，实时自检测双回路。
保护区高度是指有效的保护区域，物体 的尺寸大于等于光栅的分辨率，这样能安全 地使光束变暗。
安全距离
安全装置的安全距离应该是操作员无法触 及危险区域，直到可移动的危险机械完全静 止。（如图3所示）
安全光幕产品课件
问题1
光幕不工作或频繁误报。ห้องสมุดไป่ตู้
问题2
光幕反应迟钝或不灵敏。
问题3
光幕出现异常响声。
解决方案
检查电源是否正常，清理 光幕感应面，重新校准光
幕位置。
解决方案
清理感应面，检查是否有 遮挡物，更新软件或固件。
解决方案
检查连接线是否松动，更 换损坏部件，联系专业维
修人员。
06 安全光幕产品认证与质量 保证
质量保证体系
常规系列安全光幕产品还提供多种规 格和型号，以满足不同客户的需求和 场景应用。
定制系列介绍
01
02
03
04
定制系列安全光幕产品是根据 客户的具体需求和场景，量身
定制的一款产品。
该系列产品能够满足客户的特 殊需求，如特殊的尺寸、特殊 的探测距离、特殊的探测角度
等。
定制系列安全光幕产品采用先 进的技术和材料，确保产品的 性能和品质达到最佳状态。
常见问题解答
Q1
安全光幕的检测精度如何？
A1
安全光幕的检测精度通常在±1mm范围内，具体 精度取决于产品型号和规格。
Q2
安全光幕的响应时间有多快？
常见问题解答
A2
安全光幕的响应时间一般在几十毫秒到几百毫秒之间，具体时间 取决于产品型号和规格。
Q3
安全光幕的防护等级是多少？
A3
安全光幕的防护等级通常为IP67或更高，能够承受一定程度的粉尘 和水雾侵袭。
定制系列安全光幕产品的价格 相对较高，但能够为客户提供 个性化的服务和解决方案。
特殊系列介绍
特殊系列安全光幕产品是针对特殊应用场景和行业需求 而设计的一款产品。
特殊系列安全光幕产品适用于一些特殊行业和场景，如 化工、石油、矿山等。
3安全光栅介绍及选型
3安全光栅介绍及选型安全光栅（safety light curtain）是一种用于机器安全保护的光电保护装置。
它通过将发射和接收的光束组成安全防护光幕，形成一个无形的光栅，并通过检测光束是否被遮挡来判断是否有人或物体进入危险区域，以便及时停机或采取其他安全措施，避免事故发生。
安全光栅的构成主要包括发射器、接收器和控制单元。
发射器产生一个或多个红外光束，接收器用来接收发射器产生的光束，当有人或物体进入或遮挡光束时，接收器会通过信号传输给控制单元，控制单元根据接收到的信号来采取相应的安全措施。
安全光栅的选型需要考虑以下几个主要因素：1. 安全级别：根据机器的危险程度和对人员的保护需求，选择符合相应的安全标准和级别的安全光栅。
一般来说，安全光栅的安全级别包括Type 2和Type 4，Type 4的安全级别更高，能够提供更高的安全性。
2.工作距离：根据机器的危险范围和安装位置的不同，选择适合的工作距离。
一般来说，安全光栅的工作距离可以从几厘米到几米不等。
3.外部干扰抗性：考虑到工作环境中可能存在的外部干扰，选择具有较高外部干扰抗性的安全光栅。
例如，工作环境中可能存在的震动、振动、强光等因素都会对安全光栅的工作稳定性产生影响。
4.安装方式：根据机器的布局和安全需求，选择适合的安装方式。
安全光栅一般可分为平面型和角度型两种，平面型适合安装在机器的侧面或底部，角度型适合安装在机器的顶部。
5.编程功能：一些高级安全光栅具有编程功能，可以通过编程实现高级功能，例如动态区域设置、过滤灵敏度调节等。
总之，选择适合的安全光栅是确保机器安全保护的重要一环。
需要考虑到安全级别、工作距离、外部干扰抗性、安装方式、编程功能等因素，并结合具体的应用需求进行综合评估和选择。
安全光栅的选型是怎样的
安全光栅的选型是怎样的安全光栅是通过漏电保护电路和接近传感器组成的一种用于感知工业设备安全状态的安全防护装置。
其主要作用是在机器设备运行时，避免人员将手、脚或其他身体部位插入机器运行区域中，从而达到保护人身安全的目的。
在选型安全光栅时，需要考虑以下几个因素：防护高度及安装位置首先需要了解设备的防护高度，以及安装位置。
在确定防护高度时，可以考虑触发器件的特点来选择适当的光电栅高度进行防护。
同时还需要关注安装位置，能否保证在检测范围内并且能够确保安全。
检测范围及分辨率安全光栅需要满足检测范围的需求，确保被检测的区域与应用场景相适应。
同时还需要关注分辨率，保证光栅的检测能力能够满足操作要求。
输出信号在选型时，需要关注光栅的输出信号种类，通常包括模拟量和数字量输出。
可以根据应用要求选择适当的信号类型，确保通讯方式和其他硬件设备的兼容性。
延时时间及触发区域在不同的应用场景中，需要根据实际情况选择合适的延时时间，以保证信号输出的正确性。
同时，触发区域也是一个需要关注的因素，不同的光栅会有不同的触发范围，应该根据实际工作环境来进行选择。
抗光干扰性在一些工作环境中，可能会受到日光、荧光灯等光源的影响，所以在选型时需要考虑光栅的抗光干扰性能，确保在复杂的光照情况下仍能准确检测到目标。
防护等级安全光栅常常需要在恶劣的环境下工作，所以选型时需要考虑它的防护等级。
高等级的光栅能够更好地承受恶劣环境的冲击和侵蚀，可靠性更高。
综上所述，对于不同的应用场景，选择适当的安全光栅是至关重要的。
因此，需要根据实际情况综合考虑以上因素，结合设备要求来选择光栅产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光幕主要是利用光电感应原理制成的安全保护装置，其分为具有安全等级的安全光幕和不具有安全等级的普通光幕,由于人们所需光幕的需求不同，因此在光幕的选型上也需要多加注意。
第一步：根据用户的设备对人造成的危险程度选择安全光幕的安全等级（简言之：重大伤亡，选择四级or除去重大伤亡的选二级）。
下图是安全等级的选择标准
第二步：根据您的客户需求是选择国外品牌还是国内品牌（国外进口品牌贵，国产安全光幕性价比高！）
第三步：确定安全距离的大小（安全光栅形成的保护墙到危险源的垂直距离）
第四步：选择光轴间距。
保护手指，一般选择10mm间距；保护手掌一般选择选择20mm；保护脚或者是身体，一般选择40mm间距的。
当然安全距离很大的时候，上述原则不适用。
以人体到达危险源前，设备能停止为原则。
第五步：根据您的保护高度，选择合适数量的光轴（大于4的偶数）
第六步:选择信号输出（有多种信号输出，PNP*2，NPN*2，继电器，等）
第七步：选择对射距离（光幕截面尺寸小的，对射距离一般较近，小于3米；光幕截面尺寸大的，对射距离一般较远，大于3米。
第八步：选择放射器与接收器之间的同步方式（光同步：发射器与接收器之间没有任何连接，线同步：放射器与接受器之间有根线连接。
）
第九步：选择安全光幕的结构类型，是选择大一点的，还是选择薄一点的，是否需要无盲区安全光幕
第十步：选择安装方式（多种安装方式，L型侧面安装，L型上下安装，钢管支架方式，端盖自带安装孔等）
第十一步：根据您的设备使用环境，考虑是否需要安全光幕抗电磁干扰，抗弧光及激光干扰，以及日光干扰，以及防水防尘等。
上述便是南京凯基特电气有限公司为大家带来的有相关介绍，希望对大家会有所帮助。
想要知晓更多信息，您可直接向该公司进行了解。
