锅炉工艺流程
锅炉的工艺
锅炉的工艺
锅炉的工艺是指锅炉的制造过程中，包括设计、组装、检测以及调试等环节的一系列工艺控制和操作流程。
以下是常见的锅炉工艺步骤：
1. 设计和选材：根据锅炉的用途和规格要求，进行锅炉的设计，并选择合适的材料。
2. 材料加工：对锅炉各个部件的涂层、各种管道的切割、焊接等进行加工。
3. 组装：将加工好的锅炉部件按照设计要求进行组装。
主要包括锅筒、炉排、炉胆、排烟风扇、辅助设备等的安装。
4. 焊接：对锅炉各个部件进行焊接，确保连接处的密封性和结构安全。
5. 检测：对锅炉的各种技术参数进行检测，如水压试验、背面试验、翻边试验、背面渗透试验等，确保锅炉的质量符合标准。
6. 调试：对锅炉进行全面调试，包括点火、启动、运行等环节，检查各个部件和系统的正常运行情况。
7. 运行维护：锅炉开始正式投入使用后，需要定期进行维护保养，包括清洗、维修、更换磨损部件等，确保锅炉的安全和高效运行。
锅炉的工艺控制非常重要，合理的工艺流程能够保证锅炉的质量和性能，提高锅炉的热效率，延长锅炉的使用寿命。
工业锅炉烟气治理典型工艺流程
工业锅炉烟气治理典型工艺流程1.烟气净化器：烟气从锅炉中排出后，首先经过烟气净化器。
烟气净化器包括除尘器和脱硫装置。
除尘器的作用是去除烟气中的颗粒物，通过物理方法将颗粒物与烟气分离。
脱硫装置的作用是去除烟气中的二氧化硫，通过化学方法将二氧化硫与氢氧化钙反应生成石膏，然后将石膏分离出来。
2.脱硝装置：脱硝装置的作用是去除烟气中的氮氧化物。
氮氧化物是大气中的重要污染物之一，具有致癌和致畸的风险。
脱硝装置主要采用选择性催化还原（SCR）技术，利用催化剂将烟气中的氮氧化物转化为氮和水，从而达到去除的目的。
3.燃烧改进装置：燃烧改进装置的作用是提高锅炉的燃烧效率，减少燃烧产生的有害物质。
燃烧改进装置包括燃烧器改造和余热回收装置。
燃烧器改造可以通过优化燃烧过程，提高燃烧效率和燃烧充分度，减少烟气中的不完全燃烧物质。
余热回收装置可以回收烟气中的余热，提高锅炉的热能利用率。
4.除酸装置：除酸装置的作用是去除烟气中的酸性物质。
烟气中的酸性物质主要是二氧化硫和二氧化氮，这些物质容易与大气中的水蒸气反应形成酸雨，对环境和生态造成危害。
除酸装置主要采用湿法脱硫技术，通过喷雾吸收剂与烟气接触，将酸性物质吸收并与吸收剂反应生成稳定的盐，然后将盐分离出来。
5.尾气治理：尾气治理是对烟气中的有害物质进行综合处理。
尾气治理设备主要有除尘器、除臭装置和废气处理设备。
除尘器的作用是去除烟气中的颗粒物，通过物理方法将颗粒物与烟气分离。
除臭装置的作用是去除烟气中的恶臭物质，通过物理或化学方法将恶臭物质分解、吸附或转化为无害物质。
废气处理设备的作用是对尾气进行进一步处理，根据具体需要可以采用吸收、氧化、还原等方法。
以上是一个典型的工艺流程，不同的工艺流程可能会根据实际情况进行调整和改进。
烟气治理是一个复杂的过程，需要综合考虑烟气成分、污染物排放标准、设备投资和运行成本等因素，选择适合的治理方案，并进行可行性评估和环境影响评价。
同时，还需要加强对烟气治理设备的监控和管理，确保设备的正常运行和治理效果的达标。
锅炉生产工艺流程
锅炉生产工艺流程
锅炉生产工艺流程主要包括原材料准备、制造、装配和调试四个步骤。
首先，原材料准备。
锅炉的主要材料包括钢板、焊材、法兰、管道、阀门等。
在制造锅炉前，需要对这些原材料进行检验，确保其质量符合要求。
然后，根据锅炉的设计图纸，对原材料进行裁剪、切削等加工，制备出所需的形状和尺寸。
接下来是制造。
制造锅炉的主要工艺包括焊接、钻孔、冲压、弯曲等。
首先进行钢板的切割和焊接，将各个部件拼接成整体。
然后进行钻孔和冲压，为管道的连接和传输媒介流动提供通道。
接着进行弯曲，制造出所需形状的管道。
同时，加工并制造出法兰、阀门等配件。
第三步是装配。
将制造好的各个部件进行装配，组成完整的锅炉。
首先进行内部组装，将各种管道、法兰、阀门等按照设计要求连接到锅炉主体上。
然后进行外部装配，安装控制系统、安全阀、压力表等。
在装配过程中，需要严格按照工艺流程进行操作，确保装配的准确性和安全性。
最后是调试。
锅炉装配完成后，需要进行调试，确保其正常运行。
首先进行仪表的校验和调整，确保仪表显示准确。
然后进行锅炉的试运行，通过加热、加压、蒸汽排放等过程，检测锅炉的工作状态和性能指标是否符合要求。
如果发现问题，需要及时进行调整和修复。
总结来说，锅炉生产工艺流程主要包括原材料准备、制造、装配和调试四个步骤。
每一步都需要严格按照工艺要求进行操作，确保生产出质量稳定、安全可靠的锅炉产品。
循环流化床锅炉工艺流程
循环流化床锅炉工艺流程循环流化床锅炉是一种先进的燃烧技术，具有高效能、低排放和灵活性强的特点。
它适用于燃烧各种燃料，包括煤炭、生物质和废物，广泛应用于发电、供热和工业生产领域。
下面将详细介绍循环流化床锅炉的工艺流程。
首先，原料燃料进入到燃料预处理系统中，经过粉碎、干燥和煤粉混合等处理，确保燃料的均匀性和可燃性。
然后，经过螺旋给煤机或提升机，将燃料送入到锅炉燃烧室。
在燃烧室内部，燃料与空气进行充分混合，在高温和高压的环境下发生燃烧反应。
同时，在循环流化床中注入足够的流化介质，一般为沙或粒状材料，以维持床层的稳定和流态化。
流化介质和燃料的混合物旋转运动，使其在床层内部保持良好的接触和混合，实现高效燃烧。
燃烧产生的热能被传递给循环流化床中的流化介质，并通过传热管束向锅炉换热面传递。
在换热面上，通过锅炉受热面上的管束和管子，将水或汽水加热转变成蒸汽。
蒸汽进入蒸汽管道，经过增加压力和温度的过程，进一步转化为高温高压蒸汽，用于发电或供热。
然后，流化床底部的灰渣经过锅炉除渣系统进行处理。
排出烟气中的颗粒物和气体。
此外，在循环流化床锅炉中，还可以添加石灰石、石膏等吸附剂和脱硫剂，以减少烟气中的二氧化硫排放。
通过循环流化床的工艺流程，循环床锅炉具有以下几个优点。
首先，床层内部的混合和燃烧反应充分，可以实现高效燃烧，燃烧效率高，煤炭和其他燃料的利用率高。
其次，锅炉内部温度均匀，烟气温度低，燃烧时间长，有利于燃料彻底燃烧和污染物的降解。
此外，循环流化床锅炉灵活性强，适应多种燃料燃烧。
但是，循环流化床锅炉也存在一些局限性。
首先，床层内的颗粒流体化介质易于磨损，需要定期更换，增加了运行和维护成本。
其次，低速流化床锅炉烟气中的颗粒物排放量较高，对环境造成了一定的污染。
总之，循环流化床锅炉是一项具有很大应用潜力的燃烧技术。
通过优化工艺流程和持续创新，可以进一步提高循环流化床锅炉的经济性和环境友好性。

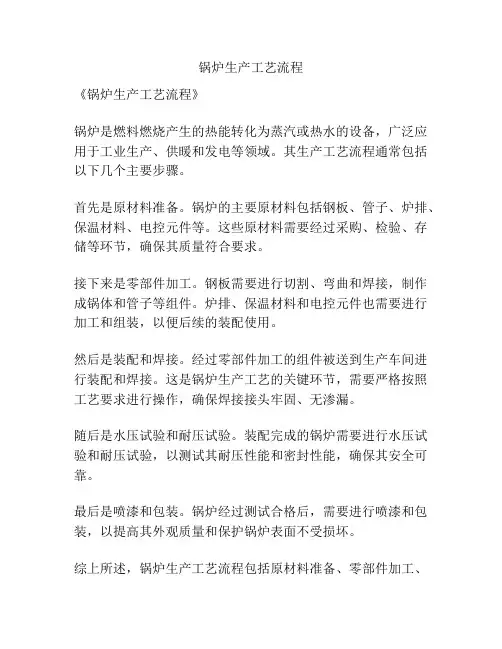

锅炉生产工艺流程
锅炉生产工艺流程
《锅炉生产工艺流程》
锅炉是燃料燃烧产生的热能转化为蒸汽或热水的设备，广泛应用于工业生产、供暖和发电等领域。
其生产工艺流程通常包括以下几个主要步骤。
首先是原材料准备。
锅炉的主要原材料包括钢板、管子、炉排、保温材料、电控元件等。
这些原材料需要经过采购、检验、存储等环节，确保其质量符合要求。
接下来是零部件加工。
钢板需要进行切割、弯曲和焊接，制作成锅体和管子等组件。
炉排、保温材料和电控元件也需要进行加工和组装，以便后续的装配使用。
然后是装配和焊接。
经过零部件加工的组件被送到生产车间进行装配和焊接。
这是锅炉生产工艺的关键环节，需要严格按照工艺要求进行操作，确保焊接接头牢固、无渗漏。
随后是水压试验和耐压试验。
装配完成的锅炉需要进行水压试验和耐压试验，以测试其耐压性能和密封性能，确保其安全可靠。
最后是喷漆和包装。
锅炉经过测试合格后，需要进行喷漆和包装，以提高其外观质量和保护锅炉表面不受损坏。
综上所述，锅炉生产工艺流程包括原材料准备、零部件加工、
装配和焊接、水压试验和耐压试验、喷漆和包装等环节。
这个流程需要严格执行，确保锅炉的质量和性能符合标准要求，从而保障其在工业生产和生活供暖中的安全可靠性能。
锅炉安装工艺流程图
前顶棚管安装、找正 炉顶连通管吊装 燃烧器安装 炉底连通管吊装 一 次 密 封 安 装 附 属 管 道 安 装
省煤器管排吊装 缓装钢架安装 空预器灰斗安装
锅炉水压试验 二次密封 锅炉化学清炉基础检查、划线、验收 设备清点、检查、编号
第一层钢架组合吊装 平台楼梯安装(典型) 第一层钢架二次灌浆 冷一热一次风道存放 第二层钢架组合吊装 空预器吊装 第三层钢架组合吊装 底包墙存放 第四至七层钢架组合吊装 钢架整体找正、验收、划线 板梁吊装 中部集箱存放 热二次风道存放 钢架找正验收紧 螺栓(典型)
板梁找正、验收、紧螺栓 汽水分离器、 储水罐存放 缓装钢架吊装 前后墙燃 烧器存放
延伸水冷壁吊装 左右延伸包墙吊装
两侧上段水冷壁吊装 前水冷壁上段吊装 后水冷壁上段吊装 后水冷壁悬吊管吊装
屏 过 、 末 过 、 末 再 吊 装
前包墙吊装 后包墙吊装 两侧包墙吊装 中隔包墙吊装 立式低再出口集箱吊装
立式低再管排吊装 上段水冷壁找正 水平低再管排吊装 顶棚进口联箱吊装 炉 前 刚 性 梁 吊 装 螺旋水冷壁上集箱吊装、找正 后顶棚管安装 省煤器吊挂管安装 中段螺旋水冷壁组件吊装、找正 省煤器中间联箱吊装 下段螺旋水冷壁组件吊装、找正 炉 后 刚 性 梁 吊 装
锅炉设备的工艺流程
通道对象：
非自衡、非最小相位、非线性等特性
汽包水位的对象特性
干扰通道特性
D
控制通道特性
G
t H H2
t H H1
H0
H H1
t
H
τ
t
H (s) K1 K2 =− + D( s) s T2 s + 1
H ( s ) K 0 −τ s = e G ( s) s
非最小相位特性
H (s) K1 K2 =− + D( s) s T2 s + 1 H ( s ) ( K 2 − K1T2 ) s − K1 − K1 (−T0 s + 1) = = D( s) s (T2 s + 1) s (T2 s + 1)
PF 汽 包 省 煤 器 LC PC
∑
PF
∑
FC
给水
三冲量控制系统的简化连接
水 位 蒸 汽 C2 C1 给 水
水 位 LC 蒸 汽 给 水
∑
C3
C1
C2
∑
C3
LC
锅炉蒸汽压力控制 和燃料与空气比值控制系统
燃料量 蒸汽压力 空气量 含氧量
Q1 I4
PC
Q2 × I3
HS FC AC
K
FC
LS
Ip I2
系统分解：（1）锅炉汽包水位的控制； （2）锅炉燃烧系统的控制； （3）过热蒸汽系统的控制。
汽包水位的控制问题
被控变量：汽包水位，用H (s)表示 汽包水位，用H 控制变量：汽包给水量，用G (s)表示 汽包给水量，用G 主要干扰：
蒸汽负荷（蒸汽流量），用D 蒸汽负荷（蒸汽流量），用D (s)表示
非自衡对象 PID参数整定原则 PID参数整定原则
一文弄懂干熄焦锅炉
一文弄懂干熄焦锅炉一、工作流程1、烟气流工艺流程中出来的烟气温度大约960℃，通过内衬砖墙的烟气通道从上端进入锅炉入口段，气流转90°，改为向向下流动，首先将热量传递给由前墙水冷壁拉稀而成的预置蒸发器的受热面，然后依次流经由水冷壁包围的高温过热器、低温过热器、光管蒸发器和鳍片管蒸发器，锅炉水冷壁设计成做为蒸发器的受热面管，吸收烟气流程中的辐射放热，随后烟气进入下部省煤器，吸收烟气的剩余热量加热给水。
烟气经过上述冷却过程，烟温降到180℃以下后，转过90°，沿水平方向从出口烟道引出锅炉。
2、水/蒸汽回路从除氧器来的除氧水送至锅炉给水泵，升压后供给省煤器。
给水在省煤器中加热后进入锅筒。
锅筒的水通过自然循环系统加热，成为汽水混合物后，再送回锅筒。
（1）光管蒸发器系统锅筒—蒸发器下降管—光管蒸发器入口集箱—光管蒸发器受热面—光管蒸发器出口集箱—光管蒸发器上升管—锅筒（2）鳍片管蒸发器系统锅筒—蒸发器下降管—鳍片管蒸发器入口集箱—鳍片管蒸发器受热面—鳍片管蒸发器出口集箱—鳍片管蒸发器上升管—锅筒（3）水冷壁系统锅筒—水冷壁下降管—水冷壁入口集箱—水冷壁—水冷壁出口集箱—水冷壁上升管—锅筒（4）吊挂管系统锅筒—吊挂管下降管—吊挂管入口集箱—吊挂管—吊挂管出口集箱—吊挂管上升管—锅筒汽水混合物在锅筒中汽水分离，饱和蒸汽送往过热器，而被分离出来的水作为炉水落入锅筒，再次提供给循环系统。
饱和蒸汽在低温过热器中过热后进入减温器。
向减温器喷水，使锅炉出口蒸汽达到设定温度。
经过减温的蒸汽在高温过热器中进行进一步过热，达到设定温度的主蒸汽，通过主蒸汽压力调节阀控制压力，作为发电用蒸汽送汽轮机。
二、系统组件介绍1、锅筒锅筒内径1600，直段长度8.1m，材料19Mn6.封头采用球形封头，中央有ф425的人孔。
循环水通过锅筒底部的三个管座进入下降管，汽水混合物通过7个横向布置的管座回到锅筒。
在锅筒内部，汽水混合物首先受到挡板阻隔折流以利于水位的稳定并使汽水进行初步分离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺流程
本厂项目是通过焚烧达到垃圾无害化、减容化、资源化的目的。
垃圾进入焚烧炉经过干燥、燃烧、燃烬过程，使腐败性的有机物因燃烧而成为无机物，病原性生物因在高温焚烧下死灭。
垃圾车从位于厂区东南侧大门进入厂区，经地磅秤重后进入垃圾卸料平台，然后将垃圾卸入垃圾贮坑。
卸料平台的标高为7.00m。
垃圾贮坑设4个卸料门，可贮存约4天的垃圾处理量。
垃圾贮坑是一个密闭的建筑物，以防臭气外逸。
垃圾贮存坑底标高为-4.00m。
经分选、破碎后的垃圾通过垃圾吊机抓斗抓到垃圾受料斗，经链板式给料机均匀落在链板输送机上，再经滚筒给料机送入焚烧炉炉膛燃烧。
垃圾渗沥液由布置于垃圾贮坑前墙底部的隔栅渗出，汇集在布置于垃圾贮坑外的污水沟内，经污水沟流至垃圾渗沥液暂存池内暂时存储。
当池内渗沥液达一定数量时，经自吸式污水泵打入位于地面的渗滤液池，再经渗沥液加压泵，将垃圾渗沥液送入锅炉炉膛内进行焚烧，或喷回垃圾贮坑，与垃圾一起被送入焚烧炉焚烧。
为了保证锅炉稳定、可靠运行，锅炉在焚烧垃圾的同时还掺烧辅助燃料煤。
煤由运煤车运至厂区，经地磅秤重后直接驶入厂区北侧煤棚。
煤棚内的煤由装载机送至布置于煤棚西北侧的钢煤斗上，经K 型往复给煤机、皮带输送机送至破碎间，经除铁、破碎机破碎后由输煤栈桥送至主厂房的带式输送机，并通过犁式卸煤机分配到各炉前煤仓，经溜煤管到锅炉前两台全封闭式计量给煤机进入焚烧炉燃烧。
燃料燃烧时所需的助燃空气因其所起作用不同分为一次风和二次风。
一次风取自于垃圾贮存坑上部，这样可以保持垃圾坑的负压，使垃圾坑的臭气不会外溢。
一次风经一次风机加压至约16468Pa后，进入锅炉尾部一次风空气预热器中加热至250℃左右，再通过水冷风室、倾斜式水冷布风板上的风帽进入焚烧炉流化床燃烧室，以维持燃料的流化燃烧。
二次风由二次风机供给，二次风经二次风机加压至约5426Pa后，进入锅炉尾部二次风空气预热器中加热至171℃左右，然后由料层上方的二次风口送入炉膛，补充燃烧所需的空气和进行燃烧调整。
另外，从一次风引出几支风管从前后墙(如播垃圾风管、播煤风管、播灰风管等)进入密相区，以便垃圾、煤和返料灰均匀播散到床料中去，同时加强了密相区下部的扰动。
锅炉启动点火时，需要燃油加热循环流化床焚烧炉的床料至一定的温度，满足垃圾及辅助燃料煤自燃的需要。
燃油从贮油罐经油泵加压进入燃油燃烧器。
垃圾及煤进入焚烧炉后成为混合燃料，首先在炉膛的下部浓相区与炉膛灼热的床料接触，在一次风作用下，混合燃料与炉膛灼热的床料呈流化状态，并在此区域充分吸收床料的热量。
经过干燥、加热、挥发分析出及部分燃烧，产生还原性可燃气体及部分未燃尽的焦炭进入炉膛上部的稀相区继续燃烧。
混合燃料燃烧后产生的炉渣滞留在焚烧炉下部浓相区，由炉床布风板中心的排渣口排出，经过带筛选功能水冷式滚筒冷渣机降温至安全排渣的温度以下后，汇
集于炉前布置斗链输送机上，经1#斗链输送机、2#斗链输送机、3#斗链输送机、直线振动输送机等设备送至室外渣仓，再由汽车运出厂外进行填埋处理或综合利用。
为了充分回收有用资源，在直线振动输送机上设置有除铁器，以回收金属制品。
燃烧后产生的烟气及部分夹带的物料进入炉膛稀相区继续燃烧，在稀相区可以进一步燃烬烟气中的可燃性气体及未燃尽的焦炭，保持炉膛温度的稳定，而且可以延长高温烟气在炉内的停留时间以分解烟气中的二噁英。
垃圾燃烧产生的烟气和夹带的物料在炉膛上部出口进入锅炉的旋风分离器，被分离出来的物料进入外置换热器，冷却后通过返料装置被送回炉内再燃。
返料风由罗茨风机单独提供。
经旋风分离后的烟气通过锅炉尾部受热面（冷却室、省煤器、空气预热器）将温度降到155℃左右后进入烟气净化系统。
本厂每一台焚烧炉配套一套烟气净化设备，共有2套烟气净化设备。
处理方式是采用半干式脱酸反应塔+活性炭吸附+布袋除尘器，烟气首先进入脱酸反应塔，在反应塔中，烟气与喷入的石灰粉互相接触反应，使烟气中的酸性气体被中和，并且将烟气中的重金属和二噁英吸附；接着进入布袋除尘器，烟气中的颗粒被滤掉，最后符合排放标准的烟气通过引风机送至烟囱排放至大气。
活性炭喷入半干式反应塔和布袋除尘器之间的烟道内以吸附重金属和二恶英，再通过布袋除尘器收集下来进入灰斗。
首先灰斗是粉尘下落的暂时存储库，灰斗最大存储能力为3d（72
小时）设计，灰斗底部采用回转下料器间歇排灰方式，螺旋给料机排灰时采用连续排灰方式，避免输送量不匹配现象。
排灰方式采用干粉散装机送灰方式，排灰周期为3d（72小时）。
为保证布袋除尘器运行安全回转下料器和螺旋输送机联动为PLC程序控制、高料位报警控制。
排灰系统增加了备用干粉散装机作为主动干粉散装机事故和检修的备用。
排灰系统增加了事故用加湿搅拌机排灰系统以保证布袋除尘器排灰系统的排灰的安全。
垃圾焚烧后产生的热量被余热锅炉吸收后产生3.82MPa，450℃过热蒸汽，供二组12MW的凝汽式汽轮发电机发电。
