一种强行制粒偏析布料装置_CN209636291U

合集下载

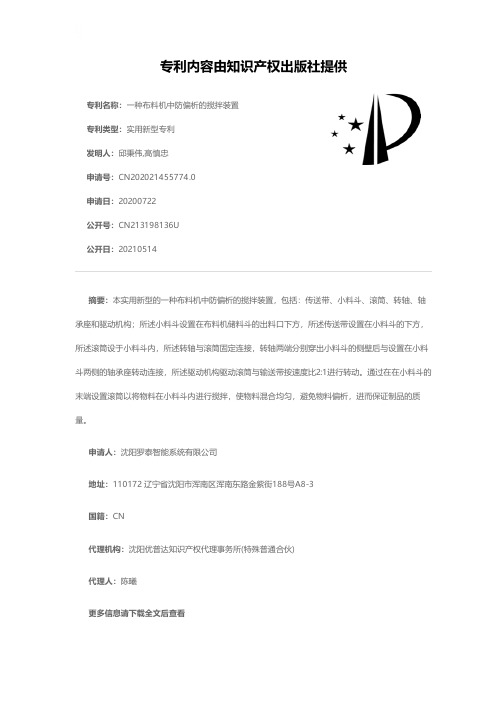

一种布料机中防偏析的搅拌装置[实用新型专利]

专利名称：一种布料机中防偏析的搅拌装置专利类型：实用新型专利
发明人：邱秉伟,高慎忠
申请号：CN202021455774.0
申请日：20200722
公开号：CN213198136U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型的一种布料机中防偏析的搅拌装置，包括：传送带、小料斗、滚筒、转轴、轴承座和驱动机构；所述小料斗设置在布料机储料斗的出料口下方，所述传送带设置在小料斗的下方，所述滚筒设于小料斗内，所述转轴与滚筒固定连接，转轴两端分别穿出小料斗的侧壁后与设置在小料斗两侧的轴承座转动连接，所述驱动机构驱动滚筒与输送带按速度比2:1进行转动。

通过在在小料斗的末端设置滚筒以将物料在小料斗内进行搅拌，使物料混合均匀，避免物料偏析，进而保证制品的质量。

申请人：沈阳罗泰智能系统有限公司
地址：110172 辽宁省沈阳市浑南区浑南东路金紫街188号A8-3
国籍：CN
代理机构：沈阳优普达知识产权代理事务所(特殊普通合伙)
代理人：陈曦
更多信息请下载全文后查看。

一种中药制粒装置[实用新型专利]

专利名称：一种中药制粒装置专利类型：实用新型专利
发明人：李明劲
申请号：CN201820434554.6申请日：20180329
公开号：CN208612386U
公开日：
20190319
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药制粒装置，涉及中药加工设备领域，解决了现有小型制粒装置存在的挤压压力小、成型速度较慢的技术问题，其包括活动连接的混合半筒体和挤压半筒体，混合半筒体一端外部连接有旋转电机，旋转电机的输出端固定连接有转轴和螺旋叶片，挤压半筒体外壁上设置有外螺纹，挤压半筒体下方设置有宽齿轮，宽齿轮的齿轮与外螺纹啮合。

制粒装置工作时，中药从混合半筒体方向往挤压半筒体传送；在挤压半筒体内，旋转的宽齿轮带动挤压半筒体做与螺旋叶片运动方向相反的自转，提高在挤压半筒体内部的中药的传送强度和中药在挤压半筒体远离旋转电机一侧的压力，进而提高中药的挤压压力和成型速度；本实用新型适合小型中药加工厂的生产使用。

申请人：成都神鹤药业有限责任公司
地址：611630 四川省成都市蒲江县鹤山镇工业大道上段85号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：赵宇
更多信息请下载全文后查看。

一种分离颗粒与细粉物料的淘析装置[实用新型专利]

专利名称：一种分离颗粒与细粉物料的淘析装置专利类型：实用新型专利
发明人：杨腾,冯长江
申请号：CN201220276838.X
申请日：20120612
公开号：CN202638755U
公开日：
20130102
专利内容由知识产权出版社提供
摘要：一种分离颗粒与细粉物料的淘析装置，其包括，罐体，侧壁设有进气口、进料口，顶部设有出气口，底部设有出料口；第一导向管，呈倒锥形结构，设置于罐体内上部，对应出气口；第二导向管，呈锥形结构，设置于罐体内中下部，对应进气口、进料口；中心管，呈L形，设置于罐体内，其一端连接于罐体侧壁进料口，另一端穿过第二导向管延伸弯折向上，连接于第二导向管上端口；进气管，自罐体侧壁进气口插入至第二导向管内。

本实用新型分离颗粒与细粉物料的淘析装置，将粉料和拉丝料从颗粒物料中去除，保证物料的整体品质。

申请人：上海博隆粉体工程有限公司
地址：201708 上海市青浦区华新镇新协路1356号
国籍：CN
代理机构：上海开祺知识产权代理有限公司
代理人：竺明
更多信息请下载全文后查看。

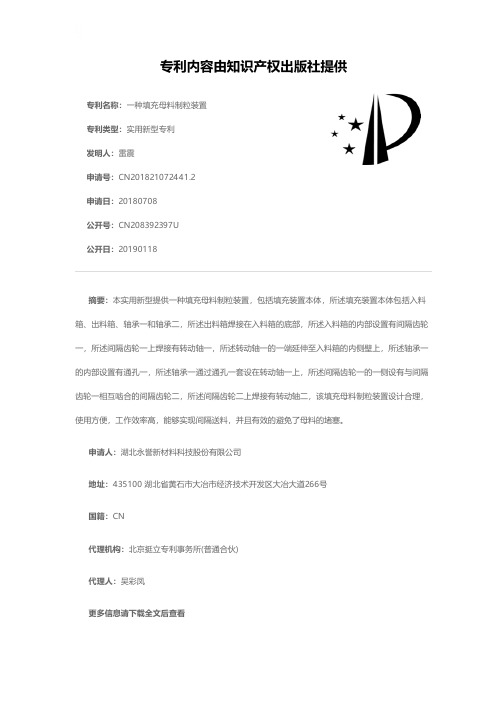

一种填充母料制粒装置[实用新型专利]

专利名称：一种填充母料制粒装置专利类型：实用新型专利
发明人：雷震
申请号：CN201821072441.2申请日：20180708
公开号：CN208392397U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：本实用新型提供一种填充母料制粒装置，包括填充装置本体，所述填充装置本体包括入料箱、出料箱、轴承一和轴承二，所述出料箱焊接在入料箱的底部，所述入料箱的内部设置有间隔齿轮一，所述间隔齿轮一上焊接有转动轴一，所述转动轴一的一端延伸至入料箱的内侧壁上，所述轴承一的内部设置有通孔一，所述轴承一通过通孔一套设在转动轴一上，所述间隔齿轮一的一侧设有与间隔齿轮一相互啮合的间隔齿轮二，所述间隔齿轮二上焊接有转动轴二，该填充母料制粒装置设计合理，使用方便，工作效率高，能够实现间隔送料，并且有效的避免了母料的堵塞。

申请人：湖北永誉新材料科技股份有限公司
地址：435100 湖北省黄石市大冶市经济技术开发区大冶大道266号
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：吴彩凤
更多信息请下载全文后查看。

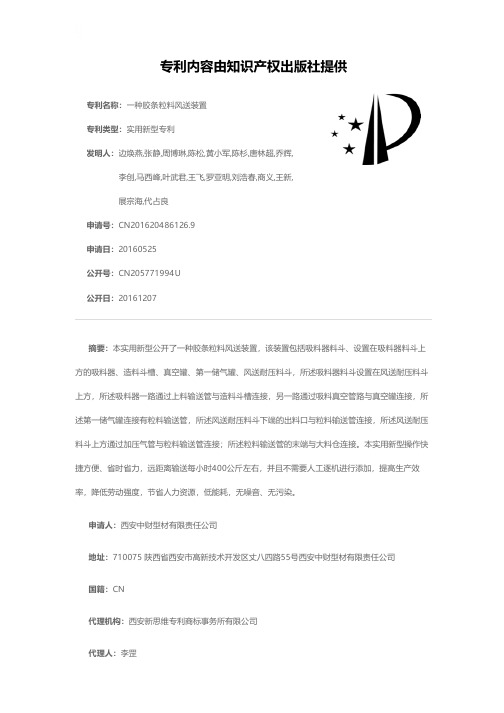

一种胶条粒料风送装置[实用新型专利]

专利名称：一种胶条粒料风送装置
专利类型：实用新型专利
发明人：边焕燕,张静,周博琳,陈松,黄小军,陈杉,唐林超,乔辉,李创,马西峰,叶武君,王飞,罗亚明,刘浩春,商义,王新,
展宗海,代占良
申请号：CN201620486126.9
申请日：20160525
公开号：CN205771994U
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种胶条粒料风送装置，该装置包括吸料器料斗、设置在吸料器料斗上方的吸料器、造料斗槽、真空罐、第一储气罐、风送耐压料斗，所述吸料器料斗设置在风送耐压料斗上方，所述吸料器一路通过上料输送管与造料斗槽连接，另一路通过吸料真空管路与真空罐连接，所述第一储气罐连接有粒料输送管，所述风送耐压料斗下端的出料口与粒料输送管连接，所述风送耐压料斗上方通过加压气管与粒料输送管连接；所述粒料输送管的末端与大料仓连接。

本实用新型操作快捷方便、省时省力，远距离输送每小时400公斤左右，并且不需要人工逐机进行添加，提高生产效率，降低劳动强度，节省人力资源，低能耗，无噪音、无污染。

申请人：西安中财型材有限责任公司
地址：710075 陕西省西安市高新技术开发区丈八四路55号西安中财型材有限责任公司
国籍：CN
代理机构：西安新思维专利商标事务所有限公司
代理人：李罡
更多信息请下载全文后查看。

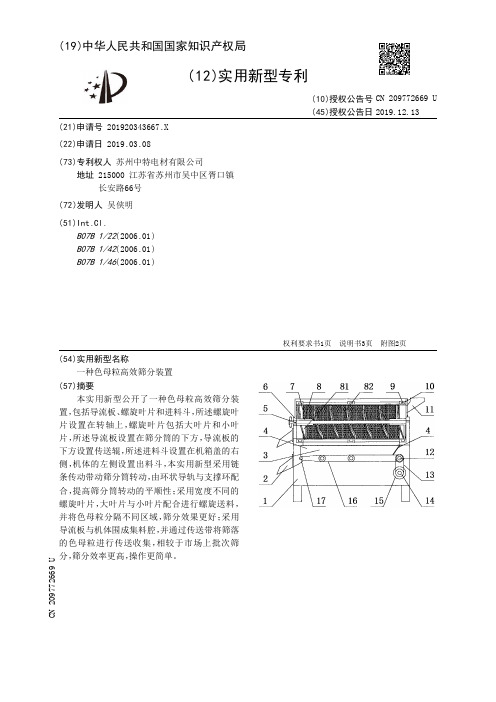

【CN209772669U】一种色母粒高效筛分装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920343667.X(22)申请日 2019.03.08(73)专利权人苏州中特电材有限公司地址 215000 江苏省苏州市吴中区胥口镇长安路66号(72)发明人吴侠明　(51)Int.Cl.B07B 1/22(2006.01)B07B 1/42(2006.01)B07B 1/46(2006.01)(54)实用新型名称一种色母粒高效筛分装置(57)摘要本实用新型公开了一种色母粒高效筛分装置，包括导流板、螺旋叶片和进料斗，所述螺旋叶片设置在转轴上，螺旋叶片包括大叶片和小叶片，所述导流板设置在筛分筒的下方，导流板的下方设置传送辊，所述进料斗设置在机箱盖的右侧，机体的左侧设置出料斗，本实用新型采用链条传动带动筛分筒转动，由环状导轨与支撑环配合，提高筛分筒转动的平顺性；采用宽度不同的螺旋叶片，大叶片与小叶片配合进行螺旋送料，并将色母粒分隔不同区域，筛分效果更好；采用导流板与机体围成集料腔，并通过传送带将筛落的色母粒进行传送收集，相较于市场上批次筛分，筛分效率更高，操作更简单。

权利要求书1页说明书3页附图2页CN 209772669 U 2019.12.13C N 209772669U权　利　要　求　书1/1页CN 209772669 U1.一种色母粒高效筛分装置，包括机体、出料斗、集料腔、导流板、转轴、机箱盖、筛分筒、螺旋叶片、环状导轨、支撑环、进料斗、传送辊、皮带、同步带轮、电机、传送带、导向辊、主动链轮、链条和从动链轮，其特征在于，所述转轴设置在机体的上方，并通过轴承与机体连接，同时在转轴的左端设置从动链轮，并在机体的侧壁上设置电机，电机的轴端设置主动链轮，主动链轮与链条连接，并且链条与从动链轮连接，所述螺旋叶片设置在转轴上，并且螺旋叶片包括大叶片和小叶片，大叶片设置在小叶片的两侧，并且大叶片与转轴孔轴配合，并通过螺钉连接，并在螺旋叶片的外侧设置筛分筒，筛分筒与螺旋叶片通过螺钉连接，所述机箱盖设置在筛分筒的外侧，并且机箱盖与机体通过螺钉连接，并在筛分筒的外侧设置环状导轨，同时在机体和机箱盖上设置支撑环，支撑环与环状导轨配合，所述导流板设置在筛分筒的下方，导流板与机体的侧壁通过螺钉连接，并且导流板与机体的内壁配合围成集料腔，集料腔位于筛分筒的下方，并在导流板的下方设置传送辊，传送辊上设置传送带，同时在集料腔左侧的传送辊的下方设置电机，电机与传送辊的轴端均设置同步带轮，同步带轮连接皮带，另在传送带的左端设置导向辊，导向辊与传送带配合，所述进料斗设置在机箱盖的右侧，并且进料斗与机箱盖通过螺钉连接，并在机体的左侧设置出料斗，出料斗分别与筛分筒和集料腔对应。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

置，包括运输装置、上部多辊筛布料器、下部多辊筛布料器、集料斗、制粒机和电磁偏析布料器，所述运输装置用于将混合料仓的物料运输至所述上部多辊筛布料器，所述集料斗设置在所述上部多辊筛布料器的下方用于承接小颗粒物料，所述制粒机设置于所述集料斗下方，用于承接所述集料斗收集的小颗粒物料并制成大颗粒物料，所述电磁偏析布料器用于分别承接所述上部多辊筛布料器和所述制粒机的出料并运输至所述下部多辊筛布料器，所述下部多辊筛布料器延伸至靠近所述烧结台车。本实用新型要解决的技术问题是使烧结混合料沿料层垂直方向粒度的合理偏析，同时使烧结混合料和重新制粒的物料一起偏析布料。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920094497 .6
(22)申请日 2019 .01 .21
(73)专利权人武汉科技大学地址 430081 湖北省武汉市青山区和平大道947号武汉科技大学
(72)发明人钱利军周仙霖蒋炘鑫余瑶潘积林田磊
2 .根据权利要求1所述一种强行制粒偏析布料装置，其特征在于，所述运输装置(2)为短宽皮带运输机或圆辊给料运输机，所述运输装置(2)位于混合料仓的下方，且其输出端靠近所述上部多辊筛布料器(3)的进料端。
3 .根据权利要求1所述一种强行制粒偏析布料装置，其特征在于，所述上部多辊筛布料器(3)的进料端靠近所述运输装置(2)的输出端，且其出料端靠近所述电磁偏析布料器(6) 的进料端，所述电磁偏析布料器(6)位于所述集料斗的下方，且其输出端靠近所述下部多辊筛布料器(7)。
权利要求书1页说明书4页附图2页
CN 209636291 U
CN 209636291 U
权利要求书
1/1 页
1 .一种强行制粒偏析布料装置，其特征在于：包括运输装置(2) 、上部多辊筛布料器 (3)、下部多辊筛布料器(7)、集料斗(4)、制粒机(5)和电磁偏析布料器(6) ，所述运输装置 (2)用于将混合料仓(1)的物料运输至所述上部多辊筛布料器(3) ，所述集料斗(4)设置在所述上部多辊筛布料器 (3) 的下方用于承接小颗粒物料，所述制粒机 (5) 设置于所述集料斗 (4) 下方，用于承接所述集料斗 (4) 收集的小颗粒物料并制成大颗粒物料，所述电磁偏析布料器 (6) 用于分别承接所述上部多辊筛布料器 (3) 和所述制粒机 (5)的出料并运输至所述下部多辊筛布料器(7) ，所述下部多辊筛布料器(7) 延伸至靠近烧结台车 (10)。
6 .根据权利要求4所述一种强行制粒偏析布料装置，其特征在于，所述上部多辊筛布料器(3)的筛辊转速小于所述下部多辊筛布料器(7)的筛辊转速。
7 .根据权利要求4所述一种强行制粒偏析布料装置，其特征在于，所述上部多辊筛布料器(3)和下部多辊筛布料器(7)分别装有磁系(8) ，所述磁系(8)分别位于所述上部多辊筛布料器(3)和下部多辊筛布料器(7)的筛辊内部。
2
CN 209636291 U
说明பைடு நூலகம்书
1/4 页
一种强行制粒偏析布料装置
技术领域 [0001] 本实用新型涉及高炉炼铁烧结技术领域，具体涉及一种强行制粒偏析布料装置。
背景技术 [0002] 烧结作为高炉炼铁的重要工序，其能耗较高，现采用厚料层烧结技术是减轻固体燃料消耗的一个重要途径，但对混合料的粒度要求更加严格。随着混合料中进口富矿含量的减少，国产精矿含量增加，烧结生产不断向精料化发展，在由多种原料组成、粒度范围较宽地混合料中，透气性差的小颗粒所占的比例逐渐增大，使烧结混合料的透气性越来越差，因此对烧结布料前混合制粒阶段提出了更高的要求。 [0003] 烧结过程中透气性的好坏往往取决于混合料中碳的分布，即适当的碳偏析。烧结料中不同粒度颗粒中的化学成分和固体碳的含量不同，粗颗粒中含碳量低，细颗粒含碳量高，因此可以通过混合料的粒度偏析达到含碳量的合理分布。最理想的偏析布料效果是：1) 混合料在粒度、化学组成及水分等沿台车宽度方向均匀分布并使料面平整，保证混合料具有均一的透气性；2) 布料应保证物料具有一定的松散性，防止混合料在布料时产生堆积和受压；3)混合料沿料层高度方向上产生垂直偏析，即粒度由上而下逐渐变粗，含碳量由上往下逐渐减少。 [0004] 目前烧结机普遍采用的多辊筛偏析布料器，这种布料器可以对混合料进行粒度偏析，使烧结机台车上的混合料粒度按大小分布，可以提高烧结混合料料层的透气性。磁辊偏析布料器是反射板下方安装有可调磁场装置的布料器，利用大颗粒物料滚动下落的速度越快，实现粒度偏析，同时，在反射板下方增加磁系可以对有磁性的物料特别是一些小颗粒有较大力的作用，使小颗粒物料的运动速度减慢，烧结偏析布料工艺可为烧结料层热能的合理利用以及烧结矿质量均匀稳定生产提供有效途径，对改善烧结矿质量和节能减排具有重大意义。
(74)专利代理机构北京轻创知识产权代理有限公司 11212
代理人杨立冯瑛琪
(51)Int .Cl . C22B 1/16(2006 .01)
(10)授权公告号 CN 209636291 U (45)授权公告日 2019.11.15
( 54 )实用新型名称一种强行制粒偏析布料装置
( 57 )摘要本实用新型涉及一种强行制粒偏析布料装
4 .根据权利要求1所述一种强行制粒偏析布料装置，其特征在于，所述上部多辊筛布料器(3)和所述下部多辊筛布料器(7)均包括多个沿物料运动方向依序平行排列的筛辊。
5 .根据权利要求4所述一种强行制粒偏析布料装置，其特征在于，所述上部多辊筛布料器(3)的筛辊辊距相等，且不超过3mm；所述下部多辊筛布料器(7)相邻两个筛辊之间沿台车运动方向辊距逐渐增大。
8 .根据权利要求7所述一种强行制粒偏析布料装置，其特征在于，所述上部多辊筛布料器(3)的全部辊筛都装有所述磁系(8) ，所述下部多辊筛布料器(7)的至少一根筛辊内装有所述磁系(8)。
9 .根据权利要求1-8任一项所述一种强行制粒偏析布料装置，其特征在于，所述制粒机 (5)为对辊挤压制粒机。
10 .根据权利要求1-8任一项所述一种强行制粒偏析布料装置，其特征在于，所述电磁偏析布料器(6)底部安装有振动器(9)。
