关于识图审图的程序方法和需要注意的事项

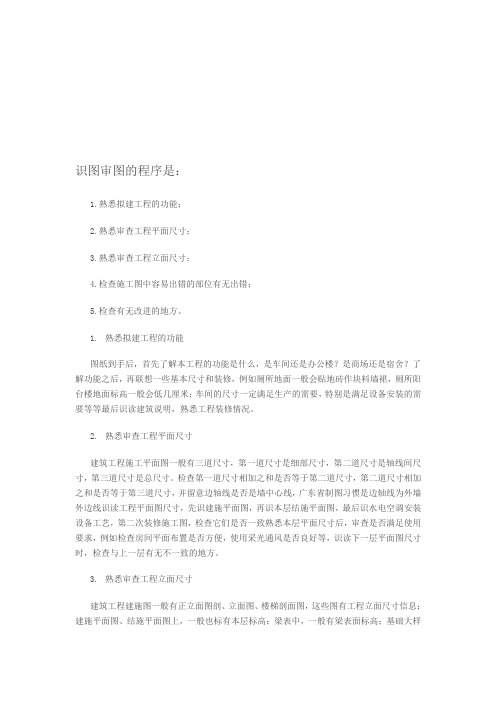

识图审图的程序是
识图审图的程序是：1.熟悉拟建工程的功能；2.熟悉审查工程平面尺寸；3.熟悉审查工程立面尺寸；4.检查施工图中容易出错的部位有无出错；5.检查有无改进的地方。
1.熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖作块料墙裙，厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等最后识读建筑说明，熟悉工程装修情况。
2.熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装设备工艺，第二次装修施工图，检查它们是否一致熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便，使用采光通风是否良好等，识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
3.熟悉审查工程立面尺寸建筑工程建施图一般有正立面图剖、立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图其它细部大样图，一般也有标高注明通过这些施工图，可掌握工程的立面尺寸正立面图一般有三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸，检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符，建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
施工图审图要点
施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

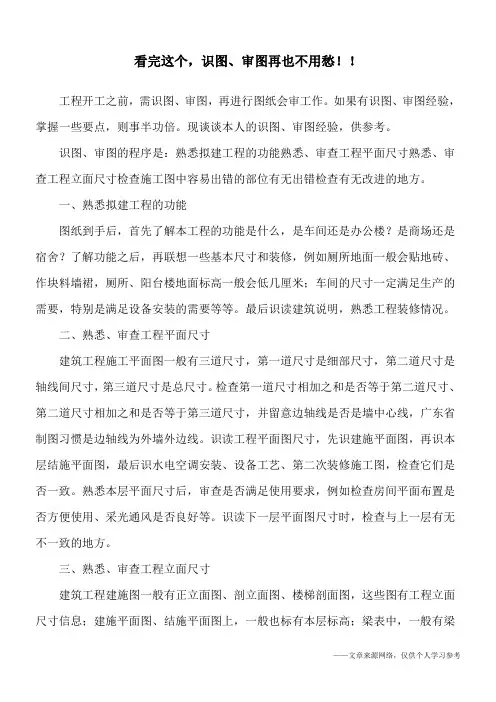

看完这个,识图、审图再也不用愁!!
看完这个，识图、审图再也不用愁！！工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

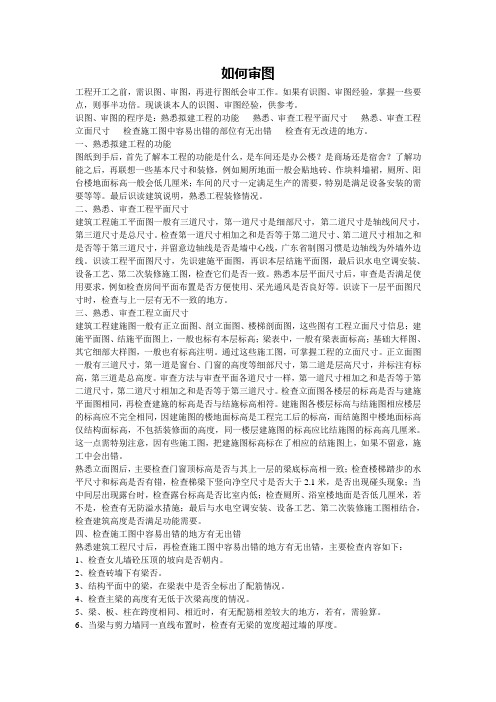

如何审图
如何审图工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
审图详细流程及注意事项
审图详细流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 接收图纸：审图人员接收设计单位提交的图纸，包括建筑、结构、给排水、电气等专业图纸。
图纸会审流程及注意事项
图纸会审内容全攻略一、关于图纸会审流程1、图纸会审目的为优化设计,保证图纸质量,保障工程质量进度,才建立完整的图纸会审制度;2、适用范围房建施工项目、市政工程项目及给排水项目;施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件;3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度,以尽量减少图纸中各个专业的矛盾错误;点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸,检查图纸质量,要求清晰明确,设计及相关人员签字,设计院盖章,现场负责人做好图纸接收记录及存档图纸保管;2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录,记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字;由监理单位负责对施工图纸进行审核后向各个施工单位发放;各个施工单位接受的图纸必须有监理单位盖施工图纸专用章;4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人;5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底;设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审;6、图纸会审,施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论;7、图纸会审会议由业主或监理主持,主持单位应做好会议记录及参加人员签字;8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题,在会审记录上明确最终答复日期;9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档;10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审,具体会审形式由监理确定;11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作;12、作废的图纸设计以书面形式通知,各个施工单位自行处理;工程开工之前,需识图审图,再进行图纸会审工作如果有识图审图经验,掌握一些要点,则事半功倍;识图审图的顺序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方;二、图纸会审技巧1、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼是商场还是宿舍了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖作块料墙裙,厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等最后识读建筑说明,熟悉工程装修情况;2、熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,一是细部尺寸,二是轴线间尺寸,三是总尺寸;检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装设备工艺例如检查房间平面布置是否方便使用采光通风是否良好等,识读下一层平面图尺寸时,检查与上一层有无不一致的地方;3、熟悉审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图,结施平面图上,一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明,通过这些施工图,可掌握工程的立面尺寸;正立面图一般有三道尺寸,第一道是窗台门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度;审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸,检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符,建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米;有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错;熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象；当中间层出现露台时,检查露台标高是否比室内低；检查厕所浴室楼地面是否低几厘米,若不是,检查有无防溢水措施；最后与水电空调安装设备工艺第二次装修施工图相结合,检查建筑高度是否满足功能需要;4、检查施工图中容易出错的地方有无出错;①检查女儿墙砼压顶的坡向是否朝内;②检查砖墙下有梁否;③结构平面中的梁,在梁表中是否全标出了配筋情况;④检查主梁的高度有无低于次梁高度的情况;⑤梁板柱在跨度相同相近时,有无配筋相差较大的地方,若有,需验算;⑥当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度;⑦当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理点这免费下载施工技术资料;⑧检查梁的受力钢筋最小间距是否满足施工验收规范要求;⑨检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合;⑩当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求,同一截面钢筋搭接面积不得超过50%;⑪检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处;⑫单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错;5、审查原施工图有无可改进的地方主要从有利于该工程的施工；有利于保证建筑质量；有利于工程美观三个方面对原施工图提出改进意见;1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议：负筋能连通的尽量连通;当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼;当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出：砼施工缝如何留置;2、从有利于建筑工程质量方面,提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时,可建议将天花抹灰改为1：1：4混合砂浆,以增加粘结力;当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁沉池水池内壁增加水泥砂浆防水层,以提高防水质量;3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理;检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口；当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰;当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小；当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观;当电梯大堂前室左边有一框架柱突出墙面10～20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称;会审图纸是施工前期的主要技术工作之一,因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图,了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题,尽可能把这些问题及时提出来,解决在施工作业之前;四、图纸会审注意事项项目部应以谦虚、配合、学习、和谐的态度参加图纸会审会议;根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务,促使图纸会审圆满完成;图纸会审记录是施工文件的组成部分,与施工图具有同等效力,所以图纸会审记录的管理办法和发放范围同施工图管理、发放,并认真实施;会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有互相矛盾或者意图不清楚的地方；2、建筑、结构图中轴线位置是否一致,相对尺寸是否标注清楚；3、如果是框架结构,看建筑、结构图梁柱是否尺寸一致,如果是砖混,看墙厚、构造柱的布置是否一致；4、查看门窗的做法是否明确,有图籍的按照图籍,没有图籍做法的是否有大样,大样中开启方向、玻璃材质、龙骨材质等是否明确；5、一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸；6、看结构图说明中是否与规范相矛盾或有出入,如有,协商按哪个标准施工；7、从施工角度考虑,是否有施工难度大甚至不可能施工的结构节点,比如坡屋面与平屋面相交的地方,梁的交叉施工最容易出问题；8、楼梯踏步高和数量是否与标高相符；9、建筑立面图中的结构标高是否与结构图每层的标高相符；10、檐口的地方标高容易出错,适当注意；11、预留洞、预埋件是否错漏；12、构造作法是否交待清楚；13、材料选用是否合理,设计是否能满足质量要求；14、基础、地沟等是否相碰；15、标准图、详图是否正确；16、门窗、构件的尺寸、规格、数量是否相符等;熟悉图纸的方法及要领：先粗后细：就是先看平、立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象;然后再看细部做法,核对总尺寸与细部尺寸;五、图纸会审审查内容1、建筑部分建筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建筑物平面布置与现场实际有无不符情况等;2、先小后大首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等;3、先建筑后结构就是先看建筑图,后看结构图；并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处;4、先一般后特殊应先看一般的部位和要求,后看特殊的部位和要求;特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求;5、图纸与说明结合要在看图纸时对照设计总说明和图中的细部说明,核对图纸和说明有无矛盾.规定是否明确,要求是否可行,做法是否合理等;6、土建与安装结合当看土建图时,应有针对性地看一些安装图,并核对与土建有关的安装图有无矛盾,预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土建的要求,以便考虑在施工中的协作问题;7、图纸要求与实际情况结合就是核对图纸有无不切合实际之处,如建筑物相对位置、场地标高,地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等;为了作好设计图纸的会审工作、提高设计图纸的质量,应尽量减少在施工过程中发现设计图存在的问题;六、建筑施工图纸最容易出错的48个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法1总平面图1、是否标注了0.000处的绝对标高;2、是否表示了外轮廓的轴线及总尺寸;3、是否表示了楼层数;4、是否表示了与主要道路及红线的关系;5、是否布置了道路及绿化;6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目办公楼组要写该项、建筑密度、容积率、绿化率要求做到35%-50%,没做到要调整绿地面积;7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米;8、线型：一道粗线外及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影;2楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况;2、楼层地面标高是否标注有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m同时在标高变化的门坎处是否画了投影线3、三道尺寸线是否等间距100~70mm,标注文是否是统一字体和字高4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号5、柱外皮是否与走道处外皮齐平装修后从走道上一般应看不到柱,以保证走道疏散宽度;6、疏散门的开启方向是否朝人流方向开启门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启尤其是大门处点这免费下载施工技术资料7、楼梯间是否有跑向标注首层上半跑,中间层上半跑、下一跑半,顶层下两跑;中间平台是否有标高标注楼梯尺寸是否在平面图和剖面图上表达全面8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影;一层平面图上是否有指北针表示房屋的朝向9、房间名称标注文字是否是同一字体和字高10、卫生间等有水房间的地面是否有地漏地面坡向有表达吗卫生间卫生设备是否满足使用人数的要求分隔尺寸是否标注11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启;12、各层平面要有楼面标高,休息平台标高;雨棚标高;13、房间名称是否表达;14、剖到的墙线是否加粗,柱子是否填充;3屋顶平面图1、有构件要定位的轴线是否标注没有定位构件的轴线是否消除2、屋面标高一般标注结构层标高,是否标注3、雨水管是否布于排水分区的中部或房屋的阴角部位雨水管间距是否满足实用间距的要求18~24m4、檐口平面投影与剖面图中檐口是否一致5、雨水管是否穿过外挑走廊如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管;6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达门坎要高出屋面300挡水,门坎投影是否表达7、电梯机房的平面图是否表达8、是否有局部屋顶的平面图上屋顶梯间屋顶,电梯机房屋顶9、天沟是否有标高,天沟内排水坡度1%;10、是否表达排水坡度及方向,分水线,分格缝;4立面图1、尺寸及标高是否完备2、雨棚是否表示3、是否表示了立面材质4、出屋面的楼梯间及电梯间是否表示5、外轮廓及地坪线是否加粗5剖面图1、是否剖到楼梯和反映主要建筑空间的内部变化2、剖面图中剖到的墙线加粗,剖到的楼板一般设为100mm厚、梯段、梁涂黑;3、室外地坪,室内地面,楼层地面,屋顶标高是否标注所剖的墙体是否有定位轴线4、地坪线与剖到墙体的关系是否正确先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确5、与平面图仔细对照投影,是否与平面图对应6、是否表示天沟7、剖到的房间是否写名称8、楼梯尺寸是否细化6详图1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求;2、剖到的填充图例;与剖面图有区别3、是否标注了定位轴线4、标高尺寸是否完备5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应;7出图前注意事项1、尺寸标注、字体大小是否合适及统一2、各图的定位轴号是否对应3、线型是否正确4、各图是否按照比例出图5、布图顺序是否正确：建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图;建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图;门窗表、装修表,详图可较为灵活布置,以布图合理为宜;6、采用统一的图框;。
审核施工图纸的要点与方法
审核施工图纸的要点与方法近年来，施工图纸的审核在建筑工程项目中扮演着非常重要的角色。
施工图纸不仅是指导施工过程的重要文件，还是保障工程质量和安全的关键措施。
然而，由于图纸数量庞大且复杂，人工审核难以保证准确性和高效性。
因此，本文将探讨审核施工图纸的要点和方法，以提高审核效率和准确度。
一、准备工作在审核施工图纸之前，首先需要进行一些准备工作。
这包括熟悉项目背景、设计方案和设计文件的基本要求。
要了解项目的施工环境条件、工程规模和项目运作计划。
此外，还需要阅读相关法规和技术标准，确保设计方案符合法律法规和技术要求。
二、从整体到局部在审核图纸时，应从整体到局部进行审查。
首先，检查图纸是否齐全，包括平面布置图、剖面图、构造图、细部图等。
其次，检查图纸的设计是否一致，例如墙体、梁柱等构件的尺寸、布置和材料是否一致。
最后，检查图纸和设计方案之间的一致性，例如是否有空间冲突、是否满足功能要求等。
三、注重细节在审核施工图纸时，必须注重细节。
这包括但不限于以下几个方面：1.尺寸和标高：检查施工图纸中的尺寸和标高是否准确，是否与设计方案一致。
特别要注意标高的标注和高程的连接。
2.构造节点：仔细检查施工图纸中的构造节点，确保节点的设计合理、细节清晰。
特别注意节点的材料转换、结构连接和密封性能。
3.材料与设备：核对施工图纸中所使用的材料和设备是否符合设计方案的要求。
特别需要注意材料的规格、强度和施工方式的要求。
4.管线和电气：仔细检查施工图纸中的管线和电气布置，确保其合理性和安全性。
特别要注意管线的坡度、分支和连接方式，电气的接地和配电。
四、多人审核图纸审核应该由多个人进行，以避免单一视角的狭隘性。
在多人审核过程中，应明确各自的审核范围和要求。
同时，各个审核人员之间应有完善的沟通和协作机制，及时解决发现的问题和疑问。
五、利用辅助工具为了提高审核效率和准确度，可以借助一些辅助工具来进行审核。
例如，利用计算机辅助设计（CAD）软件和建模工具进行图纸的三维模拟和碰撞检测。
建筑图纸审查要点
建筑图纸审查要点识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
审图知识点总结
审图知识点总结导言审图，是指对已经制定的图样、图纸进行严格的检查和评审，以保证图样、图纸的准确性、科学性和规范性，是工程设计中非常重要的一环。
审图能够有效地发现并纠正图纸中存在的问题，从而保证工程的质量和效益。
本文将从审图的基本概念、审图的目的、审图的方法和注意事项等方面进行详细的介绍和总结。
一、审图的基本概念审图，是指对已经制定的图样、图纸进行严格的检查和评审，以保证图样、图纸的准确性、科学性和规范性。
它是工程设计中的一项关键环节，是工程实施的前提和保障。
审图的主要任务是确保图样、图纸的技术规范、选材规范、施工规范等方面的正确性，及时发现和纠正设计上的问题，保证设计方案的合理性和施工的顺利进行。
二、审图的目的1. 发现和纠正图纸中的错误和不合理之处。
通过审图，可以及时发现和纠正图纸中存在的错误和不合理之处，避免在施工过程中出现问题，保证工程的质量和效益。
2. 确保图纸的准确性和规范性。
审图可以检查图纸是否准确无误，规范合理，从而保证工程的设计和施工质量。
3. 保证图纸与实际施工的一致性。
审图可以让设计人员和施工人员达成一致，减少设计方案修改的可能性，提高工程的效率。
三、审图的方法1. 审图的主体审图的主体是由设计人员、专家和相关部门的技术人员组成，他们应当具备丰富的实践经验和较高的专业素养，能够对图纸进行全面准确的审查评审。
审图主体应当按照工程设计的要求和规范，对图样、图纸进行细致的检查和评审，确保图纸的准确性和规范性。
2. 审图的内容审图主要包括以下几个方面的内容：（1）设计方案的可行性和合理性。
主要是检查设计方案是否符合相关的工程规范和标准，包括设计的结构、材料、工艺、设备等是否符合要求，设计参数是否合理，设计方法是否科学等。
（2）工程图样、图纸的准确性和规范性。
主要是检查图样、图纸是否准确无误，细节完整，符合相关的工程规范和标准，标注清晰，构图合理。
包括平面布置、截面图、立面图、细部图等方面。
建设工程施工图识图的步骤和方法
建设工程施工图识图的步骤和方法1.建筑总平面图识图(1)看图名、比例、图例及有关的文字说明。
(2)了解工程的用地范围、地形地貌和周围环境(3)了解拟建房屋的平面位置和定位依据。
(4)了解拟建房屋的朝向和主要风向。
(5)了解道路交通及管线布置情况。
(6)了解绿化、美化的要求和布置情况。
2.建筑平面图识图(1)了解图名，比列及文字说明。
(2)了解纵横定位轴线及编号。
(3)了解房屋的平面形状和总尺寸。
(4)了解房间的布置、用途及交通联系。
(5)了解门窗的布置、数量及型号。
(8)了解剖解位置及索引符号。
3.建筑立面图识图(1) 了解图名及比例。
(2)了解立面图与平面图的对应关系。
(3)了解房屋的外貌特征。
(4)了解房屋的竖向标高。
(5)了解房屋外墙面的装修做法。
4.建筑剖面图识图(1)了解图名及比例。
(2)了解剖面图与平面图的对应关系。
(3)了解房屋的结构形式。
(4)了解主要的标高和尺寸。
(5)了解屋面、楼面、地面的构造层次及做法。
(7)了解索引详图及所在的位置及编号。
5.建筑详图识图(1)图名(或详图符号)、比例。
(2)表达出构配件各部分的构造连接方法及相对位置关系。
(3)表达出各部位、各细部的详细尺寸。
(4)详细表达构配件或节点所用的各种材料及其规格。
(5)有关的施工要求，构造层次及制作方法说明等。
6.结构图识图(1)从上往下、从左往右的看图顺序是施工图识图的一般顺序，比较符合看图的习惯，同时也是施工图绘制的先后顺序。
(2)由前往后看，根据房屋的施工先后Jll三,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后JI访。
(3)看图时要注意从粗到细，从大到小。
先粗看一遍，了解工程的概况、结构方案等。
然后看总说明及每一张图纸，熟悉结构平面布置，检查结构布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。
最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及节点详图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
识图审图的程序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖作块料墙裙，厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等最后识读建筑说明，熟悉工程装修情况。
二熟悉审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装设备工艺第二次装修施工图，检查它们是否一致熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用采光通风是否良好等识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三熟悉审查工程立面尺寸
建筑工程建施图一般有正立面图剖立面图楼梯剖面图，这些图有工程立面尺寸信息；建施平面图结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图其它细部大样图，一般也有标高注明通过这些施工图，可掌握工程的立面尺寸正立面图一般有三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装设备工艺第二次装修施工图相结合，检查建筑高度是否满足功能需要。
四检查施工图中容易出错的地方有无出错
熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：1检查女儿墙砼压顶的坡向是否朝内。
2检查砖墙下有梁否。
3结构平面中的梁，在梁表中是否全标出了配筋情况。
4检查主梁的高度有无低于次梁高度的情况。
5梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算。
6当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处。
12单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
五审查原施工图有无可改进的地方
主要从有利于该工程的施工有利于保证建筑质量有利于工程美观三个方面对原施工图提出改进意见。
1从有利于工程施工的角度提出改进施工图意见。
结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。
当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。
露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。
2从有利于建筑工程质量方面，提出修改施工图意见
当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力。
当施工图上对电梯井坑卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量。
3从有利于建筑美观方面提出改善施工图。
若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。
当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
按照熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方的程序和思路，会有计划全面地展开识图审图工作。
