函数发生器-DG1022-数据手册

合集下载

GDS-1022示波器说明书

GDS-1022示波器说明书
固纬电子实业股份有限公司 台北县土城市中兴路 7-1 号
目录
目录
安全说明 ......................................................7
安全符号............................................................................ 7 安全指示............................................................................ 8 英制电源线 ...................................................................... 10
数学运算操作 ..................................................................47
前面板.............................................................................. 12 后面板.............................................................................. 15 显示器.............................................................................. 16
自动测量 .........................................................................42
测量项目 .......................................................................... 42 自动测量输入信号 ........................................................... 44

RIGOL DG1000 系列函数 任意波形发生器 编程手册

RIGOL DG1000 系列函数 任意波形发生器 编程手册

RIGOL编程手册DG1000系列函数/任意波形发生器2011年9月RIGOL Technologies, Inc.RIGOL 保证和声明版权© 2009 北京普源精电科技有限公司版权所有。

商标信息RIGOL是北京普源精电科技有限公司的注册商标。

文档编号PGB06005-1110声明●本公司产品受已获准及尚在审批的中华人民共和国专利的保护。

●本公司保留改变规格及价格的权利。

●本手册提供的信息取代以往出版的所有资料。

●对于本手册可能包含的错误,或因手册所提供的信息及演绎的功能,以及因使用本手册而导致的任何偶然或继发的损失,RIGOL概不负责。

●未经RIGOL事先书面许可不得影印复制或改编本手册的任何部分。

产品认证RIGOL认证本产品符合中国国家产品标准和行业产品标准,并进一步认证本产品符合其它国际标准组织成员的相关标准。

目前本产品已通过CE、GOST和cTUVus认证。

联系我们如您在使用此产品的过程中有任何问题或需求,可与RIGOL联系:服务与支持热线:800 810 0002网址:DG1000编程手册IRIGOLDG1000编程手册 II 文档概述第1章 编程概述本章介绍如何通过远程接口命令对DG1000系列函数/任意波形发生器进行编程操作,以及接口命令集的格式和输入方法。

第2章 命令集系统本章将详细介绍DG1000支持的命令集系统中的每一条命令,包括命令格式、功能描述、命令使用的注意事项及举例说明。

第3章 应用举例本章用命令集实现《DG1000用户手册》中的应用范例。

附录 命令速查A-Z附录按A~Z 顺序列出了DG1000的全部命令,便于用户快速查询。

RIGOL目录保证和声明 (I)第1章编程概述 ...................................................................................... 1-1通讯接口 ................................................................................................ 1-2 命令介绍 ................................................................................................ 1-3 命令格式.......................................................................................... 1-3符号说明.......................................................................................... 1-4参数类型.......................................................................................... 1-5命令缩写.......................................................................................... 1-6第2章命令集系统 ................................................................................... 2-1 IEEE 488.2 ............................................................................................. 2-2 APPLy ..................................................................................................... 2-3 FUNCtion ................................................................................................ 2-8 FREQuency ........................................................................................... 2-13 VOLTage ............................................................................................... 2-16 OUTPut ................................................................................................ 2-21 PULSe .................................................................................................. 2-25 AM ....................................................................................................... 2-28 FM ....................................................................................................... 2-31 PM ....................................................................................................... 2-34 FSKey................................................................................................... 2-37 SWEep ................................................................................................. 2-40 TRIGger ............................................................................................... 2-42 BURSt .................................................................................................. 2-44 DATA.................................................................................................... 2-48 MEMory ................................................................................................ 2-52 SYSTem ................................................................................................ 2-54 PHASe .................................................................................................. 2-57 DISPlay ................................................................................................ 2-59 COUPling .............................................................................................. 2-60 COUNter ............................................................................................... 2-63 第3章应用举例 ...................................................................................... 3-1例一:CH1输出正弦波............................................................................. 3-2 例二:CH1输出内建任意波...................................................................... 3-3 例三:CH1输出自定义任意波................................................................... 3-4DG1000编程手册IIIRIGOLDG1000编程手册 IV 例四:CH1输出FSK 调制波 ..................................................................... 3-5例五:CH1输出线性扫描波 ...................................................................... 3-6例六:CH1输出脉冲串 ............................................................................ 3-7例七:输出双通道波形 ............................................................................ 3-8例八:通道耦合 ...................................................................................... 3-9例九:通道复制 ..................................................................................... 3-10附录 命令速查A-Z (1)编程概述RIGOL 第1章编程概述本章介绍如何通过远程接口命令对DG1000系列函数/任意波形发生器进行编程操作,以及接口命令集的格式和输入方法。

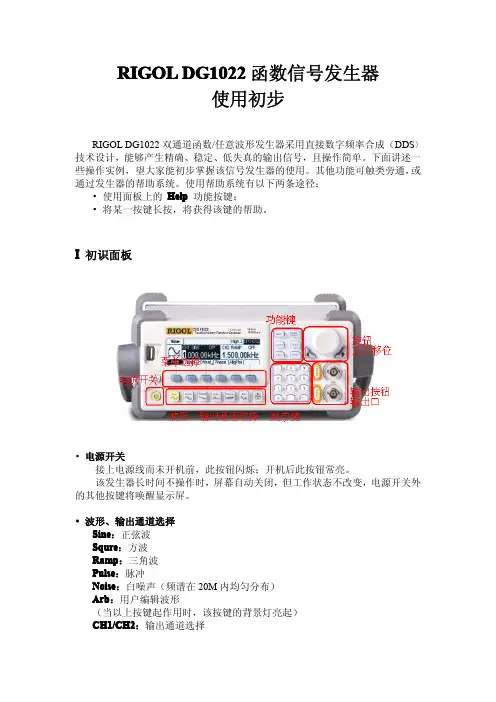

RIGOL DG1022函数信号发生器使用入门

RIGOL DG1022函数信号发生器使用入门

RIGOL DG1022函数信号发生器使用初步RIGOL DG1022双通道函数/任意波形发生器采用直接数字频率合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号,且操作简单。

下面讲述一些操作实例,望大家能初步掌握该信号发生器的使用。

其他功能可触类旁通,或通过发生器的帮助系统。

使用帮助系统有以下两条途径:•使用面板上的Help功能按键;•将某一按键长按,将获得该键的帮助。

I初识面板•电源开关接上电源线而未开机前,此按钮闪烁;开机后此按钮常亮。

该发生器长时间不操作时,屏幕自动关闭,但工作状态不改变,电源开关外的其他按键将唤醒显示屏。

•波形、输出通道选择Sine:正弦波Squre:方波Ramp:三角波Pulse:脉冲Noise:白噪声(频谱在20M内均匀分布)Arb:用户编辑波形(当以上按键起作用时,该按键的背景灯亮起)CH1/CH2:输出通道选择•菜单选择根据屏幕提示选择相应菜单•功能按键Mod:调制Store/Recall:存储Sweep:扫频Utility:提供对输出配置参数等的处理Burst:脉冲序列串Help:帮助•数字按键•输出按键与端口按下输出按键,背景灯亮起,且信号从相应端口输出II产生常见波形从CH1、CH2输出同频率、不同幅值、不同相位的正弦信号,并在示波器上观察。

操作过程如下:•关闭任何功能键(功能键起作用时其背景灯亮起,再次按下则关闭);•通过CH1/CH2按钮选择通道CH1;•通过按键Sine选择波形;•通过菜单按键、数字按键、旋钮等设置波形参数(频率、幅度、偏置、相位);•按下Output使信号从CH1端口输出;•用同样的方法从CH2端口输出另一信号,用示波器观察两路信号。

改变信号参数,观察示波器上信号的变化。

用同样的方法可以产生三角波、方波、脉冲、白噪声等。

III编辑任意波形•关闭任何功能按键;•按下Arb;•选择“编辑”→“创建”;•输入所需周期、电压限定值和点数,然后按下“编辑点”,起始两点由仪器定义;•旋转旋钮选择需要编辑的点,使用“时间”、“电压”定义点,使用“插入点”插入点;•波形编辑器自动将最后一个点连接到点#1的电压电平,创建一个连续的波形。

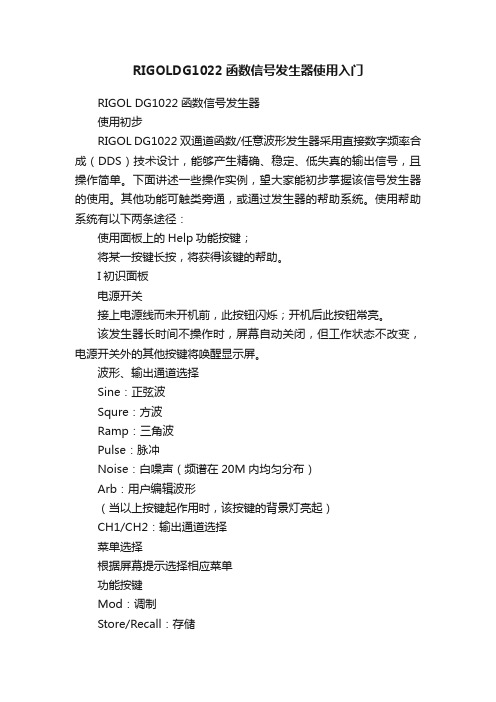

RIGOLDG1022函数信号发生器使用入门

RIGOLDG1022函数信号发生器使用入门

RIGOLDG1022函数信号发生器使用入门RIGOL DG1022函数信号发生器使用初步RIGOL DG1022双通道函数/任意波形发生器采用直接数字频率合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号,且操作简单。

下面讲述一些操作实例,望大家能初步掌握该信号发生器的使用。

其他功能可触类旁通,或通过发生器的帮助系统。

使用帮助系统有以下两条途径:使用面板上的Help功能按键;将某一按键长按,将获得该键的帮助。

I初识面板电源开关接上电源线而未开机前,此按钮闪烁;开机后此按钮常亮。

该发生器长时间不操作时,屏幕自动关闭,但工作状态不改变,电源开关外的其他按键将唤醒显示屏。

波形、输出通道选择Sine:正弦波Squre:方波Ramp:三角波Pulse:脉冲Noise:白噪声(频谱在20M内均匀分布)Arb:用户编辑波形(当以上按键起作用时,该按键的背景灯亮起)CH1/CH2:输出通道选择菜单选择根据屏幕提示选择相应菜单功能按键Mod:调制Store/Recall:存储Sweep:扫频Utility:提供对输出配置参数等的处理Burst:脉冲序列串Help:帮助数字按键输出按键与端口按下输出按键,背景灯亮起,且信号从相应端口输出II产生常见波形从CH1、CH2输出同频率、不同幅值、不同相位的正弦信号,并在示波器上观察。

操作过程如下:关闭任何功能键(功能键起作用时其背景灯亮起,再次按下则关闭);通过CH1/CH2按钮选择通道CH1;通过按键Sine选择波形;通过菜单按键、数字按键、旋钮等设置波形参数(频率、幅度、偏置、相位);按下Output使信号从CH1端口输出;用同样的方法从CH2端口输出另一信号,用示波器观察两路信号。

改变信号参数,观察示波器上信号的变化。

用同样的方法可以产生三角波、方波、脉冲、白噪声等。

III编辑任意波形关闭任何功能按键;按下Arb;选择“编辑”→“创建”;输入所需周期、电压限定值和点数,然后按下“编辑点”,起始两点由仪器定义;旋转旋钮选择需要编辑的点,使用“时间”、“电压”定义点,使用“插入点”插入点;波形编辑器自动将最后一个点连接到点#1的电压电平,创建一个连续的波形。

AFG1022 双通道随机功能生成器数据手册说明书

AFG1022 双通道随机功能生成器数据手册说明书

Arbitrary Function GeneratorAFG1022 DatasheetThe AFG1022 Arbitrary Function Generator provides a waveform generation tool with the best price performance ratio. It includes dual channel, 25 MHz bandwidth and up-to 10 V p-p output amplitude. The four run modes, 50 built-in frequently-used waveforms and the built-in 200 MHz frequency counter cover most waveform generation needs in yourexperiment and test jobs. The 3.95-inch TFT LCD, short-cut buttons, USB interface and PC software provide the most intuitive ways to configure the instrument.Features and benefitsDual-channel, 25 MHz sine wave, and 12.5 MHz square/pulse wave provides a cost effective solution for basic education and other applications125 MS/s sampling rate and 14-bit vertical resolution enable great signal fidelity1 mV p-p to 10 V p-p output amplitude over the whole frequency range The intuitive user interface shortens the learning curve for students and other users2 to 8,192-point length of memory for user-defined arbitrary waveforms 64-MByte internal non-volatile memory for arbitrary waveform storage Standard USB host/device for memory expansion and remote control Continuous, sweeping, burst, and modulation modes covers most requirements for students and other users to get the experiments/test job doneBuilt-in 200 MHz counter with 6-digit resolution offers an easy and precise way of frequency/period/pulse width/duty cycle measurement Menu and online help are in English and Simplified ChineseCompact form factor for stacking on other bench instruments to save valuable bench spaceFree ArbExpress makes user defined waveforms editing extremely easyCompatible with TekSmartLab ™ for easy teaching and learningApplicationsElectric and electronics experiments Communications experiments Sensor simulation Functional testPerformance and features1 μHz to 25 MHz sine waveform range, with 12-digit or 1 μHz resolution and a ±1 ppm drift high stability time base, provides great signal fidelity in the frequency domain. With 1 mV p-p to 10 V p-p output amplitude range, and 14-bit or 1 mV p-p resolution over the whole frequency range, there is no need to compromise between output amplitude and frequency any more.Four different run modes and four modulation modes cover most use cases with a cost effective solution. 50 most-frequently used standard and arbitrary waveforms are built-in for easy access. Up to 8,192 pointsarbitrary waveforms memory enables users to replicate real world signals captured with a Tektronix oscilloscope or defined with ArbExpress. The built-in 200 MHz and 6 digit resolution frequency counter is an easy andprecise way to measure frequencies/periods/pulse widths/duty cycles.Ease of useThe high-resolution 3.95-inch color TFT display shows relevant settings and parameters in both text and graphic formats, which give users full confidence in their settings, and let them focus on the task at hand. The front panel shortcut buttons and rotary knob make accesses to most frequently used functions and settings with minimum effort and time. The built-in 64-MByte non-volatile memory together with USB stick memory interface, provide unlimited space for user-defined waveform storage.Software and solutionsCompatible with ArbExpress, the user-defined arbitrary waveforms generated by the free software can be loaded on the AFG1022 easily with a USB memory stick.As a building block of Tektronix educational solution, the AFG1022 can be embedded into TekSmartLab and enable a cost efficient and effective way of teaching, learning, and lab management.SpecificationsChannelsNumber of channels 2Built-in waveformsBuilt-in waveforms Sine, Square, Pulse, Ramp, Noise, and 45 frequently used arbitrary waveformsSine waveRange 1 μHz to 25 MHzSine wave in burst mode 2 mHz to 25 MHzEffective maximum frequency out25 MHzAmplitude flatness (1 V p-p)<10 MHz±0.2 dB10 MHz to 25 MHz±0.3 dBHarmonic distortion< -50 dBc, 1 V p-p, 1 μHz to 25 MHzTotal harmonic distortion< 0.2% (10 Hz to 20 kHz, 1 V p-p)Spurious< -45 dBc, 1 V p-p, 1 μHz to 25 MHzPhase noise 1 MHz: < -110 dBc/Hz at 10 kHz offset, 1 V p-p (typical)Residual clock noise-57 dBm (typical)DatasheetAFG1022 Arbitrary Function Generator Datasheet Square waveRange 1 μHz to 12.5 MHzRise/fall time< 12 nsJitter (rms)< 1 ns (typical)Overshoot<5%Ramp waveRange 1 μHz to1 MHzLinearity≤ 0.1% of peak output at 10% - 90% of amplitude range, at 1 kHz, 1 V p-p, 50% symmetry (typical)Symmetry0.0% to 100.0%Pulse waveRange 1 mHz to 12.5 MHzPulse width range40.00 ns to 999,000 sPulse width resolution10 ps or 5 digitsPulse duty<1 MHz, 0.001% to 99.999% (limitations of pulse duty width apply)1 MHz to 12.5 MHz, 50% fixedEdge transition time< 12 ns, fixedOvershoot< 5% (typical)Jitter (rms)< 1 ns (typical)NoiseNoise bandwidth (-3 dB)25 MHzNoise type White GausianDCRange-5 V to +5 V, 50 Ω load10 V to + 10 V, open circuit or high Z loadDatasheetArbitrary waveformRange 1 μHz to 10 MHzArbitrary waveform in burst mode 2 mHz to 10 MHzEffective analog bandwidth (-3 dB)30 MHzNon-volatile memory64 MByteMemoryLength 2 to 8,192: 125 MS/sSampling rate125 MS/sVertical resolution14 bitsRise and fall time< 10 nsJitter (rms)< 6 ns (typical)FrequencyResolution 1 μHz or 12 digitsInternal reference stability±1 ppm at 0 - 40 °CInternal reference aging±1 ppm per yearAmplitudeRange 1 mV p-p to 10 V p-p, 50 Ω load2 mV p-p to 20 V p-p, open circuit or high Z loadAccuracy±(1% of setting +1 mV p-p), (1 kHz sine waveform, 0 V offset)Resolution 1 mV p-p, 1 mV rms or 4 digitsUnits V p-p, V rmsOutput impedance50 Ω (typical)Local impedance setting Selectable: 50 Ω, 1 Ω to 10.000 kΩ, High Z (adjusts displayed amplitude according to selected load impedance) Isolation No floating ground, signal ground connected to chassis groundSignal output protection Short-circuit tolerance, main output automatically disabled when over currentAFG1022 Arbitrary Function Generator Datasheet DC offsetRange±(5 V pk – Amplitude pp/2), 50 Ω load±(10 V pk – Amplitude pp/2), open circuit or high Z loadAccuracy±(1% of |setting| + 1 mV + 0.5% of amplitude (V p-p))Resolution 1 mV or 4 digitsModulation 1Amplitude modulationCarrier waveforms Sine, square, ramp, arbitrary, except DC and noiseSource Internal / externalInternal modulatingSine, square, ramp, noise, arbitrarywaveformsInternal AM frequency 2 mHz to 20 kHzDepth0.0% to 100.0%Frequency modulationCarrier waveforms Sine, square, ramp, arbitrary, except DC and noiseSource Internal / externalSine, square, ramp, noise, arbitraryInternal modulatingwaveformsInternal modulating frequency 2 mHz to 20 kHzFrequency deviation 2 mHz to 12.5 MHzPhase modulationCarrier waveforms Sine, square, ramp, arbitrary, except DC and noiseSource Internal / externalSine, square, ramp, noise, arbitraryInternal modulatingwaveformsInternal PM frequency 2 mHz to 20 kHzPhase Deviation0° to 180°Frequency shift keyingCarrier waveforms Sine, square, ramp, arbitrary, except DC and noiseSource Internal / external50% duty cycle squareInternal modulatingwaveformsFSK rate 2 mHz to 100 kHz1Modulation, sweeping, and burst modes are only available in channel 1.Sweeping 1Carrier waveforms Sine, square, rampMinimum start-stop frequency 1 μHzMaximum start-stop frequency Sine: 25 MHzSquare: 12.5 MHzRamp: 1 MHzType Linear, logarithmicDirection Up / downSweep time 1 ms to 500 s ± 0.1%Trigger sources Internal, external, or manualBurst 1Waveforms Sine, square, ramp, pulse, arbitrary except DC and noise Types Count (1 to 50,000 cycles), infinite, gatedStart phase-360° to +360°Trigger sources Internal, external, or manualInternal trigger interval(40 ns or (cycles x period) to 500 s) ± 1%Gate source External triggerFrequency counterFunction Frequency, period, positive pulse width, duty cycleFrequency range100 mHz to 200 MHzFrequency resolution 6 digitsCoupling mode AC, DCVoltage Range and Sensitivity, DCcoupled (non-modulation signal)100 mHz to 100 MHz250 mV p-p to 5 V p-p (AC + DC)100 MHz to 200 MHz450 mV p-p to 3 V p-p (AC + DC)Voltage range and sensitivity, ACcoupled (non-modulation signal)1 Hz to 100 MHz250 mV p-p to 5 V p-p100 MHz to 200 MHz450 mV p-p to 4 V p-pPulse width and duty cycle measure 1 Hz to 10 MHzDatasheetInput impedance 1 M Ω in parallel with 100 pFHigh frequency noise restraint(HFR)On / Off (HFR frequency = 500 kHz) Sensitivity Low, middle, or highTrigger level range-2.5 V to +2.5 VAuxiliary inputs and outputsExternal modulation inputInput frequency range DC to 20 kHzInput voltage range All except FSK: ±1 V full scale, FSK: 3.3 V logic level Input impedance12 kΩ (typical)External trigger inputLevel TTL-compatibleSlope Rising or falling (selectable)Pulse Width>100 nsExternal reference clock input(Shared with Frequency Counter Input) Impedance400 Ω, AC coupledRequested Input voltageswing100 mV p-p to 5 V p-pLocking range10 MHz ±9 kHzExternal reference clock outputFrequency10 MHzImpedance50 Ω, DC coupledAmplitude 1.6 V p-p into 50 Ω loadCommunication interfaceUSB Host and device, USB TMC complianceDisplayDisplay type 3.95-inchDisplay resolution480 by 320Display colors65,536 AFG1022 Arbitrary Function Generator DatasheetFrequency counterDatasheetMenu and online help languagesMenu and online help languages English and Simplified ChinesePower sourceSupply220-240 VAC, 100-120 VAC, 50/60 Hz, CATⅡConsumption Less than 28 WFuse110 V: 250 V, F4AL220 V: 250 V, F2ALWarm-up time30 minutes (typical)Physical characteristicsDimensions (W, H, D)235 × 110 × 295 mm (9.2 × 4.33 × 11.61 in)WeightNet 3.4 kg (7.4 lbs)Shipping 4.7 kg (10.3 lbs)EMC environment and safetyTemperatureWorking0 ℃ to 40 ℃ (32 °F to 104 °F)Storage-20 ℃ to 60 ℃ (-4 °F to 144 °F)Relative humidity Operating: ≤ 80%, +0 °C to +40 °C (+32 °F to +104 °F)Non-operating: 5% to 90%, < +40 °C (+104 °F), non-condensingNon-operating: 5% to 80%, ≥ +40 °C (+104 °F) to ≤ +60 °C (+140 °F), non-condensingAltitude Operating: up to 3,000 m (9842 ft.)Non-operating: up to 12,000 m (39,368 ft)Cooling method Fan coolingEMC complianceEuropean Union EN 61326-1Australia/NZ CISPR 11, Class ASafety complianceEN61010-1IEC61010-1AFG1022 Arbitrary Function Generator Datasheet Ordering informationModelsAFG1022Arbitrary Function GeneratorInstrument optionsPower plug optionsOpt. A0North America power plug (115 V, 60 Hz)Opt. A1Universal Euro power plug (220 V, 50 Hz)Opt. A2United Kingdom power plug (240 V, 50 Hz)Opt. A3Australia power plug (240 V, 50 Hz)Opt. A5Switzerland power plug (220 V, 50 Hz)Opt. A6Japan power plug (100 V, 50/60 Hz)Opt. A10China power plug (50 Hz)Opt. A11India power plug (50 Hz)Opt. A12Brazil power plug (60 Hz)Opt. A99No power cordService optionsOpt. C3Calibration Service 3 YearsOpt. C5Calibration Service 5 YearsOpt. R5Repair Service 5 Years (including warranty)Opt. R5DW Repair Service Coverage 5 Years (includes product warranty period). 5-year period starts at time of instrument purchase Probes and accessories are not covered by the warranty and Service Offerings. Refer to the datasheet of each probe and accessory model for its unique warranty and calibration terms.AccessoriesStandard AccessoriesAFG1022 Arbitrary/Function Generator Safety and Compliance Instructions; printed document AFG1022 Documentation CD containing the following PDF documents:AFG1022 Arbitrary/Function Generators Quick Start User Manual, EnglishAFG1022 Arbitrary/Function Generators Quick Start User Manual, Simplified Chinese AFG1022 Arbitrary/Function Generators Programmer ManualAFG1022 Arbitrary/Function Generators Specifications and Performance Verification Manual Packing listPower cord, specified by country Certificate of calibration ; printed document USB cable x 1, Type A to Type B BNC cable x 2Tektronix Supplemental Information Sheet For the Peoples Republic of China: China RoHs; printed document Fuse, cartridge; 5 x 20 mm, 2 A, 250 V, time-delay Fuse, cartridge; 5 x 20 mm, 4 A, 250 V, time-delayWarrantyThree year warranty on parts and laborRecommended accessories174-4401-xx, USB cable, type A to type B cable – three feet 174-5194-xx, USB cable, type A to type B cable – six feet012-1732-xx, BNC cable assembly, 0 to 1 GHz, shielded – three feet 159-0107-xx, Fuse, cartridge; 5 x 20 mm, 2 A, 250 V, time-delay159-0397-xx, Fuse, cartridge; 5 x 20 mm, 4 A, 250 V, time-delayTektronix is registered to ISO 9001 and ISO 14001 by SRI Quality System Registrar.Product Area Assessed: The planning, design/development and manufacture of electronic Test and Measurement instruments.DatasheetAFG1022 Arbitrary Function Generator Datasheet 11DatasheetASEAN / Australasia (65) 6356 3900 Austria 00800 2255 4835*Balkans, Israel, South Africa and other ISE Countries +41 52 675 3777 Belgium 00800 2255 4835*Brazil +55 (11) 3759 7627 Canada180****9200Central East Europe and the Baltics +41 52 675 3777 Central Europe & Greece +41 52 675 3777 Denmark +45 80 88 1401Finland +41 52 675 3777 France 00800 2255 4835*Germany 00800 2255 4835*Hong Kong 400 820 5835 India 000 800 650 1835 Italy 00800 2255 4835*Japan 81 (3) 6714 3010 Luxembourg +41 52 675 3777 Mexico, Central/South America & Caribbean 52 (55) 56 04 50 90Middle East, Asia, and North Africa +41 52 675 3777 The Netherlands 00800 2255 4835*Norway 800 16098People's Republic of China 400 820 5835 Poland +41 52 675 3777 Portugal 80 08 12370Republic of Korea 001 800 8255 2835 Russia & CIS +7 (495) 6647564 South Africa +41 52 675 3777Spain 00800 2255 4835*Sweden 00800 2255 4835*Switzerland 00800 2255 4835*Taiwan 886 (2) 2656 6688 United Kingdom & Ireland 00800 2255 4835*USA180****9200* European toll-free number. If not accessible, call: +41 52 675 3777For Further Information. Tektronix maintains a comprehensive, constantly expanding collection of application notes, technical briefs and other resources to help engineers working on the cutting edge of technology. Please visit . Copyright © Tektronix, Inc. All rights reserved. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material. Specification andprice change privileges reserved. TEKTRONIX and TEK are registered trademarks of Tektronix, Inc. All other trade names referenced are the service marks, trademarks, or registered trademarks of their respective companies.09 Dec 2014 75W-30936-0 。

函数发生器(使用手册)

函数发生器(使用手册)

函数发⽣器(使⽤⼿册)函数发⽣器(使⽤⼿册)5.⾯板介绍.控制按钮和指⽰灯说明1)PWR(电源开关)为函数发⽣器电源控制。

2)PWR ON(电源开关指⽰器)显⽰电源之开关状态。

3)RANGE(档位开关)有7个频率范围按键提供频率选择,每档位为10倍增。

每个频率范围按键皆为互锁设定,按下其中⼀个,便会⾃动解除其余按键。

4)FUNCTION(波形选择开关)三个互相锁定的按键可供选择需要的输出波形。

按⼀个开关即可将先前的设定解除。

可提供的波形有⽅波、三⾓波和正弦波,以满⾜⼤多数的应⽤。

5)频率调整旋钮提供在各档位的频率范围之内调整所需之频率。

虽然从刻度0.2,⽽频率旋钮的动态范围则是1000:1。

例如,不改变频率档位(置于100K),⽽设定输出信号频率会在200KHZ和200HZ之间。

6)DUTY(波形对称旋钮)输出⼩型及TTL脉冲输出的周期对称性由DUTY旋钮控制。

当此旋钮置于CAL位置时,输出波形的时间对称⽐是50/50或近似于100%的对称。

可变对称可经由不同频率范围(RANGE)和频率调整来设定,先将其中⼀半波形固定不变,再由SUTY调整旋钮调整另⼀半波形的周期来达成不同脉冲宽度。

这个独特的特性可产⽣斜波,可变脉冲宽度和可变对称周期的脉冲波及为对称的正弦波。

7)DUTYINV(反相开关)此按钮可将原来DUTY钮所设定的波形的有效周期改变成反相。

表5-1图解说明了INV开关和DUTY旋钮作⽤。

8)DCOFFSET(直流偏移量)DCOFFSET旋钮拉左起状态时,具有直流准位的功能,可⽤⼼调整输出波形的直流准位。

9)AMPL/-20dB(输出衰减及振幅调整钮)本旋钮可连续调整输出波形到20dB衰减及调整振幅。

若将此旋钮拉出,则输出再衰减20dB。

10)ATT(衰减)按下此键将输出信号衰减20dB,输出最⼤衰减可达40dB。

11)OUTPUT(输出端⼦)在输出端⼦(开路)可输出振幅⾼达20Vpp的⽅波、三⾓波、正弦波、斜波及脉冲波。

DG1022信号发生器用户说明材料

RIБайду номын сангаасOL
用户手册
DG1022 双通道 函数/任意波形发生器
2009 年 8 月 RIGOL Technologies, Inc.
RIGOL
版权
© 2008 北京普源精电科技有限公司版权所有。
商标信息
RIGOL 是北京普源精电科技有限公司的注册商标。
声明
本公司产品受已获准及尚在审批的中华人民共和国专利的保护。 本公司保留改变规格及价格的权利。 本手册提供的信息取代以往出版的所有资料。 对于本手册可能包含的错误,或因手册所提供的信息及演绎的功能,以及因使用本手册 而导致的任何偶然或继发的损失,RIGOL概不负责。未经RIGOL事先书面许可不得影 印复制或改编本手册的任何部分。
性能特点:
DDS 直接数字合成技术,得到精确、稳定、低失真的输出信号; 双通道输出,可实现通道耦合,通道复制; 输出 5 种基本波形,内置 48 种任意波形; 可编辑输出 14-bit、4k 点的用户自定义任意波形; 100MSa/s 采样率; 频率特性:
正弦波:1µHz 到 20MHz 方 波:1µHz 到 5MHz 锯齿波:1µHz 到 150kHz 脉冲波:500µHz 到 3MHz 白噪声:5MHz 带宽 (-3dB) 任意波形:1μHz 到 5MHz 幅度范围(CH1):
任意波形设置 ......................................................................................... 2-15
选择任意波形................................................................................... 2-16 用户自定义任意波形 ......................................................................... 2-19

DG1022双通道函数(任意波形)发生器

DG1022双通道 函数/任意波形发生器
基本操作使用方法
ห้องสมุดไป่ตู้
一、主要功能
➢ 双通道输出,可实现通道耦合,通道复制; ➢ 可编辑输出 14-bit、4k 点用户自定义任意波形; ➢ 输出频率特性:
– 正弦波:1µHz 到 20MHz – 方 波:1µHz 到 5MHz – 锯齿波:1µHz 到 150kHz – 脉冲波:500µHz 到 3MHz – 白噪声:5MHz 带宽 (-3dB) – 任意波形:1μHz 到 5MHz ➢ 输出幅度范围:2mVPP ~ 10VPP (50 Ω)
操作步骤: ➢1.设置频率值
(1) 按 Square → 频率/周期 软键切换,软 键菜单 频率 反色显示;
(2) 使用数字键盘输入“1”,选择单位 “MHz”,设置频率为 1MHz。
使用实例二:输出方波
➢ 2.设置幅度值 (1) 按 幅值/高电平 软键切换,软键菜单 幅值 反 色显示; (2) 使用数字键盘输入“2”,选择单位“VPP”, 设置幅值为 2VPP。
➢ 3.设置偏移量 (1) 按 偏移/低电平 软键切换,软键菜单 偏移 反 色显示; (2) 使用数字键盘输入“10”,选择单位“mVDC”, 设置偏移量为 10mVDC。
使用实例二:输出方波
➢4.设置占空比 (1) 按 占空比 软键菜单 占空比 反色显示; (2) 使用数字键盘输入“30”,选择单位 “%”,设置占空比为 30%。
二、前面板
三、后面板
四、3 种用户界面显示模式
可通过前面板左侧的 View 按键切换:单 通道常规模式、通道图形模式、双通道常 规模式。
单通道常规显示模式
3 种用户界面显示模式
单通道图形显示模式

函数发生器(使用手册)

函数发生器(使用手册)5.面板介绍.控制按钮和指示灯说明1)PWR(电源开关)为函数发生器电源控制。

2)PWR ON(电源开关指示器)显示电源之开关状态。

3)RANGE(档位开关)有7个频率范围按键提供频率选择,每档位为10倍增。

每个频率范围按键皆为互锁设定,按下其中一个,便会自动解除其余按键。

4)FUNCTION(波形选择开关)三个互相锁定的按键可供选择需要的输出波形。

按一个开关即可将先前的设定解除。

可提供的波形有方波、三角波和正弦波,以满足大多数的应用。

5)频率调整旋钮提供在各档位的频率范围之内调整所需之频率。

虽然从刻度0.2,而频率旋钮的动态范围则是1000:1。

例如,不改变频率档位(置于100K),而设定输出信号频率会在200KHZ和200HZ之间。

6)DUTY(波形对称旋钮)输出小型及TTL脉冲输出的周期对称性由DUTY旋钮控制。

当此旋钮置于CAL位置时,输出波形的时间对称比是50/50或近似于100%的对称。

可变对称可经由不同频率范围(RANGE)和频率调整来设定,先将其中一半波形固定不变,再由SUTY调整旋钮调整另一半波形的周期来达成不同脉冲宽度。

这个独特的特性可产生斜波,可变脉冲宽度和可变对称周期的脉冲波及为对称的正弦波。

7)DUTYINV(反相开关)此按钮可将原来DUTY钮所设定的波形的有效周期改变成反相。

表5-1图解说明了INV开关和DUTY旋钮作用。

8)DCOFFSET(直流偏移量)DCOFFSET旋钮拉左起状态时,具有直流准位的功能,可用心调整输出波形的直流准位。

9)AMPL/-20dB(输出衰减及振幅调整钮)本旋钮可连续调整输出波形到20dB衰减及调整振幅。

若将此旋钮拉出,则输出再衰减20dB。

10)ATT(衰减)按下此键将输出信号衰减20dB,输出最大衰减可达40dB。

11)OUTPUT(输出端子)在输出端子(开路)可输出振幅高达20Vpp的方波、三角波、正弦波、斜波及脉冲波。

RIGOL DG 函数信号发生器使用入门

RIGOL DG1022函数信号发生器使用初步RIGOL DG1022双通道函数/任意波形发生器采用直接数字频率合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号,且操作简单。

下面讲述一些操作实例,望大家能初步掌握该信号发生器的使用。

其他功能可触类旁通,或通过发生器的帮助系统。

使用帮助系统有以下两条途径:•使用面板上的Help功能按键;•将某一按键长按,将获得该键的帮助。

I初识面板•电源开关接上电源线而未开机前,此按钮闪烁;开机后此按钮常亮。

该发生器长时间不操作时,屏幕自动关闭,但工作状态不改变,电源开关外的其他按键将唤醒显示屏。

•波形、输出通道选择Sine:正弦波Squre:方波Ramp:三角波Pulse:脉冲Noise:白噪声(频谱在20M内均匀分布)Arb:用户编辑波形(当以上按键起作用时,该按键的背景灯亮起)CH1/CH2:输出通道选择•菜单选择根据屏幕提示选择相应菜单•功能按键Mod:调制Store/Recall:存储Sweep:扫频Utility:提供对输出配置参数等的处理Burst:脉冲序列串Help:帮助•数字按键•输出按键与端口按下输出按键,背景灯亮起,且信号从相应端口输出II产生常见波形从CH1、CH2输出同频率、不同幅值、不同相位的正弦信号,并在示波器上观察。

操作过程如下:•关闭任何功能键(功能键起作用时其背景灯亮起,再次按下则关闭);•通过CH1/CH2按钮选择通道CH1;•通过按键Sine选择波形;•通过菜单按键、数字按键、旋钮等设置波形参数(频率、幅度、偏置、相位);•按下Output使信号从CH1端口输出;•用同样的方法从CH2端口输出另一信号,用示波器观察两路信号。

改变信号参数,观察示波器上信号的变化。

用同样的方法可以产生三角波、方波、脉冲、白噪声等。

III编辑任意波形•关闭任何功能按键;•按下Arb;•选择“编辑”→“创建”;•输入所需周期、电压限定值和点数,然后按下“编辑点”,起始两点由仪器定义;•旋转旋钮选择需要编辑的点,使用“时间”、“电压”定义点,使用“插入点”插入点;•波形编辑器自动将最后一个点连接到点#1的电压电平,创建一个连续的波形。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阻抗 保护 载波 源 调制波 调制深度 FM 调制(CH1) 载波 源 调制波 频偏 PM 调制(CH1) 载波 源 调制波 相偏 FSK 调制(CH1) 载波 源 调制波 扫频(CH1) 载波 类型 方向 扫频时间 触发源 脉冲串(CH1) 波形 类型 起止相位 内部周期 门控源 触发源 后面板连接器 外部调制 外部触发 触发输入 输入电平 斜率 脉冲宽度 输入阻抗 反应时间
[1]
通道 1 ≤1 Vpp -45 dBc -45 dBc >1 Vpp -45 dBc -40 dBc
通道 2 ≤1 Vpp -45 dBc -45 dBc -45 dBc >1 Vpp -45 dBc -40 dBc -35 dBc
-45 dBc -35 dBc DC ~ 20 kHz,1 Vpp <0.2%
2
正弦频谱纯度 谐波失真 DC-1 MHz 1 MHz - 5 MHz 5 MHz - 20 MHz 总谐波失真 寄生信号(非谐波) 相位噪声 方波信号特性 上升/下降时间 过冲 占空比 不对称性(50%占空比) 抖动 锯齿波信号特性 线性度 对称性 脉冲信号特性 脉冲宽度 过冲 抖动 任意波特性 波形长度 垂直分辨率 采样率 最小上升/下降时间 抖动(RMS) 非易失存储(共 10 个) 输出特性 幅度
周期的 1% + 20 ns(典型值,1 kHz,1 Vpp) 6 ns +周期的 0.1%(典型值,1 kHz,1 Vpp) < 峰值输出的 0.1%,(典型值,1 kHz,1 Vpp,对称性 100%) 0% 到 100% 最大 2000 s:最小 20 ns,最小分辨率 1 ns < 5% 6 ns + 周期的 100 ppm 通道 1 4k 点 14 bits(包含符号) 100 MSa/s 35 ns(典型值) 6 ns + 30 ppm(典型值) 10 个波形 通道 1 2 mVpp ~ 10 Vpp (50 ) 4 mVpp ~ 20 Vpp (高阻) 通道 2 1k 点 10 bits (包含符号) 100 MSa/s 35 ns(典型值) 6 ns + 30 ppm(典型值) 10 个波形 通道 2 2 mVpp ~ 3 Vpp (50 ) 4 mVpp ~ 6 Vpp (高阻) ± (设置值的 2%+2 mVpp) <100 kHz 0.1 dB 100 kHz ~ 5 MHz 0.15 dB 5 MHz ~ 20 MHz 0.3 dB 通道 2 1.5 V (50 ) 3 V (高阻) ± (|偏移设置|的 2%+2 mV) 通道 2
3
垂直分辨率(1 kHz 正弦波) ± (设置值的 2%+2 mVpp) 幅度平坦度 (相对 1 kHz 正弦 波,5 Vpp)[1] 直流偏移 范围(DC) 偏移精度 波形输出 <100 kHz 0.1 dB 100 kHz ~ 5 MHz 0.15 dB 5 MHz ~ 20 MHz 0.3 dB 通道 1 5 V (50) 10 V (高阻) ± (|偏移设置|的 2%+2 mV) 通道 1
RIGOL
数据手册
DG1022 双通道函数/任意波形发生器
产品综述
RIGOL DG1022 双通道函数/任意波 形发生器采用直接数字频率合成 (DDS)技术设计,能够产生精确、 稳定、低失真的输出信号。
应用领域
模拟传感器 实际环境信号 电路功能测试 IC芯片测试
主要特色
采用先进的DDS技术,双通道输出,100 MSa/s采样率,14 bits垂直分辨率 输出5种标准波形,内置48种任意波形 丰富的调制功能:AM、FM、PM、FSK,以及 输出线性/对数扫描和脉冲串波形 丰富的输入输出:波形输出,同步信号输出, 外接调制源,外接基准10MHz时钟源,外触 发输入; 独特的通道耦合和通道复制功能 内置高精度、宽频带频率计,可测量范围: 100 mHz ~ 200 MHz(单通道) 标准配置接口:USB Device,USB Host,支 持U盘存储 可与DS1000系列数字示波器无缝互连 配置功能强大的任意波编辑软件UltraWave 支持远程命令控制
UltraWave 提供 9 种标准波形: Sine , Square, Ramp, Pulse,ExpRise,ExpFall, Sinc,Noise 和 DC,可满足最基本的需求; 同时还为用户提供了手动绘制、点点之间 的连线绘制、任意点编辑的绘制方式,使 创建复杂波形轻而易举;多文档界面的管 理方式可使用户同时编辑多个波形文件。 UltraWave 更具有以下实用功能: 将所创建的任意波存储为.txt (文本文 件) 、.csv(CSV 文件) 、.rdf(任意波 形文件) 。 读取 DS 系列数字示波器存储的.Wfm 波形文件。 打印波形。 将所创建的任意波下载到 DG1022 内 部存储器中。
脉冲串输出:提供多种波形函数的脉冲串
输出,可持续特定数目的波形循环或应用外 部门控信号。
双通道耦合、复制功能
内置频率计
双通道耦合:设定基准通道和耦合频率/相
位差后, 另一通道的频率/相位将随基准通道 的改变而改变,并且始终保持所设定的耦合 频率/相位差。
内置频率计测量范围 100 mHz ~ 200 MHz。 可测量参数:频率、周期、占空比、正脉宽 和负脉宽。 频率计的设置分为自动和手动两种方式:
人性化设计
多种显示模式 清晰的图形化界面 支持中英文菜单及输入法 按键帮助,方便信息获取 文件管理 (支持 U 盘和本地存储)
2011 年 5 月 RIGOL Technologies, Inc.
双通道输出、内置任意波、可编辑任意波
双通道输出:可分别设置两个通道的波形和
电压范围和灵敏度(非调制信号)
1 Hz ~ 10 MHz(100 mVpp ~ 10 Vpp) 输入阻抗 1 MΩ AC、DC 高频噪声抑制(HFR)打开或关闭
输入调节
耦合方式 高频抑发电平可手动/自动调整 触发电平范围:± 3 V (0.1%~ 100%) 分辨率:6 mV
丰富的调制功能、扫频输出、脉冲串输出
丰富的调制功能: 支持 AM, FM, PM, FSK,
可直观的观察已调制的波形,特别适合教育 培训方面的应用。
扫频输出: 在指定的扫描时间内从开始频率
到终止频率以线性或对数方式变化输出。扫 描时间设置范围:1 ms ~ 500 s。可使用正 弦波、方波、锯齿波或任意波产生扫频输出。
4
脉冲串:< 500 ns (典型值) 触发输出 电平 脉冲宽度 输出阻抗 最大频率 同步输出(CH1) 电平 脉冲宽度 输出阻抗 最大频率 频率计指标 测量功能 频率范围 频率分辨率 自动模式 频率、周期、正/负脉冲宽度、占空比 单通道: 100 mHz ~ 200 MHz 6 位/秒 1 Hz ~ 200 MHz 直流偏移范围 DC 耦合 手动模式 AC 耦合 脉冲宽度和占空 比测量 100 mHz ~ 100 MHz 100 MHz ~ 200 MHz 1 Hz ~ 100 MHz 100 MHz ~ 200 MHz 200 mVpp ~ 5 Vpp ± 1.5 VDC 20m VRMS ~ ± 5 Vac+dc 40m VRMS ~ ± 5 Vac+dc 50m Vpp ~ ± 5 Vpp 100m Vpp ~ ± 5 Vpp TTL 兼容 > 50 ns (典型值) 50 (典型值) 2 MHz TTL 兼容 > 400 ns (典型值) 50 (典型值) 1 MHz
注: [1] 非典型值条件下,指标会略有不同。 [2] 常温下短路半小时以内,对电路没有影响。 通道 1 具有过压保护功能。当信号输出端与外部电路连接时,仪器输出电压 Vout 与外部电路可能产生的回灌电压 Vin 存在以下关系: 当 Vout≤1VDC,Vin 的保护范围为:±6.5V 当 Vout>1VDC,Vin 的保护范围为:±12.5V 其中,Vout=Amplitude/2+|Offset|,Amplitude 和 Offset 分别为输出信号的幅度和偏移量。 当 Vin 超出给定的保护范围,信号发生器将自动关闭输出。 通道 2 可承受的外部电压范围为:± 3V。 [3] 外部输入电压不得超过± 5V,否则有可能会造成仪器的损坏。
参数及输出开关。操作菜单“同相位”可使能 双通道输出时相位同步。
任意波形输出:仪器内置 48 种任意波形(含
直流) ,包括常用、数学、工程、窗函数及其他 常见波形。
可编辑任意波:可编辑输出 14bits,4kpts 的
任意波形。 仪器内部提供 10 个非易失性存储空 间以存储用户自定义的任意波形。通过上位机 软件 Ultrawave 可编辑和存储更多任意波形。

窗口运算:可对两个窗口中的波形进行“+”、 “-”、“×”运算。 绝对值运算:可对选中的波形做绝对值运算。 滤波: 可对整个波形进行低通滤波或平滑处理。
技术指标
除非另有说明,所用技术规格都适用于 DG1022 双通道函数/任意波形发生器。信号发生器必须首先满 足以下两个条件,才能达到这些规格标准: 仪器必须在规定的操作温度(18°C ~ 28°C)下连续运行 30 分钟以上。 所有技术规格在温度变化小于 5℃ 条件下才能满足。
双通道复制:可将其中一个通道的参数快
速复制到另外一个通道,而不改变另一个通 道的输出波形。
自动模式:信号发生器将自动设置耦合方
式, 灵敏度, 触发电平以及高频抑制的开关。
手动模式: 可设置直流/交流, 灵敏度 (低,
中,高) ,触发电平,高频抑制的开/关。
1
功能强大的任意波编辑软件 UltraWave
[3] [2]
50 (典型值) 短路保护,过载自动禁用波形输出
