气瓶减压阀接口尺寸
气体减压阀规格型号_概述说明以及解释
气体减压阀规格型号概述说明以及解释1. 引言1.1 概述气体减压阀作为控制系统中的关键元件，起着调节和稳定气体流量和压力的重要作用。
它们广泛应用于各个领域，如石油化工、能源、医药等，并扮演着保护设备和人员安全的角色。
1.2 文章结构本文将全面介绍气体减压阀规格型号的相关知识。
首先，在“2. 气体减压阀规格型号概述”部分里，我们将讨论气体减压阀的定义、作用以及不同类型的分类和特点。
其次，在“3. 气体减压阀规格型号解释”部分，我们将解释规格型号的基本概念与表示方法，并指导如何根据使用要求选择合适的规格型号。
最后，在“4. 气体减压阀周边技术与标准要求说明”部分，我们将探讨安装方式、连接方式以及相关技术标准对气体减压阀的要求，并提供常见问题解答与故障排除指南。
1.3 目的本文旨在帮助读者全面了解气体减压阀规格型号的概念、分类与选择方法，增强对其在工业领域中的应用范围和重要性的认知。
通过本文的解读，读者将能够更好地了解如何根据实际需求选择适合的气体减压阀规格型号，并理解其在系统中的作用及相关技术要求。
请注意，以上内容为普通文本格式回答。
2. 气体减压阀规格型号概述2.1 气体减压阀的定义与作用气体减压阀是一种用于降低气体压力的装置，它通过调节进出口之间的压力差来控制气体的流量和压力级别。
它的主要作用是将高压气体降低到所需的工作压力范围，以满足设备或工艺过程所需。
2.2 不同类型气体减压阀的分类和特点气体减压阀根据不同的工作原理和结构形式可以分为多种类型，常见的包括弹簧式减压阀、膜片式减压阀、活塞式减压阀等。
- 弹簧式减压阀：通过设置弹簧预紧力来控制进出口之间的开启和关闭程度，从而达到调节流量和降低气体压力的目的。
它具有结构简单、灵敏度高、稳定性好等特点，常用于一般工业应用中。
- 膜片式减压阀：利用薄膜片受力变形来实现对进出口之间开度的调节，从而达到对流量和压力的控制。
它具有反应速度快、启闭平稳等特点，常用于对流量要求较高的系统中。
常用气体阀门的种类和技术规格
常用气体阀门的种类和技术规格常用气体阀门的种类和技术规格氧气瓶阀适用介质氧气，公称工作压力15MPa，公称通径3mm，出口螺纹φ7夹箍1-φ6定位销，与气瓶连接螺纹 BS3411-1/14 直通式截止阀适用介质氧、氢、氮、空，公称工作压力15MPa，公称通径4mm，进口连接尺寸内螺纹W22×1/14,出口连接尺寸W22×1/14天然气瓶阀适用介质天然气，公称工作压力20MPa，公称通径5mm，出口螺纹与气瓶连接螺纹BS341-1，安全装置温度或压力27±3MPa,100℃±5℃针形式氟利昂气瓶阀适用介质氟利昂，公称工作压力 3MPa，公称通径 7mm，出口螺纹G3/4，与气瓶连接螺纹GB 8335PZ27.8mm,安全装置温度或压力70℃+4℃/-2℃活瓣式一氧化二氮气瓶阀适用介质一氧化二氮，公称工作压力 15MPa,公称通径 4mm,出口螺纹CGA326，与气瓶连接螺纹GB8335，PZ27.8，安全装置温度或压力21±1.5活瓣式氢气瓶阀适用介质氧气、氢气、氮气，公称工作压力15MPa,公称通径4mm,出口螺纹CGA350，与气瓶连接螺纹GB8335，PZ27.8，安全装置温度或压力21±1.5活瓣式氩气瓶阀适用介质氦、氖、氩、氪、氙，公称工作压力15MPa,公称通径4mm,出口螺纹内螺纹CGA580，与气瓶连接螺纹 3/4-14-NGT，安全装置温度或压力28±2直通式截止阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径25mm，进口连接尺寸φ38银焊,出口连接尺寸φ38银焊活瓣式二氧化碳气瓶阀适用介质二氧化碳，公称工作压力15MPa,公称通径CGA320,出口螺纹3/4-14-NGT，安全装置温度或压力21±1.5单向止逆阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径6mm，进口连接尺寸 G5/8，出口连接尺寸W21.8×1/14-LH 天然气充气阀适用介质天然气，公称工作压力20MPa，公称通径4mm，出口连接 NPT1/4，M14×1.5进口连接活塞式孔12活瓣式氧气瓶阀适用介质氧气、空气、氮气,公称工作压力20MPa，公称通径4mm，内螺纹G5/8，与气瓶连接螺纹GB8335PZ27.8mm，安全装置或压力28±2直通式截止阀适用介质氧、氢、氮、空，公称工作压力15MPa，公称通径4mm，进口连接尺寸 G5/8,出口连接尺寸内螺纹G1/2氮气减压器适用介质氮气，公称工作压力进口≤15MPa，出口≤6MPa,公称通径φ3～φ10mm，其它介质产品乙炔、氧、氢、氩，安全装置≤10MPa,进口连接螺纹 G5/8、G3/4,出...直角式截止阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径15mm，进口连接尺寸内螺纹3/4，出口连接尺寸内螺纹3/4 氧气瓶阀适用介质氧气，公称工作压力15MPa，公称通径1.5mm，出口螺纹φ7夹箍2-φ4.8定位销，与气瓶连接螺纹 3/4-16-UNF 活瓣式氧气瓶阀适用介质氧气、空气、氮气,公称工作压力15MPa，公称通径3mm，内螺纹 G5/8，与气瓶连接螺纹 GB8335PZ27.8mm，氧气瓶阀适用介质氧气，公称工作压力15MPa，公称通径3mm，出口螺纹φ7夹箍2-φ4.7定位销，与气瓶连接螺纹 3/4-14-NGT 天然气截止阀适用介质天然气，公称工作压力20MPa，公称通径4mm，出口连接卡套式孔6，进口连接卡套式孔6，直角式截止阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径8mm，进口连接尺寸 G1/2，出口连接尺寸 G3/4隔膜式氧气瓶阀适用介质氧气、空气、氮气，公称工作压力15MPa，公称通径2mm，出口螺纹W21.8×1/14，与气瓶连接螺纹 GB8335PZ19.2mm 轴联式氟利昂气瓶阀适用介质氟利昂，公称工作压力12.5MPa，公称通径4mm，出口螺纹 G3/4，与气瓶连接螺纹GB8335PZ27.8mm医用小型氧气瓶阀适用介质氧气，公称工作压力 20MPa,公称通径 2mm，出口螺纹21.8×14牙/寸，与气瓶连接螺纹M18×1.5联结氧气瓶阀适用介质氧、空、氮，公称工作压力 30MPa,公称通径 2mm，出口螺纹内螺纹G5/8，与气瓶连接螺纹M18×1.5活瓣式氢气瓶阀适用介质氢气，公称工作压力15MPa，公称通径4mm，出口螺纹W21.8×1/14-LH，与气瓶连接螺纹 GB8335PZ27.8mm 一氧化二氮瓶阀适用介质一氧化二氮，公称工作压力15MPa，公称通径2.5mm，出口螺纹φ7夹箍2-φ4.7定位销，与气瓶连接螺纹 3/4-14-NGT直通式截止阀使用介质氧、氢、氮、空，公称工作压力≤3MPa,公称通径12mm，进口连接尺寸内螺纹G1/ 2,出口连接尺寸内螺纹G1/2 轴联式二氧化碳瓶阀适用介质二氧化碳，公称工作压力15MPa，公称通径7mm，出口螺纹 G5/8，与气瓶连接螺纹GB8335PZ27.8mm，安全装置温度或压力21±1.5MPa直通式截止阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径10mm，进口连接尺寸内螺纹M33×2,出口连接尺寸内螺纹M33×2直角式单向止逆阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径10mm，进口连接尺寸内螺纹3/4，出口连接尺寸内螺纹3/4 直通式截止阀使用介质氧、氢、氮、空，公称工作压力 3MPa,公称通径 18mm，进口连接尺寸内螺纹G3/4,出口连接尺寸内螺纹G3/4活瓣式氧气瓶阀适用介质氧气、空气、氮气，公称工作压力15MPa,公称通径4mm,出口螺纹 CGA540，与气瓶连接螺纹 3/4-14-NGT，安全装置温度或压力21±1.5活瓣式氦气瓶阀适用介质氦、氖、氩、氪、氙，公称工作压力15MPa,公称通径4mm,出口螺纹CGA580，与气瓶连接螺纹1-1112-NGT，安全装置温度或压力21±1.5直角式截止阀适用介质氧、氢、氮、空，公称工作压力15MPa，公称通径4mm，进口连接尺寸φ9，出口连接尺寸φ9直角式截止阀适用介质氧、氢、氮、空，公称工作压力20MPa，公称通径15mm，进口连接尺寸内螺纹3/4，出口连接尺寸内螺纹3/4天然气瓶阀适用介质天然气，公称工作压力20MPa，公称通径4mm，内螺纹2-NPT1/4，与气瓶连接螺纹PZ27.8，安全装置温度或压力33±2MPa,100℃±5℃自动切换氧气汇流排进口压力15MPa,出口压力0.5MPa(0～0.5MPa可调），额定流量30m/h,自动切换压力0.8±0. 1MPa,空瓶报警压力0.8±0.1MPa,电源电压 220V/50Hz,耗电功率≤15W，...天然气瓶阀（限流装置）适用介质天然气，公称工作压力20MPa，公称通径4mm，出口螺纹NPT1/4，与气瓶连接螺纹PZ27.8，安全装置温度或压力33±2MPa,100℃±5℃针型式氯气瓶阀适用介质氯气，公称工作压力 2MPa，公称通径 6mm，出口螺纹G3/4，与气瓶连接螺纹 GB83 35PZ27.8mm乙炔管道截止阀适用介质乙炔，公称工作压力 2.5MPa，公称通径 5mm，进口连接尺寸M22×1.5，出口连接尺寸内螺纹M16×1.5。

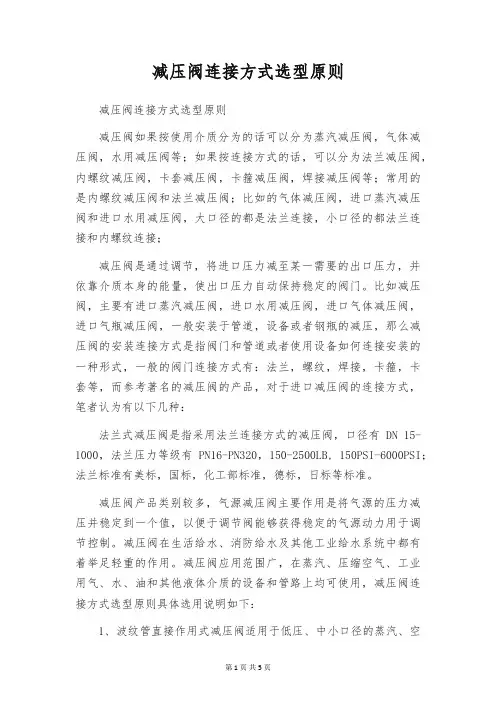

减压阀连接方式选型原则
减压阀连接方式选型原则减压阀连接方式选型原则减压阀如果按使用介质分为的话可以分为蒸汽减压阀，气体减压阀，水用减压阀等；如果按连接方式的话，可以分为法兰减压阀，内螺纹减压阀，卡套减压阀，卡箍减压阀，焊接减压阀等；常用的是内螺纹减压阀和法兰减压阀；比如的气体减压阀，进口蒸汽减压阀和进口水用减压阀，大口径的都是法兰连接，小口径的都法兰连接和内螺纹连接；减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
比如减压阀，主要有进口蒸汽减压阀，进口水用减压阀，进口气体减压阀，进口气瓶减压阀，一般安装于管道，设备或者钢瓶的减压，那么减压阀的安装连接方式是指阀门和管道或者使用设备如何连接安装的一种形式，一般的阀门连接方式有：法兰，螺纹，焊接，卡箍，卡套等，而参考著名的减压阀的产品，对于进口减压阀的连接方式，笔者认为有以下几种：法兰式减压阀是指采用法兰连接方式的减压阀，口径有DN 15-1000，法兰压力等级有PN16-PN320，150-2500LB, 150PSI-6000PSI；法兰标准有美标，国标，化工部标准，德标，日标等标准。
减压阀产品类别较多，气源减压阀主要作用是将气源的压力减压并稳定到一个值，以便于调节阀能够获得稳定的气源动力用于调节控制。
减压阀在生活给水、消防给水及其他工业给水系统中都有着举足轻重的作用。
减压阀应用范围广，在蒸汽、压缩空气、工业用气、水、油和其他液体介质的设备和管路上均可使用，减压阀连接方式选型原则具体选用说明如下：1、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽、空气等介质；2、薄膜直接作用式减压阀适用于中低压、中小口径的蒸汽或水等介质；3、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，若用不锈耐酸钢制造，叮适用于各种腐蚀性介质；4、介质工作温度较高的场合，一般选用活塞式减压阀；5、灵敏度要求较高时，可选用弹簧薄膜式减压阀；6、介质为空气或水（液体）的场合，一般选用直接作用薄膜式减压阀或先导薄膜式减压阀。
氮气瓶减压阀螺纹尺寸标准
氮气瓶减压阀螺纹尺寸标准1. 引言1.1 什么是氮气瓶减压阀螺纹尺寸标准氮气瓶减压阀螺纹尺寸标准是指对氮气瓶减压阀的螺纹尺寸进行规范和标准化的一项制度。
在工业生产和实验室等领域中，氮气瓶减压阀扮演着非常重要的角色，它可以控制氮气瓶内气体的压力，确保气体的稳定输出。
而减压阀与氮气瓶连接的方式往往是通过特定的螺纹尺寸来实现的。
减压阀螺纹尺寸标准的制定对于保障氮气瓶安全、稳定运行具有重要的意义。
减压阀螺纹尺寸标准的制定需要考虑到减压阀的类型、尺寸、材质等多方面因素，以确保减压阀与氮气瓶的连接安全可靠。
标准化的螺纹尺寸可以有效避免因尺寸不匹配而导致的漏气、压力不稳定等问题，提高了氮气瓶系统的工作效率和安全性。
在日常的使用中，合格的减压阀螺纹尺寸标准可以提供方便的换装和维护，避免了因螺纹不匹配而导致的损坏和事故风险。
认真遵守氮气瓶减压阀螺纹尺寸标准是保障工作人员安全和氮气瓶系统稳定运行的重要措施。
2. 正文2.1 氮气瓶减压阀螺纹尺寸的重要性氮气瓶减压阀螺纹尺寸的重要性在于确保氮气瓶在工业生产和实验室等领域的安全稳定运行。
减压阀起到了控制氮气气压的作用，如果螺纹尺寸不符合标准，可能会导致氮气泄漏或者压力不稳定，从而对操作人员和设备造成危险。
氮气瓶减压阀螺纹尺寸的标准化能够促进氮气瓶及其相关设备的互换性和通用性，方便使用和维护。
标准化还有利于降低生产成本、提高生产效率，保证产品质量一致性。
符合标准的氮气瓶减压阀螺纹尺寸可以避免因为螺纹不匹配而造成的设备损坏和漏气现象，延长设备的使用寿命，提高工作效率。
氮气瓶减压阀螺纹尺寸的重要性在于保障安全、提高效率、降低成本，推动行业发展。
只有符合标准的减压阀才能确保氮气瓶在工业生产中的顺畅运行，保障工作人员和设备的安全。
标准化的螺纹尺寸更加便于设备的安装和更换，提高了设备的使用便捷性和可靠性。
2.2 氮气瓶减压阀螺纹尺寸标准的制定在制定氮气瓶减压阀螺纹尺寸标准时，需要考虑多方面因素。
氧气减压阀出口接头规格型号
氧气减压阀出口接头规格型号1.引言1.1 概述概述部分内容：氧气减压阀是一种用于控制氧气流量和压力的关键装置。
它广泛应用于医疗机构、工业生产、科研实验室等领域。
氧气减压阀的主要作用是将高压氧气转化为可以安全使用的低压氧气，并且保持恒定的氧气流量。
在医疗领域，氧气减压阀被广泛用于氧气治疗中，如呼吸机、氧气吸入装置等。
它能够有效地将高压的氧气转换为适合病患呼吸的合适压力，并根据病情需要调节氧气流量。
这对于呼吸系统疾病患者的治疗至关重要。
在工业生产过程中，氧气减压阀的作用同样不可或缺。
它可以保证高压氧气在进入生产设备前被调整为稳定的低压氧气。
这不仅可以确保生产过程中的安全性，还可以提高设备的稳定性和生产效率。
氧气减压阀的工作原理是通过流量调节阀和压力调节阀并联配置实现的。
流量调节阀用于调节氧气流量，从而满足用户不同的氧气需求。
压力调节阀则监测氧气的压力，并通过对流量调节阀的控制来实现恒定的氧气压力输出。
通过这两个装置的协同工作，氧气减压阀能够稳定地控制氧气的压力和流量。
在氧气减压阀中，出口接头的规格型号选择是非常重要的。
不同应用场景对于氧气减压阀的出口接头有不同的要求。
例如，在医疗领域中，常用的出口接头规格是标准的胶管接口，方便与呼吸机、氧气吸入装置等医疗设备连接。
而在工业生产领域，可能更倾向于采用螺纹接口或法兰接口，以满足与生产设备的连接要求。
总之，氧气减压阀是一种非常重要的装置，它在医疗和工业领域中都有广泛的应用。
正确选择合适的氧气减压阀出口接头规格型号对于保证氧气的安全和稳定供应至关重要。
1.2 文章结构文章结构部分应该包含关于整篇文章的组织和结构的介绍，以下是对文章结构的基本描述：在本文中，将会对氧气减压阀出口接头的规格型号进行详细的论述。
首先，文章将从引言开始，向读者介绍文章的背景和目的。
引言部分将概述氧气减压阀的作用以及其在工业领域中的重要性，并对文章后续的内容进行简要的介绍。
接下来，正文部分将重点讲述氧气减压阀的作用和工作原理。
减压阀规格
减压阀规格“十一五”为能源及石油、化工带来机遇石油业增加值用水量比2005年下降30%，工业用水重复利用率达到90%以上，工业固体废弃物综合利用率达到70%以上，主要污染物排放总量减少10%，并建成一批符合循环经济发展要求的资源节约型、环境友好型先进企业和化工园区。
石油和化工行业的发展趋势将是发展环保型产品，采用先进技术，实现清洁生产，最大限度地降低“三废”排放量。
一批落后的生产工艺势必被逐步淘汰；采用先进工艺技术，降低原材料消耗；增加节水措施，提高水的重复利用率；加快化工废水处理设备、药剂、废气处理设备、排烟设备的系列化、成套化，以提高化工环保产业技术和装备水平。
在“绿色”要求之下，除了上述生物能源和生物化工将会在“十一五”时期进一步受到重视外，作为以传统废弃物为原料进行再加工的产业也会悄然兴起，如废旧轮胎再生、废旧塑料再利用等等。
另外，除了从源头上消除污染，石油化工发展重心向园区化倾斜的速度也会进一步加快。
世界化工园区发展的历史长达百年，一些世界知名的化工区向人们展示了其安全、环保、便利、高效、便于管理监测等特点，给我们提供了很好的范例。
具有代表性的国际化工园区有：比利时安特卫普、德国路德维希港、美国休斯顿、日本鹿儿岛、荷兰鹿特丹等等。
其中巴斯夫总部所在地的路德维希港从1976～一、产品[超大膜片高灵敏度减压阀]的详细资料：产品型号：YD43H产品名称：先导式超大膜片高灵敏度减压阀产品特点：本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。
膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
二、主要技术参数和性能指标：公称压力(Mpa) 2.5壳体试验压力(Mpa)* 3.75密封试验压力(Mpa) 2.5最高进口压力(Mpa) 2.5出口压力范围(Mpa) 0.02-1.6压力特性偏差(Mpa)△P2P GB12244-1989流量特性偏差(Mpa)P2G GB12244-1989渗漏量GB12245-1989*：壳体试验不包括膜片、阀盖。
各国气瓶阀接口型式及规格
上海浦煦流体控制系统有限公司气瓶阀连接方式气体美国英国徳国法国意大利中国螺纹规格标准号型式螺纹规格标准号型式螺纹规格标准号型式螺纹规格标准号型式螺纹规格标准号型式螺纹规格型式正反牙Air.825''-14 NGO RH EXT CGA 346B G5/8''BS 341 nr.3A G5/8''DIN 477 nr.13Aφ24×2φ30×1.75NF E 29-650/DNF E 29-650/BBBW30×1/14''UNI 4410B G5/8''B正牙N2.965''-14 NGO RH INT CGA 580A G5/8''BS 341 nr.3A W24,32×1/14''DIN 477 nr.10Bφ21,7×1,814NF E 29-650/C B W21,7×1/14''UNI 4409A G5/8''B正牙Ar.965''-14 NGO RH INT CGA 580A G5/8''BS 341 nr.3A W21,8×1/14''DIN 477 nr.6Bφ21,7×1,814NF E 29-650/C B W24,5×1/14''UNI 4412A G5/8''B正牙He.965''-14 NGO RH INT CGA 580A G5/8''BS 341 nr.3A W21,8×1/14''DIN 477 nr.6Bφ21,7×1,814NF E 29-650/C B W24,5×1/14''UNI 4412A G5/8''B正牙H2.825''-14 NGO LH EXT CGA 350B G5/8''LH BS 341 nr.2A W21,8×1/14'' LH DIN 477 nr.1Bφ21,7×1,814 LH NF E 29-650/E B W20×1/14'' Sin UNI 4405/H B W21,8×1/14''BC反牙(两用)CH4.825''-14 NGO LH EXT CGA 350B G5/8''LH BS 341 nr.2A W21,8×1/14'' LH DIN 477 nr.1Bφ21,7×1,814 LH NF E 29-650/E B W20×1/14'' Sin UNI 4405/H B W21,8×1/14''B反牙CO.825''-14 NGO LH EXT CGA 350B G5/8''LH BS 341 nr.4A W1''×1/8'' LH DIN 477 nr.5Bφ21,7×1,814 LH NF E 29-650/E B W20×1/14'' Sin UNI 4405/H B W21,8×1/14''B反牙O2.903''-14 NGO RH EXT CGA 540B G5/8''BS 341 nr.3A G3/4''DIN 477 nr.9Bφ22,91×1,814NF E 29-650/F A W21,7×1/14''UNI 4406B G5/8''B正牙CO2.825''-14 NGO RH EXT CGA 320B0.860''×14TPl BS 341 nr.8B W21,8×1/14''DIN 477 nr.6Bφ21,7×1,814NF E 29-650/C B W21,7×1/14''φ27×2UNI 4406ISO 5145Gr.2B G5/8''B正牙N2O.825''-14 NGO RH EXT CGA 326B 11/16''×20TPlBS 341 nr.13B G3/8''DIN 477 nr.11Bφ26×1,5NF E 29-650/G A G 3/8''A UNI 9097B G5/8''B正牙C2H2.885''-14 NGO LH INT CGA 510A G5/8''LH BS 341 nr.2Aφ15,3×φ7,5DIN 477 nr.3Cφ21×10mmφ22,91×1.814LHNF E 29-650/ANF E 29-650/HCAφ20×φ10mmG 5/8''SinUNI 4411/1UNI 4411/2CA接瓶架NH33/8''-18 NGT RH INT CGA 240A G1/2''A BS 341 nr.10B W21,8×1/14''DIN 477 nr.6Bφ21,7×1,814NF E 29-650/C B W30×1/14'' Sin UNI 4407B G1/2''A B正牙SO2 1.030''-14 NGO RH EXT CGA 660B G1/3''A BS 341 nr.10B G5/8''DIN 477 nr.7Bφ27×2NF E 29-650/K B W21,7×1/14''UNI 4406BC3H8.885''-14 NGO LH INT CGA 510A G5/8''LH BS 341 nr.4A W21,8×1/14'' LH DIN 477 nr.1Bφ21,7×1,814 LH NF E 29-650/E B W20×1/14'' Sin UNI 4405/P B M22-1.5LHM A反牙C4H10.885''-14 NGO LH INT CGA 510A G5/8''LH BS 341 nr.4A W21,8×1/14'' LH DIN 477 nr.1Bφ21,7×1,814 LH NF E 29-650/E B W20×1/14'' Sin UNI 4405/P BCl2 1.030''-14 NGO RH EXT CGA 660B G5/8''A BS 341 nr.6B W1''×1/8'' DIN 477 nr.8Bφ25,4×31,75NF E 29-650/I B W1''×1/8''UNI 4408B G3/4"-G5/8"B正牙C2H4O.885''-14 NGO LH INT CGA 510A G5/8''ALH BS 341 nr.7B W21,8×1/14'' LH DIN 477 nr.1Bφ21,7×1,814 LH NF E 29-650/E B W20×1/14'' Sin UNI 4405/H BCOCl21/8''-27 NGT RH INT CGA160A G5/8''A BS 341 nr.6B W1''×1/8''DIN 477 nr.8Bφ27×2NF E 29-650/K B W21,7×1/14''UNI 4406B制冷剂 1.030''-14 NGO RH EXT CGA660B G5/8''A BS 341 nr.6B W21,8×1/14''DIN 477 nr.6Bφ21,7×1,814NF E 29-650/C B W21,7×1/14''UNI 4406B G3/4"B正牙4L/8L标准气瓶-中国标准(QF-011瓶阀)W21,8×1/14''B正牙。
压缩气瓶阀进出口连接标准
压缩气瓶阀进出口连接标准主要包括以下几个方面：
1. 接口尺寸：根据气瓶阀的类型和设计，常见的接口尺寸有1/4英寸、3/8英寸、1/2英寸等。
这些尺寸适用于大多数气瓶阀。
2. 螺纹标准：进口气瓶阀通常采用公制螺纹或英制螺纹。
公制螺纹主要包括M14×1.5、M18×1.5等规格；英制螺纹主要包括1/2-20 UNF、3/4-16 UNC等规格。
出口气瓶阀的螺纹规格与进口螺纹规格相同，以保证连接的稳定性。
3. 接头类型：气瓶阀进出口接头通常采用标准接头，如高压软管接头、快速接头等。
这些接头具有良好的密封性能和便捷性，便于使用和维护。
4. 密封材料：为了确保气瓶阀进出口连接的密封性能，通常采用耐高压、耐磨损、耐腐蚀的密封材料，如氟橡胶、聚四氟乙烯（PTFE）等。
5. 连接方式：气瓶阀进出口连接方式主要有螺纹连接和法兰连接两种。
螺纹连接适用于较小的气瓶阀和高压软管；法兰连接适用于较大的气瓶阀和设备，具有更高的稳定性和承载能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气瓶减压阀接口尺寸
气瓶减压阀接口尺寸是重要参数，主要用于盛放气体的容器，或分配或控制气体流量。
下面介绍常见气瓶减压阀接口尺寸：
1、G1 / 4英寸接口：G1 / 4英寸接口是用于气体压缩机和其他小型压缩设备中应用最多的接口尺寸，外径为14.2mm，孔径为6.5mm。
2、G5 / 8英寸接口：G5 / 8英寸接口是一种常见的接口尺寸，外径为17.7mm，孔径为8.2mm。
3、G3 / 4英寸接口：G3 / 4英寸接口是一种最常见的接口尺寸，外径为20.2mm，孔径为9.7mm，用于主变压器、辅助煤气、原子热发动机和轻型汽油机等。
4、G1英寸接口：G1英寸接口是经常用于中型和大型气体压缩机，外径为25.6mm，孔径为11.7mm，用于汽车和拖拉机等车辆的气瓶以及柴油类的大型发动机。
5、G11 / 4英寸接口：G11 / 4英寸接口是用于适应气瓶规格较大的设备，外径为31mm，孔径为14mm，通常用于柴油机或气动设备。
6、G1 1/2英寸接口：G1 1/2英寸接口是用于高压设备，外径为
35.1mm，孔径为16.6mm，用于柴油发动机和海洋设备的气瓶。
气瓶减压阀接口尺寸的选择是要根据气瓶的用途，详细计算和选择，以确保气瓶结构的安全性。
如果气瓶接口尺寸不正确，甚至可能会引起事故。
因此，必须准确选择和安装气瓶减压阀，以免造成不必要的损失。
