动圈式话筒工作原理

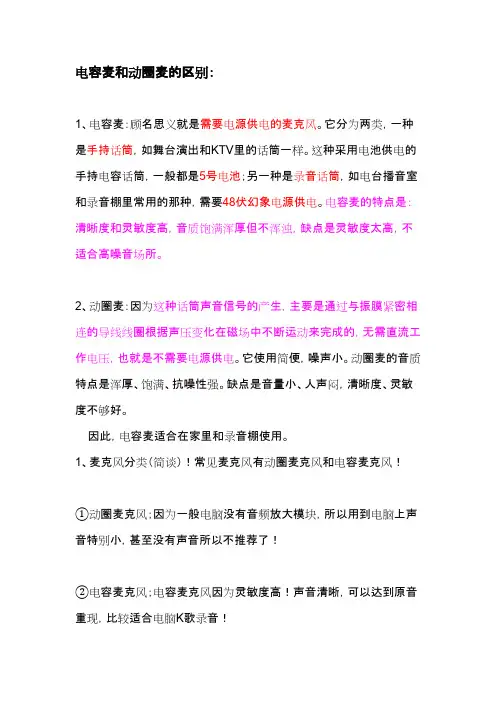

电容麦和动圈麦的区别
2、动圈麦：因为这种话筒声音信号的产生，主要是通过与振膜紧密相 连的导线线圈根据声压变化在磁场中不断运动来完成的，无需直流工 作电压，也就是不需要电源供电。它使用简便，噪声小。动圈麦的音质 特点是浑厚、饱满、抗噪性强。缺点是音量小、人声闷，清晰度、灵敏 度不够好。
因此，电容麦适合在家里和录音棚使用。 1、麦克风分类（简谈）！常见麦克风有动圈麦克风和电容麦克风！
这两种话筒的工作原理不同。
动圈式话筒用的是电磁感应的原理：声音的震动带动在磁场中的 线圈震动，这一震动将切割磁感线，产生感应电流，从而将声音信号 转变为电流信号。优点是：音质好,不需要电源供给。
电容式话筒用的是电容器充放电的原理：声音的震动带动了电容 的一个极板，该极板的震动改变了极板间距离，从而改变了电容，电 容变大时，电源对其充电，电容变小是电容器将放电，这两种情况都 会是电路中出现电流。从而将声音信号变为电流信号。优点：保真度 好。
相比之下，动圈话筒的工作原理要简单的多。它主要通过导体在 磁场中的运动来产生声音信号。实际上，通常我们说的动圈话筒，从 严格意义上讲，应该叫做“动圈式（movingcoil）”动圈话筒，因为这种话筒声音信号的产生，主要是通过与振膜紧 密相连的导线线圈根据声压变化在磁场中不断运动来完成的。由于其 中运动部分的体积相对较大，因而，动圈话筒在响应频率的范围（主 要是高频部分）、灵敏度以及瞬时响应能力方面都比电容话筒稍逊一 筹。
麦克风的工作原理
麦克风的工作原理麦克风（Microphone）是一种音频输入设备，被广泛应用于语音录制、通信、音乐演出等领域。
它通过转换声音信号为电信号的方式，使得人们可以将声音转化为可储存、可传输和可处理的数字数据。
本文将详细介绍麦克风的工作原理及其相关技术。
一、传声原理麦克风的工作原理基于传声原理，即将声音能量转化为电能信号。
麦克风内部核心元件是一个声音感知器件，它能将声波震动转化为电信号。
这个感知器件通常采用电容、电阻和磁场感应等方式来实现。
1. 电容式麦克风电容式麦克风是最常见的一种类型。
它由一个导电膜和一个固定的马林球构成。
当声音进入麦克风时，声波会使得导电膜振动，进而改变马林球的位置，导致电容的电感量发生变化。
电容变化会产生电信号，经过增益和处理后，最终被转化为语音信号。
2. 电阻式麦克风电阻式麦克风利用声音的压力变化来产生电信号。
它包含一个微弱的电阻元件，当声波振动到达麦克风时，它会改变电阻元件上的物理形状，从而改变电阻值。
电阻的变化会导致电信号的变化，经过放大和转换，最终转化为声音信号。
3. 磁感应式麦克风磁感应式麦克风利用磁场感应原理实现声音到电能的转换。
它由一个电磁感应线圈和一个振动膜组成。
当声波振动作用到振动膜上时，它会改变磁场感应线圈的磁场强度。
这种变化会导致感应线圈中产生电信号，经过放大和处理后，最终转化为声音信号。
二、麦克风技术分类根据不同的工作原理和用途，麦克风可以分为许多不同的技术分类。
以下是一些常见的麦克风技术：1. 动圈麦克风动圈麦克风是一种利用电磁感应原理的麦克风。
它包含一个传感器和一个用于产生磁场的永磁体。
当声音进入麦克风时，传感器的振动会导致磁场的变化，从而在传感器中产生电信号。
动圈麦克风通常具有结构简单、坚固耐用、低噪音等特点。
2. 电容麦克风电容麦克风是一种利用电容变化来感知声音的麦克风。
它的核心元件是一个电容器，由两个电极组成。
声音进入麦克风时，振动的一个电极会导致电容的变化，进而产生电信号。
话筒的分类及特点
话筒的分类及特点
话筒的种类有很多，可以根据音频信号类型、工作方式、传感器类型、麦克风的结构等多个方面进行分类。
1. 按照工作方式分类
（1）动圈式话筒
动圈式话筒是一种较为常见的话筒类型，也叫做电磁式话筒。
它利用一个位于磁场中的金属线圈和一个振动的马达之间的交流电信号来工作。
它的结构简单、可靠，价格低廉，常被用于舞台表演、演唱会等娱乐活动。
（2）电容式话筒
电容式话筒是一种高精度的麦克风，其原理是利用正负极板之间的电场变化来捕捉声波。
它的频率响应范围很宽，灵敏度高，可捕捉到极细微的声音。
电容式话筒相对较脆弱，需要注意防护措施，常被用于专业录音室、音乐制作等需要高品质录音的场合。
（3）半导体式话筒
半导体式话筒是一种利用压力微变的单晶片式压电传感器来获取声音信号的话
筒。
它的结构小巧、灵敏、噪音低，最大的优点在于它可以接受高压和高温条件下的使用，有很强的耐用性，目前被广泛用于安防监控、拍摄用途等。
2. 按照传感器类型分类
（1）动态传感器
动态传感器是一种采用动态元件或动铁元件的传感器，其不仅能够转换声音信号，同时也可以转换其他物理量信息。
它的承载能力强、寿命长，能够适应大部分应用场景。
（2）静电传感器
静电传感器是一种利用电荷存储和放电变化来捕捉声波的传感器，它能够根据电场改变的原理相对精确地捕获声音的信号。
它灵敏度高、抗干扰性强，常用于专业音乐制作、语音识别、语音采集等场合。
总之，不同类型的话筒各具特点，应根据实际需求来选择。

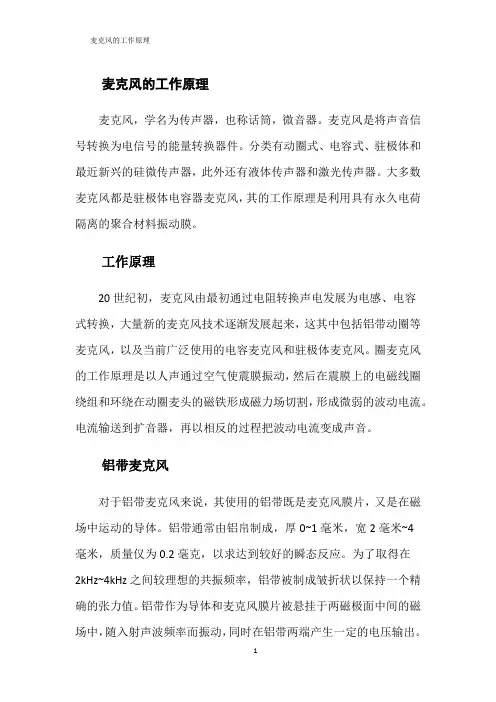

麦克风的工作原理
麦克风的工作原理麦克风，学名为传声器，也称话筒，微音器。
麦克风是将声音信号转换为电信号的能量转换器件。
分类有动圈式、电容式、驻极体和最近新兴的硅微传声器，此外还有液体传声器和激光传声器。
大多数麦克风都是驻极体电容器麦克风，其的工作原理是利用具有永久电荷隔离的聚合材料振动膜。
工作原理20世纪初，麦克风由最初通过电阻转换声电发展为电感、电容式转换，大量新的麦克风技术逐渐发展起来，这其中包括铝带动圈等麦克风，以及当前广泛使用的电容麦克风和驻极体麦克风。
圈麦克风的工作原理是以人声通过空气使震膜振动，然后在震膜上的电磁线圈绕组和环绕在动圈麦头的磁铁形成磁力场切割，形成微弱的波动电流。
电流输送到扩音器，再以相反的过程把波动电流变成声音。
铝带麦克风对于铝带麦克风来说，其使用的铝带既是麦克风膜片，又是在磁场中运动的导体。
铝带通常由铝帛制成，厚0~1毫米，宽2毫米~4毫米，质量仅为0.2毫克，以求达到较好的瞬态反应。
为了取得在2kHz~4kHz之间较理想的共振频率，铝带被制成皱折状以保持一个精确的张力值。
铝带作为导体和麦克风膜片被悬挂于两磁极面中间的磁场中，随入射声波频率而振动，同时在铝带两端产生一定的电压输出。
电容型电容式麦克风有两块金属极板，其中一块表面涂有驻极体薄膜（多数为聚全氟乙丙烯）并将其接地，另一极板接在场效应晶体管的栅极上，栅极与源极之间接有一个二极管。
当驻极体膜片本身带有电荷，表面电荷地电量为Q，板极间地电容量为C，则在极头上产生地电压U=Q/C，当受到振动或受到气流地摩擦时，由于振动使两极板间的距离改变，即电容C改变，而电量Q不变，就会引起电压的变化，电压变化的大小，反映了外界声压的强弱，这种电压变化频率反映了外界声音的频率，这就是驻极体传声器地工作原理。
电容式麦克风的膜片多采用聚全氟乙丙烯，其湿度性能好，产生的表面电荷多，受湿度影响小。
由于这种传声器也是电容式结构，信号内阻很大，为了将声音产生的电压信号引出来并加以放大，其输出端也必须使用场效应晶体管。
动圈话筒工作原理
动圈话筒工作原理
动圈话筒，也叫做动感话筒或动圈式麦克风，是一种常见的麦克风类型之一。
它的工作原理是通过电磁感应将声音转化为电信号。
具体原理如下：
1. 振膜：动圈话筒内部有一个装有磁体的圆形振膜，通常由薄膜或金属制成。
当声波传播时，振膜会根据声压的变化而震动。
2. 线圈：在振膜后面有一个线圈，线圈是由绕在铁芯上的导线所组成。
当振膜发生振动时，线圈也会随之振动。
3. 磁场：固定在振膜后面的磁体（通常是一个永久磁体）会产生一个磁场，这个磁场是静态的，并不会随着振膜的振动而变化。
4. 电磁感应：当振膜中的线圈随着声波的变化而振动时，线圈会在磁场中产生电磁感应。
这个感应产生的电信号与声波的变化成正比。
5. 电信号输出：感应产生的电信号会通过线圈的接线传递到麦克风的输出端口，然后通过音频设备进行放大和处理，最终转换为可听的声音。
总结起来，动圈话筒的工作原理是通过振膜的振动产生电磁感应，将声音转换为电信号，并通过输出端口输出，这使得我们可以听到和记录声音。
微课专用-动圈式话筒的构造和原理
知识精讲
闭合电路
产生感应电流条件
电 磁 感 应
感应电流方向
在磁场中做切割磁感线运动 磁场方向 导体切割磁感线运动方向
动圈式话筒
作用：把声音转换成电流
动圈式话筒
结构：永久磁体 线圈
膜片
动圈式话筒
制作原理：电磁感应现象制成。
动圈式话筒
工作原理：当你对着话筒说话时，产生的声音使膜片振动， 与膜片相连的线圈也跟着一起振动；即线圈在磁场中做切割
小课堂大收获 下节课再见！
磁感线运动，能产生随声音变化而变化的电流
知识应用 动圈式话筒工作原理：当你对着它说话或唱歌时，人的声带由于 产生的声音，通过 振动 而
空气
传播到膜片，使膜片以及与膜片相连的线圈在 机械能转化成电能 。
电流 ，线圈在运 磁场中运动，线圈的这种运动能产生随着声音变化而变化的_______ 动中能量的转化情况是
常见传声器的结构及工作原理
常见传声器的结构及工作原理传声器又称话筒，它是将声音信号转换为电信号的电声器件。
传声器的种类很多，若按换能原理分有电容式、压电式、驻极体电容式、电动动圈式、带式电动式以及碳粒式等，现在应用最广的是电动动圈式和驻极体电容式两大类。
1.动圈式传声器动圈式传声器又叫电动式传声器，它在结构上与电动式扬声器相似，也是由磁铁、音圈以及音膜等组成的，如图12-11 所示。
动圈式传声器的音圈处在磁铁的磁场中，当声波作用在音膜使其产生振动时，音膜便带动音圈相应振动，使音圈切割磁力线而产生感应电压，从而完成声一电转换。
由于音圈的阻数很少.它的阻抗很低，阻抗匹配变压器的作用就是用来改变传声器的阻抗，以便与放大器的输入阻抗相匹配。
动圈式传声器的输出阻抗分高阻和低阻两种，高阻抗的输出阻抗一般为1000 - 2000Ω，低阻抗的输出阻抗为200 - 600Ω。
动圈式传声器的频率响应一般为200 5000Hz，质量高的可达30 - 18000Hz。
动圈式传声器具有坚固耐用、工作稳定等特点，具有单向指向性，价格低廉，适用于语言、音乐扩音和录音。
2. 电容式传声器电容式传声器是一种利用电容量变化而引起声电转换作用的传声器，它的结构如图12-12所示，它是由一个振动膜片和固定电极组成的一个间距很小的可变电容器。
当膜片在声波作用下产生振动时，振动膜片与固定电极间的距离便发生变化，引起电容量的变化。
如果在电容器的两端有一个负载电阻R 及直流极化电压E. 则电容量随声波变化时，在R 的两端就会产生交变的音频电压。
电容式传声器的输出阻抗呈容性，因电容量小，但低频时容抗会很大。
为保证低频的灵敏度，应有一个输入阻抗大于或等于传声器输出阻抗的阻抗变换器与其相连，经阻抗变换后，再用传输线与放大器相连。
这个阻抗变换器一般采用场效应管。
电容式传声器灵敏度高，输出功率大，结构简单，音质较好，但要使用电源，并不太方便，因此多用于剧场及要求较高的语言及音乐播送场合。
麦克风的工作原理
麦克风的工作原理麦克风是一种常见的音频输入设备，广泛应用于通信、录音、语音识别等领域。
它能够将声音转化为电信号，并传输到其他设备进行处理和使用。
下面将详细介绍麦克风的工作原理。
一、麦克风的基本结构麦克风通常由以下几个部分组成：1. 振动膜：振动膜是麦克风的核心部件，它负责将声音转化为机械振动。
通常采用薄膜材料制成，如金属或聚合物。
2. 磁场：麦克风内部会设置一个恒定的磁场，通常使用永磁体或电磁线圈产生。
3. 电容板：电容板是振动膜和固定板之间的间隔，它们之间形成一个微小的电容。
4. 固定板：固定板与振动膜相对固定，起到支撑和固定振动膜的作用。
二、麦克风的工作原理当声音波传播到麦克风的振动膜上时，振动膜会随着声音的变化而产生微小的机械振动。
这些振动会导致振动膜与固定板之间的电容发生变化，从而改变电容板的电容。
根据电容的基本原理，电容值与电容板之间的距离成反比。
当振动膜与固定板之间的距离发生变化时，电容值也会相应变化。
这样，声音的振动就被转化为电容值的变化。
麦克风中的磁场起到了关键的作用。
当振动膜发生机械振动时，它会改变磁场的分布。
这种变化会引起磁场中的磁感应强度发生变化，从而在磁场中产生感应电流。
因此，麦克风的工作原理可以总结为：声音波振动膜产生机械振动，机械振动改变电容板之间的距离，电容值发生变化，磁场中的磁感应强度发生变化，产生感应电流。
三、麦克风的类型和应用根据工作原理和使用场景的不同，麦克风可以分为以下几种类型：1. 电容式麦克风：采用了上述介绍的基本工作原理，具有高灵敏度和宽频响特性，常用于专业录音和广播领域。
2. 动圈式麦克风：通过振动膜与线圈的相互作用，将声音转化为感应电流。
它具有结构简单、耐用等特点，常用于舞台演出和音乐录制等场合。
3. 电容式麦克风：通过磁场中感应电流的变化来转化声音，适用于高温、高湿度等特殊环境。
麦克风广泛应用于各个领域，包括但不限于以下几个方面：1. 通信领域：麦克风是电话、对讲机、语音聊天软件等设备的重要组成部分，用于接收用户的声音并进行传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动圈式话筒工作原理
动圈式话筒工作原理：
动圈式话筒是一种常用的电容话筒，它通过一个小型动圈与一个固定的电容组成。
动圈是一个旋转的金属环，可以随着声音的大小而上下移动。
电容则由两个不同的金属片组成，其中一块金属片固定在一端，另一块金属片悬浮在动圈上。
当声音通过导向动圈上方的空气中时，动圈会产生微小的上下移动，这种移动会影响电容板上的电容，从而产生一个电势差。
此外，动圈也可以改变电容中间的空气，从而改变电容的值。
当电容的值发生变化时，电容板上的电压就会随之变化，进而产生一个电信号。
这个电信号就是话筒收集的声音。
动圈式话筒在制作上很简单，但它的效果却很好，它能收集到声音的高频部分，使得话筒收集的声音更为清晰。
此外，动圈式话筒的电势差可以转换成类似于音频信号的电流信号，从而可以通过电线传输到电路板，实现话筒信号的转换。
动圈式话筒在录音室中应用广泛，它的声音收集效果出色，可以收集到更多的高频声音，从而让录音的效果更加清晰。
此外，动圈式话筒的声音效果比振膜式话筒要
好，抗震性也更强，可以有效抑制外界的噪音，使得录制的声音更加真实。
总的来说，动圈式话筒的工作原理非常简单，但它的效果却非常出色，它可以做到收集更多的高频声音，抑制外界噪音，使得录制的声音更加真实。
它因此成为了录音室中最常用的话筒之一，并且在音乐行业、播音行业等领域也有着广泛的应用。
