污水泵的工作原理
污水泵工作原理
污水泵工作原理
污水泵的工作原理主要是通过电力驱动的电机产生动力，将水泵内的叶轮旋转起来，从而产生离心力，使污水被吸入泵体。
具体工作原理如下：
1. 泵体：污水泵由泵体和电机组成，泵体包含了进出水口、泵壳和叶轮等部件。
2. 叶轮：污水泵内部有一个或多个叶轮，叶轮又称为叶片，是连接在泵轴上的旋转部件，通常是由金属或塑料制成。
当电机驱动叶轮旋转时，产生离心力。
3. 进出口：污水泵的进出口通常位于泵体的上部和下部。
进口是水被泵入的地方，而出口则是泵出水的地方。
4. 驱动系统：污水泵的驱动系统主要由电机组成，通过电源供电，电机驱动泵轴旋转，从而使叶轮旋转起来。
驱动系统还包括联轴器、轴承等部件，用于连接电机和泵轴，并支持叶轮的旋转。
5. 吸入污水：当叶轮旋转时，叶轮的叶片会产生离心力，将污水从进口吸入泵体。
污水穿过泵壳进入泵体内部。
6. 泵出污水：随着叶轮旋转的继续，污水被推到泵体的出口处。
从出口处流出的污水被推向管道或其他处理设备，实现污水的排放或进一步处理。
总结起来，污水泵的工作原理就是通过电机驱动叶轮旋转产生离心力，将污水从进口吸入泵体，然后通过出口推出。
这样循环往复，实现了污水的输送与排放。
污水泵的工作原理
污水泵的工作原理
污水泵的工作原理主要包括以下几个方面：
1. 泵体和叶轮：污水泵的泵体通常由铸铁、不锈钢等材料制成，具有足够的强度和耐磨性。
叶轮是泵体内部旋转的部件，通常由铸铁或不锈钢制成。
叶轮上的叶片通过旋转产生离心力，从而使污水被吸入和排出泵体。
2. 进出口阀门：污水泵的进出口阀门用于控制流体的进出口，并对泵进行启停控制。
进口阀门通常使用止回阀，使污水只能向泵体方向流动，避免反流。
出口阀门常使用闸阀，以便在需要时完全关闭或调节流量。
3. 电机：污水泵的电机是驱动叶轮旋转的动力源。
电机通常是通过电力供应和控制系统进行启停和控制，可以根据需要调节泵的运行状态和流量。
4. 流体吸入和排出：当电机启动时，叶轮开始旋转，产生离心力。
污水通过进口阀门被吸入泵体，然后经过叶轮的旋转，离心力将污水推向出口阀门，最后排出系统。
5. 密封和冷却系统：由于污水泵的工作环境恶劣，需要采取措施确保泵体内外的密封和冷却。
通常使用密封圈或机械密封来防止泵体内部流体泄漏，并通过外部冷却装置或循环润滑液体来降低泵体温度。
总的来说，污水泵的工作原理是通过电机驱动叶轮旋转，利用
离心力将污水吸入并排出泵体，同时通过阀门控制进出口流量和方向，以实现污水的输送和处理。
污水泵的工作原理
污水泵的工作原理污水泵是一种用于将污水从低处抽送到高处或远离源头的设备。
它在城市污水处理、工业生产和建筑排水等领域中起着重要的作用。
下面将详细介绍污水泵的工作原理。
一、工作原理概述污水泵主要由电机、泵体、叶轮、密封装置和管路等组成。
电机通过传动装置驱动叶轮旋转，从而产生负压区域，将污水吸入泵体内，然后通过管路将污水排出。
二、电机污水泵通常采用电动机作为动力源。
电机通过连接轴和传动装置与叶轮相连，将旋转运动转化为流体能量。
电机的功率和转速直接影响着泵的抽送能力和效率。
三、泵体泵体是污水泵的主要组成部分，它通常由铸铁、不锈钢或塑料等材料制成。
泵体内部具有一定的空间，用于容纳叶轮和密封装置，并形成一定的流道，使污水能够顺利通过。
四、叶轮叶轮是污水泵的核心部件，它通过旋转产生离心力，将污水从进口吸入泵体内，并推送到出口。
叶轮通常由铸铁、不锈钢或耐磨橡胶等材料制成，具有良好的耐腐蚀性和耐磨性。
五、密封装置密封装置用于防止污水泵在工作过程中出现泄漏。
常见的密封装置有填料密封、机械密封和动态密封等。
它们能够有效地防止污水泵内外介质的交叉污染，并提高泵的效率和使用寿命。
六、工作过程1. 吸入过程：当污水泵启动后，电机带动叶轮高速旋转，形成负压区域。
污水通过进口进入泵体，受到叶轮的离心力作用，被抽入泵体内部。
2. 排出过程：污水在泵体内部被推送到出口，通过管路排出。
排出过程中，叶轮不断转动，产生的离心力将污水推送到高处或远离源头的位置。
3. 循环过程：污水泵可以根据需要循环工作，将污水不断抽送到指定位置，实现排水和清洁的目的。
七、应用领域污水泵广泛应用于城市污水处理、工业生产、建筑排水等领域。
例如，城市污水处理厂中的主要设备之一就是污水泵，它能够将污水从低处抽送到处理设备，实现污水的净化和循环利用。
在工业生产中，污水泵也扮演着重要的角色。
工厂的生产过程中会产生大量的废水，污水泵可以将这些废水抽送到处理设备进行处理，减少对环境的污染。
污水泵的工作原理
污水泵的工作原理污水泵是一种用于将污水从低处抽送到高处或者远距离排放的设备。
它主要由机电、泵体、叶轮、密封件和控制系统等组成。
下面将详细介绍污水泵的工作原理。
1. 机电：污水泵的机电是驱动泵体和叶轮旋转的动力源。
机电通常采用交流机电或者直流机电，其功率大小取决于泵的流量和扬程要求。
机电通过轴连接到泵体，将电能转化为机械能。
2. 泵体：泵体是污水泵的主要组成部份，通常由铸铁、不锈钢或者塑料等材料制成。
泵体内部设有进水口和出水口，通过这两个口实现污水的进出。
泵体内部还设有叶轮腔室，用于容纳叶轮。
3. 叶轮：叶轮是污水泵的核心部件，它通过旋转产生离心力，将污水吸入泵体并向出水口排放。
叶轮通常由铸铁或者不锈钢制成，其形状和数量根据泵的类型和性能要求而定。
叶轮上的叶片可以是直角、斜角或者曲线形状，以增加水流的动能。
4. 密封件：密封件用于防止泵体和机电之间的泄漏。
污水泵通常采用机械密封或者填料密封。
机械密封由静环、动环和弹簧等部件组成，能有效防止泵体内部的污水渗漏。
填料密封则通过在泵轴和泵体之间填充柔性填料来实现密封作用。
5. 控制系统：污水泵通常配备有控制系统，用于监测和控制泵的运行状态。
控制系统可以根据污水的流量、压力和液位等参数自动调节泵的转速和启停。
常见的控制系统包括自动开关、变频器和智能控制器等。
污水泵的工作原理如下：当污水泵启动时，机电开始运转，驱动泵体和叶轮一起旋转。
在叶轮的作用下，污水从进水口进入泵体，通过离心力的作用被抽送到出水口。
同时，密封件起到防止泵体和机电之间泄漏的作用，保证泵的工作安全。
在运行过程中，控制系统会监测污水的流量、压力和液位等参数，并根据设定值自动调节泵的转速和启停。
当污水流量较大或者液位较高时，控制系统会增加泵的转速，以提高抽送效率。
相反，当污水流量较小或者液位较低时，控制系统会减小泵的转速，以节约能源。
需要注意的是，在使用污水泵时，应定期检查和维护设备，清除泵体和叶轮内部的污物和阻塞物，以确保泵的正常运行。
污水泵的工作原理
污水泵的工作原理污水泵是一种用于将污水从低处抽送到高处或者远离源头的设备。
它在污水处理、排水系统和工业生产中起着重要的作用。
污水泵的工作原理是通过利用电动机的动力将液体从低压区域抽送到高压区域。
污水泵通常由电动机、泵体、叶轮、轴承和密封装置等组成。
下面将详细介绍污水泵的工作原理及其各个部件的功能。
1. 电动机：电动机是污水泵的动力源，它通过电能转化为机械能，驱动泵体进行工作。
电动机的功率和转速决定了污水泵的抽送能力和效率。
2. 泵体：泵体是污水泵的主体结构，通常由铸铁、不锈钢或者塑料等材料制成。
泵体内部有一个泵腔，通过泵腔的体积变化实现液体的吸入和排出。
泵体还起到支撑和固定其他部件的作用。
3. 叶轮：叶轮是污水泵的核心部件，它位于泵体内部并与电动机的轴相连。
叶轮通常由铸铁或者不锈钢制成，具有多个叶片。
当电动机带动叶轮旋转时，叶轮产生离心力，将液体从吸入口抽入泵腔，然后通过排出口排出。
4. 轴承：轴承支撑叶轮和泵体之间的转轴，使其能够平稳旋转。
轴承通常由钢制成，具有耐磨和耐腐蚀的特性。
轴承的质量和润滑情况直接影响污水泵的运行稳定性和寿命。
5. 密封装置：密封装置用于防止泵体与外界环境之间的液体泄漏。
在污水泵中，密封装置通常采用机械密封或者填料密封。
机械密封由静环、动环和填料组成，能够有效防止泵体内的液体泄漏。
污水泵的工作原理是通过电动机的驱动，使叶轮旋转产生离心力，将污水从低压区域吸入泵腔，然后通过排出口将污水抽送到高压区域或者远离源头。
污水泵的各个部件密切配合，共同完成液体的抽送任务。
需要注意的是，污水泵的选择应根据具体的工作环境和要求进行，包括污水的性质、流量、扬程等因素。
合理选择和正确使用污水泵，能够提高污水处理效率，保障环境卫生和生产安全。
污水泵的工作原理

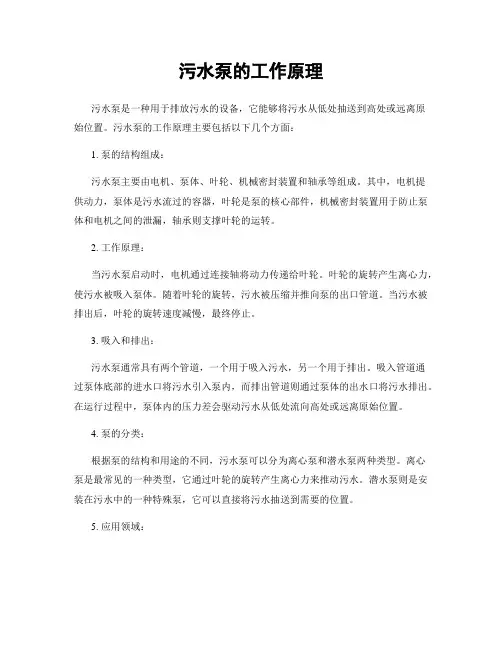

污水泵的工作原理污水泵是一种用于排放污水的设备，它能够将污水从低处抽送到高处或远离原始位置。
污水泵的工作原理主要包括以下几个方面：1. 泵的结构组成：污水泵主要由电机、泵体、叶轮、机械密封装置和轴承等组成。
其中，电机提供动力，泵体是污水流过的容器，叶轮是泵的核心部件，机械密封装置用于防止泵体和电机之间的泄漏，轴承则支撑叶轮的运转。
2. 工作原理：当污水泵启动时，电机通过连接轴将动力传递给叶轮。
叶轮的旋转产生离心力，使污水被吸入泵体。
随着叶轮的旋转，污水被压缩并推向泵的出口管道。
当污水被排出后，叶轮的旋转速度减慢，最终停止。
3. 吸入和排出：污水泵通常具有两个管道，一个用于吸入污水，另一个用于排出。
吸入管道通过泵体底部的进水口将污水引入泵内，而排出管道则通过泵体的出水口将污水排出。
在运行过程中，泵体内的压力差会驱动污水从低处流向高处或远离原始位置。
4. 泵的分类：根据泵的结构和用途的不同，污水泵可以分为离心泵和潜水泵两种类型。
离心泵是最常见的一种类型，它通过叶轮的旋转产生离心力来推动污水。
潜水泵则是安装在污水中的一种特殊泵，它可以直接将污水抽送到需要的位置。
5. 应用领域：污水泵广泛应用于城市排水系统、工业废水处理、农田排水和建筑工地排水等领域。
它们能够有效地将污水从低洼地区或污水处理设施中排出，确保环境卫生和生活质量。
总结：污水泵是一种非常重要的设备，它通过离心力将污水从低处抽送到高处或远离原始位置。
它的工作原理基于叶轮的旋转和电机的动力传递。
污水泵的分类有离心泵和潜水泵两种类型，应用领域广泛，包括城市排水系统、工业废水处理、农田排水和建筑工地排水等。
通过使用污水泵，我们可以有效地处理污水，维护环境卫生和人们的生活质量。
污水泵工作原理
污水泵工作原理污水泵是一种用于将污水从一个地方输送到另一个地方的设备。
它通常被用于污水处理厂、污水排放站、污水泵站、城市污水处理系统和工业生产中。
污水泵的工作原理是通过机械运动将液体从一个地方输送到另一个地方。
污水泵通常由电动机、泵体、叶轮、轴承和密封件等部件组成。
当电动机启动时，叶轮开始旋转，产生负压，吸入污水。
污水随后被送入泵体内，通过叶轮的旋转运动，污水被压缩并迅速排出。
在污水泵内部，叶轮是起到关键作用的部件。
叶轮通常是由金属或塑料制成，它们的形状和排列方式将直接影响到泵的性能。
叶轮的设计决定了泵的流量和扬程，不同的叶轮设计适用于不同的工作环境和工作要求。
另一个重要的部件是密封件。
由于污水中可能含有固体颗粒和腐蚀性物质，因此泵的密封件需要具有良好的耐腐蚀性和耐磨性。
同时，密封件的质量也直接影响到泵的工作效率和寿命。
污水泵的工作原理可以简单归纳为以下几个步骤：1. 吸入污水，当电动机启动时，叶轮开始旋转，产生负压，吸入污水。
2. 压缩污水，污水被送入泵体内，通过叶轮的旋转运动，污水被压缩。
3. 排出污水，压缩后的污水被迅速排出，输送到目的地。
除了以上的基本工作原理外，污水泵还有一些特殊的设计和功能，以应对不同的工作环境和工作要求。
例如，一些污水泵具有自动排水功能，可以根据液位自动启停；一些污水泵具有防堵塞设计，可以有效防止固体颗粒堵塞泵体。
总的来说，污水泵是一种通过机械运动将污水从一个地方输送到另一个地方的设备。
它的工作原理是基于叶轮的旋转运动，通过产生负压吸入污水，压缩污水并迅速排出。
污水泵在城市污水处理和工业生产中扮演着重要的角色，它的设计和功能也在不断地得到改进和完善。
污水泵的工作原理
污水泵的工作原理引言概述：污水泵是一种用于将污水从一个地方输送到另一个地方的设备，通常用于污水处理厂、污水管道、污水池等场所。
污水泵的工作原理是通过机械、电动或气动的方式将污水吸入泵体内，然后通过叶轮的旋转产生压力，将污水推送至目标位置。
本文将详细介绍污水泵的工作原理。
一、吸入污水1.1 污水泵的进水口通常位于污水源的下方，通过管道将污水引入泵体内。
1.2 泵体内设有吸水口，通过负压原理将污水吸入泵体内。
1.3 污水泵的叶轮旋转产生的离心力将污水推送至排水口。
二、压力产生2.1 污水泵内部设有叶轮，当叶轮旋转时，污水被吸入并被压缩。
2.2 叶轮的旋转速度越快，产生的压力也越大，能够将污水输送至更远的距离。
2.3 污水泵通常配有电动机或柴油发动机，通过驱动叶轮旋转，产生足够的压力将污水排放。
三、排水过程3.1 当污水被吸入并被压缩后，通过排水口将污水排放至指定位置。
3.2 排放的污水经过管道输送至下游处理设备，如污水处理厂或污水池。
3.3 污水泵的排水过程需要保持压力稳定，以确保污水能够顺利输送至目标位置。
四、维护保养4.1 污水泵在工作过程中需要定期清洗泵体和叶轮，以保持泵的正常工作。
4.2 检查泵的密封性能，确保泵体内不会发生泄漏。
4.3 定期检查电动机或柴油发动机的工作状态，保证泵的正常运转。
五、应用领域5.1 污水泵广泛应用于城市污水处理、工业废水处理、农田灌溉等领域。
5.2 污水泵的工作原理简单可靠，适用于各种环境下的污水输送。
5.3 随着科技的不断发展，污水泵的性能和效率也在不断提升，为污水处理领域带来了更多的便利。
总结：污水泵作为污水处理领域的重要设备，其工作原理是通过吸入污水、产生压力、排水过程、维护保养和应用领域等方面的综合作用完成污水输送的过程。
在实际应用中，污水泵的工作原理需要结合具体情况进行调整和优化，以确保污水能够有效、高效地处理和输送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水泵的工作原理
污水泵属于无堵塞泵的一种,具有多种形式：如潜水式和干式二种,目前最常的潜水式为WQ型潜水污水泵,最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种;主要用于输送城市污水,粪便或液体中含有纤维;纸屑等固体颗粒的介质,通常被输送介质的温度不大于80℃;由于被输送的介质中含有易缠绕或聚束的纤维物;故该种泵流道易于堵塞,泵一旦被堵塞会使泵不能正常工作,甚至烧毁电机,从而造成排污不畅;给城市生活和环保带来严重的影响;因此,抗堵性和可靠性是污水泵优劣的重要因素;
和其它泵一样,叶轮、压水室、是污水泵的两大核心部件;其性能的优劣,也就代表泵性能的优劣,污水泵的抗堵塞性能,效率的高低,以及汽蚀性能,抗磨蚀性能主要是由叶泵和压水室两大部件来保证;下面分别作一介绍：
1、叶轮结构型式：叶轮的结构分为四大类：叶片式开式、闭式、旋流式、流道式、包括单流道和双流道螺旋离心式四种,开式半开式叶轮制造方便,当叶轮内造成堵塞时,可以很容易的清理及维修,但在长期运行中,在颗粒的磨蚀下会使叶片与压水室内侧壁的间隙加大,从而使效率降低;并且间隙的加大会破坏叶片上的压差分布;不仅产生大量的旋涡损失,而且会使泵的轴向力加大,同时,由于间隙加大,流道中液体的流态的稳定性受到破坏,使泵产生振动,该种型式叶轮不易于输送含大颗粒和长纤维的介质,从性能上讲,该型式叶轮效率低,最高效率约相当于普通闭式叶轮的92%左右,扬程曲线比较平坦;
2、旋流式叶轮：采用该型式叶轮的泵,由于叶轮部分或全部缩离压水室流道;所以无堵塞性能好,过颗粒能力和长纤维的通过能力较强;颗粒在压水室内流动靠叶轮旋转产生的涡流的推动下运动,悬浮性颗粒本身不产生能量,只是在流道内和液体交换能量;在流动过程中,悬浮性颗粒或长纤维不与叶片接触,叶片多磨损的情
况较轻,不存在间隙因磨蚀而加大的情况,在长期运行中不会造成效率严重下降的
问题,采用该型式叶轮的泵适合于抽送含有大颗粒和长纤维的介质;从性能上讲,该叶轮效率较低,仅相当于普通闭式叶轮的70%左右,扬程曲线比较平坦;
3、闭式叶轮：该型式的叶轮正常效率较高;且在长期运行中情况比较稳定,采用该型式叶轮的泵轴向力较小,且可以在前后盖板上设置副叶片;前盖板上的副叶
片可以减少叶轮进口的旋涡损失和颗粒对密封环的磨损;后盖板上的副叶片不仅起平衡轴向力的作用,而且可以防止悬浮性颗粒进入机械密封腔对机械密封起保护作用;但该型式叶轮的无堵性差,易于缠绕,不宜于抽送含大颗粒长纤维等末经处理的污水介质;污水泵工作原理
4、流道式叶轮：该种叶轮属于无叶片的叶轮,叶轮流道是一个从进口到出口的一个弯曲的流道;所以适宜于抽送含有大颗粒和长纤维的介质;抗堵性好;从性能上讲,该型式叶轮效率高和普通闭式叶轮相差不大,但用该型式叶轮泵扬程曲线较
为陡降;功率曲线比较平稳,不易产生超功率的问题,但该型叶轮的汽蚀性能不如普通闭式叶轮,尤其适宜用在有压进口的泵上;
5、螺旋离心式叶轮：该型叶轮的叶片为扭曲的螺旋叶片,在锥形轮毂体上从吸入口沿轴向延伸;该型叶轮的泵兼具有容积泵和离心泵的作用,悬浮性颗粒在叶
片中流过时,不撞击泵内任何部位,故无损性好;对输送物的破坏性小;由于螺旋的
推进作用,悬浮颗粒的通过性强,所以采用该型式叶轮的泵适宜于抽送含有大颗粒
和长纤维的介质,以及高浓度的介质;在对输送介质的破坏有严格要求的场合下具
有明显的特点;
从性能上来讲,该泵具有陡降的扬程曲线,功率曲线较平坦;
污水泵采用的压水室最常见的是蜗壳,在内装式潜水泵中多选用径向导叶或
流道式导叶;蜗壳有螺旋型、环型和中介型三种;螺旋形蜗壳基本上不用在污水泵中;环形压水室由于结构简单制造方便在小型污水泵上采用的较多;但由于中介型半螺
旋形压水室的出现环形压水室的应用范围逐渐变小;因中介型压水室兼具有螺旋的高效率性和环形压水室的高通透性;已越来越受到制造厂家的关注;
综上所述,无论任何系列的污水泵只是不同型式的叶轮和不同型式压水室根据输送介质和安装等要求的一种组合,只要叶轮和压水室能做到优化配置;泵的各种性能就会得到保证.。
