21158回风巷规程(新)(DOC)
回风大巷施工作业规程 (2)(DOC)
第一章工作基本概况第一节工作面位置及用途1、巷道名称：回风大巷及回风上山2、巷道用途：主要用于回风、行人等。
3、井上位置：位于井田中部，天然大山中。
4、主采煤层：15#5、煤层厚度：5.04m—6.57m 平均：5.81m第二节工作面四邻关系工作面北部为副斜井井筒，南部为开拓未采区，东部为运输大巷，西部为回风大巷。
本工作面布置于15#煤层中，延顶板水平掘进，四邻关系对掘进无大的影响，按初步设计平面图布置，南部200多米处为采空积水区，因此在掘进时必须按规定要求进行探水。
第二章地质概况第一节煤层赋存特征本井田内可采煤层共2层，分别为6#、15#煤层，因当前主采15#煤层，6#煤层回收矿井时可采，所以在此只表明15#煤层。
15#煤层位于太原组下部，上距6#煤层65.34—101.57m，平均84.59m，煤层厚度5.04—6.57m，平均5.81m，为稳定可采煤层，含0—3层夹矸，结构简单，顶板为泥岩、砂质泥岩，底板为泥岩、砂质泥岩、细砂岩，为井田内可采煤层。
第二节地质构造情况该工作面总体构造为单一斜构造，井田位于山西沁水煤田东北部边缘，总体为一褶皱构造，共发育有2个向斜和1个背斜，在井田内还发育有2条断层和38个陷落柱，构造中等，属二类。
第三节预测瓦斯、火、煤层情况根据2007年6月7日山西省煤炭工业局综合测试中心对煤矿15#煤层所作出的煤尘爆炸鉴定检验报告，煤尘无爆炸性。
据2006年12月阳泉市煤炭工业局“关于全市地方煤矿2005年度矿井瓦斯等级鉴定的批复”（阳煤政发[2007]10号）借鉴相邻矿井五指山煤业有限公司15#煤层相对瓦斯涌出量为4.93m3/t，绝对瓦斯涌出量0.37m3/min，按低瓦斯矿井规定对待。
第四节水文地质情况1、井田地表水：本井田及邻近河流属海河流域滹沱河水系，井田内主要河流为前头河，由西向东流经本井田北部，最终汇入桃河，前头河属季节性河流，仅雨季有水，平时干涸，其余均为季节性流水的小山沟。

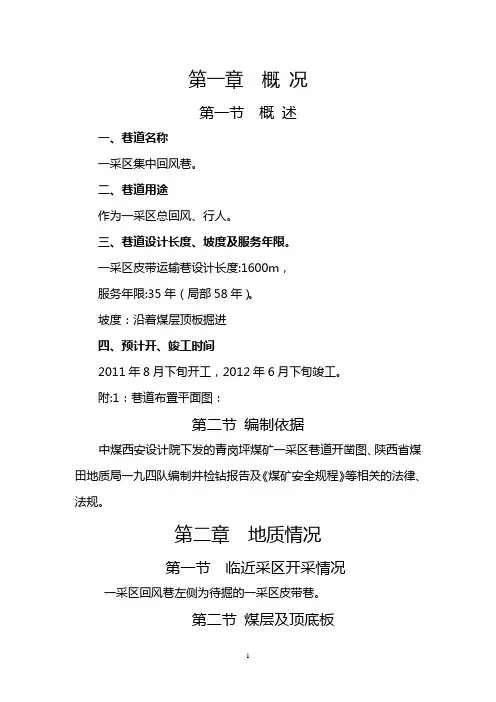

一采区集中回风巷巷规程
第一章概况第一节概述一、巷道名称一采区集中回风巷。
二、巷道用途作为一采区总回风、行人。
三、巷道设计长度、坡度及服务年限。
一采区皮带运输巷设计长度:1600m，服务年限:35年（局部58年）。
坡度：沿着煤层顶板掘进四、预计开、竣工时间2011年8月下旬开工，2012年6月下旬竣工。
附:1：巷道布臵平面图：第二节编制依据中煤西安设计院下发的青岗坪煤矿一采区巷道开凿图、陕西省煤田地质局一九四队编制井检钻报告及《煤矿安全规程》等相关的法律、法规。
第二章地质情况第一节临近采区开采情况一采区回风巷左侧为待掘的一采区皮带巷。
第二节煤层及顶底板钻孔柱状图见煤层厚度7.0m（黑色，块状，上部以半亮煤为主，下部以半暗煤为主，弱沥青光泽，阶梯状断口，含黄铁矿结核，夹矸为泥岩）；直接顶为1.89m泥岩（灰黑色，易风化呈碎片状，含植物化石碎片、云母碎片）及0.90m粉砂岩（灰黑色，泥钙质胶结，含植物化石碎片、黄铁矿结核），其上部为11.95m后的中粒砂岩，呈灰白色，以石英、长石为主，含其他岩屑，分选性中等，次棱角状，泥钙质胶结，夹黑色条带，具波状层理、斜层理，含云母碎片，局部夹粉砂岩薄层，施工中需加强顶板管理；底板为灰黑色、浅灰色泥岩，易风化呈碎块状，含植物化石，对文明化管理不利。
第三节地质构造该地点地质构造简单，为缓倾斜煤层，巷道中部低，两头高，推测不会有大的涌水。
附2：柱状图第三章巷道布臵及支护说明第一节巷道布臵一采区回风大巷是顺延一期回风巷，其掘进位臵有生产技术科标定；巷道总长度1600m。
一采区回风巷为直墙半圆拱巷道；掘宽4.4m、净宽4.2m；掘高3.6m、净高3.5m；S掘＝13.76m²，S净＝12.83m ²。
巷道规格要求：净高、净宽不小于50mm、不大于200mm，沿煤层顶板掘进。
附3：巷道断面图第二节支护形式及材料一、支护形式采用锚、网、索、喷联合支护。
二、支护材料及支护设计锚杆：采用Φ20×2250mm等强锚杆，每根锚杆安注CK2370树脂锚固剂2支，锚固力≥80KN；使用δ8×150×150mmMn16钢板托盘。
回风巷作业规程
第一章概况第一节概述一、巷道名称本设计施工巷道为东西向回风大巷及其联络巷。
二、掘进目的及巷道用途掘进目的是为形成矿井生产系统，满足矿井的通风、排水及管线敷设的需要。
三、巷道设计长度、坡度、服务年限巷道设计长度：东西向回风大巷设计长度为2484m。
坡度：回风大巷布置在煤层中，即沿4-2煤层底板布置，如果煤层起伏较大，施工时，线路和水沟可根据煤层的起伏适当调整。
联络巷地点因运输和通风需要，设4#、6#、8#、10#、12#六条联络巷。
服务年限：大巷及其联络巷服务年限为整个矿井生产期。
四、预计开、竣工时间本掘进工作面自2012年12月10日开工，预计2013年4月30日竣工。
第二节编写依据1、淖尔壕煤矿地质精查报告、补勘报告。
2、天隆淖尔壕煤炭有限公司淖尔壕煤矿初步设计说明书。
3、天隆淖尔壕煤炭有限公司淖尔壕煤矿初步设计安全专篇说明书。
4、施工图S1362－115-1、2、3、4、5。
5、淖尔壕煤矿建设工程量清单及说明。
7、《煤矿井巷工程质量验收规范》（GB50213－2010）。
8、《煤矿安全规程》2011版。
9、其他有关煤矿安全开采法律法规。
第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近开采情况表水平名称第一水平巷道名称回风大巷地面标高（m）1283.1～1304.8 巷道标高（m）1155～1173位置东西回风大巷自辅运大巷往东按方位角90°17'18"沿煤层掘进，大巷开口坐标X=27050.7714，Y=74467.0389。
巷道设计长度回风大巷：2484m，联络巷：270m邻近开采情况矿井为新建矿井，巷道邻近没有开采采区，施工中不受采动影响。
第二节煤（岩）层赋存特征一、煤（岩）层产状、厚度、结构、硬度系数该巷道在侏罗系中下统延安组（J1-2y）4-2煤层及其顶底板中施工。
煤呈黑色，条痕为褐黑色，沥青光泽，参差状、棱角状断口，内生裂隙较发育，常为黄铁矿及方解石薄膜充填。
总回风巷作业规程范本
总回风巷作业规程第一节概述 ------------------------------------------------ 错误!未定义书签。
第二节编写依据 ------------------------------------------ 错误!未定义书签。
第二章地面相对位置及地质情况 ------------- 错误!未定义书签。
第一节地面相对位置及邻近采区开采情况 ------ 错误!未定义书签。
第二节地质构造 ------------------------------------------ 错误!未定义书签。
第三节水文地质 ------------------------------------------- 错误!未定义书签。
第三章巷道布置及支护说明 -------------------- 错误!未定义书签。
第一节巷道布置 ------------------------------------------ 错误!未定义书签。
第二节矿压观测 ------------------------------------------ 错误!未定义书签。
第三节支护设计（参数） ----------------------------- 错误!未定义书签。
第四章施工工艺 ------------------------------------ 错误!未定义书签。
第一节施工方法 ------------------------------------------ 错误!未定义书签。
第二节爆破作业 ------------------------------------------ 错误!未定义书签。
第三节喷射混凝土 ---------------------------------------- 错误!未定义书签。
第四节装载与运输--------------------------------------- 错误!未定义书签。
回风巷作业规程
e、拉拔过程中，锚杆拧入套管头的长度不小于20mm，锚具5m范围内不得站其他人员，防止意外伤人。
第三节支护设计
依据巷道围岩性质和邻近工作面矿压资料，采用锚杆、锚索支护作为永久支护，能极大程度地起到悬吊、组合梁，加固拱和围岩补强作用，是一种积极防御的支护方法。故所掘巷道确定采用锚杆、锚索支护作为永久支护，滑移式掩护前探钢梁作为临时支护。巷道断面图见（图3）、支护平面图见：
锚杆支护工艺：锚杆支护作业，必须在前探梁掩护下进行，要掌握好眼深尺寸，锚杆间距。钻孔钻好后，将树脂药卷用锚杆顶入钻孔内到位后，立即开启钻机边搅拌边顶入到眼底，搅拌时间约30秒，凝固10分钟后，将托板单垫片双螺母先后安上，并用专用力矩扳手把螺母拧紧，预紧力矩不低于120NM，螺母下锚杆外露长度在20－50mm之间。每根锚杆使用一卷树脂锚固剂，锚固长度不低于0.6米，在较高的地段安混凝土托板时，要站在高凳上，一人扶凳一人站在凳上安设，还需要一人站在底下用长杠顶住托板，以防掉下伤人。
第三节地质构造
11#层集中回风巷所在煤层为侏罗纪大同组煤层，局部为复杂结构煤层，顶底板岩石特征为：老顶粉砂岩，细砂岩，胶结致密，稳定性好，直接顶是以砂质泥岩与细砂岩为主，含较多黄铁矿，性较硬。伪顶黑色，较密块状，泥质结构。直接底是黑色，致密块状，性较硬质纯，具滑感，含少量炭化植物碎屑，老底灰色，石英石长石为主，具微波状层理。地质构造简单，巷道所在区域坡度变化不大，在该掘进范围内无褶曲，210米处遇陷落柱，预计巷道西部有一斜交于11#层集中皮带巷的断层，落差1米左右，顶板较破碎。在掘进过程中要注意加强顶板管理。
11#层集中皮带巷锚杆钢带支护，间距1.2米，排距1.2米，在中线处居中布置一排，间距4米，如果工作面顶板破碎，锚索支护沿中线两侧且对称于巷道中线各布置一行，呈三花布置，排距1.4米，间距4米。
回风大巷施工作业规程
目录第一章工作面概况 (1)第一节概述 (1)第二节编写依据 (1)第二章井上下相对位置及地质水文情况 (2)第一节地面相对位置及邻近采区开采情况 (2)第二节煤（岩）层赋存特征 (2)第四节水文地质 (4)第五节其他相关情况 (4)第三章巷道布置及支护说明 (5)第一节巷道布置 (5)第二节支护设计 (6)第四章巷道施工 (17)第一节施工方法 (17)第二节施工工艺 (17)第三节装、运煤方式 (18)第四节管线敷设 (18)第五节设备及工具配备 (18)第五章劳动组织及主要技术经济指标 (20)第一节劳动组织 (20)第二节循环作业图表 (20)第三节主要技术经济指标 (21)第六章生产系统 (22)第一节通风系统 (22)第二节压风系统 (24)第三节防尘系统 (24)第四节防灭火 (25)第五节安全监测系统 (25)第六节供电系统 (26)第七节排水系统 (31)第八节运输系统 (31)第九节通迅系统 (32)第七章灾害预防及避灾路线 (32)第一节安全避险“六大系统” (41)第二节灾害预防 (35)第八章安全技术措施 (41)第一节施工准备 (41)第二节“一通三防”管理 (41)第三节顶板管理 (45)第四节防治水管理 (47)第五节机电管理 (49)第六节运输管理 (53)第七节掘进机使用及管理 (59)第八节其他 (63)第九节安全制度 (64)第十节针对性安全措施 (65)第一章工作面概况第一节概述一、巷道名称：本《作业规程》掘进的巷道为回风大巷。
二、掘进目的及巷道用途：该巷道掘进的目的：承担全矿井回风任务并兼做安全出口通道。
三、巷道设计长度及服务年限：回风大巷设计延伸长度为：1941米。
服务年限：至矿井回采完毕。
四、预计开、竣工时间：本掘进工作面根据矿井接续分段进行延伸。
第二节编写依据一、根据山西约翰芬雷华能设计工程有限公司编制的《神木县三江能源有限公司煤矿资源整合实施方案开采设计说明书》。
回风大巷作业规程(DOC)
回风大巷综掘施工作业规程根据生产衔接，由二处负责回风大巷掘进施工，为保证施工质量及安全特编制本作业规程。
第一章工作面基本概况第一节工作面井上下及煤层对应关系巷道名称：回风井下组煤回风大巷。
巷道用途：回风大巷工作面采煤时的回风通道。
巷道位置：该工作面马头门连接处井底标高为+998.743m水平回风大巷。
第二节工作面上下左右四邻关系、采掘情况及影响该巷道为开拓巷道，周边均为未采区，为了加快建井速度，掘进期间巷道沿煤层顶板掘进进入回风顺槽。
附图1-1：回风大巷平剖面布置示意图第二章地质概况第一节煤层赋存特征15-3#煤层平均厚度为5.6～6m，倾角6～7°。
煤层之上为泥岩伪顶，厚度0.54—0.9m，灰黑色，厚层状，均匀层理，见大量植物化石；泥岩之上为粉砂岩—细砂岩泥岩直接顶，厚度0.90—1.46m，灰色—深灰色，中厚层状，波状层理，小型交错层理发育，含云母碎片，见少量植物化石；砂岩之上为16.50—18.50m厚的细砂岩老顶，灰色，中厚层状，成份以石英为主，长石次之，含云母碎片，平行层理，泥质胶结，分选中等；煤层之下为直接底泥岩－粉砂岩，厚为0.72—2.04m，深灰色—黑色，中厚层状，均匀层理，小型交错层理发育，见大量植物化石；泥岩－粉砂岩之下为老底，为2.30—3.52m厚的中砂质泥岩—细砂岩，灰色—灰黑色，成份以石英为主，长石次之，波状层理，含泥质包体，见菱铁质结核。
第二节地质构造情况依据三维勘探资料显示当巷到掘进约至15#横贯时有一异常区的影响。
应提前做好影响区超前钻探工作，以此保证巷道安全正常掘进。
巷道掘进时必须严格执行“先探后掘”的方式掘进。
本巷道在15-3#煤层中掘进，15-3#煤层为弱含水层，在无构造沟通的情况下与上、下含水层无明显的水力联系，15-3#煤层距奥灰中间有100m的地层阻隔，一般对巷道掘进影响不大，但局部地段由于受构造影响，缩短了15-3#煤层与奥灰水的间距或使奥灰水直接接触，使之成为15-3#煤层的充水水源。
最新专用回风巷管理制度
最新专用回风巷管理制度第一章总则第一条为了规范回风巷的管理工作，保障员工的健康和安全，提升工作效率，特制定本管理制度。
第二条本制度适用于公司内所有回风巷的管理工作。
第三条回风巷指的是供送风的通风管道，主要功能是将空气从风机送出再输送到车间内。
第四条回风巷的管理工作应当遵循国家相关法律、法规、标准和公司的相关规定。
第五条公司应当加强对回风巷的管理和维护，保障员工的健康和安全。
第六条公司应当配备专业的管理人员，进行回风巷的日常管理工作。
第七条回风巷管理工作应当有专门的操作规程和标准，依法依规进行管理。
第八条公司应当加强员工的安全教育和培训，提高员工对回风巷的安全意识和应急处理能力。
第二章管理责任第九条公司总经理是回风巷管理的最高责任人，对回风巷的安全工作全面负责。
第十条生产部门负责回风巷的日常管理工作，配合相关部门做好回风巷的维护与维修工作。
第十一条安全生产部门负责回风巷的安全管理工作，并督促各部门按照相关规定进行安全管理。
第十二条维修部门负责回风巷的日常维护和维修工作，保证回风巷的正常运行。
第十三条监督部门应当对回风巷的安全管理情况进行监督和检查，及时发现并解决问题。
第三章管理要求第十四条回风巷的设计、安装、改建须符合国家相关的标准和规定。
第十五条回风巷应当定期进行清理、维护和消毒，保持通风管道的畅通和清洁。
第十六条回风巷应当定期进行安全检查和维护，及时发现并处理存在的问题。
第十七条回风巷的管理人员应当严格按照操作规程和标准，做好巡视和维护工作。
第十八条回风巷管理人员应当严格控制通风系统的使用，确保通风系统的正常运行和安全使用。
第十九条回风巷管理人员应当加强对员工的安全教育和培训，提高员工对回风巷的安全意识和应急处理能力。
第二十条回风巷管理人员应当及时处理各类安全事故和紧急情况，并报告上级领导。
第四章处罚规定第二十一条对违反本管理制度的管理人员，将依法依规进行处理，情节严重者将作出相应的处罚。
第二十二条对因违反本管理制度导致的事故和损失，相关责任人将依法依规承担相应的责任和赔偿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章概况 (1)第一节概述 (1)第二节编制依据 (1)第二章灾害分析 (2)第三章地面位置及地质情况 (2)第一节地面相对位置及邻近采面开采情况 (3)第二节煤（岩）层赋存特征 (3)第三节地质构造 (3)第四节水文地质 (4)第四章巷道布置及支护说明 (4)第一节巷道布置 (4)第二节矿压观测 (4)第三节支护设计 (5)第四节支护工艺 (10)第五章施工工艺 (11)第一节施工方法 (11)第二节掘进机掘进 (11)第三节装载与运输 (12)第四节管线敷设 (12)第五节设备及工具配备 (12)第六章生产系统 (13)第一节通风 (13)第二节供风及压风自救 (15)第三节供水 (15)第四节瓦斯抽采 (15)第五节综合防尘 (16)第六节防灭火 (16)第七节安全监控 (16)第八节供电 (17)第九节排水 (17)第十节运输 (17)第十一节通讯及信号 (18)第七章劳动组织与主要技术经济指标 (18)第一节劳动组织 (18)第二节主要经济指标 (18)第八章安全措施 (19)第一节一通三防 (19)第二节巷道开口 (25)第三节顶板及工程质量 (25)第四节先探后掘 (28)第五节防治水 (29)第六节机电 (29)第七节出货 (32)第八节过断层措施 (33)第九节运输 (33)第十节其它 (37)第九章灾害应急措施及避灾路线 (38)第十章事故案例 (41)第一章概况第一节概述一、巷道名称：21158回风巷。
二、巷道所处位置及相邻关系情况见《21158工作面掘进地质说明书及附图》。
三、掘进目的及用途：为21158采面安装及回风用。
四、巷道设计长度：1009m（平距）。
五、服务年限：2年。
六、巷道性质：回采巷道。
七、施工方式：采用EBZ-160型掘进机掘进。
八、支护形式：①永久支护：在巷道顶板条件较好时采用锚网梁+锚索联合支护（以下简称锚网索支护）；过断层带顶板破碎时采用金属“U”型棚支护。
②临时支护：锚网索支护时采用3棵点锚作为临时支护，架棚支护时采用铁穿楔作为临时支护。
九、通风方式：采用局部通风机压入式通风。
十、供风方式：移动压风机配合4吋铁管供风（压风自救采用4分管配合4吋管供风）。
十一、供水方式：地面自压水池配合4吋铁管供水。
十二、运输方式：①运（煤）矸：采用掘进机自行装载，刮板输送机配合胶带输送机运输。
②运料：利用蓄电池机车、绞车及人工搬运。
十三、预计开、竣工时间：本掘进工作面自2014年8月份开工，预计2014年12月份竣工。
第二节编制依据一、工作面设计及批准时间：巷道施工的依据是《21158回采工作面施工设计修改图》，批准时间为2014年7月。
二、地质说明书及批准时间：巷道地质资料依据是《21158工作面掘进地质说明书》，批准时间为2014年4月。
三、相关的技术要求及安全措施编制依据：1.《煤矿安全规程》（2011版）。
2.《煤矿工人技术操作规程》（原煤炭部生字【1996】第547号）。
3.《防治煤与瓦斯突出规定》（2013版）。
4.《煤矿防治水规定》（2011版）。
5.《山脚树矿水害防治技术管理制度》（矿发【2013】21号）。
6.《盘江精煤股份有限公司水害防治管理制度》7.《煤矿安全质量标准化基本要求及评分方法（试行）》（煤安监行管【2013】1号）。
8.《贵州盘江精煤股份有限公司防灭火管理制度》（公司通字【2013】19号）。
9.《贵州盘江精煤股份有限公司局部通风管理制度》（公司通字【2013】4号）。
10.《贵州盘江精煤股份有限公司通风系统管理制度》（公司通字【2013】2号）。
11.《关于进一步加强管理防止发生重特大事故管理办法》（公司安字【2013】9号）。
12.《盘江股份公司生产技术管理及相关制度文件汇编（修编）》（公司生字【2014】8号）。
13.《盘江股份公司进一步加强先探后掘管理办法》（公司生字【2014】48号）第二章灾害分析一、瓦斯灾害1.巷道掘进期间，必须严格执行“先探后掘，有疑必抽”。
2.掘进期间，将遇到F5、F7、F10、F17等4条断层及其他未探明的地质构造，可能会发生瓦斯异常情况。
3.巷道掘进过程中，遇到顶板破碎，超高巷道顶部可能出现瓦斯积聚。
4.掘进期间，刮板输送机机尾滚筒处、掘进机铲板底部空隙处及迎头顶底板，易出现局部瓦斯超限。
二、水害21158回风巷上区段21156采空区积水在21186回风巷掘进期间已探放完毕，21158回风巷掘进期间涌水水源主要有原21158回风巷巷道内积水、21126采空区积水及施工过程中的生产用水。
三、顶板灾害1.巷道掘进期间，必须严格执行“敲帮问顶”制度，随时对帮顶活矸、浮石进行彻底找掉，防止片帮或掉矸伤人，且掘进期间必须及时进行支护，减少悬顶时间。
2.巷道布置区域预计赋存有4条断层，详见《21158工作面掘进地质说明书及附图》，掘进时加强对顶板的支护管理。
四、火灾1.加强机电设备及运输设备管理，杜绝机械火源及电气火源。
2.防止施工钻孔着火，坚持湿式作业。
3.局部瓦斯超限遇到火源可能出现瓦斯燃烧，引发火灾。
五、煤（岩）尘1.主要产尘点为掘进工作面及输送机转载点等。
2.防止粉尘沉积和飞扬，做好洒水降尘工作。
3.防止施工钻孔产尘，坚持湿式作业。
4.各运输转载点必须安设喷雾装置，运输过程中正常开启。
5.掘进机作业过程中，泡沫除尘装置必须正常开启，防止粉尘飞扬。
六、其它灾害1.加强机电设备及运输设备管理，杜绝机电运输事故。
2.杜绝粉尘危害，加强个人防护措施。
第三章地面位置及地质情况第一节地面相对位置及邻近采面开采情况地面相对位置及邻近采面开采情况见表1。
表1 井上下对照关系情况表水平名称二水平工程名称21158回风巷掘进工作面矿井名称采二区掘进工作面标高/m ＋1295～＋1310地面位置该工作面相应地表为大白岩村村庄（已搬迁完毕），距地表垂深525-769米。
四邻关系北部为F108断层，南部为15#煤层上山、21128回风斜巷，西部为原21158回风巷、21156采空区，顶部为21106、21126采空区。
邻近采掘情况对掘进巷道的影响在21158回风巷掘进过程中每隔30m在煤柱帮施工一个探水孔，对原21158回风巷巷道内积水进行探放；掘进至21126采空区积水探放警戒线位置时，必须及时对21126采空区积水进行探放，确保该巷道的安全掘进。
详见《21158工作面掘进地质说明书》。
第二节煤（岩）层赋存特征煤（岩）层赋存情况见表2。
表2 煤岩层赋存特征情况表项目单位厚度备注煤层厚度m 1.5～2.8/2.15煤层倾角（最小～最大/平均）°7～9/8煤层顶底板情况表顶底板名称煤岩类别厚度(m) 煤岩性顶板老顶细砂岩3～6 菱铁质细砂岩，稍硬直接顶粉砂岩 2.5～5薄层粉砂岩与薄层菱铁质粉砂岩互层，含植物化石伪顶泥岩 1 黑色泥质粉砂岩底板直接底泥岩0.1 粉砂质泥岩老底细沙岩 2.5 细沙岩，无层理。
其余煤岩层赋存特征详见《21158工作面掘进地质说明书及附图》。
第三节地质构造构造特征见表3表3 构造特征情况表构造名称走向（°）倾向倾角性质落差（m）对掘进影响程度F569 SE 55 正0～1.5 影响巷道支护F7308 NE 45 正 3.5～7 影响巷道支护F1096 SW 65 正0～2.5 影响巷道支护F1793 SW 15 正0～1.5 影响巷道支护在掘进过程中，可能会遇到未知断层或小的构造，有待掘进中证实。
第四节水文地质根据21158回风巷掘进地质分析，21156采空区积水在21186回风巷掘进期间已探放完毕，21158回风巷掘进期间涌水水源主要有原21158回风巷巷道内积水、21126采空区积水及施工过程中的生产用水，掘进期间必须做好探放水工作。
第四章巷道布置及支护说明第一节巷道布置21158回风巷从21128回风斜巷A点（坐标：X=2862954.283，Y=3545179.567，Z=1296.5）开口以14°30′方位沿15#煤掘送到B点（坐标：X=2863908.033，Y=35452031.395，Z=1305.0）结束，总工程量为1009m（平距）。
附图1：工程平面图；附图2：21158回风巷外段预想剖面图。
第二节矿压观测1．矿压观测对象：21158回风巷。
2．观测内容：顶底板相对移近量，两帮相对移近量。
3．观测方法：在巷道开口设置一个观测点，往后每50m设置一个（断层带及压力大地段每10米设一个），并在相应观测点布置顶板离层仪。
每个观测点设置一个观测断面，每隔5天对巷道顶底板及两帮的相对移近量进行尺量观测，直到巷道施工完毕。
并根据观测数据，作出该巷道“时间—顶底板位移图” 和“两帮移进量—时间关系图”。
4．观测工具：5m长的钢卷尺、线绳，记录纸等。
5．巷道顶板围岩完整地段每隔50m打设1棵信号柱，在断层带或顶板破碎地段每隔10m 打设1棵信号柱，帮顶有淋水地段每隔5m打设1棵信号柱。
6．根据对巷道的矿压观测，若出现有支护不能满足支护要求时，及时采取加固措施，并调整支护参数。
附图3：矿压观测图第三节支护设计一、巷道断面及支护参数（一）锚网索支护1.采用锚网索支护时，21158回风巷设计断面为三心拱形：下宽5m，中高3.0m，直墙高1.34m，断面积S =13.5m2。
2.锚杆间、排距为700 ×700mm；锚索间、排距为2100×1400mm，呈“3-0-3”布置。
附图4：锚网索支护平面图。
附图5：锚网索支护断面图。
（二）架棚支护1.采用架棚支护时，21158回风巷采用支护规格为：下宽×中高=4.7×3.3m的棚子，荒断面积S=14.2m2，净断面积S =12.5m2。
2.巷道开口20m段采用支护规格为：下宽×中高=5.1×3.4m的棚子，荒断面积S=16.2m2，净断面积S =14.4m2。
3.架棚支护棚距为700mm，棚梁与棚腿搭接长度为400mm，搭接处采用3个卡子进行箍卡，上下卡子间距360mm，棚梁及棚腿中部利用拉杆连接。
4.所架棚子与巷道壁面之间采用刹杆刹背，刹杆间距为200mm。
附图6：架棚支护平、断面图。
二、支护材料1.锚杆：顶锚杆采用M20－2470等强度全螺纹树脂锚杆；帮锚杆采用M20-1800等强度全螺纹钢锚杆。
2.锚索：使用φ17.8mm、长6m的锚索。
3.托盘：锚杆托盘采用规格为140×140×8mm的预应力托盘；锚索托盘采用规格为300×300×10mm的方形托盘。
4.锚梁：采用12#圆钢制作，锚孔眼距为0.7m，锚梁长为5.7m和2.2m。
5.铁丝网采用10#铁丝编制，规格为10×0.9m，网孔规格为50×50mm，铁丝网搭接长度100mm，每隔200mm用14#铁丝连接好，施工时根据现场需要将其分成大小适当的网片。
