星型卸灰阀输灰量
卸灰阀卸料量计算公式
卸灰阀卸料量计算公式摘要：1.卸灰阀的概念与作用2.卸灰阀卸料量的计算公式3.计算公式的详细解释4.应用实例5.结论正文：一、卸灰阀的概念与作用卸灰阀是一种用于控制粉煤灰或其他干燥物料在输送过程中流量的设备，通常安装在除尘器、料仓等设备的出口处。
通过调节卸灰阀的开度，可以实现对物料流量的控制，保证输送设备的正常运行，同时避免粉尘污染环境。
二、卸灰阀卸料量的计算公式卸灰阀的卸料量可以通过以下公式计算：卸料量（m3/h）= 转子每转容积（L/rev）× 转速（rpm）× 60 × （100% / 密度（kg/m3））其中，转子每转容积（L/rev）是卸灰阀每转一次所能排出的物料体积；转速（rpm）是卸灰阀每分钟转动的圈数；密度（kg/m3）是物料的密度。
三、计算公式的详细解释1.转子每转容积（L/rev）：这是卸灰阀的重要参数，决定了每次转动可以排出的物料量。
一般来说，转子每转容积越大，卸灰阀的卸料能力越强。
2.转速（rpm）：转速决定了卸灰阀在单位时间内转动的次数，与卸料量成正比关系。
提高转速可以增加卸料量，但过高的转速可能会导致物料无法充分卸出，影响卸灰阀的卸料效率。
3.密度（kg/m3）：密度是物料的质量与体积之比，对卸料量的计算具有重要影响。
不同密度的物料，在相同的转子每转容积和转速下，其卸料量会有所不同。
四、应用实例以一台卸灰阀为例，转子每转容积为0.05 立方米，转速为30 转/分钟，物料密度为1.2 千克/立方米。
根据公式，可得：卸料量（m3/h）= 0.05 × 30 × 60 × (100% / 1.2) ≈ 75立方米/小时因此，该卸灰阀的卸料量为75 立方米/小时。
五、结论通过上述计算公式，可以方便地计算卸灰阀的卸料量。

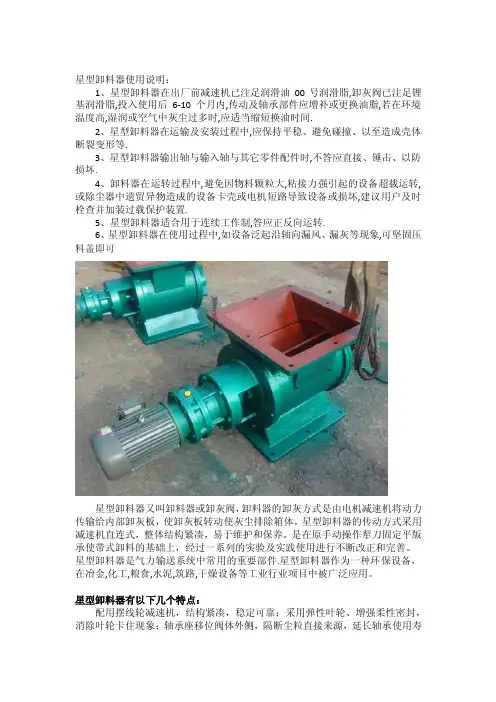

星型卸料器简介及维护说明
星型卸料器使用说明：1、星型卸料器在出厂前减速机已注足润滑油00号润滑脂,卸灰阀已注足锂基润滑脂,投入使用后6-10个月内,传动及轴承部件应增补或更换油脂,若在环境温度高,湿润或空气中灰尘过多时,应适当缩短换油时间.2、星型卸料器在运输及安装过程中,应保持平稳、避免碰撞、以至造成壳体断裂变形等.3、星型卸料器输出轴与输入轴与其它零件配件时,不答应直接、锤击、以防损坏.4、卸料器在运转过程中,避免因物料颗粒大,粘接力强引起的设备超载运转,或除尘器中遗贸异物造成的设备卡壳或电机短路导致设备或损坏,建议用户及时栓查并加装过载保护装置.5、星型卸料器适合用于连续工作制,答应正反向运转.6、星型卸料器在使用过程中,如设备泛起沿轴向漏风、漏灰等现象,可坚固压料盖即可星型卸料器又叫卸料器或卸灰阀，卸料器的卸灰方式是由电机减速机将动力传输给内部卸灰板，使卸灰板转动使灰尘排除箱体。
星型卸料器的传动方式采用减速机直连式，整体结构紧凑，易于维护和保养。
是在原手动操作犁刀固定平版承使带式卸料的基础上，经过一系列的实验及实践使用进行不断改正和完善。
星型卸料器是气力输送系统中常用的重要部件.星型卸料器作为一种环保设备，在冶金,化工,粮食,水泥,筑路,干燥设备等工业行业项目中被广泛应用。
星型卸料器有以下几个特点：配用摆线轮减速机，结构紧凑，稳定可靠；采用弹性叶轮、增强柔性密封，消除叶轮卡住现象；轴承座移位阀体外侧，隔断尘粒直接来源，延长轴承使用寿命，方便维修。
星型卸料器又被称为卸料器,旋转给料器,锁气阀.通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成. 当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出,因此, 星型卸料器可以定量而连续地卸料.星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统, 星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.星型卸料器在使用中应注意粉尘在灰斗内架空或落入刚性物料时被卡住，以致破坏操作设备；对磨琢性粉尘叶轮的磨损较快，要及时维修叶轮。
星型卸灰阀的相关类型产品描述
星型卸灰阀的相关类型产品描述星型卸料器在运转过程中，应避免因物料颗粒大，粘接力强引起的设备超载运转，或除尘器中遗贸异物造成的设备卡壳或电机短路导致设备或损坏，建议用户及时栓查并加装过载保护装置。
在使用过程中，如设备泛起沿轴向漏风、漏灰等现象，可坚固压料盖即可。
本机在出厂前减速机已注足润滑油00号润滑脂，卸灰阀已注足锂基润滑脂，投入使用后6-10个月内，传动及轴承部件应增补或更换油脂，若在环境温度高，湿润或空气中灰尘过多时，应适当缩短换油时间。
星型卸灰阀在运输及安装过程中，应保持平稳、避免碰撞、以至造成壳体断裂变形等。
卸料器输出轴与输入轴与其它零件配件时，不答应直接、锤击、以防损坏。
星型卸灰阀又名卸灰阀、星型卸料器，是除尘设备输送、排灰、关风和其它设备给料的主要设备，适用于粉状物料颗粒物料通过。
安装尺寸于各种除尘器相一致，为环保、冶金、化工、粮食、食品、化学等工业部门广泛应用。
叶轮给料机的主要特点:轴承外置，有效防止粉尘进入轴承和起到耐高温的作用。
轴封根据各种工况采用填料密封。
传动方式采用减速机直连式，整体结构紧凑，易于维护和保养。
在原手动操作犁刀，固定平版承使带式卸料的基础上，经过一系列的实验及实践使用进行不断改正和完善，生铁铸件有特殊的功能，铸件耐磨，调换方便，不产生锋口，不损坏胶带、摩擦系数小等特点。
电动卸灰阀，是按国家标准DT85型、75型、62型系列皮带输送机中执行卸料机控制物料输送流量、流向的机械配套产品。
电动犁式卸料器，以一台手电两用、行程可调的电动推杆为动力源，电动推杆的电控箱控制动作，工作时推杆伸出作用于驱动杆，带动框架平行运动，同时完成犁刀下落，可变槽角托辊组平行托辊上升，此时胶带工作面平直，犁头贴合严密，开始卸料工作。
当进行备用时，推杆缩回，作用于驱动杆，框架平行运动，同时完成犁刀上抬的高度，槽角可变托辊变成槽形，平行托辊下降，达到胶带输送的断面变成槽形角度，使物料平稳通过。
星型卸料阀
星型卸料阀星型卸料阀又称旋转给料器，锁气阀，星型卸料阀，星型下料器，星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。
星型卸料阀常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料阀可以均匀，连续地向输料管供料。
电动锁风阀以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。
因此，星型卸料阀是气力输送系统中常用的重要部件。
星型卸料阀当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出。
因此，星型卸料阀可以定量而连续地卸料。
星型卸料阀可以用在收集物料系统中，作为料仓的卸料器星型卸灰料阀是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一。
星型卸灰阀特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。
耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。
耐高温型星型卸灰阀输送物料的温度可达800°C,采用链轮连接。
星型卸灰阀减速机和卸料器壳体有一定的距离。
型号Typ e 每转体积Volume/Rotation减速电机型号(Speed-downmotmodel)转速（Rew）工作温度（Worktemperature）重量(Weight)安装联接尺寸Installation Dimension KW r/min℃Kg A B C A1B1C1H L L1N-Φ2型2立升/转Y801-4/0.5524≤30055Φ24Φ20Φ152402001502405305858-Φ114型4立升/转Y801-4/0.5524≤30065Φ28Φ24Φ182802301802805606158-Φ136型6立升/转Y801-4/0.5524≤30075Φ30Φ26Φ202902502003005856358-Φ138型8立升/转Y802-4/0.7524≤30085Φ32Φ28Φ223102702203206006558-Φ1310型10立升/转Y90S-4/1.124≤30095Φ34Φ30Φ243302902403406507108-Φ1512型12立升/转Y90S-4/1.124≤300110Φ36Φ32Φ263503102603606707308-Φ15。

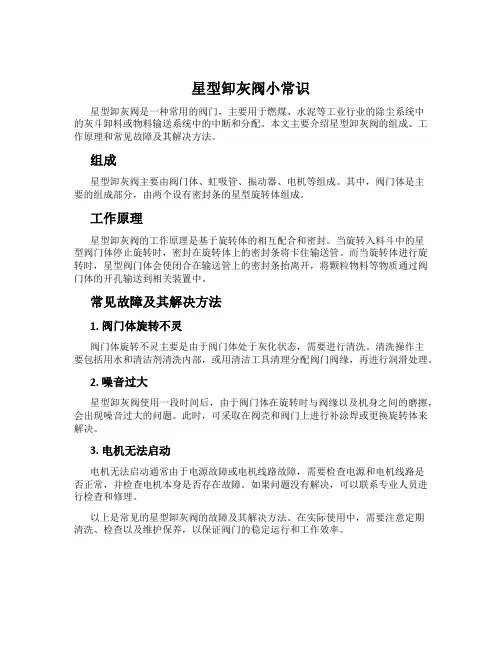

星型卸灰阀小常识
星型卸灰阀小常识
星型卸灰阀是一种常用的阀门，主要用于燃煤、水泥等工业行业的除尘系统中
的灰斗卸料或物料输送系统中的中断和分配。
本文主要介绍星型卸灰阀的组成、工作原理和常见故障及其解决方法。
组成
星型卸灰阀主要由阀门体、虹吸管、振动器、电机等组成。
其中，阀门体是主
要的组成部分，由两个设有密封条的星型旋转体组成。
工作原理
星型卸灰阀的工作原理是基于旋转体的相互配合和密封。
当旋转入料斗中的星
型阀门体停止旋转时，密封在旋转体上的密封条将卡住输送管。
而当旋转体进行旋转时，星型阀门体会使闭合在输送管上的密封条抬离开，将颗粒物料等物质通过阀门体的开孔输送到相关装置中。
常见故障及其解决方法
1. 阀门体旋转不灵
阀门体旋转不灵主要是由于阀门体处于灰化状态，需要进行清洗。
清洗操作主
要包括用水和清洁剂清洗内部，或用清洁工具清理分配阀门阀缘，再进行润滑处理。
2. 噪音过大
星型卸灰阀使用一段时间后，由于阀门体在旋转时与阀缘以及机身之间的磨擦，会出现噪音过大的问题。
此时，可采取在阀壳和阀门上进行补涂焊或更换旋转体来解决。
3. 电机无法启动
电机无法启动通常由于电源故障或电机线路故障，需要检查电源和电机线路是
否正常，并检查电机本身是否存在故障。
如果问题没有解决，可以联系专业人员进行检查和修理。
以上是常见的星型卸灰阀的故障及其解决方法。
在实际使用中，需要注意定期
清洗、检查以及维护保养，以保证阀门的稳定运行和工作效率。
星型下料器卸灰阀
≤280
每转体积 转速 L/转 r/min
卸料能力 m3/h
2 立升 24
2。8
4 立升 24
6
6 立升 24
8.5
8 立升 24
11.5
重量 kg 65 75 85 95
～
10 型 340 300 240 340 250
8-ф1 3 1。1
1020
12 型 360 320 260 360 270 ~1040 8-ф1 3 1.1
24
26 型 510 450 400 520 350 ～1300 8—φ17 2．2 ≤280 40 立升
24
30 型 550 490 440 560 370 ~1350 8-φ17 2．2 ≤280 48 立升
24
36 型 610 555 500 620 390 ～1400 12-φ17 2．2 ≤280 60 立升
24
56 型 820 765 700 850 580 ~1730 12—φ20 4
≤280 210 立升
24
60 型 870 825 750 900 610 ~1780 12-φ20 5．5 ≤280 270 立升
24
66 型 920 870 800 950 630 ～1850 12—φ20 5．5 ≤280 310 立升
2 型 240 200 150 240 190 ～830 8-ф9 0。55
≤280
4 型 280 240 180 280 205 ～870 8-ф11 0。55
≤280
6 型 300 260 200 300 210 ~890 8-ф11 0。55
≤280
8 型 320 280 220 320 220 ~910 8-ф11 0。75
卸灰阀技术参数及特点
卸灰阀又称星型卸料器,俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮,壳体,减速机及密封件组成,主要安装于除尘器灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置.卸灰阀又称刚性叶轮给料机或星形卸料器，按密封要求选型为单层、双层、三层式。
卸灰阀是各类除尘设备排灰工艺中重要组成部分，保证密封料仓和连续或间断排灰的作用；在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。
泊头鑫海环保在原卸灰阀结构上具有如下改进：（1）为防止料仓落入异物卡阻卸料器叶轮，烧损电机，采用干式过载保护离合器，代替了以往产品中的安全销。
（2）在叶轮上方的壳体侧部加装了检查孔。
（3）为防止叶轮两端部因密封不良漏灰进入轴承，叶轮端部下侧扩有卸灰槽；为防止高温导致轴承润滑不良，将轴承座改为外置。
（4）叶轮与端盖，动与静的结合部采用合金耐磨套。
（5）驱动装置有齿差行星减速机，摆线针轮减速机两种，根据需要选型。
（6）叶轮装上橡胶皮，避免粉尘挤进轴承和大颗粒卡死的现象。
（7）卸灰阀上部通常配以手动闸板阀，方便检修、排障与更换。
星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B型。
也可根据要求定做长方形及其他异形规格的卸灰阀。
卸灰阀具有如下特点：（1）节能显著（2）卸料干净更优于其他任何卸料器。
（3）犁头具有自动锁紧机构及电动推杆具有双向保险系统，使工作可靠、平稳、灵活。
（4）转子磨损量小，延长了转子的使用寿命。
A型外形安装尺寸表(mm)型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17 B型外形安装尺寸表(mm)型号φA φB φC E F M H h n-φYJD02型250 210 150 650 420 122.5 225 12 8-9 YJD04型280 240 180 758 526 140 280 15 8-11 YJD06型300 260 200 778 536 150 300 15 8-11 YJD08型320 280 220 798 546 160 320 18 8-11 YJD10型340 300 240 880 628 170 340 18 8-13 YJD12型360 320 260 900 638 180 360 18 8-13 YJD14型380 340 280 920 648 190 380 20 8-17 YJD16型400 360 300 960 678 200 400 20 8-17 YJD18型420 380 320 980 688 220 440 22 8-17 YJD20型440 400 340 1000 698 230 460 22 8-17 YJD26型500 460 400 1150 740 260 520 24 8-17。
双层重锤翻板阀与星型卸灰阀的使用选择
双层重锤翻板阀与星型卸灰阀的使用选择曹卫军青州中联水泥有限公司，山东省潍坊青州市 262507摘要：随着新环保法的实施，节能减排成为水泥行业面临的最大问题，除了改变生产工艺流程外，收尘器的应用成为解决该问题最有效途径之一。
而卸料阀是除尘器排灰送风和其他设备给料的主要设备，其中双层重锤翻板阀和星型卸灰阀的应用最为广泛。
我公司综合现场设备使用情况，本着以节能、节约维修成本为目的，在能满足生产需要的前提下，用双层重锤翻板阀替换部分星型卸灰阀。
关键词:水泥行业、星型卸料器、双层重锤翻板阀、选择目前除尘器在水泥行业已得到广泛应用，除尘器的良好运行在改善环境、回收物料、减少大气污染、保障作业人员身体健康方面作用显著，所以越来越受到人们的重视。
而卸料阀是除尘设备排灰，送风，给料的主要设备，与收尘器的功能紧密相关。
我厂在建设期采购卸料阀时，考虑到星型卸灰阀卸料时，上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此它可以定量而连续地卸料，同时又能将卸料器的上、下部气压隔断而起到锁气作用。
并且其结构紧凑，使用方便，运转平稳，噪音低等优点，所以在烧成窑尾、烧成窑头、煤粉制备收尘器下的卸灰阀均采用了星型卸灰阀。
但在设备使用过程中，特别是窑头窑尾收尘器下的星型卸灰阀，由于我厂物料粉尘偏硬，窑头窑尾收尘器处粉尘量多，负压大造成星型卸料器出现了一系列问题，影响了整个烧成系统的正常运转。
问题如下：1、卸料器壁因总是处在卸料摩擦条件下造成外壳磨破，引起漏料，漏风。
2、在安装使用过程中，除尘器中遗留异物（如焊条头、碎铁渣、螺栓、螺母等）造成设备卡壳或电机短路造成设备损坏3、卸料器电机散热片积灰粉尘过多，致使电机散热不良而烧毁4、当地冬季气温低，收尘器内壁积附的物料十分容易吸收空气中的水分结成硬块，硬块脱落后卡住下料器叶轮，造成故障。
5、物料颗粒大，粘接力强引起设备超载运转6、设备泛起沿轴向漏风、漏灰7、安装时要保持平稳，避免碰撞，造成壳体断裂变形以上几个问题直接导致我厂检修维护成本增加，特别是漏风，当收尘器内负压运行时，如果收尘器灰斗下部的卸灰阀漏风，灰斗内的积灰就会随着灰斗内的气流扬起，造成收尘器清灰难，过滤负荷大，最终导至收尘器排放标准不达标，阻力过高而停运，因此卸灰装置的严密性直接影响着除尘器的运行效果，有数据表明：漏风5%，除尘效率降低50%，漏风10%~15%，效率降至零。
