人教版九年级物理全一册《第十五章电流和电路》单元测试题(带答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试题(带答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷。当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的工件上。下列说法正确的是（ ）
A．喷涂枪口与被喷涂工件之间形成向左的电流
B．涂料微粒到达工件后，金属支架中会形成向下的电流
C．当涂料喷出后会形成分散的雾状是因为分子间存在很大的间隙
D．涂料喷出后会形成分散的雾状是因为同种电荷相互排斥
2．有趣的物理课堂上，同学连接了如图所示的水果电路使二极管发光。水果的作用相当于电路中的（ ）
A．用电器 B．电源 C．开关 D．导线
3．如图所示电路图中，正确的是（ ）
A． B． C． D．
4．如图是把电池和小灯泡连接起来的电路。下列说法错误的是（ ）
A．此时电路处于断路状态
B．闭合开关，小灯泡持续发光，表明有电荷持续地流过小灯泡
C．导线、小灯泡的灯丝都是金属做的 第 2 页 共 7 页 D．回路中有电流时，发生定向移动的只能是正电荷
5．如图，是小明设计的声光报警器的电路。闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯亮，铃不响
6．下列关于电路的有关说法中，正确的是（ ）
A．连接电路时，一定要先从电源的正极开始，最后连接电源的负极
B．可以通过电流表把电能直接测量出来
C．串联电路中的开关位置不同，控制作用相同
D．用一只开关控制两盏日光灯，这两盏灯一定是串联
7．如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接 a、b点，c、d 接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。则电路故障可能是（ ）
A．灯泡 L1短路 B．灯泡 L2断路
C．灯泡 L2短路 D．开关 S断路
8．为了驾驶安全，大部分电动车上都安装有转向灯装置。当向左转向时，闭合开关S1，左转向灯亮；当向右转向时，闭合开关S2，右转向灯亮。下列电路图中符合要求的是（ ）
A． B． 第 3 页 共 7 页 C． D．
9．如图所示四个电路图中，闭合开关后，能正确测量通过灯L2电流的电路是（ ）
A． B．
C． D．
10．如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是（ ）
A．导线M与a接线柱相连且闭合开关时，发生短路故障
B．导线M与b接线柱相连且闭合开关时，L1和L2串联
C．导线M与b接线柱相连且闭合开关时，电流表测通过L1和L2的总电流
D．导线M从a接线柱改接到b接线柱且闭合开关时，电流表的示数减小
二、填空题
11．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上，它们之间相互作用的场景如图所示，已知丙球与丝绸摩擦过的玻璃棒带同种电荷，则丙球带 电荷，乙球 （一定、可能、不可能）带负电荷。 第 4 页 共 7 页
12．如图是华为FreeBudsPro无线蓝牙耳机及其收纳盒，耳机没电时，可以将单只或一对耳机放入收纳盒中进行充电，此时收纳盒相当于电路中的 ，两只耳机的电路连接方式是 联的。
13．新能源汽车在重庆随处可见，蓄电池是其核心部件，如图所示为新能源汽车充电时的情景，在充电时电能转化为 能，此时蓄电池相当于电路中的 。
14．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。定时器（图中未画）安装在b导线上。图中的发光二极管是一种电子元件，简称LED，它具有 性。在定时阶段，b导线是通路，因此起爆器处于 （选填“通路”、“开路”或“短路”）状态。若剪断导线b，起爆器与发光二极管 联连接，引爆炸弹。
15．如甲图所示，当开关S闭合后，电流表的指针偏转均如乙图所示，其中a电流表测量的是通过
的电流，b电流表的读数应为 A，流过L2灯的电流为 A。 第 5 页 共 7 页
三、作图题
16．图所示，是一位同学设计的电路，请在方框内画出它的电路图。
17．一商品仓库，后门进货、前门取货。现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关、还有若干条导线。电铃响同时绿灯亮，表示取货人在前门按开关；电铃响同时红灯亮，表示送货人在后门按开关。按要求连接图中的实物。
四、实验题
18．如图甲用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此现象我们判断出这个物体
（带电/不带电/可能带电）；
（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，吸管被推开，说明吸管 （带正电/带负电/不带电），吸管被推开的原因是 ； 第 6 页 共 7 页 （3）如图乙所示，在带电体A的附近放置一支点燃的蜡烛，发现火焰会偏向A。火焰偏向A的原因是 。
19．如图所示，在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的；连接电路时，开关应处于 （选填“闭合”或“断开”）状态；
（2）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表 ；
（3）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）；
（4）排除故障后，他测出了L1支路上的电流𝐼1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流𝐼2、干路电流I，两次测得的结果都如图乙所示，则𝐼2= A、𝐼= A，小宇由此数据得出并联电路中干路电流和各支路电流的关系： 。
五、计算题
20．如图所示的电路，电流表A1的读数为0.1A，电流表A2的读数为0.4A，L3的电流为0.15A。求：
（1）通过L1和L2的电流分别是多少？
（2）电流表A3的读数是多少？
参考答案
1．D 第 7 页 共 7 页 2．B
3．C
4．D
5．D
6．C
7．B
8．C
9．D
10．C
11．正/+ 可能
12．电源 并
13．化学 用电器
14．单向导电 短路 串
15． L1 1.5 1.2
16．
17．
18．可能带电 带正电 同种电荷相互排斥 带电体可以吸引轻小物体
19．不相同 断开 电流表正负接线柱接反了 灯L1断路 0.2 1 并联电路中干路电流等于各支路电流之和
20．（1）0.1A，0.3A；（2）0.55A
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附有参考答案)
第 1 页 共 4 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附有参考答案)
学校:___________班级：___________姓名：___________考号：___________
测试时间：45分钟
题号 一 二 三 总分
分数
一、选择题（每题3分，共36分）
1、下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、人体、大地 B．水银、铜丝、铁块
C．陶瓷、干木、塑料 D．大地、人体、陶瓷
2、关于导体和绝缘体的下列说法中，正确的是 （ ）
A．导体善于导电是因为导体内有大量的电荷存在
B．绝缘体不善于导电，是因为 绝缘体内没有电荷存在
C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
D．有些绝缘体在一定的条件下可能变为导体
3、下列器件中，全部为用电器的是（ ）
A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机
C．洗衣机、收音机、开关 D．电池插座、电线、空调器
4、下列说法中不正确的是（ ）
A．电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的
B．串联电路中电流处处都相等
C．在并联电路中的两盏灯，通过每盏灯的电流可能一样
D．并联电路里，干路中的电流等于各支路中的电流之和
5、下列关于如图所示电路的说法正确的是（ ）
A．L1和L2是串联的 B．只有L2和L3是并联的
C．L1、L2、L3是并联的 D．以上说法都不对
6、如图所示电路，通过小灯泡的电流方向为（ ）
A．由a到b B．由b到a C．两种情况都可能 D．无法判断
7、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，闭合开关后，电流表的读数（ ）
A．Ａ处最大 B．Ｂ处最大 C．Ｃ处最大 D．三处都是一样大
人教版九年级物理全一册《第十五章电流和电路》单元测试题(带答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试题(带答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷。当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的工件上。下列说法正确的是（ ）
A．喷涂枪口与被喷涂工件之间形成向左的电流
B．涂料微粒到达工件后，金属支架中会形成向下的电流
C．当涂料喷出后会形成分散的雾状是因为分子间存在很大的间隙
D．涂料喷出后会形成分散的雾状是因为同种电荷相互排斥
2．有趣的物理课堂上，同学连接了如图所示的水果电路使二极管发光。水果的作用相当于电路中的（ ）
A．用电器 B．电源 C．开关 D．导线
3．如图所示电路图中，正确的是（ ）
A． B． C． D．
4．如图是把电池和小灯泡连接起来的电路。下列说法错误的是（ ）
A．此时电路处于断路状态
B．闭合开关，小灯泡持续发光，表明有电荷持续地流过小灯泡
C．导线、小灯泡的灯丝都是金属做的 第 2 页 共 7 页 D．回路中有电流时，发生定向移动的只能是正电荷
5．如图，是小明设计的声光报警器的电路。闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯亮，铃不响
6．下列关于电路的有关说法中，正确的是（ ）
A．连接电路时，一定要先从电源的正极开始，最后连接电源的负极
B．可以通过电流表把电能直接测量出来
C．串联电路中的开关位置不同，控制作用相同
D．用一只开关控制两盏日光灯，这两盏灯一定是串联
7．如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接 a、b点，c、d 接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。则电路故障可能是（ ）
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(有答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷(有答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．通常情况下，下列各组物质中，都属于绝缘体的是（ ）
A．空气、油、塑料 B．玻璃、油、大地
C．陶瓷、湿木材、橡胶 D．空气、塑料、人体
2．如图所示，下列用电器的额定电流最接近5A的是（ ）
A．家用电冰箱 B．电视机
C．节能灯 D．家用空调
3．下列说法正确的是（ ）
A．马路边的路灯可以同时发光，同时熄灭，所以这些灯一定是串联的
B．由于并联各支路是独立工作互不影响的，所以在并联电路中有一条支路发生短路，其它支路可以正常工作
C．并联电路中，若一个用电器断路，则其余用电器也不可能工作
D．把节日小彩灯中的一只彩灯从灯座里取出，这一串彩灯都不亮了，它们是串联的
4．小聪在家为妹妹演示了神奇的实验：会拐弯的水流。如图所示，将气球在衣服上摩擦几下，然后让气球靠近但不接触从水龙头中流出来的一小束水流，水流向气球方向弯曲了。下列说法正确的是（ ） 第 2 页 共 8 页
A．气球和衣服摩擦后带电吸引细小水流
B．气球和衣服摩擦创造了电荷
C．水流弯曲是因为异种电荷相互吸引
D．该现象原理与验电器的工作原理相同
5．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹；你把香蕉还给它它就停止吵闹．香蕉的作用相当于电路中的
A．导线 B．开关 C．电源 D．发声器
6．在研究电荷间相互作用时，四个悬挂着的泡沫小球a、b、c、d相互作用的情况如图所示，则c球可能（ ）
A．不带电
B．带与a球不同的电荷
C．带与b球不同的电荷
D．带与d球不同的电荷 第 3 页 共 8 页 7．某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(含答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》章节检测卷(含答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．近两年，共享汽车逐渐出现在大街小巷。如图所示是充电桩正在给汽车充电，在充电过程中，充电桩相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
2．下列说法中正确的是（ ）
A．蓄电池只能作为电源，不能作为用电器
B．电流方向总是从电源正极流向电源负极
C．失去电子的物体其原子核对电子的束缚能力一定弱
D．不能直接把电流表接在电源的正、负极上
3．小红同学将两只相同的小灯泡L1和L2串联在电路中，如图所示，接通开关后发现灯泡L1、L2都不亮；当她用另一个相同规格的完好灯泡L3并接在L1两端时，发现三灯都不亮；当把L3并接在L2两端时，发现只有灯L3亮了．对产生这一现象的原因分析，你认为合理的是( )
A．灯泡L1、L2都发生了断路 B．灯泡L1、L2都发生了短路
C．灯泡L1断路，灯泡L2短路 D．灯泡L1短路，灯泡L2断路
4．有一种仿真电动玩具鱼，白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动，晚上开关S1和S2都闭合时，玩具鱼既游动又发光，不玩时，只需将S1断开。下列电路设计最合理的是（ ）
A． B． 第 2 页 共 7 页 C． D．
5．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如题图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如题图乙所示，羽毛吸住金箔的原因是（ ）
A．分子间存在相互吸引力
B．带电物体吸引轻小物体
C．异种电荷相互吸引
D．同种电荷相互吸引
6．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两片金属箔张开。下列说法正确的是（ ）
人教版九年级物理全一册《第十五章电流和电路》单元测试卷-带答案
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷-带答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．在如图所示的电路中，电流表测量的是（ ）
A．通过灯L1和灯L2的电流之和 B．通过灯L1和灯L2的电流之差
C．通过灯L1的电流 D．通过灯L2的电流
2．如图所示金属球使小芳带电, 则小芳
A．得到电子 B．相互排斥的头发带上同种电荷
C．得到原子核 D．失去电子
3．如图所示是新能源汽车的家用充电桩。充电时闭合空气开关S1，将充电桩连接到电源，然后将充电枪插入车辆的充电接口（相当于闭合开关S2），再在图中左边亮灯位置刷卡（相当于闭合开关S3）即可开始充电，若用灯泡L发光模拟充电成功，则符合要求的模拟电路是（ ）
A． B． 第 2 页 共 7 页 C． D．
4．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器的金属小球，验电器的两片金属箔张开，下列判断正确的是（ ）
A．摩擦过程中，玻璃棒得到了正电荷 B．摩擦过程中，玻璃棒得到了负电荷
C．两片金属箔张开，一定带同种电荷 D．两片金属箔张开，一定带异种电荷
5．有一种新型材料透明铝，可抵挡穿甲弹，可制成防静电包装膜、更加轻质的透明饮料罐等。根据以上介绍，下边哪种特性是它不具备的（ ）
A．绝缘性好 B．透光性 C．硬度大 D．密度小
6．如图所示的电路图中，要使灯泡L1、L2组成并联电路，应该（ ）
A．只闭合开关S2 B．只闭合开关S1
C．同时闭合开关S1、S2 D．同时闭合开关S2、S3
7．用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互吸引，由此可判断（ ）
A．小球一定带负电 B．小球一定不带电
C．小球一定带正电 D．小球可能带正电，也可能不带电
8．用丝绸摩擦过的玻璃棒去靠近一个悬挂的小球，发现小球被吸引，若换用与玻璃棒摩擦过的丝绸去靠近该小球，会看到的现象是（ ）

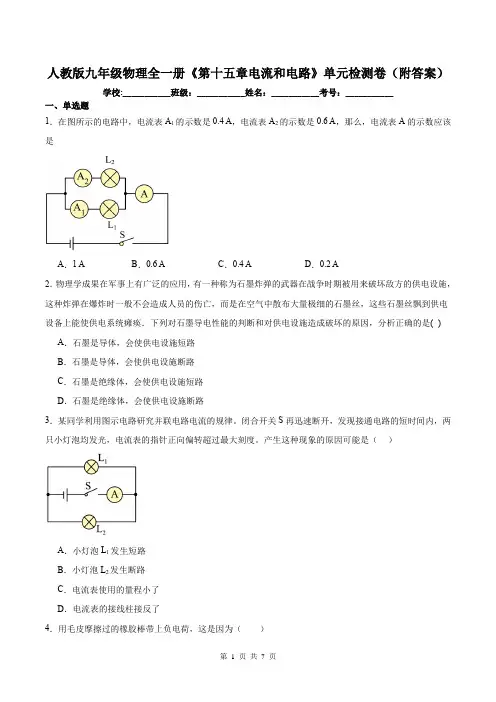

人教版九年级物理全一册《第十五章电流和电路》单元检测卷(附答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元检测卷（附答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是
A．1 A B．0.6 A C．0.4 A D．0.2 A
2．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战争时期被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员的伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘到供电设备上能使供电系统瘫痪．下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是( )
A．石墨是导体，会使供电设施短路
B．石墨是导体，会使供电设施断路
C．石墨是绝缘体，会使供电设施短路
D．石墨是绝缘体，会使供电设施断路
3．某同学利用图示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是（ ）
A．小灯泡L1发生短路
B．小灯泡L2发生断路
C．电流表使用的量程小了
D．电流表的接线柱接反了
4．用毛皮摩擦过的橡胶棒带上负电荷，这是因为（ ） 第 2 页 共 7 页 A．摩擦创造了负电荷 B．有原子核发生了转移
C．摩擦创造了正电荷 D．有电子发生了转移
5．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、分子等一起按照空间尺度排序，最小的是（ ）
A．电子 B．PM2.5 C．原子 D．分子
6．通常情况下，下列物体属于导体的是（ ）
A．铅笔芯 B．塑料尺 C．橡皮 D．考试试卷
7．如图所示，用导线把电源、灯泡连接起来，再依次把玻璃杯、竹筷、塑料笔杆、金属小刀等接到M、N之间，其中能使灯泡发光的是（ ）
人教版九年级物理全一册《第十五章电流和电路》单元检测题(带答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元检测题(带答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示，一小朋友从塑料滑梯上滑下来后，她的很多头发竖了起来，那么从滑梯上滑下来时，小朋友的头发（ ）
A．一定失去电子 B．可能得到质子
C．一定带同种电荷 D．可能带异种电荷
2．对于下列四幅图，分析正确的是（ ）
A．此过程是汽油机的压缩冲程，其他三个冲程是靠飞轮转动的动能来完成的
B．将甲鸟换成一个小灯泡，小灯泡会发光
C．验电器可以检测物体带正电还是负电
D．电源类似抽水机，是提供电压的装置，电压能推动电荷的定向移动
3．如图所示，用头发摩擦过的塑料直尺去接触验电器金属球，发现验电器的箔片张开，下列说法合理的是（ ）
A．验电器的甲、乙、丙部分都是导体 B．金属箔带有异种电荷 第 2 页 共 8 页 C．箔片张开说明塑料直尺导电 D．摩擦起电是因为电子发生了转移
4．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（ ）
A．甲、丁 B．乙、丁 C．甲、丙 D．丙、丁
5．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警．如图所示的四个电路图中，能体现该装置工作原理的是
A． B．
C． D．
6．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图所示)，以下判断正确的是（ ）
A．摩擦时，肯定是气球得到了正电荷，带上了正电
B．摩擦时，电子在头发与气球之间发生了转移
C．两个气球带的是异种电荷
D．若把气球靠近头发，气球与头发将互相排斥
7．取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电，如图甲所示。用带绝缘手柄的金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的金属管张开， 第 3 页 共 8 页 如图乙所示。则（ ）
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。下列电路 中符合要求的是( )
A B C D
2．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定不带电，C带正电 B．B可能带正电，C带正电
C．B一定带正电，C带负电 D．B可能不带电，C带负电
3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是( )
A B C D
（第3题图）
4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（ ）
A. 1.2A， 0.24A B. 0.96A，0.24A
C. 0.98A，0.22A D. 0.24A，1.2A 数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块 第 2 页 共 8 页
5.如图所示四个电路图中，能正确测量通过𝐿1电流的电路是( )
A. B.
C. D.
6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）
A． B． C． D．
7．如图所示电路，要使灯泡L1和L2组成串联电路，应该( )
人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附答案
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）
A．开关短路 B．灯泡断路 C．灯泡短路 D．无法判断
2．在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是
A．电流表和电压表都被损坏 B．电流表损坏，电压表示数为零
C．电流表示数为零，电压表有示数 D．电流表损坏，电压表有示数
3．“双减”政策出台后，我区各中学响应号召积极开展后服务工作，如图所示，晚上7：00，走廊里的一长串路灯同时亮着，这些灯的连接方式是（ ）
A．串联 B．并联 C．串联或并联 D．无法判断
4．如图,取两个完全相同的验电器A和B,A不带电,使B带正电,用带有绝缘手柄的金属棒把A和B连接起来,下列说法正确的是( )
A．验电器的工作原理是异种电荷相互吸引
B．A中负电荷通过金属棒流向B,A和B张角相同
C．B中正电荷通过金属棒流向A,B金属箔的张角减小
D．金属棒中有瞬间电流从A流向B,B金属箔的张角减小 第 2 页 共 8 页 5．如图所示的四个电路图中，能正确反映出所示实物电路连接关系的是（ ）
A． B． C． D．
6．如图所示，把一束丝线一端扎紧，用干燥的手从上向下捋几下，发现丝线张开了。这是因为（ ）
A．同种电荷相互排斥 B．异种电荷相互排斥
C．分子之间存在斥力 D．摩擦创造了电荷
7．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（ ） 第 3 页 共 8 页
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案) 2
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1．下列说法中，正确的是（ ）
A．摩擦起电就是创造了电荷
B．金属导体中自由电子定向移动的方向与电流方向相同
C．规定正电荷定向移动的方向为电流的方向
D．与任何物体摩擦后的玻璃一定带正电
2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（ ）
A．棉线 B．铅笔芯
C．塑料尺 D．干燥的小木棍
3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（ ）
A．吸管和橡胶棒带同种电荷 B．吸管和餐巾纸摩擦后，两者带同种电荷
C．吸管和餐巾纸摩擦时，吸管失电子带正电 D．吸管和餐巾纸摩擦时，吸管得电子带负电
4．以下电路中，电流表连接方法正确的是（ ）
A． B．
C． D． 第 2 页 共 7 页 5． 如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。下列对上述实验过程的分析，错误．．的是（ ）
A．毛皮摩擦过的橡胶棒带负电
B．金属箔片张开是由于同种电荷相互排斥
C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲
D．若用玻璃棒连接两金属球，乙的金属箔片也会张开
6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（ ）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数比A2的示数大 D．将𝑆2打开，两灯都会熄灭
