人教版九年级全一册物理 第十五章 电流和电路 单元测试卷(含答案)
第 1 页 共 10
页
人教版九年级全一册物理 第十五章 电流和电路 单元测试卷
(时间:80分钟 总分:80分)
一、选择题(本大题共6小题，每小题3分，共18分.下列每小题给出的四个选项
中只有一个选项正确)
1.下列各组物体中，在通情况下全部属于绝缘体的一组是（ ）
A.塑料尺子、石墨、电线、干木棍
B.铜导线、电工胶布、橡皮手套、花生油
C.陶瓷、花生油、塑料尺子、干木棍
D.水银、氢氧化钠溶液、铁导线、塑料尺子
2.如图是用带电棒接触原来不带电验电器的金属球，发现验电器的金属张开。下
列判断正确的是（ ）
A.带电一定带负电 B.带电棒一定带正电
C.两片全属一定带种电荷 D.两片金属箔一定带同种电荷
3.用丝绸摩擦过的玻璃棒可以吸引碎纸屑，下列现象中“粘”的原理与其相同的是
（ ）
第 2 页 共 10
页
A.“便利贴”的背面有粘性，可方便地“粘”贴在课本上
B.在干燥的天气里，身上化纤布料的衣服很容易“粘”上灰尘
C.讲解用的围棋子可以“粘”在竖直放置的棋盘上
D.两块表面干净的铅块压紧后能“粘”在一起
4.如图所示，与实物图一致的电路图是（ ）
5.小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红绿交通
信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红绿灯连接的电
路图，你认为正确的是（ ）
6.如图所示的电路中，闭合开关S1、S2，电流表、灯泡和均能正常工作则下列说
法正确的是（ ）
A.开关S1闭合、S2断开，电源外部电流流向为d→c→b→e→a
第 3 页 共 10
页
B.开关S1、S2都闭合，通过灯泡L1和L2的电流一定不相等
C.开关S1、S2都闭合，灯泡L1和L2并联
D.闭合S1、S2中任意一个开关，都会有灯泡发光
二、填空题(本大题共8小题，每空1分，共17分)
7.科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形
成“怒发冲冠”的景象，如图所示，这是由于头发丝带 (填“同种”或“异
种”)电荷而互相 的结果。
8.行进中的轿车若需右转弯，先打开右转向灯，这时车的前后两个右转向灯便同
时闪烁起来.这两个右转向灯是 联连接的，这是因为一个灯泡坏了，另一
个
(填“仍能”或“不能”)发光，起到安全警示的作用。
9.将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱与
(填“A”或“B”)端相连，若电路中电流约为0.4A，则电流表的量程应选用 A.
10.如图所示，是小明的物理老师在课堂上演示的一个实验，把一张细条状的锡箔
纸两端分别压在干电池的正负极上，不一会儿，锡箔纸就燃烧了起来，这是由于
第 4 页 共 10
页
电源发生了 ,,将大量电能转化为 .
11.如图所示，要使两灯串联，应只闭合开关 ;要使两灯并联，应同时
闭
合开关 。
12.为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如
图所示.装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时
间，为完善设计方案，还需要在 (选填“a”或“b”)处安装一个开关S，断开此
开关，指示灯熄灭，整个装置停止工作，点燃烟花前，定时器(相当于导线)在电
路中应处于 状态。
第13题图 第14题图
13.如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时
第 5 页 共 10
页
会播放音乐的装置.闭合开关S，当“定时开关”处于闭合状态时，指示灯
(选填“会”或“不会”)亮，插放器 (选填“会”或“不会”)播放音乐，闭合开关
S，当“定时开关”处于断开状态时，通过指示灯的电流 (选填“大于”“等”
或“小于”)通过播放器的电流。
14.如图甲所示的电路开关闭合时，两个电流表的示数分别如图乙和图丙所示，则
电流表A2的读数是 A;流过灯L2的电流是 A。
三、识图、作图题(本大题共4小题，共10分)
15.如图所示，在金属棒中有电子从a向b定向移动，则金属棒中电流的方向
为 。
16.甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则乙带
电。
17.请按照如图甲所示的电路图，以笔画线代替导线，将图乙中的实物电路连接完
整。
第 6 页 共 10
页
18. 用笔画线代替导线完成图中电路的实物连接，要求:两灯并联，开关控制整个
电路，电流表测量通过L1、L2的总电流，导线不能交叉。
四、实验探究题(本题共2小题，19题10分，20题10分，共20分)
19.在探究摩擦起电的实验中：
(1)用毛皮摩擦过的橡胶棒能吸引纸屑，是因为橡胶棒带上了电荷.进一步实验发
现，此时橡胶棒带的是负电，根据你所学习的原子结构的知识，橡胶棒带负电是
因为 。
A.失去了一些质子 B.得到了一些电子
C.失去了一些电子 D创造了电荷
(2)根据你的分析，丝绸摩擦过玻璃棒后，丝绸 带电。(选填“一定
不”“一定”或”可能”)
(3)通过实验探究，可知道自然界存在两种电荷，它们之间相互作用的规律是:同
种电荷 ，异种电荷 。
(4)用与丝绸摩擦过的玻璃掉A分别靠近悬挂的轻质带电小球B和C，发现B被
第 7 页 共 10
页
排斥，C被吸引，则 带正电。
20.小波在“探究并联电路电流的特点”实验中，连接了如图甲所示的电路。
(1)电流表测量的是 的电流。
(2)要测量通过灯泡的电流，只需改变一根导线的连接即可，请你在需要改接的导
线上打“×”，并画出正确的连接。
(3)为了使探究得出的结论具有普遍意义，L1与L2应该选择 (选填“相同”
或“不同”)规格的小灯泡。
(4)连接好电路后闭合开关，电流表示数如图乙所示，出现这种现象的原因
是 。
五、简答与计算题(本题共2小題，21题5分，2题10分，共15分)
21.按教室里的开关，几盏灯同时亮，同时熄灭，这几盏灯是串联的还是并联的?
说出你判断的理由，教室里吊扇的扇叶下总是粘有很多灰尘，很容易脏，请你解
释原因。
第 8 页 共 10
页
22.电路如图所示，则：
(1)当开关S1闭合、S2和S3都断开时，电流表A1的示数为1A，则电流表A2的示
数为多少?电流表A的示数为多少?
(2)当开关S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，
则电流表A1的示数为多少?
(3)若将开关S1、S2和S3，同时闭合会发生什么现象?
第 9 页 共 10
页
参考答案
一、1.C 2.D 3.B 4.B 5.B 6.C 7.同种 排斥 8.并 仍能 9.A 0-0.6
10. 短路 内 11.S1 S2、S3 12.a 通路 13.会 不会 等于
14.0.5 0.7 15.b→a 16.正
17.【答案】如图所示
18.【答案】如图所示
19.(1)B (2)一定 (3)相互排斥 相互吸引 (4)B
20.(1)干路
(2)【答案】如图所示
(3)不同 (4)电流表正负接线柱接反了
第 10 页 共 10
页
21L答:教室里的灯是并联的;因为当一盏灯坏了，其它灯仍然能亮，不受影响教
室里的吊扇在工作时，扇叶与空气摩擦带上静电，会吸引轻小的灰尘，所以很容
易脏。
22解:(1)当开关S1闭合、S2和S3都断开时，灯L1与L2组成串联电路，电流表A
1
与A2均测电路电流;因串联电路电流处处相等，所以I1＝I2＝1A，即A2的示数也
为1A，而A3断路，因此示数为0，等效电路图如图甲所示.
甲 乙
(2)当开关S2和S3闭合、S1断开时，灯L1与L2并联，电流表A1测L1电流I1’，电
流表A2测L2电流I2’，电流表A3测干路电流I3，因并联电路中干路的电流等于各
支路电流之和，所以电流表A1的示数I1’＝I3-I2’＝4.5A-1.5A＝3A,等效电路图如图
乙所示
(3)如果将开关S1、S2和S3同时闭合，电源两极被一根导线直接相连，造成电源
短路，会损坏电源。
人教版九年级物理全一册《第十五章电流和电路》单元测试卷带答案
人教版九年级物理全一册《第十五章电流和电路》单元测试卷带答案一、单选题1．如图所示,两根被毛皮摩擦后带负电的橡胶棒相互靠近.下列说法正确的是（）A．毛皮带负电B．摩擦时，毛皮失去电子C．摩擦时,橡胶棒失去电子D．靠近时,两橡胶棒相互吸引2．下列有关电现象的说法中正确的是（）A．验电器的工作原理是同种电荷互相排斥B．电路中有电压就一定有电流C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷3．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（）A．用丝绸摩擦过的玻璃棒带负电荷B．玻璃棒束缚电子的能力比丝绸强C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向为b→aD．验电器的两片金属箔张开时，金属箔都带正电荷4．如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一只电流表的两个接线柱上引出的导线接触a、b两点时，两灯不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则（）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路5．小明对生活中的一些电路，做出以下判断，其中不正确的是（）A．厨房中的抽油烟机里有照明灯和电动机，有时只有电动机单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联6．如图甲所示，小明在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。
下列说法正确的是（）A．塑料板容易导电B．摩擦过程中创造了电荷C．摩擦后的塑料板和丝绸带上了同种电荷D．木屑留在塑料板上是由于带电体吸引轻小物体7．如图所示电路中，正确测量通过小灯泡L电流的电路是（）A．B．C．D．8．如图所示的电路中，当开关S闭合后，三个电流表的示数分别为I1、I2、I3，则它们的关系是A．I1=I2=I3B．I1<I2<I3C．I1>I2>I3D．I1－I2=I39．如图所示的电路中，电源两端电压为3V，小灯泡L1、L2单独工作时两端允许所加的最大电压为3V，闭合开关S，小灯泡L1、L2均发光，再闭合开关S1，则不可能出现的情况是（）A．小灯泡L1变亮B．小灯泡L2不发光C．小灯泡L2灯丝烧断D．电流表指针反方向偏转10．如图所示的电路,下列说法不正确的是A．若开关S1、S3断开,S2闭合，则两灯串联B．若开关S1、S3闭合,S2断开，则两灯并联C．当三个开关都闭合时,只有灯L2发光D．若开关S1、S2闭合,S3断开,只有灯L2发光二、填空题11．丝绸摩擦过的有机玻璃棒因（选填“失去”或“得到”）电子从而带上电。

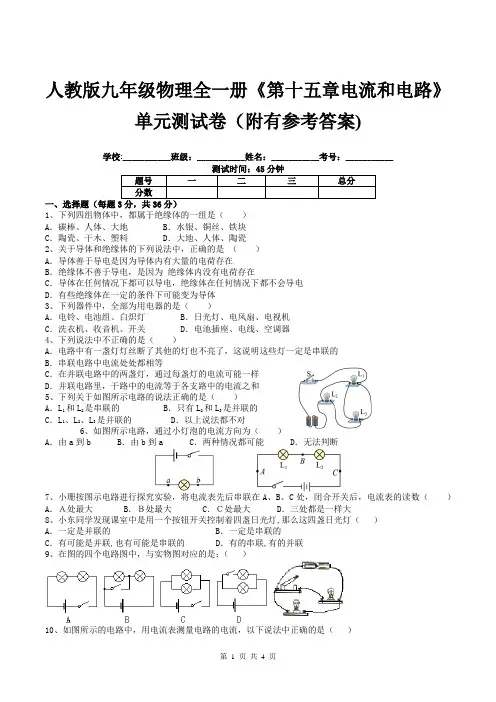

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附有参考答案)
人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附有参考答案)学校:___________班级：___________姓名：___________考号：___________测试时间：45分钟题号一二三总分分数一、选择题（每题3分，共36分）1、下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地 B．水银、铜丝、铁块C．陶瓷、干木、塑料 D．大地、人体、陶瓷2、关于导体和绝缘体的下列说法中，正确的是（）A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体3、下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机C．洗衣机、收音机、开关 D．电池插座、电线、空调器4、下列说法中不正确的是（）A．电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的B．串联电路中电流处处都相等C．在并联电路中的两盏灯，通过每盏灯的电流可能一样D．并联电路里，干路中的电流等于各支路中的电流之和5、下列关于如图所示电路的说法正确的是（）A．L1和L2是串联的 B．只有L2和L3是并联的C．L1、L2、L3是并联的 D．以上说法都不对6、如图所示电路，通过小灯泡的电流方向为（）A．由a到b B．由b到a C．两种情况都可能 D．无法判断7、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，闭合开关后，电流表的读数（）A．Ａ处最大 B．Ｂ处最大 C．Ｃ处最大 D．三处都是一样大8、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯（）A．一定是并联的 B．一定是串联的C．有可能是并联,也有可能是串联的 D．有的串联,有的并联9、在图的四个电路图中，与实物图对应的是：（）10、如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）A．电流表测的是L1的电流 B．电流表测的是L2的电流C．电流表与电灯并联了 D．电流表测的是干路中的电流11、如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）A．I1 = I2 = I3 B．I1 > I2 = I3 C．I1 > I2 > I3 D．I1 > I3 > I212、如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大 B．I1不变，I2变大;C．I1变大，I2变小 D．I1不变，I2变小二、填空题（每空2分，共30分）1、在电路中，提供电能的是，消耗电能的装置是。
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(带答案)
人教版九年级物理全一册《第十五章电流和电路》单元测试卷（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图a为中性原子，由粒子b、c构成，粒子b带正电，则c是（）A．质子B．中子C．电子D．原子核2．在图中a、b、c、d四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S后，三个灯泡正常发光，电流表示数正常，则（）A．a、b、c为灯泡，d为电流表B．a、b、d为灯泡，c为电流表C．a、c、d为灯泡，b为电流表D．b、c、d为灯泡，a为电流表3．下列属于电源的是（）A．电池B．电压表C．电阻D．开关4．2023年3月30日，长征二号丁运载火箭在太原卫星发射中心点火起飞，顺利将宏图一号01组4颗卫星送入预定轨道，发射任务取得圆满成功。
成为国际首创车轮式卫星编队，全天候对地观测。
下列说法正确的是（）A．火箭加速升空的过程中，火箭的机械能保持不变B．火箭加速升空的过程中，火箭的动能转化为重力势能C．火箭选用液态氢作燃料、是因为液态氢具有较小的热值D．火箭外壳材料应具备耐高温、绝缘、防辐射、耐摩擦等优良的性能5．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法不正确的是（）A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向从甲流向乙C．电子从乙移到甲，两个验电器都带正电荷D．电子从乙移到甲，所以甲带负电，乙带正电6．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，下列关于该电路的说法正确的是（）A．两只灯泡一定是串联B．两只灯泡一定是并联C．取下一个灯泡，闭合开关，另一个还发光，则两只灯泡一定是并联D．用导线接到电源两端，闭合开关，发现两灯都熄灭，说明这两只灯泡并联7．如图所示，下面描述中不正确的是（）A．开关S1、S2都闭合时，三个灯泡并联B．只闭合开关S1时，灯泡L2、L3并联C．开关S1、S2都断开时，三个灯泡串联D．只闭合开关S2时，灯泡L1、L2都不能发光8．如图是物理课本中关于“两种电荷”中“动手动脑学物理”部分内容的截图。

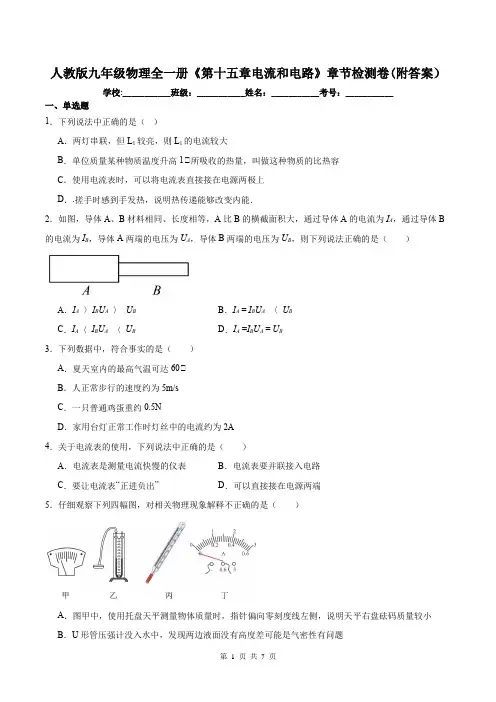

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附答案)
