物理欧姆定律问题的专项培优易错试卷练习题(含答案)
一、初中物理欧姆定律问题
1．如图所示，MN间电压恒定，1R为定值电阻，滑动变阻器2R的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是
A．6伏 B．5伏 C．4伏 D．3伏
【答案】D
【解析】
【详解】
R1与滑动变阻器R2并联，设MN间的电压为U，根据并联电路的电流关系，
则210.25UUARR……………….①
120.412UUARR………………②
联立①②，将R2=20Ω代入，解得 U=3V。故D正确为答案．
2．如图电路，电源电压不变，闭合S，当滑片P从a端向b端滑动时（ ）
A．电压表V1示数与电流表A示数比值不变
B．电流表A示数变大，电压表V2不变
C．电压表V1示数与电流表A示数的乘积增大
D．电压表V2示数与电流表A示数的乘积不变
【答案】AC
【解析】
【分析】
【详解】 A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流，电压表V1示数与电流表A示数比值为定值电阻R1的阻值，所以其比值不变，故A正确；
B．当滑动变阻器的滑片P从a端向b端滑动时，R2接入电路中的电阻变小，所以分得的电压变小，即V2示数变小；电路中的总电阻变小，所以电路中的电流变大，即A示数变大，故B错误；
C．当滑动变阻器的滑片P从a端向b端滑动时，R2接入电路中的电阻变小，V2示数变小，所以V1示数变大，电流表A的示数也变大，所以电压表V1示数与电流表A示数的乘积增大，故C正确；
D．电压表V2示数与电流表A示数的乘积为滑动变阻器R2的功率
22222221112211222()()42UUUPIRRRRRRRRRRRR
由上式可知，R2的电功率随着R2阻值的变化而变化，当R2与R1阻值相等时，R2功率最大，故D错误。
故选AC。
3．在如图所示的电路中，电源电压U保持不变，R1，R2，R3为定值电阻．移动滑动变阻器的滑片，使电压表V1，V2的示数分别增大△U1，△U2，在这个过程中（ ）
A．△U2△U1 B．通过电阻R1的电流增加△U1／R1
C．通过电阻R2的电流减小△U２／R３ D．电阻 R3两端的电压增大△U2
【答案】ABC
【解析】
【分析】
【详解】
A．根据串联电路电压的规律有：
U=U1+UR2+△UR3，
即原来：
U1=U-（UR2+△UR3）-----①，
移动滑片后，
U1′=U-（UR2′+△UR3′）----②
②-①得： U1′-U1=（UR2+△UR3）-（UR2′+△UR3′）=（UR2-UR2′）+（△UR3-△UR3′）=△UR2+△UR3，
即：
△U1=△UR2+△UR3---③，
根据串联电路各部分电压之和不变，故：
△U2=△UR3----④，
由③④得：
△U2＜△U1
故A正确；
B．由欧姆定律，原来通过R1的电流：
I1=11UR------⑤
移动滑片后：
I1′='11UR-----⑥
⑥-⑤得：
I1′-I1='11UR-11UR='111UUR；
故通过电阻R1的电流增加△I1=11UR，故B正确；
CD．由串联电路电压的规律，R3两端电压减小△U2，故D错误；
类似B选项，故通过R3两的电流减小23UR，由串联电路的规律，流经R2、R3的电流相等，故通过电阻R2的电流减小23UR，故C正确．
4．如图，电源电压不变，电路元件及导线均完好，R1、R2为定值电阻，R为滑动变阻器。下列分析正确的是（ ）
A．只闭合S1时，电流表、电压表均有示数
B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变
C．闭合S1、S2、S3，滑片右移，电压表示数变大，电流表示数变小
D．闭合S1、S3，滑片右移，电压表示数变大，电流表示数变小 【答案】ABD
【解析】
【分析】
(1)只闭合S1时，电路为R2的简单电路，电压表测电源电压，电流表测电路中的电流；
(2)只闭合S3时，R1与R串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；
(3)同时闭合S1、S2、S3时，R2与R并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；
(4)同时闭合S1、S3时，R1与R串联后再与R2并联，电压表测R两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。
【详解】
A．只闭合S1时，电路为R2的简单电路，等效电路图如下图所示：
图中电压表测电源电压，电流表测电路中的电流，则电流表、电压表均有示数，故A正确；
B．只闭合S3时，R1与R串联，电压表测R两端的电压，电流表测电路中的电流，等效电路图如下图所示：
滑片P向右移动时，接入电路中的电阻变大，由串联电路的分压原理知，R两端电压变大，R1两端电压变小，由串联电路的电压特点可得
1RUU
而电流表测串联电路中的电流，则有
1R1UURII
即电压表示数的变化量与电流表示数的变化量的比值不变，故B正确；
C．同时闭合S1、S2、S3时，R2与R并联，电压表测电源电压，则其示数不变，电流表测干路中的电流，等效电路图如下图所示：
因并联电路中各支路独立工作、互不影响，则滑片移动时，通过R2的电流不变，滑片P向右移动，接入电路中的电阻变大，由UIR可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，则干路电流变小，即电流表示数变小，故C错误；
(4)同时闭合S1、S3时，R1与R串联后再与R2并联，电压表测R两端的电压，电流表测干路电流，等效电路图如下图所示：
滑片P向右移动时，接入电路中的电阻变大，由UIR可知，滑动变阻器所在支路的电流变小，因串联电路中总电压等于各分电压之和，则电压表的示数变大，因并联电路中各支路独立工作、互不影响，则通过R2的电流不变，根据并联电路中干路电流等于各支路电流之和，则电流表的示数变小，故D正确。
故选ABD。
5．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表示数的变化量分别为U1、U2，电流表示数的变化量为I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为P1、P2。则下列判断正确的是（ ）
A．21212PPIRR（）
B．12UU C．1212UURRII
D．12UU
【答案】BC
【解析】
【分析】
【详解】
由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流；
A．定值电阻R1、R2消耗电功率的变化量分别为P1、P2，则
P1+P2＝(I12﹣I22)(R1+R2)＝(I1﹣I2)(I1+I2)(R1+R2)＝I(I1+I2)(R1+R2)
故A错误。
BD．将滑动变阻器的滑片P从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，
由UIR＝可得，电压表V2示数的变化量为
U2＝U2﹣U2′＝I1R2﹣I2R2＝(I1﹣I2)R2＝IR2
则|U2|＝|IR2|
因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量为
U1＝U1﹣U1′＝(U﹣I1R1)﹣(U﹣I2R1)＝(I2﹣I1)R1＝﹣IR1
则|U1|＝|IR1|
因R1、R2的阻值相同，所以|U1|＝|U2|，故B正确，D错误；
C．由11URI＝、22URI＝可知
1212++UURRII＝
故C正确；
故选BC。
6．如图所示，电源电压保持不变，R1、R2为定值电阻，闭合开关S，将滑动变阻器的滑片P向左滑动一段距离，下列判断正确的是（ ）
A．电压表V1的示数一定变大 B．定值电阻R1与R2消耗的电功率之和一定变小
C．电压表V1示数的变化的大小小于电压表V2示数的变化的大小
D．电压表V1示数的变化的大小与电流表示数的变化的大小的比值不变
【答案】ABD
【解析】
【分析】
【详解】
实物图转化为电路图，如下图所示；从电路图可以看到，这是一个串联电路，滑动变阻器、定值电阻R1、R2串联接在电路中，电压表V1测的是滑动变阻器的电压，电压表V2测的是定值电阻R1和R2的电压之和；
A．闭合开关S，将滑动变阻器的滑片P向左滑动一段距离，电路中的总电阻变大，电流变小，根据UIR可知，定值电阻R1、R2的总阻值大小不变，那么它们两端的电压在变小，根据串联电路的电压规律可知，滑动变阻器的电压在变大，即电压表V1的示数在变大，A正确；
B．由上述可知，定值电阻R1与R2的总阻值之和是不变的，其电流在变小，根据2PIR可知，定值电阻R1与R2消耗的电功率之和一定变小，B正确；
C．这是一个串联电路，电压表V1的示数与电压表V2示数之和等于电源电压的大小，电源电压大小不变，那么在将滑动变阻器的滑片P向左滑动一段距离过程中，电压表V1的示数增加量等于电压表V2示数的减小量，即电压表V1示数的变化的大小等于电压表V2示数的变化的大小，不是小于，C错误；
D．电压表V1示数的变化的大小等于电压表V2示数的变化的大小，根据UIR可知
''12221212--UUUUIRRIRR
那么
22112'-UUURRIIII
由于定值电阻R1与R2的总阻值之和是不变的，即12RR大小不变，那么1UI大小不变，即电压表V1示数的变化的大小与电流表示数的变化的大小的比值不变；D正确。
故选ABD。
7．在图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器的滑片P从a端移到b端的过程中，电压表与电流表示数的变化规律如图乙所示。下列说法正确的是
第十七章欧姆定律测试题
第十七章欧姆定律测试题（A卷）
一、选择题（每题3分，共36分）
1．(12昆明)根据欧姆定律可得到公式R=
。关于这个公式，下列说法正确的是
（ ） A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．同一导体两端的电压与通过它的电流的比值不变
D．导体两端的电压为零时导体的电阻也为零
2．(12兰州)下列哪两个电阻并联时，等效电阻最小？ （ ）
A．30Ω与15Ω B．20Ω与25Ω C．10Ω与35Ω D．5Ω与40Ω
3．图3中的电源由4接干电池串联而成，R1=3Ω,R2=6Ω.开关闭合后电压表示数是 （ ）
A．2V B．3V C．4V D．6V
4．图4是小强在“探究电流跟电压、电阻的关系”时根据实验数据画出的图象.下列结论与图象相符的是 （ ）
A．电阻一定时，电流随电压的增大而增大 B．电阻一定时，电压随电流的增大而增大
C．电压一定时，电流随电阻的增大而减小 D．电压一定时，电阻随电流的增大而减小
5．图5中电源电压不变。若S闭合时 的示数为0.8A、S断开时 的示数改变了0.5A，则两个电阻阻值之比R1:R2等于 （ ）
A．13:5 B．3:5 C．5:3 D．5:13
6．图6中电源电压不变。当S1闭合S2断开时，电压表示数为3V；当S1断开S2闭合时，电压表示数为9V. 则两个电阻阻值之比R1:R2等于 （ ）
欧姆定律练习题(含答案)
加速度学习网 我的学习也要加速
欧姆定律练习题（含答案）
有疑问的题目请发在“51加速度学习网”上，让我们来为你解答
（）51加速度学习网 整理
一、填空题：
1.在电阻一定的情况下，导体的电流强度跟这段导体________成________。
2.一段导体两端电压是4伏特，导体中的电流强度是1安培，若导体两端电压是2伏特，则导体中的电流强度是________安培。
3.某电路两端电压一定，电路两端接入10欧姆的电阻时，通过这导体的电流强度是1.2安培，若改接24欧姆电阻时，则通过电路的电流强度是________安培。
4.欧姆定律的内容是：导体中的电流强度跟________跟_______。数学表达式为________。公式中的三个物理量的符号：________表示________，表示________，________表示________。
5.安培表的电阻很小，从欧姆定律分析：在电学实验中绝不允许把安培表直接与电源两极相连的道理是______
__。
6．铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
7．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。
8．导体甲的电阻比导体乙的电阻大。若把它们串联在电路里，则甲两端的电压比乙两端的电压______；若把它们并联在电路里，则通过的电流强度甲比乙______。
二、选择题：
1．对于金属导体，还必须满足下列哪一个条件才能在导体中产生恒定的电流？ （ ）
欧姆定律练习题精选
1 《欧姆定律》单元测试题一
湖北枣阳兴隆二中 徐斌斌 胡丽
一、单项选择题（每小题2分，共36分）
1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）
A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4
3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（ ）
A．电路中的电流减小油箱油面降低
B．电路中的电流增大油箱油面降低
C．电路中的电流增大油箱油面升高 2
D．电路中的电流减小油箱油面升高
4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）
A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω
6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数

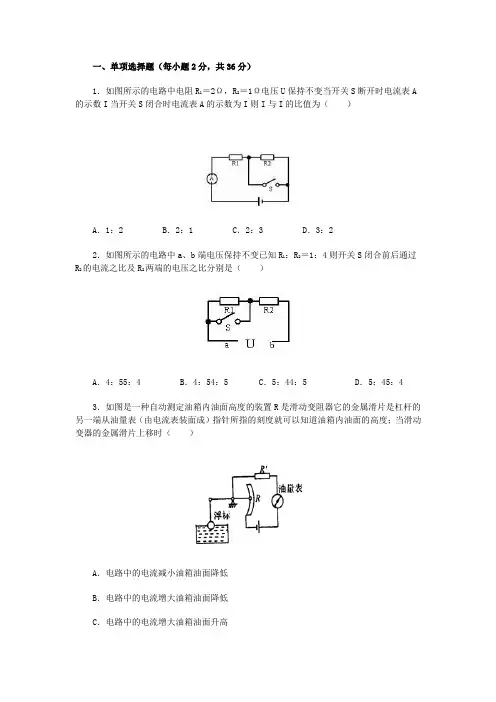

《欧姆定律》单元测试题一(含答案)
一、单项选择题（每小题2分，共36分）
1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）
A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4
3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变器的金属滑片上移时（ ）
A．电路中的电流减小油箱油面降低
B．电路中的电流增大油箱油面降低
C．电路中的电流增大油箱油面升高 D．电路中的电流减小油箱油面升高
4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）
A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω
6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数
7．有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是0．5A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（ ）

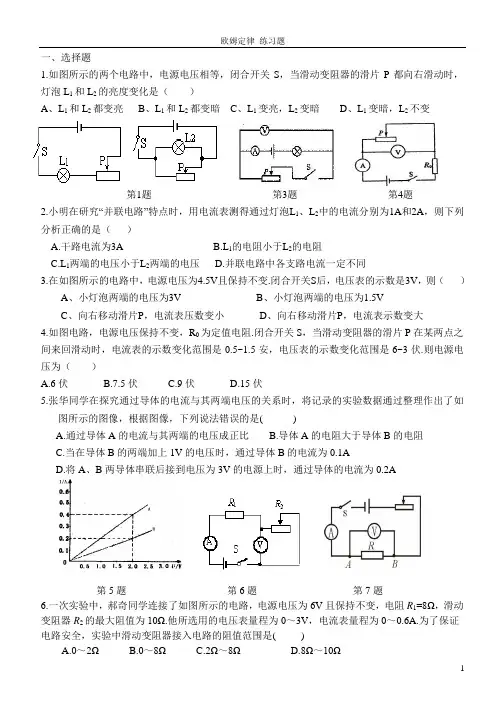

《欧姆定律 》单元测试题及答案
欧姆定律 练习题 1 一、选择题
1.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗 C、L1变亮，L2变暗 D、L1变暗，L2不变
第1题 第3题 第4题
2.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A.干路电流为3A B.L1的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
3.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
4.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）
A.6伏 B.7.5伏 C.9伏 D.15伏
5.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )
A.通过导体A的电流与其两端的电压成正比 B.导体A的电阻大于导体B的电阻
C.当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A
D.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
欧姆定律测试题(附答案)
第十七章 欧姆定律测试卷
一、选择题(每题4分，共40分)
1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是( )
A．导体中的电流跟导体两端的电压成正比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
2．如图所示的电路中，R1
A．I1＝I2 B．I1>I2
C．U1＝U2 D．U1>U2
3．如图所示，电路中R1的阻值为6 Ω，闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3 A，则R2的阻值是( )
A．18 Ω B．24 Ω
C．6 Ω D．3 Ω
4．如图所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是( )
A．通过甲的电流大于通过乙的电流
B．通过甲的电流小于通过乙的电流
C．甲、乙并联的总电阻随它们两端电压的升高而减小
D．甲、乙并联的总电阻随它们两端电压的升高而增大
5．如图所示是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端。下列说法正确的是( )
A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，通过R的电流越大
D．油位越低，R两端的电压越小
6．通过定值电阻甲、乙的电流与其两端电压的关系图像如图5所示。现将甲和乙并联后接在电压为3 V的电源两端。下列分析正确的是( )
A. R甲∶R乙＝2∶1 B. U甲∶U乙＝2∶1
C. I甲∶I乙＝2∶1 D. I乙∶I甲＝2∶1
7．如图电路中(R0阻值已知，表示电阻箱)，不能测出Rx阻值的是(
)
8．如图所示的电路，电源电压保持不变。当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是( )
《欧姆定律》单元测试题及答案(二)
《欧姆定律》单元测试题及答案（二）
一、单项选择题（每小题2分，共36分）
1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）
A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4
3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（ ）
A．电路中的电流减小油箱油面降低 B．电路中的电流增大油箱油面降低
C．电路中的电流增大油箱油面升高 D．电路中的电流减小油箱油面升高 4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）
A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω
6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数
第十七章欧姆定律测试题及答案
2013新人教版九年物理第十七章《欧姆定律》测试题
一、选择题
1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为 （ ）
A.0.6A B.0.3A C.0.9A D.0.1A
2、小明采用右图的电路，研究“通过某导体的电流与它的电阻关系”， 他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小明将A、B两点间的电阻R由10Ω更换为5Ω，闭合开关后，滑动变阻器应该（ ）
A．保持变阻器滑片不动 B．将变阻器滑片向右移动
C．将变阻器滑片向左移动 D．更换阻值更大的滑动变阻器
3、关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A.导体的电阻与电压成正比，与电流成反比
B.导体的电阻越大，这段导体两端的电压就越高
C.导体两端的电压越高，通过这段导体的电流就越大
D.通过导体的电流越大这段导体的电阻就越小
4、在探究“电压一定时，电流与电阻关系”的实验中，如右上图所示。先在 A、B间接入5Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ）新 课 标 第 一 网
A．电压表示数大于2V，应将滑片P向左滑 B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如右图所示。根据图线可知（ ）
A．甲导体的电阻比乙的大； B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大； D．无法比较甲、乙的电阻大小。
欧姆定律专项练习
自主 合作 探究 上庄镇中学导学卷 主备：高秀荣 审阅 物理教学组 领导审核 范伟涛
我的课堂我做主 我的学习我主动 我的人生我努力 我的梦想我付出 专题2：比例 学习目标一、通过练习掌握比例关系：
（1）电阻一定时，导体中的电流与电压成 即：
例题1：某导体两端电压是3V时通过它的电流为0.4A，若它两端的电压增加大9V，通过它的电流为 。
(2)串联电路中电流处处相等。I=I1=I2
得出 即：串联电路中，电压与电阻成正比。
例题2：两定值电阻R1：R2=4：5,若把它们串联起来接在电源两端，则通过R1与R2的电流之比是 ；电压之比是 。
（3）并联电路中个用电器两端的电压都相等。U=U1=U2
得出:IR=I1R1=I2R2 即
：并联电路中，电流与电阻成反比。
例题3：两定值电阻R1：R2=4：5,若把它们并联起来接在电源两端，则它们两端的电压之比是 通过R1与R2的电流之比是 。
基础知识应用
1、R1=10Ω，R2=30Ω，若将R1 R2串联到电路中，则R1 R2中的电流I1：I2= ；R1 R2两端的电压U1：U2= ；若将R1 R2并联到电路中，则R1 R2中的电流I1：I2= ；R1 R2两端的电压U1：U2= 。
2．分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端， 则两次通过该导体的电流之比为（ ）
A．3：2 B．2：3 C．1：1
D．1：2
3、如图：R1=10Ω, R2=20Ω, 闭合开关S后，电压表V1 、V2的示数之比为
(完整版)欧姆定律练习题习题(含详细答案)
第1页（共14页）
欧姆定律
1．如图示，AB、BC的材料相同，长度相同，但SAB＜SBC，现将它接入某电路中，通过AB、BC的电流分别为IAB、IBC，两端分得的电压分别为UAB、UBC，则下列关系正确的是（ ）
A．IAB=IBC，UAB＞UBC B．IAB=IBC，UAB＜UBC
C．IAB＜IBC，UAB=UBC D．IAB＞IBC，UAB＞UBC
2．如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（ ）
A．2.5V B．7.5V C．14V D．3.5V
3．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是（ ）
A．A示数变小、V示数变大 B．A示数变小、V示数不变
C．A示数变大、V示数不变 D．A示数变大、V示数变大
4．如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（ ）
A．2：3 B．3：2 C．2：5 D．3：5
5．如图中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小（ ）
A．R甲＞R乙 B．R甲＜R乙 C．R甲=R乙 D．条件不足，无法比较
6．如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（ ）
A．电流表示数变小，电压表示数变大 B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小 D．电流表，电压表示数都变小
7．如图所示的电路中，电源电压均为6V，R为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是（ ）
A．0～6V B．0～5V C．0～1V D．1～5V
8．如图所示，2R1=R2，若电源电压不变，在S闭合前和闭合后电流表示数之比为（ ）
A．1：3 B．2：1 C．2：3 D．3：2
