完整版抗震支架技术方案
抗震支架安全技术交底完整版模板
一、交底目的为确保抗震支架安装施工过程中的安全，提高施工质量，防止安全事故的发生，特进行本次抗震支架安全技术交底。
二、交底对象参与抗震支架安装施工的全体人员。
三、交底时间[具体时间]四、交底内容1. 施工准备（1）材料及主要工具：抗震支架所采用的各种成品零部件，包括全螺纹吊杆、螺杆式锚栓、C型槽钢、六角连接器、重型管夹、U型管吊架、普通P型管夹、保温P型管夹、欧姆型管夹、加劲装置、可调式铰链、抗震连接座、槽钢螺母（带卡套）、U型压块、盖板、普通螺母、平垫圈、全牙罗算、限位组建、塑料端盖等，以及金属喷锌剂。
材料必须符合国家相关规定的要求。
（2）抗震支架安装所需设备：切割机、冲击钻等相关切割机钻孔设备，主要工具有角尺、卷尺、扳手、水平尺、手锤等。
所采用的设备需经过检验合格，不合格设备材料禁止在制作抗震支架中使用。
2. 作业条件（1）现场机电管线全部安装完毕，经检查符合设计要求，并办理报验手续。
（2）现场电工接灯，切割机、冲击钻、台钻等相关设备经试验运行正常。
（3）现场技术人员根据施工方案对操作班组进行全面技术交底。
3. 施工工艺及技术要求（1）工艺流程：测量、锚栓定位、切料、主吊部分的安装、侧向/纵向支撑的安装、加劲装置的安装。
（2）作业准备：施工人员认真学习安装工程作业指导书，掌握抗震支吊架安装技术规范、操作规程、质量验收标准等有关规程。
（3）测量、锚栓定位：主要是测量所要安装点的管线距楼板的高度，确保安装位置准确。
（4）切料：根据设计要求，使用切割机对钢材进行切割，确保尺寸精确。
（5）主吊部分的安装：将吊杆与楼板连接，确保连接牢固，并调整吊杆高度，使其与管线平行。
（6）侧向/纵向支撑的安装：在管线两侧安装支撑，确保管线在地震时不会发生位移。
（7）加劲装置的安装：在管线附近安装加劲装置，提高抗震性能。
4. 安全注意事项（1）施工过程中，操作人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工场地应保持整洁，防止滑倒、绊倒等事故发生。
完整版抗震支架施工组织设计方案

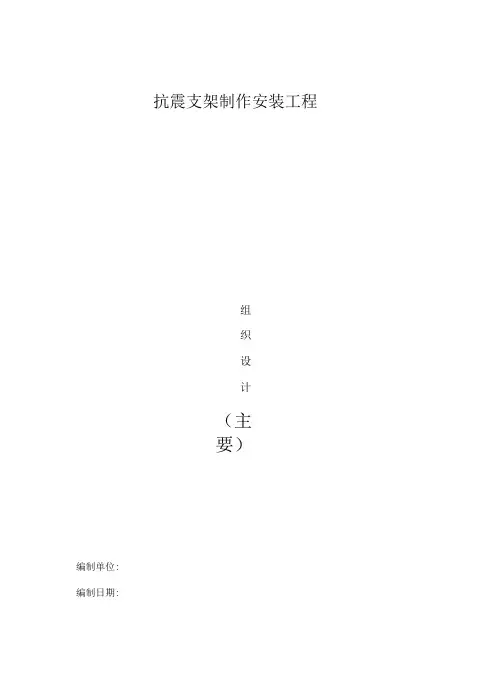

抗震支架制作安装工程组织设计（主要）编制单位:编制日期:第一章编制依据第一章工程概述第二章施工管理目标第四章施工组织第五章施工工序及主要施工工艺第六章质量保证措施及技术第七章安全文明施工管理措施第一章编制依据1.1甲方提供图纸及抗震支架设计图纸；1.2公司现行质量、环境、职业健康安全综合管理体系；1.3其他在设计文件中提出的需执行的规范和标准以及公司制定的有关工程质量管理规定等；1.4执行的规范有：建筑机电工程抗震设计规范》(GB50981-2014)建筑机电设备抗震支吊架通用技术条件》 (CJ/T 476-2015 )抗震支吊架安装及验收规程》(CECS 420:2005)建筑抗震设计规范》 (GB50011-2010)非结构构件抗震设计规范》 ( JGJ339-2015)消防给水及消火栓系统技术规范》 ( GB50974-2014)室内管道支架及吊架》 (03S402)第二章工程概述工程名称：工程地点：工程概述：本项目位于***** 教育产业园区内，总建筑面积171717平方米，其中地上建筑151255 平方米，地下建筑20462 平方米，包括包括******** 等。
本次抗震支架设计范围包含：给水、消防、防排烟、强弱电系统；施工范围：抗震支架的供货及安装。
第三章施工管理目标3.1质量目标 确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率为100%之一以内。
第四章施工组织施工投入机具设备：脚手架、手枪钻、电锤、电动扳手、切 割机、卷尺、电线插板等。
4.8 施工程序 3.2 安全目标 确保无重大安全事故发生，轻伤频率控制在千分3.3 进度目标 计划总工期为—天，计划开工日期日，计划竣工日期 年 月曰。
4.1 认真审核、熟悉施工图纸，做好图纸会审。
4.2 提前七日备货。
4.3 对施工班组进行有针对性的技术、安全交底。
4.4 根据工程实际情况划分施工区域，并以此为依据确定劳动力,具体细化到每道工序的作业部位及作业时间。
抗震支架施工方案
抗震支架施工方案第1篇抗震支架施工方案一、项目背景随着我国城市化进程的加快，高层建筑日益增多，抗震设防要求不断提高。
为确保建筑物在地震发生时的安全性，根据《建筑抗震设计规范》和《建筑机电工程抗震设计规范》，对抗震支架的设计与施工提出了严格要求。
本方案旨在规范抗震支架的施工流程，确保工程质量和安全。
二、施工目标1. 满足国家相关法律法规及设计规范的要求，确保抗震支架施工质量。
2. 提高建筑物的抗震能力，降低地震灾害风险。
3. 确保施工过程安全、高效、环保。
三、施工范围1. 本项目抗震支架施工范围包括所有建筑机电工程管道、桥架、电缆等设施的支撑系统。
2. 施工内容包括抗震支架的设计、制作、安装、调试及验收。
四、施工原则1. 科学合理：根据建筑物的结构特点及抗震设防要求，合理设计抗震支架系统。
2. 安全可靠：确保抗震支架在地震发生时能承受相应的荷载，保障建筑物的安全。
3. 标准化施工：严格按照国家及地方相关规范进行施工，确保施工质量。
4. 环保节能：在施工过程中，遵循环保、节能的原则，降低对环境的影响。
五、施工流程1. 前期准备- 收集建筑物结构图纸、机电工程图纸等相关资料，进行抗震支架设计。
- 根据设计要求，编制施工方案、施工图纸，并报审。
- 办理施工手续，包括施工许可证、验收手续等。
- 准备施工所需材料、设备、工具，并检查其质量及数量。
2. 施工组织- 成立项目施工组织机构，明确职责分工。
- 培训施工人员，确保其掌握施工技术要求及安全操作规程。
- 制定施工进度计划，合理安排施工顺序。
3. 抗震支架制作- 根据设计图纸，采用符合规范的材料进行抗震支架的制作。
- 抗震支架制作过程中，严格把控焊接、切割、组装等工艺质量。
4. 抗震支架安装- 按照施工图纸及施工方案，进行抗震支架的安装。
- 确保抗震支架与建筑物结构连接牢固，满足设计要求。
- 施工过程中，遵循“先主后次、先上后下”的原则，确保施工顺序合理。
抗震支架建造方案
抗震支架建造方案1. 项目背景地震是自然灾害中最为常见的一种，给人类生活和财产带来巨大损失。
为了减少地震带来的伤害，提高建筑物抗震能力，我国对抗震支架的应用越来越重视。
本方案旨在为抗震支架的建造提供一套完整的技术指导。
2. 设计依据根据《建筑抗震设计规范》（GB 50011-2010）和《钢结构设计规范》（GB 50017-2003）等相关标准，结合项目具体情况进行设计。
3. 支架类型及选型根据建筑物用途、结构形式、地震烈度等因素，本方案共分为以下几种类型：1. 框架结构抗震支架2. 剪力墙结构抗震支架3. 框架-剪力墙结构抗震支架4. 筒体结构抗震支架选型时，应充分考虑建筑物的特点和地震作用，确保支架的合理性和经济性。
4. 支架构造设计支架构造设计包括以下几个方面：1. 支架主体：采用碳素结构钢或低合金高强度结构钢，具备良好的焊接性能和机械性能。
2. 连接件：采用高强度螺栓连接，具有良好的抗剪、抗拉性能。
3. 支撑部件：包括弹性支撑、摩擦支撑、滑动支撑等，根据地震作用和建筑物要求选择。
4. 防护措施：支架表面应进行防腐、防火处理，提高使用寿命。
5. 支架安装支架安装应遵循相关规范和设计要求，确保安装质量。
主要步骤如下：1. 预埋件安装：根据设计图纸，准确位置预埋件，并采用高强度螺栓连接。
2. 支架主体安装：按照设计要求，安装支架主体，调整至正确位置。
3. 支撑部件安装：安装弹性支撑、摩擦支撑、滑动支撑等，确保支架正常工作。
4. 检查验收：安装完成后，进行全面检查，确保支架安全可靠。
6. 施工质量控制为确保抗震支架的施工质量，应采取以下措施：1. 严格把控原材料质量，选用合格的高强度钢材。
2. 加强施工过程监控，确保施工方案的严格执行。
3. 加强焊接质量管理，严格执行焊接工艺，确保焊接质量。
4. 定期对施工人员进行技术培训，提高施工技能。
7. 验收标准抗震支架验收应遵循以下标准：1. 结构完整性：支架主体、连接件、支撑部件等应无损坏，结构完整。
工程抗震支架施工方案范本
工程抗震支架施工方案范本一、施工前准备1. 确定施工区域：根据设计施工图纸确定抗震支架的安装位置和数量。
2. 查阅相关资料：在施工前，必须查阅相关的技术资料和规范，了解抗震支架的安装要求和施工方法。
3. 了解现场情况：在开始施工前，必须对施工现场进行详细的勘察和分析，确保能够满足抗震支架的安装要求。
4. 确定施工人员：选择具有相关经验和资质的施工人员负责抗震支架的安装工作，并制定施工人员的职责分工和安全培训计划。
5. 采购所需材料和设备：根据施工需要，提前采购好所需的抗震支架材料和设备，并进行检查和测试。
6. 制定施工计划：根据施工任务和时间节点，制定详细的施工计划和工期安排，确保施工进度和质量。
7. 安全防护措施：在施工前，必须对施工现场进行安全防护设施的布置，确保施工过程中的安全。
二、施工步骤1. 基础准备（1）清理施工区域：在进行抗震支架安装前，必须对施工区域进行清理，清除杂物和积土，确保施工环境整洁。
（2）测量标高和尺寸：根据设计要求，测量施工区域的标高和尺寸，确定抗震支架的安装位置和高度。
（3）基础处理：对于需要进行基础处理的场地，必须按照设计要求进行加固和处理，确保抗震支架的安装平稳和牢固。
2. 抗震支架安装（1）安装基础支架：根据设计要求，采用膨胀螺栓或焊接方式将基础支架固定在地面或墙体上。
（2）安装抗震支架立柱：根据设计图纸，将抗震支架立柱按照规范进行垂直安装，并使用水平仪进行调整和校正。
（3）连接立柱和横梁：将立柱与横梁按照设计要求进行连接固定，使用螺栓或焊接方式进行连接。
（4）安装水平支撑和斜撑：根据设计要求，将水平支撑和斜撑按照规范进行安装，确保抗震支架的稳定和牢固。
（5）安装其他配件：根据设计要求，安装其他配件，如拉杆、角码等，确保抗震支架的完整和安全。
3. 质量检验和验收（1）进行质量检查：在抗震支架安装完成后，必须进行严格的质量检查，检查支架的垂直度、水平度和连接是否牢固。
抗震支架安装施工方案设计
一、方案背景随着我国建筑行业的快速发展，地震等自然灾害频发，为了提高建筑物的抗震性能，确保人民生命财产安全，抗震支架在建筑中的应用越来越广泛。
本方案针对抗震支架的安装施工进行设计，旨在提高抗震支架的安装质量和效率。
二、施工准备1. 施工材料：抗震支架、连接件、膨胀螺栓、焊接材料等。
2. 施工工具：扳手、电焊机、切割机、水平尺、线锤等。
3. 人员组织：施工队伍由具有相关经验和技能的施工人员组成，包括项目经理、技术负责人、施工员、质量员等。
4. 施工现场：施工现场应平整、宽敞，具备排水、照明、通风等条件。
三、施工工艺1. 施工流程：测量定位→下料→焊接→安装连接件→安装抗震支架→验收。
2. 施工步骤：（1）测量定位：根据设计图纸，确定抗震支架的位置和间距，使用水平尺、线锤进行测量定位。
（2）下料：根据抗震支架的设计尺寸，使用切割机进行下料。
（3）焊接：将连接件与支架进行焊接，确保焊接质量。
（4）安装连接件：将焊接好的连接件安装在支架上，确保连接牢固。
（5）安装抗震支架：将抗震支架按照设计要求固定在建筑物上，确保支架的垂直度和水平度。
（6）验收：检查抗震支架的安装质量，包括支架的固定、连接件的焊接、支架的垂直度和水平度等。
四、质量控制1. 材料质量：选用符合国家标准的抗震支架、连接件、膨胀螺栓等材料。
2. 施工质量：严格按照施工工艺进行施工，确保抗震支架的安装质量和稳定性。
3. 验收标准：根据《建筑机电工程抗震设计规范》和《建筑设备施工质量验收规范》进行验收。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置警示标志，防止无关人员进入。
3. 施工过程中，注意防火、防尘、防触电等安全措施。
4. 施工结束后，清理施工现场，确保安全。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保抗震支架的安装施工按期完成。
七、总结本抗震支架安装施工方案设计，旨在提高抗震支架的安装质量和效率，确保建筑物的抗震性能。
城北抗震支架施工方案(3篇)
第1篇一、工程概况本项目位于城北区，总建筑面积约XX万平方米，包含住宅、商业、办公等多种业态。
根据国家相关抗震规范及地方抗震设计要求，为确保建筑物的抗震性能，特制定本施工方案。
二、施工依据1. 《建筑抗震设计规范》（GB 50011-2010）2. 《抗震支架技术规程》（JGJ 138-2016）3. 《建筑结构荷载规范》（GB 50009-2012）4. 地方抗震设计规范及地方抗震设计标准5. 工程设计图纸及相关资料三、施工目标1. 确保抗震支架安装质量，满足抗震设计要求。
2. 严格按照施工规范和工艺要求进行施工，确保施工安全。
3. 确保施工进度，按期完成工程任务。
四、施工组织与管理1. 施工组织（1）成立抗震支架施工领导小组，负责施工过程中的组织、协调和监督。
（2）设立专业施工队伍，负责抗震支架的安装、调试和验收。
（3）制定详细的施工计划，明确各阶段的施工任务、时间节点和责任人。
2. 施工管理（1）加强施工现场管理，确保施工环境整洁、安全。
（2）严格执行施工规范和工艺要求，确保抗震支架安装质量。
（3）加强施工过程中的质量控制，确保工程质量符合设计要求。
（4）做好施工记录，及时反馈施工过程中的问题，确保施工进度。
五、施工工艺1. 材料准备（1）抗震支架材料：根据设计要求，选用符合国家标准的抗震支架产品。
（2）连接件：选用与抗震支架相匹配的连接件。
（3）紧固件：选用符合国家标准的紧固件。
2. 施工流程（1）测量放线：根据设计图纸，进行抗震支架的测量放线，确保支架位置准确。
（2）支架安装：按照设计要求，将抗震支架安装于墙体、柱子等部位。
（3）连接件安装：将连接件与支架、墙体等部位连接牢固。
（4）紧固件安装：将紧固件安装于连接件与支架、墙体等部位，确保连接牢固。
（5）支架调试：对安装好的抗震支架进行调试，确保其性能符合设计要求。
（6）验收：按照相关规范和标准，对抗震支架进行验收，确保其质量符合要求。
安装抗震支架工程施工方案
安装抗震支架工程施工方案抗震支架工程是针对建筑物抗震改造的施工项目，旨在增强建筑物的抗震能力，提高建筑物在地震发生时的安全性。
本工程位于某市区，为一幢多层办公楼的抗震改造工程，建筑总高度为30米，占地面积约2000平方米。
建筑主体结构为钢筋混凝土框架结构，屋面为轻钢结构。
二、工程内容1. 抗震支架安装：在主体结构的梁柱节点和墙板连接处，进行抗震支架的安装工作，以增强节点处的抗震能力。
2. 钢筋加固：对主体结构的梁柱节点、墙板等进行加固处理，提高抗震性能。
3. 钢结构支撑：对屋面结构进行钢结构支撑处理，增强建筑整体的抗震能力。
4. 基础处理：对建筑物的基础进行处理，增强其抗震能力。
三、施工方案1. 施工前期准备（1）技术交底：施工前应对工程施工方案进行技术交底，明确工程任务、施工要求和安全措施。
（2）人员培训：对施工人员进行相关的安全技术培训和操作规程培训，确保施工人员具备相关的技能和知识，避免施工过程中发生意外。
（3）设备准备：准备施工所需的机械设备和工具，确保施工过程中的设备、工具齐全并具备工程要求。
（4）材料准备：准备施工所需的各类材料，包括抗震支架、钢筋、钢结构支撑材料等，确保材料的质量和数量满足工程要求。
2. 施工工艺（1）测量布设：根据设计图纸要求，对建筑物的节点位置、墙板位置等进行测量和布设，确定抗震支架及钢结构支撑的具体位置和安装要求。
（2）基础处理：对建筑物的基础进行处理，包括清理、加固等工作，确保基础的稳固和抗震能力。
（3）抗震支架安装：根据设计要求，在建筑物的梁柱节点和墙板连接处进行抗震支架的安装工作，确保安装位置准确、牢固。
（4）钢筋加固：对建筑物的梁柱节点、墙板等进行钢筋加固，提高其抗震性能。
（5）钢结构支撑安装：对屋面结构进行钢结构支撑的安装工作，增强建筑整体的抗震能力。
3. 施工工艺要点（1）安全施工：施工过程中，严格落实相关安全管理规定，确保施工人员的人身安全。
（2）质量控制：严格执行工程质量管理要求，确保施工质量符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏格瑞思电力科技有限公司抗震支架工程抗震支架施工方案编制人：审核人：人：准批江苏格瑞思电力科技有限公司2019.1.21页1 第江苏格瑞思电力科技有限公司目录3工程设计总则 ................................................ 第一章................................................................. 31.1 工程概况............................................................... 31.2 设计依据： ..................................................... 3机电管线抗震的意义：1.3 ............................................... 41.4机电抗震设计应达到的要求：5抗震支架的设计 .............................................. 第二章 ................................................... 52.1抗震支吊架系统设计依据 ......................................................... 52.2抗震支吊架的概念 ......................................................... 52.3抗震支吊架的种类 ................................................... 52.4机电管线抗震设计范围： ....................................................... 72.5抗震支吊架设计流程 ..................................................... 82.6抗震支吊架的布置原则.......................................................... 14.抗震支架的计算 2.718抗震支架施工技术说明 ....................................... 第三章.................................................................. 18材料要求 .3.1.................................................... 18 .3.2抗震支吊架系统施工说明...................................................... 20.3.3 抗震支吊架的安装步骤........................................................ 22.材料设备及人员配置3.4.................................................................. 23 .3.5安全措施.................................................................. 23环保措施 .3.6页2 第工程设计总则第一章工程概况1.1工程名称：建设单位：设计单位：施工单位：监理单位：勘察单位：质量安全监督站：基坑监测单位： 1.2工程及环境概况表1.3 抗震设防烈度和设计基本地震加速度值的对应关系注：g 为重力加速度。
设计依据：1.4GB90581-2014 《建筑机电工程抗震设计规范》1、 GB50223-2010 2、《建筑工程抗震设防分类标准》GB50011-2010 3、《建筑抗震设计规范》 4、建设方、设计单位提供的图纸及技术资料 1.5机电管线抗震的意义：地震引发的机电系统灾害主要体现为：、系统损坏导致的直接经济损失；1 、系统损坏引发的水灾及火灾；2 、系统损坏引发的人员伤亡；3 4、火灾引发的结构主体安全。
，实行以“预防根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》为主”的方针，经抗震设防后的建筑消防等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏，减少次生灾害，避免人员伤亡，减少经济损失的目的。
采取必要的机电抗震措施可以有效保护机电系统的震害损失：、减少机电系统破坏程度，降低经济损失；1 2、有效控制水灾及火灾的发生；页 3 第、减少人员伤亡几率；3 、保障主体结构安全不受火灾影响。
4条：抗震GB50981-2014《建筑机电工程抗震设计规范》强制性条文第1.0.4根据度以上的建筑机电工程设施必须进行抗震设计。
昆明市抗震设防烈6度及6设防烈度度8度，机电工程设施必须进行抗震设计。
唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地震后机电系统迅速恢复运转。
地震时，加装抗震措施的管道及设备相对没有加装的可倍的位移量，可有效提高系统的抗震性能。
综合国家相关法律规定、规范—10减少5强条要求及本项目实际需要分析，在重点部位机电系统进行抗震设防以符合规范要求、使用要求及验收要求具有十分重要意义。
机电抗震设计应达到的要求：1.2机电抗震总体设计要求1.2.1条：建筑机电工1.0.3根据规范GB50981-2014《建筑机电工程抗震设计规范》的程设施抗震设计应达到下列要求：当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受 1、损坏或不需修理可继续运行；当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经 2、一般修理或不需修理仍可继续运行；当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严3、重损坏，危及生命。
非结构组件抗震设计要求1.2.2长期以来，非结构构件都没有得到重视，通常不在结构工程师的设计范围内。
据的损失是由非结构构件的设计缺失或安装不当造成的。
设置抗震支60%-70%统计地震中吊架能在抗震中为建筑非结构构件即建筑机电工程设施给予可靠保护，减少损失。
非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的 3.7.1连接应进行抗震设计。
（建筑抗震设计规范强制性条文第条）非结构构件包括持久性的建筑非结构构件和支承于建筑结构的附属机电设备：．建筑非结构构件指建筑中除承重骨架体系以外的固定构件和部件，主要包括非1承重墙体，附着于楼面和屋面结构的构件、装饰构件和部件、固定于楼面的大型储物架等；．建筑附属机电设备指为现代建筑使用功能服务的附属机械、电气构件、部件和2系统，主要包括电梯、照明和应急电源、通信设备，管道系统，采暖和空气调节系统，烟火监测和消防系统，公用天线等。
非结构构件应根据所属建筑的抗震设防类别和非结构地震破坏的后果及其对整个建筑结构影响的范围，采取不同的抗震措施；当相关专门标准有具体要求时，尚应采页 4 第用不同的功能系数、类别系数等进行抗震计算。
当计算和抗震措施要求不同的两个非结构构件连接在一起时，应按较高的要求进行抗震设计。
非结构构件连接损坏时，应不致引起与之相连接的有较高要求的非结构构件失效。
抗震支架的设计第二章抗震支吊架系统设计依据2.1GB90581-2014 1、《建筑机电工程抗震设计规范》 GB50223-20102、《建筑工程抗震设防分类标准》、《FM Global Property Loss Prevention Data Sheets》3 》《NFPA-13 Standard for the Installation of Sprinkler Systems4、抗震支吊架的概念2.2、抗震支吊架是与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。
1 由锚固体、加固吊杆、抗震连接件及抗震斜撑组成。
2、组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。
抗震支吊架的种类2.3、侧向抗震支吊架：斜撑与管道横截面平行的抗震支吊架。
1 、纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。
2、单管支架：单管（杆）抗震支吊架由一根承重吊架和抗震斜撑组成的抗震支吊3 架。
、门型抗震支吊架：由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊4 架。
机电管线抗震设计范围：2.4的(GB50981-2014)建筑机电工程抗震设计应符合国家标准建筑机电抗震设计规范 规定。
设计基本要求 页 5 第暖通系统2.4.1建筑机电抗震设计规范(GB50981-2014)第五章响应情况表2.5抗震支吊架设计流程震支吊架设计考虑因素抗2.5.1抗震支吊架设置时应考虑：设防烈度、建筑使用功能、建筑结构、变形特征、设备位置及运行要求、相关规范要求。
抗震支吊架的设计流程2.5.2页7 第荷载校分析图管线选布置支绘制祥、分析图纸：整理、分析图纸了解结构和工艺、管线选取：分系统找出专业依据规范选取抗震需求管线、布置支架：确定间距按规范设置侧向、纵向和四向支架、绘制祥图：绘制节点图支架构造要求考虑结构连接、荷载校核：计算地震水平力，校核系统及配件编写支架力学计算书4抗震支吊架的布置原则2.6震支架构造设置2.6.1抗、水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架。
直1范围内设置侧向抗震支架，相邻抗震支架之间柔性接头管上每隔一个柔性接头在0.6m 不能超过两个。
、抗震吊架斜撑安装不应偏离其中心线2.5°。
2 、抗震支吊架斜撑管线节点与吊杆管线节点的间距不得大于0.1m。
3 30°。
4、侧向、纵向抗震支吊架的斜撑安装，垂直角度宜为45°，且不得小于，并应在隔 5、穿过隔震层的建筑机电工程管道应采用柔性连接或其他有效措施震层两侧设置抗震支架。
1（）抗震支架直接与结构相连，风管上方和下方都安装限位槽钢。
（2）不要把一个系统支撑到两个不同的结构上，比如一面墙和天花板。
（3）落地设备抗震系统，包括刚性安装系统和隔振系统。
2.6.2震支架间的相互作用抗当计算两个连接在一起、抗震措施要求不同的机电设备时，应按较高要求进行抗震设计。
建筑机电设备连接损坏时，不应引起与之相连的有较高要求的附属机电设备失效。
两组抗震支架间距过近时要避免相互影响。
页8 第震支架加固抗2.6.3时，应采取加固措施。
或斜撑杆件长细比大于200当抗震支吊杆长细比大于100 300mm＞，吊杆应当采用槽钢加强。
