瑞研RY F 光纤熔接机说明书
光纤熔接机综述

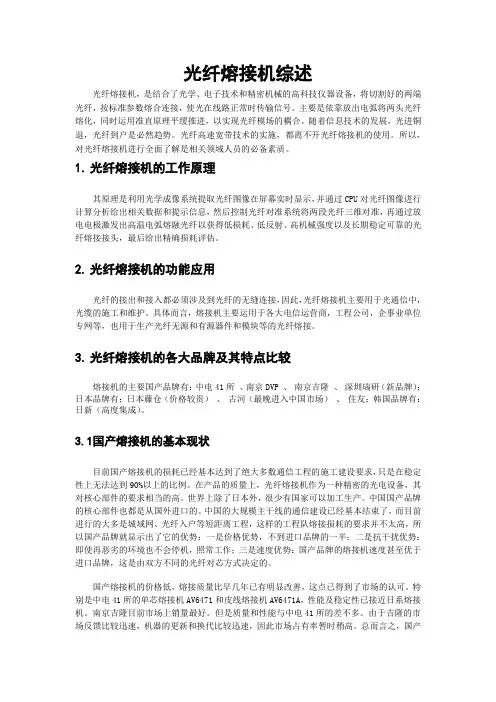

光纤熔接机综述光纤熔接机，是结合了光学、电子技术和精密机械的高科技仪器设备，将切割好的两端光纤，按标准参数熔合连接，使光在线路正常时传输信号。
主要是依靠放出电弧将两头光纤熔化，同时运用准直原理平缓推进，以实现光纤模场的耦合。
随着信息技术的发展，光进铜退，光纤到户是必然趋势。
光纤高速宽带技术的实施，都离不开光纤熔接机的使用。
所以，对光纤熔接机进行全面了解是相关领域人员的必备素质。
1.光纤熔接机的工作原理其原理是利用光学成像系统提取光纤图像在屏幕实时显示，并通过CPU对光纤图像进行计算分析给出相关数据和提示信息，然后控制光纤对准系统将两段光纤三维对准，再通过放电电极激发出高温电弧熔融光纤以获得低损耗、低反射、高机械强度以及长期稳定可靠的光纤熔接接头，最后给出精确损耗评估。
2.光纤熔接机的功能应用光纤的接出和接入都必须涉及到光纤的无缝连接，因此，光纤熔接机主要用于光通信中，光缆的施工和维护。
具体而言，熔接机主要运用于各大电信运营商，工程公司，企事业单位专网等，也用于生产光纤无源和有源器件和模块等的光纤熔接。
3.光纤熔接机的各大品牌及其特点比较熔接机的主要国产品牌有：中电41所、南京DVP 、南京吉隆、深圳瑞研（新品牌）；日本品牌有：日本藤仓（价格较贵）、古河（最晚进入中国市场）、住友；韩国品牌有：日新（高度集成）。
3.1国产熔接机的基本现状目前国产熔接机的损耗已经基本达到了绝大多数通信工程的施工建设要求，只是在稳定性上无法达到90%以上的比例。
在产品的质量上，光纤熔接机作为一种精密的光电设备，其对核心部件的要求相当的高。
世界上除了日本外，很少有国家可以加工生产。
中国国产品牌的核心部件也都是从国外进口的。
中国的大规模主干线的通信建设已经基本结束了，而目前进行的大多是城域网、光纤入户等短距离工程，这样的工程队熔接损耗的要求并不太高，所以国产品牌就显示出了它的优势：一是价格优势，不到进口品牌的一半；二是抗干扰优势：即使再恶劣的环境也不会停机，照常工作；三是速度优势：国产品牌的熔接机速度甚至优于进口品牌，这是由双方不同的光纤对芯方式决定的。
光纤熔接机中文操作手册
维护菜单信息 ........................................................................ 错误!未定义书签。 更换电极 ............................................................................... 错误!未定义书签。 稳定电极 ............................................................................... 错误!未定义书签。 放电计数器清零 .................................................................... 错误!未定义书签。 切割刀计数器清零 ................................................................. 错误!未定义书签。 马达驱动 ............................................................................... 错误!未定义书签。 自我诊断测试 ........................................................................ 错误!未定义书签。 灰尘检查 ............................................................................... 错误!未定义书签。 放电校正 ............................................................................... 错误!未定义书签。 马达校正 ............................................................................... 错误!未定义书签。 维护信息 ............................................................................... 错误!未定义书签。
熔接机详细说明书(中文)V1.2
Optical Fiber Fusion Splicer光纤熔接机-------使用手册------目录1.概述 (7)2.产品特性 (7)3.技术指标 (8)4.面板、界面说明 (9)4.1仪表接口 (9)4.2按键板及按键定义 (10)4.2.1按键板 (10)4.2.2按键定义 (10)4.3常见软件界面说明 (11)4.3.1主界面 (11)4.3.2菜单界面 (11)5.软件操作指南 (14)5.1开关机 (14)5.2液晶亮度 (14)5.3时间设置 (14)5.4熔接参数文件相关操作 (15)5.4.1选择 (15)5.4.2查看、修改 (16)5.4.3从系统拷贝 (17)5.4.4恢复系统默认 (18)5.5加热参数文件相关操作 (18)5.5.1选择 (18)5.5.2查看、修改 (20)5.5.3从系统拷贝 (21)5.5.4恢复系统默认 (21)5.6熔接存储结果 (22)5.6.1进入熔接记录文件列表界面： (22)5.6.2查看、删除、清空历史熔接记录 (23)5.7电极放电次数 (24)5.7.1查看、清空电极放电次数 (24)6.熔接操作 (24)6.1套光纤热缩管 (24)6.2光纤的剥除和清洁 (25)6.3切割光纤 (25)6.4放置光纤 (26)6.5熔接 (27)6.5.1选择熔接参数文件、加热参数文件 (27)6.5.2开始熔接 (30)7.加热操作 (32)8.放电校正 (33)9.参数说明 (34)9.1熔接全局参数说明 (34)9.2熔接参数说明 (34)10.配件清单 (36)11.皮线夹具的选择 (37)12问题和故障排除 (37)12.1供电 (37)12.2熔接操作 (38)12.3加热操作 (39)13.维护与保养 (40)13.1 清洁V型槽 (40)13.2清洁光纤压脚 (40)13.3 清洁防风镜 (41)13.4清洁物镜镜片 (41)13.5 定期的检查和清洁 (41)13.6切割刀的维护 (41)附录A：保证书 (43)警告（忽略该警告、非正确使用熔接机可能会导致致命和严重伤害）本型机器输入电压的范围是一定的，请不要使用规定范围以外的电压。
熔接机简易操作指南

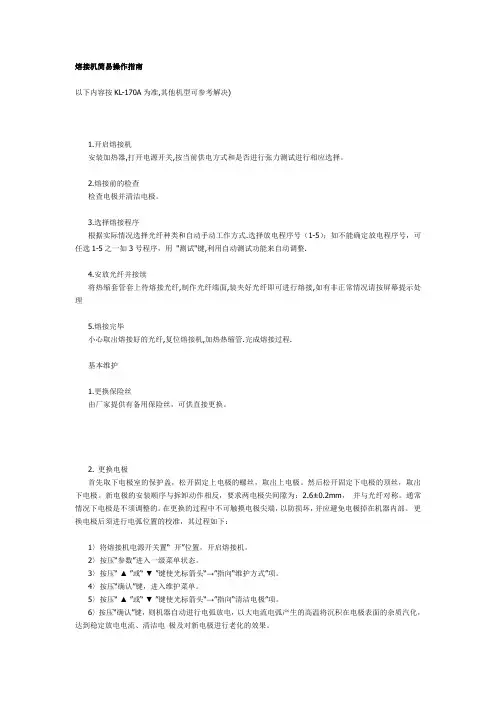

熔接机简易操作指南以下内容按KL-170A为准,其他机型可参考解决)1.开启熔接机安装加热器,打开电源开关,按当前供电方式和是否进行张力测试进行相应选择。
2.熔接前的检查检查电极并清洁电极。
3.选择熔接程序根据实际情况选择光纤种类和自动手动工作方式.选择放电程序号（1-5）；如不能确定放电程序号，可任选1-5之一如3号程序，用"测试"键,利用自动测试功能来自动调整.4.安放光纤并接续将热缩套管套上待熔接光纤,制作光纤端面,装夹好光纤即可进行熔接,如有非正常情况请按屏幕提示处理5.熔接完毕小心取出熔接好的光纤,复位熔接机,加热热缩管.完成熔接过程.基本维护1.更换保险丝由厂家提供有备用保险丝，可供直接更换。
2. 更换电极首先取下电极室的保护盖，松开固定上电极的螺丝，取出上电极。
然后松开固定下电极的顶丝，取出下电极。
新电极的安装顺序与拆卸动作相反，要求两电极尖间隙为：2.6±0.2mm，并与光纤对称。
通常情况下电极是不须调整的。
在更换的过程中不可触摸电极尖端，以防损坏，并应避免电极掉在机器内部。
更换电极后须进行电弧位置的校准，其过程如下：1〉将熔接机电源开关置“ 开”位置，开启熔接机。
2〉按压“参数”进入一级菜单状态。
3〉按压“ ▲”或“ ▼”键使光标箭头“→”指向“维护方式”项。
4〉按压“确认”键，进入维护菜单。
5〉按压“ ▲”或“ ▼”键使光标箭头“→”指向“清洁电极”项。
6〉按压“确认”键，则机器自动进行电弧放电，以大电流电弧产生的高温将沉积在电极表面的杂质汽化，达到稳定放电电流、清洁电极及对新电极进行老化的效果。
7〉按压“ ▲”或“ ▼”键使光标箭头“→”指向“电弧位置”项。
8〉参见前述，安装左光纤端面，使光纤端面与上下两电极尖构成三点一线。
9〉按压“确认”键，则机器自动进行电弧放电，此时用户可以打开熔接机右光纤压板，观察光纤与电弧的相对位置。
通过调整电极间隙来实现光纤位于电弧中部的目标。
光纤熔接机日常使用说明
光纤熔接机授课提纲【资料名称】：熔接机基本操作【资料作者】：藤仓【资料日期】：2008【资料语言】：中文【资料格式】：DOC【资料目录和简介】：光纤熔接机授课提纲一、为什么熔接光纤的连接：活动连接(连接头连接)熔融连接(光纤熔接机)化学粘剂连接（有些实验室）我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器二、常见的光纤熔接机及其型号、技术指标住友SUMITOMO 单芯TYPE-36、37 多芯TYPE-65藤仓FUJIKURA 单芯FSM-30S、40S、50S 多芯FSM-30R古河FITEL 单芯S175、S176系列多芯S199美国康宁单芯X77系列多芯X99爱立信，国产熔接机（南京吉隆，电子四十一所），不是很常用主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以.三、认识光纤熔接机的各个部分（略）四、熔接过程1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管2、放电实验：目的：让光纤熔接机适应当前的环境为什么做：更好的适应环境，放电更充分，熔接效果更好怎么做：（1）、加入光纤，选择“放电实验”功能，按“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。
（2）、空放电，按ARC键做多少次：过程会出现“放电过强，放电过弱“，直到放电OK止什么时候做：（1）、位置改变时（一般超过300KM）（2）、海拔变化时（一般超过1000m）（3）、在更换电极后一定需要做放电实验（4）、纬度变化时注意：不是每次熔接前都要做放电实验3、确认你所熔接的光纤类型和需要加热的热缩套管类型如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。
保偏熔接机熔接使用简单说明
保偏熔接机熔接使用简单说明保偏熔接机FSM100P+熔接使用说明(升级版) 一、按键说明：电源开关：执行再放电（手动放电）：切换X、Y场图像：加热开关：停止并返回（复位时，挡风盖不可以打开，且不可以进行其他工作）：当自动开始功能关闭时，执行熔接：打开主菜单；进入下一页或菜单：返回上一画面：上下左右移动光标：进入下一级菜单：帮助二、放置光纤1、放置光纤前，要求先复位（特别是在连续使用过程中）。
2、打开熔接机的挡风盖：挡风盖先被打开到约45°，再向后滑动。
3、取出光纤夹具，将切割好的光纤放在夹具上，要求光纤超出夹具长度约为1cm。
4、将放置好光纤夹具的放在熔接机的底座上：夹具一段先对准两根金属柱放下，再放光纤头一段（防止污染光纤端面）。
5、光纤在保偏熔接机的槽内尽量保持直线，且要扣下槽尾部的金属搭扣。
6、放好光纤后，一定要盖上挡风盖（先向前滑动，再向下盒盖）。
三、设置熔接参数1、打开“主菜单”，进入“选择熔接模式”，可以选择自己所需要的模式。
2、若无符合要求，则可以新建编辑所要参数。
按键，进入模式编辑（：逐个选择；：上下翻页。
以下列出的参数适合于一般保偏光纤）：1-A页——选择光纤类型：选择所需要的光纤类型；标题1：一般是光纤类型名；标题2：光纤延伸长度和涂覆层直径（一般设置“L=9mm，250um”）。
2-A页与2-B页——分别设置左侧与右侧光纤基本参数：涂覆层直径、包层直径、纤芯直径、MFD（模场直径）。
3-A页与3-B页——间隔设定类型：熔接模式；光纤端面间隔：15um；设定间隔位置：中心；清洁放电功率：标准[283]bit；清洁放电时间：150ms；电极摆动：关闭。
4-A页——偏差角度：0°；（左右光纤设置一般相同）对轴方法：PAS(选用EV可以观测端面)；对轴模式：自动（也可以设置手动）5-A页与5-B页——XY对轴方式：与θ轴方法相同；聚焦设置：自动。
6-A页、6-B页、6-C页与6-D页——欲熔功率设置：标准[-30]bit；光纤欲熔时间：50ms；欲熔开始时间：50ms；欲熔结束时间：关；电极摆动：关；重叠：10um；主放电功率：标准[283]bit；主放：电时间：2000ms；电极摆动：关；光纤类型比较：关；拉力测试：100ms；拉锥：关（熔接时一般选择关）；特殊功能：一般不需要设置，除非拉锥、端面烧球等。
光纤熔接机简易操作指南
光纤熔接机简易操作指南
光纤熔接机是光纤通信中不可缺少的设备之一，用于将两根光纤进行熔接连接。
下面是光纤熔接机的简易操作指南。
1. 准备工作
在使用光纤熔接机之前，需要进行以下准备工作：
（1）检查光纤熔接机是否处于干燥、通风、无尘的环境中。
（2）检查光纤熔接机的电源插头是否插紧。
（3）检查光纤熔接机的光纤放置区域是否清洁，并准备好熔接需要的光纤。
（4）打开光纤熔接机的盖子，将光纤夹具调到合适位置，并清洁光纤夹具。
2. 放置光纤
将熔接需要的两根光纤剥皮，并在光纤熔接机上放置到对应的放置区域。
注意光纤的长度和距离要合适，确保熔接质量。
3. 调整参数
按照光纤熔接机上的操作指南，进行参数设置。
主要包括光纤熔接机的熔接程序、热收缩管长度、熔接时间以及熔接电流等参数的设置。
4. 开始熔接
完成参数设置后，关闭盖子，按下光纤熔接机的“开始”按钮，开始进行光纤熔接。
在熔接过程中，要保持光纤熔接机稳定，并避免突然移动熔接机。
5. 检查熔接质量
熔接完成后，将熔接的光纤头放置不动，等待熔接头表面冷却，然后用显微镜检查熔接质量。
主要检查熔接头的外观、损伤程度以及连接处交叉、间隙等情况。
6. 收尾工作
检查熔接质量合格后，将光纤头套上热收缩管，在热收缩机上进行收缩。
然后将光纤头固定在光纤仪表或者器件上。
光纤熔接机操作使用
光纤熔接机操作使用一、准备工作：1.检查设备：确保光纤熔接机处于正常工作状态，查看设备是否干净整洁，无积尘或异物。
2.检查光纤：检查待熔接的光纤是否良好，无划痕或折断。
3.准备光纤熔接机所需工具和材料：一般包括光纤剥皮器、清洁纸、酒精、光纤螺纹管、光纤固定架等。
二、光纤准备：1.剥皮：使用光纤剥皮器剥去光纤表面的保护层，留出一定的裸露光纤长度。
2.清洗：使用酒精和清洁纸擦拭光纤的裸露部分，确保其表面干净。
3.固定：将光纤固定在光纤固定架上，以确保光纤的稳定性。
三、设备设置：1.打开电源：接通光纤熔接机的电源，同时检查电源电压是否符合设备的工作要求。
2.设定参数：根据待熔接的光纤规格和类型，设定熔接机的相应参数，如熔接时间、熔接电流等。
具体的参数设置可参考设备说明书。
四、熔接操作：1.准备光纤：将待熔接的光纤插入熔接机的光纤插槽中，并将其朝向视野窗口方向。
2.对准光纤：通过调节光纤调节座，使得光纤裸露部分位于视野窗口的中央位置，同时使得光纤轴线垂直于视野窗口。
3.预熔：按下“预熔”按钮，光纤熔接机将进行预熔操作，并将预熔状态显示在屏幕上。
预熔能够清除光纤表面的杂质并预热光纤，为熔接做准备。
4.传送：按下“传送”按钮，光纤熔接机将传送光纤，使得两段光纤之间的距离适当。
5.融合：在确认光纤调节座位置无误后，按下“融合”按钮，光纤熔接机将进行熔接操作。
6.冷却：熔接完成后，光纤熔接机将自动进行冷却操作，确保光纤熔点的固化。
7.检查结果：将熔接完成的光纤进行检查，确保熔接质量符合要求。
五、清洁和维护：1.清洁：使用清洁纸和酒精擦拭光纤熔接机的工作面板、视野窗口等部分，保持设备的清洁。
2.维护：定期对光纤熔接机进行维护，如清理设备内部的灰尘等，保证设备的正常运行。
总结：以上是光纤熔接机的操作使用步骤，通过正确操作和使用光纤熔接机，可以提高光纤熔接的质量和效率。
在操作之前，一定要仔细阅读设备的操作手册，并严格按照要求进行操作。
