光纤熔接机操作程序
光纤熔接机操作规程
光纤熔接机操作规程光纤熔接机操作规程光纤熔接机是一种专门用于光纤光缆连接的设备，具有高精度和高效率的特点。
为了保证光纤熔接机的安全和正常使用，制定相应的操作规程是必要的。
下面是一份光纤熔接机操作规程，详细介绍了光纤熔接机的操作步骤和注意事项。
一、操作前的准备工作1. 检查设备：确保光纤熔接机处于工作状态，各功能部件应完好无损。
2. 准备工具和材料：包括光纤熔接机、纤维剥皮刀、吹风机、清洁纸巾、电源线等。
3. 确定操作环境：选取干净、通风良好的工作台面，并确保光纤熔接机周围没有可燃物。
二、操作步骤1. 连接电源：将光纤熔接机的电源线插入电源插座，确保电源接地可靠。
2. 打开机器：打开光纤熔接机开关，等待设备自检完成。
3. 准备光纤：用纤维剥皮刀剥去光纤外层绝缘材料，并清洁纤芯。
4. 填入纤芯：将处理好的光纤放入光纤熔接机的预留槽中，并按照机器提示的操作步骤进行调整。
5. 进行熔接：启动光纤熔接机的熔接功能，等待熔接完毕。
6. 清洁熔接点：使用吹风机和清洁纸巾清理熔接点周围的灰尘和杂质。
7. 测试光纤连接：用光纤测试仪测试光纤连接质量，确保连接稳定可靠。
8. 锁定熔接点：将熔接点固定，以保证连接不松动。
9. 关闭设备：熄灭光纤熔接机开关，拔出电源线。
三、注意事项1. 操作前需穿戴防静电手套和鞋套，以避免静电对光纤熔接机的影响。
2. 操作时要轻拿轻放，避免对光纤熔接机和连接部件造成损坏。
3. 在熔接过程中，必须严禁将手指或其他物体放入熔接机的工作区域。
4. 熔接机使用时应避免晃动或碰撞，保持设备稳定。
5. 在进行熔接前，应确保光纤接口和熔接机头部的清洁，以避免影响熔接质量。
6. 不得私自调整光纤熔接机的参数，以免造成设备故障和安全隐患。
7. 在使用过程中，如发现光纤熔接机出现异常情况，应立即停止使用，并及时联系维修人员进行检修。
通过遵守以上操作规程，能够确保光纤熔接机的安全和正常运行。
在操作过程中，操作人员应保持耐心和细心，严格按照规程操作，以提供高质量的光纤连接服务。
光纤熔接机的使用流程
光纤熔接机的使用流程1. 准备工作在开始使用光纤熔接机之前，确保以下准备工作已完成：•确认工作区域干净整洁，没有杂物和灰尘。
•检查光纤熔接机的电源和设备连接是否正常。
•检查熔接机的镜片是否干净，没有任何污渍或划痕。
•准备好适用于熔接机的光纤、保护套管、清洁剂等必要材料。
2. 打开光纤熔接机•按下电源开关，确保光纤熔接机的供电正常。
•如果设备有加载光纤和保护套管的装置，将它们放入相应的位置，并将其固定好。
3. 设定熔接参数•选择适当的熔接模式（一般为普通模式或快速模式）。
•输入光纤直径和光纤类型等参数，以便熔接机能够自动调整熔接参数。
•检查熔接机是否根据设定参数自动调整了相关的参数值。
4. 准备光纤•使用适当的切割工具将光纤的两端切割成相应的长度，并确保切割面垂直。
•用清洁纸巾轻轻擦拭光纤的末端，确保没有残留的灰尘或杂质。
•将准备好的光纤插入熔接机的光纤夹持装置中，并将其固定好。
5. 熔接光纤•按下熔接按钮，熔接机将开始进行熔接操作。
•当熔接机完成熔接过程后，将显示熔接质量结果，例如功率损耗、熔接时间等参数。
•检查熔接质量结果是否符合预期，如果不符合，可能需要重新熔接或调整熔接参数。
6. 清洁和保养•在使用完毕后，及时清洁光纤熔接机的夹持装置、镜片等部件，确保其干净无污渍。
•定期对熔接机进行维护保养，包括清洁镜片、检查电源和设备连接、更换熔接机配件等。
7. 安全注意事项•使用光纤熔接机时，务必注意安全，遵循相关安全操作规程。
•在操作过程中，避免触碰高温部件，以免烫伤。
•在熔接机未冷却完全之前，不要拿出熔接后的光纤，以免烫伤手部。
•避免光纤熔接机长时间连续工作，以免过热引起故障。
以上为光纤熔接机的使用流程，简单而全面地介绍了光纤熔接机的使用步骤和注意事项。
在使用光纤熔接机时，请务必仔细阅读并按照操作手册进行操作，以确保熔接质量和操作安全。
[全]弱电工程：光纤熔接的详细图文步骤
![[全]弱电工程：光纤熔接的详细图文步骤](https://img.taocdn.com/s3/m/d64b37c6cc7931b764ce150c.png)
弱电工程：光纤熔接的详细图文步骤光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。
那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。
光纤熔接需用到的工具将光纤穿过光纤收容箱或光纤配线架光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热图文讲解光纤熔接全过程，弱电人不学也要看看步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接机的使用方法
光纤熔接机的使用方法一、设备准备1.准备光纤熔接机：包括主机、熔接架、电源线、熔接架座、光纤切割器、荧光屏、电刀等。
2.准备光纤：光纤需要事先根据实际需求准备好，注意保持光纤的干净和完整。
二、操作步骤1.连接电源：将光纤熔接机的电源线插入电源插座，并确保电源正常供电。
开机后等待设备进入工作状态。
2.准备熔接架：将熔接架安装到熔接架座上，确保熔接架平稳牢固。
3.打开荧光屏：按下光纤熔接机的开关，将荧光屏打开并调整到合适的亮度和对比度。
4.光纤切割：将待熔接的光纤放到光纤切割器中，调整切割长度，并将光纤切割器锁定。
5.清理光纤：使用棉片或温和的去污剂清洁光纤端面，确保光纤端面无污垢和划痕。
6.定位光纤：将两根要熔接的光纤分别放置在熔接架上的相应位置，并调整好对准度，使得两根光纤的端面平行且对齐。
7.启动熔接：按下熔接机上的启动按钮，使熔接电弧加热光纤端面，直到两根光纤熔化并连接在一起。
8.冷却并切断：熔接完成后，等待一段时间使熔接处冷却，然后使用电刀切断剩余部分，同时保持光纤端面的完整和平整。
三、注意事项1.在使用光纤熔接机之前，需要仔细阅读设备的操作手册，了解设备的特点和操作要点。
2.光纤熔接机属于高精密设备，因此在操作时需要注意避免碰撞和振动，以免影响熔接质量。
3.在进行光纤熔接之前，需要保持工作环境的整洁和干燥，避免灰尘和湿气对光纤熔接的影响。
4.在使用电刀切断光纤时，需要小心操作，确保切口平整，同时避免对手部或其他物体造成伤害。
5.完成一次光纤熔接后，需要对设备进行清理和维护，以保证设备的正常工作和延长设备的寿命。
总结：光纤熔接机的使用方法包括设备准备、操作步骤和注意事项。
在使用过程中，需要仔细操作，保持设备干净和整洁，同时注意安全和防护。
通过正确的使用方法，可以有效保证光纤熔接的质量和可靠性。
光纤熔接机的操作顺序
光纤熔接机的操作顺序对于光纤熔接机的操作顺序，一般分为以下几个步骤：1.准备工作：-首先，确认需要连接的光纤的类型和规格，例如单模光纤或多模光纤，以及光纤的直径和外层材料。
-选择合适的光纤熔接机和熔接模块。
根据需要连接的光纤类型和规格，选择合适的光纤熔接机型号和熔接模块。
-将光纤熔接机放置在平稳的工作台上，并确保机器的通风口畅通，以防机器过热。
2.光纤准备：-清洁光纤。
使用纯度高的酒精和无尘纸，将需要连接的光纤的两端进行清洁，去除光纤表面的污垢和污染物。
-剥离光纤。
使用光纤剥离器剥离光纤表面的保护层和分层，确保光纤裸露的长度符合要求。
3.光纤对准：-将两根光纤对准。
根据需要连接光纤的端面类型，将两根光纤的端面通过光纤固定装置对准，以确保连接更加精确。
-使用显微镜检查对准情况。
通过放大镜或显微镜，检查两根光纤的对准情况。
确保光纤端面的平整度和垂直度符合要求。
4.光纤熔接：-打开光纤熔接机。
按下熔接机的电源开关，打开机器电源。
等待一段时间，直到机器的温度稳定在设定的工作温度上。
-设置光纤熔接机参数。
根据需要连接光纤的类型和规格，设置光纤熔接机的参数，包括脉冲时间、弧间距、光波纤补偿等。
-放置光纤进入熔接机。
将两根准备好的光纤尾部分别放置在熔接机的两个光纤夹持器中，并轻轻关闭夹持器，固定住光纤。
5.熔接过程控制：-开始熔接。
按下开始按钮，熔接机会自动启动熔接过程。
机器会自动调整光纤的对准，同时进行电弧熔化和熔接。
-观察熔接过程。
通过熔接机的显示屏或显微镜，观察熔接过程。
检查熔接过程中的电弧质量和熔接点的形状是否符合要求。
-自动剥离光纤。
熔接完成后，熔接机会自动剥离光纤末端的熔接残留物，并调整光纤端面的形状和角度。
6.熔接完成：-检查熔接质量。
使用显微镜检查熔接处的质量，检查熔接点的几何形状、光纤的损耗情况和两根光纤的对准度等。
-测试连接质量。
使用光功率计或OTDR等测试设备，对连接后的光纤进行测试，检查其传输损耗和插损是否符合要求。
光纤熔接步骤

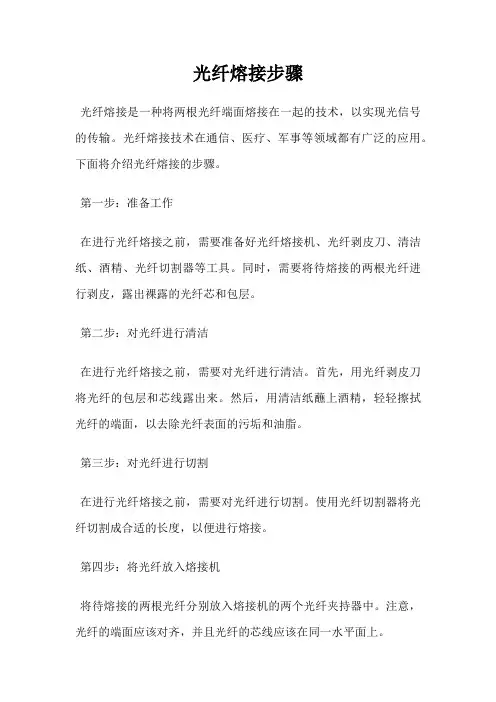

光纤熔接步骤
光纤熔接是一种将两根光纤端面熔接在一起的技术，以实现光信号的传输。
光纤熔接技术在通信、医疗、军事等领域都有广泛的应用。
下面将介绍光纤熔接的步骤。
第一步：准备工作
在进行光纤熔接之前，需要准备好光纤熔接机、光纤剥皮刀、清洁纸、酒精、光纤切割器等工具。
同时，需要将待熔接的两根光纤进行剥皮，露出裸露的光纤芯和包层。
第二步：对光纤进行清洁
在进行光纤熔接之前，需要对光纤进行清洁。
首先，用光纤剥皮刀将光纤的包层和芯线露出来。
然后，用清洁纸蘸上酒精，轻轻擦拭光纤的端面，以去除光纤表面的污垢和油脂。
第三步：对光纤进行切割
在进行光纤熔接之前，需要对光纤进行切割。
使用光纤切割器将光纤切割成合适的长度，以便进行熔接。
第四步：将光纤放入熔接机
将待熔接的两根光纤分别放入熔接机的两个光纤夹持器中。
注意，光纤的端面应该对齐，并且光纤的芯线应该在同一水平面上。
第五步：进行光纤熔接
在进行光纤熔接之前，需要设置熔接机的参数，如熔接时间、熔接温度等。
然后，按下熔接机的启动按钮，开始进行光纤熔接。
在熔接过程中，熔接机会自动控制温度和时间，直到两根光纤熔接在一起。
第六步：进行光纤保护
在光纤熔接完成后，需要对光纤进行保护。
将熔接后的光纤端面放入光纤保护套中，并用热缩管加热收缩，以保护光纤端面不受外界环境的影响。
光纤熔接是一项技术含量较高的工作，需要进行严格的操作和控制。
只有在正确的步骤下进行光纤熔接，才能保证光纤的质量和稳定性，从而实现光信号的传输。
光纤熔接机操作步骤和注意事项
光纤熔接机操作步骤和注意事项操作步骤：1.准备工作：确保所使用的光纤熔接机处于良好状态，如电源连接正常，设备无损坏等。
同时，准备好所需的光纤、熔接盘、光纤剥皮刀、清洁纸等。
2.开机预热：将光纤熔接机连接到电源，并开启电源开关。
在熔接机预热需要的时间内等待，一般为几分钟。
在预热期间，注意观察熔接机的屏幕，查看是否存在异常现象。
3.准备光纤：用光纤剥皮刀剥去光纤的外层和保护层，以确保光纤纤芯完好无损。
注意不要剥到光纤的纤芯和衬套。
4.清洁光纤：使用清洁纸或者纯酒精擦拭光纤的纤芯，确保纤芯的表面干净。
在擦拭过程中，不可用手直接触摸纤芯，以免污染纤芯。
5.放置光纤：将被熔接的两根光纤放置在熔接机的光纤盘上，注意使纤芯的方向保持一致。
6.调整焊接参数：根据光纤的类型和要求，设置适当的焊接参数，如放大倍数、熔接时间等。
通常跟据不同光纤生产厂家提供的技术资料进行参数设置。
7.进行熔接：关闭喷火镜，启动自动熔接程序。
部分熔接机在熔接过程中也需要手动加压，需根据具体熔接机的要求进行操作。
同时，注意不要触碰熔接机的光纤焊接区，并避免他人直接看向焊接区以免眼睛受到伤害。
8.熔接结果检查：熔接完成后，用显微镜检查熔接结果。
检查熔接点是否饱满、无气泡、无杂质，并验证光纤的损耗和衰减值是否符合要求。
9.清理工作：完成熔接后，关闭光纤熔接机电源，清理焊接区和机器表面。
在清理焊接区时，要小心不要损坏光纤或熔接点。
注意事项：1.操作前请阅读并熟悉光纤熔接机的使用手册，了解机器的安全操作要求和注意事项。
2.在操作过程中，要注意安全，避免眼睛直接暴露在光纤焊接区，以免光纤带来的强光对眼睛造成伤害。
建议佩戴防护眼镜或面具。
3.注意防尘，将所使用的清洁纸保持干燥和清洁，避免带入灰尘、纤维或其它杂质。
4.确保光纤的质量，避免损伤纤芯或破坏外层绝缘。
剥皮刀的切口要恰到好处，避免剥到光纤纤芯。
5.在焊接过程中，保持光纤的稳定，避免晃动。
光纤的纤芯直径较小，容易折断或弯曲。
光纤熔接机使用方法
光纤熔接机使用方法
光纤熔接机是用于光纤熔接的专业设备，下面是一般的使用方法：
1. 确保熔接机所在环境干燥、无尘，并保持适当通风。
2. 将熔接机连接到电源，并确保电源稳定。
3. 打开熔接机的电源开关，等待熔接机启动。
一般熔接机有启动时间，要等待仪器完全启动并稳定。
4. 准备熔接光纤。
将需要熔接的光纤剥去一定长度的保护层，留出裸露出来的光纤。
5. 将两根需要熔接的光纤放入熔接机的光纤夹持装置中。
夹持时要尽量保持两根光纤的纤芯对齐。
6. 调整熔接机的熔接参数。
根据光纤的类型和直径，设置熔接机的熔接参数，如放电电流、放电时间等。
7. 按下熔接机的开始按钮，熔接机开始进行熔接过程。
熔接机会先用电弧等方式将光纤端面烧净，并将两根光纤快速对准并熔接在一起。
8. 等待熔接完成。
熔接机会自动进行熔接过程，并在熔接完成后提示。
9. 关闭熔接机的电源开关，断开电源连接。
10. 检查熔接质量。
使用放大镜或显微镜检查熔接处的质量，确保熔接处无明显的损伤或断裂。
以上是一般的光纤熔接机的使用方法，具体使用步骤和注意事项需要根据不同型号的熔接机进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤熔接机操作程序
操作步骤：
1．接通电源后开机
2．检查/设定融接条件
3．将热保护套管穿入需熔接的光纤
4．去除光纤被覆
5．清洁裸光纤
6．切断光纤
7．放置光纤
8．按SET按钮开始自动融接
9．检查熔接结果、推定融接损耗
10．取出熔好的光纤，将热保护套管移至融接点
11．加热补强（如未使用热保护套管，此项不做）
12．取出熔接和加强完毕的光纤
13．光纤熔接完成后关机即光纤熔接机处于关机状态
风险控制
（1）、清洁，光纤熔接机的内外，光纤的本身，重要的就是V型槽，光纤压脚等部位。
（2）、切割时，保证切割端面89°±1°，近似垂直，在把切好的光纤放在指定位置的过程中，光纤的端面不要接触任何地方，碰到则需要我们重新清洁、切割：强调先清洁后切割！
（3）、放光纤在其位置时，不要太远也不要太近，1/2处，熟练程度！
（4）、在熔接的整个过程中，不要打开防风盖
（5）、不要在激光器工作时用眼睛注视光纤端面，防止激光打伤眼镜。
（6）、整理工具时，注意碎光纤头，防止危险，光纤是玻璃丝，很细而且很硬
应急措施：
1、为保证低损耗、高强度的融接，请在融接准备时首先将光纤清洁干净，并尽可能精确地切断光纤。
光纤融接机是精密仪器，为获得良好的接续效果，请在清洁的环境中小心使用。
温度和湿度条件对于融接质量的稳定十分重要。
2、小心使用光纤，因为光纤极易刺破皮肤并折断。
切断光纤时，请勿随处丢弃碎纤。
保证融接机和切割刀周围清洁整齐。
3、在融接作业开始前应进行放电试验，以确保放电条件适合施工现场环境。
放电试验能自动调节因光纤不同、环境变化及电极劣化而产生的条件改变。
4、融接机应远离易燃易爆气体。
气体易在通风不良的隧道或人多处聚集，请按要求进行各项试验、清洁及通风操作。
5、万一光时域反射仪冒烟、有异味或有漏电情况，请马上切断电源与相关人员联系。
