开关电源适配器测试报告模板
适配器12V/1A测试报告方案基本参数一览输入电压90~264Vac （恒压<±1%）输出规格12V/1A输出纹波29mV@220Vac满载转换效率85.11% @220Vac，满载待机功耗<110mW 拓扑结构反激式VDD电压15.48V~26.48V（正常范围）CS波形正常VDS峰值519V@264Vac<600V FB纹波237mV（正常范围）其他说明：本测试报告针对XXX12V1A适配器成本优化方案（变压器资料如下图），福大海矽竭诚为客户提供完善到位的服务。
1、各绕组绕制参数见下表所示EE19立式骨架绕序绕组线径*根数脚位圈数套管（L）绝缘胶带9.0mm/Ts绕线方式进脚出脚Ts 进出1 N1 ￠0.19mm*1（2UEW）23 68 加套管2 N2 ￠0.35mm*2(TEX-E)三层绝缘线10 8 21加套管加套管3 N3 ￠0.19mm*1（2UEW） 3 1 685 N4 ￠0.19mm*1（2UEW） 5 4 28制作说明：1. 骨架EE19立式脚距4mm 排距10.3mm PC40磁芯Ae为23mm22. 电感量Lp(1→2)=2mH，漏感为Lp的5%以下3. 初级对次级打3000V AC漏电流<2mA/60s4. 初级对磁芯打15000V AC漏电流<2mA/60s5. 次级对磁性打15000V AC漏电流<2mA/60s6. DC500V绕组与磁芯之间1min大于100mΩ7. DC500V绕组与绕组之间1min大于100mΩ注：PIN3、PIN6、PIN7、PIN9需剪脚版本更新说明：1、初始版本V1（20150721）2、版本V2（20150831）调整初次级匝数，次级由飞线改为插脚，去掉铜带屏蔽，去掉磁芯接地（进行成本优化）修订更新版本版本时间修订人更新内容V1.0 2015.09.02 林小青初稿V1.1 修订版V2.0 采用客户量产物料测试V2.1 客户首批量产版本测试客户版本号客户量产版本跟踪测试注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）设计测试审核客户评审陈少鸿林小青刘伟城、陈少鸿一.说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二.测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试4）常温老化测试5）关键元件温度测试三.测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER5．数字万用表34970A6．红外热成像仪Fluke Ti200四.方案的实物图五. 主要项目测试记录基本参数测试数据90Vac 110V ac 180Vac 220Vac 264Vac板上 线上 板上线上 板上 线上 板上 线上 板上 线上空载 12.311 12.311 12.309 12.309 12.307 12.307 12.306 12.306 12.303 12.303 25%负载5V/0.375A 12.298 12.228 12.299 12.228 12.299 12.228 12.299 12.228 12.300 12.229 50%负载5V/0.75A 12.296 12.151 12.296 12.151 12.297 12.151 12.297 12.151 12.298 12.151 75%负载5V/1.125A 12.303 12.083 12.303 12.083 12.302 12.083 12.303 12.083 12.030 12.083 100%负载12V/1A12.30212.01012.30212.01112.30612.01312.30712.01312.31012.015：2.425%（线末端测试） ：0.042%（线末端测试）小结： FD9020D 12V/1A 适配器能够满载工作在90V~264V 范围的工作条件下，板上输出电压范围为12.297V~12.311V ，具有良好的电压调整率及负载调整率。
2）VDD 电压测试VDD 测试数据90Vac 110Vac 180Vac 220Vac 264Vac 空载功耗 15.552 15.548 15.519 15.493 15.483 25%负载 19.475 19.647 20.18 20.33 20.06 50%负载 21.60 21.75 21.98 22.19 22.58 75%负载 23.77 23.76 24.21 24.27 24.40 100%负载 26.40 25.99 26.19 26.42 26.48 FD9020D 12V/1A 适配器在空载~满载切换时，15.483V < VDD <26.48V ，符合要求。
注：该方案VDD 电压综合考虑系统的过功率保护及VDD 过压保护功能，VDD 电压受变压器的绕制工艺及漏感等参数影响较大，因此，若有更换变压器供应商时，请注意二次评测VDD 电压范围，以更完美匹配方案参数。
福大海矽可随时全方位协助该方案各项参数测试。
输入 电 压 输出带 载3）纹波噪声测试测试条件：输入电压为220V，满载输出。
纹波噪声：29mV小结：FD9020D 12V/1A适配器输出纹波噪声为29mV，具有良好的指标。
（考虑成本优化，去除吸收回路，纹波噪声：42mV4）转换效率及空载功耗测试（板上测试）转换效率测试数据90Vac 110Vac 180Vac 220Vac 264Vac 空载功耗40mW50mW70mW90mW110mW 25%负载83.55%83.55%81.13%80.50%77.85% 50%负载83.99%83.99%83.09%81.98%81.88% 75%负载83.13%84.04%84.11%83.73%83.50% 100%负载81.47%83.57%84.52%85.11%84.26%平均效率83.03%83.79%83.21%82.83%81.87%小结：1、在90Vac~264Vac输入电压范围内，FD9020D 12V/1A适配器板上平均转换效率大于81.87%；其中220Vac输入，满载输出效率为85.11%。
2、FD9020D 12V/1A适配器最大待机功耗110mW，符合应用要求。
5）FB波形测试测试条件：输入电压为220V，满载输出。
220VacFB纹波：237mVFD9020D 12V/1A适配器6）CS波形测试测试条件：输入电压为220V，满载输出。
220VacCS纹波：100mV小结：FD9020D 12V/1A适配器CS负压尖峰为100mV，波形正常，符合应用要求。
7）方案芯片漏极波形对比（最高VDS测试条件：264V输入/满载输出（注：采用100倍衰减高压差分探头，示波器100倍放大）结论：VDS稳定工作峰值电压：511V结论：VDS上电触发峰值电压：519V小结：FD9020D 12V/1A适配器稳定工作时VDS电压为511V，开机上电瞬间VDS上电触发峰值电压为519V，均符合应用要求。
8）输出二极管电压测试结论：输出二极管稳定工作峰值电压：80.9V结论：输出二极管上电触发峰值电压：81.7V小结：FD9020D 12V/1A适配器输出二极管采用单个SR3100，峰值电压81.7V，指标正常。
9）动态负载测试测试条件：负载25%~50% load，切换时间5mS110V ac,电压偏差237mV220Vac，电压偏差229mV测试条件：负载50%~75% load，切换时间5mS110V ac, 电压偏差257mV220Vac，电压偏差241mV小结：FD9020D 12V/1A适配器动态负载测试，电压最大偏差257mV，小于（10%Vout），具有良好的指标，符合应用要求。
过（欠）冲值=375mV小结：FD9020D 12V/1A适配器在90Vac~264Vac输入条件下，最大过（欠）冲电压为0.375V，小于0.8V，符合应用需求。
11）可靠性预评估测试短路测试测试项目测试条件测试结果元件是否损坏取消短路后，系统是否正常输出输入功率是否<0.5W上电短路输入110Vac，输出接75%负载，短路系统输出端否是否输入220Vac，输出接75%负载，短路系统输出端否是否短路上电输出接75%负载，短路系统输出端，输入接入110Vac否是是输出接75%负载，短路系统输出端，输入接入220Vac否是是经过测试，短路上电与上电短路测试，系统都能正常工作。
12）关键元件温度测试测试条件：不同电压输入，满载输出，全密闭测试，并使用玻璃框罩住，老化2小时。
环境温度密闭老化2小时，开盖后快速测量输入电压90V 220V 外壳温度最大温度75.4℃63.5℃芯片温度（FD9020D）最大温度100.6℃67.6℃变压器温度（EE19）最大温度96.0℃88.5℃输出端二极管温度（SR3100）最大温度101.8℃102.3℃时，外壳温度为75.4℃；芯片温度为100.6℃；变压器温度为96℃；输出二极管温度为101.8℃。
2、FD9020D 12V1A适配器在220V输入，满载输出条件下密闭老化2小时，外壳温度为63.5℃；芯片温度为67.6℃；变压器温度为88.5℃；输出二极管温度为102.3℃。
注：以上各关键元件的满载满负荷温度测试，仅对该方案工作时可能的最高温度进行评估，实例整机应用时，因不会存在长时间满载、满负荷指标工作的现象，实际温度会更低福大海矽随时协助客户各对各实例机型应用时关键元件实际工作温度的评估测试。
综上测试结果：FD9020D 12V/1A适配器测试数据指标基本正常，符合应用要求。
福州福大海矽微电子有限公司市场与技术支持部2015.09.07。
开关电源测试报告模板
开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。
一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。
3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。
4、启动性能（常温下）注110%额定值上升到90%额定值的时间。
5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。
注2：可用电子负载“Short”短路或导线直接短路。
篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

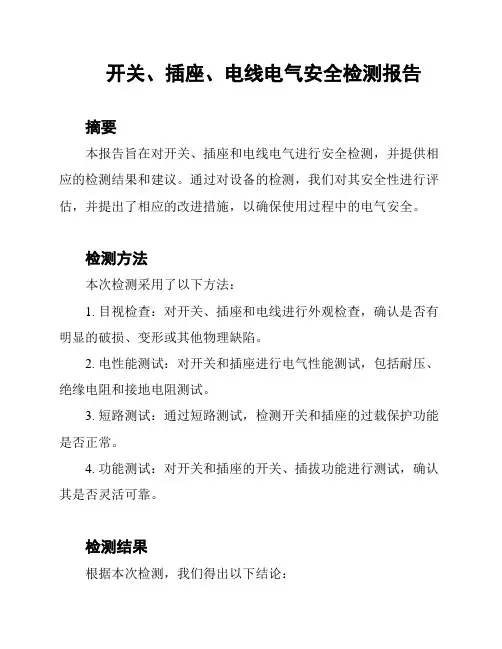

开关、插座、电线电气安全检测报告
