PZT铁电陶瓷
• •
钛、氧离子的位移 自发极化：这种极化状态并非由外电场引起，而是由 晶体的内部结构引起。在这类晶体中，每一个晶胞内 存在有固有电矩，通常将这类晶体称为极性晶体。 一般介电极化，是介质在外电场作用下引起，没 有外电场，这些介质的极化强度为0。
•
•
° °
• •
•
•
固 有 偶 极 子
• 铁电体的两个特点是：一是具有电滞回 线，另一个是具有许多电畴。所谓电畴 就是在一个电畴范围内永久偶极矩的取 向都一致。 • 因此凡具有电畴和电滞回线的介电材料 就称为铁电体。
BaTiO3陶瓷材料的铁电性能在1942年被人们 发现，由于其性能优良，工艺简便，很快被应用 于介电、压电元器件。1954年人工法成功制备出 BaTiO3单晶，至今， BaTiO3陶瓷仍是应用的最 广泛和研究得比较透彻的一种铁电材料。
BaTiO3的晶体结构 BaTiO3 晶体结构有立方相、四方相、斜方相和三方相 等晶相，均属于钙钛矿型结构的变体，四方相、斜方相和 三方相为铁电相，立方相为顺电相。
其中压电晶 类 （20种） 具有对称中心的晶类 （11种）
具体事例:由热运动引起的自发极化
铁电体的位移性理论： 自发极化主要是由晶体中某些离子偏离了平衡位 置，使单位晶胞中出现了偶极矩，偶极矩之间的相互 作用使偏离平衡位置的离子在新的位置上稳定下来， 同时晶体结构发生了畸变。
• •
钛酸钡的结构：钙钛矿型结构
顺电相BaTiO3的结晶学原胞
BaTiO3的介电-温度特性
介电常数随温度的变化显示明显的非线性，室温介 电常数一般为3000～5000，在居里温度处（120℃） 发生突变，可达10000以上。
在居里温度以上， BaTiO3的介电常数随温度的变化遵从 居里-外斯定律：
AT T TC
其中：AT为居里—外斯常数；Tc为居里温度 （120℃） TC 上式化为： 1 1
介电晶类（32种） 不具有对称 中心的晶类 （21种） 极性晶类（热 释电晶类） （10种） 非极性晶类 （11种） 1，2，3，4，6，m， mm2.4mm,3m,6mm 222,-4,-6,23,423(不具有压 电性）,-43m,422, -42m,32,622,-6m2 -1,2/m,4/m,3,6/m,m3,mmm,4/mmm,6/ mmm,m3m,-3m
Pb(Zn1/3Nb2/3)O3，Pb(Mg1/3Nb2/3)O3 Pb(Ni1/3Nb2/3)O3， Pb(Mg1/3Ta2/3)O3 Pb(Mg1/2W1/2)O3，Pb(Co1/2W1/2)O3 Pb(Fe1/2Nb1/2)O3，Pb(Fe1/2Ta1/2)O3 Pb(Fe2/3W1/3)O3，Pb(Mn2/3W1/3)O3
＞120℃，立方晶胞 6℃～120℃，四方晶胞 -90℃～6℃，斜方晶胞 ＜-90℃，三方晶胞
BaTiO3在室温附近（20℃）为铁电相，当温度 高于居里温度（120℃），铁电相转变为顺电相。 顺电相BaTiO3的结晶学原胞如图所示：
整个BaTiO3晶格可以 看成是由Ba、Ti、OⅠ、 OⅡ、OⅢ各自构成的简 单立方格子套构而成。 在钙钛矿结构中，有 一种非常重要的结构--氧八面体结构。钙钛矿结 构中氧八面体结构和金刚 石结构中的正四面体结构 是固体物理学中两类非常 重要的典型结构。
表示晶体极性链 的两种方法
-
+ -
+ -
极 化 轴 C
+ -
+ -+来自+ -+
+ -
+
+ -
-
+ +
-
+ -
自发极化
spontaneous polarization
在没有外电场作用 时，晶体中存在着由 于电偶极子的有序排 列而产生的极化，称 为自发极化. 在垂直 于极化轴的表面上， 单位面积的自发极化 电荷量称为自发极化 强度。
电滞回线
hysteresis loop
产生的原因
在强电场作用下，使多畴铁电体变为单畴铁电体或使 单畴铁电体的自发极化反向的动力学过程称为畴的反转。 使剩余极化强度降为零时的电场值Ec称为矫顽电场强 度（矫顽场） 变化过程： A→B→C→B→D→F →G→H→K→C Ps：饱和极化强度 Pr：剩余极化强度
AT
T
AT
1
T
表征介电常数温度稳定性的容温变化率如下式所示：
C CT C 20 100% C C 20
其中：C20为陶瓷样品在20℃时的电容（1KHz）；
CT为陶瓷样品在温度T时的电容（1KHz）
Z5V型电容器瓷料，10℃～85℃，-56%≤△C/C≤+22%。 Y5U型电容器瓷料，-25℃～85℃，-80%≤△C/C≤+30%。 X7R型电容器瓷料，-55℃～125℃，-15%≤△C/C≤+15%。
Pb(B+21/2B+61/2)O3型 Pb(B+31/2B+51/2)O3型 Pb(B+32/3B+61/3)O3型 A(B1+4，B2+4)O3型
Pb(Ti，Zr)O3， Ba(Ti，Zr)O3
铁电陶瓷材料的应用
1、高介电常数的电容器（铅基铁电陶瓷） 2、陶瓷图像储存-显示器（PLZT陶瓷） 3、精密位移器和应力计（PMN基陶瓷）
热释电效应
pyroelectric effect
由于温度的变化，晶体出现结构上的电荷中 心相对位移，使自发极化强度发生变化，从而在 两端产生异号的束缚电荷，这种现象称为热释电 效应。
居里温度Tc
Curie temperature
铁电陶瓷只在某一温度范围内才具有铁电性，它有 一临界温度Tc.，当温度高于Tc时，铁电相转变为顺 电相，自发极化消失。 晶体顺电相-铁电相的临界转变温度Tc称为居里温度
压电效应
piezoelectric effect
晶体受到机械力的作用时，表面产生束缚电荷， 其电荷密度大小与施加外力大小成线性关系，这种由 机械效应转换成电效应的过程称为正压电效应。 晶体在受到外电场激励下产生形变，且二者之间 呈线性关系，这种由电效应转换成机械效应的过程称 为逆压电效应。 力→形变→电压 电压→形变 正压电效应 逆压电效应
介电体 压电体 热释电体 铁电体
介质的极化特性与其晶体结构有着内在联系
• 按照其对称性，晶体可分为7大晶系，32种点群.。 • 其中有20种点群不具有中心对称，它们的电偶极矩可因弹 性形变而改变，因而具有压电性并称为压电体。 • 在压电体中具有唯一极轴（又称为自发极化轴）的10种点 群可出现自发极化，即在无外电场存在的情况下也存在电 极化。它们因受热产生电荷，故称为热释电体。 • 在这些极性晶体中，因外加电场作用而改变自发极化方向 的晶体便是铁电体。 • 因此，凡是铁电体必然是热释电体，而热释电体也必然是 压电体。
±
-
+
+ -
结构含有正负离子
未加应力
加应力正负电荷中心不分开，不产生极化
-
+
-
+
(3) 无对称中心，且本身具有自发极化特性的结构 例1：具有极性轴或结构本身具有自发极化的结构
+ 固 有 偶 极 子 正 电 荷 层 与 负 电 荷 层 交 替 排 列
+ +
+
+ -
+
+ -
+
+
纤锌矿(ZnS)结构在（010）上投影
a 简单钙钛矿结构化合物
ABO3型
A位：+2价阳离子，如Mg2+， Ca2+，Sr2+，Ba2+，Zn2+，Pb2+等 B位：+4价阳离子，如Ti4+，Zr4+等 典型化合物： BaTiO3 ， CaTiO3 ， SrTiO3 ， PbTiO3 ， ZnTiO3 ， BaZrO3 ， PbZrO3 等
相关的晶体结构
1. 铁电材料的钙钛矿结构 钙钛矿结构以BaTiO3的结构为代表，许 多铁电、介电、压电、光电以及高温超导材 料都具有钙钛矿结构，如：
BaTiO3, PbZrO3 Pb(Zn1/3Nb2/3)O3，Pb(Mg1/3Nb2/3)O3 (Na1/2Bi1/2)TiO3，(K1/2Bi1/2)TiO3
b 复合钙钛矿结构化合物 （A1 x1 A2x2）（B1y1B2y2）O3型
其中：x1，x2分别为A1离子和A2离子化学计量比；x1+x2=1 y1，y2分别为B1离子和B2离子化学计量比；y1+y2=1
A1A2占据A位，满足条件： A位化合价= A1·x1+A2 ·x2=+2价 B1B2占据B位，满足条件： B位化合价= B1·y1+B2 ·y2=+4价 B1离子：低价阳离子，如Mg2+，Zn2+，Ni2+，Fe3+，Sc3+等 B2离子：高价阳离子，如Ti4+，Nb5+，Ta5+，W6+ 等
电致伸缩效应
electrostrictive effect
晶体在受到外电场E激励下产生形变S，但二者呈非 线性关系，形变S与电场的平方E2呈线性关系，即： S∝E2 这种效应称为电致伸缩效应。
与压电效应的区别：
压电效应产生的应变与电场成正 比，当电场反向时，应变改变符号， 即正向电场使试样伸长，反向电场使 试样缩短。 电致伸缩效应产生的应变与电场的 平方成正比，当电场反向时，应变不 改变符号，即无论正向电场或反向电 场均使试样伸长（缩短）。
铁电体是这样的晶体：其中存在自发极化，且自发极化有 两个或多个可能的取向，在电场作用下，其取向可以改 变。
PMN_PNN_PZ_PT四元系铁电陶瓷的电疲劳特性
收稿日期 : 1998- 02- 16 188 功能材料 1999, 30( 2)
3
结果与讨论
图 2 是样品疲劳前后的电滞回线及 疲劳后逐渐变化的电滞 回线。 从图 2 可以看出 , 疲劳后材料的电滞回线形状发生变化 , 剩 余极 化强度变小 , 矫顽 场强也变 小 , 而饱 和极化强 度变化不大。 但疲劳后的样品 , 在自然的状态下可以逐渐恢复 , 其恢复过程与 疲劳过 程类似 , 开始变 化速率较快 , 然后 变化速率逐 渐趋缓 , 最 终经过约 1 天左右的 时间 , 电滞 回线可以 恢复到 初始状 态。再 次重复疲劳实验 , 可以得到与第一次疲劳完全相同的结果。 PMN- PNN- PZ- PT 四 元系 铁电陶 瓷的 电疲 劳特 性与 已 报道的其它铁电陶瓷的电疲劳 特性不同。一般电疲劳的特点是 疲劳后剩余极 化强 度减 小 , 而矫 顽场 强变 大 , 且疲 劳后 不可 恢 复 , 或 经热处理后 只 可部 分恢 复[ 11~ 13, 15] 。根 据以 上疲 劳特 点 判断。 PMN- PNN- PZ - PT 铁电 陶瓷 的疲劳 机制 可能 是电 荷 的钉扎 , 它可以随时间逐步恢复。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 McQuarrie M. J Appl Phys, 1953, 24: 1334~ 1335 Merz W J, Anderson J R . Bell Lab Rec, 1995, 33: 335~ 342 Anderson J R, Brady G W, Merz W J, et al. J Appl Phys, 1995, 26: 1381 ~ 1388 Taylor G W. J Appl Phys, 1967, 38: 4697~ 4706 Stewart W C, Cosentino L S. Ferroelectrics, 1970, 1: 149~ 167 Fraser D B, Maldonado J R. J Appl Phys, 1970, 41: 2172~ 2176 Carl K. Ferroelect rics, 1975, 9: 23~ 32 Williams R . J Phys Chem Solids, 1965, 26: 399~ 405 Kudzin A Yu, Panchenko T V. Sov Phys Solid State ( Engl Transl ) , 1972, 14: 1599~ 1600 Salaneck W R, Ferroelectrics, 1972, 4: 97~ 101 Jiang Q Y, Cao W W, Cross L E. J AmCeram Soc, 1994, 77: 211~ 215 Jiang Q Y, Cross L E. J Mat Sci, 1993, 28: 4536~ 4543 Jiang Q Y, Subbarao E C, Cross L E. Acta Matall Mat er, 1994, 42: 3687~ 3694 Cao H C, Evans A G. J Am Ceram Soc, 1994, 77: 1783~ 1786 Jiang Q Y, Subbarao E C, Cross L E, J Appl Phys, 1994, 75: 7433~ 7443 Chen J, H armer M P, Smyt h K M. J Appl Phys, 1994, 76: 5394~ 5398

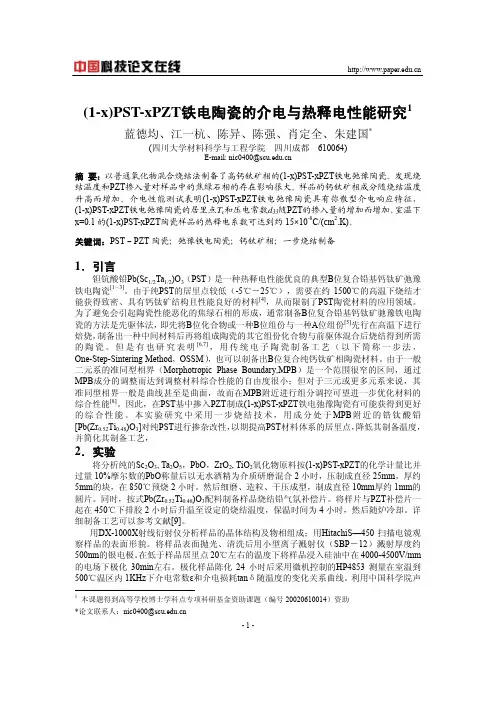

(1-x)PST-xPZT铁电陶瓷的介电与热释电性能研究
(1-x)PST-xPZT铁电陶瓷的介电与热释电性能研究1蓝德均、江一杭、陈异、陈强、肖定全、朱建国*(四川大学材料科学与工程学院 四川成都 610064)E-mail: nic0400@摘要：以普通氧化物混合烧结法制备了高钙钛矿相的(1-x)PST-xPZT铁电弛豫陶瓷。
发现烧结温度和PZT掺入量对样品中的焦绿石相的存在影响很大。
样品的钙钛矿相成分随烧结温度升高而增加。
介电性能测试表明(1-x)PST-xPZT铁电弛豫陶瓷具有弥散型介电响应特征，(1-x)PST-xPZT铁电弛豫陶瓷的居里点T c和压电常数d33随PZT的掺入量的增加而增加。
室温下x=0.1的(1-x)PST-xPZT陶瓷样品的热释电系数可达到约15×10-8C/(cm2.K)。
关键词：PST－PZT陶瓷；弛豫铁电陶瓷；钙钛矿相；一步烧结制备1．引言钽钪酸铅Pb(Sc1/2Ta1/2)O3（PST）是一种热释电性能优良的典型B位复合铅基钙钛矿弛豫铁电陶瓷[1～3]。
由于纯PST的居里点较低（-5℃－25℃），需要在约1500℃的高温下烧结才能获得致密、具有钙钛矿结构且性能良好的材料[4]，从而限制了PST陶瓷材料的应用领域。
为了避免会引起陶瓷性能恶化的焦绿石相的形成，通常制备B位复合铅基钙钛矿驰豫铁电陶瓷的方法是先驱体法，即先将B位化合物或一种B位组份与一种A位组份[5]先行在高温下进行焙烧，制备出一种中间材料后再将组成陶瓷的其它组份化合物与前驱体混合后烧结得到所需的陶瓷。
但是有也研究表明[6,7]，用传统电子陶瓷制备工艺（以下简称一步法，One-Step-Sintering Method，OSSM），也可以制备出B位复合纯钙钛矿相陶瓷材料。
由于一般二元系的准同型相界（Morphotropic Phase Boundary,MPB）是一个范围很窄的区间，通过MPB成分的调整而达到调整材料综合性能的自由度很小；但对于三元或更多元系来说，其准同型相界一般是曲线甚至是曲面，故而在MPB附近进行组分调控可望进一步优化材料的综合性能[8]。
低温烧结PZT基压电陶瓷的研究与制备
的理论，新型压电材料不断出现，各种压电器件广泛用于各个技术领域，而压电 陶瓷则是这个领域中的一个重要分支【ｌ】。到目前为止，压电陶瓷材料已成为导航、 电声、水声、超声、医疗、激光、高压、通航、生物等各技术领域不可缺少的重 要功能材料，并已发展成为新兴的高技术产业。 在实用化压电陶瓷材料中，含铅系压电陶瓷占主导地位，其烧结温度大都在
ｄｒｏｐ．Ｔｈｅ
ｓａｍｐｌｅｓ ｓｉｎｔｅｒｅｄ ａｔ ｒｏｕｇｈ １ ０００℃，ｂｕｔ ｔｈｅ ｅｌｅｃｔｒｉｃ ｐｒｏｐｅｒｔｉｅｓ ｈａｄ ｂａｄ ｄｅｃｌｉｎｅ．Ｂｖ ｔｈｅ ｖｉｅｗ ｏｆ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ，ｔｈｅｙ ｂｏｔｈ ｓｈｏｗ ｔｈｅ ｃｈａｒａｃｔｅｒ ｏｆ ｔｈｅ ｌｉｑｕｉｄ ｓｉｎｔｅｒｉｎｇ． Ｂｙ ｔｈｅ ｓｔｕｄｉｅｓ ｏｆ ｓｉｎｇｌｅ ｏｘｉｄｅ ｄｏｐｉｎｇ，ｔｈｅ ｎｅｘｔ ｓｔｅｐ，ｔｈｅ ｐｅｒｏｖｓｋｉｔｅ ｓｔｒｕｃｔｕｒｅ ｏｆ ｓｏｌｉｄ ｓｏｌｕｔｉｏｎ
Ｗ０３
ａｎｄ
ＣｕＯ
ｗｅｒｅ
ａｄｄｉｔｉｏｎｅｄ
ｏｎ
ｒｅｓｐｅｃｔｉｖｅｌｙ
ｔｏ
ｔｈｅ
ＰＭＳ－ＰＮＮ—ＰＺＴ ｐｉｅｚｏｅｌｅｃｔｒｉｃ ｃｅｒａｍｉｃｓ，ａｎｄ ｔｈｅ ｅｆｆｅｃｔｓ
ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ．ｅｌｅｃｔｒｉｃ
ｐｒｏｐｅｒｔｉｅｓ ａｎｄ ｓｉｎｔｅｒｉｎｇ ｆｕｎｃｔｉｏｎ ｗｅｒｅ ｓｔｕｄｉｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ａｄｄｉｔｉｏｎ ｏｆ
１２００＂－＂１３００℃。由于高温时ＰｂＯ挥发严重，导致化学计量比偏离，性能下降，且
污染环境。目前常用的埋粉法、密封烧结法、气氛片法、过量ＰｂＯ法等只是为了 保证配方中的化学计量比不变，不能从根本上消除ＰｂＯ挥发。抑制ＰｂＯ挥发积极

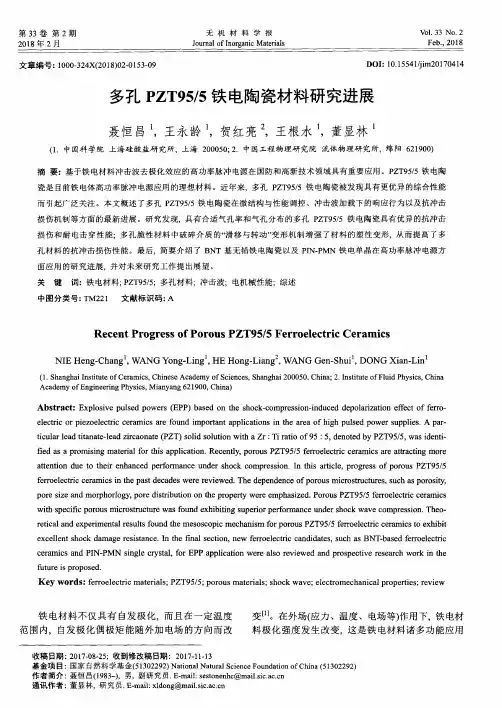

多孔PZT95／5铁电陶瓷材料研究进展
ｆ ｌｅｄ ａｓ ａ ｐｒｏｍｉｓｉｎｇ ｍａｔｅｒｉａｌ ｆｏ ｒ ｔｈｉｓ ａｐｐｌｉｃａｔｉｏｎ．Ｒｅｃｅｎｔｌｙ，ｐｏｒｏｕｓ ＰＺＴ９５／５ ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｃｅｒａｍｉｃｓ ａｒｅ ａｔｔｒａｃｔｉｎｇ ｍｏｒｅ ａｔｔｅｎｔｉｏｎ ｄｕｅ ｔｏ ｔ ｈｅｉｒ ｅｎｈａｎｃｅｄ ｐｅｒｆｏｒｍａｎｃｅ ｕｎｄｅｒ ｓｈｏｃｋ ｃｏｍｐｒｅｓｓｉｏｎ．Ｉｎ ｔｈｉｓ ａｒｔｉｃｌｅ，ｐｒｏｇｒｅｓｓ ｏｆ ｐｏｒｏｕｓ ＰＺＴ９５／５ ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｃｅｒａｍ ｉｃｓ ｉｎ ｔｈｅ ｐａｓｔ ｄｅｃａｄｅｓ ｗｅｒｅ ｒｅｖｉｅｗｅｄ．Ｔｈｅ ｄｅｐｅｎｄｅｎｃｅ ｏｆ ｐｏｒｏｕｓ ｍ ｉｃｒｏｓｔｒｕｃｔｕｒｅｓ，ｓｕｃｈ ａｓ ｐｏｒｏｓｉｔｙ， ｐｏｒｅ ｓｉｚｅ ａｎｄ ｍｏｒｐｈｏｒｌｏｇｙ，ｐｏｒｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｏｎ ｔｈｅ ｐｒｏｐｅｒｔｙ ｗｅｒｅ ｅｍｐｈａｓｉｚｅｄ．Ｐｏｒｏｕｓ ＰＺＴ９５／５ ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｃｅｒａｍｉｃｓ ｗｉｔｈ ｓｐｅｃｉｆ ｉｃ ｐｏｒｏｕｓ ｍ ｉｃｒｏｓｔｒｕｃｔｕｒｅ ｗａｓ ｆｏ ｕｎ ｄ ｅｘｈｉｂｉｔｉｎｇ ｓｕｐｅｒｉｏｒ ｐｅｒｆｏｒｍ ａｎ ｃｅ ｕｎｄｅｒ ｓｈｏｃｋ ｗａｖｅ ｃｏｍｐｒｅｓｓｉｏｎ．Ｔｈｅｏ— ｒｅｔｉｃａｌ ａｎｄ ｅｘｐｅｒｉｍｅｎｔａｌ ｒｅｓｕｌｔｓ ｆｏｕｎｄ ｔｈｅ ｍ ｅｓｏｓｃｏｐｉｃ ｍ ｅｃｈａｎ ｉｓｍ ｆｏ ｒ ｐｏｒｏｕｓ ＰＺＴ９５／５ ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｃｅｒａｍｉｃｓ ｔｏ ｅｘｈｉｂｉｔ ｅｘｃｅｌｌｅｎｔ ｓｈｏｃｋ ｄａｍａｇｅ ｒｅｓｉｓｔａｎｃｅ．Ｉｎ ｔｈｅ ｆ ｉｎａｌ ｓｅｃｔｉｏｎ，ｎｅｗ ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｃａｎｄｉｄａｔｅｓ，ｓｕｃｈ ａｓ ＢＮＴ－ｂａｓｅｄ ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｃｅｒａｍ ｉｃｓ ａｎｄ ＰＩＮ －ＰＭ Ｎ ｓｉｎｇｌｅ ｃｒｙｓｔａｌ，ｆｏｒ ＥＰＰ ａｐｐｌｉｃａｔｉｏｎ ｗｅｒｅ ａｌｓｏ ｒｅｖｉｅｗ ｅｄ ａｎｄ ｐｒｏｓｐｅｃｔｉｖｅ ｒｅｓｅａｒｃｈ ｗｏｒｋ ｉｎ ｔｈｅ ｆｕｔｕｒｅ ｉｓ ｐｒｏｐｏｓｅｄ． Ｋ ｅｙ ｗ ｏｒｄｓ：ｆｅｒｒｏｅｌｅｃｔｒｉｃ ｍ ａｔｅｒｉａｌｓ；ＰＺＴ９５／５；ｐｏｒｏｕｓ ｍａｔｅｒｉａｌｓ；ｓｈｏｃｋ ｗａｖｅ；ｅｌｅｃｔｒｏｍ ｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ；ｒｅｖｉｅｗ
铁电陶瓷改性方案
铁电陶瓷改性方案引言铁电陶瓷是一类具有铁电性质的陶瓷材料，具有优异的电学性能和机械性能，被广泛应用于电子器件、传感器和储能装置等领域。
然而，传统的铁电陶瓷在一些方面存在局限性，比如其电学性能受温度和应力的影响较大、机械性能较差等。
为了克服这些问题，研究人员提出了一系列的铁电陶瓷改性方案，以改善其性能并拓宽其应用范围。
本文将介绍几种常见的铁电陶瓷改性方案，包括添加掺杂物、改变工艺和设计新型结构等。
通过这些改性方案，可以获得具有更好性能的铁电陶瓷材料，为相关领域的应用提供更好的支持。
添加掺杂物添加掺杂物是一种常见的铁电陶瓷改性方案，通过在陶瓷材料中引入其他元素，可以改变材料的结构和性质，提高其性能表现。
以下是几种常见的添加掺杂物的方案：1. 离子掺杂通过引入离子掺杂，可以改变铁电陶瓷的晶格结构和电荷分布，从而改变其电学性能。
例如，在铁酸钡（BaTiO3）中引入掺杂离子，可以减小晶格畸变，提高材料的铁电相变温度和极化强度。
2. 部分取代掺杂部分取代掺杂是指将一部分陶瓷材料的原子取代为其他元素或离子。
这种掺杂方式可以改变材料的组成和结构，从而调节其性能。
以钛酸铋（BiFeO3）为例，通过部分取代铁原子的方式，可以改善其畸变结构，提高其极化强度和压电性能。
3. 氧化物掺杂在铁电陶瓷中添加一定比例的氧化物掺杂物，可以改变材料的晶格缺陷和电子结构，从而影响材料的性能。
例如，在钛酸锆（PZT）陶瓷中添加微量的氧化铁（Fe2O3），可以改善其耐疲劳性能和压电性能。
改变工艺改变工艺是另一种常见的铁电陶瓷改性方案，通过改变陶瓷材料的制备过程和烧结工艺，可以调节其晶体结构和物理性能，从而达到改善材料性能的目的。
以下是几种常见的改变工艺的方案：1. 控制烧结条件烧结是陶瓷制备的关键步骤之一，通过控制烧结条件，可以影响陶瓷材料的致密度、晶体生长和相变行为。
例如，在铁酸钡陶瓷的制备过程中，控制烧结温度和时间，可以得到致密度较高且相变温度较稳定的材料。

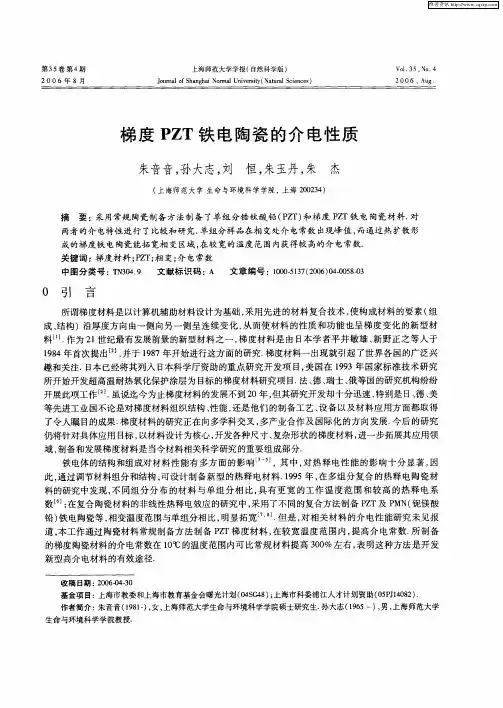

梯度PZT铁电陶瓷的介电性质
Ｕ 引 百
所谓梯度材料是 以计算机辅助材料设计为基础 ， 采用先进 的材料复合技术 ， 使构成材料的要素 （ 组 成、 结构） 沿厚度方 向由一侧 向另一侧呈连续变化 ， 从而使 材料 的性质和功能也呈梯度变化的新型材 料…． 作为 ２ 世纪最有发展前景 的新型材料之一 ， １ 梯度材料是 由日本学者平井敏雄 、 新野正之等人于 １８ ９４年首次提出 ， 】并于 １８ ９７年开始进行这方面的研究． 梯度材料一出现就引起 了世界各国的广泛兴
批注本地保存成功开通会员云端永久保存去开通
维普资讯
第３ 卷第４ ５ 期
２００６ 年 ８月
上海师范大学学报 （ 自然科学版）
Ｊｕｎ ｆ ｈｎｈｉ ｏｍａ Ｕ ｉ ｒｔ（ ａ ｒｌ ｃ ｎｅ） ｏｒａ ｏ ａｇａ Ｎ ｒ ｌ ｎｖ ｓｙ Ｎ ｔ ａ Ｓｉ ｃｓ ｌ Ｓ ｅｉ ｕ ｅ
生命 与环境科学学朱 音音 ， 孙大志 ， 刘
恒， ： 等 梯度 Ｐ Ｔ铁电陶瓷的介电性质 Ｚ
１ 实
验
单组分的陶瓷样 品的材料组成取为 Ｐ Ｚ ．Ｔ０３ ３ ＰＺｏ６ｉ ４ ３Ｐ Ｚｏ Ｔ ０ 和 ＰＺｏ４ｉ０ ｂｒ９ ｉ ０ ， ｂ ｒ９ ０ ０ ，ｂｒ９ ｉ ５ ３ ｂｒ９ ０６ ｏ７ ． ０ ．Ｔ ． ０ ． ０ ５ ｏ ．Ｔ ． ０， ，分别简记为 ＰＴ ７３ Ｐ Ｔ６４ Ｐ Ｔ５５和 Ｐ Ｔ４６ 采用常规 陶瓷制备工艺制备样 品， １２￣ 、 Ｚ ９／ ，Ｚ ９／ ，Ｚ ９／ Ｚ ９／ ， 在 ３０ ２ （ １４ ￣ １ ０ 分别烧结 １ ， ３０ ３ ￣ Ｃ、 ６ Ｃ ｈ样品加工成直径为 １ｒ 厚度为 ｌ ｍ 的圆薄片， ５ ｍ、 ａ ｍ 两边镀银电极 ， 采用匀速降 温 ， Ｔ ２ １ 阻抗测量仪测量样品的电容 ｃ 测量频率为 １Ｈ ． 在 Ｈ ８８ ， Ｋ ｚ在制备梯度材料时 ， 先将不同的组分叠 层 ， 成坯 ， 压制 在烧结过程 中通过热扩散 ， 形成组分 的梯度分布 ． 其介 电性能 的测 量方法与单组分相 同．
课程设计(PZT材料结构及制备原理)
粉料经混合、煅烧来合成PZT , 然后经过机械粉磨获得PZT 粉体。传统的固相反应 法是将ZrO2 , TiO2和PbO等氧化物粉料通过粉磨混合均匀,在高温下煅烧合成,然后 再经机械粉磨获得钙钛矿相PZT粉体。 由于该方法具有成本低产量高以及制备工艺相对简单等优点,仍然是目前国内 外合成PZT粉体应用最普遍的方法。利用固相反应法合成PZT粉体时,一般要经历生 成PbTiO3或PbZrO3的中间反应,导致所合成的PZT相组成波动和不均匀, 使得准结晶 学相界(MPB ) 产生弥散,严重影响材料的铁电、压电和介电性能。另外,固相反应 法合成PZT的煅烧温度较高,一般不低于1100 ℃，易于产生硬团聚,粉体颗粒较粗, 烧结活性低, 需要较高的烧结温度(1200 ℃)和较长的烧结时间,才能获得烧结致 密的PZT陶瓷。这使得在煅烧合成和烧结的过程中,铅挥发损失严重,难以保证准确 的化学计量比,在PZT结构中产生铅或氧空位缺陷,影响制品性能。机械固相反应法 合成钙钛矿相PZT粉体一般先将PbO, TiO2 , ZrO2原料粉体湿法球磨混合,烘干后得 到具有较高反应活性的超细粉体,然后置于高速摇摆磨或星星磨机中,干法高速球 磨,反应合成钙钛矿相PZT粉体。在干法球磨过程中,反应物经历了无定型化、钙钛 矿相PZT成核和和长大等过程,最终实现PZT超细粉体的合成。机械化学固相反应法 合成的PZT粉体不仅具有超细,分散性好等特点,而且由于是在一个密闭的系统中, 没有铅的挥发损耗,很好的保持了化学组成,并且在机械化学反应的过程中,没有 PbTiO3或PbZrO3等中间相出现,所合成的PZT粉体相组成更加均匀,克服了传统的固 相反应法固有的缺陷。
4
PZT 材料固相反应的方法和原理
所谓固相反应，从广义上来讲，凡是有固相参与的反应，都是固相反应。从狭
pzt压电陶瓷晶体结构
pzt压电陶瓷晶体结构
摘要：
1.PZT压电陶瓷简介
2.PZT压电陶瓷的晶体结构
3.PZT压电陶瓷的性能与应用
4.我国在PZT压电陶瓷领域的研究进展
正文：
一、PZT压电陶瓷简介
PZT（lead zirconate titanate，铅锌钛酸盐）压电陶瓷是一种具有优良压电性能的陶瓷材料。
在自然界中，PZT矿物稀少，因此，科学家们通过研究和合成，成功制备出了具有高精度、高性能的PZT压电陶瓷。
二、PZT压电陶瓷的晶体结构
PZT压电陶瓷的晶体结构属于四方对称结构，其化学式为PbZrO3-PbTiO3。
在这种结构中，钛酸铅（PbTiO3）和锆酸铅（PbZrO3）以固溶体的形式存在，共同赋予了PZT压电陶瓷优异的性能。
三、PZT压电陶瓷的性能与应用
1.压电性能：PZT压电陶瓷具有较高的压电常数、较低的介电常数和良好的疲劳稳定性，使其在声学、振动和能量转换等领域具有广泛的应用。
2.铁电性能：PZT压电陶瓷具有较高的铁电储能密度，使其在电磁屏蔽、存储器和传感器等领域具有重要应用。
3.机电转换性能：PZT压电陶瓷具有良好的机电转换效率，广泛应用于超
声波换能器、马达、致动器和机器人等领域。
4.我国在PZT压电陶瓷领域的研究进展：近年来，我国在PZT压电陶瓷材料的研究取得了显著成果，包括制备工艺的优化、性能的提高和新材料的研发。
这些成果为我国在压电陶瓷领域的创新发展奠定了基础。
综上所述，PZT压电陶瓷作为一种高性能的陶瓷材料，在多个领域具有广泛的应用。
PZT基铁电陶瓷材料疲劳特性研究的开题报告
PZT基铁电陶瓷材料疲劳特性研究的开题报告1.选题背景铁电陶瓷材料是一类重要的功能材料，在传感器、电子元器件、翻转器、换能器等领域有着广泛的应用。
其中，Pb(Zr,Ti)O3(PZT)作为铁电陶瓷材料的代表，因具有良好的铁电、压电、弯曲电效应、压电耦合等性能，因此广泛应用于传感器、换能器等领域。
然而，随着应用领域的不断拓展，PZT陶瓷材料的使用寿命和可靠性问题日益引起人们的关注，尤其是在高温、高压、高电场等恶劣环境下，PZT陶瓷材料易出现疲劳现象。
2.研究意义针对PZT陶瓷材料的疲劳问题，进行深入的研究，不仅有利于揭示材料的疲劳机制和物理本质，而且对于材料的改进和优化具有重要意义。
因此，研究PZT基铁电陶瓷材料的疲劳特性，对于推动铁电陶瓷材料的发展和提高其工程应用的可靠性具有重要的学术和实用意义。
3.研究内容本论文拟从以下几个方面进行探究：(1)PZT陶瓷材料的基本性质及铁电特性。
(2)PZT陶瓷材料的疲劳机制及影响因素的分析。
(3)采用拉伸、压缩、弯曲等不同加载方式，对PZT铁电陶瓷的疲劳行为进行研究。
(4)疲劳断口形貌、微观组织和晶体结构的分析。
(5)通过模拟、数值计算等手段，对PZT陶瓷材料的疲劳寿命进行预测和评估。
4.研究方法(1)实验方法：采用拉伸、压缩、弯曲等不同加载方式对PZT铁电陶瓷进行交变载荷下的疲劳试验。
(2)显微结构分析：采用扫描电镜(SEM)、透射电镜(TEM)、X射线衍射(XRD)等手段对疲劳断口、微观组织和晶体结构进行分析。
(3)数值模拟：利用有限元分析软件对PZT陶瓷材料的疲劳寿命进行预测和评估。
5.预期成果通过对PZT铁电陶瓷材料的疲劳特性研究，预计可以得到以下成果：(1)揭示PZT陶瓷材料的疲劳机制和物理本质。
(2)建立PZT陶瓷材料的疲劳行为模型。
(3)探究PZT陶瓷材料的疲劳寿命与不同参数的关系。
(4)对PZT陶瓷材料的改进和优化提供一定的参考和指导。
6.研究进度安排本论文的研究进度安排如下：(1) 5月份：完成文献资料收集和研究背景的撰写。
不同加载压力下PZT-95／5铁电陶瓷放电特性研究
刘 雨 生 ， 高 是 ， 福平 ， 刘 张 贺红 亮
（ 中物 院 流体 物 理 研 究 所 冲击 波 物 理 与爆 轰 物理 实 验 室 ， 川 绵 阳 ６ １０ ） 四 ２ ９ ０
摘
要 ： 用 轻 气 炮 作 为 加 载 手段 ， Ｐ Ｔ ９／ 利 对 Ｚ 一５ ５铁 电 陶 瓷 进 行 冲 击 波 压 缩 ， 实 现 陶 瓷 受 激 相 变 放 电 。 在 涵 以
ｂｅ ｎ ｓ ｃ ｏｍ ｐ ｅ ｓ ｄ ｔ ｎ ｃ ｅ ｈｏ ｋ ｃ ｒ ｓ ｅ ｏ ｉ ｄｕ ｅａ ｐｈａ ｅ ｔａ ｆ ｍ ａ ｉ ｎ ｆ ｌｃ ｒｃｄｅ ｏｌ ． Ｕ ｎｄ ｈｅ ｐｒ ｓ ｕｒ ｓ ｒ ｎ ｎｇ ｆｏｍ ｈｅ ｓ ｒ ｎｓｏｒ ｔｏ ｏｒｅｅ ｔｉ ｐ ｉ ｎｇ ｅｒｔ ｅ ｓ ｅ ａ ｇｉ ｒ ｔ
盖 了 Ｐ Ｔ ９ ／ 瓷 的 相 变 压力 点及 雨贡 纽 弹 性 极 限压 力 点 的加 载 压 力 区 间 内 ， 其 放 电特 性 进 行 了 实 验 研 究 。 Ｚ －５５陶 对 获 得 了不 同加 载 压 力 下 的 Ｐ Ｔ ９ ／ 铁 电 陶瓷 耐 电 击 穿 强 度 及 剩 余 极 化 强 度 等 特 征 参 数 ， 分 析 和 讨 论 了 Ｐ Ｔ Ｚ 一５ ５ 并 Ｚ＿ ９ ／ 在 不 同加 载 压 力 作 用 下 的放 电特 性 。 ５５ 关 键 词 ： Ｚ －５ ５ 电陶 瓷 ； Ｐ Ｔ９／ 铁 冲击 波 压 缩 ； 电击 穿 强 度 ； 余 极 化 强 度 耐 剩 中 图分 类 号 ： ＴＭ２ １Ｏ５ １ ２ ； ２ 文献标识码 ： Ａ
人工极 化 的 Ｐ Ｔ ９ ／ Ｚ 一５ ５铁 电陶 瓷是一 种表面 电 荷存贮 器 ， 外加 压力作 用下 可以去极 化ｌ ， 剩余 在 １其 ］ 极化 消失 ， 束缚 的表面 电荷被释 放 ， 外 电路形成 电 在 能输 出 。基 于 此 原 理 ， 们 陆 续 开 展 了 Ｐ Ｔ一５ ５ 人 Ｚ ９ ／ 铁 电陶瓷在 冲击 波作用下 相变 放 电的相关 研究 。若 在外 电路 中连接适 当 的负 载 ， 在几 微 秒 内 可得 到 峰 值功率 为兆 瓦 级 的 脉 冲 能量 Ｉ ， 而 ， Ｚ －５ ５铁 ２因 ］ Ｐ Ｔ ９／ 电陶瓷在单 次脉 冲换 能 器 中有 着 广 泛 的应 用 前 景 ， 在武 器系统 和高 新技 术 研 究 中 的应 用也 越 来 越 广 。 国外 关 于 Ｐ Ｔ ９ ／ Ｚ 一５ ５铁 电 陶 瓷放 电性 能 方 面 ， 献 文 ［ —］ ３８ 对其 开展 了深入 细致 的研究 工 作 ， 主要 涉及 加 载 波形 、 载压力 、 载电 阻及 陶瓷 密度参 数等 与 陶 加 负 瓷放 电 电流 、 电压 性 能 的相 互 关 系 。 国 内 ， 献 ［ — 文 ９ １］ ２ 等曾对 Ｐ Ｔ一５ ５铁 电 陶 瓷 的放 电特 性 做 过 一 Ｚ ９／ 些 实验研究 ， 但仅 限于 冲击 波 加 载压 力 在 相 变压 力
