电气能量隔离上锁挂签
检维修作业能量隔离上锁挂牌制度
检维修作业能量隔离上锁挂牌制度概述检修作业是一项高危工作，如果在操作过程中不注意安全，可能会导致严重的人员伤亡和财产损失。
为了确保检修作业的安全性，能量隔离是一种非常常见和有效的安全措施。
能量隔离指的是将电气设备或电气系统关闭并切断电源，以防止可能产生的电击或火灾等事故。
本文将介绍检维修作业能量隔离上锁挂牌制度。
制度内容适用范围本制度适用于所有需要进行检修作业的电气设备和电气系统。
包括但不限于发电机、变压器、配电柜、电线电缆等。
上锁挂牌原则1.检修作业前，必须将电气设备或电气系统切断电源，并将能量隔离装置上锁挂牌，禁止他人随意操作。
2.能量隔离装置的锁匙由检修人员持有，严禁将锁匙交给其他人，包括设备的运行人员等。
3.检修作业期间，严禁任何人员进行操作，包括设备的运行人员等。
4.在检修作业完成前，必须将能量隔离装置的锁匙归还给设备管理人员并撤下挂牌，设备才能恢复正常运行。
操作流程1.检修人员在进行检修作业前，必须向设备管理人员提出检修申请，并填写相关的检修作业申请表。
2.设备管理人员在收到检修申请后，必须对设备进行能量隔离，并将能量隔离装置上锁挂牌。
3.设备管理人员在设备上挂上检修牌，并告知设备的运行人员和其他相关人员，禁止对设备进行任何形式的操作。
4.检修人员完成检修作业后，必须将能量隔离装置的锁匙归还给设备管理人员，并撤下挂牌。
5.设备管理人员对设备进行检查和测试，确认检修作业完成后，方可解除该设备的能量隔离状况。
责任与处罚1.设备管理人员负责对设备进行能量隔离，并将能量隔离装置上锁挂牌。
2.检修人员负责检修作业的安全和质量，并必须遵守本制度的各项规定和操作流程。
3.对于违反能量隔离上锁挂牌制度的人员，将按照公司相关制度进行处罚。
4.如果发生严重的人员伤亡和财产损失事故，相关责任人将会被依法追究刑事责任。
总结检修作业是一项重要的工作，要确保人员的安全和设备的正常运行，必须要进行能量隔离。
能量隔离上锁挂牌制度能有效地让人员遵守安全操作规范，减少事故的发生。
电气能量隔离上锁挂签ppt课件
能量隔离管理要求
锁具介绍
14
能量隔离管理要求
锁具管理
个人锁和钥匙使用时归个人保管并标明使 用人姓名或编号，个人锁不得相互借用,应 做好个人锁的交接。
集体锁应集中保管，存放于便于取用的 场所。
锁具的选择除适应上锁要求外，还应 满足作业现场安全要求。如防爆区域使 用的安全锁应符合防爆要求。
20
能量隔离步骤-辨识与隔离
根据能量的性质及隔离方式选择相匹配的断开、隔离设施。管 线、设备的隔离执行《管线/设备打开管理规定》；电气隔离执行相 关标准与规定。
21
能量隔离步骤-上锁挂签
根据能量隔离清单，对已完成隔 离的隔离设施选择合适的锁具、填写 警示标签，对所有隔离点上锁、挂标 签。
2222
拆除法兰螺栓时要以对角方位缓慢松开， 防止管道内余压或残余物料喷出；加盲板的 位置应在来料阀的后部法兰处，盲板两侧均 应加垫片，并用螺栓紧固。 盲板抽堵应设专人监护，监护人不得离 开作业现场。 盲板及垫片应具有一定的强度，其材质、 厚度要符合技术要求，盲板应留有把柄，并 于明显处挂牌标记。
17
主要内容
1
目的
2
名词解释
3
能量隔离管理要求
4
能量隔离步骤
5
能量隔离其他要求
6
违章图示
18
能量隔离步骤
辨识 隔离
上锁 挂签
确认
测试
解锁
19
能量隔离步骤-辨识与隔离
属地单位应辨识作业过程中所有 能量的来源及类型，编制“能量隔离清 单”，由测试人和作业人双方确认签字， 经属地单位项目负责人审核后张贴在作业 现场醒目处。
24
能量隔离步骤-确认
主题月6——能量隔离 上锁挂牌
能量隔离 上锁挂牌
（3）在开始作业前，属地单位与作业单位人员都有责 任确认隔离已到位并执行上锁挂牌。
三、上锁挂牌的一般程序
上锁挂牌管理基本要求
（4）特殊情况下，如特殊尺寸的阀门或电源开关无 法上锁时，经属地单位负责人签字同意可以只挂牌不 上锁，必要时采用其他手段，达到与上锁相当的要求。
三、上锁挂牌的一般程序
上锁挂牌管理基本要求
属地单位负责人则是最后一个解集体锁箱的人。
三、上锁挂牌的一般程序
上锁挂牌具体实例：电机检修
1、 联系属 地单位，将 故障设备停 运，并进行 能量隔离。 （属地单位 使用集体锁 将隔离点进 行上锁。）
三、上锁挂牌的一般程序
上锁挂牌具体实例：
2、 确认检 修现场能量 已完全隔离。
（检修负责 人与属地单 位负责人必 须共同确认 能量已隔 离。）
二、能量的辨识与隔离
――势能：弹簧、压缩气等；
――化学能：危险化学品； ――热能：电热、冷却系统。
二、能量的辨识与隔离
常用的隔离方法
移除管线加盲板 ；
双隔断阀加导淋 ； 关闭单个阀门 ； 高点排空，低点排凝；
二、能量的辨识与隔离
常用的隔离方法
切断电源 ； 管线/设备的隔离执行 《管线/设备打开安全管理》； 电隔离执行相关电气行业标准与 规定； 其他 。
三、上锁挂牌的一般程序
确认测试 -测试 有条件进行试验时，属 地单位应在作业人员在 场时对设备进行试验。 如：（1）按下启动按 钮或开关，确认设备不 再运转。在进行试验时， 应屏蔽所有可能会阻止 设备启动或移动的限制 条件(如联锁)。 （2）用电笔测试等

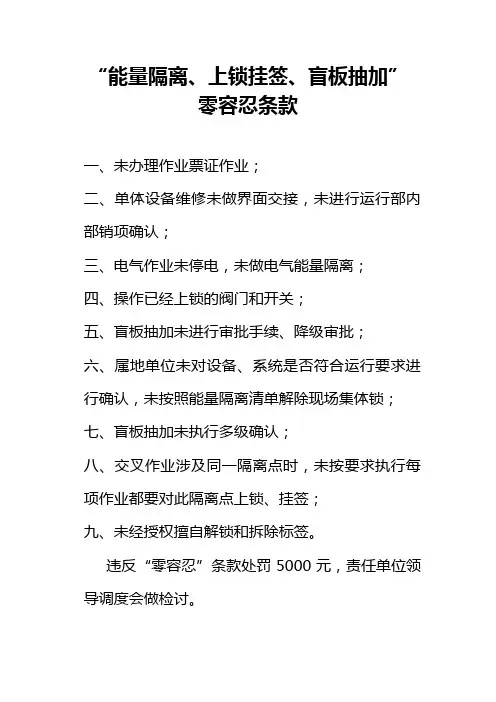

能量隔离、上锁挂签、盲板抽加”零容忍条款
“能量隔离、上锁挂签、盲板抽加”
零容忍条款
一、未办理作业票证作业；
二、单体设备维修未做界面交接，未进行运行部内部销项确认；
三、电气作业未停电，未做电气能量隔离；
四、操作已经上锁的阀门和开关；
五、盲板抽加未进行审批手续、降级审批；
六、属地单位未对设备、系统是否符合运行要求进行确认，未按照能量隔离清单解除现场集体锁；
七、盲板抽加未执行多级确认；
八、交叉作业涉及同一隔离点时，未按要求执行每项作业都要对此隔离点上锁、挂签；
九、未经授权擅自解锁和拆除标签。
违反“零容忍”条款处罚5000元，责任单位领导调度会做检讨。
能量隔离与上锁挂签
练 习一
上锁挂签
个人上锁步骤
❖ 实施个人上锁时,设备所属单位的技术员或主任负责 在工作许可证签发前进行停车、冲洗、排空并执行上锁挂 签程序。
❖ 隔离方案在每一个上锁点
➢ 设备所属单位操作人员或负责人在每个上锁点上锁； ➢ 每一个在被隔离设备上工作的施工人员，在每一个上锁点锁
应上锁的设备
❖ 配电盘 ❖泵 ❖ 压缩机 ❖ 管线 ❖ 冷冻设备 ❖ 加热及通风系统 ❖ 管线系统 ❖ 仪表设备
………..
设备所属单位
❖ “设备所属单位”指负责操作设备的单位即 属地管理者。
❖ 设备所属单位的安全锁与标签
➢ 工作前－最先上锁及挂签 ➢ 工作完成后－最后解锁的单位
施工单位
❖ “施工单位”指负责维修设备的单位，通常为 维修部门。
安全锁的种类
❖ 个人用安全锁
配发给个人使用，用来锁住能量隔离设施的安全器具。
❖ 集体用安全锁
当上锁点数量较多时使用的一把钥匙可以开多把锁头的组锁。
❖ 公用安全锁
公用锁可为"一对一"单一锁，或"一对多"锁组。 当个人上锁或集体 上锁，锁的需用不足时，可借用公用安全锁来上锁。
工具
签和锁 锁 搭扣、链条
“危险！禁止操作”标签：标明何人、 何时上锁及理由并置于安全锁或隔离点上的标 签。
能量隔离相关术语
❖ 受影响人员：在挂签/锁定的条件 下进行机器或设备维护或维修操作或 是在进行维修的区域内进行工作的人 员。 ❖ 被授权的人员：是指被授权对需 要进行维护或维修的机器或设备进行 挂签/上锁的人员。 ❖ 危险区：假如危险能量不小心释 放，可能造成伤亡的区域或工作场所。
上个人安全锁，同时挂上“危险禁止操作”标签。
检维修作业能量隔离上锁挂牌制度
检维修作业能量隔离上锁挂牌制度第一章总则第一条为了防止检维修期间能量意外释放和误操作造成人员伤害或财产损失，进行检维修活动时，应当对可能意外释放的能量、误操作进行上锁并悬挂警示牌，为了规范上锁挂牌管理工作，制定本制度。
第二条本制度适用于集团及所属企业、以及在集团及所属企业作业的所有单位。
本制度不代替作业前、后安全确认制度、工作票制度。
第三条术语及定义一、危险能量可能造成人员伤害或财产损失的物料、设备含有的能量，主要是指电力、液压、气动、化学、热能或其他形式的能量，包括电能、重力能、液压、弹簧力、气体压力、蓄能器储能、动能、热力、化学反应热、风力、风力造成的粉尘、化学物质燃烧性、毒性、腐蚀性、辐射能等。
二、隔离借助特定的隔离装置使得设备不能运转或危险能量、物料不能释放的措施和活动。
三、安全锁用来控制危险能量（或物料）传递（或释放）的安全器具，包括个人锁、集体锁、集体锁箱、上锁设施。
1、个人锁由作业者本人专用，用于锁住锁箱或单个隔离点的、标有本人姓名和的安全锁。
个人锁每人一锁一匙。
2、集体锁用于锁住隔离点，保护参加检维修所有人员不受能量意外释放伤害的安全锁。
一个检修项目有多个能量源的，每个能量源都要切断上锁，一把锁锁住一处能量源。
集体锁一把锁一把钥匙。
3、集体锁箱存放集体锁钥匙，让参与检维修的员工用个人所锁住集体锁钥匙的专用箱。
集体锁箱上可悬挂警示牌并附标签，提示上锁原因、上锁的系统或设备名称、编号、日期等信息。
4、上锁装置为了实现有效上锁的辅助器材，包括锁扣、锁套、链条等。
四、能量隔离警示牌标明控制危险能量和物料隔离点、作业信息，警告他人不得操作的提示牌，悬挂于集体锁箱和隔离点上。
警示标牌应标明上锁日期、隔离点及理由、上锁人姓名、、“危险，禁止操作”、“禁止操作有人工作”字样。
五、特许操作人经专门培训具备某项技能、从事专门作业的人员，如电工、特种设备操作人员等。
例如电器柜上锁只能由电工进行，起重设备能量隔离上锁由起重工进行等。
检维修作业能量隔离上锁挂牌制度
检维护和修理作业能量隔离上锁挂牌制度1. 前言为确保企业生产过程中的安全性和高效性，减少潜在的事故风险，提高员工的工作质量和工作效率，特订立本《检维护和修理作业能量隔离上锁挂牌制度》。
本制度旨在规范企业内部的检维护和修理作业，确保全部检维护和修理作业过程中的能量隔离措施得到有效落实和执行，从而保证操作人员和设备的安全。
2. 适用范围本制度适用于企业内部全部涉及能量隔离和作业挂牌的检修、维护和修理、设备更新、设备调整等作业。
全部参加检维护和修理作业的员工都应严格依照本制度的规定执行。
3. 定义•能量隔离：指将设备或系统与其能源或其他系统断开，并采取适当的措施防止重启。
•上锁挂牌：指在能量隔离操作完成后，使用锁和标识牌来确保设备或系统处于安全状态，并禁止其他人操作。
4. 能量隔离的程序与要求4.1 检修计划编制—由相关设备管理人员负责编制检修计划，并明确检维护和修理作业的目标、范围、所需资源和时间计划。
—检修计划中应明确能量隔离的要求，并将其纳入作业步骤和时间布置。
4.2 检修前准备—进行检维护和修理作业前，相关操作人员应参加相关培训，了解能量隔离和上锁挂牌的操作程序和要求。
—确认所需的隔离设备、工具和标识牌的准备情况，并确保其完好可用。
4.3 能量隔离操作—检修作业前，操作人员应进行设备停机、关阀、切断电源等必需操作，并清除设备内的余缆、油污等杂物，确保安全隔离的基础条件。
—操作人员依据检修计划和工作引导书的要求，进行能量隔离操作，包含切断电源、排空压缩空气、液压系统加压释放等。
—全部能量隔离操作应由至少两名操作人员共同完成，确保操作的正确和可靠性。
在操作过程中，应遵从“一人核对、两人操作”的原则。
—在能量隔离完成后，操作人员应将能量隔离点进行适当标识，禁止其他人擅自操作。
4.4 上锁挂牌措施—完成能量隔离操作后，操作人员应使用专用锁具锁定能量隔离点，并确保锁具可靠地固定在设备上。
—同时，操作人员应在设备上挂上明显的标识牌，标明“禁止操作”、“正在检修”等相关内容。
检维修作业能量隔离上锁挂牌制度
检维修作业能量隔离上锁挂牌制度“检维修作业能量隔离上锁挂牌制度”是指在进行检修维修作业时，为了确保工作人员的安全，通过能量隔离、上锁和挂牌等措施，将设备或机器断开电源并进行标志，以防止误操作而导致事故的发生。
该制度的具体步骤如下：
1. 能量隔离：在开始检维修作业之前，工作人员需要确认设备或机器的能量源，并根据操作规程断开相关电源或能量传输装置，如关闭电源开关、切断电线等，以确保设备处于无能量供给的状态。
2. 上锁：工作人员需要使用锁具将能量隔离的控制装置或设备上的开关、阀门等固定在断开位置上，并上锁，以防止他人误操作导致能量恢复或设备启动。
3. 挂牌：工作人员需要在上锁位置或设备上挂上标志牌或挂牌，明确表示该设备正在维修或被隔离，并标明维修人员的信息和日期等，以提醒其他人员不要接近或进行操作。
这种制度的目的是确保维修作业期间设备或机器的能量源受到有效隔离，从而避免误操作引发的事故。
它要求维修人员严格遵守操作规程和安全操作程序，且只有在确保设备或机器处于无能量供给状态、上锁和挂牌后才能开始维修作业。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全锁必须和“危险！禁止操作”标签同时使用，电气作业同时执 行国家相关电力作业规程。
开始作业前，属地单位与作业单位人 员都有责任确认隔离已到位并执行上锁、 挂标签。
大庆石化公司安全监督站
10
能量隔离管理要求
常见隔离方式
移除管线，加盲板。 双切断阀门，打开双阀之间的导淋。 切断电源或对电容器放电。 退出物料，关闭阀门。 辐射隔离，距离间隔。 锚固、锁闭或阻塞。
大庆石化公司安全监督站
17
主要内容
1 2 3 4 5 6
大庆石化公司安全监督站
目
的
名词解释 能量隔离管理要求 能量隔离步骤 能量隔离其他要求 违章图示
18
能量隔离步骤
辨识 隔离 上锁 挂签
确认 测试
大庆石化公司安全监督站
解锁
19
能量隔离步骤-辨识与隔离
属地单位应辨识作业过程中所有
能量的来源及类型，编制“能量隔离清
公司相关职能部门为基层单位提供安全锁、
锁具及“危险！禁止操作”标签，并进行管 理。
交叉作业涉及同一隔离点时，每项作业都
要对隔离点上锁、挂签。 清洗滤网作业时不上锁，执行工艺单项操
作卡。
大庆石化公司安全监督站
31
能量隔离其他要求
1.0MPa以下的伴热整改、消漏作业项目不 上锁，执行相应检维修作业规程。 装置大检修期间，对系统整体隔离、置换 后，局部作业可不用上锁，执行相应HSE作业 计划书或检维修作业规程。
写能量隔离清单，双方确认签字。 工作中，若作业单位人员提出再测试确认要求时，须经属地单位项
目负责人确认、批准后实施再测试。
大庆石化公司安全监督站
27
能量隔离步骤-解锁
完成作业后，本人解除个人锁。当确认 所有作业人员都解除个人锁后，由属地单 位监护人本人解除个人锁。 属地单位确认设备、系统符合运行要求 后，按照能量隔离清单解除现场集体锁。
单”，由测试人和作业人双方确认签字， 经属地单位项目负责人审核后张贴在作业 现场醒目处。
大ห้องสมุดไป่ตู้石化公司安全监督站
20
能量隔离步骤-辨识与隔离
根据能量的性质及隔离方式选择相匹配的断开、隔离设施。管 线、设备的隔离执行《管线/设备打开管理规定》；电气隔离执行相 关标准与规定。
大庆石化公司安全监督站
21
能量隔离步骤-上锁挂签
大庆石化公司安全监督站
32
主要内容
1 2 3 4 5 6
大庆石化公司安全监督站
目
的
名词解释 能量隔离管理要求 能量隔离步骤 能量隔离其他要求 违章图示
33
违章图示
没有将所有能量源隔离。 没有测试或测试时作业人员不在场。 操作已经上锁的阀门和开关。 未经授权擅自解锁和拆除标签。
持有多余的备份钥匙。
解锁原则:先解个人锁后解集体锁、先解锁后解标签。
大庆石化公司安全监督站
28
能量隔离步骤-解锁
当作业部位处于应急状态下需解锁时，可以使用备用 钥匙解锁；无法取得备用钥匙时，经属地项目负责人同意 后，可以采用其他安全的方式解锁。解锁应确保人员和设 施的安全。解锁应及时通知上锁、挂标签的相关人员。 解锁后设备或系统试运行不能满足要求时，再次作业
8
能量隔离管理要求
基本要求
对所有危险能量和物料的隔离设施均应进行能量隔
离、上锁挂标签并测试隔离效果。 各基层单位要建立能量隔离设施台账，明确拆/加人、
时间、地点。
当隔离点不具备上锁条件时，经作业人和属地单位 相关负责人同意并在标签上签字，可以只挂标签不上锁。
大庆石化公司安全监督站
9
能量隔离步骤和管理要求
能量隔离基础知识
大庆石化公司安全监督站
主要内容
1 2 3 4 5 6
大庆石化公司安全监督站
目
的
名词解释 能量隔离管理要求 能量隔离步骤 能量隔离其他要求 违章图示
2
目
的
强化能量隔离管理
防止能量意外释放
保障人员或财产安全
大庆石化公司安全监督站
3
主要内容
1 2 3 4 5 6
大庆石化公司安全监督站
大庆石化公司安全监督站
15
能量隔离管理要求
备用钥匙管理
由锁具所属负责人或指定专人保管 备用钥匙只能在非正常解锁时使用
严禁私自配制备用钥匙
大庆石化公司安全监督站
16
能量隔离管理要求
标签管理
属地单位发现标签信息不清晰时应及时
更换和重新填写信息。
标签不得涂改或重复使用，除能量隔离 外不得用于任何其他目的。 标签应填写清楚上锁理由、人员及时间 并挂在隔离点或安全锁上。
大庆石化公司安全监督站
34
违章图示
使用铁皮 代替盲板
大庆石化公司安全监督站
35
违章图示
使用阀门代 替盲板隔离
大庆石化公司安全监督站
36
违章图示
盲板恢复后 标识未摘掉
大庆石化公司安全监督站
37
违章图示
设备控制开 关未上锁挂签
大庆石化公司安全监督站
38
大庆石化公司安全监督站
39
13
大庆石化公司安全监督站
能量隔离管理要求
锁具介绍
大庆石化公司安全监督站
14
能量隔离管理要求
锁具管理
个人锁和钥匙使用时归个人保管并标明使 用人姓名或编号，个人锁不得相互借用,应 做好个人锁的交接。
集体锁应集中保管，存放于便于取用的 场所。
锁具的选择除适应上锁要求外，还应 满足作业现场安全要求。如防爆区域使 用的安全锁应符合防爆要求。
目
的
名词解释 能量隔离管理要求 能量隔离步骤 能量隔离其他要求 违章图示
4
名 词 解 释
热能
大庆石化公司安全监督站
名 词 解 释
大庆石化公司安全监督站
6
名 词 解 释
大庆石化公司安全监督站
主要内容
1 2 3 4 5 6
大庆石化公司安全监督站
目
的
名词解释 能量隔离管理要求 能量隔离步骤 能量隔离其他要求 违章图示
前应重新按本规定要求进行能量隔离。
涉及电气、仪表隔离时，属地单位应向电气、仪表专 业人员提供集体锁钥匙，由电气、仪表专业人员进行解锁。
大庆石化公司安全监督站
29
主要内容
1 2 3 4 5 6
大庆石化公司安全监督站
目
的
名词解释 能量隔离管理要求 能量隔离步骤 能量隔离其他要求 违章图示
30
能量隔离其他要求
12
能量隔离管理要求
拆除法兰螺栓时要以对角方位缓慢松开， 防止管道内余压或残余物料喷出；加盲板的 位置应在来料阀的后部法兰处，盲板两侧均 应加垫片，并用螺栓紧固。 盲板抽堵应设专人监护，监护人不得离 开作业现场。 盲板及垫片应具有一定的强度，其材质、 厚度要符合技术要求，盲板应留有把柄，并 于明显处挂牌标记。
大庆石化公司安全监督站
11
能量隔离管理要求
抽加盲板要求
抽加盲板由专人负责，按盲板图作
业，统一编号，作好记录。原则上谁加
谁抽，人员变动要做好交接。 抽加盲板要考虑防泄漏、防火、防
中毒、防滑、防坠落等危害因素，并落
实安全技术措施。 不得在同一管道上同时进行两处及两 处以上的盲板抽堵作业。
大庆石化公司安全监督站
大庆石化公司安全监督站
24
能量隔离步骤-确认
上锁挂签后，应进行测试，并试启动以
确认危险能量或物料被有效隔离或去除。当
有一方对上锁、隔离的充分性、完整性有任 何疑虑时，均可要求对所有的隔离再做一次
检查。
大庆石化公司安全监督站
25
能量隔离步骤-确认
确认方式
在释放或隔离能量前，应先观察压力表或液面计等仪表处于完 好工作状态；通过观察压力表、液面计等方式，综合确认贮存的能 量已被彻底去除或已有效地隔离。在确认过程中，应避免产生其他 的危害。 目视确认连接件已断开、设备已停止转动。 对存在电气危险的工作任务，应有明显的断开点，并经测试无 电压存在。
根据能量隔离清单，对已完成隔 离的隔离设施选择合适的锁具、填写 警示标签，对所有隔离点上锁、挂标 签。
大庆石化公司安全监督站
22
能量隔离步骤-上锁挂签
单个隔离点的上锁
属地单位监护人和作业单位 每个作业人员用个人锁锁住隔离点。
大庆石化公司安全监督站
23
能量隔离步骤-上锁挂签
多个隔离点的上锁
用集体锁将所有隔离点上锁、挂标签。电气隔离由属地单位提供 所需数量的同组集体锁，电气专业人员实施上锁、挂标签； 将集体锁的钥匙放入锁箱，钥匙号码应与现场安全锁对应； 属地单位监护人和作业单位每个作业人员用个人锁锁住锁箱； 作业单位现场负责人应确保每个作业人员要在集体锁箱上上锁； 属地单位批准人现场检查确认上锁点，才可签发相关作业许可证。
通过放射源检测仪检查辐射强度。
大庆石化公司安全监督站
26
能量隔离步骤-测试
属地单位应在作业人员在场时对设备进行测试。测试时应排除联锁装
置或其他会妨碍验证有效性的因素。如果确认隔离无效，应由属地单位
采取相应措施确保作业安全。 在工作中临时启动设备的操作（如试运行、试验、试送电等），恢
复作业前，属地单位测试人要再次对能量隔离进行确认、测试，重新填
