橡胶电缆介绍
橡胶电缆橡胶电缆也就就是橡套电缆,顾名思义就就是以各种橡胶或等同性能的热固性弹性体为绝缘与护套基础的电线电缆。
所谓热固性塑料弹性体,就就是经过一次加热成型固化以后,其形状就因为分子链内部进行铰链而使形状达到稳定(通常这一过程就叫硫化或者交联,)再次对其加热也不能让其再次达到粘流状态,进而再次对其进行加工成型的弹性体。
橡套电缆因为其自身特有的柔软性,通常大多数都就是使用于移动性的电气设备上。
二、橡套电缆的分类橡套电缆由于其独特的机械性能与物理性能被很多领域的产品所采用,因而其分类众多,比如:通用型、电焊机、电力、船用、矿用、风能,核能等等,其中比较广泛运用的就是移动通用型橡套电缆与矿用电缆,本讲座主要结合这两大类的电缆来简单探讨。
1、移动通用型橡套电缆适用于交流额定电压450/750v及以下的家用电器、电动工具与各种移动式的设备上。
主要型号有YQ(H03RT)轻型、YZ(H05RN H05RR)中型、YC(H07RN)重型之分。
(其中括弧外型号部分就是引用标准GB 5013、4,括弧内的型号部分引用的标准就是VDE 0282、4。
)轻型移动通用型橡套电缆的电压付级一般220v,主要作日常生活电气设备装置用。
中、重型移动通用型橡套电缆的电压付级一般可达380v,主要作工业电气设备装置用。
YQ轻型:型号的全称就是移动通用轻型橡套软电缆,用于轻型移动电边设备及工具上,具有极好的柔软性,一般不承受外力作用。
YZ中型:型号的全称就是移动通用中型橡套软电缆,用于各种移动设备与工具,具有足够的柔软性,便于移动、弯曲、并能承受一般的机械外力。
YC重型:型号的全称就是移动通用重型橡套软电缆,用于各种移动电器设备上,能承受较大的机械外力,并能承受自身的拖动力量,护套应有很高的弹性与机械强度,还应有一定的柔软性的保证移动与弯曲。
2、矿用电缆(引用自标准:MT 818-2009)矿用电缆的命名。
1)、命名类容矿用电缆的命名有八个部分组成第一部分系列代号用M表示;第二部分使用特性代号; 第三部分结构特征代号;第四部分材料特征代号(后加—); 第五部分额定电压U0/U(kv) ;第六部分动力线芯数×标称截面积;第七部分地线芯数×标称截面积; 第八部分辅助线芯数×标称截面积。
其中的第一、第二、第三、第四、第五部分构成电缆的型号,第六、第七、第八部分构成电缆的规格。
2)、命名标记的含义第一部分:大写字母M表示煤矿用阻燃电缆的系列代号第二部分:使用特性代号反映电缆所使用的场合环境代号/使用特性:C/采煤机用; D/低温环境; M/帽灯用线; Y/移动采煤设备用; Z/电钻用。
第三部分:结构特征代号代表电缆的结构特征代号/结构特征: B/编织加强; J/带监视线芯; P/非金属屏蔽; PT/金属屏蔽; Q/轻型; R/绕包加强。
第四部分:材料特征代号,用大写字母E来表示绝缘与护套采用弹性体材料,绝缘与护套都就是橡胶材料时,本部分省略。
第五部分:用阿拉伯数字表示额定电压U0/U,单位就是kv。
第六部分:用阿拉伯数字表示动力线芯数与标称截面积,两者之间用“×”连接,单位就是mm2。
第七部分:用阿拉伯数字表示地线芯数与标称截面积,两者之间用“×”连接,单位就是mm2。
第八部分:用阿拉伯数字表示辅助线芯数与标称截面积,两者之间用“×”连接,单位就是mm2。
第四与第五部分之间用“—”来连接,第六与第七、第八部分之间用“+”来连接。
3)、产品表示方法产品用型号、规格及标准编号表示。
例如:a) 采煤机屏蔽橡套软电缆,额定电压0、66/1、14kV,动力线芯3×50、地线芯1×10、控制线芯4×4,带半导电屏蔽层。
表示为: MCP-O、66/1、14 3×50+1×10+4×4 MT 818、2—2009 1Owk主要用途:额定电压为0、66/1、14kV采煤机及类似设备用。
b) 采煤机屏蔽监视编织加强型橡套软电缆,额定电压0、66/1、14 kV,动力线芯3×50、地线芯1×25、控制线芯3×1、5、监视线芯3×1、5、带半导电屏蔽层与编织加强层。
表示为:MCPJB-O、66/1、14 3×50+1×25+3×1、5+3×1、5 MT 818、3—2009 u\;主要用途:额定电压为0、66/1、14kV及以下采煤机及类似设备用电缆,可直接拖曳使用。
c) 采煤机金属屏蔽橡套软电缆,额定电压0、66/1、14kV,动力线芯3×70、地线芯1×35、辅助线芯1×35,带金属屏蔽层。
表示为:MCPTJ-O、66/1、14 3×70+1×35+l×35 MT 818、4—2009主要用途:额定电压为0、66/1、14kV及以下采煤机类似设备用。
d) 煤矿用移动软电缆,额定电压0、38/0、66 kV,动力线芯3×25、地线芯1×16。
表示为:MY-O、38/0、66 3×25+1×16 MT 818、5-2009主要用途:额定电压为0、38/0、66 kV各种井下移动采煤设备用。
e) 煤矿用移动金属屏蔽监视型橡套软电缆,额定电压3、6/6kV,动力线芯3×35、地线芯3×16/3、监视线芯3×2、5,带金属屏蔽层。
表示为;MYPTJ-3、6/6 3×35+3×16/3+3×2、5 MT 818、6-2009主要用途:额定电压为3、6/6kV的井下移动变压器及类似高压设备用。
f) 煤矿用移动屏蔽橡套软电缆,额定电压为3、6/6kV,动力线芯3×25、地线芯1×16,带半导电屏蔽层。
表示为:MYP-3、6/6 3×25+1×l6 MT 818、7-2009主要用途:额定电压为3、6/6kV的井下移动变压器及类似高压设备用。
g) 煤矿用电钻屏蔽橡套电缆,额定电压0、3/0、5kV,动力线芯3×4、地线芯l×4,带半导电屏蔽层。
表示为:MZP-0、3/0、5 3×4+l×4 MT 818、8—2009主要用途:煤矿井下额定电压为0、3/0、5kV及以下电钻用。
h) 煤矿用移动轻型橡套软电缆,额定电压0、3／0、5kV,绝缘线芯3×2、5,不带屏蔽层。
表示为:MYQ-0、3/0、5 3×2、5 MT 818、9—2009主要用途:井下巷道照明、运输机连锁、控制与信号设备用。
i) 煤矿用矿工帽灯线,绝缘线芯2×0、75。
表示为:MM 2×0、75 MT 818、10—2009主要用途:用于各种酸、碱性矿灯用。
三、橡套电缆的结构与性能橡套的电缆的主要结构为铜导体、橡皮绝缘层、橡皮护套层。
辅助结构有填充、隔离、自承重等。
1、导体的概念:即就是能够让电流顺利通过的金属载体材料。
导体必须有良好的导电性能、物理机械性能、工艺性能与防腐性能。
就导电性能来说,金属依次为银、铜、金、铝、镍、钢、合金。
但就是由于金属银的价格昂贵,所以我们在电缆当中多采用铜丝,一般在20℃铜的电阻率为 0、0175 Ω · mm2/m。
我们为了保证导体能够充分的满足电缆应有的性能,在电缆导体中我们多选择无氧铜。
氧的含量不大于0、03％,杂质总含量不大于0、05％,铜的纯度大于99、95％的铜就叫无氧铜。
无氧铜无氢脆现象,导电率高,加工性能、焊接性能、耐蚀性能与低温性能都非常的良好。
2、绝缘的概念:所谓绝缘,就就是用绝缘物质与材料把带电体包住并封闭起来,以隔离带电体或不同电位的导体,使电流按一定的通路流通。
绝缘橡皮必须具有良好的介电性能、较高的绝缘电阻与耐压强度、优良的物理机械性能,并具有一定的可塑性便于加工与柔软性便于安装使用。
橡套电缆的绝缘材料早期选用的材料有天然胶(NR)、丁苯胶(SBR)、三元乙丙胶(EPR或EPDM)等。
但就是由于新标准规定绝缘材料一定要通过空气弹测试,所以现在企业多用纯三元乙丙胶或者氯化聚乙烯(CPE)与三元乙丙胶并用的材料来满足标准的要求。
3、护套的概念:电缆在安装与使用过程中,为了防御外来因素的损伤,在绞合后的绝缘导线的外层包裹了特殊的保护层,这在电缆里通常叫护套层。
因为电缆在安装使用的过程中不可避免的会遭受到外力与环境因素的破坏,所以护套层必须具有良好的抗张强度、耐磨、抗撕裂、耐气候、耐防腐等性能,并也要具有一定的可塑性便于加工与柔软性便于安装使用,橡套电缆的护套材料早期选用的材料有天然胶(NR)、丁苯胶(SBR)、三元乙丙胶(EPR或EPDM)、氯丁(CR)、氯磺化聚乙烯橡胶(CSM或CSPE)、氯化聚乙烯(CPE)等,现在由于为了满足新标准工艺的规定,多数企业选用氯磺化聚乙烯橡胶(CSM或CSPE)与氯化聚乙烯(CPE)。
除上述橡套电缆的主要结构之外,在标准规定或允许的范围内,可以对橡套电缆进行填充(保持电缆的圆整度,节约材料成本)、隔离(防止电缆绝缘线芯与线芯、线芯与绝缘之间粘连)、自承重(添加钢丝、纤维、麻线等,以满足承受铺设使用中电缆的自身重量)等辅助结构的添加。
综上可以瞧出,橡套电缆如要安全的安装与使用,就必须满足电缆的两大性能:电气性能与物理机械性能。
而要满足这两大性能就必须选择合适的橡胶,进行合理的配比,通过严格的加工,才能达到最终的合格产品。
四、橡套电缆的制造工艺1、橡胶、橡皮与橡套的区别在橡套电缆里一般橡胶指的就就是原胶,比如天然、丁苯、乙丙、氯丁等的原胶统称为橡胶,也称生胶。
橡皮就是指以橡胶(生胶)为主体,经过配比加入各种辅助材料加工后经过压延后的未硫化成品材料。
橡套就就是使用橡皮作为绝缘与护套经过硫化处理后的成品电缆的统称。
2、橡皮的组成橡皮就是由几大体系组合而成的,除生胶本身外还有几大体系辅助材料,如填充补强体系、硫化体系、防护体系、增塑体系、特殊物质加入剂如颜色,芬芳剂等。
1)、填充补强体系:填充补强的目的就是改进橡胶的定伸应力与抗破坏性能(如抗张强度、撕裂强度与耐磨性等),多以滑石粉、碳酸钙、陶土、炭黑等为主要原料。
2)、硫化体系:硫化就是包覆绝缘层或护套层以后的一种处理方法、其目的就就是让辅助体系里的硫化体系发生作用,使橡胶永久交联、增加弹性、减少塑性。
硫化的名词就是因最早时间就是用硫磺使橡胶交联的故称硫化,沿用至今。
因硫分子对于铜丝导体有腐蚀作用,所以现在选用硫化体系中多以无硫或少硫的硫化剂作为主体硫化剂,并针对不同的橡胶选用不同类型与份额的硫化剂+促进剂,以达到橡胶合理交联(硫化)的目的。
电缆盘上为什么使用橡胶电缆而不是塑料电缆
电缆盘上为什么使用橡胶电缆而不是塑料电缆熟悉野狼的客户都知道，公司生产的电缆盘，无论是工业插座电缆盘，普通国标电缆盘，还是民用迷你卷线盘，线盘上配备的电缆全部都是橡胶电缆，而不是常见的塑料电缆。
橡胶电缆价格要比塑料电缆价格高，为什么野狼电缆盘还要配备橡胶电缆呢？塑料电缆和橡胶电缆的特点塑料电缆的外皮材质是塑料，具有耐化学腐蚀、重量轻、有光泽、绝缘、价格便宜的特点。
但是塑料电缆也有致命的弱点，那就是形变能力差，大部分塑料电缆在形变100％之后，就很难恢复到形变前的状态了；另外一个比较大的弱点就是，塑料的熔点和燃点低，而且非常容易燃烧。
橡胶电缆的外皮材质是橡胶材质，具有耐化学腐蚀、弹性好、耐碾压、燃点高、绝缘性好、摩擦系数高、耐压强度大、耐老化、抗撕裂。
橡胶电缆强于塑料电缆的地方1.弹性形变能力强。
塑料在形变100％后，很难恢复到原来的状态，而橡胶在弹性形变100％后，也能恢复到性变前的状态。
在电缆盘的使用中，会经常对线缆进行缠绕、拉扯，甚至碾压，橡胶电缆的超强弹性形变能力，可以最大限度的保护电线的安全，也能延长电缆的使用寿命。
2.耐压强度大，耐老化。
相比于塑料，橡胶能在-60°至85°的状态下保持正常特性，而塑料在接近0°的情况下就会变脆，易折断。
3.耐高温、燃点高。
无论是塑料还是橡胶，都仅仅是个外皮，为内部的电线提供保护。
但是当电线工作时间过长，或短时间内电流过大，电线就会发热，在不断的升温过程中，燃点低的塑料会被融化点燃，造成不可估量的损失；而橡胶耐热强，不会轻易被点燃。
也许有人会问，如果电线持续升温，橡胶迟早也会被点燃。
这种担忧十分正常，但是野狼电器显然早已考虑到这一点，为所有的电缆盘产品都安装了过热过载断电保护器。
橡套电缆简介
橡套电缆简介橡套电缆是一种高压电力线路中常用的电缆类型，由导体、绝缘层、外套层组成，适用于输送电能或信号传递。
本文将对橡套电缆的基本结构、分类及应用领域进行简要介绍。
基本结构橡套电缆的基本结构包含了导体、绝缘层和外套层三部分。
导体作为电流的传输通道，通常采用铜或铝等金属材质。
绝缘层用于隔离导体和外部环境，防止电流泄露及其他电气问题，常见的绝缘材料有橡胶、聚氯乙烯等。
外套层则起到保护电缆和防潮、防水、耐高温等作用，常见材质有橡胶、尼龙等。
分类橡套电缆种类繁多，按照不同的参数可分为不同的型号。
进一步按用途进行分类，可分为以下几种：联结电缆联结电缆是连接变压器、电动机、断路器和负载的主要电缆，常用于输送电能。
控制电缆控制电缆一般用于控制电路、信号传输、测量和信号处理，常用于工业自动化、仪器仪表领域。
信号电缆信号电缆可传输音频、视频、数字信号等，广泛应用在通信、广播、电视、电子计算机领域。
通讯电缆通讯电缆一般用于接入电话线路或网络线路，常见于电话、电信通信等领域。
应用领域橡套电缆是电力工程领域重要的电气配套产品。
它常用于电网输电线路、电站和变电站高压和低压开关柜以及各种电力设备和电线电缆。
在工业自动化方面，它也是不可或缺的一部分，应用于普通工厂、轻工业、重工业、石油化工、创新领域等。
总结橡套电缆是现代工业、通讯和电力系统中不可替代的电气元件。
本文简要介绍了橡套电缆的基本结构、分类及应用领域。
虽然还有未提及的内容和更深入的研究，但基本概述有助于了解其基本特征和用途。
耐腐蚀橡胶电缆型号
耐腐蚀橡胶电缆型号
耐腐蚀橡胶电缆广泛应用于工业和冶金行业，具有耐磨、耐酸碱、耐油、抗紫外线和耐高温等特点。
在使用耐腐蚀橡胶电缆型号时，需要注意以下几个方面。
一、型号分类
1. 内衬橡胶材料的耐酸碱电缆：YQ/YW型号
2. 内衬聚氯乙烯材料的耐酸碱电缆：XQ/XW型号
3. 内衬聚丙烯材料的耐酸碱电缆：ZQ/ZW型号
4. 内衬聚四氟乙烯材料的耐酸碱电缆：FQ/FW型号
5. 屏蔽耐酸碱电缆：KQ/KW型号
二、型号特点
1. YQ/YW型号
内衬橡胶材料的电缆具有良好的耐酸碱性能，适用于化工、石油和冶金等行业。
2. XQ/XW型号
内衬聚氯乙烯材料的电缆具有良好的化学稳定性和耐腐蚀性能，适用于食品、医药和船舶等领域。
3. ZQ/ZW型号
内衬聚丙烯材料的电缆具有良好的化学稳定性和耐腐蚀性能，适用于污水处理、矿山和造纸行业。
4. FQ/FW型号
内衬聚四氟乙烯材料的电缆具有极佳的耐腐蚀性能和耐高温性能，适用于半导体、电子和航空航天等领域。
5. KQ/KW型号
屏蔽耐酸碱电缆具有良好的电磁屏蔽性能和耐腐蚀性能，适用于电子、电信和国防等领域。
三、选购建议
在选购耐腐蚀橡胶电缆时，需要注意以下几点：
1. 根据不同行业的使用环境选择适合的型号。
2. 注意耐酸碱性能和抗拉强度。
3. 注意电缆规格和长度，确保符合自身需求。
总之，选择合适的耐腐蚀橡胶电缆型号是确保工业和冶金生产安全和高效性的关键。
希望我们的建议可以帮助您在选择产品时更加得心应手！。
铜芯橡皮软电缆的规格型号
铜芯橡皮软电缆的规格型号橡皮软电缆是一种常用的电力传输装置，其铜芯橡皮外层可以有效保护电线，确保电力传输的安全可靠。
橡皮软电缆的规格型号对于电力传输的效果有着重要的影响，下面将介绍几种常见的铜芯橡皮软电缆规格型号。
1. RVV型橡皮软电缆RVV型橡皮软电缆是一种多芯橡皮电缆，具有良好的柔软性和抗拉性能。
其规格型号一般以“RVV-”开头，接着是芯数和导线截面积。
例如，RVV-2*2.5表示该电缆为2芯，每芯截面积为2.5平方毫米。
RVV型橡皮软电缆广泛用于住宅、商业和工业建筑的电力传输。
2. YZ型橡皮软电缆YZ型橡皮软电缆是一种单芯橡皮电缆，具有较高的耐磨性和耐油性能。
其规格型号一般以“YZ-”开头，接着是导线截面积。
例如，YZ-10表示该电缆导线截面积为10平方毫米。
YZ型橡皮软电缆常用于工厂、码头等场所的电力传输。
3. KVV型橡皮软电缆KVV型橡皮软电缆是一种多芯橡皮电缆，具有较好的耐火性和耐高温性能。
其规格型号一般以“KVV-”开头，接着是芯数和导线截面积。
例如，KVV-4*6表示该电缆为4芯，每芯截面积为6平方毫米。
KVV型橡皮软电缆常用于地铁、隧道等特殊环境下的电力传输。
4. RV型橡皮软电缆RV型橡皮软电缆是一种单芯橡皮电缆，具有较好的耐酸碱性和耐候性能。
其规格型号一般以“RV-”开头，接着是导线截面积。
例如，RV-16表示该电缆导线截面积为16平方毫米。
RV型橡皮软电缆常用于冶金、化工等行业的电力传输。
总结起来，铜芯橡皮软电缆的规格型号是根据芯数、导线截面积和电缆特性来命名的。
不同规格型号的橡皮软电缆适用于不同的场合和环境，具有不同的特性和优势。
在选购橡皮软电缆时，我们需要根据实际需求选择合适的规格型号，确保电力传输的安全可靠。

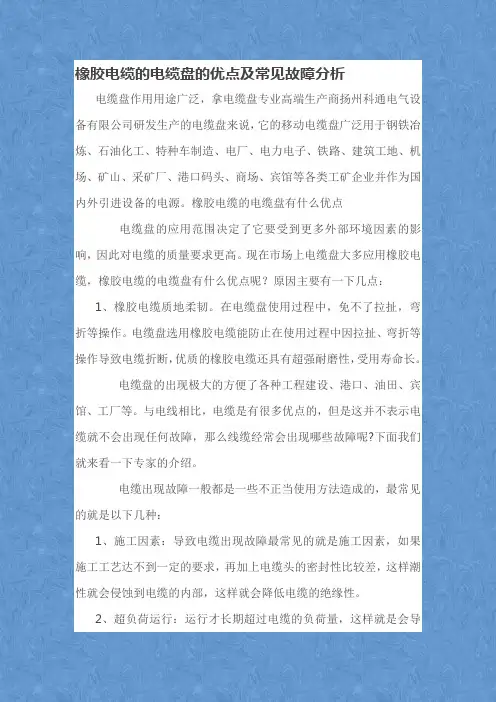

橡胶电缆的电缆盘的优点及常见故障分析
橡胶电缆的电缆盘的优点及常见故障分析电缆盘作用用途广泛，拿电缆盘专业高端生产商扬州科通电气设备有限公司研发生产的电缆盘来说，它的移动电缆盘广泛用于钢铁冶炼、石油化工、特种车制造、电厂、电力电子、铁路、建筑工地、机场、矿山、采矿厂、港口码头、商场、宾馆等各类工矿企业并作为国内外引进设备的电源。
橡胶电缆的电缆盘有什么优点电缆盘的应用范围决定了它要受到更多外部环境因素的影响，因此对电缆的质量要求更高。
现在市场上电缆盘大多应用橡胶电缆，橡胶电缆的电缆盘有什么优点呢？原因主要有一下几点：1、橡胶电缆质地柔韧。
在电缆盘使用过程中，免不了拉扯，弯折等操作。
电缆盘选用橡胶电缆能防止在使用过程中因拉扯、弯折等操作导致电缆折断，优质的橡胶电缆还具有超强耐磨性，受用寿命长。
电缆盘的出现极大的方便了各种工程建设、港口、油田、宾馆、工厂等。
与电线相比，电缆是有很多优点的，但是这并不表示电缆就不会出现任何故障，那么线缆经常会出现哪些故障呢?下面我们就来看一下专家的介绍。
电缆出现故障一般都是一些不正当使用方法造成的，最常见的就是以下几种：1、施工因素：导致电缆出现故障最常见的就是施工因素，如果施工工艺达不到一定的要求，再加上电缆头的密封性比较差，这样潮性就会侵蚀到电缆的内部，这样就会降低电缆的绝缘性。
2、超负荷运行：运行才长期超过电缆的负荷量，这样就是会导致电缆温度升高，这样绝缘就会老化，这样就会导致电缆失效。
3、腐蚀因素：如果电缆的保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。
4、附件质量差：如果电缆头的密封性比较差，绝缘胶溶解快，开裂情况严重等，这样也会电缆出现线路断线的故障。
上面几点就是电缆的常见故障，如果你想要电缆的故障比较少，一定要购买一些质量过关的电缆，一般正规公司生产的电缆质量都会过关的。
2、对高、低温适用性强。
我国南北方最高最低气温能达到+-40摄氏度，电缆盘必须要经受住此种恶劣环境，甚至要更高。
H07RN-F介绍
H07RN-F线芯标识根据VDE0293 标准，2芯：棕色，蓝色。
3芯：绿色/黄色，棕色，蓝色。
4芯：绿色/黄色，黑色，蓝色，棕色。
5芯：绿色/黄色，黑色，蓝色，棕色，黑色。
6 芯：配有数字编码，黑色芯线配有白色数字编码。
结构导体：柔软镀锡铜或裸铜，绝缘体： E.P.R. 橡胶，外层护套：橡胶。
H - 通过高协调性能认证7 - 额定电压450/750伏R - 天然或合成橡胶N - 氯丁( 二烯) 橡胶F - 多股柔软导体H07RN-F 3 芯类型450/750V EPR/PCP 橡胶电缆芯数/截面积mm2股数/每股直径护套厚度mm最大外径mm标称重量kg/km3 X 1.0 32/0.20 0.8 9.0 1083 X 1.5 30/0.25 0.8 10.3 1413 X 2.5 50/0.25 0.9 11.8 2003 X 4.0 56/0.30 1.0 13.7 2853 X 6.0 84/0.30 1.0 15.2 3713 X 10.0 80/0.40 1.2 21.9 7123 X 16.0 126/0.40 1.2 24.7 9713 X 25.0 196/0.40 1.4 29.4 1394H07RN-F 5 芯类型450/750V EPR/PCP 橡胶电缆芯数/截面积mm2股数/每股直径护套厚度mm最大外径mm标称重量kg/km5 X 1.0 32/0.20 0.8 11.0 170 5 X 1.5 30/0.50 0.8 12.3 218 5 X 2.5 50/0.25 0.9 14.5 309 5 X 4.0 56/0.30 1.0 16.9 450 5 X 6.0 84/0.30 1.0 18.8 5955 X 10.0 80/0.40 1.2 26.5 1100 5 X 16.0 126/0.40 1.2 30 1528 5 X 25.0 196/0.40 1.4 36 2200 5 X 35.0 276/0.40 1.4 40 2925H07RN-F 多芯类型450/750V EPR/PCP 橡胶电缆芯数/截面积mm2股数/每股直径护套厚度mm最大外径mm标称重量kg/km7 X 1.5 30/0.50 0.8 14.6 295 7 X 2.5 50/0.25 0.9 16.6 410 12 X 1.5 30/0.50 0.8 18.9 500 12 X 2.5 50/0.25 0.9 22 720 19 X 1.5 30/0.50 0.8 22.5 715 19 X 2.5 50/0.25 0.9 26 1030 24 X 1.5 30/0.50 0.8 25 900 24 X 2.5 50/0.25 0.9 29 1350 27 X 1.5 30/0.50 0.8 29 1100 27 X 2.5 50/0.25 0.9 33 1521 37 X 1.5 30/0.50 0.8 29.8 1300 37 X 2.5 50/0.25 0.9 36 1900H07RN-F单芯类型 450/750V EPR/PCP 橡胶电缆芯数/截面积mm2股数/每股直径护套厚度mm最大外径mm标称重量kg/km1x1.5 30x0.25 0.8 6.0 49 1x 2.5 50x0.25 0.9 6.6 63 1x4 56x0.30 1.0 7.6 92 1x6 84x0.30 1.0 8.3 115 1x10 80x0.40 1.2 10.7 189 1x16 126x0.40 1.2 12.0 260 1x25 196x0.40 1.4 14.1 369 1x35 276x0.40 1.4 15.8 500 1x50 396x0.40 1.6 18.3 689 1x70 360x0.50 1.6 20.7 918 1x95 475x0.50 1.8 23.4 1202 1x120 608x0.50 1.8 25.6 14891x150 756x0.50 2.0 28.3 1824 1x185 925x0.50 2.2 31.0 2202 1x240 1221x0.50 2.4 34.5 2847 1x300 1525x0.50 2.6 37.7 3495 1x400 2013x0.50 2.8 37.7 3495 1x500 1769x0.60 3.0 37.7 3495 1x630 2257x0.60 3.0 37.7 3495H07RN-F 2芯类型450/750V EPR/PCP 橡胶电缆芯数/截面积mm2股数/每股直径护套厚度mm最大外径mm标称重量kg/km2 X 1.0 32/0.20 0.8 8.4 98 2 X 1.5 30/0.25 0.8 9.4 116 2 X 2.5 50/0.25 0.9 11 164 2 X 4.0 56/0.30 1.0 12.8 232 2 X 6.0 84/0.30 1.0 14.2 297 2 X 10.0 80/0.40 1.2 20.4 573 2 X 16.0 126/0.40 1.2 23 774 2 X 25.0 196/0.40 1.4 27.4 1110 2 X 35.0 276/0.40 1.4 30.8 1474H07RN-F 4 芯类型450/750V EPR/PCP 橡胶电缆芯数/截面积mm2股数/每股直径护套厚度mm最大外径mm标称重量kg/km4 X 1.0 32/0.20 0.8 10.0 134 4 X 1.5 30/0.25 0.8 11.2 174 4 X 2.5 50/0.25 0.9 12.6 249 4 X 4.0 56/0.30 1.0 15.1 361 4 X 6.0 84/0.30 1.0 16.9 480 4 X 10.0 80/0.40 1.2 24 890 4 X 16.0 126/0.40 1.2 27 1225 4 X 25.0 196/0.40 1.4 32.6 1792 4 X 35.0 276/0.4 1.4 36.5 2380 4 X 50.0 396/0.4 1.6 42 3635 4 X 70.0 360/0.5 1.6 49 4830 4 X 95.0 475/0.5 1.8 55 6320电源线（HO7RN-F）说明1、额定温度：-15℃+60℃2、额定电压：450/750V3、测试电压：2500V4、裸软铜或镀锡铜绞线5、乙丙橡胶绝缘6、氯乙橡胶被覆7、阻燃、防水、防油、耐老化应用应用于强电设备及一般电动工具型号导体绝缘体被覆体最大导体电阻ohm/km/20℃截面积(mm2)结构(No./mm)单支最大线径(mm)厚度(mm)厚度(mm)完成外径(mm)裸铜镀锡铜HO7RN-F 2×1.032/0.200.210.8 1.38.4±0.1519.5020.00 2×1.530/0.250.260.8 1.59.3±0.1513.3013.70 2×2.549/0.250.260.9 1.710.8±0.157.988.21 3G1.032/0.200.210.8 1.49.0±0.1519.5020.00 3G1.530/0.250.260.8 1.69.9±0.1513.3013.70 3G2.549/0.250.260.9 1.811.8±0.157.988.21 3G4.03G6.04G1.04G1.5 4G2.5 4G4.0 4G6.0 5G1.0 5G1.5 5G2.5 5G4.0 5G6.0。
橡胶 电缆电容量对照表
橡胶电缆电容量对照表橡胶电缆电容量对照表是指在橡胶电缆的设计和使用中，不同电缆规格对应的电容量。
了解电缆电容量对照表对于电缆的选型和电气参数的计算都有重要的作用。
下面将从以下几个方面介绍橡胶电缆电容量对照表及其应用：一、橡胶电缆的基本概念橡胶电缆是一种用橡胶作为绝缘材料的电缆。
它具有阻燃、耐油、耐高温、耐酸碱等优点，广泛应用于电力、工矿企业等领域。
二、橡胶电缆的电容量橡胶电缆的电容量是指单位长度电缆中的电容值，通常用毫法/米(mF/m)表示。
电缆的电容量受到所用材料、导体形状、电缆布局等因素的影响。
三、橡胶电缆电容量对照表橡胶电缆电容量对照表是指不同规格的橡胶电缆对应的电容量值。
具体表格如下：电缆规格电容量(mF/m)1×1.5 0.221×2.5 0.231×4 0.241×6 0.261×10 0.281×16 0.301×25 0.321×35 0.341×50 0.371×70 0.421×95 0.48四、橡胶电缆电容量对照表的应用橡胶电缆电容量对照表的应用有以下几个方面：1.选定电缆规格：在设计电缆系统时，通过对橡胶电缆电容量对照表的了解，可以根据电缆电容量的需求选定合适的电缆规格。
2.计算电缆参数：在使用橡胶电缆时，需要计算电缆的电气参数，如电缆长度、电容值、电阻值等。
而电缆电容量对照表提供了方便的参考数值。
3.评估电缆性能：橡胶电缆电容量对照表的数值也是评估电缆性能的重要指标之一。
电容量越大，意味着电缆绝缘层厚度越薄，耐压能力越强。
总之，橡胶电缆电容量对照表是电缆设计和使用过程中不可或缺的参考工具，它帮助我们选择合适的电缆规格、计算电气参数、评估电缆性能，确保了电缆系统的安全、可靠运行。
硅橡胶电缆型号详细说明
硅橡胶电缆耐高温电缆一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐高温、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准Q/HHTZH001.1阻燃耐火特性试验执行GB12666-90要求三：使用特性1．交流额定电压：U0/U 0.6/1KV最高工作温度：185℃最低环境温度：固定敷设-60℃2．电缆安装敷设温度应不低于-25℃。
3．电缆允许弯曲半径：电缆最小为电缆外径的10倍四：基本型号及名称表1型号产品名称YGC硅橡胶绝缘硅橡胶护套电力电缆YGCR KGGR硅橡胶绝缘硅橡胶护套移动用电力软电缆YGCP硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆YGC22硅橡胶绝缘硅橡胶护套钢带铠装电力电缆JGG硅橡胶绝缘硅橡胶护套安装线JGGR硅橡胶绝缘硅橡胶护套移动用安装软线JGGP硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线JHXG硅橡胶绝缘电机引接线备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义表2代号代号含义Y系列代号(移动软电缆)G硅橡胶C重型22钢带铠装P铜编织屏蔽R多股绞合导体J电机引接线六：主要技术指标1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
橡胶电缆型号及规格表
橡胶电缆型号及规格表各规格·各型号电缆热销价低售后保障厂家直销品质保障专业专注已为上千个重点工程提供电缆数十种系列产品1000多个规格多芯可选支持定制规格齐全MCP矿用采煤机电缆采煤机电缆MHYVP矿用通信电缆矿用通信电缆MYPTJ高压矿用橡套电缆矿用橡套电缆MYPTJ矿用金属屏蔽橡套电缆屏蔽橡套电缆矿用铠装屏蔽电缆铠装屏蔽电缆屏蔽控制电缆屏蔽控制电缆MCPT采煤机屏蔽电缆屏蔽电缆MYP橡套电缆MYP橡套电缆品质决定未来高纯度铜安全环保抗压性强寿命更长有以下几种型号:CEF——乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。
CVV——聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。
常见电缆型号:BVVB:铜芯聚氯乙烯绝缘聚氯乙烯护套扁形(B)电线AVR:铜芯聚氯乙烯绝缘安装(A)用软(R)电线RV:软铜导体无护套电缆AVRB:铜芯聚氯乙烯。
橡套电缆线规格型号SYV-75-5:SYV代表视频线,75代表阻抗为75欧姆-5代表线材的粗细。
老大人家问的是橡套软线首先橡胶的基本都是软的YCYCWYZYZWYQMYMCMM等等。
YC橡套软电缆型号有:10mm15mm25mm35mm50mm70mm95mm120mm150mm185mm240mm芯数有:2芯3芯4芯5芯3+1芯3+2芯。
目前了解两种型号:(MY)UY-0.38/0.66矿用移动橡套软电缆额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接(MYP)UYP-0.38/0.66矿用移动屏蔽。
还有BXF,BLXF型铜铝导电线芯氯丁布电线,结构较简单,只在导体外面包覆一层氯丁橡皮,其耐日光,耐燃,耐麿性得到提高,并可节约棉纱和天然胶。
橡套电缆橡套软电缆规格型号;MGP-O.66/14[35-95]mm2YH,YZ,YZW;YC,YCE,JHS,JHSB,UZ,ZUP,UC,UCP,UYP,UYPJ ,UPQ,UCPQ,UG,UGF,UGSP,YHD,MY,MYP,MG,MGP。
橡套电缆技术要求
橡套电缆技术要求橡套电缆是指将橡胶材料作为电线电缆的外保护层，以提供绝缘、防护和耐磨等功能。
橡套电缆通常用于工业和建筑领域，因其具有良好的耐热、耐候、耐油、耐腐蚀等特性而被广泛应用。
橡套电缆的技术要求主要包括以下几个方面：1.材料选择：橡套电缆的橡胶材料应具有良好的绝缘性能、耐热性能和耐候性能。
通常选择乙丙橡胶（EPDM）、丁腈橡胶（NBR）、硅橡胶（SIR）、聚氯乙烯（PVC）等作为橡套材料。
根据不同的使用环境要求，选择合适的橡胶材料。
2.绝缘性能：橡套电缆的绝缘性能是保证电缆正常工作的重要指标之一、绝缘性能应符合国家标准要求，而且在加工过程中要采取相应措施，避免损坏绝缘层。
3.导电性能：橡套电缆的导电性能应符合国家标准要求，在正常工作电压下，电缆的电阻应小于规定的最大值，以确保电缆传输效率。
4.耐热性能：橡套电缆在高温环境下能够正常工作，其橡胶材料应具有良好的耐高温性能，以避免因温度过高而导致电缆老化、漏电等故障。
5.耐候性能：橡套电缆应具有较好的耐候性能，能够在室外复杂的天气和环境条件下正常使用，不易受到紫外线、氧气、臭氧等的破坏。
6.耐油、耐腐蚀性：橡套电缆通常应具有较好的耐油、耐腐蚀性能，以适应不同工业场景下的油污、化学腐蚀等环境。
7.阻燃性能：橡套电缆应具有良好的阻燃性能，以保护电缆在火灾时不易燃烧、蔓延，减小火灾事故的发生。
8.耐磨性：橡套电缆通常在使用过程中会受到机械、摩擦等物理力的作用，因此需要具有较好的耐磨性能，以延长电缆的使用寿命。
9.安全性能：橡套电缆应符合国家标准和相关规定的安全要求，采用符合安全标准的橡胶材料，并经过严格的测试和检验，以确保电缆的安全可靠性。
总之，橡套电缆的技术要求涵盖了材料选择、绝缘性能、导电性能、耐热性能、耐候性能、耐油耐腐蚀性、阻燃性能、耐磨性和安全性能等方面。
这些要求旨在保证橡套电缆在不同应用环境下能够提供可靠的电能传输和保护功能，确保设备和人员的安全。
