中央空调分类及主要设备
中央空调系统的组成和分类

空调系统的分类
按照负担室内负荷所用的介质种类分类
全空气系统:室内负荷全部由经过处理的空气 来负担。需要较多的空气量才能达到效果,所以需 要加大断面的风道或较高的风速。系统造价高,噪 音大。
空调系统的分类
空调系统的分类
使用用途 舒适性空调 使室内人员处于舒适状态 一般范畴空气调节 工艺性空调 确保生产中工艺和产品对空气环境的要求 恒温、恒湿及净化空气调节 按照使用用途分类 空调系统的分类
中央空调系统的组成和分类
单击此处添加副标题
空调系统
单击此处添加标题
01
单击此处添加标题
02
空调系统 组成部分
功 能
包含组件
York中央空调水系统
York中央空调风系统
进风部分
提供新风
进风口、新风\引入通道
冷、热源部分
为空气热湿处理提供冷却、加热能力
制冷、制热装置(冷热水机组)锅炉等
主机:冷水机、热泵、柜机等
风管机
空气净化 处理部分
过滤大气中的尘埃和污染
初、中、高效过滤器
空气处理机组(空调机组):末端设备=各种风柜和风机盘管
空气热湿 处理部分
调节空气温湿度
热湿交换设备=直接接触式+间壁式/表面式换热器
空气输送部分
输送经过处理的空气并抽回/排除部分室内空气
风机、风道及其调节阀等
空气分配部分
合理组织室内气流
空调房间送风口(如百叶风口、散流器)、回风口

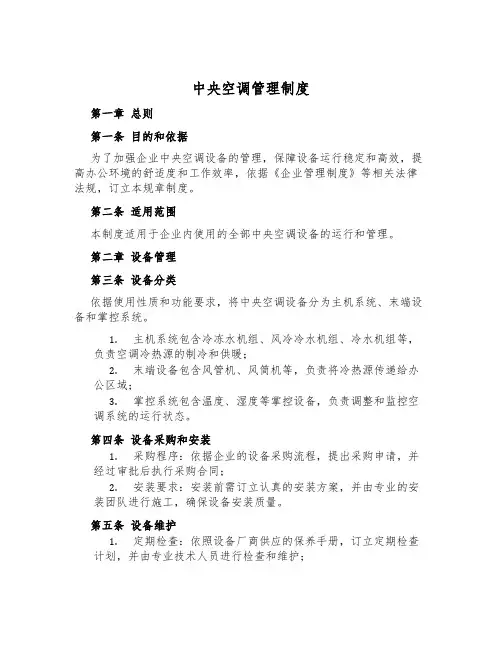

中央空调管理制度

中央空调管理制度第一章总则第一条目的和依据为了加强企业中央空调设备的管理,保障设备运行稳定和高效,提高办公环境的舒适度和工作效率,依据《企业管理制度》等相关法律法规,订立本规章制度。
第二条适用范围本制度适用于企业内使用的全部中央空调设备的运行和管理。
第二章设备管理第三条设备分类依据使用性质和功能要求,将中央空调设备分为主机系统、末端设备和掌控系统。
1.主机系统包含冷冻水机组、风冷冷水机组、冷水机组等,负责空调冷热源的制冷和供暖;2.末端设备包含风管机、风筒机等,负责将冷热源传递给办公区域;3.掌控系统包含温度、湿度等掌控设备,负责调整和监控空调系统的运行状态。
第四条设备采购和安装1.采购程序:依据企业的设备采购流程,提出采购申请,并经过审批后执行采购合同;2.安装要求:安装前需订立认真的安装方案,并由专业的安装团队进行施工,确保设备安装质量。
第五条设备维护1.定期检查:依照设备厂商供应的保养手册,订立定期检查计划,并由专业技术人员进行检查和维护;2.故障处理:设备显现故障时,应立刻向维护和修理部门报修,并及时进行维护和修理和更换故障部件;3.维护记录:对设备维护情况进行认真记录,包含检查日期、维护内容、维护人员等信息。
第六条能耗管理1.能耗统计:对中央空调设备的能耗进行定期统计,分析用能情况,并定期编制能源报告,提出节能改进措施;2.能耗监控:安装能耗监测系统,实时监控设备的能耗情况,及时发现异常并采取措施。
第七条设备报废1.设备报废程序:设备实现使用寿命或严重损坏无法修复时,提出报废申请,并经过审批后进行报废处理;2.设备处理:报废设备应进行清理、拆解和分类处理,符合环保要求,并及时更新设备台账。
第三章操作与维护人员第八条人员资质1.操作人员:中央空调设备的操作人员应经过专业培训,持有相关操作证书;2.维护人员:设备维护人员应具备相关技术资格或持有维护和修理证书。
第九条操作规范1.安全操作:操作人员应依照操作规程进行操作,确保人身和设备安全;2.出勤记录:操作人员应按规定填写出勤记录,并严格依照工作时间表进行排班工作。
中央空调有哪些种类

中央空调有哪些种类1、全空气系统:中央空调系统由集中空气处理设备对空气进行处理(制冷或制热),处理后的空气送至房间,这种系统称为全空气系统,由于空气处理设备的集中设置,便于维护管理,一般适合用于需要空调的大空间区域如餐厅、宴会厅、商场等。
2、全水系统:各空调房间内均设置空气处理设备,这时就需要将由中央制冷机组制出的低温冷冻水(或采暖热水)送至各个房间。
一般用于房间较多并且使用时间不尽相同的场合,如酒店客房、KTV、小会议室、饭店包间等等。
显而易见的是,由于空气处理设备较多,增加维护及管理的难度,另外水管在室内走管也增加漏水和凝结水的隐患。
全水与全空气相当于两个相反方式吧,一个化整为零,一个化零为整。
3、空气-水:介于1和2之间,即大空间用全空气系统,小房间用全水系统,灵活性高,是目前用得最多的中央空调系统。
如冷水机组加风机盘管系统,非常常见的4、冷媒式:也就是一般的分体机、多联机(一拖多)之类,与一般中央空调的最大区别是其制冷介质是冷媒(即氟利昂)而不是水,一般用于家用、及小型商用的场合,缺点是室外机较多影响美观、效率低、影响室内天花造型.目录制冷装置(图)制冷剂是制冷装置中进行制冷循环的工作物质,其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发,在冷凝器中将所吸收的热量传给周围的空气或者水,而被冷却为液体,往复循环,借助于状态的变化来达到制冷的作用。
常用制冷剂有氨(R717)、氟利昂(氟氯代烷)(R22、R134a、R410A等)。
制冷剂分类低压高温制冷剂冷凝压力Pk≤2~3㎏/㎝(绝对),T0>0℃ 。
如R11(CFCl3),其T0=23.7℃。
这类制冷剂适用于空调系统的离心式制冷压缩机中。
通常30℃时,Pk≤3.06 ㎏/㎝。
中压中温制冷剂冷凝压力Pk<20 ㎏/㎝(绝对),0℃>T0>-60℃。
如R717.R12.R22等,这类制冷剂一般用于普通单级压缩和双级压缩的活塞式制冷压缩机中。
简述空调系统的分类

简述空调系统的分类空调系统是现代家庭和商业场所中常见的重要设备,它可以调节室内温度、湿度以及通风,提供舒适的室内环境。
根据不同的工作原理和应用领域,空调系统可以分为几种不同的分类。
以下是对空调系统的详细分类介绍。
一、中央空调系统中央空调系统是大型建筑物和商业场所常用的空调系统,它通过一系列的通风管道将冷(热)空气输送到各个房间或办公区域。
中央空调系统具有集中供冷、供热和通风的优势,可以通过一个集中控制系统来实现全面的调节。
这种系统主要由空调机组、冷却塔、风扇盘管、通风管道组成。
二、分体式空调系统分体式空调系统是较小型建筑和家庭中最为常见的空调系统,它由一个室内机和一个室外机组成。
室内机通过冷气管和电气线连到室外机,通过制冷工质在室内机和室外机之间循环流动,实现室内空气的制冷或加热。
分体式空调系统结构简单,易于安装和维护,但只能供应单个房间,无法满足大型建筑的整体需求。
三、变频空调系统变频空调系统是一种先进的空调技术,它采用变频压缩机来控制制冷量的输出,并通过调整压缩机的转速来实现精确的温度调节。
相比传统的定频空调系统,变频空调系统具有更高的效能和节能优势,能够根据实际需要自动调节制冷量,从而达到更为舒适和能效优化的室内环境。
四、VRV/VRF多联机空调系统VRV(变冷媒量制冷系统)或VRF(变制冷剂量制冷系统)多联机空调系统是一种集中供冷、供热和通风于一体的高级空调系统。
它采用一台大功率的冷凝机外机,通过多个室内机组进行制冷或加热。
每个室内机组都可以独立控制温度和风向,实现不同房间或区域的个性化调节。
VRV/VRF多联机系统具有高效、节能、灵活、舒适的特点,适用于大型办公楼、商业场所和酒店等高需求环境。
五、中央新风空调系统中央新风空调系统能够在调节室内温度的同时,还能通过过滤器清洁室内空气,提供新鲜空气进入。
它通过一个独立的新风管道系统将新风引入室内,排出室内陈旧的空气。
这种系统能够确保室内空气质量的卓越,使居住者更加健康和舒适。
医院空调系统管理和维护标准操作规程

医院空调系统管理和维护标准操作规程为有效地发挥空调系统的作用,使其高效、安全、经济的运行,延长设备的使用寿命,保障正常的工作秩序,加强对中央空调系统的运行管理及维护保养是十分必要的。
一、中央空调系统的主要设备设施中央空调设备设施主要有:冷水机组、风机盘管、冷却塔、水泵、控制装臵、风道、风阀、水管阀件等,下面分别做简单介绍。
1.冷水机组冷水机组是中央空调系统的冷源,主要是指产生冷冻水的冷机。
制冷机有活塞式、吸收式、离心式、地温式等等,冷水机组按冷凝器的冷却方式又分为风冷式和水冷式两种。
2.风机盘管风机盘管是安装在空调层间内对室内空气进行循环处理的设备,主要有表面冷却器、风机和集水盘组成,风机盘管有明装、暗装、立式、柜式等多种形式。
3.冷却塔水冷式冷水机组需要大量的冷却水对设备进行冷却,使升温后的冷却水与室外空气进行强制热、湿交换,使之降温从而可以循环使用。
4.水泵空调系统中的冷却和冷冻水在循环运行时为克服设备和管道阻力,需在系统中安设水泵。
5.控制装臵为了确保机械设备的安全运行和空调装臵优化工作,在系统中需要安装许多控制仪表,如温度计、压力计、低压保护、水流断水保护等,有的设备设施还设有自动控制器如室温自动控制,制冷机冷量自动调节等。
6.管道系统空调系统中回风道、风阀、防火阀、冷冻水供回水管道、凝结水管道及附件、阀门等也是空调系统一个重要组成部分。
风道的截面形状有圆形、矩形两种,所使用材料有玻璃钢、镀锌铁皮、不锈钢等。
水管道常用的有焊接钢管、无缝钢管等。
二、空调系统的运行管理空调系统的设备管理是设施管理业务特别是机电系统中的一项重要工作,空调系统的设备工艺技术复杂,建造费用高,运行中能源消耗也很大,因此,无论是空调系统的日常操作、日常运行管理还是维护保养,都应有专业管理队伍,配套的规章制度,严格的管理标准和明确的职责。
(一)运行管理的内容1.中央空调的资料管理设施管理人员最好能在工程项目的建设阶段就参与到系统调试、工程验收等工作中,这样可以对整个装臵的技术状态和质量水平了如指掌,熟悉线路走向和隐蔽工程特征,有利于在管理工作中重点加强对系统关键部位、薄弱环节的监控,易于判断异常状态和排除故障,因此负责空调设备设施管理的人员应做好以下几项工作:接收完整的空调施工图尤其是对原设计进行了修改和补充后的竣工图;收集所有使用设备的产品样本和使用说明书;查验有关施工记录,重点确认设备调试、系统调试、隐蔽工程验收、水压试验等应符合规范及规定标准。
中央空调系统简介

中央空调系统简介中央空调的概念:中央空调系统是一种集中供冷系统,是由一套或多套制冷系统通过冷热水源带动多个末端的方式来达到调节室内空气温度、湿度、气流速度及洁净度的空调系统。
中央空调系统的架构:中央空调系统主要由冷水机组、冷却塔、水泵、板式换热器、分集水器、补水系统、水质处理系统、末端空调设备、管路系统、自动控制系统、配电系统等构成。
冷水机组——中央空调系统的核心设备,可制备符合工艺要求的冷冻水冷却塔——中央空调系统的核心设备,通过水蒸发吸热的特性来降低水温的设备水泵——中央空调系统的核心设备,为冷冻水、冷却水提供动力,完成水路的持续循环板式换热器——冬季冷水机组不开启时,完成冷却水与冷冻水之间的热交换分集水器——将一路水分多路水,或者是多路水集中成一路水的设备,保障各分路水力平衡,不出现缺水的情况补水系统——为冷却水及冷冻水系统补充损耗的水,冷却水可直补自来水,冷冻水须补充去除该镁离子的软水水质处理系统——为冷却水及冷冻水系统提供符合水质条件的补水及处理冷却水循环水水质末端空调设备——主要使用冷冻水型机房专用空调和列间空调,为机房降温管路系统——输送冷冻水及冷却水控制系统——完成制冷系统的设备启停、手自动运行,远程运行配电设备——为冷冻站设备提供电源及本地控制中央空调系统图:中央空调系统循环流程:冷冻水循环流程:通过末端热交换后的冷冻水回水,由水泵泵入冷水机组蒸发器降温后,再返回到末端。
冷却水循环流程:通过冷却塔散热后的冷却水回水,由水泵泵入冷水机组冷凝器升温后,再返回冷却塔顶部冷水机组冷媒循环流程:蒸发器的低温低压的气态制冷剂被吸入压缩机,经过压缩机压缩变成高温高压的气态制冷剂,后排入冷凝器,与冷却水进行换热后变成高压的液态制冷剂,再通过膨胀阀节流进入蒸发器,与冷冻水换热后变成低压气态制冷剂,如此反复循环。
中央空调系统的组成

中央空调系统的组成中央空调系统通常由以下 5 个部分组成:1. 空气处理设备空气处理设备的作用是将空气处理到一定的状态,有集中处理空气的空调机组、集中处理新风的新风机组和设在空调机房内处理空气的末端设备——风机盘管机组等。
2. 冷源和热源冷源和热源是实现空气处理过程所必需的。
冷源是为了空气处理设备集中提供一定温度的冷媒水。
工程中常见的空调用冷水机组。
热源是为了空气处理设备集中提供一定温度的热媒水,工程中常见的空调热源有:锅炉房、城市热网和热交换站、燃油或燃气的中央热水机组及直燃式溴化锂吸收式冷热水机组。
3. 空调风系统空调风系统的作用是将来自空气处理设备的空气通过送风风管系统送入空调房间内,同时从房间内抽回一定量的空气(即回风)。
经过回风风管系统送至空气处理设备前,其中少量的空气被排至室外,而大部分被重复利用。
空调送风系统包括通风机、送回风风管、风量调节阀、防火阀、消声器、风机减震器和空调房间内的送风散流器、回风口等。
4.空调水系统空调水系统包括冷媒水系统和冷却水系统两部分组成,另外还有热媒水系统。
冷媒水系统是将冷水机组制出的冷冻水通过水泵输送到空气处理设备,将冷量经过热交换后返回到冷水机组进行第二次循环。
该系统通常采用闭式循环系统。
主要设备有:冷冻水水泵、膨胀水箱、分水器、集水器、自动排气阀、水过滤器、水量调节阀和排污阀和控制仪表等。
对于冷媒水要求高的冷水机组还要相应的设置软化水设备、补水水箱和补水水泵等。
冷却水系统是将冷水机组冷凝器的出水送到冷却塔,在冷却塔内散热后经水过滤器过滤杂质后进入冷却水泵,送入冷凝器对冷凝器进行降温散热。
形成冷却回路。
在冬季运行时,冷源机组和热源要经过切换。
5.控制、检测和保护系统为了保证空调系统制冷系统和空气调节系统正常运行,在室外环境温度发生变化时,自动或人工调节运行参数,确保空调房间的热湿负荷。
当系统内发生故障时系统的保护系统动作,停机保护,确保安全。
普通集中式空调系统普通集中式空调是全空气、低速、定风量、单风管的系统,也是工程中最常见的。
中央空调的结构和原理精讲

对照图例说出中央空调的基本组成 辨别中央空调的种类 对照样图说出空气调节系统的结构和基本原理 分析管路系统的结构和布置
课程结束后,学员能够:
中央空调的基本组成
空气处理部分 冷热源部分 空气输送和分配 自动控制部分
中央空调的基本组成
袋式过滤器
表冷器
3、 空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷 ,典型 装置是风机盘管加新风系统
4、 制冷剂式空调系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
中央空调系统的分类(续)
空气处理装置(加热、制冷、加湿、除湿)
新风机组
新风
新风
冷冻水
回风
风管
风机盘管
中央空调系统的分类(续)
中央空调风系统
送风机
滴水盘
新回风混合段
空气过滤段
表冷段
风机送风段
风量调节阀
中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调
空气处理设备和送、回风机等集中设在空调机房 内,通过送、回风管道与被调节的空调场所相连, 对空气进行集中处理和分配
中央空调系统的分类(续)
2、半集中式空调
送入空调房间的新风由空调机房集中处理,空 调房间内的空气由分散在房间内的装置处理的 系统
新回风混合段
空气过滤段
表冷段
风机送风段
风量调节阀
中央空调风系统(续)
三、空调系统末端设备和零部件
装配式空调机组
中央空调风系统(续)
三、空调系统末端设备和零部件
装配式空调机组
吊顶式空调机组
立式空调机组
卧式空调机组
中央空调风系统(续)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
核心提示:讯中央空调的分类一、按照能源方式分类:1、电制冷空调2、溴化锂制冷空调3、其他能源空调二、电制冷空调是我们用到最多的空调形式,具体谈谈电制冷空调的分类:按照冷却方式分类:1、风冷:冷凝器采用强制空气对流的方式进行换热,家用空调基本上都是这种,风冷空调又有单冷型和热泵型两种,单冷型顾名思义只可以夏天制冷,热泵型既可以夏天制冷又可以冬天制热。
2、水冷:从冷凝器散发的热量用水流进行冷却,为达到节水的目的讯中央空调的分类一、按照能源方式分类:1、电制冷空调2、溴化锂制冷空调3、其他能源空调二、电制冷空调是我们用到最多的空调形式,具体谈谈电制冷空调的分类:按照冷却方式分类:1、风冷:冷凝器采用强制空气对流的方式进行换热,家用空调基本上都是这种,风冷空调又有单冷型和热泵型两种,单冷型顾名思义只可以夏天制冷,热泵型既可以夏天制冷又可以冬天制热。
2、水冷:从冷凝器散发的热量用水流进行冷却,为达到节水的目的,冷凝器出来的冷却水被水泵输送到冷却水塔,与空气进行热交换后在回到冷凝器。
水冷系统一般只能制冷。
按照主机压缩机的形式分类:1、活塞式压缩机:是早期空调曾普遍使用的压缩机,因为零部件过多,故障率较高,且生产成本也比较高,运行稳定性差,压缩机抗液击的能力差,现在已经很少使用。
2、涡旋式压缩机:目前使用频率很高的一种压缩机,压缩机由定盘、动盘、电机、机体四大部分组成,最大的特点是零部件少,运行稳定性高,使用寿命长,广泛的运用于小型制冷机组,如后面讲到的模块机、家用空调等。
3、螺杆式压缩机:在大型中央空调主机上使用最频繁的压缩机,其特点是零部件少、稳定性高、使用寿命长、维修方便等,还有很重要的一点是螺杆机的能效比很高,同样的制冷量,螺杆机比活塞机节能25%以上。
螺杆机有单螺杆和双螺杆之分。
4、离心式压缩机:离心机的外观看起来就像是个大的离心式水泵,其结构和水泵结构也比较相似。
离心式压缩机往往用在功率比较大的中央空调主机上,特点是单机制冷量大,结构简单、性能可靠、运行稳定,由于其对生产工艺的要求很高,目前只有几家国际大公司,如特灵、约克等大规模的生产销售,国产品牌美的在重庆的工厂也可以生产。
按照室内系统的不同分类:1、氟系统:室内机和主机之间由铜管连接,铜管里面运行的是制冷剂,制冷剂直接在室内机蒸发吸热。
常用于家用空调和商用空调,因其特点,系统不可能做的很大。
2、水系统:室内系统和主机由水管道连接,管道里面运行的是低温水(7℃),低温的水在室内机(风机盘管)吸取热量之后回流到主机。
在大型中央空调系统里面使用最广。
3、空气系统:由空气处理机直接把空气处理到所需要的温度,在由风管通道将风送到所需要的房间,特点是很容易引进新风。
在安装上对空间的高度有一定要求,同时在经济性上要差一些。
三、常见的几种空调主机名称1、螺杆式水冷冷水机组制冷量大2、涡旋式水冷冷水机组较少采用3、离心式水冷冷水机组制冷量很大4、风冷螺杆冷水、热泵机组制冷量大,不需要冷却塔、专门的空调机房5、风冷模块冷水、热泵机组制冷量适中,不需要冷却塔、专门的空调机房6、大型风冷涡旋冷水、热泵机组制冷量大,和风冷模块形式完全相同7、小型户式水系统空调机组制冷量小,适合家庭使用8、小型变频多联空调机组制冷量小适合家庭使用空调知识(1)1、空调制冷运行原理(以家用空调为例)空调在作制冷运行时,低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体,高温高压的制冷剂气体在室外换热器中放热(通过冷凝器冷凝)变成中温高压的液体(热量通过室外循环空气带走),中温高压的液体再经过节流部件节流降压后变为低温低压的液体,低温低压的液体制冷剂在室内换热器中吸热蒸发后变为低温低压的气体(室内空气经过换热器表面被冷却降温,达到使室内温度下降的目的),低温低压的制冷剂气体再被压缩机吸入,如此循环。
2、空调制热运行原理(以家用空调为例)低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体,高温高压的制冷剂气体在室内换热器中放热变成中温高压的液体(室内空气经过换热器表面被加热,达到使室内温度升高的目的),中温高压的液体再经过节流部件节流降压后变为低温低压的液体,低温低压的液体制冷剂在室外换热器中吸热蒸发后变为低温低压的气体(室外空气经过换热器表面被冷却降温),低温低压的气体再被压缩机吸入,如此循环!3、空调机组的分类空调机组按空气处理的要求可分为:⑴冷、热风机——仅实现对室内空气温度的调节和控制;⑵除湿机——仅实现对室内空气的湿度调节;电源:可以是单相220V,也可以是三相380V。
一些工作电源为60赫兹的空调器,可以运行于50赫兹的电压下。
但反之,禁止。
60赫兹下运转的二级电动机同步转速为3500,在50赫兹下运转降为2900。
故随着电源频率下降,空调器的制冷量也同时减少,噪声也随之降低。
国家标准规定名义制冷量的测试条件为:室内干球温度为27度,湿球温度为19.5度;室外干球温度为35度,湿球温度为24度。
国家还规定,允许空调器的实际制冷量可比名义值低8%。
空调器的性能系数(能效比):性能系数,又叫能效比或制冷系数,它是指空调器制冷运行时,制冷量与所消耗总功率之比,其单位为W/W,即:ERR=实际制冷量/实际消耗总功率(W/W)=铭牌制冷量/铭牌输入功率(W/W)性能系数的物理意义就是每消耗1 W电能所能产生的冷量数,所以制冷系数高的空调器,产生同等冷量就比较省电。
对空调器的噪音有一定的要求,一般要求低于60分贝。
空调知识(2)5、变频式空调器的原理和特性工作原理和特点:变频式空调器的工作原理是压缩机由变频式电动机拖动,电源变频器输出频率变化的交流电给电动机,使电动机的转速可以根据室内制冷量的需要而连续变化,最终压缩机的制冷量达到连续变化的自动控制。
为了配合制冷量的连续变化,空调器制冷系统中采用了新颖的电子膨胀阀,由脉冲电动机开关阀芯,快速控制进入蒸发器的制冷剂流量。
变频式空调器的制冷系统由压缩机,室内换热器。
室外换热器,电磁四通阀,电子膨胀阀,除霜二通阀,毛细管等部件组成,由微电脑控制电子膨胀阀的开度,保持适当的制冷剂流量。
在室外换热器除霜的短时间里,制冷剂通过除霜二通电磁阀进入室外换热器加热换热器除霜,结束后阀关闭,恢复正常的工况运行。
6、空调系统主要部件介绍空调系统有四大件,它们是压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心,也是系统动力的源泉。
整个空调的动力,全部由压缩机来提供,压缩机就相当于把一个实物由低势位搬到高势位地方去,在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体,最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理,压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功,以减少压缩室容积,提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气,再将该动量转为压力。
根据压缩方式,容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机结构上来看,又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外,通过传动装置(传动带或联轴节)与原动机相连接。
在伸出部分必须有轴封装置,使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体,装在同一机体内,因而可以取消轴封装置,避免了泄漏制冷剂的可能。
这样,电动机便处于四周是制冷剂的环境中,称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接,因此和开启式一样可以拆开维修。
全封闭式的机体则装在一个焊接起来的外壳中,无法拆开维修。
2.换热器根据在空调上的作用不同,可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
(1).冷凝器:冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质(水或空气)带走。
冷凝器按其冷却介质和冷却的方式,可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器冷凝器中制冷剂的热量被冷却水带走。
冷却水可以一次流过,也可以循环使用。
当循环使用时,需设置冷却塔或冷却水池。
水冷式冷凝器分为壳管式、套管式、板式、螺旋板式等几种类型。
②、空气冷却式冷凝器冷凝器中制冷剂放出的热量被空气带走,制冷剂在管内冷凝。
这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。
通常,空气冷却式冷凝器也叫风冷冷凝器。
③、水和空气联合冷却式冷凝器冷凝器中制冷剂放出的热量同时由冷却水和空气带走,冷却水在管外喷淋蒸发时,吸收气化潜热,使管内制冷剂冷却和冷凝,因此耗水量少。
这类冷凝器中有淋水式冷凝器和蒸发式冷凝器两种类型。
(2).蒸发器:蒸发器的作用是利用液态低温制冷剂在低压下易蒸发,转变为蒸气并吸收被冷却介质的热量,达到制冷目的。
蒸发器的种类:蒸发器按冷却介质的不同,分为冷却液体载冷剂、冷却空气或其他气体的两大类型。
在冷却液体载冷剂的蒸发器中,有水箱式(沉浸式)蒸发器(包括立管式、螺旋管式、蛇型式)、板式蒸发器、螺旋板式蒸发器、壳管式蒸发器(包括卧式蒸发器、干式蒸发器)等。
在冷却空气蒸发器中,有空调用翅片蒸发器、冷冻冷藏用空气空气冷却器(冷风机)及排管蒸发器等。
小型别墅式及模块化风冷热泵冷热水机组的水侧换热器的型式有:套管式,板式及立式盘管式。
整体式机组一般使用干式壳管式换热器。
套管式换热器的特点为结构简单,价格低,传热性能好,问题是阻力损失大,水垢不易清除,加工时特别注意不应使内管破裂或损伤,否则,水进入制冷系统,导致系统故障和压缩机损坏。
立式盘管式换热器结构简单,价格便宜,但要特别注意制冷时的回油问题。
板式换热器传热效率高,一般为壳管式的3倍,所以体积小,结构紧凑,使用中要注意的问题是,板间间隙小,容易结垢,对水质要求高,若水阻塞,会造成蒸发器温度下降,板间结冰,冻裂,由于板壁薄,也容易产生机械损伤,在水质差的地方,板实换热器的问题较多,其价格也比较高。
中大型整体式机组使用的干式壳管式换热器,管内走制冷剂,管外走水,夏季运行时水冻结的危险性小,结构紧凑,腐蚀缓慢,但冬季作为冷凝器使用时,制冷剂在管内冷凝,其传热系数比制冷剂在管外冷凝小。
热泵型冷水机组中的制冷剂一水换热器以采用波纹状的内螺纹管比较合适。
各种水侧换热器各有其特点,对于套管式和立式盘管式换热器,要注意在设计与制造时要解决其主要问题,使用板式换热器还应使用户了解其特点,重视水质问题。
水侧换热器要有有效防冻保护。
(3).节流部件节流部件节流部件是制冷系统不可缺少的四大部件之一。
