任务气门组的拆装
气门组的拆装
， 防
偏
斜
上
大
下
小
，
呈
锥
形
制定计划
活学活用
5、从上至下取下气门
4、取下气门弹簧座及气门弹簧
6、摆放整齐
制定计划 活学活用
排气门
进气门
气门组的组成
锁片
气门弹簧
气门弹簧座
制定计划 活学活用
1、清洁气门、气缸盖表面、气门座
2、从下至上装入气门
进
大
排
小
，
防
进气门 排气门
装 错
制定计划
3、压紧气门弹簧
评价反馈
ห้องสมุดไป่ตู้
牛刀小试
一、以小组为单位，对任务完成情况进行成果展示和反思。 二、小组在成果展示过程中进行组内互评和教师点评。
作业布置
为补偿零件受热后的膨胀量
完善无瑕
1、回答气组拆装流程？ 2、气门的分类及结构组成？
再见 THANK YOU
活学活用
压紧位置需注意，保证中心垂直（同拆卸）。
4、装入气门锁片
不 急 不 躁 找 入 口
5、松开气门拆装钳
6、检查气门锁片安装情况 用橡皮锤轻敲锁片，确认锁片是否安装到位。
7、还原气门拆装钳
实施计划、检查控制
牛刀小试
一、每组分配好任务，进行动手操作。 二、操作过程进行巡回指导 三、过程评估员进行考核
知识点回顾
1.气门传动组的组成
知识点回顾
一、 气门组零件的结构
气门组组要是由:
气门、 气门座、 气门导管、 气门弹簧、 弹簧座圈、 气门锁夹等零件组成的。
课程导入
张先生有一辆桑塔娜，行驶了6万公里，可是最近他发现他的爱车在启动的情况下，点火多 次不能启动，感觉到加速无力，油门踏板发闷，并且排气管时有冒蓝烟或放炮现象，其它 系统正常，问题出现在机械故障。
气门组的拆装与检测步骤
气门组的拆装与检测步骤
气门组的拆装与检测步骤通常如下：
1. 准备工作：在拆装气门组之前，首先需要确保发动机已经冷却，并拆下冷却系统的相关连接件，以避免发生烫伤事故。
2. 拆卸：将气门盖拆下，并逐个拧下每个气门螺栓。
然后，将每个气门杆和气门杆密封拧下，并清洁净化。
3. 检测：使用专业的测量工具，如游标卡尺和万用表等，对气门杆进行检测。
检查气门杆是否磨损或变形，并量取其长度和直径。
此外，还需要对气门导管进行清洁和检查，以确保其通畅性。
4. 更换：如果发现气门杆或气门导管存在严重的磨损或损坏，需要及时更换。
同时，在更换新的气门杆时，还需要涂抹一层机油以减少摩擦，并确保气门间隙的正确调整。
5. 安装：将更换后的气门杆和气门杆密封按照正确的顺序装回气门盖上，并逐个拧紧气门螺栓，以确保气门杆稳固地固定在发动机上。
6. 检测：装配完成后，使用万用表等工具对气门杆进行电路测试，以确保其正常工作。
此外，还需要对整个气门组进行漏气测试，以确保气门的密封性和正常工作。
7. 调整：根据实际情况，对气门间隙进行调整，以保证发动机
的正常工作。
同时，也要注意校正气门间隙的相关参数，以确保每个气门都保持适当的间隙。
总之，拆装和检测气门组是一项繁琐且精细的工作，需要专业的工具和技术来完成。
因此，在进行该项工作时，最好由经验丰富的技术人员或专业维修机构来完成。
任务九-气门组的拆装与检查-PPT
拓展与提高
对气门与气门座的配合要求是： 1、气门与座圈的工作锥面角度应一致。为改善气门与气门座圈的磨合 性能，磨削气门的工作锥面时，其锥面角度比座圈小O.5°～l°。 2、气门与座圈的密封带宽度应符合原设计规定，一般为1.2～2.5mm。 排气门大于进气门的宽度；柴油机的宽度大于汽油机的宽度。密封带 宽度过小，将使气门磨损加剧；宽度过大，容易烧蚀气门。 3、气门工作锥面与杆部的同轴度误差应不大于0.05mm。 4、气门杆与导管的配合间隙应符合原厂规定。
（2)气门头部边缘的厚度小于1mm。因为气门头圆柱部分厚度过小会 增大燃烧室容积，影响发动机工作的平稳性，同时使气门头的强度降 低；此外，在气门落入座圈的瞬间，尤其是重型柴油机的气门，在高 冲击波的作用下可能会出现振弹，容易引起密封带的烧蚀。
（3）气门尾端的磨损大于0.5mm。
（4）气门杆的直线度误差大于0.05mm时，应予更换或校直，校直后的 直线度误差不得大于0.02mm。气门杆的直线度检查方法如图所示。将 气门杆部支撑在两只V形支架上，用百分表检查气门杆中部，检查时将 百分表触头与气门杆接触，将气门杆转动一周，百分表摆差的一半， 即为气门杆的直线度误差。
（4）用塑料贴面的锤子，轻轻敲击气门杆顶端，以保证配合完好。 （5）安装气门挺杆和填隙片。用手检查气门挺杆，气门挺杆应转动 自如。再安装汽缸盖。
敲击气门杆
3.气门的耗损与检验
气门的常见耗损：气门杆部的磨损，气门工作面磨损与烧蚀，以及 气门杆的弯曲变形等。 气门出现下列耗损之一时，应予更换： （1）载货汽车的气门杆的磨损量大于0.10mm，轿车的气门杆的磨损大 于0.05mm，或出现明显的台阶形磨损。磨损程度测量方法如图所示。
任务--气门组的拆装

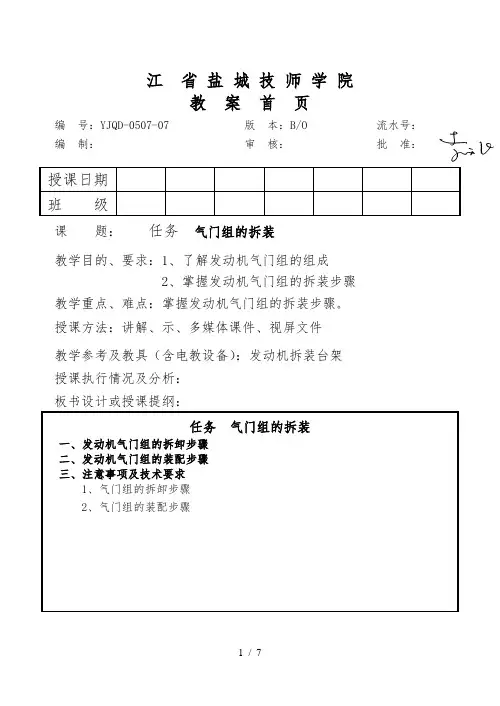

江省盐城技师学院教案首页编号：YJQD-0507-07 版本：B/O 流水号：编制：审核：批准：授课日期班级课题：任务气门组的拆装教学目的、要求：1、了解发动机气门组的组成2、掌握发动机气门组的拆装步骤教学重点、难点：掌握发动机气门组的拆装步骤。
授课方法：讲解、示、多媒体课件、视屏文件教学参考及教具（含电教设备）：发动机拆装台架授课执行情况及分析：板书设计或授课提纲：任务气门组的拆装一、发动机气门组的拆卸步骤二、发动机气门组的装配步骤三、注意事项及技术要求1、气门组的拆卸步骤2、气门组的装配步骤任务气门组的拆装Ⅰ入门指导一、组织教学1、组织学生进入实习教室，检查学生的出勤情况，工作服穿戴，校牌配带情况。
2、对学生进行实习文明安全教育。
3、复习提问二、相关知识配气机构的功用是根据发动机的工作顺序和工作过程，定时开起和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸排出。
气门组包括气门、气门导管、气门座、弹簧座、气门弹簧、锁片等零件。
气门传动组一般由摇臂、摇臂轴、推杆、挺柱、凸轮轴和正时齿轮组成（桑塔纳2000AJR发动机没有摇臂、摇臂轴和推杆）。
气门组及气门传动组1-凸轮轴 2-半圆键 3-凸轮轴油封 4-凸轮轴正时齿轮 5-挺柱体 6-气门锁片7-上气门弹簧座8-气门弹簧 9-气门油封 10-气门导管 11-进气门座 12-排气门座13-进气门 14-排气门15-紧轮 16-水泵齿形带轮 17-正时齿形带 18-曲轴正时齿形带轮桑塔纳轿车发动机上采用的气门顶置凸轮轴上置式配气机构，与同类上置凸轮轴式配气机构相比有较大不同。
它取消了凸轮支座和摇臂等零件，凸轮轴，直接装在由缸盖上平面和五个轴承孔合成的轴承孔。
Ⅱ示指导实习步骤一、操作前准备工作1.学生将工位卫生清理干净，准备好所需的工具、物品等。
2.检查拆装台架完整情况、是否安全固定。
提示：培养良好的工作习惯，做好事前准备，有利于安全操作和提高工作效率。
气门组的拆卸教案
气门弹簧座固定方式：
气门弹簧座分为两种固定方式锁销式固定和锁片式固定。（固定方式见教材）
3、专用工具介绍：在这里只需要点出需要用到专用工具进行拆卸的部件名称和专用工具名称具体使用方法，需要学生自己查阅指导书和教材。
型式：（图片见教材）
a.圆柱螺旋弹簧（普通）
b.变螺距的圆柱弹簧：工作时工作圈数不是常数，振动频率经常变化，防止弹簧与气门产生共振，使弹簧在工作中不易折断（造成气门关闭不严）。
c.同心安装的双弹簧：作用是可以防止共振（两根弹簧的振动频率不一样）；可以降低气门弹簧的高度；可以提高工作的可靠性（一个坏了，另外一个可以继续工作；并且二者旋向相反，防止折断后卡死。
个人任务训练
完成个人任务报告中相关知识点理论测试
四、任务总结：
（一）小组长总结：
（二）教师总结：
教学
反思
教学过程中，在拆卸之前对气门组结构的认识非常重要，一定要紧扣实训任务；教学过程中要把控好时间，资料整理的时间不要太长，老师的引导很重要适当的实例来解释抽象原理能够让学生记忆更深刻理解更到位；在操作过程中遇到与理论的知识点要适当的解答，加深他们的印象；总结时让学生自己找到答案很重要，老师针对前期的问题适当的引导。
总结学生的回答：同学们观察的非常仔细，气门组的部件说的很完整。那么今天我们要进行的任务就是气门组的拆卸，在开始拆卸任务之前，我们先来共同学习要掌握汽车专业知识及技能。
二、学习新课
这节课我们先了解气门组各部件的基础知识。
我们以卡罗拉直列四缸为例
气门组的组成：（这里作为学生的一个回顾任务，已经在刚才的课程介绍阶段完成了）
3）气门座
气门组的构造与拆装教学设计教案
气门组的构造与拆装（2课时）一、教材分析本教学设计方案选自高等教育出版社孔宪峰主编的《汽车发动机构造与维修》第三章“配气机构的构造与维修”中的“气门组的构造与拆装”。
第三章“配气机构的构造与维修”是重点章节。
气门组是配气机构重要的组成部分，气门组的性能良好与否对发动机的功率、油耗和排气污染等影响很大。
二、学情分析授课班级为汽车运用及维修专业二年级学生，班里的学生有共同的特点：①具备了一定的发动机结构的知识；②掌握了一定的工具正确使用方法；③实操课兴趣浓厚，理论课程的学习有困难。
三、教学目标①理解气门组的基本知识理论②掌握气门组结构与拆装；③培养良好的安全和卫生习惯。
四、教学重难点重点①掌握气门组拆装基本操作过程难点①气门组拆装基本操作过程中的规范性五、教学方法任务驱动法、情景创设法、示范教学法等六、板书设计（一）气门组组件的认识1、气门锁片2、气门导管3、气门弹簧4、油封5、气门座6、气门（二）气门组拆装七、教学过程阶段教学内容教师活动学生活动教学意图旧课复习（3分钟）一、配气机构：1、作用2、组成提问，归纳回答、聆听，跟着老师的思路回顾旧知识复习旧知识，为引入新课奠定基础。
新课引入（3分钟）故障案例分析早晨发动机起动后排气管有冒蓝烟的现象，怠速工作一会儿后就不冒蓝烟了，其他一切正常。
创建情境，提供引导，导入新课思考，分析，回答通过案例的引入，提高学生对课程的兴趣新知学习（32分钟）一、气门组组件知识介绍1、气门锁片2、气门导管3、气门弹簧4、油封5、气门座6、气门（一）气门作用：密封进排气道类型：进气门排气门组成：头部（封闭气道）杆身（导向及导热作用）气门锥角：功用：接触良好，密封45°进、排气门。
30°进气门（二）、气门座功用：密封，散热类型：直接在气缸盖上镗出单独制成气门座圈（三）、气门导管功用：导向、导热安装时，注意高度！伸入深度应适量。
锥度可减少气通过文字，结合图片，讲解，有效组织教学认知过程，以有效吸引学生注意力，注意课堂学习效率和课堂纪律状况。
4任务书-发动机气门组的拆卸、检查和装配
发动机气门组的拆卸、检查和装配任务书
一.实训任务：实训内容为发动机气门机构的检修。
要求在规定时间内，按照维修手册要求对发动机气门机构进行检查、测量，并根据测量结果进行分析做出零件好坏及维修方案的判断。
重点考核工量具选择与使用、零部件检查及测量、作业规范及安全，并正确填写《发动机气门机构的拆卸、检查和装配维修记录表》。
二.实训器材：科鲁兹1.6L发动机（LDE）汽缸盖总成（含进排气门组，不含进、排气歧管和正时齿轮、汽缸垫等附件，并已拆除气门室盖）一套。
3.实训步骤
（1）拆卸指定的某一个气缸的全部进气门和排气门组件；
（2）对该气缸（两组四个进排气门）中指定其中的一组进、排气门进行：
①外观检查；
②进、排气门的长度测量；
③进、排气门头部的直径测量；
④进、排气门锥面上的接触面宽度测量；
⑤气缸盖上该组进、排气门座的接触面宽度测量，使用红印油
检查检测；
⑥该组进、排气门对气门座的同心度检查；
⑦气门与气门座接触面的位置检查检测。
（3）填写作业记录表和维修工单；
（4）清洁零部件；
（5）装配进、排气门组；（6）清洁整理打扫工位。
3-1气门组的拆装与检测ppt课件
概述
1．配气机构的功用
根据发动机的工作顺序和各缸工作循环的要求，定时开启和 关闭进、排气门，使新鲜可燃混合气（汽油机）或空气（柴 油机）准时进入气缸，废气得以及时排出气缸。 首先要保证进气充分。 同时，废气要排除干净。 其次，配气机构的运动件应该具有较小的质量和较大的刚 度，以使配气机构具有良好的动力特性。
2）使用游标卡尺，测量气门弹簧的自由长度，查手册与标准 值进行比较。如不符合要求应更换。
49
3）用钢角尺测量气门弹簧的偏移量。查手册与标准值进行比 较。如不符合要求应更换。
50
思考题
教材
P181
51
26
2）气门导管
功用
导向作用、导热作用
材料
由于工作温度较高（约500k）且润滑困难，故常用灰铸铁、 球墨铸铁或铁基、铜基粉末冶金材料制成。
27
结构
外表面加工精度较高，与缸盖是过盈配合； 导管内孔精铰，且与气门杆之间留有0.05～0.12mm的间隙。 有的发动机用卡环定位，防止松脱。
12
13
3．配气正时（配气相位）
以曲轴转角表示的进、排气门开闭时刻及其开启的持续时间 称作配气正时（配气相位）
现代发动机都采用延长进、排气时间，使气门早开晚关，以 改善进、排气状况，提高发动机的动力性。
14
15
16
气门组结构
组成
气门组包括气门、气门座 、气门导管、气门弹簧、气门锁片 和油封等。
37
5）用尖嘴钳钳住气门油封底部的金属部分，拆下气门杆油封 （也可用气门油封钳）。
6）用一字螺丝刀撬起气门弹簧座，用磁性手柄吸出气门弹簧 座。
38
2.检测气门
1）清洁气门。使用衬垫刮刀，刮除气门头部上所有积碳。 2）检查气门外观。气门出现裂纹、烧蚀较严重、气门头歪斜
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
———————————————————————————————— 作者:
———————————————————————————————— 日期：
江苏省盐城技师学院
教案首页
编 号:YJＱD-050７-０７ 版 本：B／O 流水号：
编 制： 审 核: 批 准：
授课日期
班级
课题：任务气门组的拆装
7－上气门弹簧座８－气门弹簧９-气门油封10－气门导管11－进气门座１2-排气门座
13-进气门１4-排气门15-张紧轮1６-水泵齿形带轮17-正时齿形带１８－曲轴正时齿形带轮
桑塔纳轿车发动机上采用的气门顶置凸轮轴上置式配气机构,与同类上置凸轮轴式配气机
教学目的、要求：１、了解发动机气门组的组成
２、掌握发动机气门组的拆装步骤
教学重点、难点:掌握发动机气门组的拆装步骤。
授课方法:讲解、示范、多媒体课件、视屏文件
教学参考及教具（含电教设备）:发动机拆装台架
授课执行情况及分析:
板书设计或授课提纲:
任务气门组的拆装
一、发动机气门组的拆卸步骤
二、发动机气门组的装配步骤
使可燃混合气或空气进入气缸，并使废气从气缸内排出。
气门组包括气门、气门导管、气门座、弹簧座、气门弹簧、锁片等零件。
气门传动组一般由摇臂、摇臂轴、推杆、挺柱、凸轮轴和正时齿轮组成(桑塔纳2000AＪR
发动机没有摇臂、摇臂轴和推杆)。
气门组及气门传动组
１-凸轮轴2－半圆键３－凸轮轴油封4－凸轮轴正时齿轮5-挺柱体6-气门锁片
三、注意事项及技术组的拆装
Ⅰ入门指导
一、组织教学
1、组织学生进入实习教室,检查学生的出勤情况,工作服穿戴,校牌配带情况。
2、对学生进行实习文明安全教育。
3、复习提问
二、相关知识
配气机构的功用是根据发动机的工作顺序和工作过程，定时开起和关闭进气门和排气门,
