【CN209952482U】一种净化黄磷尾气的装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920429219.1(22)申请日 2019.04.01(73)专利权人 四川晨光工程设计院有限公司地址 610041 四川省成都市武侯区倪家桥路2号(72)发明人 罗秋生 蒋贵仲 杨宏美 苟灵红 (74)专利代理机构 成都天嘉专利事务所(普通合伙) 51211代理人 向丹(51)Int.Cl.B01D 47/06(2006.01)B01D 53/75(2006.01)B01D 53/86(2006.01)B01D 53/52(2006.01)B01D 53/48(2006.01)B01D 53/68(2006.01)B01D 53/04(2006.01)B01D 50/00(2006.01)
(54)实用新型名称一种净化黄磷尾气的装置(57)摘要本实用新型公开了一种净化黄磷尾气的装置，包括依次连接的洗涤塔、脱硫塔、固定床以及吸附组件，洗涤塔上设黄磷尾气进口，固定床内填充脱磷吸附剂，吸附组件包括变温吸附床，变温吸附床上设初净化气出口。本实用新型采用依次连接的洗涤塔、脱硫塔、固定床以及吸附组件组成，黄磷尾气经水洗、脱硫、脱磷、变温吸附后得到初净化气，不仅可用于锅炉产蒸汽、发电以及对CO杂质要求不高的工业装置，更解决了现有技术装置运行费用高，操作不稳定以及废水排放
量大等缺点。
权利要求书1页 说明书5页 附图1页CN 209952482 U2020.01.17
CN 209952482
U1.一种净化黄磷尾气的装置，其特征在于：包括依次连接的洗涤塔、脱硫塔、固定床以及吸附组件，洗涤塔上设黄磷尾气进口，固定床内填充脱磷吸附剂，吸附组件包括变温吸附床，变温吸附床上设初净化气出口。2.根据权利要求1所述的一种净化黄磷尾气的装置，其特征在于：还包括依次连接的精脱硫塔、精脱硫脱砷塔以及精脱氟塔，初净化气出口连接精脱硫塔，精脱氟塔上设精净化气出口。3.根据权利要求1所述的一种净化黄磷尾气的装置，其特征在于：所述吸附组件还包括变压吸附塔组，该变压吸附塔组由串联的两级变压吸附塔组成，初净化气出口连接位于首级的变压吸附塔，位于末级的变压吸附塔上设精净化气出口。4.根据权利要求1所述的一种净化黄磷尾气的装置，其特征在于：在所述固定床内设再生脱磷吸附剂的蒸汽再生系统，固定床上设连通蒸汽再生系统的蒸汽进口和蒸汽出口。5.根据权利要求1所述的一种净化黄磷尾气的装置，其特征在于：所述变温吸附床的数量至少为5个，每一变温吸附床内至少填充两种吸附剂。6.根据权利要求1所述的一种净化黄磷尾气的装置，其特征在于：所述洗涤塔与脱硫塔
之间设增压设备。权 利 要 求 书1/1页
2CN 209952482 U
黄磷尾气的处理工艺及方法
第50卷第1期2021年1月辽 宁 化 工Lidoning Chemical IndustryVol. 50, No. 1January, 2021黄磷尾气的处理工艺及方法吴婷（辽宁省石油化工规划设计院有限公司.辽宁沈阳110004）摘 要：化工生产过程中常会产生大量有毒有害的尾气，这些尾气会对环境造成很多负面影响, 因此需要处理简要回顾了黄磷尾气常用处理工艺及方法「关键词：黄磷；尾气；工艺中图分类号：TQ110.9 文献标识码：A 文章编号：1004-0935 （ 2021 ） 01-0092-02如何对尾气进行处理一直是困扰化工生产企业 的难题，早期的尾气处理方法受技术水平的限制， 方法比较单一，处理效果很难达到预期要求。随着 尾气处理技术的不断完善，化工生产企业逐渐掌握 更多的尾气处理方法，并可以依据尾气的特性采用 不同的处理技术，并取得了积极的效果，达到了全 覆盖、高深度处理冃的。常见的尾气处理方法是使 用不同类型的催化剂，使尾气中的CO、SO2、硫化 物蒸汽等污染物转化为CO2、H2S等易处理物质， 然后直接排放或者通过加入脱硫剂进行脱硫处理， 尾气中的含硫量达到标准以后,可以直接排入大气。 例如在脱硫工艺中，常用的方法是利用“还原-吸收- 再生”过程使尾气达到环保的标准。只有设计合理的 尾气处理装置才可保证尾气处理工艺稳定运行。在黄磷生产中，国家近些年来实行了更为严格 的黄磷尾气排放标准，要求实现黄磷尾气资源化利 用，严禁直接燃烧排放。目前随着抗腐蚀材料不断 在工业领域得到应用以及黄磷尾气处理技术的提 升，黄磷尾气资源化再利用技术已经进入工业化实 施阶段，因此很多黄磷生产企业已经拥有配套的黄 磷尾气再利用装置。当然，黄磷尾气高硫、高磷的 特性使之对管道、设备等会产生严重的腐蚀作用不 容忽视.因此，黄磷尾气的大规模资源化利用技术 的推广受到了限制。我国每年约产生黄磷尾气约23 亿立方米.但资源化利用率却不足35%,大部分的 黄磷生产企业直接点天灯燃烧排放川。为了最大程度实现黄磷尾气的资源化利用，降 低黄磷尾气的处理成本以及尾气对周边环境的影 响，专家学者提出了多种黄磷尾气的资源化利用方 法。20世纪90年代，国内的企业和科研单位就曾 将黄磷尾气作为锅炉燃料进行了有益的尝试，主要 的研究方向是将黄磷尾气用作中低压锅炉的燃料， 产生的热能可以用作原料干燥和生产水蒸气等。有 的黄磷生产企业也尝试将黄磷尾气用于燃气发电或 者是利用黄磷尾气作为生产一碳化工产品生产的燃 料气叫1黄磷尾气的资源化利用方法1.1黄磷尾气的催化净化黄磷尾气中杂质的种类和含量对黄磷尾气的资 源化利用影响很大。例如，在黄磷尾气作一碳化工 原料气利用时.对黄磷尾气的成分有严格的要求， 因此黄磷尾气催化净化关键技术的开发及其工业化 水平直接决定着企业能否真正落实国家对黄磷生产 企业节能减排要求，能否真正实现黄磷尾气的资源 化利用目的。黄磷生产企业实现清洁化生产对实现 高浓度CO废气净化与资源化再利用技术的发展具 有推动和示范作用。部分高校对黄磷生产企业的尾 气净化方法进行了深入的探索，并取得了阶段性成 果，取得成果包括：根据黄磷尾气的污染特性，制 订了黄磷尾气环境污染控制的标准和技术规范；开 发出碱洗-液相催化氧化预技术实现黄磷尾气的处 理；总结了黄磷尾气中主要杂质在低温微氧条件下 进行深度催化净化的技术及理论并开发出黄磷尾气 催化净化所用的载体；开发出一系列黄磷尾气催化 净化用催化剂。1.2以黄磷尾气作为碳-化工原料气在化学工业中，CO是一种重要的化工原料， 20世纪30年代就已经岀现采用CO作为原料的有 机化合物工业产品⑶。随着CO加氧反应、罗兰反 应等基础理论的不断深入以及多种催化剂的不断涌 现，促使了黄磷尾气作为碳-化工原料气的工业化应收稿日期：2020-09-4作者简介：吴婷（1987-）,女，工程师，硕士，辽宁省抚顺市人，2013年毕业于辽宁石油化工大学分析化学专业，研究方向：

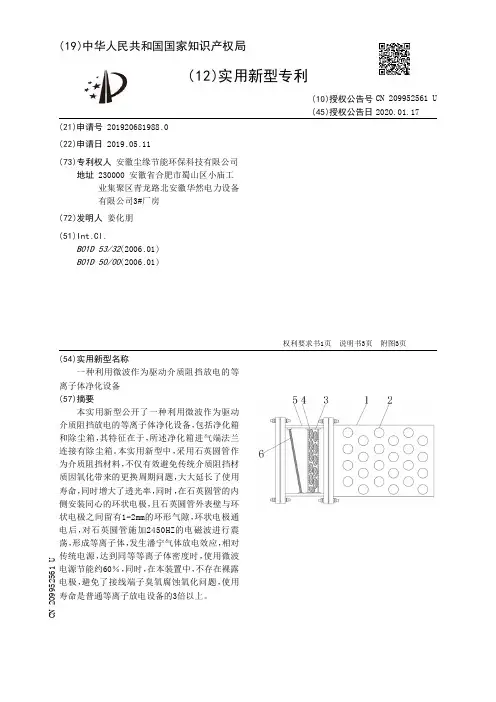

【CN209952561U】一种利用微波作为驱动介质阻挡放电的等离子体净化设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920681988.0(22)申请日 2019.05.11(73)专利权人 安徽尘缘节能环保科技有限公司地址 230000 安徽省合肥市蜀山区小庙工业集聚区青龙路北安徽华然电力设备有限公司3#厂房(72)发明人 姜化朋 (51)Int.Cl.B01D 53/32(2006.01)B01D 50/00(2006.01)
(54)实用新型名称一种利用微波作为驱动介质阻挡放电的等离子体净化设备(57)摘要本实用新型公开了一种利用微波作为驱动介质阻挡放电的等离子体净化设备，包括净化箱和除尘箱，其特征在于，所述净化箱进气端法兰连接有除尘箱。本实用新型中，采用石英圆管作为介质阻挡材料，不仅有效避免传统介质阻挡材质因氧化带来的更换周期问题，大大延长了使用寿命，同时增大了透光率，同时，在石英圆管的内侧安装同心的环状电极，且石英圆管外表壁与环状电极之间留有1-2mm的环形气隙，环状电极通电后，对石英圆管施加2450HZ的电磁波进行震荡，形成等离子体，发生潘宁气体放电效应，相对传统电源，达到同等等离子体密度时，使用微波电源节能约60％，同时，在本装置中，不存在裸露电极，避免了接线端子臭氧腐蚀氧化问题，使用
寿命是普通等离子放电设备的3倍以上。
权利要求书1页 说明书3页 附图3页CN 209952561 U2020.01.17
CN 209952561
U1.一种利用微波作为驱动介质阻挡放电的等离子体净化设备，包括净化箱(1)和除尘箱(5)，其特征在于，所述净化箱(1)进气端法兰连接有除尘箱(5)，且净化箱(1)内壁通过连接座(11)连接有封闭板(10)，并且封闭板(10)表面贯穿开设有过管孔(12)，所述净化箱(1)内部横向水平设置有石英圆管(7)，且石英圆管(7)两端穿过过管孔(12)并贯穿净化箱(1)表壁，所述石英圆管(7)两端封堵有端座(2)，且石英圆管(7)和过管孔(12)之间填充有密封垫(13)，所述石英圆管(7)内部设置有环状电极(8)，且石英圆管(7)表面对应环状电极(8)位置开设有环形气隙(9)。2.根据权利要求1所述的一种利用微波作为驱动介质阻挡放电的等离子体净化设备，其特征在于，所述石英圆管(7)设置有多个，且多个石英圆管(7)均匀分布于净化箱(1)内部，并且每列石英圆管(7)错开布置。3.根据权利要求1所述的一种利用微波作为驱动介质阻挡放电的等离子体净化设备，其特征在于，所述除尘箱(5)内部斜向安装有精密过滤网(6)，且精密过滤网(6)一侧位于除尘箱(5)内部固定连接有过滤框(3)，并且过滤框(3)内部放置有活性炭包(4)。4.根据权利要求1所述的一种利用微波作为驱动介质阻挡放电的等离子体净化设备，其特征在于，所述环形气隙(9)宽度为1-2mm。5.根据权利要求1所述的一种利用微波作为驱动介质阻挡放电的等离子体净化设备，其特征在于，所述石英圆管(7)长度为1-2m，且石英圆管(7)厚度为1mm。6.根据权利要求3所述的一种利用微波作为驱动介质阻挡放电的等离子体净化设备，其特征在于，
【CN209918529U】一种实验室万向排气罩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920225775.7(22)申请日 2019.02.22(73)专利权人 湖南长海现代实验室设备有限公司地址 410013 湖南省长沙市长沙经济技术开发区新长海广场3栋A座19楼01、03室(72)发明人 伍莉 (74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 张铁兰(51)Int.Cl.B08B 15/00(2006.01)B01D 46/30(2006.01) (54)实用新型名称一种实验室万向排气罩(57)摘要本实用新型公开了一种实验室万向排气罩，包括连接管、旋转装置、伸缩导管、关节松紧调节阀、集气罩、气流调节阀和T型滑槽，所述连接管的上端安装有排气管，所述排气管的一端开设有内螺纹，所述内螺纹内壁上螺接有柱形筒，所述柱形筒的内部设置有活性炭过滤棉，所述筒盖的外壁上安装有排气软，所述连接管的顶面固定连接有工型滑块，所述工型滑块滑动连接在T型滑槽的内部，所述伺服电机的端部通过联轴器固定连接有螺纹杆，所述螺纹杆贯穿T型滑槽的外壁安装在轴承的内环中，所述工型滑块螺接在螺纹杆的外壁上，本实用新型便于对万向排气罩进行移动，扩大排气的范围，使用比较灵活，同时便于
对实验室内的气体进行过滤。
权利要求书1页 说明书3页 附图3页CN 209918529 U2020.01.10
CN 209918529
U1.一种实验室万向排气罩，包括连接管(1)、旋转装置(2)、伸缩导管(3)、关节松紧调节阀(4)、集气罩(5)、气流调节阀(6)和T型滑槽(16)，其特征在于：所述旋转装置(2)安装在连接管(1)的底部，所述伸缩导管(3)安装在旋转装置(2)的另一端，所述关节松紧调节阀(4)安装在伸缩导管(3)的端部，所述集气罩(5)通过连接管(1)与关节松紧调节阀(4)固定连接，所述集气罩(5)与关节松紧调节阀(4)之间通过连接管(1)连通，所述集气罩(5)与关节松紧调节阀(4)之间的连接管(1)外壁上安装有气流调节阀(6)，所述连接管(1)的上端安装有排气管(7)，所述排气管(7)的一端开设有内螺纹(8)，所述内螺纹(8)内壁上螺接有柱形筒(9)，所述柱形筒(9)的内部设置有活性炭过滤棉(11)，所述柱形筒(9)的端部螺接有筒盖(12)，所述筒盖(12)的内部和柱形筒(9)的端部均开设有圆形通孔(13)，所述筒盖(12)的外壁上安装有排气软管(14)，所述连接管(1)的顶面固定连接有工型滑块(15)，所述工型滑块(15)滑动连接在T型滑槽(16)的内部，所述T型滑槽(16)的一侧内壁上镶嵌有轴承(17)，所述T型滑槽(16)与轴承(17)相对一侧外壁上安装有伺服电机(18)，所述伺服电机(18)的端部通过联轴器固定连接有螺纹杆(19)，所述螺纹杆(19)贯穿T型滑槽(16)的外壁安装在轴承(17)的内环中，所述工型滑块(15)螺接在螺纹杆(19)的外壁上。2.根据权利要求1所述的一种实验室万向排气罩，其特征在于：所述T型滑槽(16)和伺服电机(18)的两侧外壁上固定有连接耳(20)，所述连接耳(20)的内部螺接有螺钉(21)。3.根据权利要求2所述的一种实验室万向排气罩，其特征在于：所述螺钉(21)至少设置有十二颗，且十二颗螺钉(21)等距离分别在连接耳(20)的两侧。4.根据权利要求1所述的一种实验室万向排气罩，其特征在于：所述柱形筒(9)的两端均开设有与排气管(7)内径相匹配的环形凹槽(10)。5.根据权利要求4所述的一种实验室万向排气罩，其特征在于：所述环形凹槽(10)的宽度与排气管(7)的管壁厚度相同。6.根据权利要求1所述的一种实验室万向排气罩，其特征在于：所述圆形通孔(13)均匀
【CN209989179U】一种基于环保的化工产业污水处理用净水装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920642539.5
(22)申请日 2019.05.07
(73)专利权人 宏远石油设备股份有限公司地址 101100 北京市通州区中关村科技园区通州园金桥科技产业基地环科中路14号
(72)发明人 张燕归
(74)专利代理机构 泉州市兴博知识产权代理事务所(普通合伙) 35238代理人 王成红
(51)Int.Cl.C02F 9/04(2006.01)
(54)实用新型名称一种基于环保的化工产业污水处理用净水装置(57)摘要本实用新型涉及污水净化处理技术领域，且公开了一种基于环保的化工产业污水处理用净水装置，包括处理仓，所述处理仓的底部固定安装有底板，所述底板的顶部固定安装有底部旋转电机，所述底部旋转电机的输出轴固定连接有一端贯穿并延伸至处理仓内部的转杆。该基于环保的化工产业污水处理用净水装置，通过启动顶部旋转电机，使螺纹杆转动，又通过螺纹杆与螺纹槽螺纹连接，同时滑块与滑轨滑动连接，当螺纹杆转动时，使套杆可上下移动，从而带动推板上下移动，使污水可穿过第一过滤网，污水内的杂质可堆积在推板上，当推板移动到处理仓顶部时，使推板上堆积的杂质可很方便的集中处理，
增加了整个装置的污水处理效率。
权利要求书1页 说明书3页 附图2页CN 209989179 U2020.01.24
CN 209989179
U1.一种基于环保的化工产业污水处理用净水装置，包括处理仓（1），其特征在于：所述
处理仓（1）的底部固定安装有底板（9），所述底板（9）的顶部固定安装有底部旋转电机（8），
所述底部旋转电机（8）的输出轴固定连接有一端贯穿并延伸至处理仓（1）内部的转杆（7），
所述处理仓（1）的左右两侧内壁均固定连接有滑轨（2），所述处理仓（1）的内部活动安装有
推板（5），所述推板（5）的左右两侧均固定连接有与滑轨（2）滑动连接的滑块（3），所述推板

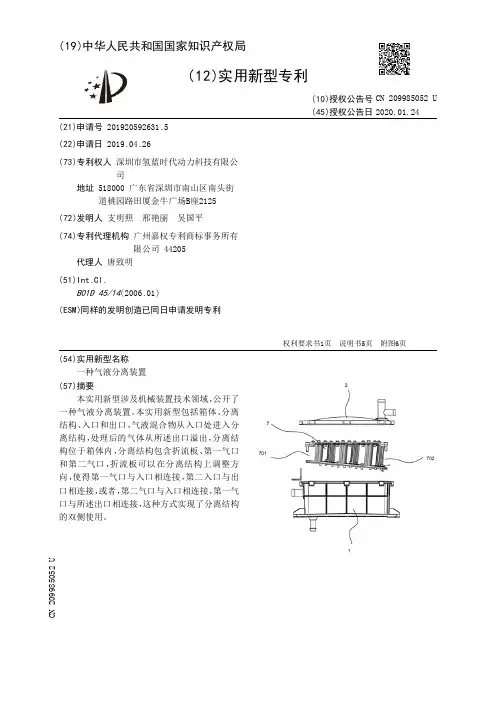

【CN209985052U】一种气液分离装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920592631.5(22)申请日 2019.04.26(73)专利权人 深圳市氢蓝时代动力科技有限公司地址 518000 广东省深圳市南山区南头街道桃园路田厦金牛广场B座2125(72)发明人 支明照 邢艳丽 吴国平 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 唐致明(51)Int.Cl.B01D 45/14(2006.01)(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种气液分离装置(57)摘要本实用新型涉及机械装置技术领域，公开了一种气液分离装置。本实用新型包括箱体、分离结构、入口和出口，气液混合物从入口处进入分离结构，处理后的气体从所述出口溢出，分离结构位于箱体内，分离结构包含折流板、第一气口和第二气口，折流板可以在分离结构上调整方向，使得第一气口与入口相连接，第二入口与出口相连接，或者，第二气口与入口相连接，第一气口与所述出口相连接，这种方式实现了分离结构
的双侧使用。
权利要求书1页 说明书5页 附图6页CN 209985052 U2020.01.24
CN 209985052
U1.一种气液分离装置，其特征在于，包括分离结构，所述分离结构使得待处理的气液混合物分离成气体和液体；所述分离结构中包含数个折流板，数个所述折流板在所述分离结构中形成流道，所述折流板能够发生运动，从而改变所述流道的大小和/或形状。2.根据权利要求1所述的气液分离装置，其特征在于，所述分离结构包括第一托板，所述折流板位于所述第一托板上，所述折流板包含第一端部和第二端部，所述第一端部和第二端部中的至少一个能够相对所述第一托板运动，从而改变所述流道的大小和/或形状。3.根据权利要求2所述的气液分离装置，其特征在于，所述第一端部朝向所述第一托板的边缘，所述第二端部远离所述第一托板的边缘，相邻所述折流板交错分布。4.根据权利要求2所述的气液分离装置，其特征在于，所述第一托板上对应各所述折流板上能够发生运动的端部均设置有弧形滑槽，各端部能够在对应的所述弧形滑槽内滑动；或者，所述第一托板上对应各所述折流板上能够发生运动的端部设置有波浪形滑槽，各端部都能够在所述波浪形滑槽中滑动；或者，所述第一托板上对应各所述折流板上能够发生运动的端部均设置有至少两个固定孔，各能够发生运动的端部能够通过对应的一组所述固定孔中的任意一个与所述第一托板固定连接。5.根据权利要求2所述的气液分离装置，其特征在于，还包括第一定位板和第二定位板，所述第一端部通过所述第一定位板连接于所述第一托板上，所述第二端部通过所述第二定位板连接于所述第一托板上。6.根据权利要求2所述的气液分离装置，其特征在于，还包含第二托板，所述折流板位于所述第一托板与所述第二托板之间，且所述折流板与所述第二托板固定连接。7.根据权利要求1所述的气液分离装置，其特征在于，所述折流板上朝向所述气液混合物流入的侧面上设有若干波浪形凸起。8.根据权利要求7所述的气液分离装置，其特征在于，所述波浪形凸起包括平面板以及与所述平面板的两侧连接的斜面板，同一个所述波浪形凸起的两个所述斜面板之间的夹角为40°到80°之间。9.根据权利要求1所述的气液分离装置，其特征在于，还包含箱体组件，所述分离结构位于所述箱体组件内，所述箱体组件上设有入口、出口与出水口。10.根据权利要求9所述的气液分离装置，其特征在于，所述出水口位于所述箱体组件的底部，所述入口位于所述箱体组件的侧面，所述出口位于所述箱体组件的顶面，沿所述入口至所述出口的方向，所述分离结构的底部倾斜设置，以与所述箱体组件的底壁之间形成
【CN209985107U】一种废气净化环保设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920451254.3(22)申请日 2019.04.04(73)专利权人 广州和元达环保发展有限公司地址 510000 广东省广州市海珠区新港西路135号中大科技园A座1306A室(72)发明人 黄家丽 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 梁永昌(51)Int.Cl.B01D 47/02(2006.01)B01D 53/04(2006.01)B01D 53/18(2006.01)B01D 53/74(2006.01) (54)实用新型名称一种废气净化环保设备(57)摘要本实用新型公开了一种废气净化环保设备，包括集气装置、吸热装置、反应装置和出气装置，所述集气装置一端连通有伸缩管，所述伸缩管的另一端连通有连通管，所述连通管上安装有吸热装置，所述连通管的另一端连通有反应装置，所述反应装置的顶端安装有出气装置，所述吸热装置和反应装置均安装在支撑板上，所述集气装置包括集气罩和法兰，所述集气罩的形状设置为漏斗状，所述集气罩的出气口处焊接有法兰，所述法兰与伸缩管固定焊接，所述吸热装置包括蓄水箱和储水箱，所述连通管穿过蓄水箱的内腔，所述蓄水箱的通过连接杆与下方的储水箱连接。该废气净化环保设备，不仅能够对废气进行净化处理，
还能对产生的热量进行回收。
权利要求书1页 说明书3页 附图2页CN 209985107 U2020.01.24
CN 209985107
U1.一种废气净化环保设备，包括集气装置(1)、吸热装置(4)、反应装置(5)和出气装置(6)，其特征在于：所述集气装置(1)一端连通有伸缩管，所述伸缩管的另一端连通有连通管(3)，所述连通管(3)上安装有吸热装置(4)，所述连通管(3)的另一端连通有反应装置(5)，所述反应装置(5)的顶端安装有出气装置(6)，所述吸热装置(4)和反应装置(5)均安装在支撑板(7)上。2.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述集气装置(1)包括集气罩(8)和法兰(9)，所述集气罩(8)的形状设置为漏斗状，所述集气罩(8)的出气口处焊接有法兰(9)，所述法兰(9)与伸缩管固定焊接。3.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述吸热装置(4)包括蓄水箱(10)和储水箱(11)，所述连通管(3)穿过蓄水箱(10)的内腔，所述蓄水箱(10)的通过连接杆(19)与下方的储水箱(11)连接，所述蓄水箱(10)和储水箱(11)之间通过带有电磁阀的通水管(12)连通，所述蓄水箱(10)的顶端安装有带有电磁阀的进水管(13)，所述储水箱(11)的侧面安装有带有电磁阀的出水管(14)。4.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述反应装置(5)包括储液桶(15)、通气管(16)和鼓风机(17)，所述连通管(3)穿过储液桶(15)，且延伸至储液桶(15)的内腔，所述连通管(3)还连通有通气管(16)，且通气管(16)的下半部设置在储液桶(15)的液面以下，所述储液桶(15)的内壁通过螺钉安装有活性炭过滤层，所述储液桶(15)的上半部设置为漏斗状，且储液桶(15)的顶端安装有鼓风机(17)。5.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述出气装置(6)包括出气管(18)、连接杆(19)和顶盖(20)，所述出气管(18)的顶端固定焊接有四组环形阵列排列的连接杆(19)，且连接杆(19)的顶端固定焊接有顶盖(20)，所述顶盖(20)的形状设置为中空的圆锥形。6.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述支撑板(7)的底端固定焊接有四组支撑腿，且支撑腿的底端安装有滚轮(21)，所述支撑板(7)的侧面固定焊接有推拉扶手(22)，
【CN209985086U】一种用于电石节能生产的烟气净化装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920650331.8(22)申请日 2019.05.07(73)专利权人 内蒙古白雁湖化工股份有限公司地址 012499 内蒙古自治区乌兰察布市察哈尔右翼后旗白音察干镇(72)发明人 李军 (51)Int.Cl.B01D 46/10(2006.01)B01D 46/42(2006.01)
(54)实用新型名称一种用于电石节能生产的烟气净化装置(57)摘要本实用新型公开了一种用于电石节能生产的烟气净化装置，包括外壳、灰尘收集盒和储气柜，所述外壳的顶部和底部分别开设有第一凹槽和第二凹槽，所述安装架的底部通过弹簧与第二凹槽的底部相互连接，所述限位板的内部安装有凸轮的底部，所述外壳的底部开设有通槽，所述灰尘收集盒位于集灰通道的下方，所述外壳的左侧连接有第一管道，所述水箱的内部设置有冷却水，且水箱的顶部安装有制冷器，所述储气柜位于水箱的右侧，且水箱与储气柜之间通过第三管道相互连接。该用于电石节能生产的烟气净化装置，能够避免滤尘网被堵塞是，使得滤尘网能够长期使用，从而无需人工定期处理，从而降低了
人工的劳动强度。
权利要求书1页 说明书4页 附图2页CN 209985086 U2020.01.24
CN 209985086
U1.一种用于电石节能生产的烟气净化装置，包括外壳(1)、灰尘收集盒(14)和储气柜(25)，其特征在于：所述外壳(1)的顶部和底部分别开设有第一凹槽(2)和第二凹槽(3)，且第一凹槽(2)和第二凹槽(3)的内部分别设置有安装架(4)的顶部和底部，并且安装架(4)的内部安装有滤尘网(5)，所述安装架(4)的底部通过弹簧(11)与第二凹槽(3)的底部相互连接，且安装架(4)的顶部连接有连接板(6)的下端，并且连接板(6)的上端贯穿于外壳(1)的顶部与限位板(7)的底部相互连接，所述限位板(7)的内部安装有凸轮(8)的底部，且凸轮(8)通过第一转轴(9)与第一电机(10)的输出端相互连接，并且第一电机(10)安装于外壳(1)的顶部，所述外壳(1)的底部开设有通槽(12)，且通槽(12)的底部连接有集灰通道(13)的上端，所述灰尘收集盒(14)位于集灰通道(13)的下方，且集灰通道(13)的内壁通过第二转轴(16)与挡板(15)的中部相互连接，并且第二转轴(16)的端部贯穿于集灰通道(13)的内部与第二电机(17)相互连接，所述外壳(1)的左侧连接有第一管道(18)，且外壳(1)的右侧设置有第二管道(19)的一端，并且第二管道(19)的另一端位于水箱(20)的内部，所述水箱(20)的内部设置有冷却水(21)，且水箱(20)的顶部安装有制冷器(22)，所述储气柜(25)位于水箱(20)的右侧，且水箱(20)与储气柜(25)之间通过第三管道(23)相互连接，并且第三管道(23)上安装有气泵(24)。2.根据权利要求1所述的一种用于电石节能生产的烟气净化装置，其特征在于：所述第一凹槽(2)的内壁与安装架(4)的外壁相互贴合，且安装架(4)与第一凹槽(2)构成滑动结构。3.根据权利要求1所述的一种用于电石节能生产的烟气净化装置，其特征在于：所述第二凹槽(3)的内壁与安装架(4)的外壁相贴设计，且安装架(4)通过弹簧(11)与第二凹槽(3)构成伸缩结构。4.根据权利要求1所述的一种用于电石节能生产的烟气净化装置，其特征在于：所述限位板(7)的竖切面设计为“U”字型结构，且限位板(7)的内宽等于凸轮(8)的宽度。5.根据权利要求1所述的一种用于电石节能生产的烟气净化装置，其特征在于：所述挡板(15)的面积等于集灰通道(13)竖切面的面积，且挡板(15)通过第二转轴(16)与集灰通道(13)构成转动结构。6.根据权利要求1所述的一种用于电石节能生产的烟气净化装置，其特征在于：所述第二管道(19)的最低处高于水箱(20)内部的上端面5cm，且第二管道(19)与外壳(1)为贯通连
【CN209558342U】一种火化炉废气处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279454.5(22)申请日 2019.03.06(73)专利权人 江西金桥环保机械设备有限公司地址 330700 江西省宜春市奉新县赤岸镇工业园(72)发明人 邓振鹏 熊萍 刘远 江小明 (51)Int.Cl.F23G 1/00(2006.01)F23J 15/06(2006.01)F23J 15/02(2006.01)F23J 15/04(2006.01)
(54)实用新型名称一种火化炉废气处理装置(57)摘要本实用新型公开了一种火化炉废气处理装置，属于尾气净化技术领域，其包括壳体、隔板和进气管，所述壳体内部竖直安装有隔板，隔板将壳体分为左侧的冷却腔和右侧的处理腔，冷却腔内设置有冷却槽，所述进气管穿过冷却槽延伸至处理腔的底部，所述处理腔的底部设置有集尘斗和集尘装置，所述集尘斗的上方设置有弹性滤网，弹性滤网的上方设置有活性炭吸附层，活性炭吸附层上方设置有溶液池，溶液池内盛装有碱性溶液，所述处理腔的顶部连通有排气管，与常见的火化炉废气处理装置相比，本实用新型能够有效的提高废气的冷却效率，且能够实现粉尘、颗粒的收集，同时能够除去废气中含有的有害气体，减少对环境的危害，
有利于环境的保护。
权利要求书1页 说明书3页 附图3页CN 209558342 U2019.10.29
CN 209558342
U1.一种火化炉废气处理装置，包括壳体(1)、隔板(2)和进气管(4)，所述壳体(1)内部竖直安装有隔板(2)，隔板(2)将壳体(1)分为左侧的冷却腔和右侧的处理腔，其特征在于,所述冷却腔内设置有冷却槽(3)，冷却槽(3)内盛装有冷却水，所述进气管(4)依次穿过壳体(1)的左侧侧壁、冷却槽(3)和隔板(2)后延伸至处理腔的底部，所述处理腔的底部设置有漏斗状的集尘斗(10)，集尘斗(10)的下方设置有集尘装置(11)，所述集尘斗(10)的上方设置有弹性滤网(12)，弹性滤网(12)的上方设置有活性炭吸附层(13)，活性炭吸附层(13)上方水平安装有横板(14)，所述横板(14)上设置有溶液池(15)，溶液池(15)内盛装有碱性溶液(16)，所述横板(14)上还连通有导气管(17)，且导气管(17)远离横板(14)的一端延伸至溶液池(15)的底部，所述处理腔的顶部连通有排气管(21)，排气管(21)的顶端安装有挡雨板(22)。2.根据权利要求1所述的一种火化炉废气处理装置，其特征在于，所述进气管(4)位于冷却槽(3)内的部分设置为螺旋状。3.根据权利要求2所述的一种火化炉废气处理装置，其特征在于，所述壳体(1)的侧面设置有冷却水箱(5)，冷却水箱(5)内盛装有冷却水，所述冷却槽(3)的底部连通有进水管(7)，进水管(7)远离冷却槽(3)的一端延伸至冷却水箱(5)的底部，且进水管(7)上安装有水泵(8)，所述冷却槽(3)的顶部连通有回水管(9)，回水管(9)远离冷却槽(3)的一端延伸至冷却水箱(5)内部。4.根据权利要求3所述的一种火化炉废气处理装置，其特征在于，所述冷却水箱(5)的底部安装有制冷器(6)。5.根据权利要求4所述的一种火化炉废气处理装置，其特征在于，所述处理腔的顶部设置有杀菌室(18)，杀菌室(18)的底部一侧设置有风机(19)，且杀菌室(18)内安装有若干个紫外灯(20)，所述排气管(21)与杀菌室(18)内部连通。6.根据权利要求1-5任一所述的一种火化炉废气处理装置，其特征在于，所述集尘装置(11)包括集尘屉(111)、挡板(112)、拉手(113)和滑轨(114)，所述集尘屉(111)设置在集尘斗(10)的整下方，且集尘屉(111)的两侧配套安装有滑轨(114)，所述集尘屉(111)的外侧安装有挡板(112)，
