基于单片机的红外线测温仪的设计之电路原理图、PCB图提交
电路原理图、PCB图

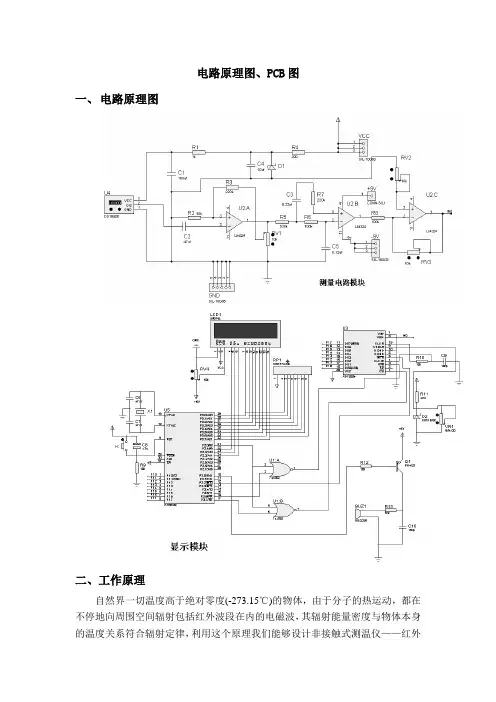

一、电路原理图
二、工作原理
自然界一切温度高于绝对零度(-273.15℃)的物体，由于分子的热运动，都在不停地向周围空间辐射包括红外波段在内的电磁波，其辐射能量密度与物体本身的温度关系符合辐射定律，利用这个原理我们能够设计非接触式测温仪——红外
测温仪。
采用AT89C51系列单片机进行数据的采集存储和处理。
由于信号只有一个输入，为了避免不必要的消耗，本设计A/D转换器采用的是ADC0804。
芯片的CLKIN端和CLKR端配合可以由芯片自身产生时钟脉冲。
测量物体表面辐射能量的热释电传感器有效调节外界环境的温度起伏影响，由于传感器探测到的人体红外线信号较弱，当转化为电压后需要通过放大器放大电压信号。
因为探测器测到的信号可能掺杂了外界环境的某些因素，所以放大电路中要加入低通滤波电路把多余的杂信号过滤掉。
探头使用的是红外线传感器，它能接收人体发射出的红外线并使之转换成电压信号。
设计选用的是PM611单元热释电传感器，这种传感器虽是单灵敏元，由于它采用一个接收元和二个并联的补偿元串接的结构，故也能有效地补偿环境温度起伏，振动等干扰影响。
它的工作温度是-20℃——+70 ℃，特别适合测量人体的温度，当然也适合一些动物的测量。
液晶显示器选用的是2行16个字的液晶显示屏，当测量按钮按下时，整个电路开始工作，物体表面辐射的能量经热释电传感器接收后，将热辐射信号转化为电信号，经由放大电路放大后到达A/D模数转换器，AT89C51单片机作为CPU 接收经A/D转换后的数字信号，经数据处理后转换成物体表面温度显示在液晶显示屏上。
三、PCB板图
四、3D效果图：
正面图
反面图。
速度快、时间短、精度高的体温检测电路图！
速度快、时间短、精度高的体温检测电路图！FR8016HA物联网开发板免费赠送开发板：2020富芮坤杯FR8016HA物联网开发板设计大赛-面包板社区体温是人体生命活动的关键指标之一，准确快速地测量出体温对疾病诊断和治疗有着十分重要的意义。
红外测温为测量人体体温提供了快速、非接触测量手段，与传统水银体温计相比，该测温方式具有反应速度快、测量时间短、精度高、使用简单等优点，可广泛、有效地用于密集人群的体温排查。
非接触红外测温计针对特定人群，比如儿童或老年人，有很好的效果。
随着生活节奏的变快，父母在忙碌中抽出时间帮助孩子测体温是一件非常麻烦的事，而且由于儿童不稳定、好动，通过非接触红外测温仪就可以快速准确地测出其体温；老年人活动不便，使用传统的体温计很不方便，而且由于人老眼花，也不能看清体温计汞柱的位置，通过非接触红外测温仪就可以很快得到体温，而且通过语音告知老人，有异常情况可及时发现。
本方案是基于FREQCHIP 的FR8016HA开发板为控制核心，采用红外测温传感器BM43THA80C进行温度的测量，通过开发板上240*240彩屏显示，测量的温度以扬声器进行播报。
功能框图图一 FR8016HA测温枪方案功能框图本方案设计的测温枪主要功能如下：按下按键后，唤醒FR8016HA，开始对体温的测量、显示、播报。
系统总体方案测温枪的系统结构框图如图2，主要有FR8016HA、BM43THA 热电堆传感器、放大电路、彩屏显示、语音播放、按键部分、电源部分组成，本方案基于FR8016HA开发板演示，未达到产品级方案，所以要做成产品方案，还要进一步做二次开发，例如优化功耗、校准精度、增加模式等等。
FR8016HA的16bit ∑Δ型ADC采样频率率最高可以到48KHz，主要负责采集传感器的弱电压信号放大后的信号，控制温度的计算、显示、播报。
BM43THA 热电堆传感器主要将人体辐射的热量转化为电压信号。
放大电路主要将传感器的弱电压信号放大，按键部分主要负责根据唤醒处理器，开启测量温度。
红外感应报警电路原理图
红外感应报警电路原理图红外感应报警电路设计思路来源于自动开门关门的生活场景，人走进银行，门自动打开，离开后门自动关闭。
或者说来源于肯德基等高档餐厅的水龙头，当手放在水龙头下，水自动流出，离开后水自动关闭。
该电路应用的生活场景非常多，是电路设计人员必须掌握的一种电路，红外二极管感应报警电路焊接专用原理图如下：红外二极管感应报警电路主要由红外感应电路、电压取样比较电路、声光报警电路等构成。
红外感应电路由红外发射管VD1、红外接收管VD2、瓷片电容C1、C2构成。
电压取样比较电路由电位器RP1、通用运算放大器LM358构成，声光报警电路由9012三极管VT1、VT2、有源蜂鸣器HA1、发光二极管LED1构成。
特别要说明的是本电路焊接成功后，必须调试后才能达到相应的效果，只有弄懂了红外感应电路的工作原理后才能调试相关的参数，具体调试方法如下。
通上5V电源，红外发射管VD1导通，发出红外光（眼睛是看不见的），如果此时没有用手挡住光，则红外接收管VD2没有接受到红外光，红外接收管VD2仍然处于反向截止状态。
红外接收管VD2负极的电压仍然为高电平，并送到LM358的3脚。
LM358的2脚的电压取决于电位器RP1，只要调节电位器RP1到合适的位置（用万用表测量LM358的2脚的电压大概为2.5V左右），就能保证LM358的3脚的电压大于LM358的2脚的电压,根据比较器的工作原理,当V+ > V-的时候, LM358的1脚就会输出高电平，并通过限流电阻R3送到PNP型三极管VT1、VT2的基极，致使三极管VT1、VT2截止，蜂鸣器HA1不发声，发光二极管LED熄灭。
当用手靠近红外发射管VD1时，将红外光档住并反射到红外接收管VD2上，红外接收管VD2接受到红外光，立刻导通，使得红外接收管VD2负极的电压急速下降，该电压送到LM358的3脚上。
此时，LM358的3脚电压下降到低于2脚的电压，根据比较器的工作原理,V+通过以上调试，就可以实现当手移动到红外发射管VD1和红外接收管VD2的上面时，蜂鸣器发声，发光二极管点亮。
温度传感器应用电路
5. 气敏电阻检漏报警器
预热 开关
工作 开关
气敏 电阻
气敏输出电压
检出可燃气体时，气敏电 阻减小，电压增大，V1触发 V2，报警灯亮，音频振荡电 路也自激振荡声音报警。
6. 矿灯瓦斯报警器
检出瓦斯气体时，气敏电阻减小，V1、 V2导通，V3、V4振荡，报警灯闪烁。
温度是多少呢?
解：由附录Ｋ热电偶分度表查得：
E(t0＇,t0)=E(20,0)=0.798mV
已测得 E(t,t0＇)=32.7mV/10=3.27mV
故
E(t,t0)=E(t,t0＇)+E(t0＇, t0)= 3.27mV+0.798mV=4.068mV
热电偶测量温度源的温度可以从分度表中查出，与4.068mV所对应的温度是100℃。
2.冷端温度修正法
对于冷端温度不等于0℃，但能保持恒定不变（恒温器）或能用普通方法测出（如室温） 的情况，可采用修正法。常采用热电势修正法。
计算公式：E(t,t0)=E(t,t0＇)+E(t0＇, t0) 式中：E(t,t0)—热电偶测量端温度为ｔ，参考端温度为t0=０℃时的热电势值；
E(t,t0＇)—热电偶实际测量温度ｔ，参考端温度为t0＇不等于０℃时的热电势 值；
图8.5.7 PN结温度传感器的数字式温度计
4. 温敏三极管的温差检测电路
电压跟随器
差动放大器 电压跟随器
该电路的输出反映了两个待测点的 温差，常常用于工业过程监视和控 制场合。电路中使用了两只性能相 同的温敏三极管MTS102作测温探头 ，分别置于待测温场中，两个不同 温度所对应的Ube分别经过运算放 大器A1、A2 缓冲后，加到运算放 大器A3 的输入端进行差分放大。 具体调整时，将两只温敏三极管置 于同一温度中，调节电位器W，使 A3 输出Uo 为0 。这样就可以保证 输出电压Uo 正比于两点温差，灵 敏度由Rf 和R 决定。
