氯化聚乙烯橡胶共混防水卷材技术指标_氯化聚乙烯橡胶共混防水卷材厂家销售电话
2、进行施工组织设计，内容包括：确定开沟线、分水线，各条铺贴位置安排，各特殊位置的节点大 样图、工作进度计划及施工质量标准。 3、彻底、清扫屋面，允许存在砂土与碎石，此工作贯穿于施工全过程。 4、根据施工设计，在屋面弹出天沟中心及分水中心线，在大面积铺贴之前，并对特殊部位如天沟、 檐沟、女儿墙、立墙、水落口、伸出屋面的管道及设备基础转角及阴阳角处进行涂刷防水涂料或加贴 附加层（加强带），对分格缝内填嵌密封材料并加铺附加层。 5、弹出一条铺贴卷材的基准线，由下坡向上坡方向弹出其余各条卷材的贴线。 6、卷材一边对准一条基准线，自然松展卷材。
氯化聚乙烯橡胶共混防水卷材技术指标_氯化聚乙烯橡胶共混防水卷材厂家销售电话
今天跟大家聊一下鹏盛防水新研发的氯化聚乙烯-橡胶共混防水卷材。那么什么是氯化聚乙烯橡胶共 混防水卷材呢？其实氯化聚乙烯橡胶共混防水卷材以氯化聚乙烯树脂和适量的丁苯橡胶为主要原料， 加入多种化学助剂，经密炼、过滤、挤出成型和硫化等工序加工制成的防水卷材。关于氯化聚乙烯橡 胶共混防水卷材厂家销售电话，大家可以进网站联系鹏盛销售人员。
项
目
断裂拉伸强度(常温)
扯断伸长率(常温)
撕裂强度
不透水性，30min，0.3MPa
低裂拉伸强度保持率
(80℃ X168h)
扯断伸长率保持率
臭氧老化(40℃×l68h)，500pphm，伸长率 40
粘合性能
单 位 MPa
KN／m
℃ mm mm
－
技术指标
≥6.0 ≥400 ≥24 无渗漏 ≤-30
7、由长边方向对折卷材，根据确定的粘贴方式在卷材及基层上滚涂粘接剂，粘接剂滚涂要均匀。 8、待粘接剂初凝后方可粘贴，检查方法是用手触摸感到不粘手方为可以。 9、粘贴方法是一排数人，每人控制 3~5m 长度，同时要把卷材向前搓滚粘贴，防止空气夹入中间形 成气泡，粘贴完后还用大铁棍来回滚压，或用硬尼龙刷排除残留空气以使其卷材表面平整粘实。 10、一条贴完，按搭接宽度在上面弹出搭接线，并松开二卷卷材，按 9 方法向上坡方向铺贴，在搭 接处还需用小压辊来回滚压。 11、在天沟中心及分水线上不能有长边搭接线，后，以分水线为中心，再骑贴一道卷材。
12、在铺贴卷材时碰上特殊部位，妥善裁剪后粘贴，后对这些部位还须加贴一层。 13、对所有搭接缝用密封膏嵌缝处理。 14、根据设计需要加设保护层的则施工保护层，对一些泛水槽，立面粘贴处，还须用防水砂浆抹压， 确保防水层长期可靠性。
<2 <4 ≥80 ≥70 无裂纹
自基准线的偏移及剥离长度在 5mm 以下，且无有害偏移及异状点
氯化聚乙烯橡胶共混防水卷材适用范围 该产品适用于屋面、地下室、隧道、山洞、水库、水池、污水处理、排管渠道、地坪、浴室、厕所等
防水防潮。对防水 要求较高的防水和 屋面工程尤为适合。
氯化聚乙烯橡胶共 混防水卷材施工方 法 1、根据设计图在 屋面上查对，有否 与设计不符之处， 如有应及时向主管 部门提出。
氯化聚乙烯橡胶共混防水卷材产品概述 氯化聚乙稀橡胶共混防水卷材，是以氯化聚乙烯树脂和合成橡胶共混为主体，加入适量的促进剂、稳 定剂、软化剂和填充剂等，经过塑炼、混炼、过滤、压延（或挤出）成型、检验、分卷、包装等工序 加工制成的高弹性防水卷材。这种防水卷材兼有塑料和橡胶的特点，不但具有氯化聚乙烯所的高强度 和优异的耐臭氧、耐老化性能，而且具有橡胶类材料的高弹性、高延伸性以及良好的低温柔韧性能。 这种合成高分子聚合物的共混改性材料，在工业上被称为高分子“合金”。 氯化聚乙烯橡胶共混防水卷材技术指标 产品执行标准：GB18173.1-2012)标准
氯化聚乙烯防水卷材标准
氯化聚乙烯防水卷材标准近年来，随着建筑工程水平的不断提高，人们对于建筑材料的要求也越来越高。
而在建筑中，防水是一个非常重要的方面。
为了保证建筑的防水性能，人们发明了氯化聚乙烯防水卷材，并制定了相应的标准来规范其使用。
本文将围绕“氯化聚乙烯防水卷材标准”展开阐述。
一、氯化聚乙烯防水卷材的定义与特性氯化聚乙烯防水卷材是一种以聚合物为基材，添加防水性能调节剂、填料、稳定剂等辅料制成的卷材，其主要特性如下：1. 耐老化、耐候性好：可在-70℃~110℃的范围内使用，能够承受日晒、雨淋等多种气候条件下的长期使用。
2. 防渗效果好：经过专业测试，其渗透压较低，能够有效地防止水的渗透。
3. 施工便捷：卷材较轻，易于搬运和施工，并且可以用明火加热熔接。
二、氯化聚乙烯防水卷材标准为了规范氯化聚乙烯防水卷材的质量和使用，中国建筑材料联合会于2008年发布了GB/T 23457-2009《氯化聚乙烯防水卷材》国家标准。
该标准主要涉及以下几个方面：1. 基本性能：包括标准尺寸、表面密实度、外观质量、膨胀性、渗透性、剥离性、拉力等。
2. 细节性能：包括接口的可焊接性、偏差值、焊接强度、筋层停车长等。
3. 生产要求：包括基材、辅料的选择要求、制备工艺要求、生产设备的要求等。
通过这些标准的规范，氯化聚乙烯防水卷材的质量得到了有效的保障，同时也为使用者提供了重要的参考依据。
三、氯化聚乙烯防水卷材的应用领域由于其优异的防水性能以及易于施工的特点，氯化聚乙烯防水卷材广泛应用于各个领域。
其主要应用于：1. 建筑防水：可以用于各种建筑物，如屋顶、墙体、水池等。
2. 暴雨排水：可以用于隧道、堤坝、闸门等水利工程。
3. 道路和桥梁防水：可以用于各类公路、铁路、桥梁等交通建设。
综上所述，氯化聚乙烯防水卷材的标准化是保障建筑施工质量的重要手段之一，可以有效提高建筑物的防水性能，降低施工成本，是建筑工程中不可或缺的重要材料。
氯化聚乙烯橡胶卷材屋面防水工程施工
引 言
传 统 油 毡 卷 材 防水 施 工 是在 基 层 上 先 涂 一 层 基层 处 理 剂 ， 涂 刷 一 再 层胶粘剂分层辅贴卷材。 实践证明， 这种 做法效果并不理想 。 对此我们在
多雨潮湿地 区采用 氯化聚 乙烯橡胶卷材 并用条粘法 结合排汽屋 面构造 防水 作 法 效 果 良好 。
ｌ 施工 准备
１１ 材 料 及 要 求 ．
（） ３基层 坡度应 符合设 计宴求 ， 不得有 空鼓 、 开裂 、 起砂 、 脱皮等缺
陷 ； 层含水率应不大于 ９ 基 ％。
（） ４ 防水层施工按设计要求 ， 准备好 卷材及 配套材 料， 存放 和操作应 （） １氯化聚乙烯一橡胶共混防水卷材 。规格 ： 厚度 １ ｍｍ： ， ２ 宽度１０ ｍ； ．ｒ ａ 远离火源 ， 防止发生事故。 长度 ２ ｍ： ０ 材料性 能指标要求 ： 抗拉 强度 ≥７３ ； ． 断裂伸 长率 ３４ ％； ６ ５ 低温 ２ 施 工关 键技 术 柔度一 ０ ３ ℃以下 ： 不透水性 ０３ ３ （ ａ ｍｉ） ．￣ ０ ＭＰ ｘ ｎ 。 ． （ 氯化聚 乙烯一橡胶共 混防水卷材使 用的配套材 料： ２ ） ①基 层处理 ２１ 排 汽 孔 设 置 般屋面面积每 ３ ｍ 宜设置 １个排汽孔，排汽孔可设置 于排汽道 ６ 剂： 聚氯酯涂料 稀释 ； ②基层粘 结剂：Ｘ ４４ ； Ｃ 一０ 胶 ③卷 材接缝粘 结剂 ： 丁 的交叉点上 。可用镀锌铁皮卷制 加工， 直径 １０ ０ ｍｍ并打上汽孔。
建材发展导向 ２ １ ５月 ０２年
施工技术
氯化聚 乙烯橡胶 卷材 屋面 防水 工程 施工
金 航 飞
（ 浙江众和建设有限公司） 摘 要 ： 氯化聚乙烯橡胶卷材具有强度高 ， 耐老化， 防水性能好 ， 延伸率大 ， 并具有 良好 的耐低温性能， 适应 性强等优点 。屋面防水施 工 时应对关键部位 采取相应 的方法和技术， 才能确保防水 效果 。 关键词 ： 氯化聚 乙烯橡胶卷材 ； 屋面防水： 胶粘 剂； 辅贴
氯化聚乙烯-橡胶共混防水卷材用橡塑粉的改性及应用研究
鼹 雕 嫩 嬲 鳓 嬲 鞭 瓣 掰 嘲 燃 嬲 瓣 糍 ：
一
氯 化 聚 乙烯 一 胶 共 涅 防 水 卷 材 用 橡 橡 塑 粉 的 改 性 及 应 用研 究
杨 旭 邵 巍 于鸿雁 。张 宝莲 费学 宁 ， ， ， ，
（． １ 天津城市建设学 院， 天津 ３０ ８ ； ． 市橡胶研究所 ， ０ ３４ ２天津 天津 ３ ０ ４ ； ０ １３ ３天津市建筑材料产品质量监督检测 中心 ， ． 天津 ３ ０ ８ ） ０ ３ １ 摘要 ： 对氯化 聚 乙烯一 橡胶共混 防水卷材 用椽 塑粉进行 了改性 ， 究 了粒径 、 研 增塑剂 、 塑化温度、 塑化 时间等 对改性橡 塑 粉性能的影响 ， 出最佳改性条件并研究 了最佳改性条件 下橡 塑粉 的配方 。采用该改性橡塑粉制备 的共混卷材物理 力 得 学性能和耐候性能均能达到标 准的要 求， 而且可以节约生产成本 ， 减少污染。
ｂｅ ｄ ｄ ｗｔ ｕ ｂ ｒ ｎ ｌｄｎ ｆ ｃｓｏ ａｔ ｌ ｉｅ ｌｓｉｉｅ，ｐａｔ ｉｉｇ ｔｍｐ ｒｔｒ ｎ ｉ ｎ ｐ ｒ ｒ ｎ ｅ ｏ ｈ ｌｎ ｅ ｉ ｒ ｂ ｅ，ｉｃｕ ｉｇ ｅｆ ｔ ｆｐ ｒｉ ｅ ｓｚ ，ｐａｔ ｚｒ ｌｓ ｃｚｎ ｅ ｅａｕｅ ａ ｄ ｔ ｈ ｅ ｃ ｃ ｉ ｍｅ ｏ ｅｆ ｍａ ｃ ｆｔｅ ｏ
４ ～ ０目的细橡 塑粉 。 ０８
１ 增 塑改性 生产 工艺 ． ２
不 同的增 塑 改性 工 艺对 改 性 橡 塑粉 物 理 力学 性 能 的影 响很 大 ， 了保 证改 性效 果 ， 为 本文 采 用 溶胀 增
目
硬 度 （ Ａ） 邵 拉 伸 强度 ／ ａ ＭＰ
芳烃油
５ ８ １ ． ６２
制备 出成 本更低 、 能更好 的防水卷 材 。 性
氯化聚乙烯-橡胶共混防水卷材
氯化聚乙烯-橡胶共混防水卷材
产品简介
氯化聚乙烯-橡胶共混防水卷材是以氯化聚乙烯树脂和合成橡胶为主体，加入适量的软化剂、稳定剂、硫化剂、促进剂、填充剂等，经塑炼、混炼压延或挤出成型、硫化、冷却、检验、分卷、包装等工序制成的一种防水卷材。
特点与性能
1、综合防水性能好。
氯化聚乙烯树脂和橡胶两种原材料经过共混改性处理后，兼有塑料和橡胶的双重性。
2、具有良好的高温、低温性能。
使用温度在-40℃-80℃之间，其高、低温性能良好。
3、具有良好的粘结性和阻燃性。
氯化聚乙烯树脂的含氯为30％-40％氯原子的存在使卷材具有良好的粘结性和阻燃性。
4、稳定性好，使用寿命长。
氯化聚乙燃分子结构中没有双键存在，属于高饱和稳定结构，不易受紫外线、臭氧、化学介质的影响，具有良好耐油、耐酸碱、耐臭氧的性能，使用寿命长。
产品执行标准JC/T684-1997
用途：本产品最适用于屋面工程作单层外露防水，也适用于有保护层的屋面或楼面地面、厨房、厕浴间及游泳池、隧道等中高档建筑防水工程。
cpe氯化聚乙烯
cpe氯化聚乙烯CPE氯化聚乙烯1. 引言CPE (Chlorinated Polyethylene) 是一种重要的氯化聚乙烯材料，具有许多优异的性能和广泛的应用领域。
本文将对CPE的性质、制备方法、应用以及市场前景进行全面的介绍和分析。
2. CPE的性质和特点CPE是一种由聚乙烯经过氯化反应而得到的共聚物材料。
与传统的聚乙烯相比，CPE具有以下特点：- 良好的耐化学性：CPE具有较高的耐酸性、耐碱性和耐溶剂性，能够在复杂的化学环境中保持稳定。
- 优异的机械性能：CPE具有较高的抗拉强度、拉伸弹性模量和耐磨性，可用于制作耐久性要求较高的产品。
- 良好的耐候性：CPE能够在宽温度范围内保持稳定，不会因为气候条件变化而发生变形或老化。
- 良好的电绝缘性：CPE对电流的导电性非常低，可用于电气绝缘材料的制造。
3. CPE的制备方法CPE的制备方法多样，其中最常用的方法是通过聚乙烯与氯化剂（如氯气、硫酰氯等）在适当条件下反应而得到。
制备过程中的温度、氯化剂用量等因素会对产物的性能产生影响。
此外，还可以采用高温法、熔融法、射线辐射法等制备CPE材料。
4. CPE的应用领域CPE由于其优良的性能，在许多领域得到了广泛的应用：- 橡胶制品：CPE可以作为橡胶填充剂，提高橡胶的耐磨性和抗老化性能。
例如，CPE可以用于制造轮胎、橡胶密封件等。
- 塑料制品：CPE可与其他塑料共混，提高材料的耐候性和耐化学性。
因此，CPE被广泛应用于塑料制品的生产中，如管道、板材、家具等。
- 电线电缆：由于CPE具有良好的电绝缘性能，可用作电线电缆的绝缘和护套材料，保护电线电缆不受外界环境的侵蚀。
- 石油化工：CPE可作为石油化工行业的抗腐蚀材料，用于制造管道、储罐等设备。
5. CPE市场前景和发展趋势CPE作为一种具有广泛应用前景的材料，市场需求呈现出增长的趋势。
随着环境保护意识的提高，CPE的环保性能也受到了更多关注。
因此，未来CPE的发展趋势包括：- 绿色化发展：CPE制备过程中，减少或替代有害物质的使用，提高材料的环保性能。

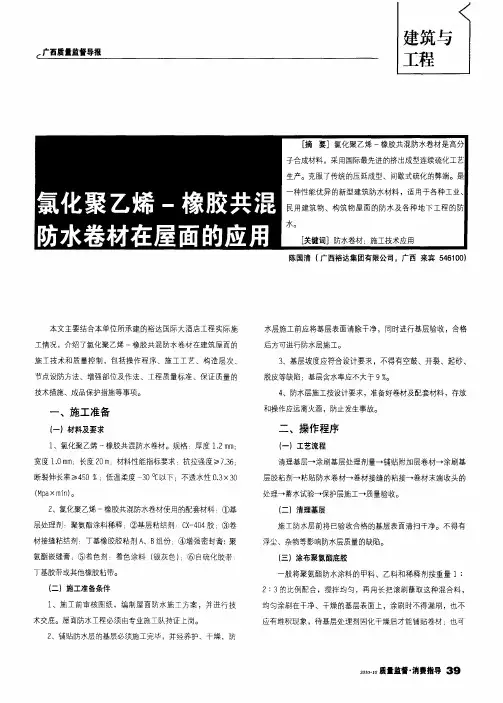

氯化聚乙烯-橡胶共混防水卷材在屋面的应用
施工技术和质量控制，包括操作程序、施工工艺、构造层次、
节点设 防方法 、增强 部位及作 法、工程 质量标准 、保 证质量 的 技术措施、成品保护措施等事项。
一
３ 、基层坡度应符合设计要求，不得有空鼓、开裂、起砂、
脱皮等缺 陷 ； 基层含水率应不 大于 ９％ 。 ４ 、防水层施工按设计要 求，准备好卷材及配套材 料 ，存放 和操作应远离火源 ，防止发生事故。
、
施工准备
（一 料及要求 ＿）材 １ 、氯化 聚乙烯 一 胶共混防水卷材 。规格 ：厚度 １２ ｍ 橡 ．ｍ ： 宽度 １０ ｍ ．ｍ ；长度 ２ ； ０ 材料性 能指标要 求 ：抗拉强度 ≥７ ６ ｍ ．： ３
二 、操作 程序
（ 一）工艺流程 清理基层一 涂刷基层处理 剂量一铺贴 附加层卷材一 涂刷基
术交底。屋面防水 工程必须 由专业施 工队持 证上岗。 ２ 、铺贴防水层 的基层必须施工完毕 ，并经 养护、干燥 ，防
一
（ 三）涂布聚氨酯底胶
般将聚 氨酯防水涂 料的 甲料 、乙料和 稀释 剂按重量 ｉ：
２： 的 比例配合 ，搅拌 均匀 ，再用长 把滚刷 蘸取这种 混合料 ， ３
均 匀涂刷在干净 、干燥 的基 层表面上 ，涂刷时不得 漏刷 ，也不
２ 、氯化聚 乙烯 一橡胶共混防水卷材使 用的配套材料 ： ①基 层处理剂 ：聚氨 酯涂料稀释 ：②基层 粘结剂 ．Ｃ一 ０ 胶 ：③卷 Ｘ４ ４ 材 接缝粘结剂 ．丁 基橡 胶胶粘剂 Ａ 组份 ； 增强 密封膏： 、Ｂ ④ 聚 氯酯嵌缝膏 ；⑤ 着色剂 ：着 色涂料 （ 灰色 ） ⑥ 自硫化胶 带 ： 银 ； 丁基胶带 或其他橡 胶粘带。 （ ）施 工准备条件 二 １ 、施工前 审核 图纸 ，编 制屋面 防水施 工方 案 ，并 进行 技
地下室外墙氯化聚乙烯橡胶共混防水卷材施工工艺
1 编制依据1.1主要依据根据北京**医院《关于北配楼地下外墙防水施工函的回复》，编号013号1.2主要规程、规范序号类别规范、规程名称编号1 国家地下防水工程质量验收规范GB50208-20082 国家地下工程防水技术规范GB50108-20013 地方建筑安装分项工程施工工艺规程DBJ/T01-26-20034 地方北京市建筑工程施工安全操作规程DBJ01-62-2002 2 工程概况由于北配楼地下室外墙防水采用的是外防内贴法，北配楼工程地下底板标高在－13.95和-12.75m，当土方开挖后，北配楼地下外墙与一期外墙间距6m左右，北配楼地下外墙防水老化、空鼓、开裂，现需要对北配楼防水进行施工，需要剔除原有防水层，清理基层，重新做外墙防水。
3 施工部署3.1施工准备对**医院北配楼地下室外墙防水和局部外露顶板防水进行施工，剔除原有防水层，并对基层进行清理，采用氯化聚乙烯－橡胶共混防水卷材（1.2mm+1.2mm），防水保护层采用60mm厚聚苯板保护层（随回填随铺设）。
3.2劳动力准备3.2.1配备专业的施工队伍，并在进场前进行相应的培训和技术交底。
3.2.2基础防水工程施工必须由具备防水施工资质的专业队施工，操作人员必须持证上岗。
①资质要求：选用专业防水施工队伍，资质等级不低于防水专业施工二级资质。
②持证上岗要求：管理人员和操作人员必须持证上岗，有效上岗率100％。
③质量管理体系要求：防水队伍必须具备完整有效的质量管理体系和质量管理控制人员，职责明确，责任到人。
④劳动力组织计划：各分部根据工期和现场作业条件合理配备劳动力和管理人员。
3.3机具准备扁铲、配料桶、台秤、手持压辊、长把滚刷、油漆刷、扫帚、钢丝刷、开刀、剪刀、橡皮刮板、弹线盒、卷尺等。
3.4现场准备3.4.1 北配楼与改扩建一期工程肥槽回填至－10.75m后方可施工。
3.4.2 用扁铲等工具剔除原有防水层，并对基层进行清理，露出北配楼结构外墙（基层）。
氯化聚乙烯橡胶共混卷材 与再生橡胶卷材的区别
氯化聚乙烯橡胶共混卷材与再生橡胶卷材的区别氯化聚乙烯-橡胶共混防水卷材与再生橡胶卷材的区别主要体现在原料、制作工艺、性能特点以及应用场景等方面。
首先，氯化聚乙烯-橡胶共混防水卷材是以氯化聚乙烯树脂和适量的丁苯橡胶为主要原料，加入多种化学助剂，经过密炼、过滤、挤出成型和硫化等工序加工制成的。
这种卷材兼具氯化聚乙烯优异的力学性能、耐老化性能和橡胶的高弹性，具有良好的粘结效果，对基层变形有一定的适应能力。
然而，它也存在一些缺点，比如后期收缩大，易使卷材防水层的接缝脱开或使卷材长期处于高应力状态下加速老化。
而再生橡胶卷材，又称为再生胶油毡，是一种不用原纸作胎基的无胎油毡。
它是由废橡胶粉掺入石油沥青，经过高温脱硫为再生橡胶，再掺入填料经炼胶机混炼，在压延机中压延制成的防水卷材。
这种卷材质地均匀，延伸性、低温柔性、耐水性、耐热稳定性、耐腐蚀性都较好，特别适用于基层沉降很大或很不均匀的建筑物变形缝处的防水。
它伸长率大，能适应基层局部开裂变形的需要，而且抗老化性能好，使用寿命长。
此外，再生橡胶卷材可以采用冷施工，工艺简单，工效高，无污染。
总的来说，两种卷材各有其特点，需要根据具体的应用场景和需求来选择。
氯化聚乙烯-橡胶共混防水卷材更适用于对材料强度和耐老化性能要求较高的场合，而再生橡胶卷材则更适用于基层变形较大、对耐腐蚀性要求较高的场合。
氯化聚乙烯橡胶共混卷材与再生橡胶卷材的价格差异可能存在一定的波动，具体取决于市场供需、原材料成本、生产工艺等多个因素。
一般来说，由于氯化聚乙烯橡胶共混卷材采用了氯化聚乙烯树脂和丁苯橡胶等为主要原料，并经过特殊的加工工艺制成，因此其生产成本可能相对较高，价格也可能相对较高。
而再生橡胶卷材主要以废橡胶粉和石油沥青等为原料，生产工艺相对简单，成本可能较低，因此价格可能相对较低。
然而，具体的价格差异还需要根据市场情况和产品品牌、质量等因素来确定。
在购买时，建议根据自己的需求和预算，选择性价比高的产品。
氯化聚乙烯—橡胶共混防水卷材施工技术
Ｉ
数量
１台 ３把
铁抹 子
钢 卷 尺
２ 把
１ 把
油潦桶
蒗刷
５ 个
加 把
工程线 红链ｌ 粉
１０ｇ ｏ １ｋ ｇ
椽皮刮板 铁辊
Ｉ ｌ
３ 把 ２ 把
２ 施 工工 艺
２ １ 工 艺 流 程
１ 施工 准 备 １ １ 材 料 准备
１１ ． １ 氰 化聚乙烯一 橡胶共混肪水 卷材
１ １２ 辅 助 材 料
２ 设 置排气 孔 ， ） 在屋顶女 儿墙 沿排气 道处设排 气孔 ， 排气 孔 采用 ＋２钢管 ， ｈ ３ 上做舫 雨弯头 ， 部打 怊 孔底 部焊钢筋 支鼹嵌 ＾
保温最 中。
１ 基层 处理 剂 ： 以隔绝 底 层渗透 来的水 分 ， ） 用 提高卷 材 与基
宅楼 工程 ． 建筑面积 为 １ ５ ， １０ ３ 全现 浇钢筋 混凝 土结构 。建筑 度大于等于（ 】１ Ｍ ， 延伸率小于等于 ２ ０％ ， ０ 柔性一０℃ 无裂纹 。 ３ 楼层 为 ｌ ， 房部分为 ２ ８层 机 ０层 ， 面采 用有组织 内排水 ， 房部 屋 机 分采用水 落管外 排水 ． 屋顶 平面见匿 １ 。保温层 使用 Ｆ Ｇ 憎水性 Ｓ
氯 化 聚 乙 烯 一 橡 胶 共 混 防 水 卷 材 施 工 技 术
李 守 田
摘 要： 舟绍 了某住 宅楼采 用 Ｆ Ｇ 憎水性膨胀珍珠岩 作保 温层， ＇ Ｓ 氯化聚 乙烯一 楝肢共混 作防水 层 的防水施工技术 ， 时 同 还提 出了在混凝土墙 面无 逆水 槽部位 ， 出屋 面菅道及排气管道采用 辅助 防水 的措施； 出了作屋面 防水层 时由中间 向四 指 周， 电拂房屋 顶 由三边 向中间铺贴 以及排 气孔 留置屋顶 中间等 的注 意事项 一 关键 词 ： 氯化幕乙烯一 橡胶共混 ， 防水卷材 ， 泛水 ． 贴 铺 中国分类 号 ： Ｕ７ １ １ Ｔ ６ １ 我公 司施工 的北京市丰 台开发公 司 马家堡住宅小 区 ７ ｌ号住 文献标识码 ： Ａ ３ 接缝胶牯 剂 ： ） 卷材搭 接接头 用 ， 主要为丁基胶粘 剂 ， 结强 粘 ４ 接缝密封膏 ： ） 卷材 收头用 ， 聚氨酯密封膏 。 为 ５ 二 甲苯 ： ） 基层处理 剂 、 牯剂的稀释剂。 胶
氯化聚乙烯防水卷材
氯化聚乙烯防水卷材
以氯化聚乙烯树脂为主要原料，加 入多种化学助剂，经混炼、挤出成型和 硫化等工序加工制成的防水卷材。
氯化聚乙烯防水卷材是一种高分子系列的新型防水卷 材，它的主要原材料是氯化聚乙烯加入适量的辅助材料和 防老化剂、促进剂及其它的一些助剂，经混炼压延而成。 其特点是抗拉强度高，延伸性能好，受冷热收缩小，并富 有弹性及不透水性，是一种性能优良的防水卷材。该产品 系冷施工型材料，施工方便，且不受气温条件限制，可施 工期长。广泛应用于工业硫酸池衬里、地铁、涵洞、地下 室、屋顶、铁路桥梁桥面防水、垃圾填理工程防渗、隧道 防水等。
3.噻二唑硫化体系 噻二唑硫化体系是由胺类促进剂、噻二唑衍生物和 碱性金属氧化物( 氧化镁或氢氧化镁) 组成, 噻唑巯基基 团的质子呈高度酸性, 因此和碱反应后很容易生成硫黄 阳离子, 然后可以与CPE 的碳氯键发生反应, 取代氯并 生成碳硫键, 所以硫化速度很快, 硫化胶具有很高的拉 伸性能.
氯化聚乙烯硫化体系小结
2.过氧化物硫化体系 在过氧化物体系中, 应用最多的是DCP, 它的成本较低且硫化速度较快。 但DCP 在硫化时产生刺激性气味的乙酰苯, 会对生产工人工作环境造成较 坏影响。其他常用的过氧化物品种还有BIPB[ 二( 过氧化叔丁基) 二异丙苯] 和双二五[ 2,5- 二乙基- 2, 5- 二( 过氧化叔丁基) 己烷] , 二者分子结构中含 有两个有效过氧基基团, 而且硫化后不产生刺激性气味, 在高档制品中可完 全代替DCP.三者性质比较相近, 比较适合在155 ℃ ~ 180℃ 的温度下硫化。 在过氧化物硫化体系中, 加入助交联剂T AC或TAIC 会使焦烧时间略为 延迟, 随着硫化时间的延长, 助交联剂出现明显的促进交联效应。可能因为 在硫化反应的初期阶段, 助交联剂分子自身发生环化聚合, 并与橡胶分子接 枝而消耗部分橡胶分子自由基, 这些自由基在无助交联剂时本应产生正常的 化学交联。随着硫化时间的延长,烯丙基的双键与橡胶发生交联反应占主导 地位,形成活性剂桥键, 从而提高了交联效率。T AC 与TAIC 硫化效果的差 别取决于分子活性有所不同, 由于结构相似, 对硫化影响差别并不明显。
