无人值守换热站设计方案讲解
换热站无人值守系统

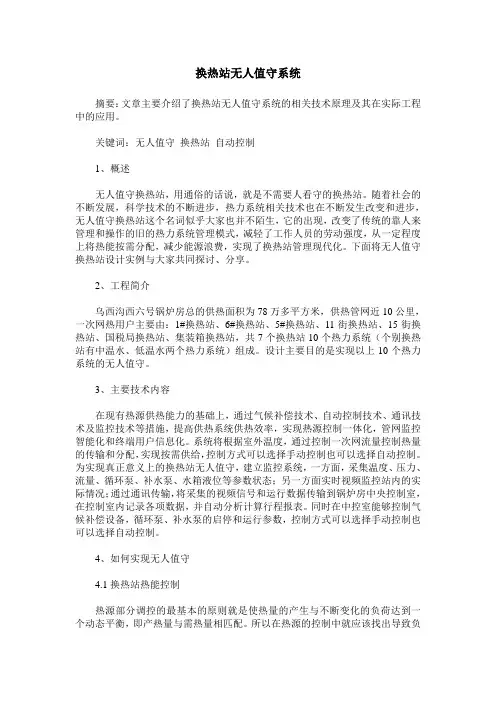

换热站无人值守系统摘要：文章主要介绍了换热站无人值守系统的相关技术原理及其在实际工程中的应用。
关键词：无人值守换热站自动控制1、概述无人值守换热站，用通俗的话说，就是不需要人看守的换热站。
随着社会的不断发展，科学技术的不断进步，热力系统相关技术也在不断发生改变和进步，无人值守换热站这个名词似乎大家也并不陌生，它的出现，改变了传统的靠人来管理和操作的旧的热力系统管理模式，减轻了工作人员的劳动强度，从一定程度上将热能按需分配，减少能源浪费，实现了换热站管理现代化。
下面将无人值守换热站设计实例与大家共同探讨、分享。
2、工程简介乌西沟西六号锅炉房总的供热面积为78万多平方米，供热管网近10公里，一次网热用户主要由：1#换热站、6#换热站、5#换热站、11街换热站、15街换热站、国税局换热站、集装箱换热站，共7个换热站10个热力系统（个别换热站有中温水、低温水两个热力系统）组成。
设计主要目的是实现以上10个热力系统的无人值守。
3、主要技术内容在现有热源供热能力的基础上，通过气候补偿技术、自动控制技术、通讯技术及监控技术等措施，提高供热系统供热效率，实现热源控制一体化，管网监控智能化和终端用户信息化。
系统将根据室外温度，通过控制一次网流量控制热量的传输和分配，实现按需供给，控制方式可以选择手动控制也可以选择自动控制。
为实现真正意义上的换热站无人值守，建立监控系统，一方面，采集温度、压力、流量、循环泵、补水泵、水箱液位等参数状态；另一方面实时视频监控站内的实际情况；通过通讯传输，将采集的视频信号和运行数据传输到锅炉房中央控制室，在控制室内记录各项数据，并自动分析计算行程报表。
同时在中控室能够控制气候补偿设备，循环泵、补水泵的启停和运行参数，控制方式可以选择手动控制也可以选择自动控制。
4、如何实现无人值守4.1换热站热能控制热源部分调控的最基本的原则就是使热量的产生与不断变化的负荷达到一个动态平衡，即产热量与需热量相匹配。
城市集中供热无人值守热力站的建设
城市集中供热无人值守热力站的建设发布时间：2021-07-12T10:07:10.610Z 来源：《基层建设》2021年第9期作者：于小红[导读] 摘要：近年来国家大力提倡城市集中供热，以满足人们对供热质量的要求。
河北省唐山市热力总公司基建处 063000摘要：近年来国家大力提倡城市集中供热，以满足人们对供热质量的要求。
但在能源紧张的今天，除了要提高供热质量，能源节约也势在必行。
无人值守热力站的建设可满足城市集中供热过程中节能减排的要求。
为此，本文重点对城市集中供热中无人值守热力站的建设进行分析，以供参考。
关键词：城市集中供热；节能减排；无人值守；热力站；建设引言随着城市化进程的加快，城市集中供热事业也快速发展，主要因为城市集中供热系统，可有效改善以往分散供热系统给城市带来环境污染问题，也能够有效提高城市整体的供热效率，对促进城市发展有重要意义。
近年来，科学技术不断进步发展，自动控制水平也快速发展及广泛应用，若能很好地与城市集中供热系统的结合，在实现城市集中供热系统稳定供热、经济节能及环境保护等方面均有重要的作用。
在这样的期望下，产生了“无人值守热力站”的思路，这实际上属于热力站内的一种无人值守监测监控系统，与以往人工管理方式大有不同，其是依托现代信息技术基础上实现的系统化管理，具备智能化、自动化等特点，主要是对供热系统中的温度、压力、热量、流量等进行监测、调节及数据上传，可实现对热力站供热过程的自动、有效的监测监控，既能够保证供热稳定，也能够达到节能减排的目的。
1无人值守热力站及系统构成热力站是城市集中供热系统中重要的组成部分。
在以往的城市集中供热系统中，热力站的供热形式主要是人工对站内设施设备检查、调节及控制。
通常每座热力站都需要配备至少3名以上的设备运行值班人员，这样使得企业用工成本较大，且凭借人工经验操作，也会容易因为操作失误而导致热力调配不平衡，甚至损坏热力站内的设备，影响供热效果并造成大量能源被浪费。
整理无人值守换热站设计方案及对策
整理人 尼克无人值守换热站设计方案及对策目录1总论11.1项目由来11.2编制依据21.3评价目的31.4评价内容和重点41.5污染控制及环境保护目标51.6环境功能区划及执行标准61.8评价工作程序92区域环境概况112.1自然环境概况112.2社会环境概况112.3环境功能区划及区域污染源调查123工程分析143.1现有工程分析143.2扩建工程分析154环境质量现状评价194.1大气环境质量现状评价194.2地表水环境质量现状评价194.3地下水环境质量现状评价194.4声环境质量现状评价195环境影响预测与评价205.1大气环境影响预测与评价205.2水环境影响分析205.3声环境影响预测与评价215.4固废影响分析216公众参与调查236.1公众参与调查的目的236.2公众参与调查内容、对象及方法236.3调查结果统计分析256.4公众参与评价结论267环境管理与监测计划277.1环境管理277.2环境监测287.3环保工程竣工验收管理298经济环境损益分析318.1经济效益分析318.2社会效益分析328.3环境效益分析329结论与建议349.1结论349.2建议38附件：附件1 环评委托书附件2 2010年锅炉烟气监测分析单附件3 环境现状监测报告附件4 立项请示文件附件5 安全环保责任书附件6 建设项目环境保护审批登记表1总论1.1项目由来独山子是我国石油工业的发祥地之一，是西部重要的石油化工基地，面积448km2，城区面积20km2，区内驻有独山子石化公司、国际事业西北公司、独山子润滑油厂、西北化工销售独山子分公司等中国石油企业。
根据新疆中长期经济发展战略及独山子总体规划，独山子城区性质确定为现代化石化工业城市，计划城市规模近期达到10万人口，远期达到12万人，规划期内城市人均总用地指标为每人410.67m2，建设用地规模为27.35km2。
独山子城区内现有集中供热锅炉房1座，建有6台供暖热水锅炉，总装机容量318MW。
国融换热站无人值守改造方案教学文案
北京博大开拓热力有限公司无人值守换热站改造方案国融国际换热站采暖系统国融国际无人值守改造方案一、换热站现状国融国际换热站分高区、低区、商业三套采暖系统及高区、低区、中区三套生活水系统。
现生活水系统和商业采暖系统已经停止运行，不进行改造。
高区、低区采暖循环泵各两台，均一用一备，高区循环泵一台变频器，低区循环泵一台变频器；高区、低区各有补水泵两台，一用一备，高区补水泵有一台变频器，低区补水泵有一台变频器。
此次改造沿用原来的泵及变频器，不再增加。
具体情况见下表：无人值守改造需要增加的一些设备，见下表：二、换热站数据采集将站内压力、温度、流量、水箱水位、电动调节阀状态、补水泵的启停状态、循环泵的电流电压、报警等参数采集、显示并上传上位机。
换热站监控参数包括：●室外温度（每小时记录一个温度）●一次网的瞬时流量、累计流量●一次网减压阀后压力、温度●一次网电动调节阀开度●凝结水温度●二次网回水温度（测点装在补水泵出口与二次回水管接口前端）●二次网回水过滤器前压力（补水泵定压）●二次网回水过滤器后压力（循环泵进口压力）●高低区循环泵出口压力（以后扩展使用）●二次供水压力●二次供水温度●每台循环泵电压、电流、频率、泵体温度●每台补水泵电压、电流、频率●软化水水箱水位●自来水压力●二次网回水电磁泄压阀状态●循环泵及补水泵启停及运行状态●换热站总耗电量●二次系统补水量●污水池水位●运行参数的越限报警a板换二次侧出口压力过高b板换二次侧出口温度过高c循环泵进口压力过低、过高d循环泵停泵e水箱水位超高、超低f循环泵电流过高g停电h自来水停水i凝结水温度过高j减压阀后压力过高k污水池液位超高l换热站内温度超高三、换热站控制逻辑1、一次电动调节阀具有手动/自动控制功能①自动控制模式一：设定二次供水温度，一次电动调节阀自动调整开度，保证二次供水温度符合供暖要求。
②自动模式具备分时修正功能，在一天中不同时间段，二次供水温度在设定基础上自动降温或升温。
供热无人值守换热站设计方案

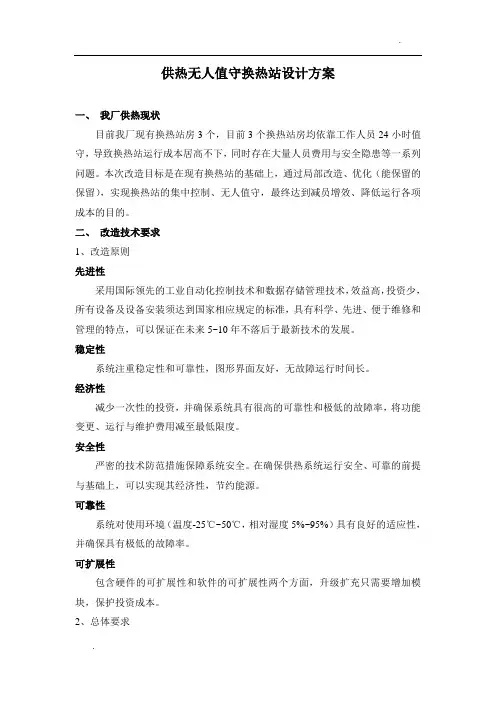

供热无人值守换热站设计方案一、我厂供热现状目前我厂现有换热站房3个，目前3个换热站房均依靠工作人员24小时值守，导致换热站运行成本居高不下，同时存在大量人员费用与安全隐患等一系列问题。
本次改造目标是在现有换热站的基础上，通过局部改造、优化（能保留的保留），实现换热站的集中控制、无人值守，最终达到减员增效、降低运行各项成本的目的。
二、改造技术要求1、改造原则先进性采用国际领先的工业自动化控制技术和数据存储管理技术，效益高，投资少，所有设备及设备安装须达到国家相应规定的标准，具有科学、先进、便于维修和管理的特点，可以保证在未来5~10年不落后于最新技术的发展。
稳定性系统注重稳定性和可靠性，图形界面友好，无故障运行时间长。
经济性减少一次性的投资，并确保系统具有很高的可靠性和极低的故障率，将功能变更、运行与维护费用减至最低限度。
安全性严密的技术防范措施保障系统安全。
在确保供热系统运行安全、可靠的前提与基础上，可以实现其经济性，节约能源。
可靠性系统对使用环境（温度-25℃~50℃，相对湿度5%~95%）具有良好的适应性，并确保具有极低的故障率。
可扩展性包含硬件的可扩展性和软件的可扩展性两个方面，升级扩充只需要增加模块，保护投资成本。
2、总体要求利用先进的工业自控技术、计算机技术、通讯技术创建换热站远程监控管理系统，对系统实施更科学、更规范的监控管理，提高中心调度的监控能力。
2.1系统设计原则根据当前供热的现状及应用需求，供热集中控制监控系统设计原则是以先进性与实用性相结合、产品生命周期长、管理维护方便、系统集成度高和保护投资者利益为主要技术特色，以适应当前应用和后续发展的需要。
设计指导思想以“实用、可靠、先进、经济”为基本原则。
易操作良好、直观的人机界面，充分考虑操作人员的操作习惯，操作人员不需要经过特别专业训练就能够进行使用，工作效率高。
易管理实现分级管理，授权服务的原则，设置程序管理员，对于不同的级别权限使用进行合理的管理。
换热站无人值守实验步骤
试验内容
试验结果
操作人
电动调节阀
1、手动调阀切换至曲线调阀，检查调节阀动作情况；
2、曲线调阀切换至手动调阀，检查调节阀动作情况；
3、由调度中心联系进行远方操作，检查调节阀动作情况；
4、对电动调节阀停电，检查调节阀动作情况；
5、联系运行将循环泵切换至自动由调度中心慢慢将循环泵停止，检查调节阀动作情况；
3、模拟水箱水位低至0.5米，10秒后，启动补水泵，看是否不能启动；
4、补水泵在远方手动状态下由调度中心加减频率，检查补水泵运行情况；
5、补水泵在就地状态下，就地操作加减频率，检查补水泵运行情况；
6、补水泵故障状态，由调度中心检查补水泵的报警及画面显示；
7、检查补水泵频率到睡眠值及唤醒值，睡眠、唤醒功能是否正常。
2、模拟二次网滤污阀堵塞，差压开关动作，联系调度查看开关动作报警情况。
UPS电源
1、断电后，检查UPS电源是否好用。
报警
1、检查PLC柜报警与实际情况是否相符；
2、联系调度中心检查报警是否与实际情况相符；
3、换热站停电报警功能是否好用。（联系运行，按规程开应急补水，停补水泵、停循环泵，然后停电，由调度中心检查停电报警功能是否好用电源，检查循环泵、补水泵启动情况。
报表
功能
1、由调度中心检查24小时运行日志数据是否正常。
调试
人员
循环
水泵
1、在就地状态下，就地操作加减频率，检查循环水泵运行情况；
2、联系运行及调度将循环水泵切换至自动，在远方手动情况下，由调度中心手动加减频率，检查循环水泵运行情况，及画面显示是否正常；
3、联系运行及调度将循环泵切换至自动，在自动情况下，由调度中心设定差压值，检查循环水泵运行情况；
浅谈换热站集中监控无人值守系统方案
淺談換熱站集中監控無人值守系統方案隨著現代社會科技的發展與進步，煤礦安全生產工作的核心還是科技創新，在煤炭效益不太好的大環境下，我們更需要在煤炭行業的各個領域深入實施“機械化換人、自動化減人”措施。
目前換熱站系統已經廣泛的應用在熱水鍋爐系統、熱交換系統、工業供熱系統及其他換熱系統中。
在對換熱站的管理中，利用網路技術實現換熱站本地控制器與監控中心之間的信號傳輸，研製了一種新型換熱站遠端監控系統。
它改變了以前分散管理的模式，能夠對換熱站實行遠端智慧監控和集中化管理，為了滿足監測音視訊訊號的編碼和解碼需求，本系統採用專用多媒體的雙核架構實現換熱站本地控制器，節約人力、物力和財力。
本文對換熱站遠端監控系統的結構、功能和應用進行了分析和探究。
标签：換熱站;遠程監控;系統結構一、換熱站遠端監控系統的結構換熱站遠端監控系統的結構主要是由本地控制器、信號傳輸網路和監控中心三者構成。
1.1本地控制器每一個換熱站內都有本地控制器，由控制單元、音訊處理單元和電源管理單元組成，主要作用是即時採集和處理對各個換熱站本地熱力及水力工況運行狀態資訊、現場即時控制、音視頻監測故障報警和診斷等。
1.2監控中心監控中心位於供熱企業的主控制室內，構成設備包括監控主機、資料庫伺服器和工作站等，主要負責建立系統網路資料連結，接收、發送、存儲資料，在對資料進行分析處理後，可給各地換熱站的控制器發佈命令進行遠端控制和調度，保證供熱系統的水力工況和熱力之間的平衡。
二、換熱站遠端監控系統的詳細功能2.1網站管理功能該系統可以對換熱站網站進行任意的添加、修改和刪除程式，系統在這些方面的設計參數非常全面，功能十分強大。
修改任意的網站參數也不會對系統造成任何不好的影響，用戶可以直觀流覽網站中的各種參數，如網站的IP地址、地理位置、當前網站歸屬、當前控制策略模式等等。
2.2遠端查詢功能換熱站遠端控制系統可以遠端查詢各種資料，如報警參數、報警設置日誌、各種量程範圍參數、自控策略及相關參數等等。
无人值守换热站设计方案讲解复习进程
太原邦意无人值守换热站设计方案一、 引言集中供热因具有节约能源和改善城市环境等方面的积极作用，而日益成为城市公用事业的一个重要组成部分，是国家大力推广的节能和环保措施。
随着我国的城市集中供热规模也不断扩大，科学的管理热力管网具有非常重大的经济和社会效益。
根据用户的具体要求，对于该供热自控系统，既要根据室外温度的变化调节二次侧供水温度，保证终端热用户的室内变化不超出某一范围（18±2℃，最低不低于16℃），这样既保证终端热用户有一个舒适的生活、工作环境，也可以最大限度地节约能源，同时也要实现在换热站的无人值守的情况下中控室可以远程调度每个热力站的参数，保证整个热网的热力平衡，供热系统可以安全可靠地运行。
并初步实现热网热量的计量。
二、 系统组成本系统由换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、监控中心管理系统三个部分构成。
（见系统构成示意图）换热站PLC 控制系统可独立完成本地控制。
各个换热站利用通讯系统将现场监测数据、运行状态数据传给监控中心管理系统，同时接受监控管理软件进行的运行参数调整。
各个换热站与监控中心采用GPRS 通讯方式。
监控中心管理系统安装在中央调度室的工控机上，通过GPRS 网络和下位的换热站通讯模块相连，完成换热站运行与管理系统数据之间的数据交换，既可以监视各换热站的运行情况，也可以调整工程师站操作员站其它站点天线通讯模块控制系统输入检测输出控制温度输入压力输入泵状态输入电动调节阀调节控制报警输出补水系统调节控制循环系统调节控制其它控制水箱水位输入1#换热站热量计进口温度输入一次流量输入水泵电参数输入电动调节阀输入出口温度输入除污器差压输入除污器控制除污器控制除污器差压输入出口温度输入电动调节阀输入水泵电参数输入一次流量输入进口温度输入热量计1#换热站水箱水位输入其它控制循环系统调节控制补水系统调节控制报警输出电动调节阀调节控制泵状态输入压力输入温度输入输出控制输入检测控制系统通讯模块天线系统构成示意图换热站的运行状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑵ 当二次侧回水压力低于回水压力下限值时，补水泵自动启动，当二次侧 回水压力高于回水压力上限值时，补水泵停止(补水箱水位条件要满足)；
(3)控制回路在手动状态下，操作员可以通过控制柜上的按钮进行启/停、加/减速控制。
当二次网由于意外原因造成回水压力过高时，贝U开启回水压力电磁阀
监控中心管理系统安装在 中央调度室的工控机上，通过GPRS网络和下位的换热站通 讯模块相连，完成换热站运行 与管理系统数据之间的数据交换,
换热站的运行状态
三、无人职守换热站的自动控制系统
换热站由水-水换热器组成的换热系统、循环水泵组成的循环水系统、补水 泵组成的补水系统来构成。在控制过程中，需要采集大量的物理量，如压力、温 度、流量等模拟量参数，通过PLC控制器对这些参数进行实时采集和处理。换 热站PLC控制系统对一次网的电动调节阀、二次网的循环系统、补水系统等控 制对象实施自动控制，即实现换热站系统的全自动控制。
太原邦意无人值守换热站设计方案
一、引言
集中供热因具有节约能源和改善城市环境等方面的积极作用，而日益成为城
市公用事业的一个重要组成部分，是国家大力推广的节能和环保措施。 随着我国 的城市集中供热规模也不断扩大，科学的管理热力管网具有非常重大的经济和社 会效益。
根据用户的具体要求，对于该供热自控系统，既要根据室外温度的变化调节
运行参数的越限报警；
a二次侧供水压力过高
b二次侧供水温度过高
c二次侧回水压力过低
d二次侧回水压力过高
e水箱水位超高、超低
f循环泵电流高报警
g循环泵缺相报警
h停电报警
i自来水停水报警
2、换热站系统控制
换热站的调节系统采用PID调节控制，通过设定运行参数，控制一次网电 动调节阀的开度，实现调节过程，保证用户室内温度达到规定；完成循环水泵 进行自动控制，补水泵进行自动控制；水箱水位自动控制；系统停电控制；停 水控制。对其故障实现实时报警和连锁启停切换控制。
一次网的供/回水压力、温度
一次网的流量、热量、累积流量、累积热量
一次网除污器差压
二次网供/回水温度、压力
补水流量、累计流量
水箱液位
循环泵电压பைடு நூலகம் 电流、功率、频率；
补水泵电压、 电流、功率、频率；
一次网电动调节阀阀门开度；
二次网回水泄压电磁阀状态；
补水电磁阀状态；
补水流量
自来水压力
自来水流量
循环水泵和补水泵的启停及运行状态等;
补水水箱控制
补水水箱底部侧面安装一台液位变送器，用于测量水箱水位。水箱进水 管道上安装一台电磁阀，用于水箱补水。当水箱水位低于设定值时开启电磁 阀，当水箱水位高于设定值时关闭电磁阀。
当水箱水位超高时向中心站报警。
当水箱水位超低向中心站报警。
自来水停水控制
当自来水停水时，系统停运。其控制方式为首先回水压力低时，起动补 水泵，当水箱水位超低时，同时自来水无压力，即判断为自来水停水。此时, 停补水泵。当回水压力过低时，停一次网电动调节阀、随后停循环泵。
本系统由换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、
监控中心管理系统三个部分构成。
换热站PLC控制系统可
独立完成本地控制。各个换热 站利用通讯系统将现场监测 数据、运行状态数据传给监控 中心管理系统，同时接受监控 管理软件进行的运行参数调 整。各个换热站与监控中心采 用GPRS通讯方式。
二次侧供水温度，保证终端热用户的室内变化不超出某一范围（18±2C,最低
不低于16C）,这样既保证终端热用户有一个舒适的生活、工作环境，也可以最 大限度地节约能源，同时也要实现在换热站的无人值守的情况下中控室可以远程 调度每个热力站的参数，保证整个热网的热力平衡，供热系统可以安全可靠地运 行。并初步实现热网热量的计量。
(3)若二次侧回水压力低于预设的回水压力下限值，循环泵自动减速运行；
若二次侧回水压力高于预设的回水压力上限值，循环泵将自动提速运行；
(4)控制回路在手动状态下，操作员可以通过控制柜上的按钮进行启/停、加/减速控制。
补水调节控制回路
通过二次管网回水压力控制变频补水泵的开启、调节和停止。实现二次
回水压力的定压自动控制。
无人值守换热站的自动控制系统主要完成数据采集、自动控制、参数存储、 实时通讯、故障报警等功能。可独立完成本地控制，也可受控于监控中心。
1、换热站数据采集
将站内的温度、压力、流量、水箱水位、电动调节阀状态、补水泵的启停状 态、循环泵电流、电压、报警等参数采集、显示并上传监控中心。
换热站监控参数包括：
室外温度
系统停电控制
PLC控制系统柜内安装一台UPS备用电源。当PLC检测到系统突然停电 时，关闭一次网电动调节阀、补水电动调节阀。
循环泵异常控制
循环泵异常停运时，PLC控制系统关闭一次网电动调节阀。同时，维持 补水系统自动运行。
一次网停水控制
当中心接到热力公司停止供水命令后，对于短时停水由中心站控制关闭
一次网电动调节阀；对于长时间停汽时，除关闭一次网电动调节阀外，同时 关闭循环泵，但不停补水系统，维持管网压力。
具体调节控制单元如下：
换热器二次供水温度调节控制回路
根据本地的气候条件以及供热对象的特性，给出一条室外温度与二次供 水、回平均温度之间的对应曲线。控制器通过这条曲线根据室外温度传感器 测量的室外温度，通过控制换热器一次高温水管网出口电动调节阀，实现换 热器二次侧热水出口温度的自动控制。满足用户室温要求。
除污器控制
根据除污器前后压力差，自动调节控制除污阀门，保证正常工作。
循环泵控制
原设计为循环泵+调节阀控制二次测进出口压差的设计方案，我们认为 不利于节能的目的，因此最好采用变频控制方案。变频循环泵控制二次网可
实现：
(1)在自动状态下，根据实际供热情况是实现循环泵的开太台数；
(2)变频循环泵变频调速使二次侧进出口压差处于恒定；
控制切换
无人值守换热站设计运行方式是全自动运行，当控制系统或设备或需要
时，其控制方式可切换为手动运行方式。
（1）手动调节一次管网电动调节阀和补水箱电动调节阀；
（2）手动控制循环泵和补水泵启、停，增、减泵的转速；
（3）除污器手动控制。
3、换热站设备组成
换热站设备由PLC控制柜、现场仪表、执行机构、二次显示仪表及GPRS DTU等组成。
