检查井加固、回填技术交底

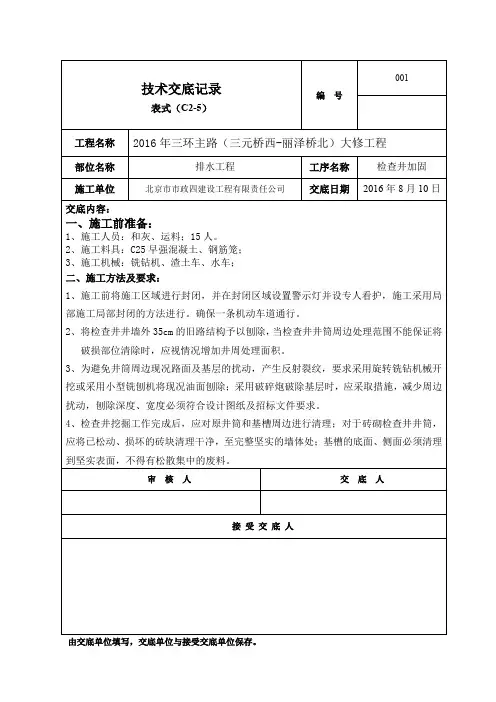

检查井提升加固技术交底

二、施工方法及要求：
1、施工前将施工区域进行封闭，并在封闭区域设置警示灯并设专人看护，施工采用局部施工局部封闭的方法进行。确保一条机动车道通行。
2、将检查井井墙外35cm的旧路结构予以刨除，当检查井井筒周边处理范围不能保证将破损部位清除时，应视情况增加井周处理面积。
3、为避免井筒周边现况路面及基层的扰动，产生反射裂纹，要求采用旋转铣钻机械开挖或采用小型铣刨机将现况油面刨除；采用破碎炮破除基层时，应采取措施，减少周边扰动，刨除深度、宽度必须符合设计图纸及招标文件要求。
审核人
交底人
接受交底人
由交底单位填写，交底单位与接受交底单位保存。
技术交底记录
表式（C2-5）
编号
008
工程名称
2016年三环主路（三元桥西-丽泽桥北）大修工程
部位名称
排水工程
工序名称
检查井加固
施工单位
北京市市政四建设工程有限责任公司
交底日期
2016年8月10日
交底内容：
6、施工过程中注意对检查井进行保护，避免对胶圈、铰链的损伤，施工后及时清理混凝土残渣，检查开合情况。
工序名称
检查井加固
施工单位
北京市市政四建设工程有限责任公司
交底日期
2016年8月10日
交底内容：
五、成品保护措施
1、检查井终凝前禁止任何车辆碾压。
2、沥青混凝土表面层加铺前，对混凝土表面进行拉毛处理，并用塑料薄膜苫盖检查井井盖，防止污染。
六、质量保证措施
1、施工前须对施工操作人员做好技术交底, 并派专人负责交底的落实情况。
技术交底记录
表式（C2-5）
编号
001
工程名称
2016年三环主路（三元桥西-丽泽桥北）大修工程

检查井施工技术交底

检查井施工技术交底一、施工准备1、明挖管道铺设接口强度达到设计强度80%；2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。

二、施工方法（一）、检查井砌筑1、井底基础与管道基础同时浇筑。

2、流槽一定与检查井壁同时砌筑。

表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。

3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。

4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。

5、砂浆拌和均匀，保证砌筑砖含水量为10～15%砌体不得有竖向通缝，必须为上、下错缝，内外搭接。

如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。

6、砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm如为三面收进，则每次收进不大于。

砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。

7、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm 时，砌砖圈加固。

管子穿越井室壁或井底，留有30～50mm 的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。

8、砌筑井内踏步时，随砌随安，位置正确。

踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。

混凝土井壁的踏步在预制或现浇时安装。

9、砌筑检查井的预留支线时，随砌随安，预留管的直径、方向、高程符合设计要求，管与井壁衔接处严密不得漏水。

施工完成后，预留支线端头用低标号砂浆砖砌封口并用水泥砂浆抹面，达到严密不漏水。

10、检查井用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。

11、检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。

检查井施工技术交底

检查井施工技术交底一、施工准备1、明挖管道铺设接口强度达到设计强度80%；2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。

二、施工方法（一）、检查井砌筑1、井底基础与管道基础同时浇筑。

2、流槽一定与检查井壁同时砌筑。

表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。

3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。

4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。

5、砂浆拌和均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。

如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。

6、砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。

砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。

7、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。

管子穿越井室壁或井底，留有30～50mm的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。

8、砌筑井内踏步时，随砌随安，位置正确。

踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。

混凝土井壁的踏步在预制或现浇时安装。

9、砌筑检查井的预留支线时，随砌随安，预留管的直径、方向、高程符合设计要求，管与井壁衔接处严密不得漏水。

施工完成后，预留支线端头用低标号砂浆砖砌封口并用水泥砂浆抹面，达到严密不漏水。

10、检查井用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。

11、检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。

检查井提升加固技术交底

12、施工前对操作工人进行详细的技术交底，并派专人负责交底的落实情况。井盖安装采用双十字线法确定，井盖高程达到设计路面高程，纵横方向高程偏差不大于±2mm
13、每个检查井浇筑混凝土前，必须经监理单位验收，合格后方可进行；混凝土浇筑应连续进行，一次浇至与沥青路面平齐，振捣密实后，用木抹子成活，混凝土表面要平整粗糙。
7、模板安装前首先检查井筒的砌筑质量及井口的圆度，确保牢固稳定，安放钢筋笼并用砼垫块垫起，保证保护层厚度；
8、钢筋笼放置井周沟槽后，根据井圈的高程调整钢筋笼的高程，使井圈直接坐落在钢筋笼上。钢筋笼的高程调整采用在下部垫砌块的方法进行。预埋U型筋：为保证井圈与加固混凝土有更好的连接效果，在加固混凝土前在井圈空口处预埋U型筋进行固定。U型筋采用Ø6.5钢筋，穿过井圈周壁孔洞斜向下插入沟槽。U型筋沿井圈均匀布置4根，与钢筋骨架点焊。
二、施工方法及要求：
1、施工前将施工区域进行封闭，并在封闭区域设置警示灯并设专人看护，施工采用局部施工局部封闭的方法进行。确保一条机动车道通行。
2、将检查井井墙外35cm的旧路结构予以刨除，当检查井井筒周边处理范围不能保证将破损部位清除时，应视情况增加井周处理面积。
3、为避免井筒周边现况路面及基层的扰动，产生反射裂纹，要求采用旋转铣钻机械开挖或采用小型铣刨机将现况油面刨除；采用破碎炮破除基层时，应采取措施，减少周边扰动，刨除深度、宽度必须符合设计图纸及招标文件要求。
14、混凝土表面高程要严格控制，确保沥青混凝土摊铺厚度。
15、严格控制井座下方混凝土振捣质量，尽量一次浇筑到位，严禁井座下混凝土出现不密实、空洞现象。严禁采用混凝土同步将导行所需井圈接顺部分一并浇筑。
审核人
交底人
接受交底人
由交底单位填写，交底单位与接受交底单位保存。

检查井施工技术交底

检查井施工技术交底一、施工准备1、明挖管道铺设接口强度达到设计强度80%；2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。

二、施工方法（一）、检查井砌筑1、井底基础与管道基础同时浇筑。

2、流槽一定与检查井壁同时砌筑。

表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。

3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。

4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。

5、砂浆拌和均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。

如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。

6、砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。

砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。

7、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。

管子穿越井室壁或井底，留有30～50mm的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。

8、砌筑井内踏步时，随砌随安，位置正确。

踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。

混凝土井壁的踏步在预制或现浇时安装。

9、砌筑检查井的预留支线时，随砌随安，预留管的直径、方向、高程符合设计要求，管与井壁衔接处严密不得漏水。

施工完成后，预留支线端头用低标号砂浆砖砌封口并用水泥砂浆抹面，达到严密不漏水。

10、检查井用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。

11、检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。

检查井施工技术交底

2、砌筑检查井内壁应采用水泥砂浆勾缝，有抹面要求时，外壁应采用水泥砂浆搓缝挤压密实。
3、井壁应互相垂直，不得有通缝，灰浆饱满、平整、抹面压光、不得有空鼓、裂缝等现象。
4、井内流槽平顺，踏步安装牢固，位置准确，不得有建筑垃圾等杂物，井框、井盖必须完整无损，位置准确。
5、井身长、宽、直径均不得超过允许偏差±20mm。
注：本交底一式三份，班组、交底人、资料保管员各一份
检查井施工技术交底
施工单位：江苏省华建建设股份有限公司第2页共2页
工程名称
海口市长流起步区
市政道路工程2#路
分部工程
排水工程
工种
瓦工
7、砼振捣时，应注意钢筋位置，振捣均匀，密实，以免蜂窝、麻面，造成渗水、漏水。
8、踏步安装牢固，位置准确，建好后，不得有建筑垃圾等杂物在井内。
三、圆形砼检查井
1、钢筋布设要准确，砼保持层要符合要求：35mm。
2、模板加固要牢固，砼接触面要涂脱模剂。
3、接入支管超挖部分用级配砂石，砼或砖填实。
4、砼施工要捣实，配合比例按设计配合比施工。
5、座浆、抹三角灰均用1:2防水砂浆。
6、流槽用M7.5水泥砂浆砌MU10砖，1:2防水砂浆抹面20mm厚。
交底人签字：
日期：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份
检查井允许偏差
序
号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
井
身
尺
寸
长、宽
±20
每座
2
用尺量，长宽各计一点
直径
±20
每座
2
用尺量

检查井回填技术交底

技术交底
SG-ห้องสมุดไป่ตู้006
工
建
程
设
工程名称监理单位交底部位
成都市天府动力新城旺隆路道路工程
四川蓉科强工程管理咨询有限责任公司
排水工程
建设单位施工单位交底日期
交底人签字
接收人签字
成都市新都区兴工建设投资有限公司中铁三局集团有限公司 2018 年 2 月 5 日
1、井周回填前，符合下列要求： 1）在闭水试验合格后方可进行井周回填。 2）回填时，要保证无杂物、无积水、无树根等。
接收人员签字：
厚度，填土应分层夯实。 3、井周回填时，注意以下几点：
1）砖，石，木块等杂物应清除干净。井周内不得有积水，回填材料，不得集中推入。 2）井周回填水泥稳定碎石应在井周外拌合均匀才能下料，禁止在井周围直接拌和。 3）严格按照比例进行水稳拌合。 4）回填土中不得含有碎砖、石块、混凝土碎块及大于 10cm 的硬土块。 5）井室周围采用 110:：1430：773：140 水泥稳定碎石回填，回填材料压实后应与井壁紧贴。拌合水泥稳定碎石严格按照 110:：1430：773：140 配比进行，水泥稳定碎石应拌合均匀后与土充分拌合，严禁从井周顶部直接向井周底部抛洒。 4、井周回填土或其他材料的压实，应符合下列规定: 回填压实应逐层进行，且不得损伤与检查井连接的管道。分段回填压实时，相邻段的接茬应呈阶段梯形，且不得漏夯。路床下 0. 8m 范围内，回填上压实度为 95%；80-150cm 时压实度不小于 94.0%；大于 150cm 时压实度要求不小于 92%；挖方路基 80 范围内路基压实度不小于 95%。80cm 范围以外采用城镇
道路工程施工与质量验收规范相关要求进行回填压实度不小于 90%。随着井周回填高度升高，考虑到路基压实度，注意压实度要求逐渐提高，压实机具所用碾压

检查井施工技术交底

3、施工步骤
（1）混凝土模块雨水检查井
①钢筋加固及安装：根据图纸要求，事先对要使用的钢筋进行加工，钢筋连接采用绑扎，并按图纸和测量要求进行绑扎安装，并与模块安装到位。
②垫层、底板、墙身浇筑方式与同断面雨水盖板渠相同时参考雨水盖板涵施工技术交底。
③井筒砌筑：Φ700井筒采用MY7模块砌筑，模块内部安装Φ14钢筋加固，每层高180mm，每环7块/层，砌筑砂浆为M10，砌筑完成向孔洞中浇筑C30P6抗渗混凝土。
④井筒必须放在没有支管的一侧，介入支管在井室内应伸出30mm。
⑤渐变段处盖板依大跨度一端尺寸选用，且保证两端最小搭接长度均不小于100mm。
⑥接入支管管底下部超挖部分用级配砂石或C10混凝土填实。
⑦流槽用M7.5水泥砂浆砌流槽专用砖，M10防水水泥砂浆抹面20mm厚；或用C10混凝土。
（2）砖砌雨水检查井
（8）安装检查井井盖：采用Φ700球墨铸铁井座、井盖，首先露出预制钢筋砼井圈；确定检查井的井盖标高；将检查井盖放置在预制钢筋砼井圈上，井盖底沿井周用4—6个铁制楔型塞，将井盖顶面调至放线标高位置；井盖底与预制钢筋砼井圈间用M10砂浆进行填充；每调好一座井后，用围护进行隔离，直至砂浆达到强度后方可撤去围护。。
±10mm
每座
流槽宽度
±10mm
每座
（1）检查井接入Ⅱ级钢筋土管时，注意接口位置是否封填密室。
（2）注意检查井在连接涵与管过渡段时的砌筑。
5、雨季施工注意事项
（1）混凝土浇筑一般不宜在雨季进行，应提前注意浇筑当日天气。
（2）雨期施工应有防雨措施，降雨发生时，对新砌筑的砌体应及时进行遮盖，防止雨水冲刷。
本表由施工单位填写、交底单位与接受交底单位各保存一份。
①垫层、底板、墙身浇筑方式与同断面雨水盖板渠相同时参考雨水盖板涵施工技术交底。
