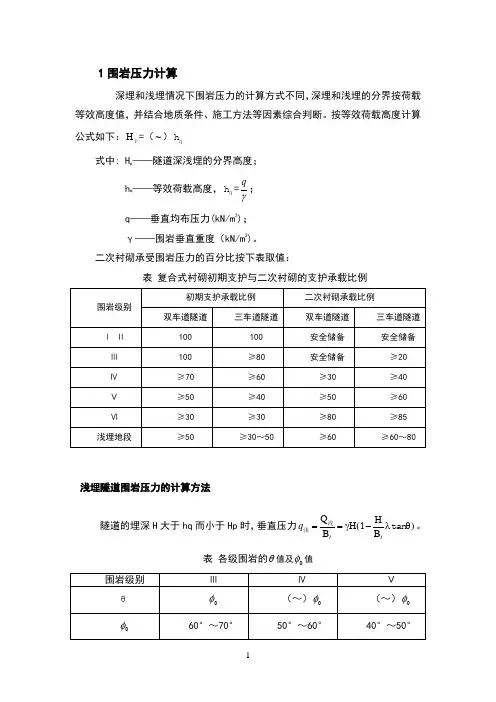

1围岩压力计算1围岩压力计算深埋和浅埋情况下围岩压力的计算方式不同，深埋和浅埋的分界按荷载等效高度值，并结合地质条件、施工方法等因素综合判断。
按等效荷载高度计算公式如下：HP =（2~2.5）qh式中: Hp——隧道深浅埋的分界高度；hq ——等效荷载高度，qh=qγ；q——垂直均布压力(kN/m2)；γ——围岩垂直重度（kN/m3)。
二次衬砌承受围岩压力的百分比按下表取值：表4.1 复合式衬砌初期支护与二次衬砌的支护承载比例围岩级别初期支护承载比例二次衬砌承载比例双车道隧道三车道隧道双车道隧道三车道隧道ⅠⅡ100 100 安全储备安全储备Ⅲ100 ≥80 安全储备≥20 Ⅳ≥70 ≥60 ≥30 ≥40 Ⅴ≥50 ≥40 ≥50 ≥60 Ⅵ≥30 ≥30 ≥80 ≥85浅埋地段≥50 ≥30～50≥60 ≥60～80垂直压力q=19×20(1-0.224×20×0.51/10)=293.18KN/mPg=πdγ=π×0.4×25=31.4KN/m地基反力P=324.58KN/me1=γhλ=19×20×0.224=85.12e2=γ(h+Ht)λ=19×(20+8.17)×0.224=119.89水平均布松动压力e=(e1+e2)/2=102.51KN/mⅤ级围岩二衬按承受50%围岩压力进行计算，则垂直压力为q×50%=146.59KN/m地基反力为P×50%=162.29KN/m水平压力为e×50%=51.255KN/m2衬砌结构内力计算表4.7 等效节点荷载节点号X Y Fx FY1 2072.742591 1544.439864 31304.66167 2146.3194733 2072.757146 1543.972843 26425.97397 4953.6865524 2072.800753 1543.507634 26256.11233 9886.1615315 2072.873244 1543.046044 25973.81825 14776.30132 2 2072.974338 1542.589864 24195.36508 23664.97654 7 2073.219875 1542.146273 20103.90754 40260.144586 2073.651412 1541.88012 14076.90744 57497.450139 2074.154041 1541.73685 8935.043764 69728.9710410 2074.661668 1541.61244 6853.524396 83279.0729311 2075.173585 1541.507065 5880.169138 84021.8174612 2075.689079 1541.42087 4898.834757 84650.5451413 2076.20743 1541.353977 3910.852859 85164.4039714 2076.727917 1541.306479 2917.564275 85562.6960915 2077.249814 1541.27844 1920.316498 85844.8859416 2077.772394 1541.269902 920.4626612 86010.5840317 2078.294929 1541.280875 80.64000409 86059.5712718 2078.81669 1541.311344 -1081.63324 85991.7746219 2079.33695 1541.361267 -2081.158789 85807.2914620 2079.854984 1541.430575 -3077.860187 85506.3814621 2080.37007 1541.51917 -4070.385072 85089.4259922 2080.88149 1541.626929 -5057.386718 84557.009323 2081.388532 1541.753702 -6037.525576 83909.86178 2081.890488 1541.899313 -7009.471578 83148.84332 25 2082.285648 1542.168245 -9244.515303 74199.42618 24 2082.510844 1542.589864 -14047.47015 52646.5891327 2082.611937 1543.046044 -19236.06506 36865.6479128 2082.684429 1543.507634 -23588.83673 22476.6373729 2082.728036 1543.972843 -25973.81825 14776.30132 26 2082.742591 1544.439864 -26256.11233 9886.16153130 2082.706135 1545.042547 -26425.97397 4953.68655231 2082.5973 1545.636442 -31304.66167 2146.31214432 2082.417672 1546.212888 -35817.57933 -13486.3166533 2082.169871 1546.76348 -34895.66231 -26741.8859834 2081.85751 1547.280188 -33376.67067 -39539.8892835 2081.485145 1547.755477 -31286.59479 -51661.3504136 2081.058204 1548.182418 -28661.19683 -62898.8811837 2080.582915 1548.554783 -25545.39795 -73060.1921438 2080.066207 1548.867144 -21992.50975 -81971.412939 2079.515615 1549.114945 -18063.32375 -89480.0825240 2078.939169 1549.294573 -13825.06958 -95457.7295441 2078.345274 1549.403408 -9350.264619 -99802.0707842 2077.742591 1549.439864 -4715.473839 -102438.770543 2077.139908 1549.403408 0 -103322.708244 2076.546013 1549.294573 4715.473839 -102438.763145 2075.969566 1549.114945 9350.264619 -99802.0707846 2075.418975 1548.867144 13825.06984 -95457.7368747 2074.902267 1548.554783 18063.324 -89480.0898548 2074.426978 1548.182418 21992.50975 -81971.412949 2074.000037 1547.755477 25545.39769 -73060.1848150 2073.627672 1547.280188 28661.19683 -62898.8811851 2073.315311 1546.76348 31286.59505 -51661.3504152 2073.06751 1546.212888 33376.67067 -39539.8819553 2072.887882 1545.636442 34895.66205 -26741.8859854 2072.779047 1545.042547 35817.57908 -13486.32398表4.8 轴力、剪力、弯矩详细数据节点号轴力弯矩剪力1 -8.92E+05 -13456 -109952 -8.83E+05 -8352.6 -638913 -8.73E+05 21398 -1.19E+054 -8.61E+05 76686 -1.72E+055 -8.69E+05 1.57E+05 -252076 -7.80E+05 1.69E+05 3.16E+057 -2.08E+06 7906.2 339838 -2.06E+06 -11168 325749 -2.05E+06 -29519 2963810 -2.04E+06 -46347 2539511 -2.03E+06 -60967 2007312 -2.02E+06 -72813 1390913 -2.02E+06 -81442 7144.714 -2.02E+06 -86540 26.68815 -2.02E+06 -87920 -7193.616 -2.02E+06 -85526 -1426717 -2.02E+06 -79433 -2094718 -2.03E+06 -69844 -2698819 -2.04E+06 -57093 -3214820 -2.05E+06 -41637 -3619121 -2.07E+06 -24058 -3889122 -2.08E+06 -5056.4 -4002923 -7.88E+05 14553 -3.07E+0524 -8.72E+05 1.60E+05 1869325 -8.67E+05 1.51E+05 1.61E+0526 -8.78E+05 75321 1.12E+0527 -8.89E+05 22802 6085928 -8.97E+05 -5736 1042929 -9.06E+05 -10643 -1582730 -9.04E+05 -976.56 -1884631 -8.96E+05 10731 -2262932 -8.82E+05 24936 -2597333 -8.61E+05 41366 -2494434 -8.33E+05 57370 -1258435 -7.99E+05 66092 2076436 -7.60E+05 54844 4538037 -7.22E+05 28879 5781438 -6.87E+05 -4468.5 5896639 -6.58E+05 -38409 5047240 -6.38E+05 -67143 3459441 -6.27E+05 -86237 1407042 -6.26E+05 -92913 -8065.143 -6.37E+05 -86224 -2867644 -6.57E+05 -67117 -4472845 -6.85E+05 -38371 -5348046 -7.19E+05 -4418.2 -5266647 -7.57E+05 28940 -4064448 -7.94E+05 54916 -1651049 -8.29E+05 66173 1653250 -8.56E+05 57316 2859051 -8.76E+05 40997 2930652 -8.90E+05 24050 2556953 -8.98E+05 9154.2 2115954 -8.99E+05 -3292.6 17015内力图分析（1）轴力：由ANSYS建模分析围岩衬砌内力得出轴力图如图，最大轴力出现在仰拱段，其值为626.383kN。
第六章1围岩稳定分析
第六章围岩稳定分析掌握岩体结构、强度、变形、应力分布及围岩应力，其目的是分析：围岩稳定、有压隧洞稳定、岩基稳定、边坡稳定。
从而为工程建设提供措施和依据。
本章介绍围岩的稳定分析。
应力重分布、围岩及围岩应力这几个基本概念，是研究围岩稳定性和洞室安全性的基础。
开挖洞室后，岩体的原始平衡状态被坏破：发生应力重分布，围岩不断变形，并向洞室逐渐位移。
强度较低的岩石，当应力达到强度极限值时破坏，产生裂缝，或剪切位移，破坏了的岩石在重力作用下甚至大量塌落，造成所谓“冒顶”现象，特别是节理、裂隙发育的岩石更为显著。
为保证稳定和安全，必须进行支护和衬砌，来约束围岩的破坏和变形的继续发展。
洞室的稳定性评价的目的，确定是否要支护或衬砌，以及支护和衬砌要承受多大的压力等。
一、山岩压力1．山岩压力的概念由于支护与衬砌的目的是防止岩石塌落和变形，所以支护与衬砌上必然要受到岩石的压力。
定义：由于洞室围岩的变形和破坏而作用在支护或衬砌上的压力，称为山岩压力（或围岩压力、地层压力等）。
山岩压力的确定是洞室支护与衬砌设计的基础，如果支护或衬砌设计强度偏小则会造成工程事故，如偏大则造成经济浪费。
因此，山岩压力是围岩稳定分析中的一个重要问题。
2．山岩压力的形成山岩压力是由于洞室开挖后岩体变形和破坏而形成的。
则可分为两种类型：变形压力：是由岩体变形而对支护或衬砌产生的压力，松动压力：是由岩体破坏而松动对支护或衬砌造成的压力。
形成过程：弹性变形→塑性变形→形成松动圈。
岩石的性质和质量不同，其岩体的变形和破坏性质也就不同，产生山岩压力的主导因素和表现形式就不同。
（1）完整坚硬岩石当围岩应力不超过岩体强度时，岩体只有弹性变形，无塑性变形。
弹性变形在开挖过程中就已产生，开挖结束后，弹性变形随即完成。
因此无山岩压力。
（2）中等质量的岩体洞室围岩的变形较大，既有弹性变形，也有塑性变形，少量岩石破碎。
由于洞室围岩的应力重分布需要一定的时间，所以在支护或衬砌后围岩的变形受到约束，产生山岩压力。
