龙门架及井架物料提升机
井架物料提升机施工方案
贵州省黔南州三都县九阡镇养老服务 中心工程 物 料 提 升 机 施 工 方 案 浙江海天建设集团有限公司 2012年8月14日
一、编制依据 1、JGJ59-2011《建筑施工安全检查标准》 2、JGJ88-2010《龙门架及井架物料提升机安全技术规范》 3、产品说明书 二、工程概况 水清木华别墅一期（九间堂别墅西区）工程位于上海市浦东新区锦绣路南侧，西邻芳甸路，与世纪公园隔路相望，基地与芳甸路之间有22米绿化带，与锦绣路之间有25米绿化带。由上海证大三角洲置业有限公司开发建设，上海维英建筑设计有限公司设计，上海一测建设咨询有限公司监理，浙江海天建设集团有限公司总承包。 三、设备的选择 1、本工程的井架物料提升机选用上海神威机械有限公司生产的 JJ30-54型施工升降机。 2、要部件： （1）、该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。 （2）、地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。 （3）、立柱：起导轨架作用。由多个标准节组成，节间由8条M14×30螺栓连接，提升高度为15M。 （4）、天梁套架：是物料提升的架体承重梁。 （5）、吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。架体内底部应设计缓冲装置。 （6）、附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。附着的设置间距不大于9 m。 （7）、卷扬机：是提升物料的动力机构，属单独配套机构。
井架式物料提升机方案(JJS-100)
目录 一、编制依据---------------------------------------------------------------2 二、工程概况-----------------------------------------3 三、物料提升机布置-----------------------------------4 四、物料提升机的主要结构--------------------------------------------5 五、物料提升机的安装与拆卸-----------------------------------------7 六、操作使用及注意事项---------------------------------------------11 七、计算书----------------------------------------------------------------12 附图
一、编制依据 1、《龙门架及井架物料提升机安全技术规范》（JGJ88-2010） 2、《建筑机械使用安全技术规程》（JGJ33-2012） 3、《施工现场临时用电安全技术规范》（JGJ46-2005） 4、《建筑施工高处作业安全技术规范》（JGJ80-91） 5、《建筑施工安全检查标准》（JGJ59－2011） 6、JJS-100井架式物料提升机使用说明书 7、施工图纸 8、施工组织设计
二、工程概况 ◇工程名称：桩帽生产基地 ◇工程地点：浙江省杭州高新(滨江)区浦沿工业园区内 ◇结构类型：框架结构 ◇建筑内容：主楼五层，地下一层，占地面积788m2，总建筑面积5549(其中地下室面积1403m2)，建筑总高度17.800M(室外地面至屋面)。 ◇建设单位：杭州宏冠实业投资有限公司 ◇设计单位：浙江东都建筑设计研究院 ◇勘察单位：浙江南方建筑勘察设计有限公司 ◇监理单位：杭州金石项目管理有限公司 ◇施工单位：浙江富成建设集团有限公司
龙门架及井架物料提升机安全技术规范JGJ88-2010
龙门架及井架物料提升机安全技术规范JGJ 88-2010 2010-08-03 发布2011-02-01 实施 前言 根据住房和城乡建设部《关于印发（2008年工程建设标准规范制定、修订计划（第一批）>的通知》（建标[2008]102号）的要求，规范编制组经深入调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。 本规范的主要技术内容：1.总则；2.术语；3.基本规定；4.结构设计与制作；5.动力与传动装置；6.安全装置与防护设施；7.电气；8.基础、附墙架、缆风绳与地锚；9.安装、拆除与验收；10.检验规则与试验方法；11.使用管理。 本规范修订的主要技术内容：1.规定物料提升机额定起重量不宜超过160kN，安装高度不宜超过30m，安装高度超过30m的物料提升机增加限制条件；2.增加对曳引轮直径与钢丝绳直径的比值、钢丝绳在曳引轮上的包角及曳引力自动平衡装置的规定；3.增加对起重量限制器和防坠安全器的规定；4.对防护围栏、停层平台及平台门的强度、安装高度和安装位置提出具体的规定；5.附录中增加物料提升机安装验收表。 本规范以黑体字标志的条文为强制性条文，必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解释，由天津市建工集团（控股）有限公司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送天津市建工集团（控股）有限公司。 1 总则 1.0.1 为使龙门架及井架物料提升机（以下简称物料提升机）的设计、制作、安装、拆除及使用符合安全技术要求，保证物料提升机安装、拆除、施工作业及人身安全，制定本规范。 1.0.2 本规范适用于建筑工程和市政工程所使用的以卷扬机或曳引机为动力、吊笼沿导轨垂直运行的物料提升机的设计、制作、安装、拆除及使用。不适用于电梯、矿井提升机及升降平台。 1.0.3 物料提升机的设计、制作、安装、拆除及使用，除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1 自升平台self-lifting platform 用于导轨架标准节的安装、拆除，通过辅助设施可沿导轨架垂直升降的作业平台。 2.0.2 安全停层装置safety anchoring device 吊笼停层时能可靠地承担吊笼自重及全部工作荷载的刚性机构。 2.0.3 附墙架auxiliary support frame 按一定间距连接导轨架与建筑结构的刚性构件。 2.0.4 附墙架间距auxiliary support space 相邻两道附墙架间的垂直距离。 2.0.5 自由端高度free height 最末一道附墙架与导轨架顶端间的垂直距离。 2.0.6 缆风绳cable wind rope 用于连接地锚固定导轨架的钢丝绳。 2.0.7 地锚anchor block 用于固定缆风绳的地面锚固装置。 3 基本规定 3.0.1 物料提升机在下列条件下应能正常作业： 1 环境温度为－20℃～＋40℃； 2 导轨架顶部风速不大于20m/s； 3 电源电压值与额定电压值偏差为±5％，供电总功率不小于产品使用说明书的规定值。 3.0.2 物料提升机的可靠性指标应符合现行国家标准《施工升降机》GB/T10054的规定。 3.0.3 用于物料提升机的材料、钢丝绳及配套零部件产品应有出厂合格证。起重量限制器、防坠安全器应经型式检验合格。 3.0.4 传动系统应设常闭式制动器，其额定制动力矩不应低于作业时额定力矩的1.5倍。不得采用带式制动器。 3.0.5 具有自升（降）功能的物料提升机应安装自升平台，并应符合下列规定： 1 兼做天梁的自升平台在物料提升机正常工作状态时，应与导轨架刚性连接； 2 自升平台的导向滚轮应有足够的刚度，并应有防止脱轨的防护装置； 3 自升平台的传动系统应具有自锁功能，并应有刚性的停靠装置； 4 平台四周应设置防护栏杆，上栏杆高度宜为1.0m～1.2m，下栏杆高度宜为0.5m～0.6m，在栏杆任一点作用1kN 的水平力时，不应产生永久变形；挡脚板高度不应小于180mm，且宜采用厚度不小于1.5mm的冷轧钢板；
物料提升机施工方案(最终)
荆门市城市运动公园体育场项目物料提升机施工方案 编制： 审核： 审批： 中建三局第一建设工程有限责任公司 荆门市城市运动公园体育场项目经理部
目录 1编制依据 ----------------------------------------- 1 2工程概况 ----------------------------------------- 1 3现场平面布置-------------------------------------- 1 3.1材料堆场平面布置----------------------------- 2 3.2物料提升机平面布置--------------------------- 2 4进出场时间 --------------------------------------- 3 5基础设计及验算------------------------------------ 3 5.1物料提升机参数------------------------------- 3 5.2基础设计------------------------------------- 4 5.3地基承载力验算------------------------------- 4 5.4基础定位图----------------------------------- 4 6材料运输通道搭设---------------------------------- 5 7安装及拆除 --------------------------------------- 8 7.1安拆保障体系--------------------------------- 8 7.2安装程序及要求------------------------------- 9 7.3验收及使用---------------------------------- 10 7.4拆除---------------------------------------- 10
井架物料提升机施工详解
施工组织设计（方案）报审表工程名称:金城·国际3A-6#、7#、8#、9#、10#楼 本表一式二份，施工单位、项目监理部各一份。
施工组织设计、施工方案审批表
金城·国际3A-6#、7#、8#、9#、10#楼 物 料 提 升 机 专 项 施 工 方 案 江西建工第四建筑有限责任公司
目录 1. 工程概况 2. 施工条件 3. 设备的选择 4. 基础 5. 物料提升机技术要求 6．安装要求 7. 调试与验收 8. 使用与管理 9. 拆除
井架物料提升机施工方案 1、编制依据 1.1 JGJ59-99《建筑施工安全检查标准》 1.2 JGJ88-92《龙门架及井架物料提升机安全技术规范》 2. 工程概况 本工程为金城·国际3A-6#、7#、8#、9#、10#楼工程，7#、8#、9#楼框架结构16层，建筑面积21798㎡，总高度50m。6#、10#楼框架结构14层，建筑面积13127㎡，总高度44.5m。建筑总面积为34924㎡。 3. 施工条件 本工程垂直运输采用井架物料提升机提升。 4.设备的选择 4.1本工程的井架物料提升机选用江西正凌机械制造有限公司生产的井架物料提升机，设备执行标准Q/BJJ02—99，有设备合格证书，并有产品质量检测总站检测报告。 4.2主要部件： 该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。 4.2.1地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。
4.2.2立柱：起导轨架作用。由多个标准节组成，节间由8条M 14×30螺栓连接。3.2.3天梁套架：是物料提升的架体承重梁。 4.2.4吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。架体内底部应设计缓冲装置。 4.2.5附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。提升架体增高时，保证架体工作平衡。附着的设置间距不大于9 m，设置层数为：2层、4层、6层、最顶层；未设置铁件的楼层用M 12的膨胀螺栓固定在楼板上或在施工中提前预埋。 4.2.6卷扬机：是提升物料的动力机构，属单独配套机构。 5. 基础 提升机的基坐必须支承在按安全可靠（或按设计要求）的基础之上，承载力能达到要求。地梁安装时使用M20膨胀螺栓固定，螺栓中心距允许偏差2㎜；地脚螺丝及预埋件要求应根据产品说明书或设计计算。基础应有排水措施，距基础边缘5M范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施。 5.1低架（安装高度在30米及以下）:地耐力不应少于80Kpa, 浇注C20混凝土,厚度300㎜,基础表面应平整,水平度差不大于10㎜；
井架物料提升机安装使用安全技术
安全管理编号：LX-FS-A32599 井架物料提升机安装使用安全技术 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
井架物料提升机安装使用安全技术 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、地基 1、低架（安装高度在30米及其以下）：地耐力不应小于80Kpa，浇注C20混凝土，厚度 300mm，基础表面应平整，水平度偏差不大于 10mm； 2、高架（安装高度30米及其以上）：基础应有设计计算书，其埋深与做法应符合设计和井字架出厂使用规定； 3、基础应有排水措施。距基础边缘5m范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施；
浅谈龙门架和井架物料提升机

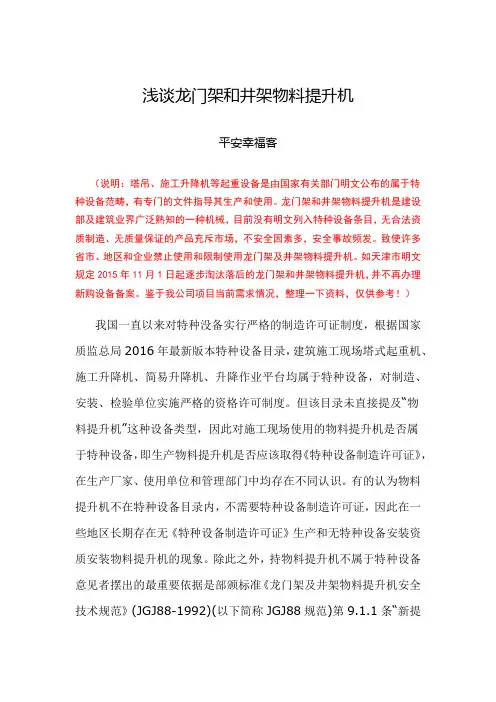

浅谈龙门架和井架物料提升机 平安幸福客 （说明：塔吊、施工升降机等起重设备是由国家有关部门明文公布的属于特 种设备范畴，有专门的文件指导其生产和使用。龙门架和井架物料提升机是建设 部及建筑业界广泛熟知的一种机械，目前没有明文列入特种设备条目，无合法资 质制造、无质量保证的产品充斥市场，不安全因素多，安全事故频发。致使许多 省市、地区和企业禁止使用和限制使用龙门架及井架物料提升机。如天津市明文 规定2015年11月1日起逐步淘汰落后的龙门架和井架物料提升机，并不再办理 新购设备备案。鉴于我公司项目当前需求情况，整理一下资料，仅供参考！）我国一直以来对特种没备实行严格的制造许可证制度，根据国家质监总局2016年最新版本特种设备目录，建筑施工现场塔式起重机、施工升降机、简易升降机、升降作业平台均属于特种设备，对制造、安装、检验单位实施严格的资格许可制度。但该目录未直接提及“物 料提升机”这种设备类型，因此对施工现场使用的物料提升机是否属 于特种设备，即生产物料提升机是否应该取得《特种设备制造许可证》，在生产厂家、使用单位和管理部门中均存在不同认识。有的认为物料提升机不在特种设备目录内，不需要特种设备制造许可证，因此在一些地区长期存在无《特种设备制造许可证》生产和无特种设备安装资质安装物料提升机的现象。除此之外，持物料提升机不属于特种设备意见者摆出的最重要依据是部颁标准《龙门架及井架物料提升机安全技术规范》(JGJ88-1992)(以下简称JGJ88规范)第9.1.1条“新提
升机必须经产品鉴定合格后，方可进行批量生产”，并据此认为物料提升机只要经过鉴定合格，就具备了生产制造资格。一些企业以产品检测报告书、鉴定意见书、部门或行业协会的推广证明等不具备特种设备制造资质效力的文书蒙蔽购置、使用单位，在未取得合法许可的情况下进行生产、销售、安装物料提升机。 目前在一些地区对物料提升机制造把关不严，无合法资质制造、无质量保证的产品轻易流向市场、充斥市场。 另一方面，龙门架和井架物料提升机因其购置费用、使用成本低且操作简便，近年来在多层、小高层建筑施工中得以广泛运用。由于上述原因，物料提升机生产厂家以小型工厂居多，无证生产的多，且质量保证体系不完善，制造设备、生产工艺相对简单；在物料提升机制造、安装、使用等诸多环节存在随意性，物料提升机司机普遍未受到专业培训和持证上岗，导致物料提升机使用安全事故比较多。 物料提升机已成为影响建筑施工安全的一个突出问题。这也是许多省市、地区和企业禁止使用和限制使用龙门架和井架物料提升机的原因。 2017年11月7日
物料提升机施工方案
物料提升机施工方案 一、工程概况 地勘：中国有色金属工业昆明勘察设计研究院 监理：云南省建筑科学研究院 建设单位：安宁市博欣房地产开发有限公司 设计单位：北京中外建建筑设计有限公司 施工单位：云南省世博工程总承包有限公司 工程名称：博欣天籁郡一期 二、机械选择构思 根据JG88－92《龙门架及井架物料提升机安全技术规范》规定：物料提升机是指额定起重 在2000kg以下，以地面卷扬机为动力，指以卷扬机为牵引动力，由底架、立柱及天梁组成架体，吊笼沿导轨升降运动，垂直输送物料的起重设备。 根据本工程的特点，选择一座井架式的双吊篮低架物料提升机，负责垂直运输任务，基本 上能够满足施工要求。 三、提升的结构与技术要求 物料提升机由架体，提升与传动机构，吊蓝、稳定机构、安全保护装置和电气控制系统组成。 物料提升机结构的设计和计算应符合GBJ17《钢结构设计规范》、GB/T13752《塔式起重机设 计规范》和JGJ88《龙门架及井架物料提升机安全技术规范》等标准的有关要求。本工程采购正 规厂家生产有质量保证的物料提升机。 (一)架体：架体的主要构件有底架、立柱、导轨、天梁。 00
(二)提升与传动机构 1、卷扬机是物料提升机主要的提升机构。本工程选用摩擦式卷扬机。卷扬机卷筒应符合下 列要求：卷扬机卷筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的2倍，且应有防止 钢丝绳滑脱的保险装置，卷筒与钢丝绳直径的比值应不小于30。 2、滑轮与钢丝绳：装在天梁上的滑轮称天轮，装在架体底部的滑轮称地轮，钢丝绳通过天轮、地轮及吊蓝上的滑轮穿绕后，一端固走在天梁的销轴上，另一端与卷扬机卷筒锚固。滑轮 按钢丝绳的直径选用。 3、导靴：是安装在吊蓝上沿导轨运行的装置，可防止吊蓝运行中偏移或摆动，保证吊蓝垂 直上下运行。 4、吊蓝：装载物料沿提升机导轨作上下运行的部件。吊蓝的两侧设置高度不小于1m的安 全挡板或挡网。 四、提升机的稳定 物料提升机的稳定性能主要取决于提升机的基础、附墙架、缆风绳及地锚。 1、基础应符合以下规定：(1)土层压实后承载力应不小于80kpa，(2)浇筑C20砼厚度不小 于300mm；(3)基础表面应平整水平度偏差不大于10mm；(4)基础应有排水措施。距基础边缘5m 范围内开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。 2、附墙架 为增强提升机架体的稳定性而连接在提升机架体立柱与建筑物结构之间的钢结构。 (1)附墙架与建筑结构的连接应进行设计计算，附墙架与立柱及建筑物连接时，应采用钢性 连接，并形成稳定结构。 (2)附墙架的材质应达到现行国家标准《碳素结构钢》的要求，不得使用杆、竹杆等作附墙 架与金属架连接。 (3)附墙架的设备应符合设计要求，其间隔不宜大于9m，且在建筑物的顶层宜设置一组，附 墙后立柱顶部的自由高度不家大于6m。 3、缆风绳 为保证架体稳定而在四个方向设置的拉结绳索，所用材料为钢丝绳缆风绳的设置应当满足 以下条件 (1)缆风绳应经计算，直径不得小于9.3mm，按规范要求当钢丝绳用作缆风绳时，其安全系 数为3.5(计算主要考虑风载)。 (2)提升机高度在20m(含20m)以下时，缆风绳不少于1组(4－8根)，提升机高度在20－30m 时不少于2组。 (3)缆风绳应在架体四角有横向缀件的同一水平面是对称设置。 (4)缆风绳的一端应连接在架体上，对连接处的架体焊缝及附件必须进行设计计算。 (5)缆风绳的另一端应固定在地锚上，不得随意拉接在树上，门窗框上或脚手架上等。 11
井架物料提升机施工方案全解
目录 第一章工程慨况 (1) 第二章井架的安装与拆卸 (1) 第三章安装注意事项 (3) 第四章扶墙方法 (4) 第五章安全操作规程和使用注意事项 (4) 第六章维护和保养 (6) 第七章卷扬机安装、调整与试运转 (7) 第八章微电脑控制台安装 (7) 第九章机械管理及维护保养 (7) 第十章井架搭拆工程安全技术措施 (7)
第一章工程慨况 罗租小学新建综合教学楼，由深圳市宝安区街道办兴建，施工单位由深圳市路桥建设集团公司承建,监理单位由深圳市建力建设监理有限公司,设计单位由城市建设研究院深圳分院施工图设计。 本工程的建筑规模：5009．08㎡，教学楼：5009．08㎡，建筑层数：教学楼六层、建筑高度：教学楼23.75m,耐火等级：二级。抗震设防：7度。主要功能：教学、办公。 施工升降机安装在地下室外墙回填土上，回填土（回填至±0.00米）要求分层压实，压实后的回填土其承载力应达到15吨/米2。 第二章编制依据 1、《罗租小学新建综合教学楼工程》设计图纸； 2、《龙门架及井架物料提升机安全技术规范》JGJ88-92； 3、施工现场的实际情况和以往的井架物料提升机的施工经验。 第三章井架的安装与拆卸 一、安装前准备工作 基础满足以下要求： 1、已按出厂厂家设计要求浇筑完成钢筋混凝土基础； 2、基础强度已达100%，预件正确； 3、基础排水措施满足要求。 二、安装要求 1、安装升降机时，先紧固底架方框及地脚螺栓，进行升降机首
节安装，先将主杆立柱连接在底架夹角上，然后将水平杆、斜杆、导轨等连接好，所有连接螺栓均暂不拧紧，待校正主杆立柱垂直度，框架截面9 0°时，一边校正，再一边紧固螺栓。 2、第二节及以上按首节方法安装。 3、顶节安装：顶架横梁装在导轨的同一方向，顶架中梁安装滑轮并与底架滑轮方向相同。 4、井架四周要设置风缆拉紧，如井架使用高度超过25M以上的，要每隔1 2米高与建筑物加装附墙支撑杆以保证塔身垂直，防止摇摆，最后一道支撑杆至井架顶悬臂距离不能>12m。 5、吊笼安装：先将吊笼底盘放至井架中间，再将左、右侧护栏、吊笼头、前安全门、后安全门、吊笼顶防护门。后门、平衡锤、导轮组、分别安装好。导轮与导轨间隙为3-5mm。 6、层间安全闸门安装：先将左右钢绳架用螺栓分别安装于建筑物相对面的底节及顶节的主柱连接板上，把6条不小于5m／m的钢丝绳用扎头连接于顶节的钢绳架上，然后把间滑轮架分别安装楼层面至上的第二个标准节联板上，再将钢丝绳依次穿过层间滑轮架及层安全平行锤的圈中，直至底节钢绳架要用扎头连接于10×150花蓝螺丝上用花蓝螺丝来调节其钢丝绳的松紧、安全门与平行锤分别用一根不小于5m/m的钢丝绳连接起来，其钢丝绳长度选择要得当。当安全门放置楼面时，其平衡锤与滑轮架之间要留有空间余量。 7、卷扬机钢丝绳的安装：从底架滑轮引至顶架滑轮(两轮)，从井架中心顶架滑轮沿下与吊笼(翻斗)吊环相接，再用数量不少于3个
井架物料提升机安全监理实施细则
编号：SY-AQ-03102 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 井架物料提升机安全监理实施 细则 Detailed rules for safety supervision of derrick material hoist
井架物料提升机安全监理实施细则 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 一、专业工程概况与特点 工程名称、建设地址： 工程名称： 建设地址： 工程项目组成及建筑规模： 专业工程特点：（结合施工组织设计或专项施工方案编写） 预计工程投资总额： 计划工程的总工期（日历天）及开竣工日期： 预计工程质量等级：合格 设计及施工总承包单位名称： 建设单位： 设计单位： 总承包单位：
勘察单位： 二、安全监理工作依据 1.《中华人民共和国安全生产法》国家主席令第70号 2.《建设工程安全生产管理条例》中华人民共和国国务院令第393号 3.《关于实行建设工程安全监理制度的通知》（沪建建（2003）第605号） 4.《关于实施建设工程安全监理的指导意见》（沪建建管（2003）第170号） 5、关于加强《工程建设标准强制性条文》实施工作的通知（建设部建标(2000)第248号 6、《关于进一步加强安全监理工作的通知》沪建安质监（2006）第129号 7、《建筑施工安全检查标准》JGJ59-99 8、《建筑施工高处作业安全技术规范》JGJ80-91 9、《龙门架及井架物料提升机安全技术规范》（JGJ88-92）
物料提升机布置及基础施工方案
温州平阳万达广场工程 物料提升机布置及基础施工方案 编制/日期 审核/日期 审定/日期 中国建筑第二工程局有限公司 温州平阳万达广场项目部 二零一三年十二月二十六日 物料提升机布置及基础施工方案
一、工程概况 温州平阳万达广场工程大商业拟布置8台SSD100型施工升降机以解决砌筑、抹灰材料的运输，其中6台物料提升机基础坐落在地下室顶板上，两台坐落在回填的基坑边。 大商业的砌筑及抹灰量主要集中在东/北/西三侧的商铺及南侧的影厅，为此物料提升机布置的整体思路如下：在大商业北侧布置4台物料提升机，在大商业南侧布置3台物料提升机，在大商业西侧布置1台物料提升机，具体布置见下图： 二、编制依据 1、温州平阳万达广场工程现场实际施工情况； 2、温州平阳万达广场工程大商业平面布置图； 3、SSD100型施工升降机使用说明书； 4、国务院令第393号《建筑工程安全生产管理条例》； 5、《建筑机械使用安全技术规程》（JGJ 33-2001）； 6、《建筑施工安全检查标准》（JGJ 59-2011）； 7、建筑工程施工手册（第五版）； 8、品茗计算软件（2013版）。 三、施工电梯选型 SSD100货用施工升降机主要性能参数
四、物料提升机具体定位 物料提升机离结构边线 1#物料提升机定位：1#物料提升机位于大商业南侧，具体定位见下图：
1#物料提升机具体定位 2#物料提升机定位：2#物料提升机位于大商业南侧，毗邻14#塔吊，具体定位见下图： 3#物料提升机定位：3#物料提升机位于大商业南侧，见下图：
3#物料提升机具体定位 4#物料提升机定位：4#物料提升机位于大商业西侧，其定位，见下图： 4#物料提升机具体定位 5#、6#、7#及8#物料提升机布置在大商业北侧，具体定位如下图：
井架物料提升机安装拆除方案
目录 一.编制依据： (2) 二.工程概况： (2) 三.管理架构 (2) 四.升降机情况： (2) 五、升降机钢塔基础: (3) 六、安装前的准备工作 (3) 七、安装拆除具体要求： (4) ㈠升降机的安装 (4) ㈡拆除具体要求： (8) 八、升降机的调试验收、安全使用和维护 (9) 九、安全使用规定 (10)
物料提升机安装拆除方案 一.编制依据： 1.物料提升机安全技术规范JGJ88-92。 2.青澳·香湖湾商业综合住宅楼工程施工图纸。 二.工程概况： 建设单位：汕头市香湖投资有限公司。 设计单位：广东中美建筑设计院有限公司。 地质勘查单位：汕头市粤东工程勘察院。 汕头市香湖投资有限公司(下称建设单位)拟建的青澳?香湖湾商业综合住宅楼位于汕头市南澳县青澳湾沙滩。项目总占地面积约17903.13m2，总建筑面积约82725.22m2，2幢26层，地下室2层。建筑结构为框剪结构，基础形式拟采用桩基础，工程重要性等级为一级。 三.管理架构 为了安全、优质、高效、如期的完成该分项工程，特成立管理小组进行管理。 组长：马勇 副组长：朱文亮 组员：陈惠文、陈福生、朱文州、邱礼沌 四.升降机情况： 本工程采用佛山市南海南方重工实业有限公司生产的SS100货用提升机，SSD100货用提升机的性能指标及各项安全装置、电气系统装置，符合GB/T10054-2005《施工升降机》标准，有效高度40米，（详见SS100货用提升机合格证）本工程根据现场施工需要，提升机现场搭设高度为14.4m（共8节标准节）用100角铁为立柱的二斗规格
井架。 五、升降机钢塔基础: 1、基础设计：塔身与建筑物立面外边缘距离1.50m，基础按专项方案施工，厚度为250mm，配筋双层双向Φ12@160，C30砼。保证整个基础能承受2倍的上部荷载，并分别预埋-M20地脚螺栓。 2、基础表面平整度误差不应大于10mm，砼强度达到70%方可开始安装，基础四周要设排水设施，在距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。 3、本工程建筑物高度 89 米左右，设计基础适应于高架提升，受力验算见基础受力计算书。 4、卷扬机基础 卷扬机选用1T卷扬机，安装在井架侧边，捣制C20砼基础，1.2×1.2×0.8厚机座，预留埋地脚螺丝固定，基座面纵横向要保持水平，基座轴线与井架对齐，螺栓埋入砼内锚固长度40d。 六、安装前的准备工作 1、检查塔身金属结构的成套性和完好性。 2、仔细检查电气设备及提升设备的可靠性。 3、检查基础做法是否符合设备尺寸要求及荷载要求。 4、检查地锚位置，附墙架连接件的位置是否正确，埋设牢固。 5、检查架体、缆线位置是否靠近或跨越架空输电线路，是否保持最小安全距离。跨越380V及以下架空线路，最小垂直安全距离为
物料提升机基础施工方案
目录 1.编制依据 2.工程概况 2.1工程概况 2.2施工升降机参数 3．施工升降机基础 3.1基础尺寸 3.2基础技术参数 3.3地质情况 4．施工升降机基础位置布置 5．基础施工工艺 5.1、施工升降机基础施工流程 5.2、基础施工 6. 施工升降机自重及基础计算 6.1、自重计算 6.2、动荷载计算 6.3、基础自重计算 6.4、地基承载力验算
1.编制依据 《湖南省黎托强制隔离戒毒所改扩建工程施工图》 《施工现场设施安全设计计算手册》谢建民编著 《建筑地基基础设计规范》GB50007-2011 《混凝土结构设计规范》GB50010-2010 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2011 《木结构设计规范》GB50005-2003 《钢结构设计规范》GB50017-2003 《砌体结构设计规范》GB50003-2011 《井架及井架物料提升机安全技术规范》JGJ88-2010 《SSD60/60施工升降机使用说明》 2.工程概况 2.1工程概况 2.2施工升降机参数 SSD60型施工升降机参数
3．施工升降机基础3.1基础尺寸 图3.1.1基础尺寸及基础预埋件
图3.1.2整体尺寸 3.2基础技术参数 1、基础混凝土下的地基承载力不小于0.1Mpa； 2、基础配筋为底筋单层双向B10@150mm； 3、基础混凝土强度等级为C30； 4、基础混凝土强度达到设计强度的75%时始准安装，强度达到100%时始准使用。 3.3地质情况 为确保基础不下沉，我部对井架基础部分的回填土全部加大尺寸挖开至原土，并且回填碎砖渣，每30cm压实一次并用细石粉填缝，直至达到基础垫层标高位置。
龙门架及井架物料提升机安装与拆卸安全技术交底(三级交底)
龙门架及井架物料提升机安装与拆卸安全技术交底 1．安装与拆卸作业前，应根据现场工作条件及设备情况编制作业方案。对作业人员进行分工交底，确定指挥人员，划定安全警戒区域并设监护人员，排除作业障碍。 2．提升架体实际安装的高度不得超出设计所允许的最大高度。 3．安装作业前检查的内容一般包括： 1）金属结构的成套性和完好性； 2）提升机构是否完整良好； 3）电气设备是否齐全可靠； 4）基础位置和做法是否符合要求； 5）地锚的位置、附墙架连接埋件的位置是否正确和埋设牢靠； 6）提升机的架体和缆风绳的位置是否靠近或跨越架空输电线路。必须靠近时，应保证最小安全距离，并应采取安全防护措施。 4．安装架体时，应先将地梁与基础连接牢固。每安装2个标准节（一般不大于8m），应采取临时支撑或临时缆风绳固定，并进行初校正，在确认稳定时，方可继续作业。 5．安装龙门架时，两边立柱应交替进行，每安装2节，除将单肢柱进行临时固定外，尚应将两立柱横向连接成一体。 6．利用建筑物内井道做架体时，各楼层进料口处的停靠门，必须与司机操作处装设的层站标志灯进行联锁。阴暗处应装照明。 7．架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔，更不得漏装或以铅丝代替。 8．装设摇臂把杆时，应符合以下要求： 1）把杆不得装在架体的自由端处； 2）把杆底座要高出工作面，其顶部不得高出架体； 3）把杆应安装保险钢丝绳，起重吊钩应装设限位装置； 4）把杆与水平面夹角应在45°～70°之间，转向时不得碰到揽风绳； 5）随工作面升高把杆需要重新安装时，其下方的其他作业应暂时停止。 9．在拆卸缆风绳或附墙架前，应先设置临时缆风绳或支撑，确保架体的自由高度不得大于2个标准节（一般不大于8m）。 10．拆卸龙门架的天梁前，应先分别对两立柱采取稳固措施，保证单柱的稳定。 11．拆卸作业中，严禁从高处向下抛掷物件。 12．拆卸作业宜在白天进行。夜间作业应有良好的照明。因故中断作业时，应采取临时稳固
××物料提升机施工方案
××物料提升机施工方案 本文由马立峰1981贡献 ××物料提升机施工方案 一、工程概况本工程为××综合楼，位于华光路西首，恒兴花园院内，总建筑面积 5800 平方米，建筑占地面积 1100 平方米，工程东西总长 71.2 米，宽 16.44 米，采用图纸为淄博市建筑设计院设计图纸，工程图编号为 2001047，工程主要由营业房、办公楼二部分组成，其中一、二层为营业房，三、四层为办公用房，局部六层为水箱间，总高度 25.8 米，根据工程状况和施工现场布置，本工程设置两台 WSS8OB 外吊笼物料提和施工现场布置，本工程使用要求，提升机安装高度21.6 米，共 18 个标准节，每个标准节 1.2 米，提升机架体离建筑物 3.5 米，计划 2002 年 7 月 15 日安装。二、安全要求： 1.提升机应有产品标牌，标明额定起重量、最大提升速度、最大架设高度、制造单位，产品编号及出厂日期，并附产品合格证。 2.提升机在安装完毕后，必须经正式验收，符全程要求后方可投入使用。 3.应配备考试合格持有操作证的专职司机，严禁无证开机。 4.井架出入口支承桥的钢花梁两端要用 14 号铅丝扎牢，并用Ф6 钢筋捆牢固，桥枋要铅丝与花梁扎牢。 5.井架出入口与建筑物连接的平桥（台）必须架设牢靠，宽度不应小于该井架的宽度，平桥板必须满铺，不得留有隙，平桥（台）两侧应架防护栏杆和挂安全立网，护栏杆距平桥（台）面高度以 1.2m 左右为宜，中间要加设横杆不少于二度，护栏杆的垂直距离应于 40cm，井架与建筑的距离为 3m，应在平桥底挂兜底安全平网。 6.井架在楼层的出入口上方架防护挡板或挂安全平网防护，并在出入口设层间活动安全闸门和在显眼处挂有安全操作规定牌子和警示标志。 7.架体的三个外侧面要满挂密眼安全立网，安全网的重叠应小于 10cm，并绑扎牢靠。防护杆、板的空隙应大于 50mm，高度与架体相同。 8.作业人员严标禁乘吊篮升降. 9.在加体安装和拆除作业时,应设专人指挥,作业区上方及地面 10m 范围内设警戒区，并有专人监护，靠近交通道路或有人操作的地方还要设置防护档板。三、提升机机构安全要求 1.卷扬机的选用制造，应满足额定起重量、提升高度、提升速度等参数的要求。 2.提升机宜选用可逆式卷扬机。 3.卷筒两端凸缘至最外层钢丝绳的距离，不应小于钢丝绳直径的 2 倍。卷筒边缘必须设置防止线绳脱出的防护装置。 4.卷筒与钢丝绳直径的比值应不小于 30。 5.卷扬机符合现行国家标准《建筑卷扬机》的
物料提升机基础专项施工方案doc资料
物料提升机基础专项 施工方案
一、工程概况： 1、工程简介 工程名称： 工程地点： 建设单位： 设计单位： 勘察单位： 监理单位： 施工单位： 2、工程概况 本方案为宿舍B1栋物料提升机的基础专项方式方案. 宿舍B1栋建筑面积为5538.26m2，结构为框架结构，地上7层，建筑高度为23.9m。 二、编制依据 《建筑施工安全检查标准》 JGJ59-2011 《龙门架及井架物料提升机安全技术规范》 JGJ88-2010 《建筑施工高处作业安全技术规范》 JGJ80-2016 《建筑机械使用安全技术规范》 JGJ33-2012 《混凝土结构工程施工质量验收规范》 GB50204-2011 《建筑地基基础设计规范》 GB50007-2011 《SSD100型施工升降机使用说明书》 施工图纸 三、设备的选择 本工程项目拟采用广东省佛山市南海区聚龙建设机械有限公司生产的SSD100型施工升降机作为幽幽XXXXXXXXXX工程的垂直运输设备，其主要性能参数及相关部件如下：
（10）避雷装置 四、施工部署 本项目拟定于2018年8月1日进场一台广东省佛山市南海区聚龙建设机械有限公司的SSD100型井架式物料提升机用于宿舍B1栋物料垂直运输，安装位置定于宿舍B1栋东侧，轴线位置1-D~1-E轴/1-10轴处，距离建筑外侧尺寸为1.4m，井架安装高度为27m。 井架基础为天然基础，地基土质为强风化岩层，设计基础尺寸为2500*2500*400mm（长*宽*高），砼强度为C25，配筋为双层双向三级钢Φ12@200。附墙件采用10号工字钢进行拉设，第一道拉设高度距离井架基础9m，第二道距离井架基础18m。 五、基础设计 井架基础尺寸为2500×2500mm，由筏板基础（预埋地脚螺栓M16）与底板砼（吊笼安置位置）组成，筏板基础梁砼强度采用C25，截面尺寸为200×400，配筋为主筋6根Φ8，箍筋为?6@200。板砼强度为C25，厚度为400mm，配筋为双向Φ12@200，并在基础底设置排水孔，确保排水通畅，严禁吊笼位置存有积水。 六、基础验算书 格构式井架计算书 计算依据： 1、《龙门架及井架物料提升机安全技术规范》JGJ88-2010 2、《建筑施工计算手册》江正荣编著 格构式型钢井架在工程上主要用于垂直运输建筑材料和小型构件，井架立柱、缀条一般由厂家直接预制，施工现场必须严格按照厂商说明书安装。 一、荷载计算 1.起吊物和吊盘重力（包括索具等）G G = K(Q+q)
井架物料提升机安装方案(DOC)知识交流
目录 一、编制依据 0 二、工程概况 0 （一）有关工程情况、特点、主要工作量 0 （二）有关施工环境、地质、水文、气候 0 三、施工总体布置 (1) （一）施工资源需求及工期 (1) （二）组织体系与责任分工 (1) 四、施工技术方案 (1) （一）有关技术参数 (1) （二）实施步骤、流程与关键点施工方法 (2) （三）监测监控方案 (8) （四）检查验收方案 (9) 五、施工安全保证措施 (10) （一）操作使用及注意事项 (10) （二）施工提升机安装安全要点 (11) （三）物料提升机安装安全事故应急救援预案 (12) 六、附件 (16) （一）公司资质及相关证书 (16) （二）井架操作人员证书 (16) （三）井架基础结构图 (17) （四）井架备案证书、合格证、制造许可证 0 （五）物料提升机平面布置图 (2) （六）安全协议 (4)
物料提升机安装方案 一、编制依据 1、《龙门架及井架物料提升机安全技术规范》（JGJ88-2010） 2、《建筑施工安全检查标准》（JGJ59-2011） 3、《建筑施工高处作业安全技术规范》（JGJ80-2016） 4、《物料提升机安全规范》（GB10055-2007） 5、SSD100/100、SSD100物料提升机使用说明书 6、《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号） 二、工程概况 （一）有关工程情况、特点、主要工作量 1、工程名称： 2、使用单位： 3、监理单位： 4、工程地点： 5、建筑面积：总建筑面积约10万㎡，单体13个，框架、剪力墙结构。项目拟准备其中6栋单体使用物料提升机，每栋单体各装一台，以满足垂直运输需要，用来供各单体墙体砌筑用砖、装饰抹灰及做地平运输材料等施工使用，具体使用物料提升机的单体概况如下： （二）有关施工环境、地质、水文、气候 1、气候 地区属季风副热带湿润，气候特征为冬冷夏热，春秋温和，季节变化显著。根据该地区气象统计资料显示，每年的12月至2月极端最低温度为-10℃，日平均气温≤5℃的天数为80天，在每年的7月至9月极端最高温度为40.7℃，极高平均温度为37.4℃。春夏季，本地区雷雨较为频繁、雨期持续时间较长。 2、地基评价 （1）天然地基土评价
物料提升机专项施工方案计划(修改版)
马代住房二期工程 物料提升机专项施工方案 编制： 审核： 审批： 2015年三月 目录
一、工程概况 二、编制依据 三、物料提升机安装 四、设备调试 五、安装中技术要求 六、安装后的整机性能检验 七、操作使用及注意事项 八、提升机的使用和管理 九、物料提升机的拆除 十、安全保障措施 十一、设备安全防护措施 十二、附件 一、工程概况 马尔代夫住房二期工程，施工工期为670天，开工日期2014年12月20日，竣工
日期2016年10月19日，交付使用。Hulhumale岛总建筑栋数为16栋，其中两单元栋为11栋，三单元栋为5栋，总建筑面积为23070.04㎡。建筑层数为4层，建筑总高度约为12.20m。结构形式框架结构，三单元栋设两台物料提升机，两单元栋设1台物料提升机，相连组合栋号间共用一组物料提升机，并搭设安全运输通道。提升机为SSE160-3型，主要用于主体工程的物料运输，设备安装高度为15.2m，在主体施工到二层时，开始安装物料提升机。 二、编制依据 《建设工程安全生产管理条例》 《龙门架及物料提升机物料提升机安全技术规范》 《建筑施工安全检查标准》 本工程施工图纸及施工现场平面布置图。 三、物料提升机安装 1、施工前准备： 1.1、登高架设作业人员等特种作业人员，必须按照国家有关规定，经过专门的安全作业培训，并取得特种作业操作资格证书后，方可上岗作业。 安装及拆除组织人员： 现场总指挥：王卫国 现场技术负责人：陈昀 安装机械、人员调度负责人：唐建新 现场安全负责人：刘春平 安装及拆除人员：田基根、罗霍门（外籍）、努迪（外籍） 吊装操作人员：张勇 1.2、物料提升机安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。 1.3、安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。 1.4、根据设计建筑物高度核对安装高度。 1.5、安装作业前检查的内容包括：
